Trong kỷ nguyên kiến trúc hiện đại năm 2026, hệ thống điều hòa không khí trung tâm không chỉ đóng vai trò là thiết bị gia dụng mà đã trở thành linh hồn của hạ tầng kỹ thuật trong các tòa nhà, biệt thự và khu công nghiệp. Để hiện thực hóa các giải pháp phức tạp như VRV, VRF hay Chiller, bản vẽ CAD hệ thống điều hòa trung tâm chính là ngôn ngữ kỹ thuật quan trọng nhất. Đây là cầu nối giữa ý tưởng của kiến trúc sư, tính toán của kỹ sư HVAC và quá trình thi công thực tế của nhà thầu. Điều Hòa HRT, với tư cách là nhà thầu HVAC hàng đầu Việt Nam và đại lý triệu đô của Daikin, xin cung cấp báo cáo chuyên sâu về quy chuẩn thiết kế bản vẽ CAD và quy trình thực hiện chuyên nghiệp để tối ưu hóa công trình.

1. Tầm quan trọng của bản vẽ CAD trong thiết kế và thi công HVAC

Bản vẽ CAD (Computer-Aided Design) không đơn thuần là những đường nét đồ họa mà là tập hợp các dữ liệu kỹ thuật có độ chính xác tuyệt đối. Trong lĩnh vực điều hòa trung tâm, vai trò của bản vẽ CAD thể hiện qua các khía cạnh sau:

1.1. Hiện thực hóa các tính toán kỹ thuật

Mọi chỉ số về công suất lạnh, lưu lượng gió và kích thước đường ống đều phải được thể hiện trực quan trên mặt bằng kiến trúc. Bản vẽ giúp kỹ sư xác định chính xác vị trí đặt dàn nóng, dàn lạnh và mạng lưới đường ống đồng sao cho hiệu quả làm lạnh đạt mức cao nhất.

1.2. Tối ưu hóa không gian và thẩm mỹ

Với các công trình cao cấp, việc giấu kín các thiết bị và đường ống là yêu cầu bắt buộc. Bản vẽ CAD cho phép kỹ sư phối hợp với đơn vị nội thất để bố trí cửa gió, hộp box gió và vị trí máy giấu trần nối ống gió một cách tinh tế, đảm bảo không phá vỡ không gian kiến trúc.

1.3. Cơ sở để tính toán dự toán và bóc tách khối lượng

Dựa trên bản vẽ CAD chuẩn, nhà thầu có thể thống kê chính xác số lượng vật tư bao gồm ống đồng, bảo ôn, dây điện và các linh kiện phụ trợ. điều này giúp chủ đầu tư kiểm soát chặt chẽ ngân sách, tránh lãng phí hoặc phát sinh chi phí không đáng có trong quá trình thi công.

1.4. Công cụ quản lý va chạm và phối hợp liên ngành

Trong một tòa nhà, hệ thống HVAC thường phải chia sẻ không gian trần với hệ thống điện, nước và phòng cháy chữa cháy (PCCC). Bản vẽ CAD chuyên nghiệp giúp nhận diện sớm các điểm va chạm kỹ thuật, từ đó đưa ra phương án xử lý trước khi tiến hành lắp đặt thực tế.

2. Các loại bản vẽ CAD trong một dự án điều hòa trung tâm tiêu chuẩn

Một bộ hồ sơ thiết kế HVAC hoàn chỉnh tại Điều Hòa HRT thường bao gồm 4 loại bản vẽ cơ bản:

2.1. Bản vẽ sơ đồ nguyên lý (Principle Diagram)

Đây là bản vẽ quan trọng nhất thể hiện logic vận hành của toàn bộ hệ thống. Sơ đồ nguyên lý không phản ánh vị trí thực tế trên mặt bằng mà tập trung vào kết nối giữa các thực thể:

• Kết nối từ dàn nóng trung tâm đến các bộ chia gas (Refnet Joint).

• Kết nối từ bộ chia gas đến từng dàn lạnh riêng lẻ.

• Sơ đồ mạng lưới điều khiển thông minh và kết nối BMS tòa nhà.

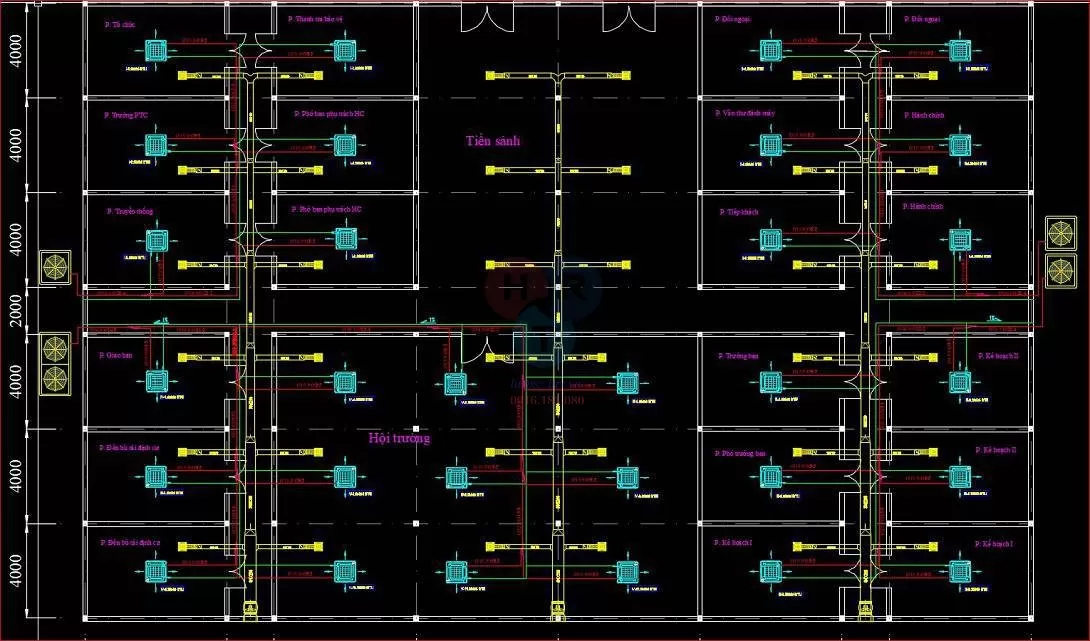

2.2. Bản vẽ mặt bằng bố trí thiết bị (Layout Drawing)

Bản vẽ này xác định tọa độ lắp đặt của dàn nóng và dàn lạnh trên mặt bằng kiến trúc. Kỹ sư cần đảm bảo các yếu tố:

• Vị trí dàn nóng phải thông thoáng, đảm bảo khoảng cách giải nhiệt theo tiêu chuẩn của hãng.

• Vị trí dàn lạnh phải phù hợp với công năng sử dụng của từng phòng và thuận tiện cho việc thoát nước ngưng.

2.3. Bản vẽ Shop Drawing (Bản vẽ thi công chi tiết)

Đây là bản vẽ có mức độ chi tiết cao nhất, dùng trực tiếp cho đội ngũ thi công tại hiện trường. Shop Drawing thể hiện rõ:

• Kích thước chính xác của các đoạn ống đồng và ống nước thải.

• Vị trí các lỗ xuyên dầm, xuyên tường.

• Kích thước hệ thống ống gió tôn mạ kẽm và các vị trí treo giá đỡ.

2.4. Bản vẽ chi tiết lắp đặt (Detail Drawing)

Bản vẽ này mô phỏng các chi tiết lắp đặt cục bộ như:

• Chi tiết lắp đặt ty treo dàn lạnh.

• Chi tiết xây dựng bệ máy dàn nóng và hệ thống chống rung.

• Chi tiết kết nối cửa gió Linear hoặc Slot vào hộp box gió.

3. Các tiêu chuẩn kỹ thuật thiết kế bản vẽ CAD HVAC

Thiết kế bản vẽ CAD điều hòa trung tâm phải tuân thủ nghiêm ngặt các quy chuẩn quốc gia và quốc tế để đảm bảo an toàn vận hành.

3.1. Tiêu chuẩn Việt Nam TCVN 5687:2010

Đây là tiêu chuẩn cốt lõi về thiết kế hệ thống thông gió và điều hòa không khí tại Việt Nam. Văn bản này quy định rõ về vận tốc gió trong đường ống, các yêu cầu về cách nhiệt và các tiêu chuẩn về độ ồn trong môi trường dân dụng và công nghiệp.

3.2. Tiêu chuẩn quốc tế ASHRAE

Đối với các công trình yêu cầu tiêu chuẩn cao hơn hoặc có sự tham gia của các đơn vị tư vấn nước ngoài, tiêu chuẩn ASHRAE (Mỹ) thường được áp dụng để đảm bảo hiệu suất năng lượng và chất lượng không khí sạch trong nhà.

3.3. Quy chuẩn thiết kế từ hãng Daikin

Là đại lý triệu đô của Daikin, Điều Hòa HRT luôn cập nhật các tài liệu kỹ thuật mới nhất của hãng. Bản vẽ CAD phải đảm bảo:

• Giới hạn về chiều dài đường ống và chênh lệch độ cao giữa dàn nóng - dàn lạnh.

• Tỷ lệ kết nối công suất giữa dàn lạnh và dàn nóng (thường dao động từ 50% đến 130%).

3.4. Công thức tính toán phụ tải lạnh cơ sở

Trước khi đặt bút vẽ, kỹ sư phải thực hiện tính toán nhiệt hiện và nhiệt ẩn. Công thức cơ bản nhất được sử dụng là:

Trong đó:

• Q: Công suất lạnh cần thiết (BTU/h hoặc kcal/h).

• V: Thể tích không gian cần điều hòa ($m^$).

• $\Delta T$: Chênh lệch nhiệt độ giữa bên ngoài và bên trong phòng theo tiêu chuẩn thiết kế.

• k: Hệ số truyền nhiệt tổng thể, phụ thuộc vào vật liệu bao che, hướng nắng và số lượng thiết bị tỏa nhiệt trong phòng.

4. Thư viện Block CAD điều hòa trung tâm Daikin VRV tại Điều Hòa HRT

Để nâng cao năng suất thiết kế và độ chính xác, Điều Hòa HRT đã xây dựng và chuẩn hóa bộ thư viện Block CAD độc quyền. Thư viện này bao gồm đầy đủ các mã thiết bị từ hệ thống VRV IV, VRV H đến VRV A mới nhất năm 2026.

4.1. Block CAD dàn lạnh

• Dàn lạnh âm trần nối ống gió: Thể hiện rõ kích thước thân máy, vị trí hộp điện và vị trí thoát nước ngưng.

• Dàn lạnh âm trần Cassette: Block thể hiện kích thước mặt nạ panel 950x950mm hoặc 600x600mm.

• Dàn lạnh áp trần và treo tường: Thể hiện dải công suất từ 20 đến 140 (theo mã Daikin).

4.2. Block CAD dàn nóng

• Các cụm dàn nóng đơn lẻ và dàn nóng ghép tầng với công suất lên đến 60 HP.

• Bản vẽ chân đế và không gian tối thiểu để bảo trì máy.

4.3. Block CAD linh kiện và phụ kiện

• Bộ chia gas (Refnet Joint) cho ống lỏng và ống hơi.

• Các loại cửa gió, van điều chỉnh lưu lượng (VCD), van dập lửa (FD) và hệ thống bơm nước ngưng linh động.

5. Quy trình thực hiện bản vẽ CAD chuyên nghiệp tại Điều Hòa HRT

Điều Hòa HRT áp dụng quy trình 5 bước nghiêm ngặt để bàn giao bộ hồ sơ thiết kế chuẩn mực nhất cho khách hàng.

Bước 1: Khảo sát thực tế và tiếp nhận hồ sơ kiến trúc

Kỹ sư HRT sẽ trực tiếp khảo sát hiện trạng công trình, kiểm tra kết cấu dầm bê tông, vị trí hộp kỹ thuật và cao độ trần thực tế. Việc thu thập tệp tin kiến trúc CAD từ đơn vị thiết kế là bước bắt buộc để đảm bảo sự đồng bộ.

Bước 2: Tính toán phụ tải và lựa chọn thiết bị

Sử dụng phần mềm chuyên dụng như Daikin VRV Selection và các phần mềm tính tải nhiệt chuyên sâu. Kết quả tính toán sẽ quyết định số lượng dàn nóng, loại hình dàn lạnh và công suất cụ thể cho từng khu vực.

Bước 3: Lên sơ đồ nguyên lý và thiết kế mặt bằng

Kỹ sư triển khai sơ đồ kết nối môi chất lạnh và mạng lưới điện điều khiển. Sau đó, tiến hành bố trí các thiết bị trên mặt bằng kiến trúc, ưu tiên các phương án tối ưu về đường ống đồng và thẩm mỹ nội thất.

Bước 4: Triển khai Shop Drawing chi tiết

Sau khi mặt bằng được chủ đầu tư phê duyệt, kỹ sư triển khai các chi tiết thi công. Tại bước này, các yếu tố về độ dốc ống nước thải và vị trí lỗ thăm trần được đặc biệt chú trọng để phục vụ công tác bảo trì sau này.

Bước 5: Thẩm định và bàn giao

Bản vẽ được Giám đốc kỹ thuật Nguyễn Việt Cường hoặc CEO Đoàn Văn Hoàng thẩm định lần cuối trước khi in ấn và bàn giao. Hồ sơ bàn giao bao gồm bản vẽ giấy có dấu pháp nhân và tệp tin số định dạng .dwg hoặc .pdf cho khách hàng lưu trữ.

6. Những lỗi phổ biến trong bản vẽ CAD HVAC và giải pháp khắc phục

Với hơn 20 năm kinh nghiệm, đội ngũ chuyên gia SEO và kỹ sư tại HRT nhận thấy một số lỗi thường gặp trong thiết kế CAD mà các đơn vị thiếu kinh nghiệm thường mắc phải:

6.1. Sai lệch tỷ lệ (Scaling)

Lỗi này dẫn đến việc bóc tách khối lượng vật tư bị sai lệch lớn so với thực tế. Giải pháp của HRT là luôn sử dụng hệ đơn vị mm chuẩn và kiểm tra kích thước đối chứng tại các trục định vị của công trình.

6.2. Không tính toán không gian bảo trì

Nhiều bản vẽ bố trí dàn lạnh giấu trần nối ống gió rất đẹp nhưng lại không có lỗ thăm trần hoặc không có không gian để tháo bo mạch điều khiển khi gặp sự cố. Điều Hòa HRT quy định mọi dàn lạnh âm trần phải có lỗ thăm kích thước tối thiểu 450x450mm tại vị trí hộp điện và bơm nước ngưng.

6.3. Xung đột với các hệ thống khác

Đường ống gió điều hòa thường có kích thước lớn và dễ va chạm với ống chữa cháy hoặc máng cáp điện. HRT khắc phục bằng cách chồng các lớp bản vẽ (Xref) của các bộ môn khác lên nhau để xử lý các điểm giao cắt ngay từ giai đoạn thiết kế.

7. Xu hướng từ bản vẽ CAD 2D sang mô hình BIM/Revit năm 2026

Mặc dù bản vẽ CAD 2D vẫn là nền tảng quan trọng, nhưng trong năm 2026, Điều Hòa HRT đã tiên phong ứng dụng mô hình thông tin công trình BIM (Building Information Modeling) thông qua phần mềm Revit MEP.

• Trực quan hóa 3D: Giúp chủ đầu tư hình dung rõ nét về hệ thống điều hòa trong không gian thực.

• Tự động hóa bóc tách khối lượng: Giảm thiểu sai số con người trong dự toán vật tư.

• Quản lý vòng đời công trình: Bản vẽ Revit chứa đầy đủ thông số kỹ thuật của từng linh kiện, thuận tiện cho việc bảo trì trong tương lai.

HRT hiện sở hữu đội ngũ kỹ sư thành thạo cả CAD và Revit, sẵn sàng đáp ứng mọi yêu cầu từ các dự án quy mô lớn nhất.

8. Điều Hòa HRT - Nhà thầu thiết kế và thi công điều hòa trung tâm uy tín

Sự khác biệt của Điều Hòa HRT không chỉ nằm ở sản phẩm mà còn ở trí tuệ và sự chuyên nghiệp thể hiện trên từng trang bản vẽ.

8.1. Ban lãnh đạo tâm huyết

Giám đốc Đoàn Văn Hoàng cùng sự đồng hành của bà Vũ Thị Lan và ông Nguyễn Việt Cường luôn đề cao văn hóa chất lượng. Chúng tôi quan niệm rằng một bản vẽ cẩu thả sẽ dẫn đến một công trình lỗi, do đó khâu thiết kế luôn được đầu tư kỹ lưỡng nhất.

8.2. Năng lực Đại lý triệu đô của Daikin

Vị thế này cho phép HRT tiếp cận trực tiếp với các thư viện kỹ thuật và dữ liệu bảo mật của hãng. Khách hàng của HRT sẽ nhận được những bản thiết kế sát nhất với tiêu chuẩn toàn cầu của Daikin Nhật Bản.

8.3. Cam kết chất lượng và tiến độ

Nhờ bản vẽ CAD chuẩn xác ngay từ đầu, HRT thường xuyên bàn giao công trình vượt tiến độ đề ra. Quá trình thi công diễn ra mạch lạc, không phải sửa chữa hay thay đổi thiết kế giữa chừng, giúp chủ đầu tư tiết kiệm thời gian và tài chính.

9. Báo giá dịch vụ thiết kế bản vẽ CAD điều hòa trung tâm 2026

Chi phí thiết kế bản vẽ HVAC phụ thuộc vào quy mô diện tích và độ phức tạp của hệ thống. Thông thường, tại Điều Hòa HRT, chính sách báo giá như sau:

• Hỗ trợ thiết kế sơ bộ: Miễn phí cho khách hàng có nhu cầu tư vấn giải pháp.

• Thiết kế Shop Drawing chuyên sâu: Tính theo diện tích sàn hoặc gói thầu dự án.

• Ưu đãi đặc biệt: Miễn phí hoàn toàn chi phí thiết kế và lập bản vẽ thi công khi khách hàng ký hợp đồng cung cấp thiết bị và thi công trọn gói tại HRT.

10. Câu hỏi thường gặp về bản vẽ CAD hệ thống điều hòa trung tâm (FAQ)

Câu hỏi 1: Làm thế nào để chủ đầu tư đọc hiểu sơ đồ nguyên lý trong bản vẽ CAD?

Trả lời: Sơ đồ nguyên lý thể hiện logic kết nối. Quý khách chỉ cần chú ý đến các ký hiệu dàn nóng (Outdoor), dàn lạnh (Indoor) và cách các đường ống đồng phân nhánh qua bộ chia gas. Kỹ sư HRT sẽ giải thích chi tiết các thông số về công suất tại mỗi điểm nút.

Câu hỏi 2: Bản vẽ CAD có vai trò gì trong việc bảo hành và sửa chữa sau này?

Trả lời: Sau khi hoàn thành công trình, HRT sẽ bàn giao bản vẽ hoàn công (As-built Drawing). Đây là cẩm nang giúp kỹ sư bảo trì xác định chính xác vị trí bo mạch, van tiết lưu và đường đi của ống môi chất lạnh phía trên trần mà không cần phá dỡ thạch cao diện rộng.

Câu hỏi 3: Độ chính xác của bản vẽ CAD ảnh hưởng thế nào đến việc nạp gas bổ sung?

Trả lời: Phần mềm thiết kế dựa trên bản vẽ CAD sẽ tính toán chính xác tổng chiều dài đường ống và kích thước ống. Từ đó, lượng môi chất lạnh cần nạp thêm sẽ được xác định chính xác đến từng gam theo cân điện tử, đảm bảo máy hoạt động đúng dải thông số kỹ thuật.

Kết luận

Một bản vẽ CAD hệ thống điều hòa trung tâm chuẩn mực chính là nền móng vững chắc cho một công trình bền bỉ qua nhiều năm sử dụng. Việc lựa chọn một nhà thầu có năng lực thiết kế chuyên sâu như Điều Hòa HRT sẽ giúp chủ đầu tư hoàn toàn yên tâm về tính kỹ thuật, thẩm mỹ và hiệu quả kinh tế của hệ thống HVAC.

Với uy tín của một đại lý triệu đô và nhà thầu top 10 xuất sắc, chúng tôi cam kết mang lại những giá trị thực chất thông qua quy trình thiết kế bài bản và minh bạch nhất Việt Nam.

Quý khách hàng đang tìm kiếm giải pháp thiết kế, lập bản vẽ CAD và thi công hệ thống điều hòa trung tâm cho công trình của mình? Hãy liên hệ ngay với đội ngũ kỹ sư chuyên nghiệp của Điều Hòa HRT để nhận được sự tư vấn tận tâm và báo giá tốt nhất.
