Biến tần cho quạt HVAC cho phép điều chỉnh tốc độ động cơ theo nhu cầu lưu lượng hoặc áp suất thực tế thay vì để quạt luôn vận hành ở một tốc độ cố định. Giải pháp này thường được xem xét trong AHU sử dụng VAV, hệ thông gió có tải thay đổi, quạt cấp gió tươi theo nhu cầu hoặc các hệ quạt được điều khiển thông qua BMS.

Trong nhiều hệ HVAC, quạt được lựa chọn để đáp ứng điều kiện tải thiết kế. Tuy nhiên, công trình không phải lúc nào cũng vận hành ở mức tải cực đại. Khi nhu cầu lưu lượng giảm nhưng quạt vẫn chạy ở tốc độ cao, hệ thống có thể phải sử dụng damper để tiết lưu. Cách vận hành này vẫn duy trì mức tiêu thụ năng lượng của quạt ở mức tương đối cao trong khi một phần áp suất được tiêu hao qua van gió.

VFD tạo điều kiện để điều chỉnh trực tiếp tốc độ quạt theo nhu cầu. Tuy nhiên, hiệu quả thực tế phụ thuộc vào đặc tính tải, động cơ, quạt, lưu lượng tối thiểu, áp suất hệ thống, cảm biến và logic điều khiển. Vì vậy, không thể kết luận rằng cứ lắp biến tần là hệ thống chắc chắn tiết kiệm một tỷ lệ điện năng nhất định.

Bài viết dưới đây được đội ngũ HRT biên soạn nhằm giúp doanh nghiệp hiểu rõ biến tần cho quạt HVAC là gì, VFD ảnh hưởng đến lưu lượng và áp suất ra sao, khi nào nên sử dụng và những yếu tố cần kiểm tra trước khi cải tạo hệ thống quạt.

Biến tần VFD cho quạt HVAC là gì?

VFD – Variable Frequency Drive là thiết bị điện tử dùng để thay đổi tần số điện cấp cho động cơ xoay chiều, từ đó điều chỉnh tốc độ quay của động cơ. Khi động cơ được kết nối với quạt HVAC, thay đổi tốc độ động cơ sẽ làm thay đổi tốc độ quạt và các thông số vận hành liên quan như lưu lượng, áp suất và công suất.

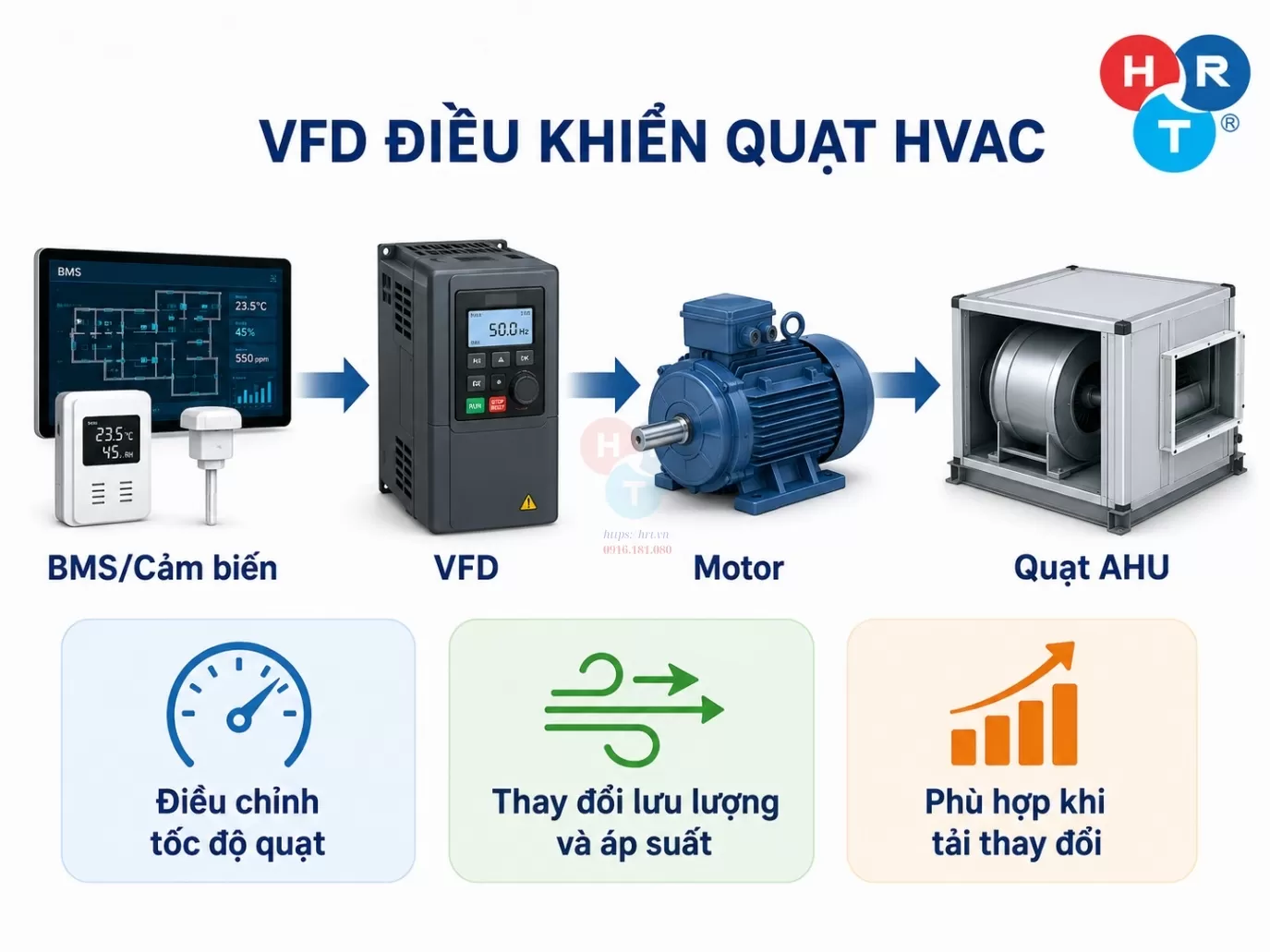

VFD điều khiển quạt HVAC

Trong hệ thống HVAC, VFD có thể được ứng dụng cho quạt cấp AHU, quạt hồi, quạt cấp gió tươi, quạt hút hoặc một số quạt công nghiệp, với điều kiện động cơ, quạt và hệ điều khiển phù hợp với vận hành biến tốc.

Điểm khác biệt quan trọng giữa VFD và bộ khởi động động cơ thông thường nằm ở khả năng kiểm soát tốc độ. Motor starter chủ yếu thực hiện chức năng đóng, ngắt và hỗ trợ bảo vệ động cơ theo cấu hình hệ thống. VFD ngoài khả năng khởi động còn có thể thay đổi tần số đầu ra để điều chỉnh tốc độ động cơ theo tín hiệu điều khiển.

Ví dụ, quạt AHU đang chạy ở tốc độ cao khi toàn bộ các zone yêu cầu nhiều gió. Khi tải lạnh giảm và nhiều VAV Box đóng bớt, hệ thống có thể không cần duy trì lưu lượng như trước. Cảm biến và bộ điều khiển sẽ phát hiện trạng thái mới, sau đó giảm lệnh tốc độ gửi đến VFD. Quạt giảm tốc tương ứng với nhu cầu của hệ thống.

Tuy nhiên, không phải mọi động cơ quạt đều có thể lắp VFD mà không cần đánh giá. Khả năng tương thích của motor, giới hạn tốc độ quạt, khả năng làm mát động cơ ở tốc độ thấp, đặc tính điện và cấu hình truyền động đều cần được kiểm tra trước khi cải tạo.

Xem Thêm Điều Hòa Công Nghiệp VRV

Xem Thêm Điều Hòa Công Nghiệp Chiller

Xem Thêm Điều Hòa Công Nghiệp Packaged

VFD ảnh hưởng đến lưu lượng, áp suất và công suất quạt như thế nào?

Để hiểu vì sao VFD có khả năng giảm năng lượng quạt, cần xem xét Fan Affinity Laws, hay các định luật tương quan của quạt.

Trong điều kiện cùng một quạt và hệ thống làm việc gần với các giả định của các định luật này, lưu lượng không khí thay đổi gần tỷ lệ thuận với tốc độ quay. Khi tốc độ quạt giảm, lưu lượng cũng có xu hướng giảm tương ứng.

Áp suất quạt lại thay đổi gần theo bình phương tỷ lệ tốc độ. Điều này có nghĩa khi tốc độ giảm, khả năng tạo áp suất của quạt giảm nhanh hơn lưu lượng.

Công suất khí động học liên quan đến quạt thay đổi gần theo lập phương tỷ lệ tốc độ. Đây là lý do giảm tốc độ quạt trong các hệ có tải một phần có thể mang lại mức giảm công suất đáng kể.

Tuy nhiên, đây là các quan hệ lý tưởng hoặc gần đúng trong điều kiện phù hợp, không phải công thức có thể sử dụng để cam kết trực tiếp mức tiết kiệm điện của một công trình.

Công suất điện thực tế còn chịu ảnh hưởng của hiệu suất quạt, motor, VFD, đường đặc tính hệ thống, áp suất tĩnh, mức độ tiết lưu của damper, giới hạn tốc độ, tổn thất trong hệ thống điện và trạng thái tải thực tế.

Do đó, nếu tính toán lý thuyết cho thấy giảm tốc độ có thể làm công suất khí động học giảm mạnh, con số này không nên được chuyển trực tiếp thành tỷ lệ giảm hóa đơn điện mà chưa có khảo sát và dữ liệu vận hành.

Xem Thêm HVAC Xanh Là Gì? Xu Hướng Cho Công Trình Hiện Đại

Khi nào nên dùng biến tần cho quạt HVAC?

VFD phù hợp nhất với các hệ thống có nhu cầu lưu lượng hoặc áp suất thay đổi theo thời gian. Đây là nguyên tắc quan trọng khi đánh giá một quạt có nên sử dụng biến tần hay không.

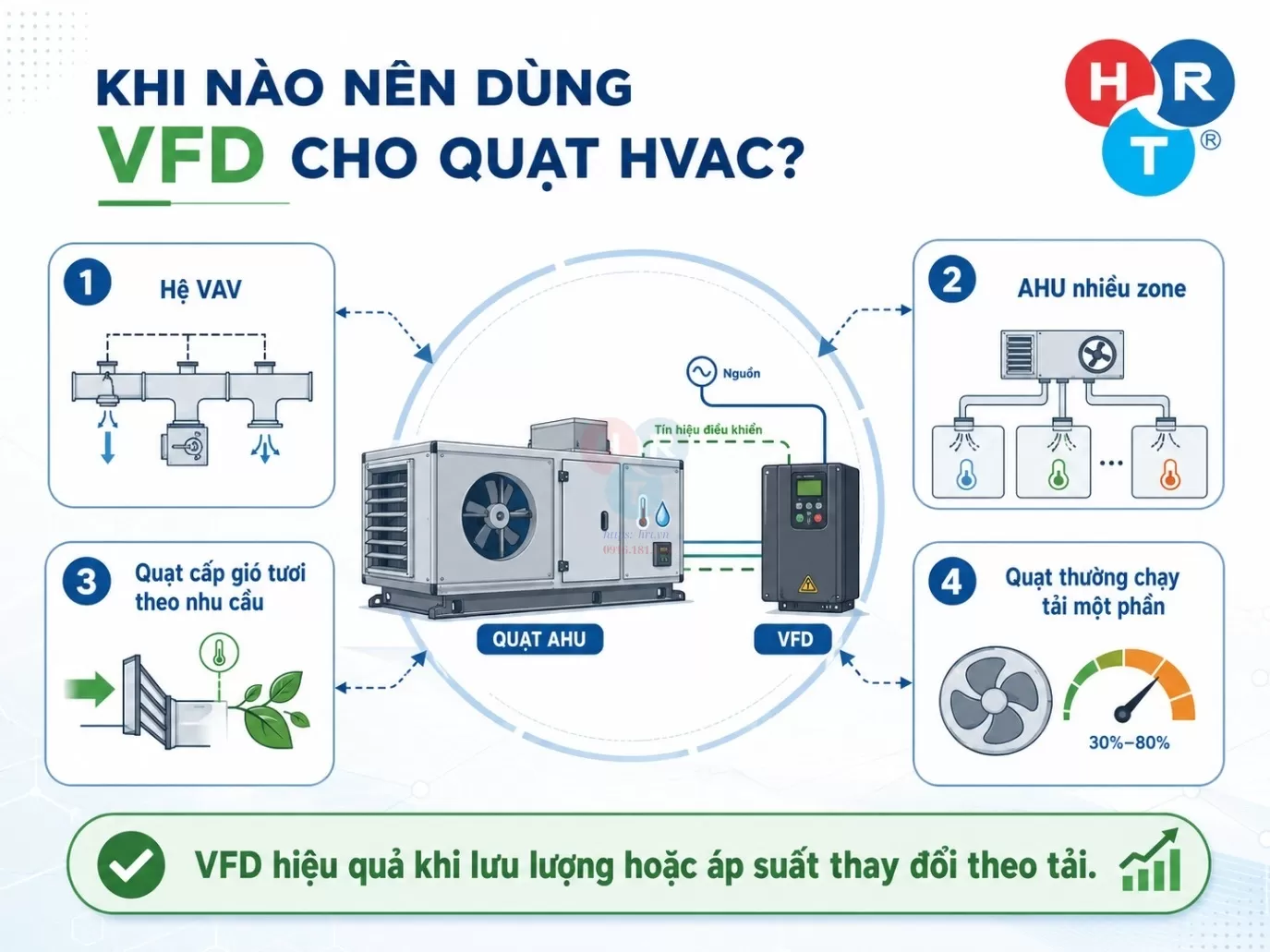

Khi nào nên dùng VFD cho quạt HVAC

Một ứng dụng điển hình là hệ VAV – Variable Air Volume. Trong hệ này, từng VAV Box thay đổi lưu lượng theo tải của zone. Khi nhiều khu vực đã đạt nhiệt độ yêu cầu, các VAV Box có thể giảm độ mở và tổng nhu cầu lưu lượng của AHU giảm theo.

Nếu quạt vẫn chạy cố định ở tốc độ cao, áp suất trong đường ống có thể tăng và năng lượng sẽ bị tiêu hao qua việc tiết lưu tại các VAV Box hoặc damper. Khi sử dụng VFD, tốc độ quạt có thể giảm để phù hợp với nhu cầu tổng của hệ thống.

AHU phục vụ nhiều zone cũng là ứng dụng phù hợp để xem xét VFD. Tải tại từng khu vực thay đổi theo số người, tải thiết bị, bức xạ mặt trời và lịch sử dụng. Tổng lưu lượng yêu cầu của toàn hệ thống vì vậy thay đổi trong ngày.

VFD cũng phù hợp khi quạt cần duy trì áp suất tĩnh ống gió. Cảm biến áp suất được lắp tại vị trí thiết kế trên tuyến ống và truyền tín hiệu về bộ điều khiển. Bộ điều khiển so sánh áp suất thực tế với setpoint rồi tăng hoặc giảm tốc độ quạt để duy trì điều kiện yêu cầu.

Với quạt cấp gió tươi, VFD có thể được xem xét khi lưu lượng ngoài trời được điều chỉnh theo lịch, tải người hoặc chiến lược Demand-Controlled Ventilation. Tuy nhiên, việc giảm tốc phải bảo đảm lưu lượng gió tươi tối thiểu theo thiết kế và không được chỉ dựa vào mục tiêu tiết kiệm điện.

Quạt hút cũng có thể sử dụng VFD nếu nhu cầu hút thay đổi và công năng cho phép. Trong nhà xưởng hoặc khu vực có quy trình cụ thể, phải xác định rõ lưu lượng hút tối thiểu cần thiết trước khi thay đổi tốc độ.

Một dấu hiệu thực tế khác là hệ quạt chạy tốc độ cố định nhưng damper thường xuyên bị đóng nhiều để giảm lưu lượng. Trong trường hợp này, có thể đánh giá khả năng chuyển sang điều chỉnh tốc độ quạt, nhưng vẫn cần khảo sát điểm làm việc và toàn bộ hệ thống trước khi quyết định.

Khi nào VFD có thể không mang lại nhiều lợi ích?

Không phải quạt nào cũng có tiềm năng tiết kiệm năng lượng đáng kể khi lắp VFD.

Nếu quạt gần như luôn phải vận hành ở lưu lượng thiết kế trong suốt thời gian hoạt động, thời gian chạy partial load rất thấp. Khi đó, VFD có thể vẫn mang lại một số lợi ích về điều khiển hoặc khởi động, nhưng mức giảm năng lượng nhờ giảm tốc độ có thể hạn chế.

Một ví dụ khác là quạt phục vụ quy trình phải duy trì lưu lượng không đổi. Nếu giảm tốc làm ảnh hưởng trực tiếp đến yêu cầu hút, thông gió hoặc điều kiện sản xuất, hệ thống không thể tự do điều chỉnh tốc độ theo tải.

Với quạt nhỏ hoặc thời gian vận hành rất ngắn, hiệu quả kinh tế của phương án retrofit cũng cần được đánh giá. Chi phí biến tần, tủ điện, cảm biến, lập trình và cải tạo có thể không tương xứng với năng lượng có khả năng tiết kiệm.

VFD cũng không nên được lắp khi cụm motor – quạt không phù hợp với vận hành biến tốc mà chưa có biện pháp kỹ thuật cần thiết. Chỉ nhìn công suất kW của motor rồi chọn biến tần cùng công suất là chưa đủ.

Xem Thêm Giải Mã Các Chỉ Số Hiệu Suất Năng Lượng HVAC

VFD điều khiển quạt AHU theo áp suất tĩnh như thế nào?

Trong hệ AHU VAV, một phương pháp điều khiển phổ biến là sử dụng cảm biến áp suất tĩnh trên đường ống gió.

Khi các VAV Box mở nhiều hơn để tăng lưu lượng đến các zone, tổng nhu cầu gió tăng. Áp suất tại vị trí cảm biến có xu hướng giảm. Bộ điều khiển nhận tín hiệu này và tăng lệnh tốc độ VFD để quạt tạo thêm lưu lượng và áp suất.

Khi nhiều VAV Box đóng bớt, nhu cầu lưu lượng giảm. Áp suất trong tuyến ống có xu hướng tăng. Controller giảm tốc quạt để đưa áp suất trở về vùng setpoint.

Quá trình này thường sử dụng bộ điều khiển PID hoặc logic tương tự để liên tục điều chỉnh tốc độ quạt. Nếu thông số PID không phù hợp, tốc độ có thể tăng giảm liên tục và làm hệ thống dao động.

Vị trí cảm biến áp suất cũng ảnh hưởng lớn đến kết quả. Nếu cảm biến đặt ở điểm không đại diện cho hệ thống, quạt có thể chạy quá nhanh hoặc không tạo đủ áp cho các zone cần thiết.

Do đó, có VFD nhưng cảm biến hoặc logic điều khiển không phù hợp vẫn có thể làm hệ thống vận hành kém hiệu quả.

Vì sao Static Pressure Reset quan trọng khi đã có VFD?

Một hệ thống có VFD chưa đồng nghĩa hệ thống đã được tối ưu.

Nếu setpoint áp suất tĩnh được đặt quá cao, controller sẽ tiếp tục yêu cầu quạt tạo áp suất cao dù nhiều zone không cần đến mức đó. Quạt vẫn có thể chạy ở tốc độ lớn trong phần lớn thời gian.

Static Pressure Reset là chiến lược thay đổi setpoint áp suất theo nhu cầu của hệ thống thay vì giữ nguyên một giá trị trong mọi trạng thái tải.

Một cách tiếp cận là theo dõi trạng thái các VAV Box. Nếu phần lớn VAV đều đóng tương đối nhiều, điều đó có thể cho thấy áp suất hệ thống đang cao hơn mức cần thiết. Controller có thể giảm dần setpoint.

Nếu một số zone bắt đầu yêu cầu nhiều gió và VAV Box mở gần mức giới hạn, hệ thống có thể tăng lại setpoint để bảo đảm zone đó có đủ áp suất.

Chiến lược này thường được gọi dưới các dạng như Trim-and-Respond. Mục tiêu là duy trì áp suất đủ cho zone có nhu cầu lớn nhất mà không tạo dư áp quá mức cho toàn hệ thống.

BMS có thể đóng vai trò thu thập trạng thái của các VAV Box, tính toán yêu cầu và gửi setpoint mới đến controller quạt. Tuy nhiên, hiệu quả phụ thuộc trực tiếp vào chất lượng lập trình và dữ liệu từ các zone.

Xem Thêm HVAC tiết kiệm năng lượng: Cách tối ưu vận hành

Biến tần cho quạt HVAC có giúp tiết kiệm điện không?

VFD có tiềm năng giảm năng lượng quạt, đặc biệt khi hệ thống thường xuyên vận hành ở tải một phần.

Khi tải giảm, thay vì để quạt chạy tốc độ cao rồi đóng damper để giảm lưu lượng, VFD cho phép giảm trực tiếp tốc độ quạt. Theo đặc tính tương quan của quạt, công suất yêu cầu có thể giảm nhanh hơn tốc độ trong phạm vi vận hành phù hợp.

Tuy nhiên, mức tiết kiệm thực tế phụ thuộc rất nhiều vào số giờ hệ thống vận hành ở partial load.

Một AHU chỉ cần tải cao vài giờ mỗi ngày và phần lớn thời gian chạy ở lưu lượng thấp có tiềm năng khác hoàn toàn với AHU luôn chạy gần tải cực đại.

Chiến lược điều khiển cũng quyết định hiệu quả. Nếu đã lắp VFD nhưng setpoint áp suất quá cao, minimum speed bị đặt không phù hợp hoặc controller liên tục yêu cầu tốc độ lớn, khả năng tiết kiệm sẽ giảm.

Ngoài ra, VFD bản thân cũng có tổn thất điện. Motor ở từng điểm tốc độ cũng có hiệu suất khác nhau. Vì vậy, không nên lấy luật lập phương rồi sử dụng kết quả như tỷ lệ tiết kiệm điện chắc chắn.

Cách đánh giá phù hợp hơn là khảo sát công suất quạt hiện tại, profile tải, số giờ vận hành, trạng thái damper, áp suất tĩnh, lưu lượng và tốc độ quạt. Sau đó mới có thể ước tính tiềm năng dựa trên điều kiện thực tế.

VFD có giúp giảm tiếng ồn quạt không?

Khi tốc độ quạt giảm, tiếng ồn khí động học do dòng khí và cánh quạt có thể giảm trong nhiều điều kiện. Đây là một lợi ích vận hành có thể xuất hiện khi hệ thống không cần chạy ở tốc độ tối đa.

Tuy nhiên, không nên khẳng định VFD luôn làm hệ thống êm hơn.

Biến tần có thể tạo ra tiếng điện từ motor ở một số điều kiện. Ngoài ra, một dải tốc độ nhất định có thể trùng với tần số cộng hưởng của quạt, giá đỡ, đường ống hoặc kết cấu, khiến rung tăng lên.

Trong trường hợp này, có thể cần xác định dải tốc độ gây cộng hưởng và thiết lập vùng tránh tốc độ nếu thiết bị và logic điều khiển cho phép.

Nếu quạt phát rung bất thường sau retrofit VFD, không nên chỉ giảm hoặc tăng tần số theo cảm giác. Cần kiểm tra cân bằng quạt, gối đỡ, dây đai nếu có, khung máy, kết cấu và đặc tính vận hành.

Những yếu tố cần kiểm tra trước khi lắp VFD cho quạt hiện hữu

Trước khi cải tạo quạt chạy cố định sang VFD, cần kiểm tra động cơ có phù hợp với vận hành biến tần hay không. Thông tin trên nameplate và tài liệu kỹ thuật của motor là cơ sở quan trọng.

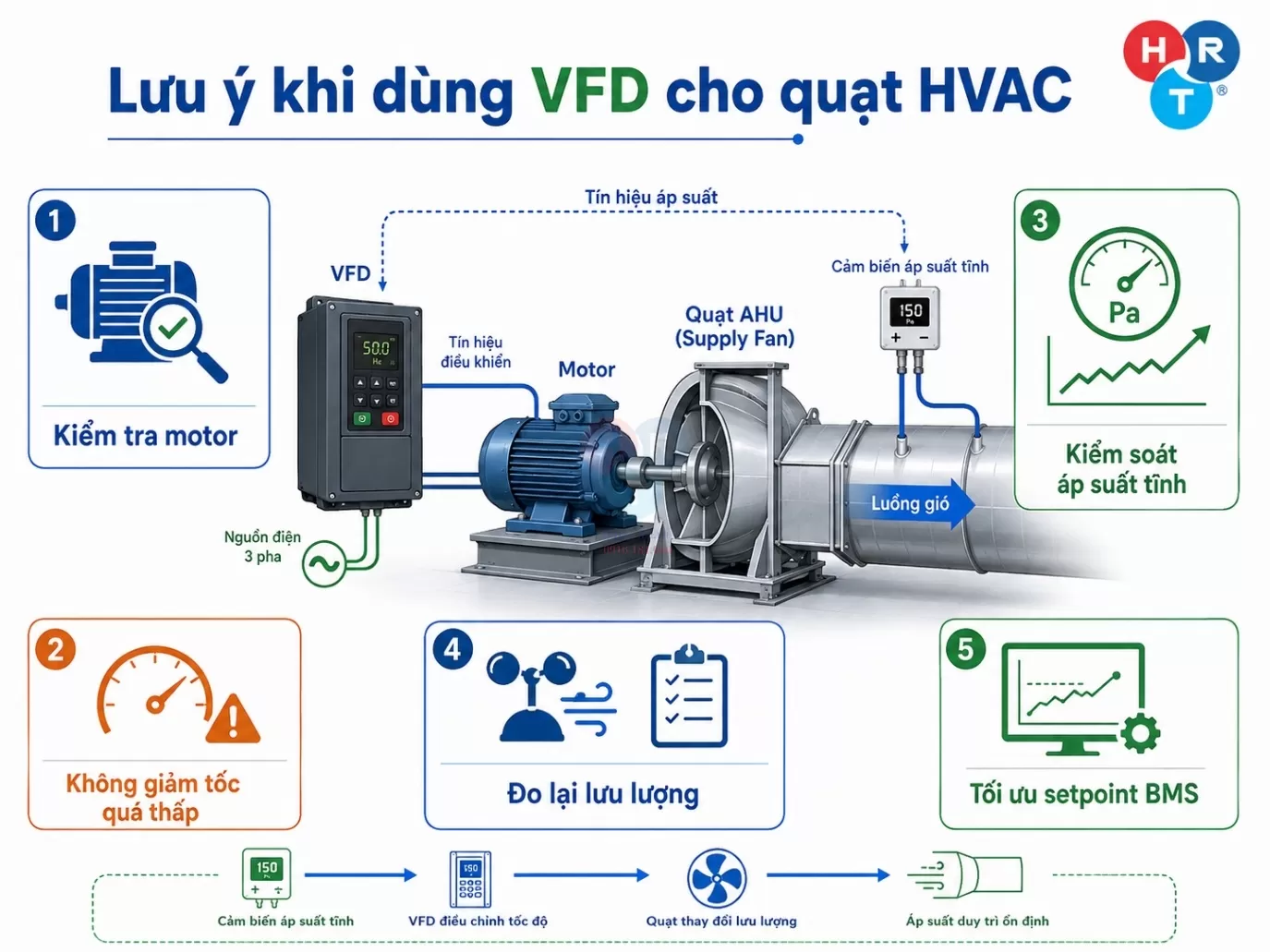

Những lưu ý khi dùng VFD cho quạt HVAC

Công suất, điện áp và dòng điện của motor cần được xem xét khi lựa chọn VFD. Chọn biến tần chỉ theo công suất danh định mà bỏ qua dòng và điều kiện vận hành có thể dẫn đến lựa chọn không phù hợp.

Đặc tính của quạt cũng phải được kiểm tra. Mỗi quạt có giới hạn tốc độ cơ khí. Nếu cài tần số quá cao, tốc độ quay có thể vượt giới hạn cho phép và gây rủi ro cho cánh quạt, trục hoặc ổ đỡ.

Ở tốc độ thấp, vấn đề lại khác. Motor tự làm mát bằng quạt gắn trên trục sẽ giảm khả năng thông gió khi tốc độ giảm. Nếu chạy rất chậm trong thời gian dài, nhiệt độ motor có thể tăng. Vì vậy, minimum speed không thể đặt chỉ với mục tiêu giảm điện.

Ngoài ra, hệ thống phải duy trì minimum airflow cần thiết cho coil, thông gió, kiểm soát áp suất hoặc quy trình. Giảm tốc dưới mức này có thể làm hệ HVAC không đáp ứng yêu cầu.

Cảm biến điều khiển cũng phải được xác định rõ. Một hệ có thể điều khiển VFD theo áp suất tĩnh, CO₂, lưu lượng hoặc tín hiệu quy trình. Mỗi chiến lược có yêu cầu cảm biến và logic khác nhau.

Điều kiện lắp đặt VFD như nhiệt độ, độ ẩm, bụi, thông gió tủ điện và không gian bảo trì cũng cần phù hợp với thiết bị. Những vấn đề điện như EMI hoặc harmonic cũng cần được xem xét trong thiết kế, đặc biệt với hệ công suất lớn hoặc nhiều biến tần.

Xem Thêm HVAC Công Nghiệp: Thành Phần Và Cách Chọn Hệ Phù Hợp

Có thể lắp VFD cho động cơ quạt cũ không?

Có thể trong một số trường hợp, nhưng không nên mặc định mọi motor cũ đều phù hợp.

VFD tạo điện áp đầu ra dạng điều chế xung. Tùy cấu tạo motor, hệ cách điện và chiều dài cáp, dạng điện áp này có thể tạo ứng suất điện khác so với nguồn lưới thông thường.

Motor cũ không được thiết kế cho vận hành biến tần cần được đánh giá kỹ hơn, đặc biệt khi khoảng cách từ VFD đến motor lớn hoặc yêu cầu tốc độ biến thiên rộng.

Khả năng làm mát motor ở tốc độ thấp cũng cần xem xét. Nếu motor phụ thuộc vào quạt làm mát cùng trục, khi tốc độ giảm đáng kể thì lưu lượng làm mát cũng giảm.

Trong một số ứng dụng, dòng điện qua trục và vòng bi cũng là yếu tố cần đánh giá. Tùy công suất và cấu hình, có thể cần giải pháp bảo vệ phù hợp.

Vì vậy, cải tạo VFD nên được đánh giá theo cụm quạt – motor – truyền động – nguồn điện – hệ điều khiển, không chỉ riêng biến tần.

Những lỗi thường gặp khi sử dụng VFD cho quạt HVAC

Một lỗi phổ biến là cài minimum frequency quá thấp. Khi tốc độ giảm quá mức, hệ thống có thể thiếu lưu lượng, thiếu gió tươi hoặc motor không được làm mát phù hợp.

Ngược lại, cài maximum frequency quá cao có thể làm quạt vượt tốc độ cho phép. Đây là rủi ro cơ khí cần được kiểm soát theo dữ liệu của nhà sản xuất motor và quạt.

Một lỗi khác là chỉ thay đổi tần số mà không đo lại lưu lượng. Ví dụ, giảm tốc độ vì thấy phòng đang quá lạnh nhưng không kiểm tra lưu lượng tổng có thể gây thiếu gió ở khu vực cuối tuyến.

Setpoint áp suất tĩnh quá cao cũng rất phổ biến. Trong tình huống này, VFD vẫn hoạt động đúng lệnh nhưng quạt liên tục chạy nhanh hơn nhu cầu thực tế.

Cảm biến áp suất đặt sai vị trí có thể làm controller hiểu sai trạng thái hệ thống. Nếu cảm biến nằm quá gần quạt hoặc tại khu vực dòng khí nhiễu mạnh, giá trị đo có thể không đại diện cho áp suất mà các zone thực sự cần.

PID tuning không phù hợp có thể làm tốc độ quạt dao động liên tục. Điều này ảnh hưởng đến lưu lượng, tiếng ồn và độ ổn định của VAV Box.

Ramp-up và ramp-down cũng cần được cấu hình phù hợp. Tăng giảm tốc quá nhanh hoặc quá chậm đều có thể không phù hợp với yêu cầu vận hành của hệ thống.

Xem Thêm Bảo Trì Hệ Thống HVAC Giải Pháp Toàn Diện Cho Doanh Nghiệp

VFD và BMS phối hợp như thế nào?

Trong hệ HVAC có BMS, biến tần có thể nhận speed command từ controller hoặc BMS thông qua tín hiệu điều khiển tương thích.

BMS cũng có thể nhận các thông tin phản hồi từ VFD như trạng thái Run, Stop, Fault, tốc độ hoặc tần số vận hành và các dữ liệu khác tùy model.

Khi kết hợp với cảm biến áp suất tĩnh, BMS hoặc DDC có thể điều chỉnh speed command theo trạng thái của hệ thống. Khi kết hợp với cảm biến CO₂, một số hệ cấp gió tươi có thể thay đổi lưu lượng theo chiến lược DCV.

Trend dữ liệu VFD cũng hỗ trợ vận hành. Nếu hệ thống liên tục yêu cầu quạt chạy gần tốc độ tối đa dù tải thấp, đây có thể là dấu hiệu cần kiểm tra setpoint, damper, VAV Box, cảm biến hoặc hệ ống gió.

Nếu tốc độ dao động liên tục, cần kiểm tra PID và tín hiệu cảm biến.

Tuy nhiên, chỉ kết nối VFD với BMS không đồng nghĩa hệ thống đã được tối ưu. Logic điều khiển mới là yếu tố quyết định quạt sẽ vận hành như thế nào.

VFD liên quan thế nào đến cân bằng gió và TAB HVAC?

Tốc độ quạt ảnh hưởng trực tiếp đến lưu lượng và áp suất. Do đó, trạng thái của VFD phải được ghi nhận khi thực hiện TAB HVAC hoặc cân bằng gió.

Nếu hệ thống được cân bằng ở một tốc độ cụ thể nhưng sau đó minimum speed, maximum speed hoặc setpoint bị thay đổi tùy tiện, trạng thái lưu lượng của hệ có thể khác với thời điểm TAB.

Trong một số hệ, VFD có thể hỗ trợ đưa quạt về lưu lượng thiết kế mà không cần tiết lưu quá mức bằng damper chính. Tuy nhiên, cân bằng các nhánh vẫn cần thực hiện đúng quy trình.

Sau khi retrofit quạt cố định sang VFD và thay đổi logic điều khiển, nên đánh giá lại lưu lượng và áp suất trong các trạng thái vận hành quan trọng. Việc này đặc biệt cần thiết với hệ VAV hoặc hệ phục vụ nhiều zone.

Khi nào nên cải tạo quạt chạy cố định sang VFD?

Một dấu hiệu đáng xem xét là damper chính hoặc nhiều damper nhánh thường xuyên phải đóng nhiều trong quá trình vận hành. Điều này có thể cho thấy quạt thường tạo nhiều lưu lượng hoặc áp suất hơn nhu cầu thực tế.

Nếu hệ thống có tải thay đổi lớn theo thời gian trong ngày, VFD cũng có tiềm năng phù hợp. Văn phòng, khu thương mại hoặc các không gian có lịch sử dụng biến động thường có đặc tính tải khác nhau giữa các thời điểm.

Trong hệ VAV, nếu nhiều VAV Box thường xuyên đóng đáng kể nhưng quạt vẫn chạy tốc độ cố định, cần đánh giá lại phương pháp điều khiển.

Áp suất tĩnh duy trì cao hơn nhu cầu cũng là một dấu hiệu. Tuy nhiên, cần xác nhận bằng số liệu đo và trạng thái các zone trước khi kết luận.

Quạt có công suất lớn, vận hành nhiều giờ mỗi năm và có profile tải biến động thường là nhóm đáng được ưu tiên đánh giá vì tiềm năng năng lượng có thể đáng kể hơn so với quạt nhỏ chạy ít giờ.

Một công trình đã có BMS nhưng quạt chỉ được điều khiển On/Off cũng có thể xem xét khả năng nâng cấp, với điều kiện motor, quạt và hệ thống phù hợp.

Khi công trình thay đổi công năng, tải thiết kế ban đầu cũng có thể không còn phù hợp. Đây là thời điểm nên đánh giá lại điểm làm việc của quạt thay vì chỉ giữ nguyên cấu hình cũ.

HRT tiếp cận bài toán VFD cho quạt HVAC theo hướng nào?

Với HRT, việc xem xét biến tần cho quạt HVAC cần bắt đầu từ tải và điểm làm việc thực tế của hệ thống. Không nên mặc định cứ quạt chạy nhiều giờ là phải lắp VFD hoặc cứ có VFD là sẽ tiết kiệm điện.

HRT thi công dự án hệ thống điều hòa

Khi khảo sát, cần xem xét quạt, motor, AHU, damper, VAV Box, hệ thống ống gió, áp suất tĩnh, lịch vận hành, tải thực tế và BMS nếu có. Một yếu tố quan trọng là xác định hệ thống có thực sự có thời gian vận hành ở partial load hay không.

Nếu quạt luôn cần chạy gần tải thiết kế, tiềm năng giảm tốc có thể thấp. Nếu quạt phần lớn thời gian tạo lưu lượng dư và được tiết lưu bằng damper, cơ hội cải tạo có thể khác.

Trong phạm vi dịch vụ đã cung cấp, HRT hoạt động với các hệ thống VRV/VRF, Chiller, AHU, FCU, điều hòa công nghiệp, điều hòa nhà xưởng, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động, giải pháp tiết kiệm năng lượng, bảo trì, bảo dưỡng, cải tạo và tối ưu hệ thống HVAC.

Với bài toán VFD, các hạng mục liên quan trực tiếp thường là AHU, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động, cải tạo và tối ưu hệ thống HVAC.

Việc đề xuất phương án cần dựa trên khả năng của motor và quạt, profile tải, lưu lượng, áp suất và chiến lược điều khiển. Nếu hệ thống có BMS, cần xem cả setpoint và logic thay vì chỉ kiểm tra tần số VFD.

HRT không nên cam kết một tỷ lệ tiết kiệm điện cố định trước khi khảo sát. Hiệu quả phụ thuộc vào số giờ chạy, đặc tính quạt, phần thời gian partial load, setpoint, cảm biến và phương pháp điều khiển thực tế.

Với tinh thần Hiểu Đúng – Rõ Ràng – Tận Tâm, HRT hướng đến việc giúp doanh nghiệp xác định đúng hiện trạng và lựa chọn phương án cải tạo hoặc tối ưu phù hợp với điều kiện vận hành của công trình.

Kết luận

Biến tần cho quạt HVAC phù hợp nhất với những hệ thống có nhu cầu lưu lượng hoặc áp suất thay đổi. Trong AHU VAV, VFD có thể điều chỉnh tốc độ quạt theo tín hiệu áp suất tĩnh và nhu cầu của các VAV Box, từ đó giảm tình trạng quạt luôn chạy ở tốc độ cao khi tải thấp.

VFD cũng có thể được ứng dụng cho quạt cấp gió tươi, quạt hút hoặc các hệ thông gió biến lưu lượng nếu công năng và thiết kế cho phép.

Tuy nhiên, lắp VFD không tự động đồng nghĩa hệ thống sẽ tiết kiệm năng lượng. Động cơ, quạt, minimum airflow, áp suất tĩnh, cảm biến, setpoint, BMS và logic điều khiển đều cần được xem xét đồng thời.

Doanh nghiệp cũng không nên giảm tần số quạt chỉ với mục tiêu giảm điện. Mỗi hệ thống cần duy trì lưu lượng và áp suất tối thiểu để đáp ứng điều hòa, thông gió, hút khí thải hoặc yêu cầu quy trình.

Nếu doanh nghiệp cần kiểm tra, bảo trì, cải tạo hoặc tối ưu hệ thống AHU, thông gió, cấp gió tươi, hút khí thải và điều khiển tự động, HRT có thể khảo sát hiện trạng và đề xuất phương án dựa trên điều kiện vận hành thực tế của công trình.

Thông tin liên hệ

Công Ty Điều Hòa Thông Gió HRT
Địa chỉ: Số 9TT7 Đường Foresa 7A, KĐT Sinh Thái Tasco, Phường Xuân Phương, TP Hà Nội, Việt Nam
Hotline: 0916 181 080
Email: CEO@hrt.vn

Câu hỏi thường gặp về biến tần cho quạt HVAC

VFD cho quạt HVAC là gì?

VFD – Variable Frequency Drive là thiết bị thay đổi tần số điện cấp cho động cơ nhằm điều chỉnh tốc độ quay của quạt theo yêu cầu vận hành.

Khi nào nên dùng VFD cho quạt HVAC?

VFD phù hợp nhất khi hệ thống thường xuyên có nhu cầu lưu lượng hoặc áp suất thay đổi, chẳng hạn AHU VAV, quạt cấp gió tươi theo nhu cầu hoặc quạt vận hành theo tín hiệu điều khiển.

VFD có giúp tiết kiệm điện không?

VFD có tiềm năng giảm năng lượng khi quạt thường xuyên chạy ở chế độ partial load. Mức tiết kiệm thực tế phụ thuộc điểm làm việc, đặc tính quạt, số giờ vận hành, setpoint và chiến lược điều khiển.

Có thể giảm tần số quạt càng thấp càng tốt không?

Không. Quạt vẫn phải duy trì minimum airflow, áp suất cần thiết và nằm trong giới hạn vận hành của motor, quạt và hệ thống.

Quạt chạy cố định có nên cải tạo sang VFD không?

Có thể xem xét nếu tải biến động và quạt thường xuyên tạo lưu lượng hoặc áp suất lớn hơn nhu cầu. Cần khảo sát điểm làm việc, motor, quạt và hệ thống trước khi quyết định.

VFD có kết nối BMS được không?

Có thể nếu VFD và BMS hỗ trợ tín hiệu hoặc giao thức tương thích. Phạm vi dữ liệu giám sát và điều khiển phụ thuộc vào model thiết bị và cấu hình hệ thống.

VFD có làm giảm tiếng ồn quạt không?

Giảm tốc độ có thể làm giảm tiếng ồn khí động học trong nhiều điều kiện. Tuy nhiên, một số dải tốc độ có thể phát sinh cộng hưởng hoặc tiếng điện từ motor, vì vậy cần đánh giá thực tế.

Có thể lắp VFD cho motor quạt cũ không?

Không nên mặc định. Cần kiểm tra khả năng tương thích của motor, hệ cách điện, khả năng làm mát ở tốc độ thấp, giới hạn quạt và các điều kiện điện liên quan.

Có VFD rồi có cần Damper không?

Có. VFD điều chỉnh tốc độ quạt nhưng không thay thế toàn bộ chức năng của Damper. Van gió vẫn có thể được sử dụng để cân bằng, đóng/mở, phân vùng, điều khiển gió tươi hoặc thực hiện các chức năng khác theo thiết kế.

Sau khi lắp VFD có cần kiểm tra lại cân bằng gió không?

Có thể cần, đặc biệt khi retrofit làm thay đổi tốc độ, lưu lượng, setpoint hoặc logic điều khiển của hệ thống. Việc đo lại giúp xác nhận các zone vẫn nhận được lưu lượng phù hợp với yêu cầu vận hành.
