BMS HVAC là gì là câu hỏi thường gặp khi chủ đầu tư, ban quản lý tòa nhà hoặc kỹ sư M&E cần tìm hiểu cách giám sát và điều khiển hệ thống điều hòa thông gió một cách tập trung. Trong các công trình hiện đại, hệ thống HVAC không chỉ cần làm mát hoặc thông gió, mà còn phải vận hành ổn định, kiểm soát chất lượng không khí, tiết kiệm năng lượng và hỗ trợ quản lý dữ liệu kỹ thuật.
Về bản chất, BMS HVAC là việc tích hợp hệ thống HVAC vào BMS – Building Management System, tức hệ thống quản lý tòa nhà. Thông qua BMS, các thiết bị như Chiller, AHU, FCU, bơm, quạt, van điều khiển, cảm biến nhiệt độ, cảm biến độ ẩm, cảm biến CO₂ có thể được giám sát, điều khiển, cảnh báo và lưu dữ liệu vận hành trên một nền tảng tập trung.
Bài viết dưới đây được đội ngũ HRT biên soạn nhằm giúp chủ đầu tư, ban quản lý tòa nhà và kỹ sư M&E hiểu đúng vai trò của BMS HVAC trong thiết kế, vận hành và tối ưu hệ thống điều hòa thông gió.
BMS HVAC là gì?
BMS là viết tắt của Building Management System, được hiểu là hệ thống quản lý tòa nhà. Hệ thống này cho phép giám sát và điều khiển các hạng mục kỹ thuật trong công trình thông qua một nền tảng quản lý tập trung. Tùy quy mô và yêu cầu của từng dự án, BMS có thể tích hợp nhiều hệ thống như HVAC, chiếu sáng, an ninh, kiểm soát ra vào, thang máy, cấp thoát nước, quản lý năng lượng hoặc một số hệ thống kỹ thuật phụ trợ khác.

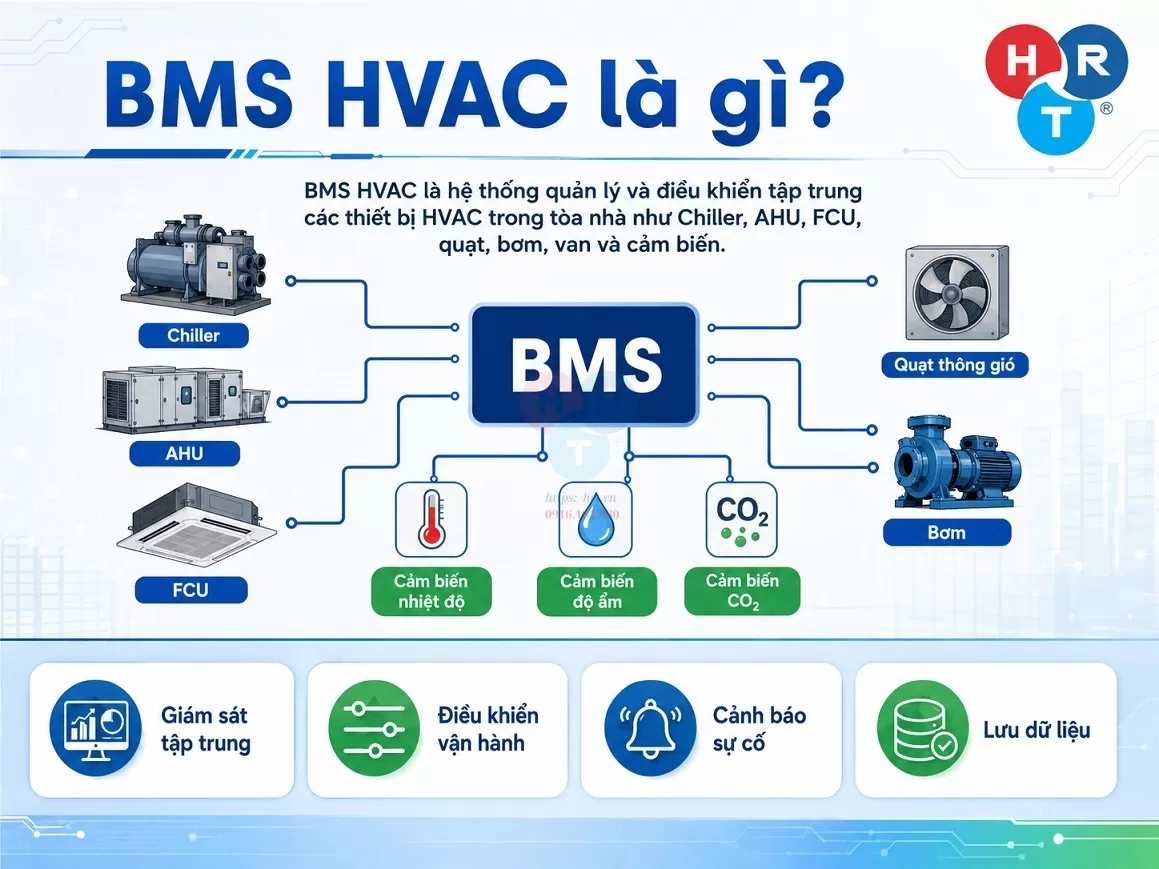

BMS HVAC là gì
Trong phạm vi bài viết này, BMS HVAC được hiểu là phần tích hợp giữa hệ thống quản lý tòa nhà BMS và hệ thống HVAC. HVAC là viết tắt của Heating, Ventilation and Air Conditioning, bao gồm các hệ thống sưởi, thông gió và điều hòa không khí. Tại Việt Nam, trong nhiều công trình dân dụng, thương mại và công nghiệp, HVAC thường được nhắc đến chủ yếu ở các hạng mục điều hòa không khí, thông gió, cấp gió tươi, hút khí thải, xử lý không khí và kiểm soát môi trường trong nhà.
Khi hệ thống HVAC được tích hợp vào BMS, ban quản lý có thể theo dõi trạng thái vận hành của thiết bị trên giao diện trung tâm. Kỹ thuật viên có thể biết thiết bị nào đang chạy, thiết bị nào đang dừng, khu vực nào có nhiệt độ vượt ngưỡng, quạt nào báo lỗi, bơm nào đang hoạt động hoặc cảm biến nào mất tín hiệu. Thay vì kiểm tra từng thiết bị riêng lẻ, người vận hành có thể tiếp cận thông tin tổng thể từ một màn hình giám sát.
Cần phân biệt rõ BMS HVAC với điều khiển HVAC thông thường. Điều khiển thông thường thường chỉ xử lý từng thiết bị hoặc từng cụm thiết bị riêng biệt. Ví dụ, một FCU có bộ điều khiển riêng, một AHU có tủ điều khiển riêng, hoặc một cụm Chiller có bộ điều khiển cục bộ riêng. Trong khi đó, BMS HVAC cho phép tập hợp dữ liệu từ nhiều thiết bị, hiển thị trạng thái tập trung, thiết lập cảnh báo, điều khiển theo lịch vận hành và hỗ trợ phân tích dữ liệu theo thời gian.
BMS không thay thế hoàn toàn vai trò của kỹ sư vận hành. Hệ thống này hỗ trợ kỹ sư có dữ liệu rõ hơn, phát hiện bất thường nhanh hơn và kiểm soát vận hành có cơ sở hơn. Hiệu quả của BMS phụ thuộc vào nhiều yếu tố như thiết kế HVAC, chất lượng thiết bị, số lượng điểm đo, logic điều khiển, giao thức kết nối, quá trình chạy thử, nghiệm thu và năng lực vận hành sau bàn giao.
Xem Thêm Điều Hòa Công Nghiệp Chiller
BMS HVAC gồm những thành phần chính nào?
Một hệ thống BMS HVAC thường gồm nhiều lớp thiết bị và phần mềm kết nối với nhau. Mỗi thành phần có một vai trò riêng trong quá trình thu thập dữ liệu, xử lý tín hiệu, điều khiển thiết bị và hiển thị thông tin cho người vận hành.
Thành phần đầu tiên là hệ thống cảm biến và thiết bị đo lường. Đây là nguồn dữ liệu đầu vào của BMS. Trong hệ thống HVAC, các cảm biến thường gặp gồm cảm biến nhiệt độ, cảm biến độ ẩm, cảm biến CO₂, cảm biến áp suất, cảm biến chênh áp, cảm biến lưu lượng gió hoặc lưu lượng nước. Một số công trình cũng có thể tích hợp đồng hồ đo điện năng, đồng hồ đo nước lạnh hoặc các thiết bị đo chuyên dụng khác để phục vụ quản lý năng lượng.
Nếu cảm biến không chính xác hoặc lắp đặt sai vị trí, dữ liệu đưa về BMS có thể không phản ánh đúng tình trạng thực tế. Khi đó, logic điều khiển có nguy cơ hoạt động không đúng. Ví dụ, cảm biến nhiệt độ đặt gần nguồn nhiệt cục bộ có thể khiến hệ thống hiểu sai tải lạnh của khu vực. Cảm biến CO₂ đặt tại vị trí không đại diện cho không gian sử dụng cũng có thể làm hệ thống thông gió điều chỉnh chưa phù hợp. Vì vậy, lựa chọn và bố trí cảm biến là một phần quan trọng khi thiết kế BMS HVAC.
Thành phần tiếp theo là bộ điều khiển, thường có thể là DDC Controller hoặc PLC tùy cấu hình và yêu cầu kỹ thuật của công trình. Bộ điều khiển nhận tín hiệu từ cảm biến, xử lý theo logic đã lập trình và gửi lệnh đến thiết bị chấp hành. Trong hệ thống HVAC, bộ điều khiển có thể xử lý các tín hiệu liên quan đến van nước lạnh, damper gió, biến tần quạt, biến tần bơm, tín hiệu chạy/dừng thiết bị, trạng thái lỗi hoặc các thông số vận hành từ thiết bị trung tâm.
Thiết bị chấp hành là nhóm thiết bị thực hiện lệnh điều khiển từ hệ thống. Trong HVAC, các thiết bị này có thể gồm van điều khiển, motorized damper, biến tần cho quạt và bơm, relay, contactor hoặc bộ điều khiển cục bộ của Chiller, AHU, FCU, VRV/VRF. Tùy theo phạm vi tích hợp, BMS có thể chỉ giám sát trạng thái hoặc có thể điều khiển sâu hơn. Điều này cần được xác định rõ ngay từ giai đoạn thiết kế.
Một phần quan trọng khác là phần mềm giám sát và giao diện vận hành. Đây là nơi kỹ thuật viên theo dõi sơ đồ hệ thống, trạng thái thiết bị, cảnh báo lỗi, dữ liệu lịch sử và báo cáo vận hành. Giao diện BMS tốt không chỉ hiển thị đẹp, mà phải phản ánh đúng cấu trúc hệ thống, dễ đọc, dễ thao tác và phù hợp với quy trình vận hành của tòa nhà.
Ngoài ra, BMS HVAC cần có giao thức truyền thông để các thiết bị có thể trao đổi dữ liệu. Các giao thức thường gặp trong hệ thống tự động hóa tòa nhà gồm BACnet, Modbus, KNX hoặc các giao thức riêng của từng hãng thông qua gateway. Việc lựa chọn giao thức cần được xem xét kỹ, đặc biệt với công trình sử dụng thiết bị từ nhiều nhà sản xuất. Nếu không kiểm tra khả năng tích hợp ngay từ đầu, quá trình triển khai có thể phát sinh khó khăn, tốn thêm chi phí hoặc bị giới hạn dữ liệu đưa về BMS.
Xem Thêm Điều Hòa Công Nghiệp Packaged
BMS HVAC hoạt động như thế nào?
Hoạt động của BMS HVAC có thể hiểu theo một chu trình gồm thu thập dữ liệu, xử lý thông tin, gửi lệnh điều khiển, cảnh báo và lưu trữ dữ liệu vận hành. Chu trình này diễn ra liên tục trong suốt thời gian hệ thống hoạt động.

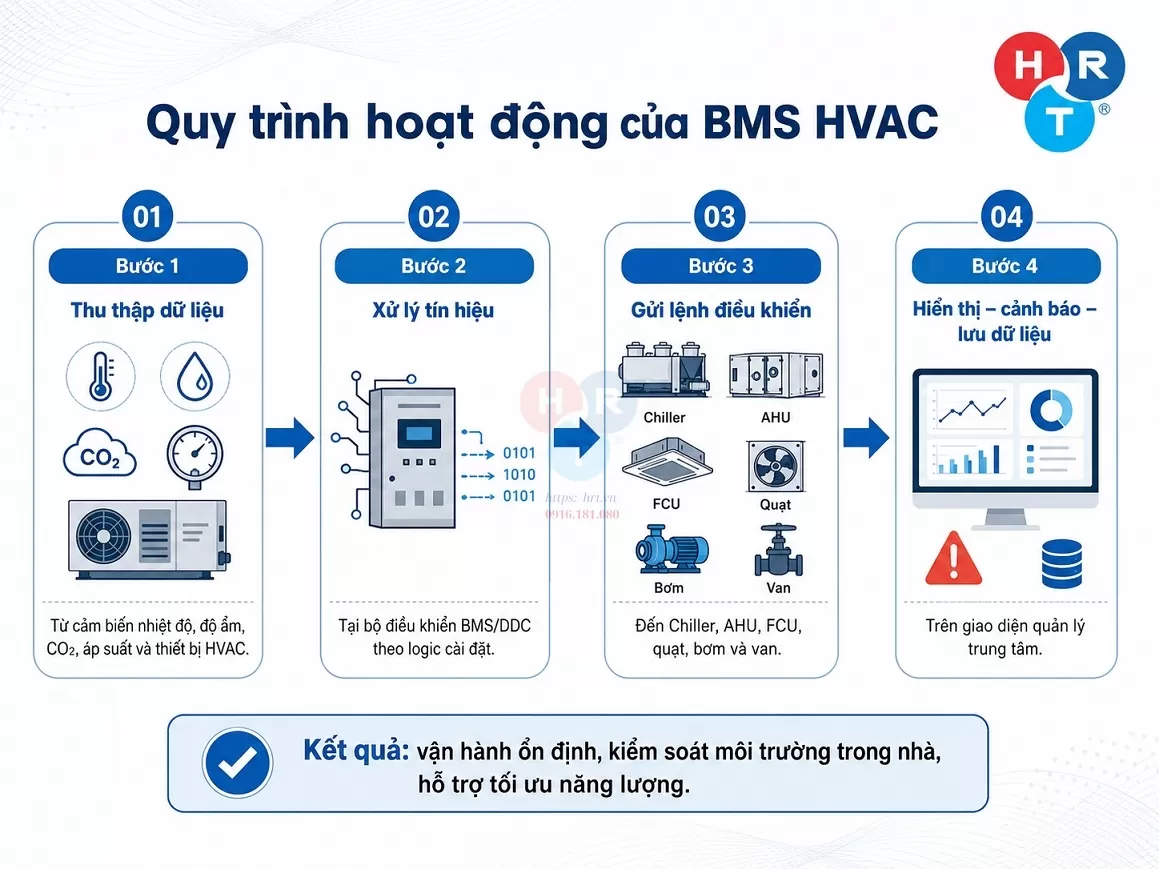

Quy trình hoạt động
Trước hết, BMS thu thập dữ liệu từ cảm biến và thiết bị HVAC. Cảm biến đo nhiệt độ, độ ẩm, áp suất, CO₂ hoặc các thông số liên quan đến môi trường trong nhà. Thiết bị HVAC gửi về các thông tin như trạng thái chạy/dừng, tín hiệu lỗi, chế độ vận hành, nhiệt độ nước vào và nước ra, tốc độ quạt, trạng thái bơm hoặc độ mở van nếu hệ thống được cấu hình để truyền các dữ liệu này.
Sau khi nhận dữ liệu, bộ điều khiển hoặc máy chủ BMS sẽ xử lý theo logic đã được thiết kế. Ví dụ, nếu nhiệt độ khu vực cao hơn nhiệt độ đặt, hệ thống có thể điều chỉnh van nước lạnh, tăng tốc độ quạt hoặc gửi tín hiệu yêu cầu làm lạnh tùy cấu trúc HVAC. Nếu nồng độ CO₂ trong khu vực vượt ngưỡng thiết kế, hệ thống có thể tăng lưu lượng gió tươi nếu công trình được trang bị cảm biến và thiết bị điều khiển phù hợp. Nếu một quạt cấp gió báo lỗi, BMS có thể hiển thị cảnh báo để kỹ thuật viên kiểm tra.
BMS cũng có thể vận hành theo lịch. Với tòa nhà văn phòng, hệ thống HVAC có thể được cấu hình hoạt động theo khung giờ làm việc, giảm tải sau giờ hành chính hoặc tắt một số khu vực không sử dụng. Với khách sạn, trung tâm thương mại, bệnh viện hoặc nhà máy, lịch vận hành có thể phức tạp hơn và cần xây dựng theo nhu cầu thực tế của từng khu vực.
Một vai trò quan trọng của BMS là lưu dữ liệu vận hành. Dữ liệu lịch sử giúp ban quản lý theo dõi xu hướng tiêu thụ năng lượng, thời gian chạy máy, tần suất cảnh báo, sự thay đổi nhiệt độ theo giờ hoặc hiệu suất vận hành của từng nhóm thiết bị. Khi có dữ liệu đầy đủ, đội vận hành có thể xác định thiết bị nào thường xuyên báo lỗi, khu vực nào tiêu thụ năng lượng bất thường hoặc thời điểm nào hệ thống chạy chưa phù hợp với nhu cầu sử dụng.
Tuy nhiên, cần hiểu đúng rằng BMS chỉ phát huy hiệu quả khi dữ liệu đầu vào đúng, logic điều khiển đúng và quy trình vận hành đúng. Nếu hệ thống HVAC được thiết kế chưa phù hợp, cảm biến lắp sai vị trí, thiết bị không hỗ trợ kết nối hoặc nhân sự vận hành không được đào tạo, BMS khó có thể mang lại hiệu quả như kỳ vọng.
Xem Thêm Điều Hòa Công Nghiệp VRV
Vai trò của BMS HVAC trong quản lý tòa nhà
Vai trò đầu tiên của BMS HVAC là giám sát tập trung hệ thống điều hòa thông gió. Trong các tòa nhà có nhiều tầng, nhiều phòng chức năng hoặc nhiều thiết bị HVAC, việc kiểm tra thủ công từng thiết bị sẽ mất nhiều thời gian và dễ bỏ sót bất thường. BMS giúp tập hợp trạng thái của Chiller, AHU, FCU, bơm, quạt, van, cảm biến và các thiết bị liên quan trên một giao diện quản lý. Nhờ đó, đội vận hành có thể nắm được tình trạng tổng thể của hệ thống nhanh hơn.

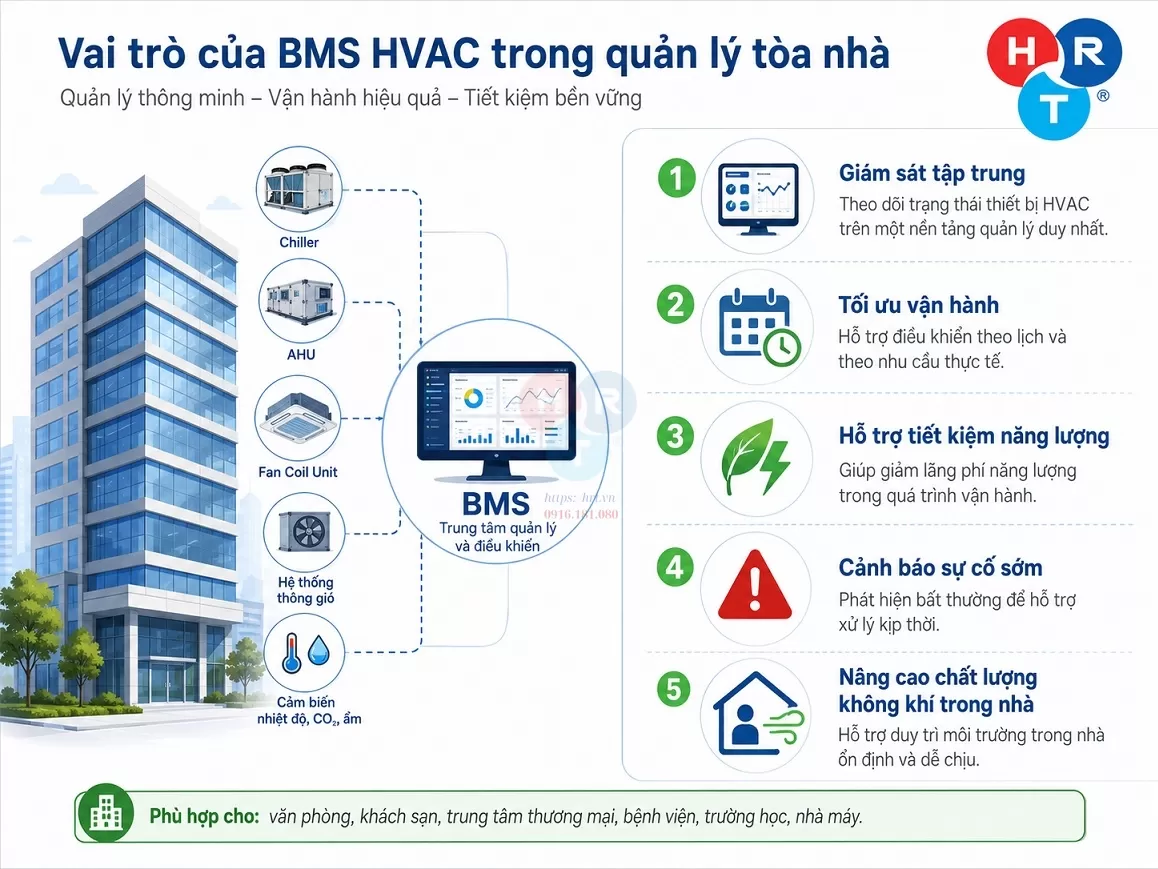

Vai trò của BMS HVAC
Vai trò thứ hai là hỗ trợ điều khiển hệ thống theo nhu cầu thực tế. Một tòa nhà không phải lúc nào cũng sử dụng toàn bộ không gian với cùng mức tải. Khu vực văn phòng, phòng họp, sảnh, hành lang, khu thương mại hoặc khu kỹ thuật có thể có nhu cầu làm lạnh và thông gió khác nhau. Khi được thiết kế đúng, BMS có thể hỗ trợ điều khiển theo khu vực, theo lịch hoạt động hoặc theo dữ liệu từ cảm biến. Điều này giúp hạn chế tình trạng thiết bị chạy không cần thiết trong các khu vực ít sử dụng.
Vai trò thứ ba là hỗ trợ tối ưu năng lượng. Hệ thống HVAC thường là một trong những nhóm tiêu thụ năng lượng lớn trong tòa nhà. BMS có thể giúp ban quản lý theo dõi thời gian chạy máy, phát hiện thiết bị hoạt động ngoài lịch, giám sát nhiệt độ đặt, kiểm soát quạt và bơm qua biến tần hoặc phân tích xu hướng tiêu thụ điện nếu có tích hợp thiết bị đo phù hợp. Tuy nhiên, không nên khẳng định BMS chắc chắn tiết kiệm một tỷ lệ điện năng cụ thể cho mọi công trình. Mức tiết kiệm phụ thuộc vào thiết kế ban đầu, hiện trạng vận hành, loại thiết bị, cấu hình điều khiển và kết quả đo kiểm thực tế.
Vai trò thứ tư là duy trì tiện nghi và chất lượng không khí trong nhà. Với hệ thống cảm biến và điều khiển phù hợp, BMS có thể hỗ trợ duy trì nhiệt độ, độ ẩm, lưu lượng gió tươi hoặc nồng độ CO₂ theo ngưỡng thiết kế. Điều này đặc biệt quan trọng trong các công trình như văn phòng, khách sạn, trường học, bệnh viện, trung tâm thương mại và nhà máy có yêu cầu kiểm soát môi trường sử dụng ổn định.
Vai trò thứ năm là cảnh báo sự cố và hỗ trợ bảo trì chủ động. Khi một thiết bị báo lỗi, mất tín hiệu, vận hành ngoài ngưỡng hoặc có thông số bất thường, BMS có thể phát cảnh báo để đội kỹ thuật kiểm tra. Lịch sử cảnh báo cũng giúp xác định thiết bị nào thường xuyên gặp vấn đề. Nhờ đó, ban quản lý có cơ sở để lập kế hoạch bảo trì phù hợp hơn, thay vì chỉ xử lý khi sự cố đã ảnh hưởng đến người sử dụng.
Vai trò thứ sáu là tăng tính minh bạch trong vận hành. BMS có thể lưu lại dữ liệu về trạng thái thiết bị, thời gian vận hành, cảnh báo, thao tác điều khiển và các thông số quan trọng. Dữ liệu này giúp chủ đầu tư, ban quản lý và đơn vị vận hành có cơ sở đánh giá hiệu quả sau bàn giao. Đây là yếu tố quan trọng với các công trình cần quản lý kỹ thuật rõ ràng, kiểm soát chi phí vận hành và hướng tới mục tiêu tiết kiệm năng lượng dài hạn.
BMS HVAC thường quản lý những thiết bị nào?
Trong hệ thống HVAC trung tâm, BMS HVAC có thể quản lý nhiều nhóm thiết bị khác nhau. Phạm vi quản lý cụ thể phụ thuộc vào thiết kế, chủng loại thiết bị, yêu cầu vận hành và ngân sách đầu tư của từng dự án.
Với hệ thống Chiller, BMS có thể giám sát trạng thái hoạt động của máy lạnh trung tâm, nhiệt độ nước lạnh cấp và hồi, trạng thái bơm nước lạnh, bơm giải nhiệt, tháp giải nhiệt, van điều khiển và một số thông số vận hành khác nếu thiết bị cho phép kết nối. Trong các công trình lớn, hệ thống Chiller thường cần được điều khiển theo tải lạnh thực tế để hạn chế vận hành dư tải. Tuy nhiên, việc điều khiển tối ưu Chiller Plant cần thiết kế chuyên sâu, không chỉ phụ thuộc vào phần mềm BMS.
Với AHU, BMS có thể giám sát và điều khiển quạt cấp, van nước lạnh, nhiệt độ gió cấp, nhiệt độ gió hồi, damper gió tươi, damper gió hồi hoặc chênh áp lọc gió nếu có cảm biến phù hợp. AHU là thiết bị quan trọng trong việc xử lý không khí, cấp gió và duy trì điều kiện môi trường cho các khu vực lớn. Vì vậy, tích hợp AHU vào BMS giúp ban quản lý kiểm soát vận hành rõ hơn.
Với FCU, BMS có thể giám sát trạng thái thiết bị, điều khiển quạt, điều khiển van nước lạnh và quản lý nhiệt độ theo từng khu vực. Trong tòa nhà văn phòng, khách sạn hoặc công trình có nhiều phòng chức năng, việc quản lý FCU theo khu vực có thể giúp vận hành linh hoạt hơn. Tuy nhiên, mức độ tích hợp FCU cần được tính toán phù hợp vì số lượng FCU trong một công trình có thể rất lớn.
Với hệ thống thông gió, cấp gió tươi và hút khí thải, BMS có thể giám sát trạng thái quạt, điều khiển chạy/dừng, theo dõi lỗi, điều khiển biến tần hoặc liên động với cảm biến CO₂, cảm biến áp suất và lịch vận hành. Đây là nhóm hệ thống ảnh hưởng trực tiếp đến chất lượng không khí trong nhà, đặc biệt tại các khu vực đông người hoặc không gian kín.
Với hệ thống VRV/VRF, BMS có thể tích hợp thông qua gateway hoặc giao thức phù hợp từ nhà sản xuất. Mục tiêu thường là giám sát tập trung, phân vùng điều khiển, theo dõi lỗi, quản lý lịch vận hành và hỗ trợ tối ưu sử dụng năng lượng. Khi thiết kế hệ thống VRV/VRF có yêu cầu kết nối BMS, cần kiểm tra ngay từ đầu về khả năng giao tiếp, danh sách dữ liệu có thể đọc/ghi và thiết bị trung gian cần sử dụng.
Lợi ích của BMS HVAC đối với chủ đầu tư và ban quản lý
Đối với chủ đầu tư và ban quản lý, lợi ích dễ thấy nhất của BMS HVAC là khả năng quản lý vận hành tập trung. Thay vì phụ thuộc hoàn toàn vào kiểm tra thủ công, đội kỹ thuật có thể theo dõi hệ thống trên giao diện BMS. Điều này giúp giảm thời gian phát hiện lỗi, hỗ trợ phản ứng nhanh hơn khi có bất thường và giúp công tác vận hành có trật tự hơn.
Lợi ích tiếp theo là kiểm soát chi phí vận hành tốt hơn. BMS không tự tạo ra hiệu quả nếu hệ thống được thiết kế hoặc vận hành sai. Tuy nhiên, BMS cung cấp dữ liệu để ban quản lý nhận biết các vấn đề như thiết bị chạy ngoài giờ, khu vực ít sử dụng nhưng vẫn làm lạnh liên tục, nhiệt độ đặt chưa hợp lý hoặc thiết bị có thời gian vận hành cao bất thường. Khi dữ liệu được phân tích đúng, công trình có cơ sở để điều chỉnh lịch vận hành, tối ưu setpoint và lên kế hoạch bảo trì phù hợp.
BMS HVAC cũng giúp nâng cao độ ổn định của thiết bị. Khi hệ thống có cảnh báo sớm, đội kỹ thuật có thể kiểm tra trước khi lỗi nhỏ phát triển thành sự cố lớn. Khi thiết bị được điều khiển theo logic phù hợp, nguy cơ chạy quá tải, chạy ngoài lịch hoặc vận hành không cần thiết có thể được hạn chế. Điều này có thể hỗ trợ kéo dài tuổi thọ thiết bị, nhưng mức độ hiệu quả vẫn phụ thuộc vào thiết kế, vận hành và bảo trì thực tế.
Một lợi ích khác là hỗ trợ mục tiêu công trình xanh, tiết kiệm năng lượng và quản lý dữ liệu. Các công trình hướng tới vận hành bền vững cần có khả năng đo lường và kiểm soát tiêu thụ năng lượng. BMS không phải là yếu tố duy nhất quyết định hiệu quả năng lượng, nhưng là nền tảng quan trọng để thu thập dữ liệu, giám sát vận hành và hỗ trợ cải tiến theo thời gian.
Đối với các công trình có yêu cầu cao về chất lượng môi trường trong nhà, BMS còn giúp kiểm soát các thông số liên quan đến nhiệt độ, độ ẩm, thông gió và CO₂ nếu hệ thống được trang bị đầy đủ cảm biến. Điều này giúp ban quản lý duy trì điều kiện sử dụng ổn định hơn cho người làm việc, khách hàng, bệnh nhân, học sinh hoặc người lưu trú tùy từng loại công trình.
Xem Thêm Bảo Trì Hệ Thống HVAC Giải Pháp Toàn Diện Cho Doanh Nghiệp
Những công trình nào nên sử dụng BMS HVAC?
Không phải mọi công trình đều cần triển khai BMS ở cùng một mức độ. Việc có nên sử dụng BMS HVAC hay không cần dựa trên quy mô công trình, số lượng thiết bị, yêu cầu vận hành, chi phí năng lượng, mức độ phức tạp của hệ thống và mục tiêu quản lý dài hạn.
Tòa nhà văn phòng và trung tâm thương mại là nhóm công trình thường có nhu cầu tích hợp BMS vì có nhiều tầng, nhiều khu vực thuê, nhiều khung giờ sử dụng và nhiều nhóm thiết bị HVAC. BMS giúp ban quản lý theo dõi hệ thống tập trung, điều chỉnh lịch vận hành và kiểm soát điều kiện môi trường theo từng khu vực.
Khách sạn, resort và căn hộ dịch vụ cũng có thể cần BMS HVAC nếu công trình có quy mô lớn hoặc yêu cầu cao về tiện nghi. Hệ thống giúp quản lý điều hòa, thông gió, khu vực công cộng, khu dịch vụ và các thiết bị trung tâm rõ ràng hơn. Với nhóm công trình này, sự ổn định của HVAC ảnh hưởng trực tiếp đến trải nghiệm của khách hàng.
Bệnh viện, trường học và công trình công cộng là nhóm cần kiểm soát môi trường trong nhà cẩn trọng. Nhiệt độ, thông gió và chất lượng không khí có ảnh hưởng đến quá trình sử dụng không gian. Việc tích hợp BMS có thể giúp ban quản lý giám sát liên tục và phản ứng nhanh hơn khi thông số vận hành vượt ngưỡng thiết kế.
Nhà máy, khu công nghiệp và công trình FDI thường có yêu cầu vận hành ổn định, kiểm soát môi trường sản xuất và dữ liệu kỹ thuật minh bạch. Trong các công trình này, HVAC có thể liên quan đến khu vực sản xuất, kho, phòng sạch, văn phòng hoặc khu phụ trợ. BMS giúp hỗ trợ giám sát tập trung, quản lý cảnh báo và lưu dữ liệu vận hành nếu được thiết kế phù hợp.
Với công trình cải tạo hệ thống HVAC cũ, BMS có thể được xem xét khi chủ đầu tư cần nâng cấp khả năng giám sát, giảm vận hành thủ công hoặc kiểm soát năng lượng tốt hơn. Tuy nhiên, trước khi triển khai cần khảo sát hiện trạng thiết bị, tủ điện điều khiển, giao thức kết nối, số lượng điểm đo và khả năng can thiệp vào hệ thống hiện hữu. Không nên mặc định rằng mọi hệ thống cũ đều có thể tích hợp BMS đầy đủ mà không cần cải tạo phần cứng.
Khi nào nên tích hợp BMS cho hệ thống HVAC?
Thời điểm phù hợp nhất để tính đến BMS HVAC là ngay từ giai đoạn thiết kế M&E. Khi được đưa vào thiết kế từ đầu, các hạng mục như điểm giám sát, điểm điều khiển, vị trí cảm biến, giao thức truyền thông, tủ điều khiển, dây tín hiệu và kịch bản vận hành có thể được xác định đồng bộ. Điều này giúp hạn chế phát sinh khi thi công và giúp hệ thống vận hành đúng mục tiêu sau bàn giao.
BMS cũng nên được xem xét khi công trình có nhiều thiết bị HVAC cần quản lý tập trung. Nếu một tòa nhà có nhiều AHU, FCU, Chiller, bơm, quạt, khu vực thuê hoặc nhiều tầng vận hành độc lập, việc chỉ quản lý bằng điều khiển cục bộ có thể gây khó khăn cho ban vận hành. BMS giúp tập trung thông tin, giảm tình trạng thiếu dữ liệu và hỗ trợ xử lý sự cố nhanh hơn.
Một thời điểm khác là khi chi phí năng lượng và bảo trì tăng cao nhưng ban quản lý chưa có đủ dữ liệu để xác định nguyên nhân. Trong trường hợp này, BMS có thể hỗ trợ ghi nhận dữ liệu vận hành, theo dõi thời gian chạy máy, lịch sử cảnh báo và các thông số quan trọng. Từ dữ liệu đó, đội kỹ thuật có thể đánh giá lại lịch vận hành, setpoint, tình trạng thiết bị hoặc khả năng cải tạo hệ thống.
BMS cũng phù hợp khi chủ đầu tư cần dữ liệu minh bạch sau bàn giao. Với các công trình yêu cầu quản lý chuyên nghiệp, dữ liệu vận hành không chỉ phục vụ xử lý sự cố mà còn giúp đánh giá chất lượng thiết kế, thi công, vận hành và bảo trì. Đây là cơ sở quan trọng để công trình duy trì hiệu quả trong suốt vòng đời sử dụng.
Những lưu ý khi thiết kế và triển khai BMS HVAC
Khi triển khai BMS HVAC, sai lầm phổ biến là xem BMS như một phần bổ sung ở cuối dự án. Nếu chỉ đến giai đoạn gần bàn giao mới tính đến BMS, công trình có thể thiếu điểm đo, thiếu tín hiệu điều khiển, thiết bị không hỗ trợ giao tiếp hoặc tủ điện chưa có cấu hình phù hợp. Khi đó, việc tích hợp sẽ khó hơn và có thể phát sinh chi phí điều chỉnh.
Một lưu ý quan trọng là phải xác định rõ điểm giám sát và điểm điều khiển. Không phải thiết bị nào cũng cần điều khiển sâu. Có những điểm chỉ cần giám sát trạng thái, có những điểm cần cảnh báo, và có những điểm cần cho phép điều khiển từ BMS. Việc xác định điểm I/O cần dựa trên mục tiêu vận hành thực tế, không nên lập danh mục quá nhiều nhưng không sử dụng, cũng không nên cắt giảm đến mức thiếu dữ liệu quan trọng.
Cần kiểm tra giao thức và khả năng tích hợp của thiết bị ngay từ đầu. Với Chiller, VRV/VRF, AHU, FCU, biến tần, đồng hồ điện hoặc các thiết bị điều khiển chuyên dụng, mỗi hãng có thể hỗ trợ giao thức và danh sách dữ liệu khác nhau. Một số thiết bị cần gateway riêng để kết nối với BMS. Nếu không làm rõ trong hồ sơ kỹ thuật, quá trình tích hợp có thể bị giới hạn.
Commissioning là bước bắt buộc để BMS hoạt động đúng. Việc có giao diện hiển thị không đồng nghĩa với việc hệ thống đã vận hành chính xác. Cần kiểm tra tín hiệu thực tế, xác nhận từng điểm đo, kiểm tra lệnh điều khiển, chạy thử logic liên động, kiểm tra cảnh báo và nghiệm thu theo kịch bản vận hành. Đây là bước giúp phát hiện lỗi đấu nối, lỗi lập trình, lỗi cảm biến hoặc sai lệch giữa bản vẽ và hiện trường.
Sau bàn giao, đội vận hành cần được đào tạo để sử dụng BMS đúng cách. Nhân sự vận hành cần biết đọc giao diện, xử lý cảnh báo, thay đổi lịch vận hành trong phạm vi cho phép, xuất báo cáo và nhận biết các dấu hiệu bất thường. Nếu thiếu đào tạo, BMS có thể bị sử dụng như một màn hình giám sát đơn giản, trong khi nhiều tính năng hỗ trợ vận hành không được khai thác.
Xem Thêm Thiết Kế HVAC: Quy Trình Và Lưu Ý Cho Công Trình
Sai lầm thường gặp khi triển khai BMS HVAC
Một sai lầm thường gặp là chỉ quan tâm đến phần mềm hiển thị mà bỏ qua thiết kế điều khiển. Giao diện đẹp không đảm bảo hệ thống hoạt động hiệu quả nếu logic điều khiển chưa đúng, cảm biến sai vị trí hoặc dữ liệu thiết bị không đầy đủ. BMS cần được nhìn nhận như một phần của giải pháp kỹ thuật tổng thể, không chỉ là phần mềm giám sát.
Sai lầm thứ hai là thiếu cảm biến hoặc chọn sai vị trí lắp đặt. Trong HVAC, cảm biến quyết định chất lượng dữ liệu đầu vào. Nếu dữ liệu sai, hệ thống có thể điều khiển sai hoặc cảnh báo sai. Điều này ảnh hưởng trực tiếp đến tiện nghi, năng lượng và độ ổn định của hệ thống.
Sai lầm thứ ba là không chuẩn hóa giao thức kết nối. Nhiều công trình sử dụng thiết bị từ nhiều hãng khác nhau. Nếu không kiểm tra khả năng giao tiếp từ đầu, BMS có thể không đọc được dữ liệu cần thiết hoặc chỉ tích hợp được ở mức rất cơ bản. Điều này làm giảm giá trị của hệ thống quản lý tòa nhà.
Sai lầm thứ tư là không có kịch bản vận hành rõ ràng. Mỗi công trình có lịch sử dụng, khu vực chức năng và yêu cầu môi trường khác nhau. Nếu không xây dựng kịch bản vận hành, BMS sẽ khó hỗ trợ tối ưu thực tế. Các thông số như lịch chạy máy, nhiệt độ đặt, ngưỡng cảnh báo, phân quyền thao tác và quy trình xử lý lỗi cần được xác định rõ.
Sai lầm thứ năm là không bảo trì hệ thống BMS sau bàn giao. BMS cũng cần được kiểm tra định kỳ, sao lưu dữ liệu, kiểm tra tín hiệu cảm biến, cập nhật cấu hình khi có thay đổi thiết bị và đánh giá lại logic vận hành khi nhu cầu sử dụng công trình thay đổi. Nếu bỏ qua bảo trì, dữ liệu có thể sai lệch theo thời gian và hệ thống không còn phản ánh đúng hiện trạng.
HRT tiếp cận BMS HVAC như một phần của giải pháp HVAC tổng thể
Với HRT, BMS HVAC cần được xem xét trong tổng thể giải pháp điều hòa thông gió, không tách rời khỏi thiết kế, thi công, nghiệm thu, bảo trì và tối ưu vận hành. Một hệ thống BMS chỉ có giá trị khi nó phục vụ đúng nhu cầu của công trình và hỗ trợ hệ thống HVAC vận hành ổn định hơn.

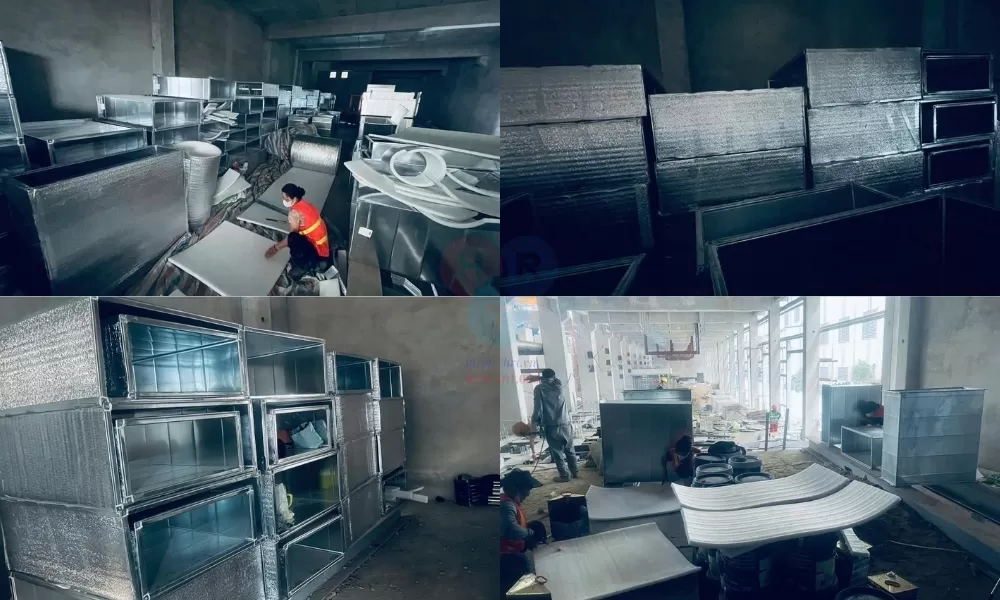

Thi công hệ thống ống gió Điều Hòa Thông Gió HRT
Ở giai đoạn đầu, việc khảo sát đúng nhu cầu vận hành rất quan trọng. Chủ đầu tư cần xác định công trình cần giám sát những gì, điều khiển những gì, mức độ tự động hóa đến đâu và dữ liệu nào cần lưu lại để phục vụ quản lý. Với triết lý Hiểu Đúng – Rõ Ràng – Tận Tâm, HRT chú trọng việc nắm rõ hiện trạng và nhu cầu thực tế trước khi tư vấn giải pháp HVAC phù hợp.
Ở giai đoạn thiết kế, cần làm rõ phạm vi tích hợp, điểm đo, điểm điều khiển, giao thức kết nối và yêu cầu vận hành. Việc này giúp hạn chế tình trạng thiếu tín hiệu, thừa điểm không cần thiết hoặc khó tích hợp thiết bị khi thi công. Một thiết kế rõ ràng cũng giúp chủ đầu tư kiểm soát chi phí và đánh giá đúng phạm vi công việc.
Ở giai đoạn thi công và nghiệm thu, BMS cần được kiểm tra cùng với hệ thống HVAC. Các tín hiệu từ thiết bị, cảm biến, tủ điều khiển và phần mềm giám sát phải được xác nhận theo thực tế. Nếu có logic liên động, cần chạy thử trong các kịch bản vận hành cụ thể. Đây là bước quan trọng để hệ thống sau bàn giao có thể sử dụng ổn định.
Sau bàn giao, BMS tiếp tục hỗ trợ quá trình bảo trì và tối ưu vận hành. Dữ liệu từ hệ thống giúp đội kỹ thuật theo dõi hiệu suất, phát hiện bất thường và đưa ra khuyến nghị điều chỉnh khi cần. Với các công trình như văn phòng, khách sạn, nhà máy, trung tâm thương mại hoặc công trình có yêu cầu kỹ thuật cao, việc đồng hành sau bàn giao giúp hệ thống HVAC duy trì hiệu quả lâu dài hơn.
Kết luận
BMS HVAC là hệ thống giúp giám sát, điều khiển, cảnh báo và lưu dữ liệu vận hành cho hệ thống điều hòa thông gió trong tòa nhà. Thông qua BMS, các thiết bị như Chiller, AHU, FCU, bơm, quạt, van và cảm biến có thể được quản lý tập trung, hỗ trợ ban vận hành kiểm soát hệ thống rõ ràng hơn.
Trong quản lý tòa nhà, BMS HVAC có vai trò quan trọng đối với vận hành ổn định, kiểm soát năng lượng, duy trì tiện nghi, hỗ trợ chất lượng không khí trong nhà và nâng cao tính minh bạch dữ liệu kỹ thuật. Tuy nhiên, hiệu quả của BMS phụ thuộc vào thiết kế HVAC, thiết bị, điểm đo, logic điều khiển, commissioning, đào tạo vận hành và bảo trì sau bàn giao.
Nếu doanh nghiệp đang cần tư vấn giải pháp HVAC có tính đến khả năng tích hợp BMS cho văn phòng, khách sạn, nhà máy hoặc công trình thương mại, HRT có thể đồng hành từ khảo sát, tư vấn, thiết kế, cung cấp thiết bị, thi công, nghiệm thu, bàn giao, bảo trì đến tối ưu vận hành hệ thống HVAC theo đúng nhu cầu thực tế của công trình.
Thông tin liên hệ
Công Ty Điều Hòa Thông Gió HRT
Địa chỉ: Số 9TT7 Đường Foresa 7A, KĐT Sinh Thái Tasco, Phường Xuân Phương, TP Hà Nội, Việt Nam
Hotline: 0916 181 080
Email: CEO@hrt.vn
FAQ về BMS HVAC
BMS HVAC là gì?
BMS HVAC là hệ thống quản lý, giám sát và điều khiển tập trung các thiết bị HVAC trong tòa nhà như Chiller, AHU, FCU, bơm, quạt, van và cảm biến. Hệ thống giúp theo dõi trạng thái vận hành, cảnh báo lỗi, điều chỉnh thông số và hỗ trợ tối ưu năng lượng.
BMS có phải chỉ dùng cho hệ thống điều hòa không?
Không. BMS là hệ thống quản lý tòa nhà tổng thể, có thể tích hợp nhiều hệ thống kỹ thuật khác nhau. Trong phạm vi HVAC, BMS tập trung vào việc giám sát và điều khiển các hệ thống điều hòa không khí, thông gió, cấp gió tươi, hút khí thải và các thiết bị liên quan.
BMS HVAC có giúp tiết kiệm điện không?
BMS HVAC có thể hỗ trợ tiết kiệm điện bằng cách điều khiển thiết bị theo nhu cầu thực tế, lịch vận hành và dữ liệu cảm biến. Tuy nhiên, mức tiết kiệm cụ thể phụ thuộc vào thiết kế hệ thống, thiết bị sử dụng, logic điều khiển, commissioning và cách vận hành thực tế của từng công trình.
Tòa nhà nhỏ có cần BMS HVAC không?
Không phải mọi tòa nhà nhỏ đều cần BMS đầy đủ. Với công trình ít thiết bị, giải pháp điều khiển cục bộ có thể đáp ứng nhu cầu cơ bản. BMS nên được xem xét khi công trình có nhiều thiết bị HVAC, nhiều khu vực cần quản lý, yêu cầu giám sát tập trung hoặc cần dữ liệu vận hành rõ ràng.
BMS HVAC khác gì với hệ thống điều khiển HVAC thông thường?
Điều khiển HVAC thông thường thường quản lý từng thiết bị hoặc từng cụm thiết bị riêng lẻ. BMS HVAC cho phép giám sát tập trung, điều khiển liên động, lưu dữ liệu, cảnh báo lỗi và hỗ trợ tối ưu toàn hệ thống dựa trên dữ liệu vận hành.
Khi nào nên tích hợp BMS cho hệ thống HVAC?
Nên tính đến BMS ngay từ giai đoạn thiết kế M&E hoặc khi công trình cần nâng cấp khả năng giám sát, quản lý năng lượng, vận hành nhiều khu vực và giảm phụ thuộc vào kiểm tra thủ công. Việc tích hợp sớm giúp thiết kế điểm đo, điểm điều khiển, giao thức kết nối và kịch bản vận hành đồng bộ hơn.
