Cân bằng gió HVAC là bước quan trọng để hệ thống điều hòa thông gió phân phối lưu lượng không khí đúng hơn theo thiết kế và nhu cầu sử dụng thực tế. Một hệ thống AHU, ống gió, Damper, VAV Box, miệng gió, cấp gió tươi hoặc hút khí thải dù đã được lắp đặt đầy đủ vẫn có thể vận hành không ổn định nếu lưu lượng gió giữa các nhánh, khu vực và miệng gió không được kiểm tra, đo đạc và hiệu chỉnh đúng cách.
Trong thực tế vận hành, tình trạng mất cân bằng gió thường không xuất hiện ngay như một lỗi thiết bị rõ ràng. Hệ thống vẫn chạy, AHU vẫn hoạt động, quạt vẫn quay, miệng gió vẫn có gió thổi ra, nhưng một số phòng lại không đủ mát, một số khu vực quá lạnh, khu vực cuối tuyến bị gió yếu hoặc hệ thống phát sinh tiếng ồn. Với hệ thống thông gió, mất cân bằng còn có thể làm gió tươi không đủ, hút khí thải kém hoặc mùi lan sang khu vực không mong muốn.
Bài viết dưới đây được đội ngũ HRT biên soạn nhằm giúp doanh nghiệp hiểu rõ cân bằng gió HVAC là gì, khi nào cần kiểm tra, những dấu hiệu cho thấy hệ thống đang mất cân bằng và cách tiếp cận phù hợp khi bảo trì, cải tạo hoặc tối ưu hệ thống HVAC.
Cân bằng gió HVAC là gì?
Cân bằng gió HVAC là quá trình đo, kiểm tra, điều chỉnh và xác nhận lưu lượng gió trong hệ thống điều hòa thông gió để các tuyến gió, nhánh gió, khu vực hoặc miệng gió đạt gần với lưu lượng thiết kế hoặc nhu cầu vận hành đã được xác định. Mục tiêu của cân bằng gió không phải là làm mọi miệng gió thổi giống nhau, mà là phân phối lưu lượng phù hợp với công năng từng khu vực.

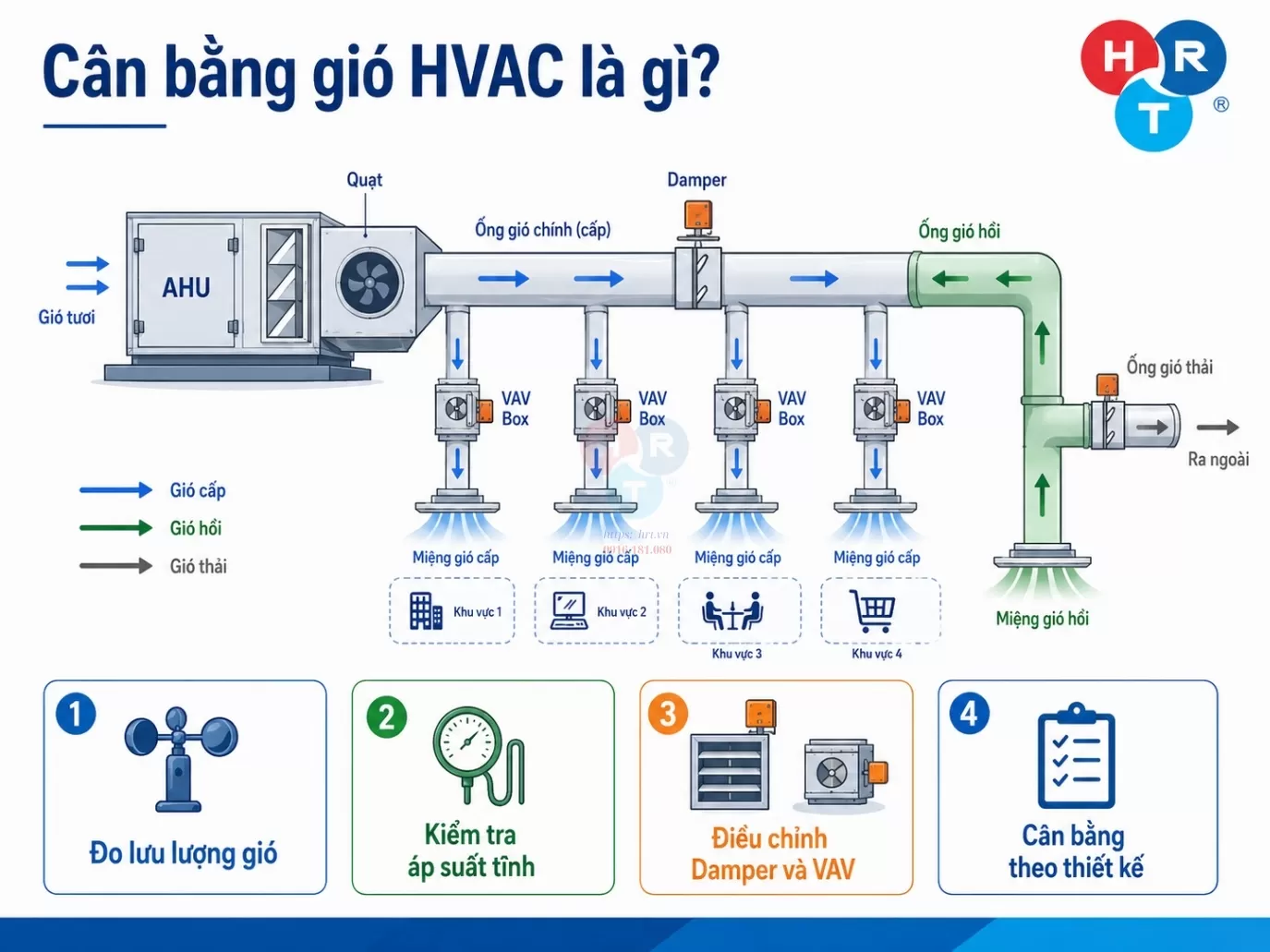

Cân bằng gió HVAC là gì
Trong một hệ HVAC, mỗi khu vực thường có nhu cầu gió khác nhau. Phòng họp, văn phòng mở, hành lang, khu kỹ thuật, khu sản xuất, nhà xưởng, khu vệ sinh hoặc khu vực cần hút khí thải không thể dùng cùng một cách phân phối gió. Vì vậy, cân bằng gió cần dựa trên thiết kế, công năng sử dụng, lưu lượng yêu cầu và tình trạng vận hành thực tế.
Cân bằng gió có thể liên quan đến nhiều loại lưu lượng. Gió cấp là lượng không khí được AHU, FCU hoặc quạt cấp đưa vào không gian sử dụng. Gió hồi là lượng không khí được đưa trở lại AHU để xử lý tiếp. Gió tươi là lượng không khí ngoài trời được cấp vào nhằm hỗ trợ thông gió và chất lượng không khí trong nhà. Gió thải là lượng không khí được hút ra khỏi các khu vực như khu vệ sinh, bếp, phòng kỹ thuật, nhà xưởng hoặc khu vực có mùi, bụi, hơi nóng, khí thải. Với hệ có VAV Box hoặc Zone Damper, cân bằng gió còn liên quan đến lưu lượng theo từng zone.
Cần hiểu đúng rằng cân bằng gió không chỉ là chỉnh miệng gió. Miệng gió là điểm cuối của hệ thống phân phối không khí. Nếu chỉ đóng hoặc mở miệng gió theo cảm giác mà không kiểm tra AHU, quạt, ống gió, damper, áp suất tĩnh, lọc gió, coil, VAV Box và BMS, việc điều chỉnh có thể làm hệ thống mất cân bằng hơn. Một khu vực có thể tốt lên tạm thời, nhưng khu vực khác lại thiếu gió, tăng ồn hoặc tăng áp suất cục bộ.
Xem Thêm Điều Hòa Công Nghiệp VRV
Xem Thêm Điều Hòa Công Nghiệp Chiller
Xem Thêm Điều Hòa Công Nghiệp Packaged
Vì sao cân bằng gió HVAC quan trọng?
Cân bằng gió HVAC quan trọng vì nó ảnh hưởng trực tiếp đến khả năng phân phối không khí trong công trình. Một hệ thống được thiết kế đúng và lắp đặt đầy đủ thiết bị vẫn có thể không đạt hiệu quả vận hành nếu lưu lượng gió không được phân bổ hợp lý giữa các nhánh và khu vực.
Vai trò đầu tiên của cân bằng gió là giúp hệ thống phân phối gió đúng hơn theo thiết kế. Trong hệ thống ống gió, các nhánh gần AHU hoặc quạt thường có xu hướng nhận nhiều gió hơn nếu không được điều chỉnh. Ngược lại, các nhánh xa, nhánh cuối tuyến hoặc khu vực có nhiều tổn thất áp có thể thiếu gió. Cân bằng gió giúp xác định sự chênh lệch này bằng dữ liệu đo và điều chỉnh lại trong phạm vi cho phép.
Vai trò thứ hai là hạn chế tình trạng phòng quá lạnh hoặc không đủ mát. Nhiều người thường cho rằng chênh lệch nhiệt độ giữa các phòng chỉ do thiết bị làm lạnh. Thực tế, lưu lượng gió không đều cũng là một nguyên nhân phổ biến. Nếu một phòng nhận quá nhiều gió lạnh, người sử dụng có thể cảm thấy lạnh sâu hoặc khó chịu. Nếu một phòng nhận quá ít gió, nhiệt độ có thể không đạt dù AHU hoặc FCU vẫn đang hoạt động.
Cân bằng gió cũng hỗ trợ kiểm soát chất lượng không khí trong nhà. Với các công trình văn phòng, khách sạn, showroom, trường học, bệnh viện, trung tâm thương mại, nhà máy hoặc khu sản xuất, gió tươi và gió thải có vai trò quan trọng. Nếu gió tươi cấp không đủ, không gian có thể bí, nồng độ khí ô nhiễm tích tụ hoặc chất lượng không khí giảm. Nếu gió thải không đạt, mùi, bụi, khí nóng hoặc khí thải có thể lan sang khu vực khác.
Một vai trò khác là hỗ trợ giảm tiếng ồn trong hệ thống gió. Tiếng rít tại miệng gió, tiếng rung trên ống gió hoặc tiếng ồn do damper đóng quá nhiều thường liên quan đến lưu lượng, áp suất và vận tốc gió. Khi hệ thống được cân bằng đúng hơn, các điểm có lưu lượng bất thường hoặc áp suất cao cục bộ có thể được phát hiện và xử lý phù hợp.
Cân bằng gió cũng có thể hỗ trợ vận hành năng lượng hợp lý hơn. Khi hệ thống mất cân bằng, đội vận hành có thể phải tăng tốc quạt, hạ nhiệt độ cài đặt hoặc kéo dài thời gian vận hành để bù cho khu vực không đạt. Cách vận hành này có thể làm tăng điện năng nhưng chưa chắc xử lý đúng nguyên nhân. Cân bằng gió giúp xác định khu vực dư gió, thiếu gió và trạng thái phân phối không khí, từ đó tạo cơ sở cho các bước tối ưu vận hành. Tuy nhiên, không nên cam kết mức tiết kiệm điện cụ thể nếu chưa khảo sát hệ thống thực tế.
Xem Thêm HVAC Xanh Là Gì? Xu Hướng Cho Công Trình Hiện Đại
Khi nào cần kiểm tra và hiệu chỉnh cân bằng gió HVAC?
Công trình nên kiểm tra cân bằng gió HVAC sau khi thi công và trước nghiệm thu hệ thống. Đây là thời điểm quan trọng để xác nhận lưu lượng gió thực tế có đạt gần với thiết kế hay không. Nếu bỏ qua bước này, hệ thống có thể được bàn giao trong tình trạng vẫn còn thiếu gió, dư gió, áp suất không phù hợp hoặc một số khu vực chưa đạt điều kiện sử dụng.

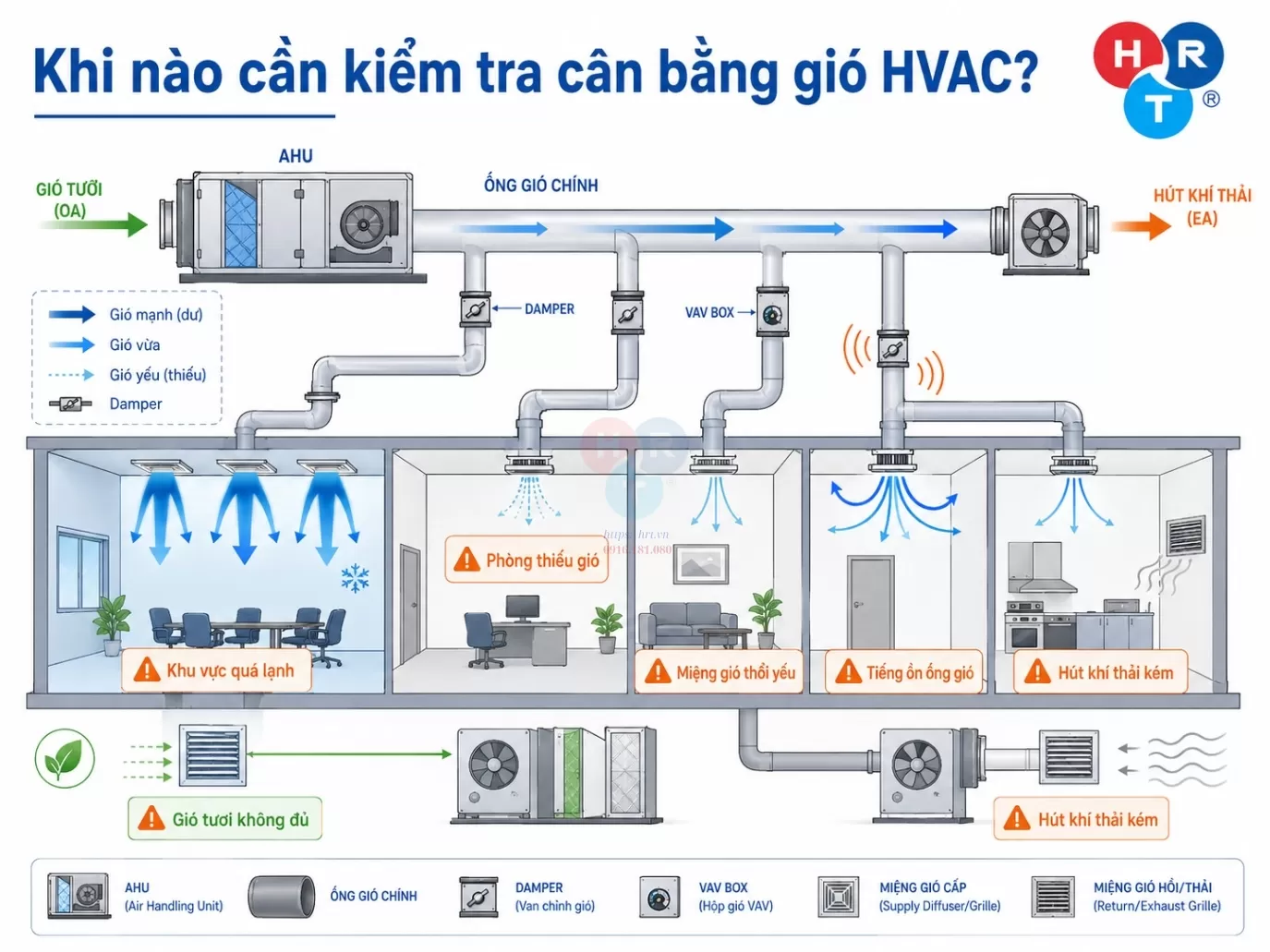

Khi nào cần kiểm tra cân bằng gió HVAC
Cần kiểm tra cân bằng gió khi có phòng thiếu gió hoặc miệng gió thổi yếu. Đây là dấu hiệu rất phổ biến trong các hệ thống ống gió có nhiều nhánh. Khu vực cuối tuyến, khu vực xa AHU hoặc khu vực có nhiều co cút thường dễ bị thiếu lưu lượng nếu hệ thống chưa được cân bằng. Trong trường hợp này, không nên kết luận ngay rằng AHU thiếu công suất. Cần kiểm tra lưu lượng, áp suất, damper, ống gió, lọc gió và tình trạng vận hành của quạt.
Cần kiểm tra khi có khu vực quá lạnh hoặc không đủ mát. Nếu cùng một hệ thống nhưng phòng này quá lạnh, phòng khác lại không đạt nhiệt độ mong muốn, nguyên nhân có thể đến từ phân phối gió sai lệch. Việc chỉ điều chỉnh nhiệt độ cài đặt có thể khiến khu vực đã đủ lạnh càng lạnh hơn, trong khi khu vực thiếu gió vẫn không được xử lý đúng.
Hệ thống phát sinh tiếng ồn cũng là lý do cần kiểm tra cân bằng gió. Tiếng rít, tiếng rung hoặc tiếng ồn tại miệng gió có thể xuất hiện khi vận tốc gió quá cao, damper bị đóng nhiều, áp suất tĩnh không phù hợp hoặc miệng gió làm việc ngoài điều kiện thiết kế. Nếu chỉ thay miệng gió hoặc giảm tốc quạt mà không kiểm tra toàn hệ thống, nguyên nhân chính có thể vẫn còn.
Với hệ thống gió tươi hoặc hút khí thải, cần kiểm tra cân bằng khi chất lượng không khí, mùi hoặc khả năng hút không đạt yêu cầu. Trong văn phòng, thiếu gió tươi có thể làm không gian bí. Trong khu vệ sinh hoặc khu kỹ thuật, hút khí thải không đủ có thể làm mùi lan sang khu vực khác. Trong nhà máy, nhà xưởng hoặc khu sản xuất, lưu lượng hút không phù hợp có thể ảnh hưởng đến điều kiện vận hành tại khu vực phát sinh bụi, hơi nóng hoặc khí thải.
Cân bằng gió cũng cần được kiểm tra sau khi thay đổi mặt bằng hoặc công năng. Khi một không gian mở được chia thành nhiều phòng nhỏ, khi mật độ người tăng, khi dây chuyền sản xuất thay đổi hoặc khi lịch vận hành thay đổi, lưu lượng gió ban đầu có thể không còn phù hợp. Nếu không cân chỉnh lại, hệ thống có thể vận hành lệch so với nhu cầu mới.
Sau khi thay AHU, quạt, Damper, VAV Box, miệng gió hoặc cải tạo tuyến ống, hệ thống cũng cần được kiểm tra lại. Mỗi thay đổi thiết bị hoặc đường gió đều có thể làm thay đổi áp suất, lưu lượng và cân bằng giữa các nhánh. Nếu chỉ thay thiết bị mà không đo lại, đội vận hành khó biết hệ thống có đạt yêu cầu hay không.
Khi doanh nghiệp muốn tối ưu năng lượng HVAC, cân bằng gió cũng là dữ liệu nền cần thiết. Trước khi điều chỉnh tốc độ quạt, setpoint, lịch vận hành hoặc logic điều khiển, cần biết hệ thống đang cấp dư hay thiếu gió ở đâu. Nếu không có dữ liệu lưu lượng, việc tối ưu dễ trở thành điều chỉnh cảm tính.
Dấu hiệu hệ thống HVAC đang mất cân bằng gió
Dấu hiệu dễ nhận thấy nhất là miệng gió thổi yếu hoặc không đều. Trong cùng một tầng hoặc cùng một tuyến ống, một số miệng gió có lưu lượng mạnh, trong khi một số miệng gió gần như không đủ gió. Điều này cho thấy hệ thống có thể đang mất cân bằng lưu lượng hoặc có trở lực bất thường tại một số nhánh.
Một dấu hiệu phổ biến khác là khu vực gần AHU dư gió, còn khu vực xa thiếu gió. Đây là lỗi thường gặp trong hệ thống ống gió nhiều nhánh nếu damper chưa được hiệu chỉnh đúng. Gió có xu hướng đi theo đường có trở lực thấp hơn. Nếu không kiểm soát, các nhánh gần thiết bị có thể nhận nhiều gió hơn, còn các nhánh xa không đạt lưu lượng.
Chênh lệch nhiệt độ lớn giữa các phòng cũng là dấu hiệu cần chú ý. Nếu một phòng luôn quá lạnh trong khi phòng khác luôn nóng hoặc bí, cần kiểm tra lưu lượng gió trước khi kết luận do công suất thiết bị. Trong nhiều trường hợp, thiết bị chính vẫn đủ khả năng, nhưng phân phối gió không hợp lý làm một số khu vực không nhận đúng lưu lượng.
Người dùng phản ánh bí khí, mùi hoặc không đủ thông gió cũng là dấu hiệu mất cân bằng gió. Đây không chỉ là vấn đề điều hòa không khí mà còn liên quan đến gió tươi, gió hồi và gió thải. Nếu lượng gió tươi cấp vào không đủ hoặc hút thải không đúng, không gian có thể không đạt điều kiện thông gió cần thiết.
Tiếng rít, tiếng rung hoặc tiếng ồn tại miệng gió và ống gió là dấu hiệu hệ thống có thể đang vận hành với vận tốc hoặc áp suất không phù hợp. Damper đóng quá nhiều để giảm lưu lượng ở một số nhánh cũng có thể gây tiếng ồn cục bộ. Trường hợp này cần kiểm tra cả lưu lượng và áp suất, không nên chỉ xử lý bằng cách thay miệng gió.
Với hệ có VAV Box hoặc Zone Damper, dấu hiệu mất cân bằng có thể là zone hoạt động không ổn định. Một số VAV Box thường xuyên mở tối đa nhưng vẫn thiếu gió, trong khi một số zone khác lại đóng nhiều và phát sinh ồn. Điều này có thể liên quan đến áp suất tĩnh, cài đặt lưu lượng tối thiểu – tối đa, cảm biến, actuator hoặc logic điều khiển.
Quạt hoặc AHU chạy nhiều nhưng hiệu quả không đạt cũng là dấu hiệu cần kiểm tra. Nếu thiết bị chính hoạt động liên tục, điện năng tiêu thụ tăng nhưng không gian vẫn không đạt yêu cầu, nguyên nhân có thể không nằm ở công suất thiết bị mà nằm ở phân phối gió, trở lực hệ thống, lọc bẩn, coil bẩn, ống gió rò rỉ hoặc damper chỉnh sai.
Xem Thêm Giải Mã Các Chỉ Số Hiệu Suất Năng Lượng HVAC
Nguyên nhân khiến hệ thống HVAC mất cân bằng gió
Nguyên nhân đầu tiên có thể đến từ thiết kế ống gió chưa phù hợp với lưu lượng thực tế. Nếu ống gió quá nhỏ, tuyến ống quá dài, có nhiều co cút hoặc phụ kiện gây tổn thất lớn, một số khu vực có thể không nhận đủ lưu lượng. Khi trở lực hệ thống lớn hơn dự kiến, quạt hoặc AHU có thể không đủ áp để cấp gió đến các nhánh xa.
Sai lệch trong thi công cũng là nguyên nhân thường gặp. Tuyến ống, kích thước ống, vị trí miệng gió, số lượng damper, cửa thăm hoặc cách lắp ống mềm có thể khác với thiết kế. Một đoạn ống mềm bị gập, một nhánh ống bị bóp méo hoặc một damper bị đặt ở vị trí khó tiếp cận đều có thể ảnh hưởng đến cân bằng gió.
Damper chỉnh sai hoặc thiếu vị trí điều chỉnh cũng làm hệ thống khó cân bằng. VCD, Balancing Damper, Motorized Damper và Zone Damper là các thiết bị có vai trò quan trọng trong điều chỉnh lưu lượng. Nếu thiếu damper ở nhánh cần hiệu chỉnh, kỹ thuật viên khó kiểm soát lưu lượng. Nếu damper bị đóng quá nhiều hoặc mở sai, lưu lượng giữa các khu vực có thể lệch rõ rệt.
Lọc gió và coil bẩn là nguyên nhân phổ biến nhưng dễ bị bỏ qua. Khi lọc bám bụi hoặc coil bị cản trở, không khí đi qua AHU hoặc FCU khó hơn. Điều này làm tăng trở lực và giảm lưu lượng gió. Nếu hệ thống thiếu gió nhưng lọc và coil chưa được kiểm tra, việc tăng tốc quạt có thể không xử lý đúng nguyên nhân.
Ống gió rò rỉ hoặc ống mềm bị gập cũng có thể làm lưu lượng thực tế giảm. Gió bị thất thoát trước khi đến miệng gió khiến khu vực sử dụng thiếu lưu lượng. Với các nhánh cuối sử dụng ống mềm, tình trạng gập, võng hoặc bóp méo tiết diện có thể làm gió yếu dù áp suất trên tuyến chính vẫn còn.
Quạt hoặc AHU không đủ áp/lưu lượng cũng là nguyên nhân cần xem xét. Nếu thiết bị được chọn không phù hợp với trở lực thực tế của hệ thống, việc cân bằng gió sẽ khó đạt. Trong trường hợp này, cân bằng gió có thể giúp phát hiện vấn đề, nhưng không thể thay thế việc rà soát thiết kế hoặc điều chỉnh thiết bị nếu cần.
BMS, VAV Box hoặc điều khiển tự động cài đặt chưa phù hợp cũng có thể làm hệ thống phân phối gió không ổn định. Cảm biến đặt sai vị trí, lưu lượng min/max của VAV không đúng, actuator không phản hồi hoặc logic điều khiển chưa phù hợp đều ảnh hưởng đến cân bằng gió. Với hệ hiện đại, cần kiểm tra cả phần cơ khí và phần điều khiển.
Công trình thay đổi công năng nhưng chưa cân chỉnh lại cũng là nguyên nhân phổ biến. Khi số người sử dụng tăng, vách ngăn thay đổi, khu vực sản xuất đổi quy trình hoặc lịch vận hành khác đi, lưu lượng gió ban đầu có thể không còn phù hợp. Nếu hệ thống vẫn vận hành theo trạng thái cũ, mất cân bằng là điều dễ xảy ra.
Xem Thêm HVAC tiết kiệm năng lượng: Cách tối ưu vận hành
Quy trình kiểm tra và hiệu chỉnh cân bằng gió HVAC gồm những bước nào?
Quy trình kiểm tra và hiệu chỉnh cân bằng gió HVAC nên bắt đầu từ việc rà soát hồ sơ thiết kế và lưu lượng yêu cầu. Cần xác định mỗi AHU, tuyến ống, nhánh gió, miệng gió, VAV Box, tuyến gió tươi và tuyến gió thải được thiết kế với lưu lượng bao nhiêu. Nếu không có dữ liệu thiết kế, cần khảo sát hiện trạng và thống nhất tiêu chí kiểm tra phù hợp.

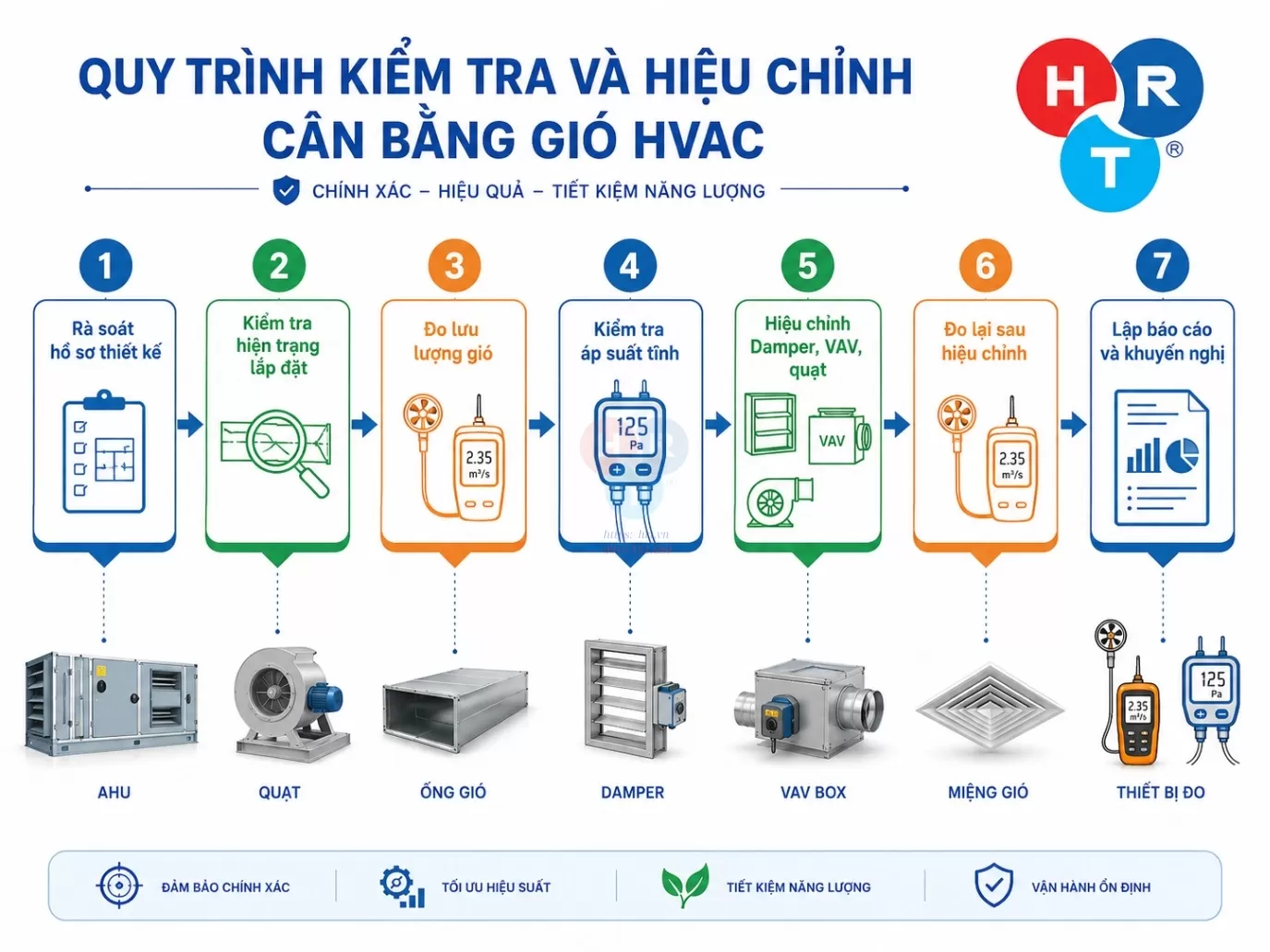

Quy trình kiểm tra và hiệu chỉnh
Sau đó cần kiểm tra hiện trạng lắp đặt. Kỹ thuật viên cần xem hệ thống ống gió có đúng tuyến không, miệng gió có đúng chủng loại không, damper có thể tiếp cận để chỉnh không, VAV Box có lắp đúng không, lọc gió và coil có sạch không, AHU hoặc quạt có vận hành ổn định không. Nếu hệ thống chưa đủ điều kiện vận hành ổn định, số liệu đo có thể không đáng tin cậy.
Bước tiếp theo là đo lưu lượng gió thực tế. Tùy vị trí và mục đích kiểm tra, có thể sử dụng các thiết bị như flow hood, anemometer, pitot tube, manometer hoặc thiết bị đo phù hợp. Việc đo cần thực hiện trong điều kiện hệ thống vận hành rõ ràng, ghi nhận trạng thái quạt, damper, VAV Box, BMS và các yếu tố ảnh hưởng khác.
Cùng với lưu lượng, cần kiểm tra áp suất tĩnh và điều kiện vận hành. Áp suất tĩnh giúp xác định hệ thống có đủ áp để cấp gió đến các nhánh hay không. Nếu lưu lượng không đạt, dữ liệu áp suất giúp khoanh vùng nguyên nhân có thể nằm ở quạt, lọc, coil, damper, ống gió, rò rỉ hoặc VAV Box.
Sau khi có dữ liệu, kỹ thuật viên tiến hành điều chỉnh. Các hạng mục có thể được hiệu chỉnh gồm damper, VAV Box, tốc độ quạt, biến tần hoặc thông số điều khiển trong phạm vi cho phép. Việc điều chỉnh phải dựa trên dữ liệu đo. Không nên chỉnh một điểm riêng lẻ mà không kiểm tra tác động đến toàn hệ thống, vì thay đổi một nhánh có thể làm lưu lượng và áp suất ở nhánh khác thay đổi.
Sau mỗi lần điều chỉnh, cần đo lại để xác nhận kết quả. Đây là điểm rất quan trọng trong cân bằng gió. Nếu chỉ chỉnh mà không đo lại, không thể biết hệ thống đã đạt yêu cầu hay chưa. Với hệ nhiều nhánh hoặc nhiều zone, quá trình đo – chỉnh – đo lại có thể cần thực hiện nhiều vòng để đạt trạng thái phù hợp.
Cuối cùng cần lập báo cáo và khuyến nghị xử lý. Báo cáo nên thể hiện giá trị thiết kế, giá trị đo thực tế, mức sai lệch, trạng thái thiết bị khi đo, vị trí đo và ghi chú kỹ thuật. Nếu hệ thống chưa đạt, cần nêu rõ nguyên nhân có thể và hướng xử lý như vệ sinh lọc, kiểm tra coil, xử lý rò rỉ ống gió, chỉnh lại damper, kiểm tra VAV Box, rà soát BMS hoặc xem lại thiết kế.
Xem Thêm Bảo Trì Hệ Thống HVAC Giải Pháp Toàn Diện Cho Doanh Nghiệp
Các hạng mục cần kiểm tra khi cân bằng gió HVAC
Khi cân bằng gió, AHU và quạt là nhóm hạng mục cần kiểm tra đầu tiên. Cần xem thiết bị có vận hành ổn định không, lưu lượng có phù hợp không, áp suất có đủ không, tốc độ quạt hoặc biến tần đang ở trạng thái nào. Với AHU, cần kiểm tra lọc gió, coil, máng nước ngưng, quạt, dây đai nếu có và các bộ phận ảnh hưởng trực tiếp đến dòng khí.
Hệ thống ống gió cần được kiểm tra về tuyến ống, kích thước, co cút, phụ kiện, rò rỉ, cản trở và khả năng tiếp cận. Một hệ ống gió có nhiều điểm rò rỉ hoặc nhiều đoạn bị cản trở sẽ khó đạt lưu lượng dù thiết bị chính vẫn hoạt động bình thường. Với các nhánh dùng ống mềm, cần kiểm tra tình trạng gập, võng hoặc bóp méo.
Damper và van gió điều chỉnh là hạng mục không thể bỏ qua. VCD, Balancing Damper, Motorized Damper và Zone Damper cần được kiểm tra độ mở thực tế, khả năng điều chỉnh, vị trí lắp đặt và khả năng tiếp cận. Nếu damper bị kẹt, đặt sai vị trí hoặc không có cửa thăm, việc cân bằng sẽ gặp khó khăn.
Miệng gió, diffuser và grille cần được kiểm tra về lưu lượng, tốc độ, hướng gió, tiếng ồn và chủng loại so với thiết kế. Một miệng gió chọn không phù hợp có thể gây tiếng ồn hoặc phân phối gió không đúng. Tuy nhiên, không nên chỉ tập trung vào miệng gió mà bỏ qua toàn bộ hệ thống phía trước.
Với hệ có VAV Box, cần kiểm tra lưu lượng tối thiểu, lưu lượng tối đa, actuator, cảm biến, tín hiệu điều khiển và phản hồi trạng thái. VAV Box chỉ hoạt động đúng khi có đủ áp suất, cài đặt đúng và tín hiệu điều khiển phù hợp. Nếu VAV Box bị lỗi hoặc cài sai, cân bằng gió theo zone sẽ không ổn định.
Các tuyến gió tươi, gió hồi và gió thải cần được kiểm tra theo vai trò của từng hệ. Gió tươi liên quan đến chất lượng không khí trong nhà. Gió hồi ảnh hưởng đến cân bằng của AHU. Gió thải ảnh hưởng đến khả năng hút mùi, hút khí nóng, hút bụi hoặc kiểm soát khu vực có ô nhiễm. Trong nhiều công trình, mất cân bằng không chỉ xảy ra ở gió cấp mà còn ở gió tươi và gió thải.
BMS và điều khiển tự động cũng cần được kiểm tra nếu hệ thống có tích hợp. Cần xem lịch vận hành, setpoint, tín hiệu cảm biến, trạng thái thiết bị, cảnh báo và logic điều khiển. BMS hỗ trợ giám sát nhưng không thay thế đo lưu lượng thực tế tại hiện trường. Nếu tín hiệu BMS sai hoặc cảm biến đặt chưa phù hợp, hệ thống có thể vận hành lệch mà giao diện vẫn hiển thị bình thường.
Xem Thêm HVAC Công Nghiệp: Thành Phần Và Cách Chọn Hệ Phù Hợp
Cân bằng gió HVAC có giúp tiết kiệm năng lượng không?
Cân bằng gió HVAC có thể hỗ trợ vận hành năng lượng hợp lý hơn nếu hệ thống đang phân phối gió sai lệch. Khi một số khu vực dư gió và một số khu vực thiếu gió, đội vận hành thường có xu hướng tăng tốc quạt, hạ nhiệt độ cài đặt hoặc kéo dài thời gian chạy máy để xử lý khu vực chưa đạt. Những điều chỉnh này có thể làm tăng năng lượng tiêu thụ mà vẫn không giải quyết đúng nguyên nhân.
Khi hệ thống được kiểm tra và cân bằng lại, lưu lượng gió có điều kiện phân phối hợp lý hơn. Khu vực thiếu gió được xác định nguyên nhân, khu vực dư gió được điều chỉnh, áp suất và trạng thái damper được kiểm tra. Điều này giúp đội vận hành có cơ sở để điều chỉnh quạt, setpoint hoặc lịch vận hành đúng hơn.
Tuy nhiên, không nên khẳng định cân bằng gió chắc chắn giúp tiết kiệm một tỷ lệ điện năng cụ thể. Mức tiết kiệm phụ thuộc vào hiện trạng mất cân bằng, thiết kế hệ thống, tình trạng thiết bị, điều khiển, bảo trì và cách vận hành sau khi hiệu chỉnh. Một hệ thống đã được thiết kế, thi công và vận hành tốt có thể không có mức cải thiện lớn. Ngược lại, một hệ thống mất cân bằng nghiêm trọng có thể có nhiều cơ hội tối ưu hơn.
Cân bằng gió cũng cần đi cùng bảo trì và điều khiển đúng. Nếu lọc bẩn, coil bẩn, damper kẹt, VAV lỗi hoặc BMS cài sai, việc cân bằng gió đơn lẻ chưa đủ để tối ưu năng lượng. Cần xử lý nguyên nhân kỹ thuật trước khi đánh giá hiệu quả vận hành.
Khi nào cần cân bằng lại hệ thống HVAC sau một thời gian vận hành?
Hệ thống HVAC cần cân bằng lại sau khi thay đổi mặt bằng hoặc bố trí phòng. Khi một không gian mở được chia thành nhiều phòng nhỏ, lưu lượng gió ban đầu có thể không còn phù hợp. Một số phòng mới có thể thiếu gió, trong khi các khu vực khác vẫn dư lưu lượng.
Cần cân bằng lại sau khi tăng mật độ người hoặc thay đổi công năng. Một khu vực trước đây ít người sử dụng có thể chuyển thành phòng họp, phòng đào tạo, khu sản xuất hoặc khu vực có tải nhiệt cao hơn. Khi nhu cầu sử dụng thay đổi, gió cấp, gió tươi và hút thải nếu có cũng cần được xem xét lại.
Sau khi thay thiết bị hoặc cải tạo hệ thống, việc cân bằng lại là cần thiết. Thay AHU, quạt, miệng gió, Damper, VAV Box hoặc tuyến ống đều có thể làm thay đổi lưu lượng và áp suất. Nếu không đo lại, hệ thống có thể vận hành lệch so với yêu cầu mới.
Sau các đợt bảo trì lớn hoặc vệ sinh hệ thống, lưu lượng cũng có thể thay đổi. Khi thay lọc, vệ sinh coil, xử lý rò rỉ ống gió, điều chỉnh quạt hoặc sửa damper, trở lực hệ thống có thể thay đổi. Vì vậy, cần kiểm tra lại nếu hệ thống có dấu hiệu vận hành khác trước.
Khi phản ánh vận hành lặp lại nhiều lần, doanh nghiệp cũng nên kiểm tra cân bằng gió. Nếu người sử dụng liên tục phản ánh nóng, bí, gió yếu, ồn, mùi hoặc không đủ thông gió, cần đo và phân tích thay vì xử lý từng phản ánh riêng lẻ. Cách tiếp cận theo hệ thống sẽ giúp xác định nguyên nhân tốt hơn.
HRT tiếp cận cân bằng gió HVAC theo hướng nào?
Với HRT, việc kiểm tra và hiệu chỉnh cân bằng gió HVAC cần bắt đầu từ khảo sát hiện trạng. Không nên kết luận nguyên nhân chỉ dựa trên việc một phòng thiếu gió, một miệng gió ồn hoặc một khu vực không đủ mát. Cần xem xét toàn bộ hệ thống gồm AHU, FCU nếu có, quạt, ống gió, Damper, VAV Box, miệng gió, gió tươi, gió hồi, gió thải, áp suất tĩnh và điều khiển tự động.
HRT thi công hệ thống điều hòa tại Nghi Sơn Thanh Hóa
Cách tiếp cận phù hợp là kiểm tra lưu lượng cùng áp suất và điều kiện vận hành. Một hệ thống có thể thiếu gió do quạt không đủ áp, nhưng cũng có thể do lọc bẩn, coil bẩn, damper kẹt, ống gió rò rỉ, VAV Box lỗi hoặc BMS cài đặt chưa phù hợp. Nếu không kiểm tra đầy đủ, việc xử lý có thể không đúng nguyên nhân.
Trong phạm vi dịch vụ đã cung cấp, HRT hoạt động với các hạng mục liên quan đến VRV/VRF, Chiller, AHU, FCU, điều hòa công nghiệp, điều hòa nhà xưởng, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động, giải pháp tiết kiệm năng lượng, bảo trì, bảo dưỡng, cải tạo và tối ưu hệ thống HVAC. Với cân bằng gió, các hạng mục thường liên quan trực tiếp là AHU, FCU, hệ thống thông gió, cấp gió tươi, hút khí thải, ống gió, damper, VAV Box, điều khiển tự động, bảo trì và tối ưu vận hành.
Nếu mất cân bằng do lọc bẩn, coil bẩn, rò rỉ ống gió, damper kẹt hoặc BMS cài sai, cần xử lý nguyên nhân trước khi hiệu chỉnh. Nếu hệ thống thay đổi công năng hoặc tuyến ống không còn phù hợp, có thể cần xem xét cải tạo. Nếu thiết bị không đủ áp hoặc lưu lượng so với yêu cầu thực tế, cần đánh giá lại trên cơ sở thiết kế và hiện trạng.
HRT không nên cam kết hiệu quả cải thiện lưu lượng, tiếng ồn, tiện nghi hoặc năng lượng bằng một con số cố định khi chưa khảo sát. Kết quả thực tế phụ thuộc vào thiết kế, thi công, thiết bị, điều khiển, bảo trì và điều kiện vận hành của từng công trình. Cách làm phù hợp là kiểm tra đúng hiện trạng, làm rõ nguyên nhân và đề xuất hướng xử lý theo nhu cầu thực tế.
Với tinh thần Hiểu Đúng – Rõ Ràng – Tận Tâm, HRT hướng đến việc giúp doanh nghiệp đánh giá đúng tình trạng hệ HVAC, hạn chế xử lý theo cảm tính và lựa chọn giải pháp phù hợp để hệ thống vận hành ổn định hơn.
Kết luận
Cân bằng gió HVAC là bước quan trọng để hệ thống điều hòa thông gió phân phối lưu lượng không khí đúng hơn theo thiết kế và nhu cầu vận hành. Khi hệ thống mất cân bằng, công trình có thể gặp tình trạng thiếu gió, dư gió, nhiệt độ không đều, tiếng ồn, gió tươi không đủ, hút thải kém hoặc tiêu tốn năng lượng hơn.
Việc kiểm tra và hiệu chỉnh cân bằng gió cần dựa trên dữ liệu đo, áp suất tĩnh, lưu lượng thực tế, trạng thái AHU, quạt, ống gió, Damper, VAV Box, miệng gió và điều khiển tự động. Không nên chỉ điều chỉnh bằng cảm giác hoặc tự ý đóng/mở damper nếu không có cơ sở kỹ thuật, vì một thay đổi nhỏ có thể ảnh hưởng đến toàn hệ thống.
Nếu doanh nghiệp cần khảo sát, kiểm tra, bảo trì, cải tạo hoặc tối ưu hệ thống HVAC liên quan đến AHU, FCU, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động hoặc giải pháp tiết kiệm năng lượng, HRT có thể đồng hành từ đánh giá hiện trạng, tư vấn phương án đến triển khai kỹ thuật theo nhu cầu thực tế của công trình.
Thông tin liên hệ
Công Ty Điều Hòa Thông Gió HRT
Địa chỉ: Số 9TT7 Đường Foresa 7A, KĐT Sinh Thái Tasco, Phường Xuân Phương, TP Hà Nội, Việt Nam
Hotline: 0916 181 080
Email: CEO@hrt.vn
FAQ về cân bằng gió HVAC
Cân bằng gió HVAC là gì?
Cân bằng gió HVAC là quá trình đo, kiểm tra và hiệu chỉnh lưu lượng gió trong hệ thống điều hòa thông gió để các khu vực nhận đúng lượng gió theo thiết kế hoặc nhu cầu vận hành đã được xác định.
Khi nào cần kiểm tra cân bằng gió HVAC?
Cần kiểm tra khi hệ thống thiếu gió, dư gió, phòng quá lạnh hoặc không đủ mát, có tiếng ồn, gió tươi không đủ, hút khí thải kém, sau thi công, trước nghiệm thu, sau cải tạo hoặc sau khi thay thiết bị.
Cân bằng gió có phải chỉ chỉnh miệng gió không?
Không. Chỉnh miệng gió chỉ là một phần nhỏ. Cân bằng gió cần xem toàn hệ thống gồm AHU, quạt, ống gió, Damper, VAV Box, áp suất tĩnh, lọc gió, coil và điều khiển tự động.
Vì sao AHU chạy nhưng phòng vẫn thiếu gió?
Nguyên nhân có thể do ống gió mất cân bằng, damper đóng sai, lọc bẩn, coil bẩn, áp suất tĩnh không đủ, ống gió rò rỉ, VAV Box lỗi hoặc miệng gió không phù hợp.
Có nên tự chỉnh Damper để tăng gió không?
Không nên chỉnh tùy tiện. Đóng hoặc mở Damper có thể ảnh hưởng đến lưu lượng và áp suất của các nhánh khác. Nên đo trước, hiệu chỉnh có kiểm soát và đo lại sau khi điều chỉnh.
Cân bằng gió có giúp tiết kiệm điện không?
Cân bằng gió có thể hỗ trợ hệ HVAC vận hành hợp lý hơn nếu hệ thống đang cấp dư hoặc thiếu gió. Tuy nhiên, mức tiết kiệm cụ thể phụ thuộc vào thiết kế, thiết bị, điều khiển, bảo trì và hiện trạng thực tế.
BMS có thay thế cân bằng gió được không?
Không. BMS hỗ trợ giám sát trạng thái thiết bị, cảm biến và điều khiển, nhưng vẫn cần đo lưu lượng thực tế tại hiện trường để xác nhận hệ thống có cân bằng hay không.
HRT có thể hỗ trợ gì về cân bằng gió HVAC?
Trong phạm vi dịch vụ đã cung cấp, HRT có thể hỗ trợ khảo sát, kiểm tra, bảo trì, bảo dưỡng, cải tạo và tối ưu hệ thống HVAC liên quan đến AHU, FCU, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động và giải pháp tiết kiệm năng lượng theo nhu cầu thực tế của công trình.
