Commissioning HVAC là bước kiểm tra quan trọng trước khi bàn giao hệ thống điều hòa thông gió cho chủ đầu tư hoặc đơn vị vận hành. Một hệ thống AHU, Chiller, VRV/VRF, FCU, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động và BMS dù đã lắp đặt xong vẫn chưa thể xem là sẵn sàng vận hành nếu chưa được kiểm tra, chạy thử, xác nhận trình tự điều khiển và hoàn thiện hồ sơ bàn giao.
Trong thực tế, nhiều công trình chỉ kiểm tra hệ HVAC theo cách đơn giản: thiết bị có khởi động, có gió, có lạnh hoặc có tín hiệu hiển thị trên tủ điều khiển. Cách kiểm tra này chưa đủ để đánh giá toàn bộ hệ thống. Một AHU có thể chạy nhưng lưu lượng gió chưa đạt. Một Chiller có thể khởi động nhưng hệ nước lạnh chưa cân bằng. Một hệ VRV/VRF có thể làm lạnh nhưng điều khiển, địa chỉ dàn lạnh hoặc nước ngưng vẫn còn lỗi. Một giao diện BMS có thể hiển thị đẹp nhưng tín hiệu phản hồi thực tế chưa đúng.
Vì vậy, Commissioning HVAC không chỉ là bật máy chạy thử. Đây là quá trình kiểm tra có hệ thống nhằm xác nhận các hạng mục HVAC đã được lắp đặt, điều khiển, vận hành và bàn giao phù hợp với yêu cầu thiết kế, yêu cầu của chủ đầu tư và điều kiện vận hành thực tế. Theo Bộ Năng lượng Hoa Kỳ, commissioning là quá trình xác minh kỹ lưỡng rằng các hệ thống trong tòa nhà được lắp đặt và vận hành theo tiêu chí trong hồ sơ thiết kế và kỹ thuật ban đầu.
Bài viết dưới đây được đội ngũ HRT biên soạn nhằm giúp doanh nghiệp hiểu rõ Commissioning HVAC là gì, khác gì với chạy thử, TAB và nghiệm thu, vì sao cần thực hiện trước bàn giao và những hạng mục nào cần kiểm soát để hệ thống vận hành ổn định hơn.
Commissioning HVAC là gì?
Commissioning HVAC, thường viết tắt là Cx HVAC, là quá trình kiểm tra, xác minh, chạy thử, ghi nhận và bàn giao hệ thống HVAC. Mục tiêu của quá trình này là bảo đảm hệ thống được lắp đặt đúng, điều khiển đúng, vận hành đúng và có đủ hồ sơ để đội vận hành tiếp nhận sau bàn giao.

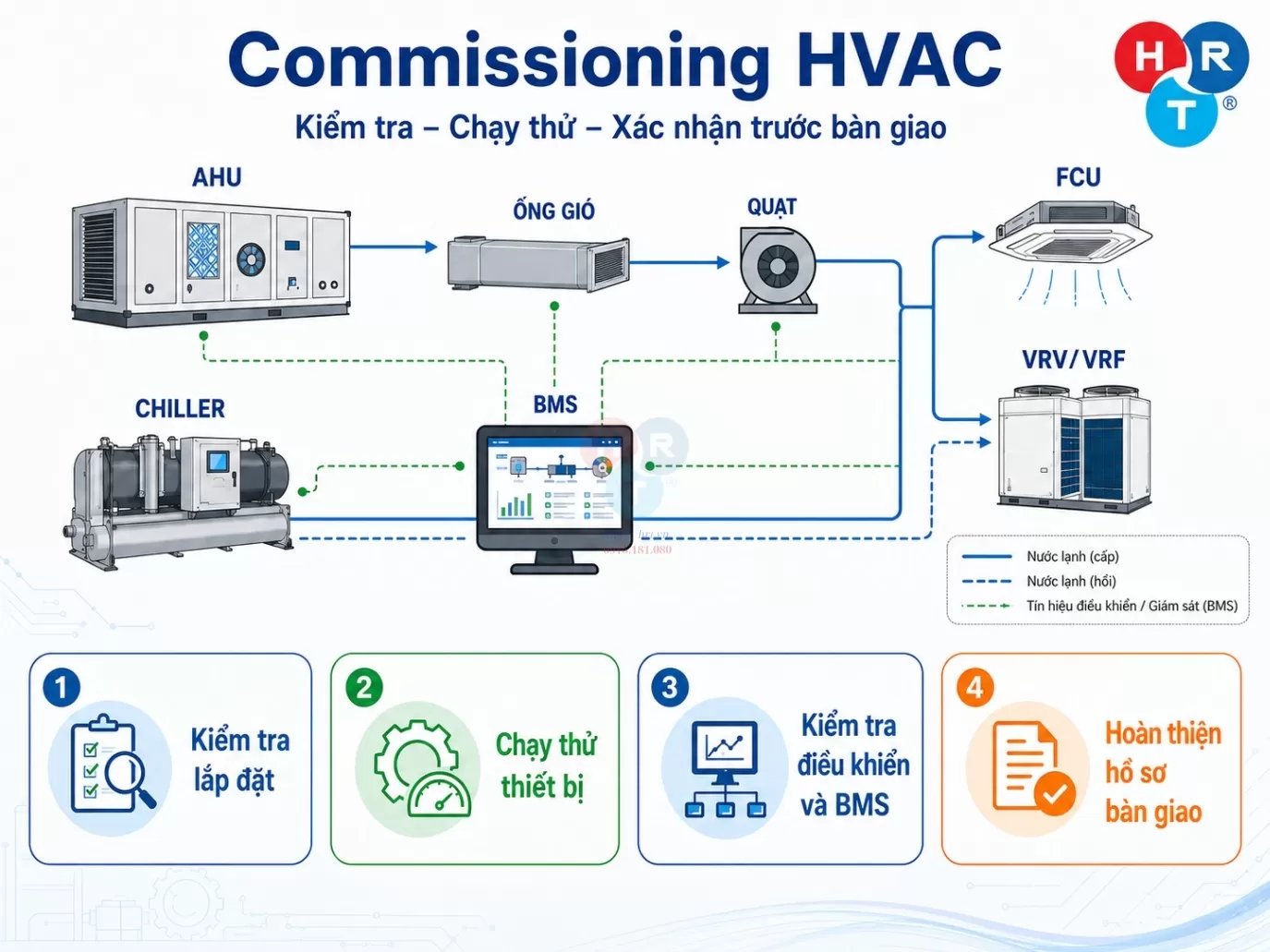

Commissioning HVAC là gì
Trong hệ thống HVAC, commissioning có thể áp dụng cho nhiều hạng mục khác nhau như AHU, FCU, Chiller, VRV/VRF, quạt cấp, quạt hút, ống gió, Damper, VAV Box, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động và BMS. Phạm vi commissioning cụ thể phụ thuộc vào quy mô công trình, hồ sơ thiết kế, hợp đồng, yêu cầu kỹ thuật và giai đoạn triển khai.
Một điểm cần hiểu rõ là commissioning không phải chỉ là chạy thử thiết bị. Chạy thử là một phần trong commissioning, nhưng chưa đủ để xác nhận toàn hệ thống sẵn sàng bàn giao. Một thiết bị có thể khởi động được nhưng vẫn chưa chắc vận hành đúng trình tự. Một quạt có thể quay nhưng damper chưa mở đúng. Một AHU có thể cấp gió nhưng lưu lượng chưa đạt. Một Chiller có thể chạy nhưng tín hiệu điều khiển, interlock hoặc trạng thái cảnh báo chưa được kiểm tra đầy đủ.
Commissioning HVAC cần kiểm tra cả phần lắp đặt, phần vận hành, phần điều khiển và phần hồ sơ. Điều này bao gồm kiểm tra thiết bị, đường ống, ống gió, van, damper, cảm biến, tủ điều khiển, BMS, kết quả TAB nếu có, bản vẽ hoàn công, tài liệu vận hành – bảo trì và hướng dẫn bàn giao cho đội vận hành.
Theo NEBB, Building Systems Commissioning là quá trình được thiết kế để xác minh và ghi nhận rằng tòa nhà đáp ứng các tiêu chí trong yêu cầu của chủ đầu tư về chức năng hệ thống, hiệu năng và khả năng bảo trì. Đây là cơ sở quan trọng để hiểu commissioning không phải thủ tục hình thức, mà là quá trình xác nhận hệ thống dựa trên yêu cầu vận hành thực tế.
Xem Thêm Điều Hòa Công Nghiệp VRV
Xem Thêm Điều Hòa Công Nghiệp Chiller
Xem Thêm Điều Hòa Công Nghiệp Packaged
Vì sao Commissioning HVAC cần thực hiện trước bàn giao?
Commissioning HVAC cần được thực hiện trước bàn giao vì đây là giai đoạn cuối cùng để phát hiện và xử lý các vấn đề kỹ thuật trước khi hệ thống đi vào vận hành chính thức. Khi công trình đã bàn giao và người sử dụng bắt đầu hoạt động, việc sửa lỗi HVAC thường phức tạp hơn, ảnh hưởng nhiều hơn đến vận hành và có thể gây tranh chấp giữa các bên.

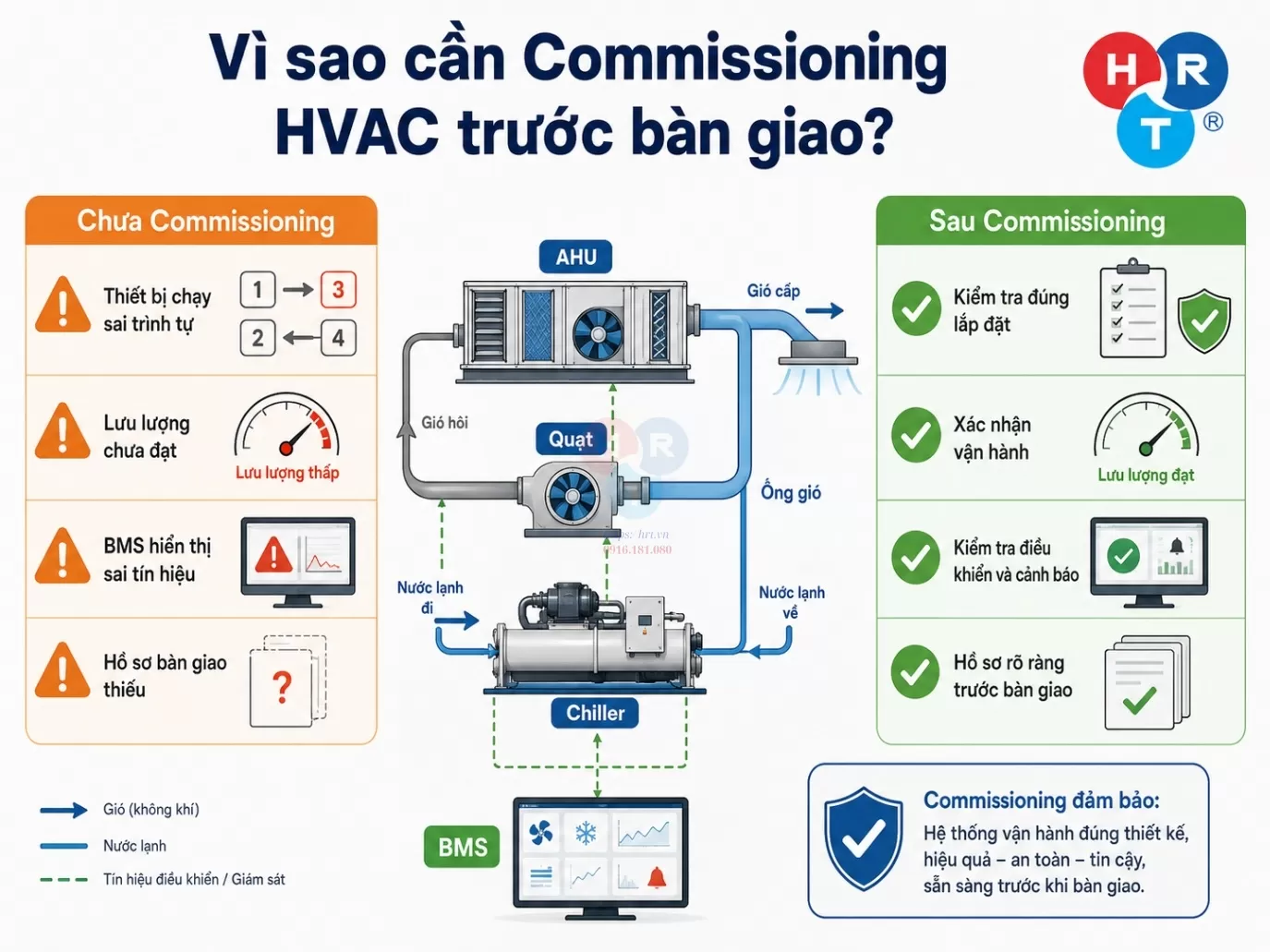

Vì sao cần Commissioning HVAC
Lý do đầu tiên là commissioning giúp xác nhận hệ thống đã được lắp đặt đúng theo thiết kế. Trong quá trình thi công, các sai lệch có thể phát sinh ở nhiều hạng mục như vị trí thiết bị, tuyến ống, đường ống gió, van, damper, cảm biến, nguồn điện, tín hiệu điều khiển hoặc khả năng tiếp cận bảo trì. Nếu không kiểm tra trước bàn giao, các sai lệch này có thể chỉ được phát hiện khi hệ thống vận hành thực tế và phát sinh lỗi.
Lý do thứ hai là commissioning giúp phát hiện lỗi trước khi công trình đưa vào sử dụng. Bộ Năng lượng Hoa Kỳ nêu rằng commissioning HVAC thường phát hiện thiết bị lỗi và các sai sót có thể gây lãng phí năng lượng, ảnh hưởng đến chất lượng không khí trong nhà và tiện nghi người sử dụng. Điều này cho thấy commissioning có vai trò trực tiếp trong việc kiểm soát chất lượng vận hành trước khi hệ thống được bàn giao chính thức.
Lý do thứ ba là commissioning giúp kiểm tra trình tự điều khiển và BMS. Trong nhiều hệ HVAC hiện đại, lỗi không nằm ở thiết bị cơ khí mà nằm ở logic điều khiển. Ví dụ, quạt chạy khi damper chưa mở, AHU hoạt động sai lịch, cảm biến gửi tín hiệu không chính xác, BMS hiển thị sai trạng thái hoặc cảnh báo không kích hoạt đúng. Những lỗi này có thể khó phát hiện nếu chỉ kiểm tra thiết bị bằng mắt hoặc chạy thử đơn giản.
Lý do thứ tư là commissioning giúp làm rõ tình trạng hệ thống bằng dữ liệu. Khi có checklist, biên bản chạy thử, kết quả TAB, thông số vận hành và hồ sơ bàn giao, chủ đầu tư không chỉ nhận hệ thống bằng cảm giác “máy đã chạy” mà có cơ sở kỹ thuật để đánh giá. Điều này rất quan trọng với các công trình có nhiều thiết bị, nhiều khu vực sử dụng hoặc yêu cầu vận hành ổn định lâu dài.
Lý do thứ năm là commissioning giúp giảm rủi ro tranh chấp sau bàn giao. Nếu không có biên bản và dữ liệu kiểm tra, khi hệ thống phát sinh vấn đề, rất khó xác định lỗi đến từ thiết kế, thi công, thiết bị, điều khiển hay vận hành. Ngược lại, hồ sơ commissioning rõ ràng giúp các bên có cơ sở kiểm tra lại, xử lý tồn tại và tiếp nhận hệ thống minh bạch hơn.
Commissioning HVAC khác gì với chạy thử, nghiệm thu và TAB?
Trong thực tế, Commissioning HVAC, chạy thử, nghiệm thu và TAB thường bị nhầm lẫn. Đây là các hoạt động có liên quan nhưng không giống nhau.
Chạy thử là quá trình kiểm tra thiết bị hoặc hệ thống có thể khởi động và hoạt động hay không. Chạy thử có thể được thực hiện ở cấp thiết bị riêng lẻ hoặc cấp hệ thống. Ví dụ, chạy thử AHU, chạy thử quạt hút, chạy thử FCU, chạy thử bơm nước lạnh hoặc chạy thử Chiller. Tuy nhiên, chạy thử thường mới trả lời câu hỏi thiết bị có hoạt động được không, chưa đủ để xác nhận toàn hệ thống đã phối hợp đúng theo thiết kế.
Nghiệm thu là bước xác nhận hạng mục đạt yêu cầu để bàn giao hoặc chuyển sang giai đoạn tiếp theo. Nghiệm thu có thể dựa trên hồ sơ, biên bản, kiểm tra thực tế và kết quả chạy thử. Trong khi đó, commissioning là quá trình kiểm tra, xác minh, xử lý thiếu sót và ghi nhận dữ liệu để việc nghiệm thu có cơ sở kỹ thuật rõ ràng hơn.
TAB là viết tắt của Testing, Adjusting and Balancing, nghĩa là kiểm tra, điều chỉnh và cân bằng. TAB thường tập trung vào lưu lượng gió hoặc lưu lượng nước, chẳng hạn đo và cân bằng lưu lượng gió tại miệng gió, lưu lượng qua AHU, lưu lượng gió tươi, gió thải hoặc lưu lượng nước lạnh. Kết quả TAB là dữ liệu quan trọng trong commissioning, nhưng TAB không thay thế toàn bộ commissioning.
Nói cách khác, TAB tập trung vào lưu lượng, còn commissioning kiểm tra tổng thể hơn. Commissioning cần xem hệ thống có lắp đúng không, thiết bị có chạy không, điều khiển có đúng logic không, BMS có phản hồi đúng không, kết quả TAB có phù hợp không, cảnh báo có hoạt động không, hồ sơ bàn giao có đủ không và đội vận hành có được hướng dẫn đầy đủ không.
Vì vậy, không nên thay thế commissioning bằng kiểm tra cảm quan. Việc hệ thống có lạnh, có gió hoặc thiết bị chạy được chưa đủ để kết luận hệ HVAC sẵn sàng bàn giao. Với các công trình thương mại, văn phòng, khách sạn, nhà máy hoặc dự án có yêu cầu kỹ thuật cao, cần có quy trình kiểm tra rõ ràng, dữ liệu đo và hồ sơ bàn giao đầy đủ.
Commissioning HVAC nên bắt đầu từ giai đoạn nào?
Nhiều người nghĩ commissioning chỉ bắt đầu khi hệ thống đã lắp đặt xong. Cách hiểu này chưa đầy đủ. Commissioning tốt nên được chuẩn bị từ sớm, đặc biệt với các công trình có nhiều thiết bị HVAC, hệ điều khiển tự động hoặc yêu cầu vận hành phức tạp.
Ở giai đoạn thiết kế hoặc chuẩn bị dự án, commissioning cần làm rõ yêu cầu vận hành của chủ đầu tư, phạm vi kiểm tra và tiêu chí bàn giao. Các yêu cầu này có thể liên quan đến công năng sử dụng, nhiệt độ, thông gió, kiểm soát độ ẩm, vận hành theo lịch, khả năng bảo trì, tích hợp BMS và hồ sơ bàn giao. ASHRAE cho biết commissioning process có thể áp dụng xuyên suốt các giai đoạn từ trước thiết kế đến vận hành đối với các hệ HVAC&R.
Ở giai đoạn thi công, commissioning cần chú ý đến khả năng kiểm tra và bảo trì sau này. Ví dụ, AHU cần có không gian tiếp cận lọc gió, coil, quạt và máng nước ngưng. VAV Box, Damper hoặc van điều khiển cần có cửa thăm để kiểm tra. Cảm biến cần lắp đúng vị trí. BMS cần có điểm kết nối và tín hiệu rõ ràng. Nếu các yếu tố này bị bỏ qua trong thi công, quá trình chạy thử và vận hành sau bàn giao sẽ gặp khó khăn.
Ở giai đoạn chạy thử đơn động, từng thiết bị cần được kiểm tra riêng. AHU, FCU, Chiller, quạt, bơm, damper motor, van điều khiển, cảm biến và tủ điều khiển cần được xác nhận trước khi chạy liên động. Mục tiêu là bảo đảm từng hạng mục cơ bản hoạt động đúng trước khi kiểm tra phối hợp toàn hệ thống.
Ở giai đoạn chạy thử liên động và kiểm tra chức năng, các thiết bị cần được kiểm tra theo trình tự vận hành thực tế. Đây là bước quan trọng vì hệ HVAC không vận hành như các thiết bị rời rạc. AHU cần phối hợp với damper, quạt, cảm biến, van điều khiển và BMS. Hệ Chiller cần phối hợp với bơm, van, cảm biến nhiệt độ, lưu lượng và điều khiển. Hệ thông gió cần phối hợp với quạt cấp, quạt hút, damper và các tín hiệu điều khiển liên quan.
Ở giai đoạn bàn giao, commissioning cần hoàn thiện hồ sơ, hướng dẫn vận hành và ghi nhận các tồn tại còn lại nếu có. Đội vận hành cần hiểu hệ thống hoạt động theo logic nào, thông số nào cần theo dõi, lỗi nào cần cảnh báo và hạng mục nào cần bảo trì định kỳ.
Quy trình Commissioning HVAC thường gồm những bước nào?
Quy trình Commissioning HVAC có thể thay đổi theo quy mô công trình, nhưng về nguyên tắc cần có các bước kiểm tra rõ ràng từ hồ sơ đến hiện trường.

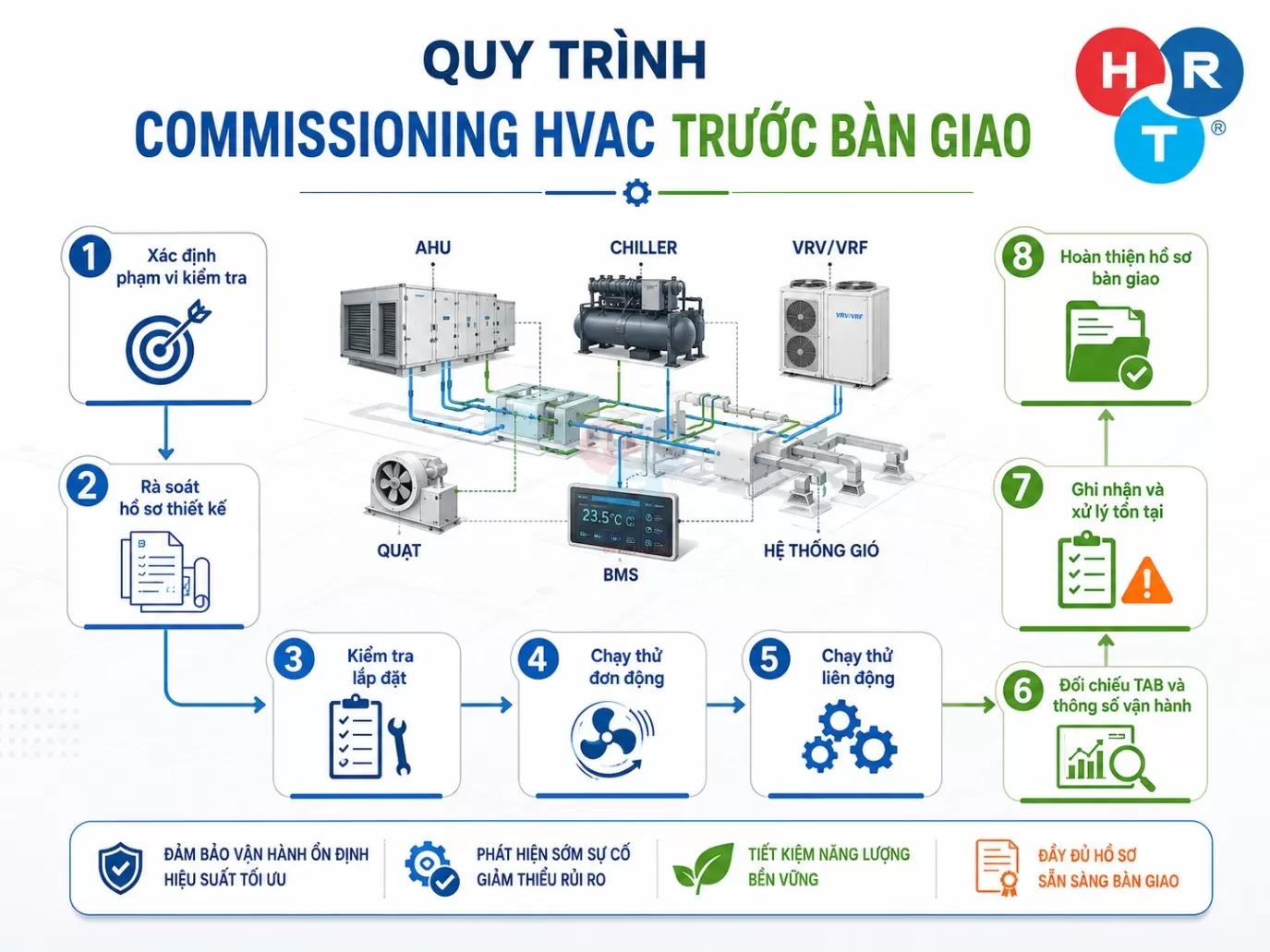

Quy trình Commissioning HVAC
Bước đầu tiên là xác định yêu cầu vận hành và phạm vi commissioning. Cần làm rõ hệ thống nào được kiểm tra, tiêu chí đánh giá là gì, ai chịu trách nhiệm từng phần và hồ sơ nào cần bàn giao. Nếu phạm vi không rõ, quá trình commissioning dễ bị hiểu thành một buổi chạy thử đơn giản thay vì kiểm tra có hệ thống.
Bước tiếp theo là rà soát hồ sơ thiết kế, shop drawing và tài liệu thiết bị. Đây là cơ sở để biết hệ thống đáng lẽ phải vận hành như thế nào. Cần kiểm tra thông số AHU, FCU, Chiller, VRV/VRF, quạt, bơm, đường ống, ống gió, damper, cảm biến, tủ điều khiển, BMS và trình tự vận hành. Nếu hồ sơ thiếu hoặc không thống nhất, cần làm rõ trước khi chạy thử.
Sau đó là kiểm tra lắp đặt trước chạy thử. Thiết bị cần được kiểm tra về vị trí, kết nối điện, kết nối điều khiển, đường ống, ống gió, van, damper, bảo ôn, lọc gió, nước ngưng và điều kiện an toàn cần thiết. Với hệ ống gió, cần kiểm tra cửa thăm, damper, VAV Box, miệng gió và tuyến gió. Với hệ nước lạnh, cần kiểm tra đường ống, van, bơm, bảo ôn và các điểm đo cần thiết.
Bước chạy thử đơn động được thực hiện cho từng thiết bị riêng lẻ. AHU cần kiểm tra quạt, lọc, coil, van điều khiển, nước ngưng và tín hiệu điều khiển. FCU cần kiểm tra cấp nguồn, quạt, van, nước ngưng và điều khiển. Chiller cần kiểm tra điều kiện khởi động, trạng thái vận hành và tín hiệu liên quan theo tài liệu kỹ thuật. Quạt cấp, quạt hút, damper motor và van điều khiển cần được xác nhận trước khi chạy liên động.
Bước chạy thử liên động và kiểm tra chức năng là phần quan trọng của commissioning. Ở bước này, cần kiểm tra các thiết bị phối hợp với nhau theo logic điều khiển. Ví dụ, damper có mở trước khi quạt chạy không, AHU có chạy theo lịch không, cảm biến có gửi tín hiệu đúng không, cảnh báo có hiển thị trên BMS không, thiết bị có dừng khi có điều kiện cảnh báo phù hợp không. Không nên xem hệ thống đạt chỉ vì từng thiết bị riêng lẻ đã chạy.
Sau đó cần đối chiếu kết quả TAB và các thông số vận hành. Với hệ thống gió, kết quả TAB giúp xác nhận lưu lượng tại các khu vực có đạt gần thiết kế hay không. Với hệ nước, dữ liệu lưu lượng, áp suất và nhiệt độ cần được xem xét theo phạm vi dự án. Nếu kết quả TAB chưa đạt, commissioning cần ghi nhận tồn tại và yêu cầu xử lý trước khi bàn giao.
Các lỗi phát hiện trong commissioning cần được lập thành danh sách tồn tại. Danh sách này cần ghi rõ lỗi, vị trí, mức độ ảnh hưởng, bên phụ trách xử lý và trạng thái sau khi khắc phục. Sau khi xử lý, cần kiểm tra lại để xác nhận lỗi đã được giải quyết.
Bước cuối cùng là hoàn thiện hồ sơ bàn giao và hướng dẫn vận hành. Hồ sơ cần giúp đội vận hành hiểu hệ thống đã được kiểm tra ra sao, thiết bị nào đang vận hành, thông số nào cần theo dõi và cần bảo trì hạng mục nào sau bàn giao.
Các hạng mục cần kiểm tra khi Commissioning HVAC
Với AHU và FCU, commissioning cần kiểm tra tình trạng lắp đặt, lọc gió, coil, quạt, dây đai nếu có, máng và đường thoát nước ngưng, van điều khiển, cảm biến, lưu lượng gió và khả năng vận hành theo chế độ thiết kế. AHU không chỉ cần chạy được, mà còn cần cấp gió đúng, thoát nước ngưng tốt, lọc gió lắp đúng và điều khiển phản hồi phù hợp.
Với Chiller và hệ nước lạnh, cần kiểm tra Chiller, bơm, van, đường ống, bảo ôn, lưu lượng nước, nhiệt độ nước cấp – hồi, tín hiệu điều khiển và điều kiện vận hành theo hồ sơ thiết kế. Không nên đưa một thông số nhiệt độ hoặc áp suất cố định cho mọi công trình, vì mỗi dự án có yêu cầu thiết kế và thiết bị khác nhau.
Với VRV/VRF, commissioning cần kiểm tra dàn nóng, dàn lạnh, đường ống đồng, đường nước ngưng, nguồn điện, điều khiển, địa chỉ thiết bị, chế độ vận hành và cảnh báo theo tài liệu kỹ thuật của hệ thống. Các lỗi như sai địa chỉ, kết nối điều khiển chưa đúng, nước ngưng thoát kém hoặc đường ống không đạt yêu cầu đều có thể gây vấn đề sau bàn giao.
Với hệ thống ống gió, Damper và VAV Box, cần kiểm tra tuyến ống, cửa thăm, damper, motorized damper, VAV Box, miệng gió, lưu lượng gió, áp suất và khả năng điều khiển theo zone. Nếu hệ thống có VAV Box, cần kiểm tra cài đặt lưu lượng tối thiểu, tối đa và phản hồi actuator. Nếu hệ thống có damper điều khiển tự động, cần kiểm tra tín hiệu đóng/mở và phản hồi trạng thái nếu có.
Với hệ thông gió, cấp gió tươi và hút khí thải, cần kiểm tra quạt cấp, quạt hút, tuyến ống, damper, lưu lượng gió tươi, lưu lượng hút thải, chiều gió, vị trí xả và khả năng vận hành theo nhu cầu công trình. Đây là các hạng mục rất quan trọng với văn phòng, khách sạn, nhà máy, nhà xưởng, khu vệ sinh, phòng kỹ thuật và khu vực có phát sinh mùi hoặc khí thải.
Với hệ điều khiển tự động và BMS, cần kiểm tra tín hiệu cảm biến, trạng thái thiết bị, cảnh báo, lịch vận hành, interlock, hiển thị trên BMS và phản hồi điều khiển. Không nên xem BMS là đạt chỉ vì giao diện hiển thị đầy đủ. Cần kiểm tra tín hiệu thực tế từ thiết bị hiện trường, vì sai lệch tín hiệu có thể làm đội vận hành hiểu sai trạng thái hệ thống.
Những lỗi thường gặp nếu bỏ qua Commissioning HVAC
Một lỗi thường gặp là thiết bị chạy nhưng không đúng trình tự. Ví dụ, quạt chạy khi damper chưa mở, AHU hoạt động sai lịch, bơm không chạy theo interlock, cảm biến không phản hồi đúng hoặc thiết bị không dừng khi xuất hiện điều kiện cảnh báo. Những lỗi này có thể không xuất hiện nếu chỉ kiểm tra thiết bị riêng lẻ.
Lỗi thứ hai là hệ thống có lạnh nhưng không đủ lưu lượng. Một khu vực có thể cảm thấy mát tạm thời, nhưng lưu lượng gió hoặc nước chưa đạt thiết kế. Sau khi công trình đi vào sử dụng đầy tải, vấn đề thiếu gió, thiếu nước lạnh hoặc nhiệt độ không ổn định mới bộc lộ rõ. Đây là lý do commissioning cần dùng dữ liệu TAB và các phép đo vận hành để đánh giá.
Lỗi thứ ba là BMS hiển thị nhưng tín hiệu không đúng. Trong một số công trình, màn hình BMS có thể hiển thị trạng thái thiết bị, nhưng tín hiệu phản hồi, cảnh báo hoặc giá trị cảm biến chưa khớp với thực tế. Nếu không kiểm tra từng điểm quan trọng, đội vận hành có thể đưa ra quyết định sai khi hệ thống có sự cố.
Lỗi thứ tư là hồ sơ bàn giao thiếu hoặc không đủ cho vận hành. Nếu thiếu bản vẽ hoàn công, tài liệu O&M, thông số cài đặt, biên bản chạy thử, báo cáo TAB hoặc hướng dẫn vận hành, đội facility sẽ gặp khó khăn khi bảo trì và xử lý sự cố sau bàn giao.
Lỗi thứ năm là các lỗi nhỏ trở thành sự cố vận hành. Cảm biến đặt sai vị trí, damper kẹt, nước ngưng thoát kém, bảo ôn chưa kín, lọc gió lắp sai hoặc van điều khiển phản hồi không đúng đều có thể gây vấn đề lớn khi hệ thống vận hành liên tục. Commissioning giúp phát hiện sớm các lỗi này để xử lý trước khi hệ thống được bàn giao chính thức.
Hồ sơ Commissioning HVAC cần có những gì?
Hồ sơ Commissioning HVAC cần phản ánh được hệ thống đã được kiểm tra như thế nào, kết quả ra sao và còn tồn tại gì cần xử lý. Đây là tài liệu quan trọng cho chủ đầu tư, tư vấn giám sát, nhà thầu và đội vận hành sau bàn giao.
Trước hết cần có checklist kiểm tra lắp đặt. Checklist giúp xác nhận từng thiết bị đã được lắp đúng vị trí, đủ kết nối, đủ điều kiện chạy thử và có khả năng tiếp cận bảo trì. Với hệ HVAC, checklist có thể áp dụng cho AHU, FCU, Chiller, VRV/VRF, quạt, bơm, ống gió, đường ống, damper, van điều khiển, cảm biến và tủ điện.
Tiếp theo là biên bản chạy thử thiết bị. Biên bản cần ghi nhận kết quả chạy thử đơn động và liên động của các thiết bị liên quan. Một biên bản tốt không chỉ ghi “đạt” hoặc “không đạt”, mà cần thể hiện trạng thái vận hành, thông số chính, cảnh báo nếu có và ghi chú kỹ thuật cần xử lý.
Báo cáo TAB nếu có trong phạm vi dự án cũng là tài liệu quan trọng. Báo cáo này cung cấp dữ liệu về lưu lượng gió, lưu lượng nước, áp suất và mức cân bằng hệ thống. Commissioning cần sử dụng dữ liệu TAB để xác nhận hệ thống có vận hành gần với yêu cầu thiết kế hay không.
Hồ sơ cũng cần có kết quả kiểm tra BMS và điều khiển tự động. Phần này nên ghi nhận tín hiệu vào/ra, trạng thái thiết bị, cảnh báo, interlock, lịch vận hành và trình tự điều khiển. Với hệ thống hiện đại, đây là nhóm tài liệu rất quan trọng vì nhiều lỗi vận hành xuất phát từ điều khiển.
Ngoài ra, cần có danh sách tồn tại và biên bản khắc phục. Các lỗi phát hiện trong commissioning cần được ghi nhận, phân công xử lý và kiểm tra lại. Nếu có tồn tại chưa xử lý tại thời điểm bàn giao, cần làm rõ phạm vi, trách nhiệm và kế hoạch hoàn thiện.
Cuối cùng là bản vẽ hoàn công, tài liệu O&M và hướng dẫn vận hành. Đây là cơ sở để đội vận hành tiếp nhận hệ thống. Nếu hồ sơ thiếu hoặc không đúng hiện trạng, việc bảo trì và xử lý sự cố sau bàn giao sẽ gặp nhiều khó khăn.
Commissioning HVAC có giúp tiết kiệm năng lượng không?
Commissioning HVAC có thể hỗ trợ tiết kiệm năng lượng nếu quá trình kiểm tra phát hiện các lỗi gây lãng phí và các lỗi đó được khắc phục đúng cách. Ví dụ, hệ thống có thể đang vận hành sai lịch, quạt chạy khi không cần thiết, damper không đóng/mở đúng, AHU cấp dư gió, cảm biến sai lệch hoặc BMS chưa điều khiển đúng logic. Khi các lỗi này được phát hiện và xử lý, hệ thống có điều kiện vận hành hợp lý hơn.
Tuy nhiên, không nên viết commissioning chắc chắn giúp tiết kiệm một tỷ lệ điện năng cố định. Mức tiết kiệm phụ thuộc vào hiện trạng hệ thống, lỗi phát hiện được, thiết kế ban đầu, điều khiển, tải vận hành, chất lượng bảo trì và cách đội vận hành sử dụng hệ thống sau bàn giao. Một hệ thống đã được thiết kế và vận hành tốt có thể không có mức cải thiện lớn, trong khi một hệ thống có nhiều lỗi điều khiển có thể có tiềm năng tối ưu cao hơn.
Commissioning tạo nền tảng cho vận hành ổn định vì hệ thống được kiểm tra, chạy thử, ghi nhận thông số và bàn giao hồ sơ rõ ràng. Khi đội vận hành có dữ liệu ban đầu, họ có thể theo dõi sự thay đổi của hệ thống theo thời gian. Nếu sau này lưu lượng giảm, cảnh báo tăng hoặc điện năng tiêu thụ bất thường, dữ liệu commissioning sẽ là cơ sở để so sánh.
Tuy nhiên, commissioning không thay thế bảo trì. Sau bàn giao, hệ thống vẫn cần vệ sinh lọc gió, kiểm tra coil, kiểm tra damper, kiểm tra cảm biến, theo dõi BMS, bảo trì quạt, bơm, Chiller, AHU, FCU và các thiết bị liên quan. Nếu không bảo trì, hệ thống vẫn có thể giảm hiệu quả theo thời gian dù đã commissioning tốt trước bàn giao.
Xem Thêm HVAC Công Nghiệp: Thành Phần Và Cách Chọn Hệ Phù Hợp
Khi nào cần recommissioning hoặc retro-commissioning?
Sau một thời gian vận hành, hệ HVAC có thể không còn giữ trạng thái như lúc bàn giao. Vì vậy, công trình có thể cần recommissioning hoặc retro-commissioning tùy tình trạng thực tế.
Recommissioning là commissioning lại một hệ thống đã từng được commissioning trước đó. Hoạt động này thường được thực hiện sau một thời gian vận hành, sau khi công trình thay đổi công năng hoặc khi hệ thống có dấu hiệu không còn đáp ứng yêu cầu ban đầu.
Retro-commissioning thường áp dụng cho công trình hiện hữu chưa từng được commissioning đầy đủ hoặc không còn hồ sơ kiểm tra rõ ràng. Mục tiêu là rà soát lại hệ thống đang vận hành để phát hiện lỗi, xác định điểm chưa phù hợp và đề xuất hướng cải thiện.
Công trình nên xem xét recommissioning hoặc retro-commissioning khi mặt bằng, mật độ người, lịch vận hành hoặc dây chuyền sản xuất thay đổi. Ví dụ, một khu văn phòng chuyển thành phòng họp, một khu nhà xưởng thay đổi dây chuyền, một khách sạn cải tạo khu chức năng hoặc một tòa nhà thay đổi lịch sử dụng. Những thay đổi này làm nhu cầu HVAC khác với thiết kế ban đầu.
Cũng nên kiểm tra lại khi hệ thống phát sinh nhiều phản ánh vận hành như nóng, bí, gió yếu, tiếng ồn, BMS báo lỗi, thiết bị chạy không ổn định hoặc chi phí vận hành tăng bất thường. Trước khi thay thiết bị lớn, cần xác định nguyên nhân có nằm ở thiết kế, điều khiển, lưu lượng, bảo trì hay vận hành hay không.
Recommissioning hoặc retro-commissioning cũng hữu ích trước khi cải tạo hoặc tối ưu hệ HVAC. Khi có dữ liệu kiểm tra, doanh nghiệp có thể tránh thay thiết bị khi chưa cần thiết và tập trung xử lý đúng nguyên nhân kỹ thuật.
Xem Thêm Bảo Trì Hệ Thống HVAC Giải Pháp Toàn Diện Cho Doanh Nghiệp
HRT tiếp cận Commissioning HVAC theo hướng nào?
Với HRT, việc kiểm tra hệ HVAC trước hoặc sau bàn giao cần bắt đầu từ hiện trạng thực tế của công trình. Mỗi hệ thống có cấu hình, thiết bị, điều khiển, công năng và lịch vận hành khác nhau. Vì vậy, không nên kết luận hệ thống đạt hay chưa đạt chỉ dựa trên việc thiết bị có chạy được.
HRT thi công hệ thống Điều Hòa Thông Gió tại Nghi Sơn Thanh Hóa
Trong phạm vi dịch vụ đã cung cấp, HRT hoạt động với các hạng mục liên quan đến VRV/VRF, Chiller, AHU, FCU, điều hòa công nghiệp, điều hòa nhà xưởng, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động, giải pháp tiết kiệm năng lượng, bảo trì, bảo dưỡng, cải tạo và tối ưu hệ thống HVAC. Với commissioning hoặc kiểm tra trước bàn giao, các hạng mục cần xem xét thường liên quan đến thiết bị chính, hệ thống gió, hệ nước nếu có, điều khiển tự động, BMS, lưu lượng, hồ sơ vận hành và khả năng bảo trì.
Cách tiếp cận phù hợp là kiểm tra hệ thống theo dữ liệu, không chỉ theo cảm quan. Điều này có nghĩa là cần xem xét hồ sơ, kiểm tra hiện trường, chạy thử thiết bị, đối chiếu trình tự điều khiển, rà soát tín hiệu BMS nếu có, kiểm tra kết quả TAB nếu thuộc phạm vi và ghi nhận các tồn tại cần xử lý.
Commissioning cũng cần được kết hợp với bảo trì, cải tạo và tối ưu vận hành sau bàn giao. Một hệ thống được bàn giao tốt vẫn cần được bảo trì đúng. Nếu công trình thay đổi công năng hoặc hệ thống vận hành lâu năm, cần kiểm tra lại để xác định có cần cân chỉnh, bảo trì, cải tạo hoặc tối ưu không.
HRT không nên cam kết hiệu quả vận hành, tiết kiệm năng lượng hoặc cải thiện tiện nghi bằng một tỷ lệ cố định khi chưa khảo sát. Kết quả thực tế phụ thuộc vào thiết kế, thi công, thiết bị, điều khiển, hồ sơ bàn giao và điều kiện vận hành của từng công trình.
Với tinh thần Hiểu Đúng – Rõ Ràng – Tận Tâm, HRT hướng đến việc giúp doanh nghiệp kiểm tra đúng hiện trạng, làm rõ vấn đề kỹ thuật và lựa chọn hướng xử lý phù hợp trước hoặc sau bàn giao hệ HVAC.
Kết luận
Commissioning HVAC là quá trình kiểm tra, xác minh, chạy thử và ghi nhận hệ thống HVAC trước khi bàn giao. Quá trình này giúp xác nhận các hạng mục như AHU, FCU, Chiller, VRV/VRF, thông gió, cấp gió tươi, hút khí thải, BMS và điều khiển tự động đã được lắp đặt, điều khiển và vận hành phù hợp với yêu cầu thiết kế.
Commissioning không chỉ là bật máy chạy thử. Đây là bước kiểm soát chất lượng quan trọng nhằm phát hiện lỗi lắp đặt, lỗi điều khiển, thiếu sót hồ sơ, vấn đề TAB và các rủi ro vận hành trước khi công trình đi vào sử dụng chính thức. Nếu bỏ qua commissioning, chủ đầu tư và đội vận hành có thể phải xử lý nhiều lỗi sau bàn giao, khi việc khắc phục đã phức tạp hơn.
Nếu doanh nghiệp cần khảo sát, kiểm tra, bảo trì, cải tạo hoặc tối ưu hệ thống HVAC liên quan đến AHU, FCU, Chiller, VRV/VRF, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động hoặc giải pháp tiết kiệm năng lượng, HRT có thể đồng hành từ đánh giá hiện trạng, tư vấn phương án đến triển khai kỹ thuật theo nhu cầu thực tế của công trình.
Thông tin liên hệ
Công Ty Điều Hòa Thông Gió HRT
Địa chỉ: Số 9TT7 Đường Foresa 7A, KĐT Sinh Thái Tasco, Phường Xuân Phương, TP Hà Nội, Việt Nam
Hotline: 0916 181 080
Email: CEO@hrt.vn
FAQ về Commissioning HVAC
Commissioning HVAC là gì?
Commissioning HVAC là quá trình kiểm tra, xác minh, chạy thử và ghi nhận rằng hệ thống HVAC được lắp đặt, điều khiển và vận hành phù hợp với yêu cầu thiết kế trước khi bàn giao.
Commissioning HVAC có phải chạy thử không?
Không hoàn toàn. Chạy thử là một phần của commissioning. Commissioning còn bao gồm kiểm tra lắp đặt, trình tự điều khiển, tín hiệu BMS, interlock, kết quả TAB, hồ sơ hoàn công, tài liệu O&M và hướng dẫn vận hành.
Vì sao cần commissioning trước bàn giao HVAC?
Commissioning giúp phát hiện lỗi lắp đặt, lỗi điều khiển, thiết bị hoạt động không đúng, thiếu dữ liệu TAB hoặc thiếu hồ sơ vận hành trước khi công trình đưa vào sử dụng chính thức.
Commissioning HVAC khác TAB như thế nào?
TAB tập trung vào đo, điều chỉnh và cân bằng lưu lượng gió hoặc nước. Commissioning HVAC rộng hơn, kiểm tra cả chức năng, trình tự vận hành, điều khiển, cảnh báo, hồ sơ và khả năng bàn giao hệ thống.
Hệ thống nào cần commissioning HVAC?
Các hệ như AHU, FCU, Chiller, VRV/VRF, quạt, ống gió, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động và BMS đều nên được kiểm tra trong phạm vi commissioning nếu thuộc hệ thống bàn giao.
BMS có cần commissioning không?
Có. BMS cần được kiểm tra tín hiệu cảm biến, trạng thái thiết bị, cảnh báo, lịch vận hành, interlock và trình tự điều khiển. Không nên xem BMS là đạt chỉ vì giao diện hiển thị được.
Commissioning có giúp tiết kiệm năng lượng không?
Commissioning có thể giúp phát hiện lỗi gây lãng phí năng lượng và tạo cơ sở để tối ưu vận hành. Tuy nhiên, mức tiết kiệm cụ thể phụ thuộc vào hệ thống, lỗi phát hiện được, phạm vi xử lý và cách vận hành sau bàn giao.
Khi nào cần recommissioning HVAC?
Cần recommissioning khi hệ thống đã vận hành một thời gian, công trình thay đổi công năng, thiết bị được cải tạo hoặc người dùng phản ánh các vấn đề như nóng, bí, gió yếu, tiếng ồn, BMS báo lỗi hoặc chi phí vận hành tăng bất thường.
HRT có thể hỗ trợ gì liên quan đến commissioning HVAC?
Trong phạm vi dịch vụ đã cung cấp, HRT có thể hỗ trợ khảo sát, kiểm tra, bảo trì, bảo dưỡng, cải tạo và tối ưu hệ thống HVAC liên quan đến VRV/VRF, Chiller, AHU, FCU, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động và giải pháp tiết kiệm năng lượng theo nhu cầu thực tế của công trình.
