Dịch Vụ Thiết Kế Điều Hòa Trung Tâm VRV: Quy Trình Và Tiêu Chuẩn

Giới thiệu về Dịch Vụ Thiết Kế Điều Hòa VRV

Thiết kế hệ thống điều hòa trung tâm VRV (Variable Refrigerant Volume) là một quy trình đòi hỏi sự chuyên môn cao và kinh nghiệm của các kỹ sư. Để đảm bảo hiệu quả và sự chính xác, việc tuân theo một quy trình thiết kế chi tiết và khoa học là điều vô cùng cần thiết.

Dưới đây là hướng dẫn chi tiết các bước cơ bản trong thiết kế hệ thống điều hòa VRV, cùng với các tiêu chuẩn và phần mềm hỗ trợ, nhằm giúp bạn có được một hệ thống điều hòa tối ưu cho mọi loại công trình.

1. Quy trình thiết kế hệ thống điều hòa VRV

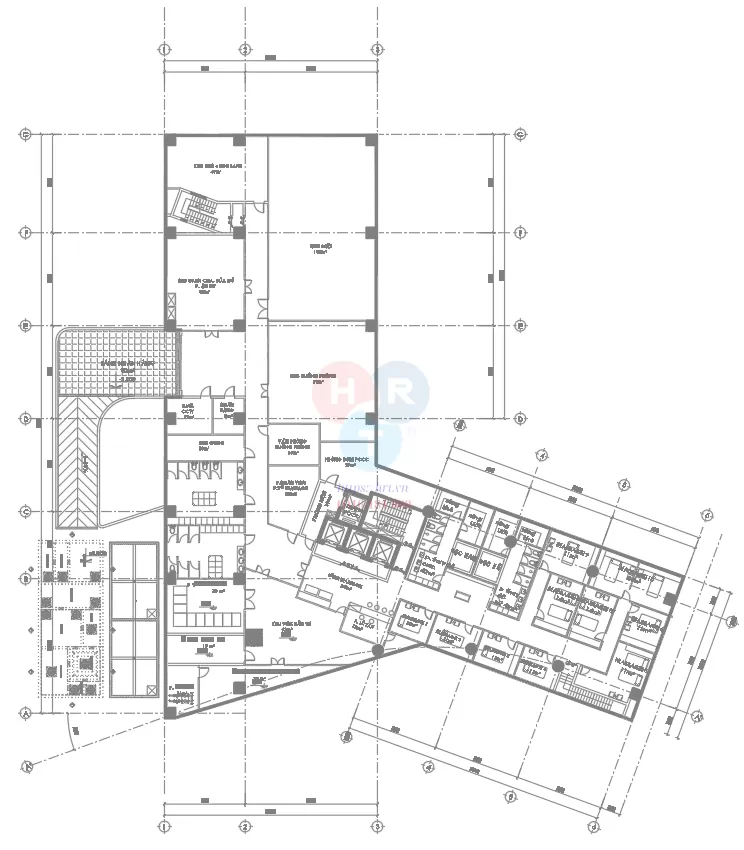

1.1 Nhận bản vẽ mặt bằng và phân tích đặc điểm công trình

Bước đầu tiên là nhận bản vẽ tổng quan của công trình và tiến hành khảo sát, phân tích bản thiết kế kiến trúc, nội thất, và kết cấu. Việc này nhằm xác định địa điểm xây dựng, công năng của dự án, đồng thời xem xét các yêu cầu cụ thể của chủ đầu tư.

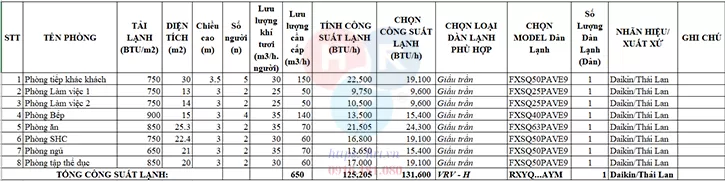

1.2 Tính toán và chọn công suất dàn lạnh

Để chọn được loại dàn lạnh phù hợp, bạn cần tính toán diện tích từng khu vực, phòng sử dụng. Công suất có thể được tính bằng cách sử dụng công thức thủ công, phần mềm thiết kế như Heatload Daikin hoặc Trace 700, hoặc dựa trên kinh nghiệm của kỹ sư. Dưới đây là một số tải lạnh trung bình theo chức năng phòng:

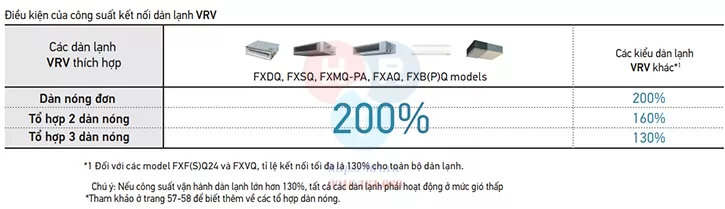

1.3 Lựa chọn dàn nóng

Dàn nóng được chọn dựa trên tỷ lệ kết nối giữa dàn nóng và dàn lạnh, có thể sử dụng các phần mềm như VRV Express hoặc VRF để hỗ trợ trong quá trình này.

1.4 Kiểm tra năng suất lạnh

Sau khi lựa chọn dàn nóng, cần kiểm tra lại công suất làm lạnh để đảm bảo hệ thống đạt tiêu chuẩn yêu cầu. Nếu không đạt, cần tính toán lại từ bước lựa chọn dàn lạnh.

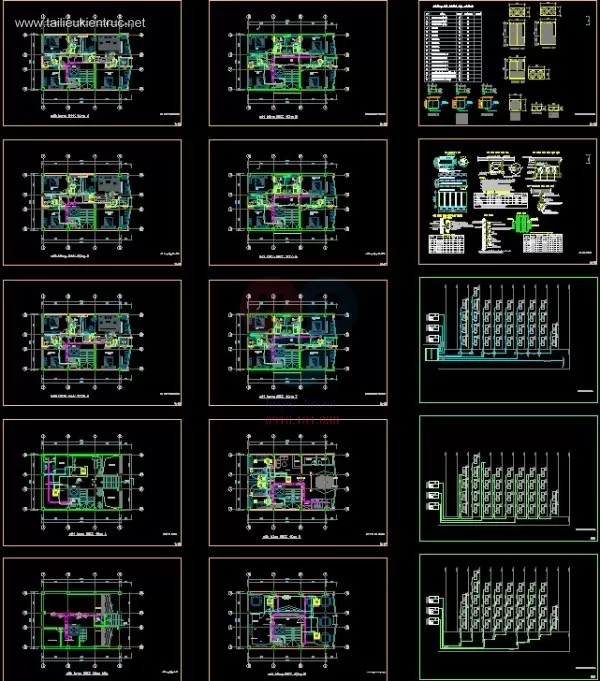

1.5 Thiết kế hệ thống ống ga

Hệ thống ống ga được thiết kế dựa trên độ dài và mức chênh lệch của đường ống. Quá trình này bao gồm việc xác định vị trí lắp đặt và thiết kế chi tiết các thành phần như refnet và header.

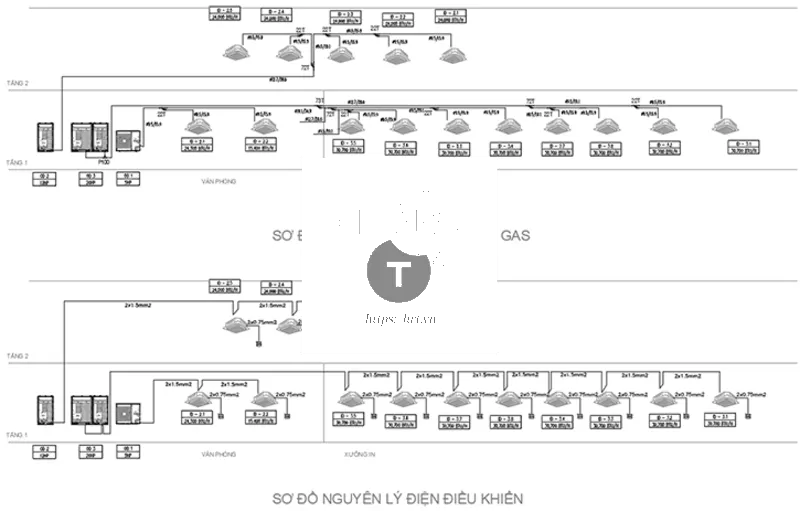

1.6 Thiết kế hệ thống điều khiển

Hệ thống điều khiển đóng vai trò quan trọng trong việc vận hành hệ thống điều hòa. Thiết kế chi tiết cách nối dây điều khiển và lựa chọn thiết bị điều khiển phù hợp là cần thiết.

1.7 Thiết kế hệ thống điện động lực

Sau khi hoàn thành các bước trên, tiến hành tính toán và thiết kế hệ thống điện động lực nhằm đảm bảo hệ thống VRV hoạt động ổn định và hiệu quả.

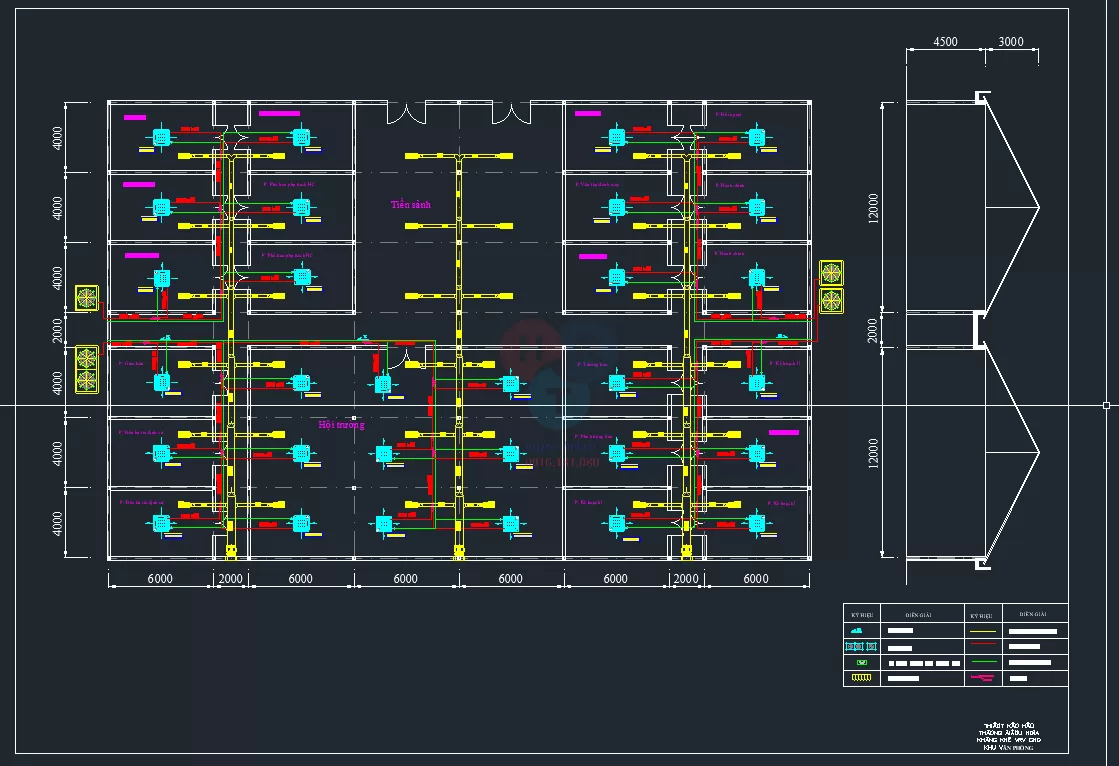

1.8 Bố trí các thiết bị trên mặt bằng kiến trúc

Việc bố trí các thiết bị như dàn lạnh, dàn nóng trên mặt bằng kiến trúc cần đảm bảo tính thẩm mỹ, đồng thời giúp dễ dàng trong quá trình thi công và bảo trì sau này.

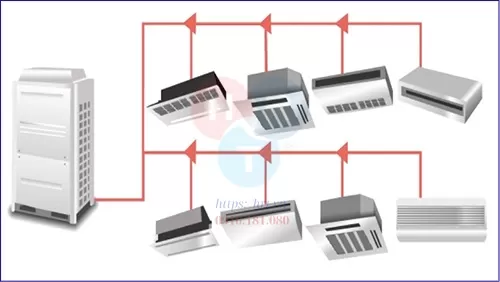

1.9 Hoàn thiện sơ đồ nguyên lý và bản vẽ hệ thống

Cuối cùng, quy trình thiết kế hoàn thiện với sơ đồ nguyên lý hoạt động của hệ thống, bản vẽ chi tiết các thành phần như ống gas, hệ thống điện điều khiển, và bản vẽ lắp đặt.

2. Các tiêu chuẩn khi thiết kế điều hòa VRV

Việc thiết kế hệ thống điều hòa VRV phải tuân thủ các tiêu chuẩn quốc tế và Việt Nam như:

• TCVN 5687 : 2010: Tiêu chuẩn về thiết kế điều hòa - thông gió.
• ASHRAE 62.1-2010: Tiêu chuẩn về thông gió.
• TCXD 232 : 1999: Tiêu chuẩn về lắp đặt và nghiệm thu hệ thống điều hòa không khí.

3. Phần mềm hỗ trợ thiết kế điều hòa VRV

Để hỗ trợ quá trình thiết kế, kỹ sư có thể sử dụng các phần mềm chuyên dụng như:

• Heatload Daikin: Hỗ trợ tính toán công suất lạnh.
• Trace 700: Chức năng tính toán năng suất lạnh.
• Duct Checker Pro: Tính kích thước ống gió và cửa gió.
• Tham khảo thêm các phần mềm thiết kế HVAC thường dùng [TẠI ĐÂY]

4. Câu hỏi thường gặp Thiết kế hệ thống điều hòa trung tâm VRV

Các đơn vị đo trong hệ thống điều hòa VRV?

Một số đơn vị đo cơ bản bao gồm: Btu/h, kW, HP, RT (tấn lạnh Mỹ).

Các yếu tố ảnh hưởng đến quá trình thiết kế?

Yếu tố ảnh hưởng đến thiết kế bao gồm loại công trình, diện tích sử dụng, vị trí địa lý, và mức đầu tư.

Kết luận Thiết kế hệ thống điều hòa trung tâm VRV

Việc tuân thủ quy trình và tiêu chuẩn trong thiết kế hệ thống điều hòa VRV sẽ giúp tối ưu hiệu quả hoạt động và tiết kiệm chi phí. Sự lựa chọn đúng đắn của kỹ sư và các phần mềm hỗ trợ sẽ đảm bảo chất lượng hệ thống điều hòa cho mọi loại công trình.
