Trong tổng thể giải pháp điều hòa không khí cho công trình cao cấp, dàn lạnh giấu trần nối ống gió (Concealed Duct Indoor Unit) là lựa chọn thể hiện đỉnh cao của sự đầu tư vào thẩm mỹ kiến trúc. Không có bất kỳ thiết bị điều hòa nào lộ ra trong không gian sống hay làm việc – từ thân máy, hộp đấu nối, đường ống gas đến hệ thống phân phối gió – tất cả đều ẩn hoàn toàn bên trong khoảng trần kỹ thuật. Người sử dụng chỉ nhìn thấy những khe gió thanh thoát được tích hợp tinh tế vào thiết kế trần thạch cao, hòa quyện hoàn hảo với không gian nội thất.

Tuy nhiên đây cũng là giải pháp điều hòa phức tạp nhất về kỹ thuật thiết kế và thi công. Không giống như cassette âm trần – vốn chỉ cần chọn đúng công suất và lắp đặt đơn giản – hệ thống điều hòa giấu trần nối ống gió đòi hỏi thiết kế kỹ lưỡng về kích thước ống, lưu lượng gió, cân bằng áp lực từng nhánh và lựa chọn đúng loại khe cấp gió. Sai sót trong thiết kế hoặc thi công dẫn đến những vấn đề nghiêm trọng không thể khắc phục dễ dàng sau khi đã hoàn thiện trần: phân phối lạnh không đồng đều, tiếng ồn từ luồng gió, đọng sương gây thấm dột trần thạch cao.

HRT sở hữu đội ngũ kỹ sư chuyên sâu thiết kế và thi công hệ thống điều hòa giấu trần nối ống gió cho biệt thự, văn phòng và khách sạn tại Hà Nội, đảm bảo hệ thống vận hành êm ái, phân phối lạnh đồng đều, bền lâu theo đúng tuổi thọ thiết kế.

Tại Sao Điều Hòa Giấu Trần Nối Ống Gió Là Lựa Chọn Cao Cấp Nhất

Thẩm mỹ kiến trúc tuyệt đối – Không nhìn thấy bất kỳ thiết bị điều hòa nào

Tất cả thành phần của hệ thống điều hòa – dàn lạnh (AHU unit), ống gas, ống nước ngưng, hệ thống ống gió phân phối – đều ẩn hoàn toàn trên khoảng trần kỹ thuật (False Ceiling Plenum). Điểm duy nhất người sử dụng nhìn thấy là các khe cấp gió (Supply Air Grille hoặc Linear Diffuser) và khe gió hồi (Return Air Grille) được thiết kế theo lưới modular của trần thạch cao. Những khe gió này có thể sơn đồng màu trần hoặc làm từ vật liệu cao cấp như nhôm anodized để hòa hợp với phong cách nội thất. Đây là điều kiện không thể thỏa hiệp tại biệt thự cao cấp, penthouse và văn phòng hạng A.

Phân phối không khí lạnh đồng đều – Loại bỏ vùng quá lạnh và vùng kém lạnh

Hệ thống ống gió phân phối không khí lạnh từ một điểm (dàn lạnh) đến nhiều khe cấp gió phân tán đều trên trần không gian. Khi thiết kế đúng kỹ thuật, phương pháp này phân phối lạnh đồng đều hơn nhiều so với cassette âm trần chỉ thổi gió 4 hướng từ một điểm trung tâm. Người ngồi ở góc xa không cảm thấy thiếu lạnh, người ngồi ngay dưới khe gió không bị gió thổi trực tiếp gây khó chịu – điều quan trọng đặc biệt với phòng khách rộng biệt thự và khu open space văn phòng.

Linh hoạt theo mọi hình dạng và thiết kế không gian

Ống gió có thể uốn, rẽ nhánh, vượt qua dầm bê tông và phân phối đến mọi khu vực của không gian bất kể hình dạng mặt bằng. Không gian hình chữ L, phòng khách kết hợp bếp, hành lang dài hay phòng ngủ master suite với phòng tắm liên thông đều có thể được phục vụ từ một dàn lạnh duy nhất với thiết kế ống gió phù hợp. Đây là tính linh hoạt mà cassette âm trần không thể có được.

Nguyên Tắc Kỹ Thuật Thiết Kế Hệ Thống Ống Gió

Thiết kế hệ thống ống gió là công đoạn quyết định chất lượng vận hành của toàn bộ hệ thống điều hòa giấu trần. HRT tuân thủ tiêu chuẩn SMACNA (Sheet Metal and Air Conditioning Contractors National Association) – tiêu chuẩn quốc tế được chấp nhận rộng nhất cho thiết kế và thi công hệ thống ống gió.

•        Tính toán lưu lượng gió cần thiết (Air Flow Rate): Từ tải nhiệt của từng zone và chênh lệch nhiệt độ gió cấp/gió hồi (thường 8–12°C), xác định lưu lượng gió cần thiết tính bằng m³/h hoặc CFM cho từng dàn lạnh và từng khe cấp gió.

•        Xác định kích thước ống gió chính và nhánh: Kích thước ống được tính để duy trì tốc độ gió trong dải 2,5–5 m/s cho ống chính và 1,5–3 m/s cho ống nhánh. Tốc độ quá cao (trên 7 m/s) gây tiếng ồn khó chịu; tốc độ quá thấp dẫn đến tụ bụi và mất mát áp suất.

•        Lựa chọn loại khe cấp gió phù hợp: Linear Diffuser (khe gió tuyến tính) tạo luồng khí Coanda bám sát trần, không thổi gió trực tiếp vào người – lý tưởng cho phòng ngủ và phòng làm việc. Perforated Grille tạo phân tán rộng, phù hợp không gian mở. Slot Diffuser phù hợp trần thấp dưới 2,7m.

•        Bố trí Volume Damper cân bằng lưu lượng: Mỗi nhánh ống dẫn đến khu vực riêng biệt cần có Volume Damper điều chỉnh được. Sau lắp đặt, thực hiện commissioning đo và điều chỉnh lưu lượng thực tế từng nhánh để đảm bảo phân phối đúng thiết kế.

•        Bọc cách nhiệt đường ống gió lạnh: Toàn bộ ống gió mang không khí lạnh (ống cấp) phải được bọc cách nhiệt bằng PE foam hoặc AF/Armaflex đủ chiều dày để tránh đọng sương trên bề mặt ống gây thấm trần.

Quy Trình Thi Công Hệ Thống Điều Hòa Giấu Trần Của HRT

HRT thực hiện thi công hệ thống điều hòa giấu trần theo quy trình 7 bước chuyên nghiệp:

1.     Tiếp nhận và phân tích bản vẽ kiến trúc nội thất: Xem xét bản vẽ hoàn thiện trần thạch cao, xác định chiều cao khoảng trần kỹ thuật, vị trí đèn chiếu sáng, dầm bê tông và các vật cản. Trần kỹ thuật cần tối thiểu 30–35 cm chiều cao để lắp dàn lạnh giấu trần Daikin.

2.     Tính tải nhiệt và xác định lưu lượng gió: Tính tải nhiệt từng zone theo ASHRAE, xác định công suất dàn lạnh và lưu lượng gió cần thiết. Đây là cơ sở để tính toán toàn bộ hệ thống ống gió.

3.     Thiết kế mạng lưới ống gió và lập bản vẽ AutoCAD: Lập bản vẽ ống gió cấp (Supply Air Duct Drawing) và ống gió hồi (Return Air Duct Drawing) chi tiết từng kích thước ống và vị trí khe cấp gió. Phối hợp với đơn vị thi công trần để tránh xung đột với đèn và hệ thống khác.

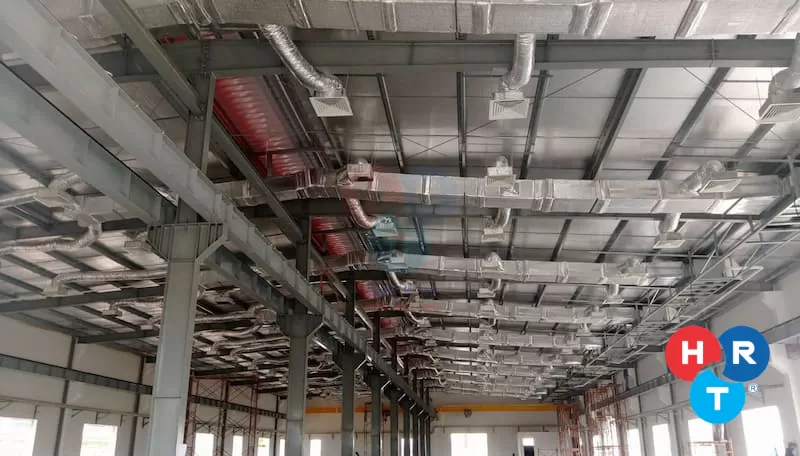

4.     Thi công lắp đặt dàn lạnh và ống gió: Lắp dàn lạnh trên khung treo cách nhiệt rung; thi công ống gió tôn mạ kẽm chiều dày theo SMACNA; lắp flexible duct tại điểm đấu nối dàn lạnh để giảm rung và tiếng ồn; lắp Volume Damper từng nhánh.

5.     Lắp khe cấp gió và gió hồi: Khe cấp gió được lắp theo đúng vị trí bản vẽ, điều chỉnh góc hướng gió theo yêu cầu thiết kế. Khe gió hồi được lắp đủ số lượng và diện tích để đảm bảo tuần hoàn không khí.

6.     Bọc cách nhiệt và hoàn thiện: Bọc cách nhiệt toàn bộ ống gió cấp, không bỏ sót điểm nối. Kiểm tra tổng thể độ kín và hoàn thiện các mối nối ống gió.

7.     Cân bằng lưu lượng gió (Air Balancing): Sau khi hệ thống chạy thử, đo lưu lượng thực tế từng khe gió bằng anemometer và điều chỉnh Volume Damper để đạt lưu lượng thiết kế. Lập báo cáo Air Balancing Report bàn giao cho khách hàng.

Sai Lầm Phổ Biến Và Cách HRT Phòng Tránh

Dàn Lạnh Giấu Trần Daikin HRT Lắp Đặt Tại Hà Nội

HRT lắp đặt dàn lạnh Concealed Duct của Daikin thuộc hệ thống VRV/multi-split, với ba mức cột áp tĩnh phù hợp chiều dài đường ống gió của từng công trình:

•        Low/Medium Static Pressure (ESP ≤ 30 Pa): Phù hợp với phòng đơn lẻ, ống gió ngắn dưới 5m. Mức tiêu thụ điện quạt thấp nhất, vận hành êm nhất.

•        High Static Pressure (ESP 30–50 Pa): Phù hợp với hệ thống ống gió trung bình 5–15m, văn phòng vừa và phòng khách rộng trung bình.

•        Extra High Static Pressure (ESP 50–120 Pa): Phù hợp với hệ thống ống gió dài trên 15m, phân phối nhiều phòng từ một dàn lạnh, biệt thự tầng lớn và không gian thương mại rộng.

Kỹ sư HRT lựa chọn mức cột áp tĩnh phù hợp ngay từ bước thiết kế dựa trên chiều dài đường ống thực tế, đảm bảo dàn lạnh vận hành trong dải làm việc tối ưu và không bị quá tải.

Câu Hỏi Thường Gặp Về Điều Hòa Âm Trần Giấu Trần Nối Ống Gió

Chi phí lắp điều hòa giấu trần cao hơn cassette âm trần bao nhiêu? Hệ thống giấu trần nối ống gió thường cao hơn cassette âm trần cùng công suất khoảng 35–60% do phát sinh chi phí thiết kế ống gió, vật liệu tôn và cách nhiệt, nhân công thi công ống gió và khe cấp gió. Đổi lại là thẩm mỹ tuyệt đối và phân phối không khí lạnh đồng đều hơn nhiều.

Chiều cao khoảng trần kỹ thuật tối thiểu cần bao nhiêu? Dàn lạnh giấu trần Daikin loại nhỏ nhất (low static) có chiều cao thân máy khoảng 22 cm. Cộng thêm khoảng hở phía trên để đi ống gas và khoảng hở phía dưới để lắp tấm trần thạch cao, thực tế cần tối thiểu 35–40 cm chiều cao khoảng trần kỹ thuật. Kỹ sư HRT kiểm tra điều kiện này khi khảo sát thực địa miễn phí.

Bộ lọc gió của hệ thống giấu trần có dễ vệ sinh không? HRT bố trí cửa thăm (Access Panel) trên trần thạch cao ngay tại vị trí bộ lọc gió của dàn lạnh từ giai đoạn thiết kế. Kích thước cửa thăm tối thiểu 60×60 cm để kỹ thuật viên tiếp cận thoải mái. Lịch vệ sinh bộ lọc gió khuyến nghị 2–3 tháng/lần tùy mức độ bụi môi trường.

Có thể nâng cấp từ cassette âm trần sang giấu trần khi cải tạo không? Có thể về kỹ thuật, nhưng cần cải tạo trần thạch cao để bố trí hệ thống ống gió và có thể cần tăng chiều cao khoảng trần kỹ thuật. HRT đánh giá và tư vấn phương án cải tạo tối ưu cho từng công trình cụ thể theo đề nghị.
