FCU là gì? Ứng dụng trong điều hòa trung tâm là vấn đề được nhiều chủ đầu tư, kỹ sư MEP và đơn vị vận hành quan tâm khi tìm hiểu về các giải pháp HVAC cho tòa nhà văn phòng, khách sạn, căn hộ, trung tâm thương mại và công trình thương mại – dịch vụ.
Trong hệ thống điều hòa trung tâm, FCU (Fan Coil Unit) là thiết bị đầu cuối có nhiệm vụ xử lý không khí tại từng khu vực sử dụng. FCU thường kết hợp với hệ thống Chiller để nhận nước lạnh từ nguồn trung tâm, thực hiện quá trình trao đổi nhiệt qua coil và đưa không khí đã được làm lạnh trở lại không gian sử dụng. Khác với các thiết bị điều hòa cục bộ, FCU là một phần trong hệ thống HVAC tổng thể, cần được thiết kế đồng bộ với nguồn lạnh, đường ống nước lạnh, hệ thống điều khiển và yêu cầu vận hành của công trình.
Bài viết dưới đây được đội ngũ HRT biên soạn nhằm giúp doanh nghiệp hiểu rõ FCU là gì, cấu tạo, nguyên lý hoạt động, vai trò trong hệ thống HVAC trung tâm và các ứng dụng thực tế của FCU, từ đó có cơ sở lựa chọn giải pháp phù hợp cho từng công trình.
FCU là gì?

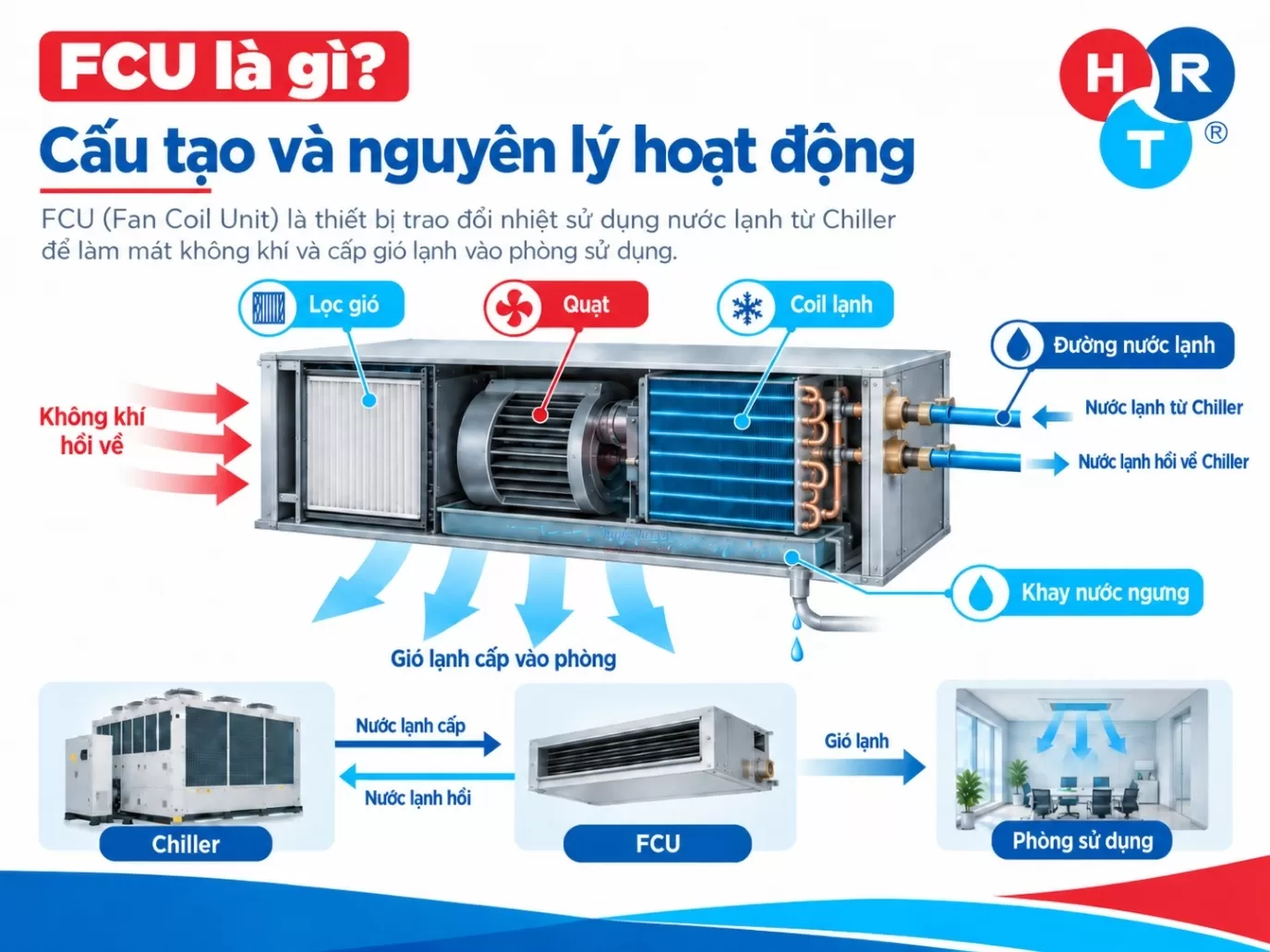

FCU là gì
FCU là viết tắt của Fan Coil Unit, được hiểu là thiết bị xử lý không khí cục bộ gồm quạt và dàn trao đổi nhiệt. FCU thường được lắp đặt tại khu vực cần điều hòa không khí như phòng làm việc, phòng khách sạn, căn hộ, phòng họp hoặc các khu vực được phân vùng riêng trong công trình.
Về nguyên lý cơ bản, FCU sử dụng quạt để hút không khí trong phòng đi qua bộ phận trao đổi nhiệt (coil). Khi không khí đi qua coil chứa nước lạnh hoặc nguồn lạnh phù hợp, nhiệt trong không khí được truyền sang môi chất lạnh, làm giảm nhiệt độ không khí. Sau đó, quạt đưa luồng khí đã được xử lý quay trở lại không gian sử dụng.
Trong hệ thống HVAC trung tâm, FCU không phải là thiết bị tự tạo ra nguồn lạnh. Nguồn lạnh thường được cung cấp từ hệ thống trung tâm như Chiller. Chiller thực hiện quá trình tạo nước lạnh, sau đó bơm nước lạnh đến các FCU thông qua hệ thống đường ống. FCU đóng vai trò là thiết bị cuối cùng đưa năng lượng lạnh đến từng khu vực sử dụng.
Điểm khác biệt quan trọng của FCU so với điều hòa cục bộ là FCU hoạt động trong một hệ thống tổng thể gồm nhiều thiết bị liên kết với nhau như Chiller, bơm nước lạnh, đường ống nước lạnh, van điều khiển, hệ thống điều khiển nhiệt độ và BMS nếu công trình có triển khai.
Xem Thêm Điều Hòa Công Nghiệp VRV
Xem Thêm Điều Hòa Công Nghiệp Chiller
Xem Thêm Điều Hòa Công Nghiệp Packaged
FCU nằm ở đâu trong hệ thống điều hòa trung tâm?
Trong một hệ thống điều hòa trung tâm sử dụng Chiller, FCU nằm ở phía tải lạnh, gần khu vực sử dụng. Quy trình vận hành cơ bản có thể hiểu theo chu trình:
Chiller → Bơm nước lạnh → Đường ống nước lạnh → FCU → Không gian sử dụng → Nước hồi về Chiller
Chiller có nhiệm vụ tạo nước lạnh ở khu vực trung tâm. Hệ thống bơm vận chuyển nước lạnh qua đường ống đến từng FCU. Tại FCU, nước lạnh đi qua coil trao đổi nhiệt, làm giảm nhiệt độ của dòng không khí đi qua. Sau đó, nước sau khi trao đổi nhiệt được đưa trở lại Chiller để tiếp tục chu trình.
Nhờ cách bố trí này, hệ thống có thể kiểm soát nhiệt độ theo từng khu vực. Ví dụ trong một khách sạn, mỗi phòng nghỉ có thể được trang bị một FCU riêng để khách hàng điều chỉnh nhiệt độ theo nhu cầu. Trong tòa nhà văn phòng, từng khu vực làm việc cũng có thể được điều chỉnh độc lập tùy theo thời gian sử dụng.
Tuy nhiên, hiệu quả của FCU không chỉ phụ thuộc vào bản thân thiết bị mà còn liên quan đến toàn bộ hệ thống phía sau như công suất Chiller, lưu lượng nước lạnh, cân bằng thủy lực, chất lượng lắp đặt đường ống, điều khiển và công tác bảo trì.
Ứng dụng của FCU trong điều hòa trung tâm

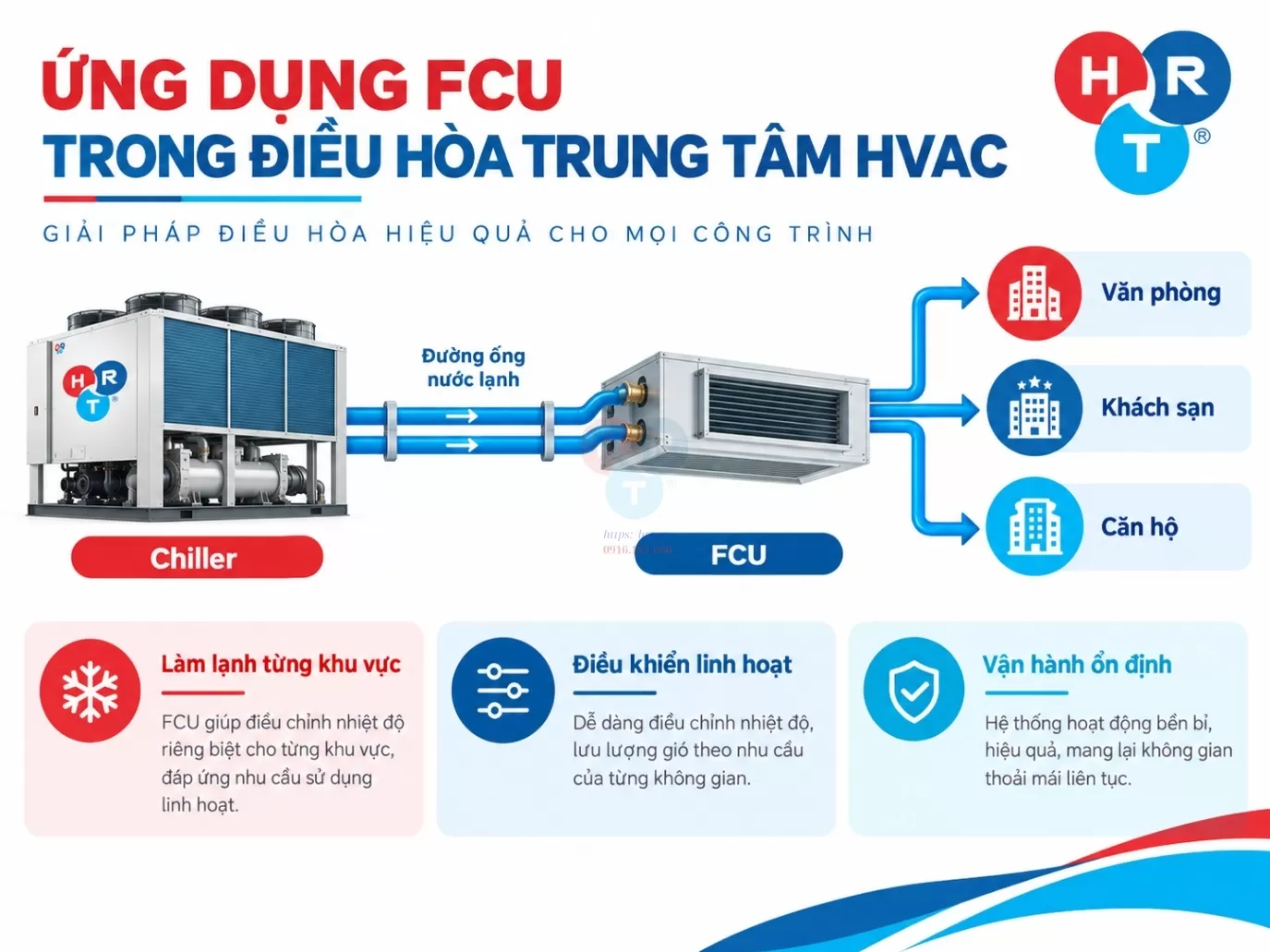

Ứng dụng FCU trong điều hòa trung tâm HVAC
FCU trong tòa nhà văn phòng
FCU được sử dụng phổ biến trong các tòa nhà văn phòng nhờ khả năng điều chỉnh nhiệt độ theo từng khu vực.
Các phòng làm việc, phòng họp, khu vực quản lý hoặc không gian riêng có thể được bố trí FCU độc lập. Điều này giúp doanh nghiệp kiểm soát điều kiện sử dụng theo từng khu vực thay vì phải vận hành toàn bộ hệ thống cùng lúc.
FCU trong khách sạn
Khách sạn là một trong những loại công trình sử dụng FCU nhiều nhất.
Mỗi phòng nghỉ thường cần khả năng điều chỉnh nhiệt độ riêng nhằm đáp ứng nhu cầu khác nhau của khách hàng. FCU kết hợp với hệ Chiller giúp khách sạn quản lý hệ thống điều hòa tập trung nhưng vẫn đảm bảo khả năng điều chỉnh từng phòng.
Ngoài phòng nghỉ, FCU còn có thể được sử dụng tại phòng họp, khu dịch vụ, khu vực hành chính hoặc các không gian có yêu cầu điều hòa riêng.
FCU trong căn hộ cao cấp
Trong các dự án căn hộ, FCU thường được lựa chọn nhờ khả năng điều chỉnh độc lập theo từng căn hộ.
Mỗi căn hộ có thể có nhu cầu sử dụng khác nhau về thời gian, nhiệt độ và mức độ tiện nghi. Hệ thống FCU giúp chủ đầu tư triển khai giải pháp điều hòa trung tâm nhưng vẫn tạo sự linh hoạt cho từng hộ sử dụng.
FCU trong trung tâm thương mại
Trong trung tâm thương mại, FCU có thể được sử dụng cho các khu vực cần phân vùng riêng như cửa hàng, khu dịch vụ, văn phòng quản lý hoặc các khu vực có diện tích vừa và nhỏ.
Đối với các khu vực lớn như sảnh chính hoặc không gian công cộng rộng, AHU thường được xem xét nhiều hơn do khả năng xử lý và phân phối lượng gió lớn.
Cấu tạo cơ bản của FCU
FCU có cấu tạo tương đối đơn giản hơn so với AHU, nhưng mỗi bộ phận đều có vai trò quan trọng trong quá trình xử lý không khí.
Quạt FCU
Quạt là bộ phận tạo dòng khí đi qua coil trao đổi nhiệt. Khi hoạt động, quạt hút không khí trong phòng vào thiết bị, đẩy không khí qua coil và đưa luồng khí đã được xử lý trở lại không gian sử dụng.
Hiệu suất của quạt ảnh hưởng trực tiếp đến lưu lượng gió, khả năng phân phối khí lạnh và độ ồn khi vận hành. Nếu quạt bị bám bụi, mất cân bằng hoặc gặp vấn đề về động cơ, FCU có thể giảm khả năng làm lạnh hoặc phát sinh tiếng ồn bất thường.
Trong quá trình bảo trì, quạt cần được kiểm tra tình trạng vận hành, độ rung, tiếng ồn, động cơ và các bộ phận liên quan để đảm bảo hoạt động ổn định.
Coil trao đổi nhiệt
Coil là bộ phận quan trọng nhất trong quá trình làm lạnh của FCU. Đây là nơi diễn ra quá trình trao đổi nhiệt giữa nước lạnh và không khí.
Trong hệ Chiller – FCU phổ biến, nước lạnh từ Chiller được đưa đến coil. Khi không khí đi qua bề mặt coil, nhiệt từ không khí truyền sang nước lạnh, làm giảm nhiệt độ dòng khí trước khi cấp lại vào phòng.
Hiệu suất của coil phụ thuộc vào nhiều yếu tố như tình trạng sạch bẩn, lưu lượng nước lạnh, lưu lượng gió, nhiệt độ nước cấp và điều kiện vận hành thực tế.
Nếu coil bị bám bụi hoặc bám bẩn lâu ngày, khả năng trao đổi nhiệt sẽ giảm, khiến FCU hoạt động lâu hơn để đạt nhiệt độ mong muốn.
Bộ lọc không khí
Bộ lọc gió trong FCU có nhiệm vụ giữ lại bụi và các hạt bẩn trước khi không khí đi qua coil hoặc quay trở lại phòng.
Bộ lọc sạch giúp duy trì lưu lượng gió ổn định, bảo vệ coil và hỗ trợ chất lượng không khí trong khu vực sử dụng. Ngược lại, khi bộ lọc bị bám bụi quá nhiều, trở lực gió tăng lên, làm giảm lưu lượng khí và ảnh hưởng đến hiệu suất làm lạnh.
Tần suất vệ sinh hoặc thay thế lọc phụ thuộc vào môi trường vận hành, mức độ bụi, thời gian sử dụng và yêu cầu của từng công trình.
Khay nước ngưng và đường thoát nước
Trong quá trình làm lạnh, hơi ẩm trong không khí có thể ngưng tụ trên bề mặt coil lạnh. Lượng nước này được thu gom vào khay nước ngưng và dẫn ra ngoài thông qua đường ống thoát nước.
Nếu đường thoát nước bị tắc hoặc khay nước không được vệ sinh đúng cách, FCU có thể xảy ra hiện tượng chảy nước, có mùi hoặc ảnh hưởng đến khu vực lắp đặt.
Đây là một trong những hạng mục cần kiểm tra thường xuyên trong quá trình bảo trì FCU.
Van điều khiển và bộ điều khiển nhiệt độ
FCU thường kết hợp với van điều khiển nước lạnh và bộ điều khiển nhiệt độ để điều chỉnh khả năng làm lạnh theo nhu cầu sử dụng.
Van có nhiệm vụ điều chỉnh lượng nước lạnh đi qua coil. Khi nhiệt độ phòng đạt mức cài đặt, hệ thống điều khiển có thể giảm hoặc ngắt dòng nước lạnh tùy theo thiết kế.
Bộ điều khiển nhiệt độ giúp người sử dụng điều chỉnh điều kiện tiện nghi trong phạm vi khu vực được phục vụ.
Xem Thêm Tối Ưu Vận Hành Chiller, Giảm Lãng Phí Năng Lượng
Nguyên lý hoạt động của FCU
Nguyên lý hoạt động của FCU dựa trên quá trình trao đổi nhiệt giữa không khí trong phòng và nguồn lạnh được cung cấp đến coil.
Khi hệ thống hoạt động, quạt FCU hút không khí trong phòng vào thiết bị. Không khí đi qua bộ lọc để loại bỏ bụi, sau đó tiếp xúc với coil trao đổi nhiệt.
Nếu FCU thuộc hệ Chiller, nước lạnh từ Chiller sẽ lưu thông bên trong coil. Nhiệt từ không khí truyền sang nước lạnh, làm giảm nhiệt độ của dòng khí. Sau đó, quạt thổi luồng khí đã được làm lạnh trở lại phòng.
Trong quá trình này, cảm biến nhiệt độ và bộ điều khiển sẽ theo dõi điều kiện trong phòng để điều chỉnh hoạt động của van nước lạnh hoặc tốc độ quạt nhằm duy trì nhiệt độ theo yêu cầu.
Khả năng kiểm soát của FCU phụ thuộc vào thiết kế hệ thống. Một hệ thống được tính toán đúng về tải lạnh, lưu lượng nước, lưu lượng gió và điều khiển sẽ giúp FCU vận hành ổn định hơn.
Vai trò của FCU trong hệ thống HVAC trung tâm
HRT thi công dự án điều hòa trung tâm
Điều chỉnh nhiệt độ từng khu vực
Một trong những ưu điểm quan trọng của FCU là khả năng điều chỉnh nhiệt độ theo từng khu vực riêng biệt.
Trong khách sạn, mỗi phòng có thể sử dụng một FCU riêng để khách hàng điều chỉnh nhiệt độ theo nhu cầu. Trong văn phòng, các khu vực có thời gian sử dụng khác nhau có thể được kiểm soát độc lập.
Khả năng phân vùng này giúp hệ thống phù hợp với các công trình có nhiều khu vực sử dụng khác nhau.
Là thiết bị đầu cuối của hệ Chiller
Trong hệ thống Chiller – FCU, FCU chính là thiết bị đưa năng lượng lạnh từ hệ thống trung tâm đến không gian sử dụng.
Nếu Chiller đóng vai trò tạo nguồn lạnh, thì FCU đảm nhiệm việc truyền tải hiệu quả nguồn lạnh đó đến từng khu vực.
Do đó, hiệu suất của FCU có ảnh hưởng trực tiếp đến cảm nhận nhiệt độ, sự ổn định vận hành và mức tiêu thụ năng lượng của toàn hệ thống.
Tăng khả năng kiểm soát vận hành
FCU cho phép điều chỉnh theo từng khu vực thay vì vận hành toàn bộ hệ thống cùng một chế độ.
Điều này phù hợp với những công trình có lịch sử dụng khác nhau giữa các khu vực. Ví dụ, phòng họp chỉ hoạt động vào một số thời điểm, trong khi khu vực văn phòng có thể vận hành liên tục trong giờ làm việc.
Việc điều khiển theo nhu cầu thực tế giúp hệ thống tránh vận hành không cần thiết.
Hỗ trợ tối ưu năng lượng khi vận hành đúng cách
FCU có thể góp phần tối ưu năng lượng khi được thiết kế và vận hành phù hợp.
Các yếu tố ảnh hưởng đến năng lượng gồm tình trạng thiết bị, nhiệt độ cài đặt, thời gian vận hành, lưu lượng nước lạnh, lưu lượng gió và phương án điều khiển.
Không nên đánh giá mức tiết kiệm năng lượng của FCU bằng một tỷ lệ cố định, vì hiệu quả thực tế phụ thuộc vào thiết kế và điều kiện vận hành của từng công trình.
Xem Thêm Tiêu Chuẩn Kỹ Thuật Khi Lắp Đặt Điều Hòa VRV
Xem Thêm Hệ Thống Chiller Là Gì? Cấu Tạo Và Ứng Dụng
So sánh FCU và AHU trong hệ HVAC
Hệ thống ống gió điều hòa
FCU và AHU đều là thiết bị xử lý không khí trong hệ HVAC, nhưng phạm vi ứng dụng khác nhau.
FCU thường có kích thước nhỏ hơn, phục vụ từng phòng hoặc từng khu vực riêng biệt. Thiết bị chủ yếu thực hiện quá trình trao đổi nhiệt và tuần hoàn không khí trong khu vực sử dụng.
AHU có quy mô lớn hơn, thường được sử dụng để xử lý và cấp gió cho khu vực rộng thông qua hệ thống ống gió. AHU có thể tích hợp nhiều chức năng hơn như hòa trộn gió tươi, lọc khí, xử lý ẩm tùy cấu hình.
Trong hệ thống HVAC lớn, FCU và AHU không nhất thiết thay thế nhau. Việc lựa chọn thiết bị phụ thuộc vào công năng công trình, yêu cầu không khí, tải lạnh, không gian kỹ thuật và mục tiêu vận hành.
Các lỗi thường gặp khi vận hành FCU
Một trong những lỗi phổ biến là FCU lạnh yếu. Nguyên nhân có thể đến từ coil bẩn, lọc gió bị nghẹt, lưu lượng nước lạnh không đủ, van điều khiển gặp vấn đề hoặc hệ thống Chiller không đáp ứng điều kiện vận hành.
FCU bị chảy nước cũng là lỗi thường gặp. Nguyên nhân có thể liên quan đến đường thoát nước ngưng bị tắc, khay nước bẩn, lắp đặt chưa phù hợp hoặc điều kiện vận hành khiến nước ngưng phát sinh nhiều.
Tiếng ồn bất thường từ FCU có thể xuất phát từ quạt, động cơ, bạc đạn, rung động thiết bị hoặc lắp đặt chưa đúng kỹ thuật.
Ngoài ra, FCU tiêu thụ năng lượng cao có thể liên quan đến tình trạng thiết bị bẩn, điều khiển chưa tối ưu, nhiệt độ cài đặt không phù hợp hoặc hệ thống nước lạnh vận hành chưa hiệu quả.
Xem Thêm Kinh Nghiệm Lắp Đặt Hệ Thống VRV Từ Công Trình
Bảo trì FCU cần thực hiện những gì?
Bảo trì FCU cần tập trung vào các bộ phận ảnh hưởng trực tiếp đến khả năng trao đổi nhiệt và lưu lượng gió.
Bộ lọc cần được kiểm tra và vệ sinh định kỳ để duy trì khả năng lưu thông không khí. Coil cần được làm sạch để đảm bảo hiệu quả trao đổi nhiệt. Quạt và động cơ cần được kiểm tra về tiếng ồn, độ rung và tình trạng hoạt động.
Đường nước ngưng cần được kiểm tra nhằm tránh tình trạng tắc nghẽn hoặc chảy nước. Van điều khiển, thermostat và các thiết bị điều khiển cũng cần được kiểm tra để đảm bảo FCU phản hồi đúng theo yêu cầu.
Sau quá trình bảo trì, cần kiểm tra lại khả năng vận hành của FCU, nhiệt độ gió cấp, tiếng ồn, nước ngưng và phản hồi của hệ thống điều khiển.
HRT hỗ trợ giải pháp FCU trong HVAC trung tâm

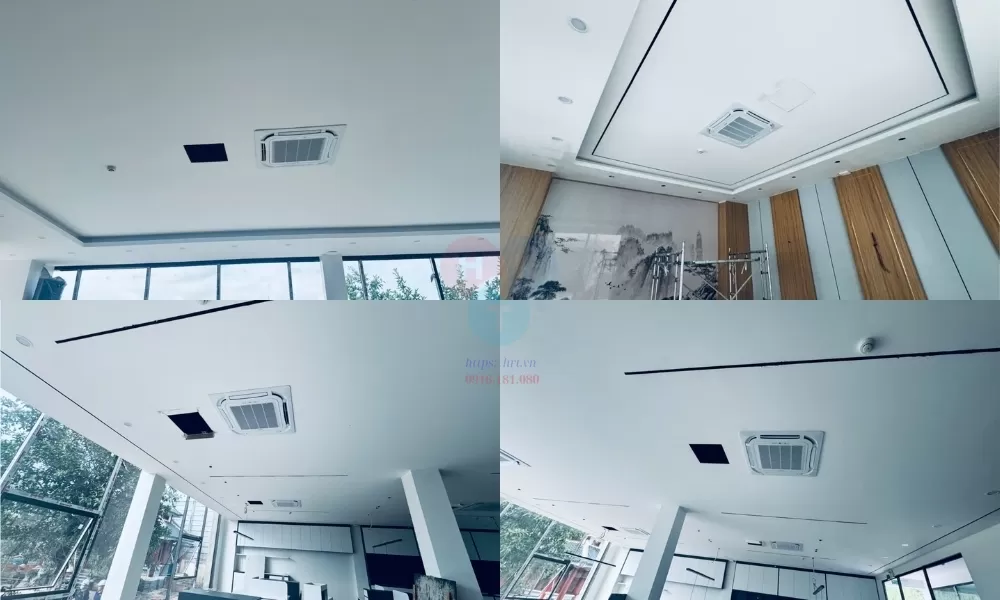

HRT thi công hệ thống điều hòa âm trần tại nhà máy giấy Nghi Sơn - Thanh Hóa
Theo thông tin công khai, HRT hoạt động trong lĩnh vực HVAC/điều hòa thông gió, cung cấp các giải pháp liên quan đến hệ thống điều hòa trung tâm, bao gồm các thiết bị như Chiller, AHU, FCU, VRV/VRF, thông gió và điều khiển tự động khi phù hợp với điều kiện thực tế của công trình.
Đối với hệ thống FCU, việc triển khai cần được xem xét đồng bộ với nguồn lạnh, hệ thống đường ống nước lạnh, van điều khiển, hệ thống điện điều khiển và yêu cầu vận hành của công trình.
HRT có thể hỗ trợ khảo sát, tư vấn, thiết kế, cung cấp, thi công, bảo trì và hỗ trợ tối ưu vận hành hệ thống HVAC/điều hòa thông gió, bao gồm FCU khi phù hợp với điều kiện thực tế của công trình.
Doanh nghiệp đang có nhu cầu tìm hiểu giải pháp FCU trong hệ thống điều hòa trung tâm, cải tạo hệ thống hiện hữu, kiểm tra FCU vận hành không ổn định hoặc cần tư vấn giải pháp Chiller – FCU – điều khiển HVAC, có thể thực hiện khảo sát hiện trạng để lựa chọn phương án phù hợp.
Kết luận
FCU là gì? Ứng dụng trong điều hòa trung tâm cần được hiểu dưới góc nhìn của một thiết bị đầu cuối trong hệ thống HVAC. FCU không tự tạo lạnh mà sử dụng nguồn lạnh từ hệ thống trung tâm như Chiller để xử lý không khí và duy trì điều kiện nhiệt độ tại từng khu vực.
Nhờ khả năng điều chỉnh riêng từng phòng hoặc từng vùng sử dụng, FCU được ứng dụng rộng rãi trong nhiều công trình như văn phòng, khách sạn, căn hộ và trung tâm thương mại. Tuy nhiên, hiệu quả của FCU phụ thuộc vào thiết kế tổng thể, lựa chọn thiết bị, chất lượng thi công, điều khiển và công tác bảo trì.
HRT có thể đồng hành cùng doanh nghiệp trong quá trình khảo sát, tư vấn, thiết kế, cung cấp, thi công, bảo trì và hỗ trợ tối ưu vận hành hệ thống FCU trong phạm vi giải pháp HVAC/điều hòa thông gió, phù hợp với điều kiện thực tế của từng công trình.
Thông tin liên hệ
Công Ty Điều Hòa Thông Gió HRT
Địa chỉ: Số 9TT7 Đường Foresa 7A, KĐT Sinh Thái Tasco, Phường Xuân Phương, TP Hà Nội, Việt Nam
Hotline: 0916 181 080
Email: CEO@hrt.vn
FAQ về FCU
FCU là gì?
FCU (Fan Coil Unit) là thiết bị xử lý không khí cục bộ gồm quạt và coil trao đổi nhiệt. FCU thường được sử dụng trong hệ HVAC trung tâm để làm lạnh từng khu vực thông qua nguồn lạnh từ Chiller hoặc hệ thống phù hợp.
FCU có phải là máy lạnh không?
FCU không phải là máy lạnh độc lập như điều hòa treo tường. FCU là thiết bị đầu cuối trong hệ thống HVAC, thường nhận nguồn lạnh từ hệ thống trung tâm để xử lý không khí.
FCU có dùng với Chiller không?
Có. FCU thường được sử dụng kết hợp với Chiller trong hệ thống điều hòa trung tâm. Chiller tạo nước lạnh, sau đó nước lạnh được đưa đến FCU để trao đổi nhiệt.
FCU khác AHU như thế nào?
FCU thường phục vụ từng phòng hoặc khu vực nhỏ, trong khi AHU thường xử lý và phân phối không khí cho khu vực lớn thông qua hệ thống ống gió.
FCU có cấp gió tươi không?
FCU thông thường chủ yếu xử lý không khí tuần hoàn trong phòng. Việc cấp gió tươi thường cần thiết bị hoặc hệ thống thông gió bổ sung tùy theo thiết kế HVAC.
FCU phù hợp với công trình nào?
FCU thường được ứng dụng trong khách sạn, căn hộ, văn phòng, trung tâm thương mại, khu dịch vụ và các công trình cần điều chỉnh nhiệt độ theo từng khu vực.
