Trong bối cảnh tòa nhà thông minh (smart building) và quản lý năng lượng hiệu quả đang trở thành xu hướng tất yếu, thuật ngữ BMS ngày càng xuất hiện nhiều hơn trong các dự án bất động sản, công nghiệp và thương mại. Vậy hệ BMS là gì, nó hoạt động như thế nào và tại sao ngày càng nhiều tòa nhà, nhà máy lựa chọn đầu tư vào hệ thống này?
HRT – nhà thầu HVAC hàng đầu tại Hà Nội – thường xuyên tư vấn và tích hợp hệ thống HVAC với BMS cho khách hàng. Bài viết này cung cấp kiến thức đầy đủ, hệ thống về BMS từ định nghĩa, cấu trúc, chức năng đến lợi ích thực tế và những điều cần biết khi lập kế hoạch đầu tư.
BMS Là Gì? Định Nghĩa Đầy Đủ
BMS – viết tắt của Building Management System (Hệ thống Quản lý Tòa nhà) – là hệ thống điều khiển máy tính được lắp đặt trong tòa nhà để giám sát, điều khiển và tối ưu hóa toàn bộ các hệ thống kỹ thuật cơ điện (M&E) một cách tập trung và tự động. Hệ thống BMS có thể được gọi bằng nhiều tên khác nhau tùy ngữ cảnh: BAS (Building Automation System), BEMS (Building Energy Management System), EMS (Energy Management System) hoặc IBMS (Intelligent Building Management System).
Về bản chất, BMS là 'hệ thần kinh trung ương' của tòa nhà – thu thập dữ liệu từ hàng nghìn cảm biến, xử lý thông tin theo các thuật toán điều khiển được lập trình sẵn và tự động vận hành các hệ thống thiết bị theo cách tối ưu nhất về tiện nghi và tiết kiệm năng lượng.
? BMS = Não bộ của tòa nhà thông minh: Giám sát tập trung, điều khiển tự động, tối ưu năng lượng cho toàn bộ hệ thống kỹ thuật M&E.
Kiến Trúc 3 Tầng Của Hệ Thống BMS
Tầng 1: Tầng trường (Field Level)
Đây là tầng thấp nhất, bao gồm toàn bộ thiết bị vật lý tiếp xúc trực tiếp với môi trường tòa nhà: cảm biến nhiệt độ, cảm biến độ ẩm, cảm biến CO₂, đồng hồ đo điện năng, cảm biến áp suất, công tắc trạng thái thiết bị, van điều chỉnh lưu lượng, bộ điều chỉnh tốc độ quạt (VFD – Variable Frequency Drive)... Tầng trường thu thập dữ liệu thực tế và thực hiện lệnh điều khiển từ tầng trên.
Tầng 2: Tầng tự động hóa (Automation Level)
Tầng giữa gồm các bộ điều khiển lập trình được (DDC – Direct Digital Controller hoặc PLC). Mỗi DDC chịu trách nhiệm điều khiển một nhóm thiết bị hoặc một hệ thống con (ví dụ: một tầng điều hòa, một AHU, một cụm đèn). DDC nhận dữ liệu từ cảm biến tầng trường, so sánh với giá trị setpoint được lập trình, tính toán và gửi tín hiệu điều khiển đến các thiết bị chấp hành. DDC hiện đại có thể vận hành độc lập ngay cả khi mất kết nối với tầng quản lý.
Tầng 3: Tầng quản lý (Management Level)
Đây là giao diện người dùng của BMS: máy chủ BMS, phần mềm giao diện đồ họa (SCADA – Supervisory Control And Data Acquisition), màn hình trực quan hóa, hệ thống lưu trữ dữ liệu và báo cáo. Tại tầng này, người vận hành tòa nhà có thể: xem trạng thái thời gian thực của toàn bộ thiết bị, điều chỉnh setpoint và lịch vận hành, xem lịch sử dữ liệu và báo cáo năng lượng, nhận và xử lý cảnh báo sự cố.

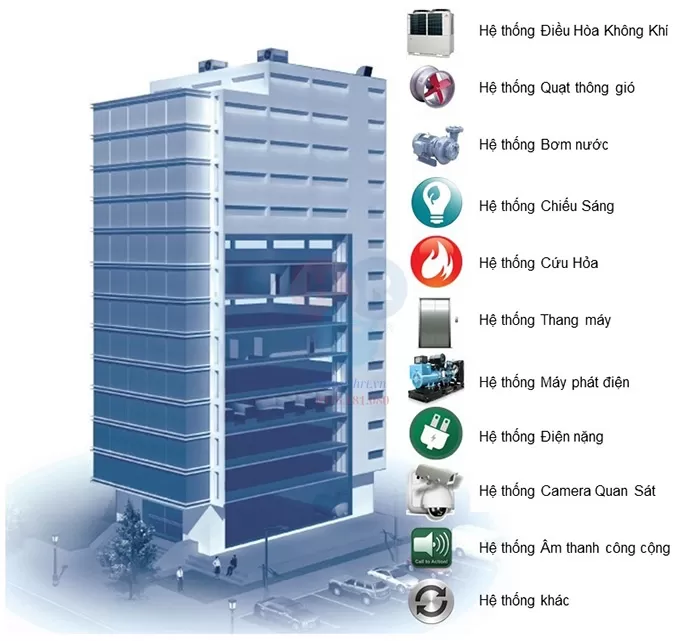

BMS Quản Lý Những Hệ Thống Nào?
BMS hiện đại có thể tích hợp và quản lý hầu hết các hệ thống kỹ thuật trong tòa nhà:
| Hệ thống | Chức năng BMS quản lý | Lợi ích tiết kiệm |
| HVAC (Điều hòa & thông gió) | Điều chỉnh nhiệt độ, độ ẩm, lưu lượng gió theo giờ và vùng | 15–30% chi phí điện HVAC |
| Chiếu sáng | Bật/tắt theo lịch, điều chỉnh độ sáng theo ánh sáng tự nhiên và cảm biến người | 20–40% chi phí điện chiếu sáng |
| Thang máy & thang cuốn | Điều phối hoạt động, chế độ tiết kiệm điện khi ít người | 5–10% điện thang máy |
| Điện và UPS | Giám sát tiêu thụ điện, phát hiện bất thường, quản lý tải điện đỉnh | Tối ưu hóa hóa đơn điện |
| Phòng cháy chữa cháy | Giám sát đầu báo khói, điều khiển quạt thải khói, khóa cửa chống cháy | An toàn tính mạng |
| An ninh & kiểm soát ra vào | Quản lý thẻ từ, camera CCTV, báo động xâm nhập | An ninh tòa nhà |
| Cấp thoát nước | Giám sát mực nước bể, điều khiển bơm, phát hiện rò rỉ | Tiết kiệm nước |
Các Giao Thức Truyền Thông Phổ Biến Trong BMS
Một trong những thách thức lớn nhất của BMS là tích hợp thiết bị từ nhiều nhà sản xuất khác nhau. Để giải quyết vấn đề này, ngành công nghiệp BMS đã phát triển nhiều giao thức truyền thông chuẩn:
BACnet (Building Automation and Control Network)
BACnet là giao thức chuẩn quốc tế ASHRAE/ANSI 135 được sử dụng rộng rãi nhất trong BMS. BACnet cho phép thiết bị từ các nhà sản xuất khác nhau 'nói chuyện' với nhau trong cùng một hệ thống BMS. Hầu hết thiết bị HVAC hiện đại (VRV Daikin, Chiller Trane, Carrier) đều hỗ trợ BACnet/IP hoặc BACnet MS/TP. Đây là giao thức HRT ưu tiên sử dụng khi tích hợp HVAC với BMS.
Modbus
Modbus là giao thức truyền thông công nghiệp đơn giản, chi phí thấp, được dùng phổ biến trong các ứng dụng năng lượng và công nghiệp. Modbus RTU (RS-485) và Modbus TCP/IP được dùng rộng rãi để kết nối đồng hồ điện, biến tần VFD và thiết bị công nghiệp với BMS.
KNX
KNX là giao thức chuẩn châu Âu, phổ biến trong tự động hóa chiếu sáng và điều khiển môi trường (nhiệt độ, rèm cửa) trong các tòa nhà dân dụng và văn phòng cao cấp. KNX được hỗ trợ bởi hơn 500 nhà sản xuất thiết bị, tạo ra hệ sinh thái sản phẩm phong phú.
DALI (Digital Addressable Lighting Interface)
DALI là giao thức chuyên dụng cho hệ thống chiếu sáng, cho phép điều khiển địa chỉ từng bóng đèn độc lập, đo lường tiêu thụ điện từng đèn và phát hiện đèn hỏng. DALI thường được tích hợp vào BMS thông qua gateway.
Lợi Ích Thực Tế Khi Đầu Tư Vào Hệ Thống BMS
1. Tiết kiệm năng lượng đáng kể
Đây là lợi ích được nhắc đến nhiều nhất và cũng được chứng minh rõ ràng nhất. Theo nghiên cứu của ASHRAE và các tổ chức quản lý năng lượng, tòa nhà có BMS tiết kiệm trung bình 15–30% chi phí năng lượng so với tòa nhà không có BMS, nhờ: vận hành hệ thống theo lịch chính xác (không để điều hòa chạy khi không có người), tối ưu hóa nhiệt độ setpoint theo điều kiện thực tế, phối hợp hiệu quả giữa các hệ thống, phát hiện thiết bị hoạt động bất thường tiêu tốn điện quá mức.
2. Quản lý tập trung, giảm nhân sự vận hành
Thay vì cần nhiều nhân viên kỹ thuật kiểm tra từng thiết bị ở từng tầng, BMS cho phép một người điều hành có thể giám sát và điều khiển toàn bộ tòa nhà từ một màn hình. Điều này giảm đáng kể chi phí nhân sự vận hành và tăng khả năng phản ứng kịp thời với sự cố.
3. Cảnh báo sự cố proactive
BMS liên tục giám sát hàng nghìn thông số và tự động phát cảnh báo khi có bất thường – ngay cả trước khi sự cố xảy ra. Ví dụ: nhiệt độ dàn ngưng Chiller tăng bất thường có thể là dấu hiệu dàn bẩn hoặc thiếu gas – BMS phát cảnh báo để kỹ thuật viên can thiệp sớm, tránh Chiller hỏng đột ngột.
4. Dữ liệu phân tích và báo cáo
BMS lưu trữ toàn bộ dữ liệu vận hành theo thời gian, tạo ra cơ sở dữ liệu quý giá để: phân tích mô hình tiêu thụ năng lượng, lập kế hoạch bảo trì dựa trên dữ liệu thực tế, đánh giá hiệu quả các biện pháp tiết kiệm năng lượng, chuẩn bị báo cáo cho chứng nhận xanh (LEED, LOTUS, EDGE).
5. Tăng giá trị tài sản
Tòa nhà có BMS được đánh giá cao hơn trên thị trường bất động sản thương mại. Khách thuê văn phòng, đặc biệt là các công ty đa quốc gia, ngày càng ưu tiên tòa nhà có hệ thống quản lý thông minh, hiệu quả năng lượng và có khả năng cung cấp báo cáo năng lượng định kỳ.
Chi Phí Đầu Tư Và Thời Gian Hoàn Vốn BMS
Chi phí đầu tư BMS phụ thuộc vào quy mô tòa nhà, số lượng điểm kết nối (data points) và mức độ tích hợp. Tham khảo sơ bộ:
| Quy mô tòa nhà | Số data points | Chi phí BMS ước tính | Thời gian hoàn vốn |
| Tòa nhà nhỏ (<5.000m²) | 500–2.000 | 300 triệu – 1 tỷ đồng | 3–5 năm |
| Tòa nhà vừa (5.000–20.000m²) | 2.000–10.000 | 1–3 tỷ đồng | 2–4 năm |
| Tòa nhà lớn (>20.000m²) | 10.000–50.000+ | 3–15 tỷ đồng | 2–3 năm |
| Khu công nghiệp, nhà máy | Tùy quy mô | Báo giá theo dự án | 2–4 năm |
Thời gian hoàn vốn ngắn (2–5 năm) là lý do tại sao BMS ngày càng trở thành đầu tư tiêu chuẩn trong các tòa nhà thương mại và công nghiệp mới xây dựng.
=> Xem thêm: Điều Hòa Phòng Sạch Sản Xuất Dược Phẩm: Tiêu Chuẩn GMP, Kỹ Thuật Và Giải Pháp Từ HRT
Tích Hợp HVAC Với BMS – Chuyên Môn Của HRT
Hệ thống HVAC là hệ thống tiêu thụ điện năng lớn nhất trong tòa nhà và cũng là hệ thống được hưởng lợi nhiều nhất từ BMS. HRT có kinh nghiệm tích hợp toàn bộ hệ thống VRV Daikin, Chiller Trane/Carrier/Daikin và AHU với hệ thống BMS thông qua giao thức BACnet/IP, Modbus TCP và DIII-Net (giao thức độc quyền Daikin).
Khi khách hàng đầu tư dự án HVAC mới, HRT luôn tư vấn lựa chọn thiết bị có khả năng kết nối BMS ngay từ đầu, tránh chi phí retrofit tốn kém sau này. Đối với hệ thống HVAC đã có sẵn, HRT có thể đánh giá khả năng tích hợp với BMS và đề xuất giải pháp gateway phù hợp.
? Tư vấn tích hợp HVAC với hệ thống BMS tòa nhà: 0916181080 | CEO@hrt.vn HRT – Chuyên gia HVAC thông minh, tích hợp BMS hàng đầu Hà Nội
Câu Hỏi Thường Gặp Về BMS
BMS và SCADA có phải là một không?
SCADA (Supervisory Control And Data Acquisition) là một khái niệm rộng hơn, thường dùng trong công nghiệp để giám sát và điều khiển quá trình sản xuất. BMS là ứng dụng của nguyên lý SCADA cho tòa nhà. Trong thực tế, người ta thường dùng thuật ngữ 'phần mềm SCADA' để chỉ phần mềm giao diện của hệ thống BMS.
Tòa nhà nhỏ có cần BMS không?
Với tòa nhà dưới 3.000m², chi phí BMS đầy đủ có thể chưa hoàn vốn nhanh. Tuy nhiên, các giải pháp BMS đơn giản hơn (mini-BMS, IoT-based energy monitoring) có chi phí thấp hơn và vẫn mang lại lợi ích tiết kiệm năng lượng đáng kể. Liên hệ HRT để được tư vấn giải pháp phù hợp với quy mô và ngân sách cụ thể.
