HVAC nhà máy là hệ thống giúp kiểm soát nhiệt độ, thông gió, cấp gió tươi, hút khí thải, độ ẩm và chất lượng không khí cho khu sản xuất, kho, văn phòng nhà máy hoặc các khu vực kỹ thuật. Đây không chỉ là việc lắp điều hòa công suất lớn cho nhà xưởng, mà là một giải pháp kỹ thuật cần được khảo sát, tính toán và thiết kế theo đúng công năng sử dụng.
Không phải nhà máy nào cũng cần một hệ HVAC công nghiệp phức tạp. Tuy nhiên, khi công trình có tải nhiệt lớn, không gian kín, nhiều người làm việc, máy móc sinh nhiệt hoặc yêu cầu môi trường sản xuất ổn định, doanh nghiệp cần thiết kế hệ thống bài bản ngay từ đầu. Bài viết dưới đây được đội ngũ HRT biên soạn nhằm giúp doanh nghiệp nhận biết khi nào cần thiết kế hệ HVAC công nghiệp và cách lựa chọn phương án phù hợp với thực tế nhà máy.
HVAC nhà máy là gì?
HVAC là viết tắt của Heating, Ventilation and Air Conditioning, nghĩa là sưởi, thông gió và điều hòa không khí. Trong điều kiện nhà máy tại Việt Nam, phần sưởi thường không phải trọng tâm trong nhiều công trình, trong khi điều hòa, thông gió, cấp gió tươi, hút khí thải, lọc gió, kiểm soát nhiệt độ, độ ẩm và chất lượng không khí lại có vai trò rất quan trọng.
HVAC nhà máy là hệ thống được thiết kế để kiểm soát môi trường không khí trong các khu vực sản xuất, bảo quản, vận hành thiết bị và làm việc của con người. Tùy quy mô và yêu cầu của từng công trình, hệ thống này có thể chỉ gồm thông gió cấp – hút cơ bản, hoặc phức tạp hơn với Chiller, AHU, FCU, VRV/VRF, Packaged, hệ ống gió, lọc gió, cảm biến, tủ điện điều khiển và BMS.
Điểm khác biệt lớn giữa HVAC nhà máy và điều hòa dân dụng nằm ở mục tiêu vận hành. Điều hòa dân dụng chủ yếu phục vụ tiện nghi cho không gian sinh hoạt hoặc làm việc nhỏ. Trong khi đó, HVAC nhà máy phải xử lý đồng thời nhiều yếu tố như nhiệt sinh ra từ máy móc, số lượng người làm việc, khí thải, bụi, mùi, hơi nóng, độ ẩm, áp suất khu vực và yêu cầu ổn định của quy trình sản xuất.
Một nhà máy có thể không cần điều hòa cho toàn bộ khu xưởng, nhưng vẫn cần hệ thống thông gió hoặc hút khí thải đúng kỹ thuật. Ngược lại, một số khu vực nhỏ như phòng QC, phòng lab, phòng server, khu đóng gói, phòng sạch hoặc văn phòng nhà máy lại cần kiểm soát nhiệt độ và độ ẩm chính xác hơn khu sản xuất chung. Vì vậy, HVAC nhà máy cần được xem là một hệ thống tổng thể, không nên đồng nhất với việc lắp máy lạnh công suất lớn.
Xem Thêm Điều Hòa Công Nghiệp VRV
Xem Thêm Điều Hòa Công Nghiệp Chiller
Xem Thêm Điều Hòa Công Nghiệp Packaged
HVAC nhà máy gồm những hạng mục nào?
Một hệ thống HVAC nhà máy có thể bao gồm nhiều hạng mục khác nhau tùy theo công năng công trình. Nhóm đầu tiên là thiết bị tạo lạnh hoặc thiết bị điều hòa trung tâm. Trong các công trình nhà máy, các hệ thường gặp gồm Chiller, VRV/VRF và Packaged.
Chiller là hệ thống tạo nước lạnh trung tâm. Nước lạnh được đưa đến AHU, FCU hoặc các thiết bị trao đổi nhiệt để xử lý không khí. Hệ này thường được xem xét cho công trình có tải lạnh lớn, nhiều khu vực cần vận hành tập trung hoặc cần kết hợp với hệ xử lý không khí. Chiller có thể phù hợp với một số nhà máy, khu sản xuất, khu phụ trợ, tòa nhà điều hành hoặc công trình có yêu cầu quản lý năng lượng rõ ràng, nhưng cần đủ điều kiện về mặt bằng, phòng máy, đường ống, bơm và bảo trì.
VRV/VRF là hệ điều hòa trung tâm sử dụng môi chất lạnh trực tiếp, có khả năng phân vùng linh hoạt. Hệ này thường phù hợp với khu văn phòng trong nhà máy, phòng họp, khu quản lý, khu phụ trợ hoặc các không gian cần điều khiển độc lập. Khi sử dụng VRV/VRF trong môi trường nhà máy, cần tính kỹ chiều dài ống gas, chênh cao, vị trí đặt dàn nóng, điều kiện môi trường và khả năng bảo trì.
Packaged là thiết bị điều hòa dạng nguyên cụm, có thể phù hợp với một số không gian độc lập hoặc khu vực cần xử lý theo cụm. Khi lựa chọn Packaged, cần xem xét công suất, đường gió, vị trí đặt máy, tiếng ồn, thoát nước ngưng và lối tiếp cận bảo trì.
Nhóm hạng mục thứ hai là thiết bị xử lý không khí như AHU và FCU. AHU có nhiệm vụ xử lý, lọc, cấp và phân phối không khí cho khu vực sử dụng. Tùy cấu hình, AHU có thể trộn gió tươi với gió hồi, làm lạnh, sưởi, lọc bụi hoặc hỗ trợ kiểm soát độ ẩm. AHU thường được dùng trong khu sản xuất, phòng sạch, khu đóng gói, khu thương mại hoặc các không gian cần lưu lượng gió lớn.
FCU là thiết bị trao đổi nhiệt cục bộ, thường dùng cùng hệ Chiller. FCU phù hợp với các không gian nhỏ hơn như phòng làm việc, phòng chức năng, khu văn phòng nhà máy hoặc khu vực cần điều khiển riêng. Dù nhỏ hơn AHU, FCU vẫn cần được bố trí đúng vị trí, tính đúng lưu lượng gió, đường nước lạnh và thoát nước ngưng.

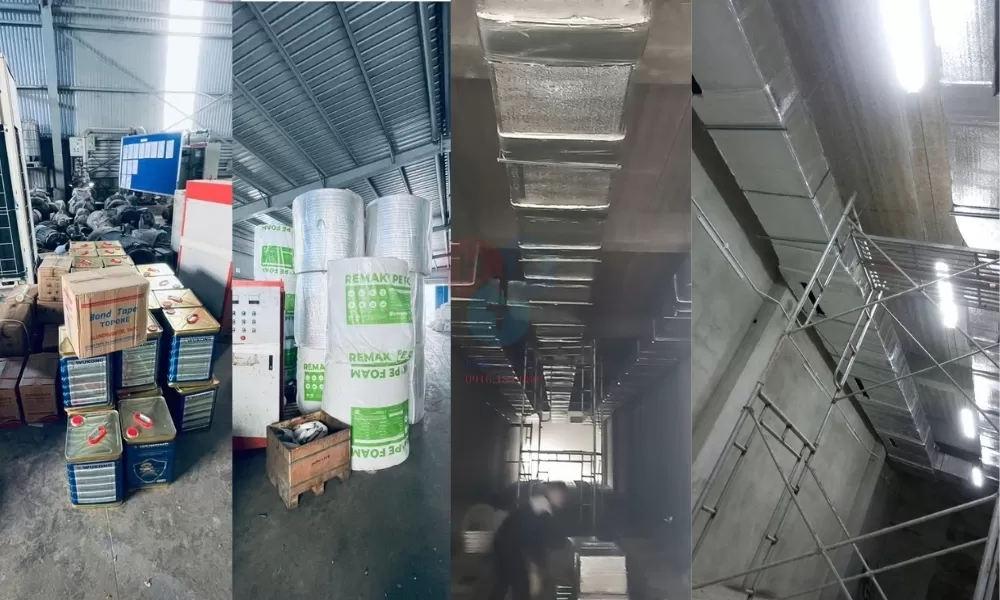

Nhóm hạng mục thứ ba là hệ thống ống gió, miệng gió, van gió, damper, tiêu âm và cách nhiệt. Đây là phần quyết định khả năng phân phối không khí trong nhà máy. Nếu thiết bị đủ công suất nhưng ống gió thiết kế sai, gió vẫn có thể phân bố không đều, gây khu vực quá nóng, khu vực quá lạnh, tiếng ồn lớn hoặc tổn thất năng lượng cao.
Nhóm hạng mục thứ tư là hệ thống thông gió, cấp gió tươi và hút khí thải. Trong nhà máy, thông gió không chỉ giúp không gian thoáng hơn mà còn giúp thải nhiệt, mùi, bụi, hơi ẩm, khói hoặc khí phát sinh từ quá trình sản xuất. Một số khu vực cần cấp gió tươi để đảm bảo môi trường làm việc, trong khi một số khu vực khác cần hút khí thải tại nguồn để hạn chế ô nhiễm lan rộng.
Nhóm hạng mục cuối cùng là cảm biến, tủ điện, điều khiển tự động và hệ thống giám sát. Các cảm biến nhiệt độ, độ ẩm, áp suất, CO₂, trạng thái quạt, bơm, van hoặc thiết bị chính giúp hệ thống vận hành theo dữ liệu. Với nhà máy có nhiều thiết bị HVAC, điều khiển tự động hoặc BMS có thể hỗ trợ theo dõi trạng thái, cảnh báo lỗi, điều chỉnh lịch vận hành và tối ưu năng lượng.
Khi nào nhà máy cần thiết kế hệ HVAC công nghiệp?
Nhà máy cần thiết kế hệ HVAC công nghiệp khi điều kiện sản xuất, môi trường làm việc hoặc yêu cầu vận hành vượt quá khả năng của các giải pháp thông gió hoặc điều hòa đơn giản. Dấu hiệu đầu tiên là nhà máy có tải nhiệt lớn từ máy móc và dây chuyền sản xuất.
Trong nhiều nhà xưởng, nhiệt phát sinh không chỉ đến từ thời tiết bên ngoài. Máy móc, động cơ, lò, máy nén khí, thiết bị gia nhiệt, hệ thống chiếu sáng, con người và quá trình sản xuất đều có thể làm nhiệt độ trong xưởng tăng cao. Nếu chỉ dùng quạt hoặc thông gió tự nhiên, lượng nhiệt này có thể không được thải ra đủ nhanh. Khi nhiệt độ ảnh hưởng đến người lao động, thiết bị hoặc chất lượng sản phẩm, doanh nghiệp cần khảo sát để thiết kế hệ HVAC phù hợp.
Nhà máy cũng cần hệ HVAC công nghiệp khi khu sản xuất cần nhiệt độ ổn định. Một số ngành như điện tử, dược phẩm, thực phẩm, bao bì, in ấn, kho bảo quản hoặc các quy trình dùng vật liệu nhạy cảm với nhiệt không thể vận hành ổn định nếu nhiệt độ dao động quá lớn. Trong trường hợp này, việc làm mát bằng quạt hoặc thông gió thông thường có thể không đủ. Hệ thống cần được tính toán tải lạnh, lưu lượng gió và khả năng điều khiển để duy trì điều kiện môi trường theo yêu cầu sản xuất.
Một trường hợp khác là khi nhà máy cần kiểm soát độ ẩm. Độ ẩm cao có thể gây ngưng tụ, ẩm mốc, ảnh hưởng đến nguyên liệu, linh kiện, bao bì, giấy, bột, thực phẩm, dược phẩm hoặc thiết bị điện tử. Độ ẩm thấp quá mức cũng có thể gây vấn đề trong một số quy trình sản xuất. Kiểm soát độ ẩm không đơn giản là hạ nhiệt độ bằng điều hòa, mà cần thiết kế hệ xử lý không khí phù hợp với tải ẩm, lưu lượng gió tươi và điều kiện vận hành thực tế.
Nhà máy cần hệ HVAC công nghiệp khi không gian kín, mật độ người cao hoặc cần cấp gió tươi ổn định. Trong khu vực có người làm việc lâu dài, không khí tươi là yếu tố quan trọng để duy trì chất lượng không khí trong nhà. Nếu nhà xưởng kín, thông gió kém hoặc có nhiều người làm việc cùng lúc, hệ thống cần được tính toán lưu lượng gió tươi, hướng cấp gió và hướng thải gió phù hợp.
Một dấu hiệu quan trọng khác là nhà máy phát sinh bụi, mùi, hơi nóng, khói, hơi dung môi hoặc khí thải. Trong trường hợp này, doanh nghiệp không nên chỉ lắp điều hòa để làm mát. Nếu không có hệ cấp – hút phù hợp, điều hòa có thể làm tuần hoàn không khí ô nhiễm trong không gian. Với các nguồn phát sinh cục bộ, giải pháp hút tại nguồn thường cần được xem xét để hạn chế ô nhiễm lan sang khu vực khác.
Nhà máy cũng cần thiết kế HVAC công nghiệp khi có khu vực yêu cầu áp suất dương hoặc áp suất âm. Áp suất dương thường được dùng để hạn chế bụi hoặc không khí ô nhiễm từ ngoài đi vào khu vực cần sạch hơn. Áp suất âm được dùng để hạn chế mùi, khí hoặc ô nhiễm từ một khu vực phát tán ra xung quanh. Không phải nhà máy nào cũng cần kiểm soát áp suất, nhưng với phòng sạch, khu đóng gói nhạy cảm, phòng hóa chất, khu xử lý mùi hoặc khu kỹ thuật đặc thù, đây là yếu tố cần đánh giá từ giai đoạn thiết kế.
Với các nhà máy có phòng sạch hoặc khu vực kiểm soát đặc biệt, hệ HVAC càng cần được thiết kế bài bản. Phòng sạch không chỉ yêu cầu nhiệt độ phù hợp mà còn cần kiểm soát độ ẩm, áp suất, cấp lọc, số lần trao đổi gió và hướng dòng khí. Đây là ứng dụng HVAC đặc thù, không thể xử lý bằng phương án điều hòa thông thường.
Ngoài ra, nhà máy cần xem xét thiết kế mới, cải tạo hoặc nâng cấp HVAC khi hệ thống hiện hữu không còn đáp ứng vận hành. Các dấu hiệu thường gặp là khu sản xuất không đạt nhiệt độ, gió phân phối không đều, chi phí điện tăng bất thường, thiết bị thường xuyên lỗi, mùi hoặc bụi không được xử lý tốt, không có dữ liệu vận hành để kiểm soát hoặc công trình đã thay đổi công năng so với thiết kế ban đầu.
Khi nào nhà máy chưa cần hệ HVAC công nghiệp phức tạp?
Không phải mọi nhà máy đều cần đầu tư một hệ HVAC công nghiệp đầy đủ với Chiller, AHU, FCU, BMS và hệ điều khiển phức tạp. Trong một số trường hợp, phương án đơn giản hơn có thể phù hợp hơn nếu đáp ứng đúng nhu cầu.
Nếu nhà xưởng thông thoáng, tải nhiệt thấp, ít người làm việc, ít máy móc sinh nhiệt và không có yêu cầu kiểm soát nhiệt độ nghiêm ngặt, doanh nghiệp có thể chưa cần hệ điều hòa công nghiệp quy mô lớn. Khi đó, thông gió tự nhiên, quạt công nghiệp hoặc thông gió cơ khí có thể được xem xét sau khi khảo sát thực tế.
Nếu khu vực chỉ cần thải nhiệt, hút mùi hoặc cấp gió tươi, thiết kế thông gió đúng có thể hiệu quả hơn lắp điều hòa diện rộng. Ví dụ, một khu vực phát sinh nhiệt cục bộ có thể cần hút nhiệt tại nguồn. Một khu vực có mùi hoặc hơi phát sinh từ quy trình sản xuất có thể cần hệ hút và xả phù hợp. Trong các trường hợp này, điều hòa không phải lúc nào cũng là giải pháp chính.
Nếu chỉ một khu vực nhỏ trong nhà máy cần kiểm soát điều kiện môi trường, doanh nghiệp có thể chọn giải pháp cục bộ hoặc phân vùng. Phòng QC, phòng lab, phòng server, phòng điều khiển, văn phòng nhà máy hoặc khu đóng gói có thể cần điều hòa riêng, trong khi toàn bộ nhà xưởng chỉ cần thông gió. Cách tiếp cận này giúp tránh đầu tư quá mức cho những khu vực không có yêu cầu kiểm soát môi trường chặt chẽ.
Nếu nhà máy chưa chốt dây chuyền, thiết bị sản xuất, số người, giờ vận hành hoặc tiêu chuẩn môi trường, việc thiết kế một hệ HVAC lớn ngay từ đầu có thể dẫn đến sai tải hoặc dư công suất. Trong trường hợp này, nên khảo sát, phân tích phương án, dự phòng mặt bằng kỹ thuật và thiết kế theo giai đoạn nếu cần. Thiết kế quá sớm khi thiếu dữ liệu có thể làm tăng chi phí cải tạo sau này.
Các loại hệ HVAC thường dùng cho nhà máy
Hệ thống thông gió nhà máy là giải pháp nền tảng trong nhiều công trình công nghiệp. Hệ thống này có thể bao gồm cấp gió tươi, hút khí nóng, hút mùi, hút bụi, hút hơi ẩm hoặc hút khí thải. Thông gió có thể hoạt động độc lập hoặc kết hợp với điều hòa. Với nhà xưởng có tải nhiệt vừa phải nhưng cần thải khí, thông gió cơ khí đúng thiết kế có thể là giải pháp quan trọng hơn điều hòa.
Hệ thống Chiller cho nhà máy thường được xem xét khi công trình có tải lạnh lớn, nhiều khu vực cần làm mát hoặc cần kết hợp AHU và FCU. Chiller tạo nước lạnh trung tâm, sau đó phân phối nước lạnh đến các thiết bị xử lý không khí. Hệ này phù hợp với công trình cần vận hành tập trung, có hạ tầng kỹ thuật đầy đủ và cần kiểm soát hiệu suất theo hệ thống. Tuy nhiên, Chiller đòi hỏi thiết kế, thi công, vận hành và bảo trì chuyên nghiệp.
Hệ thống AHU phù hợp với khu sản xuất cần lưu lượng gió lớn hoặc yêu cầu xử lý không khí tốt hơn. AHU có thể kết hợp gió tươi, gió hồi, lọc gió, coil lạnh và các thành phần xử lý khác tùy yêu cầu. Với khu vực cần kiểm soát nhiệt độ, độ ẩm, áp suất hoặc chất lượng không khí, AHU thường là một thành phần quan trọng trong giải pháp HVAC.
FCU thường được dùng cho khu văn phòng, phòng chức năng hoặc khu vực nhỏ trong nhà máy. FCU phù hợp với hệ Chiller và giúp điều khiển từng khu vực riêng biệt. So với AHU, FCU có quy mô nhỏ hơn và thường phục vụ không gian cục bộ. Khi thiết kế FCU, cần lưu ý đường nước lạnh, thoát nước ngưng, vị trí bảo trì và khả năng điều khiển.
VRV/VRF thường phù hợp với khu văn phòng nhà máy, phòng họp, khu quản lý, khu phụ trợ hoặc các không gian cần phân vùng linh hoạt. Hệ này không nhất thiết phù hợp cho toàn bộ khu sản xuất, đặc biệt nếu nhà xưởng có môi trường bụi, nhiệt cao, tải lớn hoặc yêu cầu thông gió phức tạp. Trước khi chọn VRV/VRF, cần đánh giá mặt bằng, tải lạnh, vị trí dàn nóng, đường ống gas và điều kiện bảo trì.
Packaged có thể phù hợp với một số không gian độc lập, hội trường, khu thương mại trong nhà máy hoặc khu vực cần xử lý theo cụm. Thiết bị dạng nguyên cụm có thể thuận tiện trong một số trường hợp, nhưng vẫn cần tính toán đường gió, tiếng ồn, vị trí đặt máy, cấp gió tươi, thoát nước ngưng và bảo trì.
Với nhà máy lớn có nhiều thiết bị HVAC, điều khiển tự động hoặc BMS có thể được xem xét. Hệ thống này giúp giám sát trạng thái thiết bị, cảnh báo lỗi, điều chỉnh lịch vận hành và hỗ trợ tối ưu năng lượng. Tuy nhiên, BMS chỉ phát huy hiệu quả khi thiết bị, cảm biến, tủ điện, logic điều khiển và quy trình vận hành được thiết kế đồng bộ.
Cách xác định nhà máy cần hệ HVAC công nghiệp ở mức nào
Để xác định mức đầu tư HVAC phù hợp, doanh nghiệp cần bắt đầu bằng việc phân vùng công năng trong nhà máy. Không nên thiết kế một tiêu chuẩn chung cho toàn bộ công trình. Khu sản xuất, kho nguyên liệu, kho thành phẩm, văn phòng, phòng kỹ thuật, phòng QC, phòng lab, phòng sạch, khu đóng gói và khu phát sinh khí thải đều có yêu cầu khác nhau.
Sau khi phân vùng, cần tính tải nhiệt và xác định nguồn phát sinh nhiệt. Nhiệt có thể đến từ mái, tường, người, máy móc, đèn chiếu sáng, động cơ, khí nóng, cửa ra vào hoặc quá trình sản xuất. Đây là cơ sở để xác định công suất làm mát, lưu lượng gió, số lượng thiết bị và cấu hình hệ thống. Nếu không tính tải đúng, lựa chọn thiết bị dễ sai.
Doanh nghiệp cũng cần xác định yêu cầu nhiệt độ và độ ẩm của từng khu vực. Một số khu chỉ cần cải thiện điều kiện làm việc. Một số khu cần nhiệt độ ổn định để bảo vệ sản phẩm hoặc thiết bị. Một số khu cần kiểm soát độ ẩm để tránh ngưng tụ, ẩm mốc hoặc lỗi sản phẩm. Không nên đặt nhiệt độ quá thấp hoặc kiểm soát quá chặt nếu không cần thiết, vì điều này làm tăng chi phí đầu tư và vận hành.
Yêu cầu gió tươi, gió thải và chất lượng không khí cũng cần được xác định rõ. Số người làm việc, thời gian sử dụng, nguồn phát sinh bụi, mùi, khí thải, vị trí lấy gió tươi và vị trí xả gió đều ảnh hưởng đến thiết kế. Với khu vực có khí thải hoặc mùi, cần tránh xả gió vào vị trí có thể ảnh hưởng đến khu vực lấy gió tươi hoặc khu vực làm việc khác.
Mặt bằng kỹ thuật là yếu tố không thể bỏ qua. Một phương án Chiller có thể phù hợp về tải lạnh nhưng không phù hợp nếu công trình thiếu không gian đặt máy, bơm, đường ống hoặc tháp giải nhiệt. Một phương án AHU có thể đúng về kỹ thuật nhưng khó thi công nếu không có không gian ống gió. Một phương án VRV/VRF có thể phù hợp khu văn phòng nhưng không phù hợp nếu dàn nóng phải đặt trong môi trường nhiệt cao, bụi nhiều hoặc khó bảo trì.
Chi phí đầu tư và chi phí vận hành dài hạn cần được đánh giá cùng lúc. HVAC nhà máy thường vận hành nhiều giờ, nên chi phí điện và bảo trì có ảnh hưởng lớn đến tổng chi phí sử dụng. Doanh nghiệp không nên chọn phương án chỉ vì giá thiết bị thấp. Cần xem xét hiệu suất, tuổi thọ, phụ tùng, nhân sự vận hành, khả năng mở rộng và rủi ro dừng hệ thống khi có sự cố.
Khả năng mở rộng cũng cần được tính đến. Nhà máy có thể tăng công suất, thay đổi dây chuyền, tăng số người hoặc thay đổi công năng. Hệ HVAC nên có khả năng nâng cấp hợp lý, nhưng không nên thiết kế dư quá mức khi chưa có nhu cầu rõ ràng. Dư công suất có thể làm tăng chi phí đầu tư và gây lãng phí năng lượng trong quá trình vận hành.
Dấu hiệu nhà máy cần cải tạo hoặc nâng cấp HVAC
Một dấu hiệu phổ biến là nhiệt độ khu vực sản xuất không ổn định. Nếu cùng một khu vực nhưng lúc quá nóng, lúc quá lạnh hoặc không đạt nhiệt độ yêu cầu, nguyên nhân có thể đến từ sai tải, phân phối gió không đều, thiết bị xuống cấp hoặc điều khiển chưa phù hợp.
Độ ẩm cao, đọng sương hoặc ảnh hưởng đến sản phẩm cũng là dấu hiệu cần kiểm tra hệ HVAC. Khi xuất hiện ẩm mốc, nước ngưng, bao bì biến dạng, linh kiện bị ảnh hưởng hoặc sản phẩm lỗi liên quan đến độ ẩm, doanh nghiệp cần đánh giá lại hệ thống xử lý không khí, gió tươi, cách nhiệt và vận hành.
Nếu mùi, bụi hoặc khí thải không được xử lý tốt, hệ thống thông gió và hút khí cần được kiểm tra. Tình trạng mùi lan sang khu văn phòng, bụi phát tán trong xưởng hoặc khí nóng không thoát được có thể cho thấy hệ cấp – hút chưa đúng, áp suất khu vực chưa phù hợp hoặc thiết bị xử lý chưa đáp ứng.
Chi phí điện tăng nhưng hiệu quả làm mát không cải thiện cũng là dấu hiệu quan trọng. Nguyên nhân có thể do lọc gió bẩn, coil bẩn, rò rỉ gió, rò rỉ nước lạnh, cách nhiệt kém, thiết bị vận hành ngoài nhu cầu thực tế hoặc hệ điều khiển không còn phù hợp. Trong trường hợp này, việc cải tạo không nên chỉ dừng ở thay máy mới, mà cần đánh giá toàn hệ thống.
Thiết bị HVAC thường xuyên lỗi hoặc khó bảo trì cũng cho thấy hệ thống cần được xem xét lại. Thiết bị đặt sai vị trí, thiếu không gian bảo trì, vận hành quá tải hoặc không có kế hoạch bảo trì định kỳ đều có thể làm tăng chi phí sửa chữa và thời gian dừng hệ thống.
Khi nhà máy thay đổi công năng so với thiết kế ban đầu, HVAC cũ có thể không còn phù hợp. Việc tăng dây chuyền, đổi sản phẩm, tăng số người, thay đổi bố trí máy móc hoặc chuyển đổi khu vực kho thành khu sản xuất đều có thể làm thay đổi tải nhiệt và yêu cầu thông gió.
Sai lầm thường gặp khi thiết kế HVAC nhà máy
Sai lầm đầu tiên là chọn hệ HVAC chỉ theo diện tích nhà xưởng. Diện tích là một dữ liệu quan trọng, nhưng không đủ. Chiều cao xưởng, vật liệu mái, hướng nắng, tải máy móc, số người, nhiệt thải, cửa mở, gió tươi và yêu cầu sản xuất đều ảnh hưởng đến thiết kế. Nếu chỉ tính theo mét vuông, hệ thống dễ thiếu hoặc dư công suất.
Sai lầm thứ hai là chỉ tập trung làm mát mà bỏ qua thông gió. Một không gian mát nhưng thiếu gió tươi hoặc không thải được khí ô nhiễm vẫn không đạt yêu cầu vận hành. Với nhà máy, thông gió và hút khí thải phải được xem xét ngay từ đầu, đặc biệt khi có bụi, mùi, hơi nóng hoặc khí phát sinh trong quá trình sản xuất.
Sai lầm thứ ba là lắp điều hòa cho toàn bộ xưởng khi chỉ cần xử lý cục bộ. Một số nhà máy chỉ cần làm mát khu người làm việc, khu kiểm tra chất lượng, khu đóng gói hoặc khu máy nhạy cảm. Nếu điều hòa toàn bộ xưởng mà không cần thiết, chi phí đầu tư và chi phí điện có thể tăng cao.
Sai lầm thứ tư là không tính đường ống gió, đường ống nước và không gian bảo trì. Thiết bị tốt nhưng ống gió sai, đường ống quá dài, cách nhiệt kém hoặc không có lối bảo trì vẫn làm hệ thống vận hành kém hiệu quả. Với HVAC nhà máy, bố trí thiết bị và đường kỹ thuật cần được tính cùng mặt bằng sản xuất.
Sai lầm thứ năm là nghiệm thu không đầy đủ. Việc thiết bị chạy được chưa đủ để kết luận hệ thống đạt yêu cầu. Cần kiểm tra lưu lượng gió, nhiệt độ, áp suất, độ ồn, độ rung, nước ngưng, rò rỉ, cách nhiệt và tín hiệu điều khiển. Nếu bỏ qua commissioning, nhiều lỗi chỉ xuất hiện khi nhà máy đi vào vận hành thực tế.
Sai lầm cuối cùng là không có kế hoạch bảo trì sau bàn giao. HVAC nhà máy vận hành trong điều kiện nhiều bụi, nhiệt hoặc tải thay đổi liên tục. Nếu không bảo trì, lọc gió bẩn, coil bẩn, quạt lệch, bơm lỗi, cảm biến sai hoặc tủ điện xuống cấp có thể làm tăng tiêu thụ điện và giảm hiệu quả vận hành.
Quy trình thiết kế HVAC nhà máy nên thực hiện như thế nào?
Quy trình thiết kế HVAC nhà máy nên bắt đầu từ khảo sát hiện trạng và mục tiêu vận hành. Đơn vị thực hiện cần khảo sát mặt bằng, dây chuyền, nguồn nhiệt, số người, khu vực cần điều hòa, khu vực cần thông gió, nguồn khí thải, nguồn điện, vị trí đặt thiết bị và yêu cầu mở rộng. Đây là nền tảng để tránh chọn sai hệ ngay từ đầu.
Sau khảo sát, cần phân vùng công năng và yêu cầu môi trường. Không nên áp dụng một điều kiện nhiệt độ, độ ẩm hoặc thông gió giống nhau cho toàn nhà máy. Khu sản xuất, kho, văn phòng, phòng kỹ thuật, phòng QC, khu đóng gói, phòng sạch hoặc khu phát sinh khí thải phải được đánh giá riêng.
Bước tiếp theo là tính toán tải lạnh và lưu lượng thông gió. Đây là cơ sở để chọn công suất thiết bị, lưu lượng gió, kích thước ống gió, quạt, AHU, FCU, Chiller hoặc thiết bị liên quan. Nếu tính sai ở bước này, toàn bộ phương án có thể sai theo, dù thiết bị được chọn là thương hiệu tốt.
Sau khi có dữ liệu tính toán, doanh nghiệp mới nên lựa chọn hệ thống phù hợp. Phương án có thể là thông gió cơ khí, Chiller kết hợp AHU/FCU, VRV/VRF cho khu văn phòng, Packaged cho khu độc lập hoặc kết hợp nhiều giải pháp. Lựa chọn hệ phải dựa trên tải, công năng, mặt bằng, chi phí vận hành và khả năng bảo trì.
Giai đoạn thiết kế chi tiết cần làm rõ đường ống, ống gió, điều khiển và bảo trì. Thiết kế cần tính đến tổn thất áp, tiếng ồn, rung, cách nhiệt, nước ngưng, đường bảo trì, tủ điện, cảm biến và logic vận hành. Với nhà máy có nhiều khu vực, điều khiển phân vùng và giám sát trạng thái thiết bị có thể giúp vận hành rõ ràng hơn.
Khi thi công, cần kiểm tra chất lượng lắp đặt, độ kín ống gió, độ kín đường ống, cách nhiệt, thoát nước ngưng, lưu lượng gió, nhiệt độ, áp suất và tín hiệu điều khiển. Sau đó, hệ thống cần được chạy thử và nghiệm thu theo các kịch bản vận hành thực tế.
Sau bàn giao, đội vận hành cần được hướng dẫn sử dụng, kiểm tra cảnh báo, bảo trì cơ bản và theo dõi thông số. Khi nhà máy vận hành thực tế, tải có thể khác so với giả định ban đầu. Vì vậy, hệ thống có thể cần điều chỉnh lịch chạy, setpoint, lưu lượng gió hoặc logic điều khiển để phù hợp hơn với điều kiện sử dụng.
HRT tiếp cận HVAC nhà máy theo hướng nào?
Với HRT, hệ thống HVAC nhà máy cần được tiếp cận từ nhu cầu thực tế của công trình. HRT hoạt động trong lĩnh vực HVAC, tập trung vào các giải pháp điều hòa thông gió và điều hòa không khí trung tâm cho công trình dân dụng, thương mại và công nghiệp. Các hạng mục HRT đã công bố gồm VRV/VRF, Chiller, AHU, FCU, điều hòa công nghiệp, điều hòa nhà xưởng, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động, giải pháp tiết kiệm năng lượng, bảo trì, bảo dưỡng, cải tạo và tối ưu hệ thống HVAC.
Cách tiếp cận phù hợp với HVAC nhà máy là hiểu đúng nhu cầu trước khi chọn hệ. Doanh nghiệp cần xác định khu vực nào cần điều hòa, khu vực nào cần thông gió, khu vực nào cần hút khí thải, khu vực nào cần kiểm soát độ ẩm hoặc chất lượng không khí. Nếu chưa hiểu đúng công năng và tải vận hành, việc chọn Chiller, VRV/VRF, AHU, FCU, Packaged hay hệ thông gió đều có thể thiếu chính xác.
Sự rõ ràng trong phạm vi giải pháp cũng rất quan trọng. Với HVAC nhà máy, cần làm rõ khu vực nào thuộc phạm vi xử lý, tiêu chí nghiệm thu là gì, hệ thống gồm những thiết bị nào, điều kiện vận hành ra sao và kế hoạch bảo trì sau bàn giao như thế nào. Khi các nội dung này được thống nhất từ đầu, chủ đầu tư dễ kiểm soát chi phí, tiến độ và chất lượng hơn.
Sau bàn giao, hệ HVAC nhà máy vẫn cần được theo dõi và tối ưu theo dữ liệu vận hành thực tế. Tải sản xuất, số người, giờ vận hành và công năng có thể thay đổi theo thời gian. Vì vậy, bảo trì, cải tạo và tối ưu hệ thống HVAC là các hạng mục cần được xem xét trong suốt vòng đời công trình.
Kết luận
HVAC nhà máy không chỉ là hệ điều hòa làm mát, mà là giải pháp kiểm soát môi trường không khí cho sản xuất, bảo quản, vận hành thiết bị và con người. Nhà máy cần thiết kế hệ HVAC công nghiệp khi có tải nhiệt lớn, không gian kín, yêu cầu nhiệt độ hoặc độ ẩm ổn định, cần cấp gió tươi, hút khí thải, kiểm soát bụi, mùi, áp suất hoặc chất lượng không khí.
Không phải nhà máy nào cũng cần hệ HVAC phức tạp. Một số công trình chỉ cần thông gió, hút nhiệt hoặc làm mát cục bộ. Một số công trình khác cần Chiller, AHU, FCU, VRV/VRF, Packaged, điều khiển tự động hoặc hệ thống giám sát tập trung. Phương án đúng phải được xác định dựa trên khảo sát, tính toán tải thực tế, công năng từng khu vực, điều kiện mặt bằng và chi phí vận hành dài hạn.
Nếu doanh nghiệp đang cần đánh giá hệ HVAC cho nhà máy, điều hòa nhà xưởng, Chiller, VRV/VRF, AHU, FCU, thông gió, cấp gió tươi, hút khí thải hoặc giải pháp tối ưu vận hành, HRT có thể đồng hành từ khảo sát, tư vấn, thiết kế, thi công, nghiệm thu, bảo trì đến cải tạo và tối ưu hệ thống HVAC theo nhu cầu thực tế của công trình.
Thông tin liên hệ
Công Ty Điều Hòa Thông Gió HRT
Địa chỉ: Số 9TT7 Đường Foresa 7A, KĐT Sinh Thái Tasco, Phường Xuân Phương, TP Hà Nội, Việt Nam
Hotline: 0916 181 080
Email: CEO@hrt.vn
FAQ về HVAC nhà máy
HVAC nhà máy là gì?
HVAC nhà máy là hệ thống kiểm soát nhiệt độ, thông gió, cấp gió tươi, hút khí thải, lọc gió, độ ẩm và chất lượng không khí cho khu sản xuất, kho, văn phòng nhà máy hoặc khu kỹ thuật. Tùy yêu cầu, hệ thống có thể gồm Chiller, VRV/VRF, AHU, FCU, Packaged, quạt, ống gió, cảm biến và điều khiển tự động.
Khi nào nhà máy cần thiết kế hệ HVAC công nghiệp?
Nhà máy cần thiết kế hệ HVAC công nghiệp khi có tải nhiệt lớn, không gian kín, nhiều máy móc sinh nhiệt, nhiều người làm việc, cần nhiệt độ hoặc độ ẩm ổn định, cần cấp gió tươi, hút khí thải, kiểm soát bụi, mùi, áp suất hoặc chất lượng không khí.
Nhà máy có cần điều hòa toàn bộ xưởng không?
Không phải lúc nào cũng cần. Một số nhà máy chỉ cần thông gió, hút nhiệt hoặc làm mát cục bộ. Điều hòa toàn bộ xưởng chỉ nên xem xét khi khu vực đó thật sự cần kiểm soát nhiệt độ hoặc điều kiện môi trường ổn định.
HVAC nhà máy khác gì thông gió nhà xưởng?
Thông gió nhà xưởng chủ yếu cấp không khí tươi và thải khí nóng, mùi, bụi hoặc khí ô nhiễm. HVAC nhà máy rộng hơn, có thể bao gồm thông gió, điều hòa, xử lý không khí, kiểm soát độ ẩm, áp suất, lọc gió và điều khiển tự động.
Nhà máy nên dùng Chiller hay VRV/VRF?
Không có lựa chọn chung cho mọi nhà máy. Chiller thường phù hợp với tải lớn, vận hành tập trung và cần kết hợp AHU hoặc FCU. VRV/VRF phù hợp hơn với khu văn phòng nhà máy, khu phụ trợ hoặc công trình cần phân vùng linh hoạt. Cần khảo sát và tính toán tải thực tế trước khi chọn.
HVAC nhà máy có giúp tiết kiệm điện không?
Hệ HVAC được thiết kế đúng tải, chọn thiết bị phù hợp, điều khiển hợp lý và bảo trì định kỳ có thể hỗ trợ giảm lãng phí năng lượng. Tuy nhiên, mức tiết kiệm cụ thể phụ thuộc vào từng nhà máy và cần được đánh giá bằng dữ liệu vận hành thực tế.
Khi nào cần cải tạo HVAC nhà máy?
Nhà máy nên xem xét cải tạo HVAC khi nhiệt độ không ổn định, độ ẩm cao, mùi hoặc bụi không được xử lý tốt, chi phí điện tăng, thiết bị thường xuyên lỗi, khó bảo trì hoặc công năng nhà máy đã thay đổi so với thiết kế ban đầu.
