Trong hệ sinh thái HVAC công nghiệp, hệ thống Chiller giải nhiệt nước (Water Cooled Chiller) được đánh giá là đỉnh cao của giải pháp làm lạnh trung tâm dành cho các công trình có quy mô siêu lớn như nhà máy sản xuất, tổ hợp trung tâm thương mại, khách sạn năm sao và các tòa nhà chọc trời. Khác với các hệ thống điều hòa thông dụng, Chiller giải nhiệt nước đòi hỏi quy trình thiết kế, lắp đặt và vận hành cực kỳ khắt khe về mặt kỹ thuật. Điều Hòa HRT, với vị thế là nhà thầu HVAC uy tín và đại lý triệu đô của các thương hiệu hàng đầu như Daikin, Trane, Carrier, xin cung cấp bài phân tích chuyên sâu về quy trình lắp đặt hệ thống này theo tiêu chuẩn quốc tế.

1. Tổng quan về hệ thống Chiller giải nhiệt nước

Hệ thống Chiller giải nhiệt nước là thiết bị sản xuất nước lạnh để cung cấp cho các thiết bị trao đổi nhiệt đầu cuối. Nguyên lý cốt lõi của hệ thống dựa trên việc thực hiện chu trình nhiệt động lực học để chuyển đổi trạng thái của môi chất lạnh, từ đó thu nhiệt từ dòng nước tuần hoàn (nước lạnh) và thải nhiệt vào một dòng nước khác (nước giải nhiệt).

Việc lắp đặt Chiller giải nhiệt nước mang lại hiệu suất năng lượng (COP) cao hơn đáng kể so với hệ thống giải nhiệt gió, đặc biệt là trong điều kiện khí hậu nhiệt đới nóng ẩm. Tại Việt Nam, các doanh nghiệp ưu tiên sử dụng hệ thống này nhờ tính ổn định, tuổi thọ thiết bị kéo dài trên 20 năm và khả năng quản lý tập trung tối ưu. Điều Hòa HRT đã và đang khẳng định năng lực thực thi qua hàng loạt dự án công nghiệp trọng điểm, đảm bảo các tiêu chuẩn về an toàn và hiệu quả vận hành cao nhất.

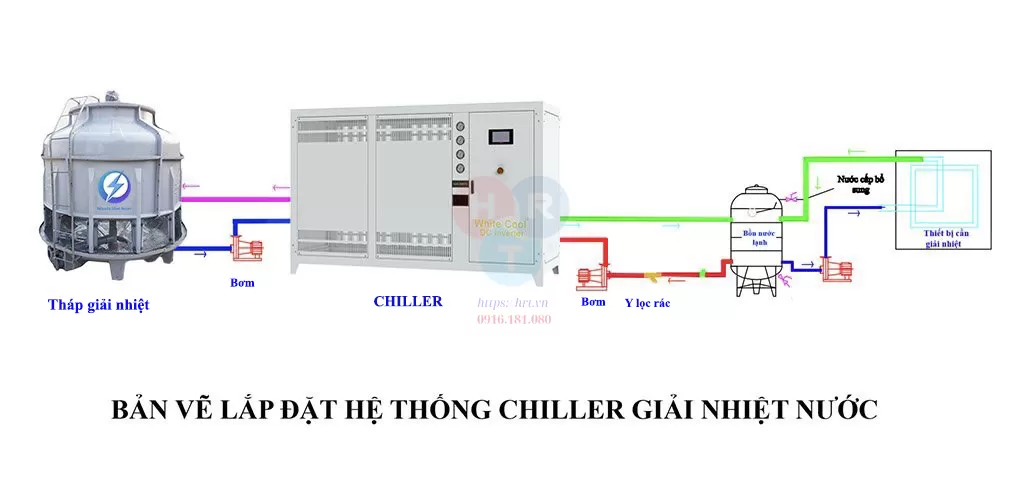

2. Cấu tạo chi tiết hệ thống Chiller giải nhiệt nước cần lắp đặt

Để quá trình lắp đặt diễn ra chính xác, đội ngũ kỹ sư phải nắm vững cấu tạo của bốn thành phần then chốt trong sơ đồ hệ thống:

2.1. Cụm máy Chiller trung tâm

Đây là thiết bị quan trọng nhất, bao gồm máy nén (thường là loại trục vít hoặc ly tâm), dàn bay hơi (bình bay hơi) và dàn ngưng tụ (bình ngưng). Trong hệ giải nhiệt nước, bình ngưng thường là loại trao đổi nhiệt kiểu ống chùm, nơi nước giải nhiệt sẽ chảy bên trong ống để thu nhiệt từ môi chất lạnh.

2.2. Hệ thống tháp giải nhiệt (Cooling Tower)

Tháp giải nhiệt có nhiệm vụ nhận nước nóng từ bình ngưng của Chiller, sau đó thực hiện quá trình trao đổi nhiệt với không khí ngoài trời để làm mát nước trước khi đưa ngược trở lại Chiller. Việc lắp đặt tháp giải nhiệt đúng vị trí quyết định trực tiếp đến hiệu suất giải nhiệt của toàn bộ hệ thống.

2.3. Hệ thống bơm nước tuần hoàn

• Bơm nước lạnh (Chilled Water Pump): Vận chuyển nước lạnh từ Chiller đến các thiết bị đầu cuối như AHU, FCU.

• Bơm nước giải nhiệt (Cooling Water Pump): Luân chuyển nước giữa bình ngưng của Chiller và tháp giải nhiệt.

2.4. Thiết bị trao đổi nhiệt đầu cuối và đường ống

Hệ thống đường ống dẫn nước thường sử dụng ống thép đen hoặc ống nhựa chịu áp lực chuyên dụng. Các thiết bị AHU (Air Handling Unit) và FCU (Fan Coil Unit) sẽ nhận nước lạnh để xử lý nhiệt độ và độ ẩm của không khí trước khi đưa vào không gian sử dụng.

3. Quy trình lắp đặt Chiller giải nhiệt nước tiêu chuẩn kỹ thuật

Quy trình thi công tại Điều Hòa HRT được thực hiện bởi đội ngũ kỹ sư chuyên môn cao, tuân thủ nghiêm ngặt các bước sau:

3.1. Giai đoạn chuẩn bị và thi công bệ máy

Nền móng lắp đặt Chiller phải được thiết kế bằng bê tông cốt thép chắc chắn, đảm bảo chịu được tải trọng tĩnh và tải trọng động khi máy vận hành. Bề mặt bệ máy cần được làm phẳng tuyệt đối để tránh hiện tượng lệch trục máy nén. HRT đặc biệt chú trọng việc lắp đặt các lò xo chống rung hoặc đệm cao su giảm chấn tiêu chuẩn để triệt tiêu rung động lan truyền vào kết cấu tòa nhà.

3.2. Lắp đặt cụm máy Chiller và tháp giải nhiệt

Sử dụng thiết bị nâng hạ chuyên dụng để đưa cụm Chiller vào vị trí. Khoảng cách giữa máy và tường hoặc các thiết bị khác phải đủ rộng (tối thiểu 1 mét) để phục vụ công tác vệ sinh bình ngưng và thay thế linh kiện sau này. Tháp giải nhiệt cần được lắp đặt ở nơi thông thoáng, tránh các nguồn nhiệt khác và đảm bảo khoảng cách để quạt tháp có thể hút không khí tối ưu nhất.

3.3. Thi công mạng lưới đường ống nước

Đây là giai đoạn đòi hỏi kỹ thuật hàn ống và đấu nối tinh xảo. Các đường ống phải được làm sạch bên trong trước khi kết nối. Tại các vị trí kết nối với Chiller và bơm, bắt buộc sử dụng khớp nối mềm để chống rung. Hệ thống van chặn, van một chiều, van cân bằng và lọc chữ Y phải được lắp đặt đầy đủ theo sơ đồ nguyên lý. Toàn bộ đường ống nước lạnh phải được bọc bảo ôn bằng cao su lưu hóa hoặc bông thủy tinh có lớp màng nhôm bảo vệ để ngăn chặn hiện tượng đọng sương.

3.4. Hệ thống điện động lực và điều khiển

Lắp đặt tủ điện phân phối và đi dây cáp điện từ nguồn đến các thiết bị. Hệ thống điều khiển cần được kết nối với các cảm biến áp suất, cảm biến nhiệt độ và công tắc dòng chảy. Tại HRT, chúng tôi ưu tiên tích hợp hệ thống điều khiển thông minh để kết nối trực tiếp với trung tâm quản lý tòa nhà BMS, giúp chủ đầu tư giám sát hệ thống từ xa một cách hiệu quả.

4. Những lưu ý kỹ thuật trọng yếu khi thi công Chiller

Để một hệ thống Chiller vận hành ổn định trong thời gian dài, các kỹ sư lắp đặt phải lưu ý các vấn đề sau:

• Kiểm tra độ kín và thử áp: Toàn bộ hệ thống đường ống nước phải được thử áp lực bằng nước hoặc khí nitơ ở mức 1.5 lần áp suất làm việc trong ít nhất 24 giờ. Quá trình này đảm bảo không có rò rỉ tại các mối hàn và khớp nối.

• Quy trình xử lý nước (Water Treatment): Nước giải nhiệt trong tháp rất dễ bị đóng cặn và rêu mốc. Do đó, việc lắp đặt hệ thống châm hóa chất tự động hoặc bộ lọc tách cặn là bắt buộc để bảo vệ bình ngưng của Chiller không bị tắc nghẽn, giúp duy trì hiệu suất trao đổi nhiệt.

• Lắp đặt thiết bị bảo vệ dòng chảy: Công tắc dòng chảy (Flow Switch) phải được lắp trên đường ống nước vào và ra của Chiller. Thiết bị này đảm bảo máy nén sẽ ngừng hoạt động ngay lập tức nếu dòng nước tuần hoàn bị gián đoạn, ngăn ngừa sự cố đóng băng và vỡ ống đồng bên trong bình bay hơi.

5. Báo giá lắp đặt Chiller giải nhiệt nước 2026

Chi phí đầu tư cho một hệ thống Chiller giải nhiệt nước thường cao hơn so với các hệ thống khác nhưng chi phí vận hành lại thấp hơn đáng kể. Báo giá tại Điều Hòa HRT được xây dựng minh bạch dựa trên các thông số:

1. Công suất lạnh (RT - Tons of Refrigeration): Quy mô công trình càng lớn, công suất Chiller càng cao, dẫn đến đơn giá thiết bị và vật tư tăng theo.

2. Thương hiệu thiết bị: HRT phân phối các dòng Chiller từ Daikin, Trane, Carrier (phân khúc cao cấp) đến Gree, Midea (phân khúc phổ thông).

3. Hệ thống đường ống và vật tư phụ: Chi phí này phụ thuộc vào chiều dài đường ống dẫn nước và loại vật liệu bảo ôn sử dụng.

4. Nhân công lắp đặt chuyên sâu: Đội ngũ thợ hàn áp lực và kỹ sư lập trình hệ thống điều khiển trung tâm.

Điều Hòa HRT cam kết cung cấp giải pháp tối ưu hóa ngân sách, đảm bảo thiết bị chính hãng và vật tư lắp đặt đạt tiêu chuẩn loại một, mang lại hiệu quả kinh tế cao nhất cho doanh nghiệp.

6. So sánh Chiller giải nhiệt nước và Chiller giải nhiệt gió

Việc lựa chọn giữa hai phương thức giải nhiệt này phụ thuộc vào điều kiện thực tế của công trình:

Hệ thống giải nhiệt nước là lựa chọn ưu tiên cho các công trình yêu cầu tải lạnh cực lớn và hoạt động liên tục 24/7.

7. Nghiệm thu và vận hành chạy thử hệ thống

Sau khi hoàn tất lắp đặt, Điều Hòa HRT thực hiện quy trình nghiệm thu nghiêm ngặt trước khi bàn giao:

• Kiểm tra tĩnh: Kiểm tra độ chặt của các bu lông móng, độ đồng trục của bơm và máy nén, kiểm tra thông mạch toàn bộ hệ thống điện.

• Chạy thử không tải: Vận hành quạt tháp giải nhiệt và các máy bơm nước để kiểm tra chiều quay và cường độ dòng điện.

• Chạy thử có tải: Nạp môi chất lạnh (nếu cần), khởi động máy nén Chiller và theo dõi các thông số áp suất hút, áp suất đẩy, nhiệt độ nước vào và ra. Hệ thống được chạy liên tục trong 8 đến 24 giờ để đảm bảo tính ổn định tuyệt đối.

• Bàn giao và hướng dẫn vận hành: Chuyên gia của HRT sẽ đào tạo kỹ thuật viên của chủ đầu tư về cách vận hành điều khiển trung tâm và các bước xử lý sự cố cơ bản.

=> Xem thêm: Máy Làm Lạnh Nước Chiller Là Gì: Cẩm Nang Toàn Tập Về Công Nghệ HVAC Công Nghiệp

8. Bảo trì và bảo dưỡng hệ thống Chiller sau lắp đặt

Hệ thống Chiller giải nhiệt nước cần được bảo trì định kỳ để duy trì hiệu năng:

1. Vệ sinh bình ngưng: Tẩy rửa cáu cặn bên trong ống đồng bình ngưng bằng hóa chất chuyên dụng và bàn chải cơ khí.

2. Kiểm tra tháp giải nhiệt: Vệ sinh khối đệm (fillings), kiểm tra quạt và hệ thống phân phối nước của tháp.

3. Kiểm tra máy nén: Phân tích chất lượng dầu bôi trơn và kiểm tra độ rung của máy nén trục vít/ly tâm.

4. Hiệu chỉnh hệ thống điều khiển: Đảm bảo các cảm biến gửi tín hiệu chính xác về bộ xử lý trung tâm.

9. Điều Hòa HRT - Nhà thầu lắp đặt Chiller chuyên nghiệp hàng đầu

Với hơn một thập kỷ hoạt động trong ngành HVAC, Điều Hòa HRT đã khẳng định được uy tín thông qua văn hóa chất lượng và sự tận tâm. Chúng tôi không chỉ cung cấp thiết bị mà còn mang đến những giải pháp kỹ thuật có tính đột phá.

• Đội ngũ lãnh đạo: Giám đốc Đoàn Văn Hoàng cùng các cộng sự luôn trực tiếp giám sát các dự án Chiller trọng điểm, đảm bảo mọi chi tiết kỹ thuật đều khớp với bản vẽ thiết kế.

• Văn hóa đổi mới: HRT luôn cập nhật những công nghệ lắp đặt mới nhất từ Daikin và các hãng HVAC toàn cầu để giảm thiểu thời gian thi công và nâng cao độ bền hệ thống.

• Đối tác chiến lược: Là đại lý triệu đô của Daikin, HRT cam kết cung cấp thiết bị Chiller với giá gốc từ hãng cùng chế độ bảo hành ưu tiên cao nhất.

• Tầm nhìn: Trở thành đơn vị dẫn đầu trong việc cung cấp giải pháp Chiller xanh, tiết kiệm năng lượng và thân thiện với môi trường tại Việt Nam.

10. Các dự án tiêu biểu do Điều Hòa HRT thực hiện

Năng lực của HRT được minh chứng qua các dự án thực tế:

• Nhà máy sản xuất linh kiện điện tử (Bắc Ninh): Lắp đặt hệ thống Chiller giải nhiệt nước công suất 500RT, đáp ứng yêu cầu khắt khe về nhiệt độ và độ ẩm cho dây chuyền sản xuất sạch.

• Trung tâm thương mại lớn tại Hà Nội: Thiết kế và thi công hệ thống Chiller kết nối với mạng lưới AHU và FCU khổng lồ, đảm bảo sự thoáng mát cho hàng nghìn lượt khách mỗi ngày.

• Tòa nhà văn phòng cao cấp: Giải pháp Chiller tích hợp hệ thống quản lý năng lượng thông minh, giúp chủ đầu tư cắt giảm 20% chi phí điện năng hằng năm.

11. Câu hỏi thường gặp về lắp đặt Chiller giải nhiệt nước

Câu hỏi 1: Hệ thống Chiller giải nhiệt nước có tốn nhiều nước không?

Trả lời: Mặc dù gọi là giải nhiệt nước nhưng nước trong hệ thống được tuần hoàn kín. Sự tiêu hao nước chỉ xảy ra do quá trình bay hơi tại tháp giải nhiệt (khoảng 1-2% lưu lượng). HRT luôn thiết kế hệ thống cấp nước bù tự động để đảm bảo vận hành liên tục.

Câu hỏi 2: Nên chọn Chiller máy nén trục vít hay ly tâm?

Trả lời: Máy nén trục vít thường dùng cho công suất trung bình (dưới 500RT). Máy nén ly tâm phù hợp cho công suất cực lớn (trên 500RT) với hiệu suất năng lượng cao hơn nhưng đòi hỏi kỹ thuật lắp đặt và bảo trì phức tạp hơn.

Câu hỏi 3: Chi phí lắp đặt Chiller giải nhiệt nước là bao nhiêu?

Trả lời: Chi phí phụ thuộc vào công suất hệ thống và điều kiện thi công. HRT sẽ cung cấp báo giá chi tiết sau khi khảo sát mặt bằng và nghiên cứu hồ sơ thiết kế.

12. Kết luận và Kêu gọi hành động

Lắp đặt Chiller giải nhiệt nước là một quyết định chiến lược dành cho các công trình quy mô lớn, đòi hỏi sự đầu tư bài bản về cả tài chính và kỹ thuật. Một hệ thống được thi công chuẩn xác không chỉ mang lại sự mát lạnh tối ưu mà còn giúp doanh nghiệp tiết kiệm hàng tỷ đồng tiền điện và chi phí sửa chữa trong tương lai.

Điều Hòa HRT tự hào là người bạn đồng hành tin cậy, mang đến cho quý khách hàng giải pháp Chiller giải nhiệt nước trọn gói từ tư vấn, thiết kế đến thi công và bảo trì.
