Lỗi đường ống đồng VRV là một trong những nguyên nhân có thể khiến hệ thống điều hòa trung tâm VRV/VRF vận hành không ổn định, lạnh không đều, báo lỗi, rò rỉ môi chất, đọng sương hoặc giảm hiệu suất sau một thời gian sử dụng. Trong hệ VRV, đường ống đồng không chỉ có nhiệm vụ dẫn môi chất lạnh giữa dàn nóng, dàn lạnh và bộ chia gas. Hạng mục này còn ảnh hưởng đến sụt áp, lưu lượng môi chất, hồi dầu, độ kín của hệ thống và điều kiện làm việc của máy nén.
Thực tế công trình cho thấy nhiều lỗi đường ống không thể đánh giá chỉ bằng việc bật máy thấy lạnh trong ngày chạy thử. Một mối hàn rò nhẹ, tuyến ống vượt giới hạn, bảo ôn hở hoặc lượng môi chất nạp không đúng có thể chưa gây sự cố ngay, nhưng có thể làm hệ thống hoạt động kém ổn định khi tải tăng hoặc sau một thời gian vận hành.
Bài viết dưới đây được đội ngũ HRT biên soạn nhằm giúp chủ đầu tư, kỹ sư MEP, tư vấn giám sát, nhà thầu HVAC và đơn vị vận hành nhận diện các lỗi đường ống đồng VRV thường gặp, hiểu nguyên nhân, đánh giá ảnh hưởng và nắm được cách xử lý đúng kỹ thuật theo tài liệu hãng, hồ sơ thiết kế và điều kiện thực tế công trình.
Vì sao lỗi đường ống đồng VRV ảnh hưởng lớn đến hệ thống?

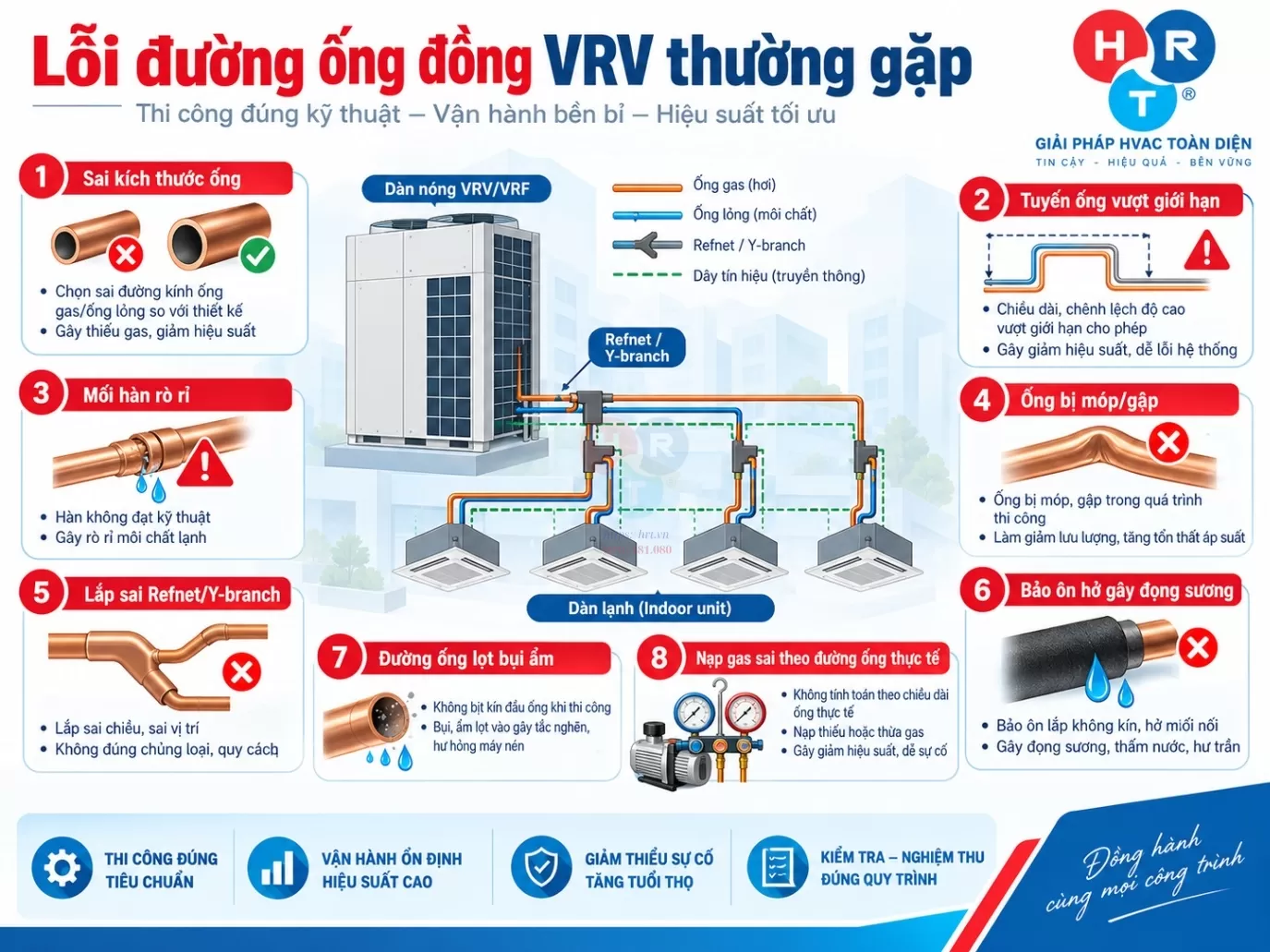

Lỗi đường ống đồng VRV thường gặp
Đường ống đồng là tuyến vận chuyển môi chất lạnh trong hệ thống VRV/VRF. Tuyến ống này kết nối dàn nóng với nhiều dàn lạnh thông qua ống gas, ống lỏng và các bộ chia nhánh như Refnet hoặc Y-branch tùy thiết kế và hãng thiết bị. Khi hệ thống vận hành, môi chất lạnh đi qua đường ống để trao đổi nhiệt tại từng dàn lạnh, sau đó quay về dàn nóng để tiếp tục chu trình lạnh.
Vì VRV là hệ thống nhiều dàn lạnh và nhiều nhánh, sai sót tại đường ống có thể ảnh hưởng đến nhiều khu vực cùng lúc. Một lỗi trên tuyến ống chính có thể làm nhiều dàn lạnh hoạt động không ổn định. Một bộ chia gas lắp sai có thể khiến một nhóm dàn lạnh lạnh yếu. Một đoạn ống bị móp có thể làm thay đổi điều kiện dòng chảy. Một điểm rò rỉ nhỏ có thể làm lượng môi chất trong hệ thống giảm dần theo thời gian.
Hệ thống đường ống môi chất lạnh cần bảo đảm cấp môi chất phù hợp cho dàn bay hơi, chọn kích thước ống thực tế với vận tốc phù hợp, tránh sụt áp quá mức, hạn chế dầu bị giữ lại trong hệ thống, bảo vệ máy nén khỏi mất dầu, tránh môi chất lỏng hoặc dầu đi vào máy nén không đúng điều kiện, đồng thời duy trì hệ thống sạch và khô. Đây là cơ sở kỹ thuật quan trọng để hiểu vì sao lỗi đường ống đồng có thể ảnh hưởng đến hiệu suất, độ bền và độ ổn định của hệ thống VRV.
Điểm cần lưu ý là không thể đánh giá chất lượng đường ống chỉ bằng cảm giác lạnh ban đầu. Hệ thống có thể vẫn làm mát trong giai đoạn chạy thử, nhưng nếu đường ống có lỗi ẩn như rò nhẹ, lọt hơi ẩm, bảo ôn không kín, nhánh ống sai vị trí hoặc nạp môi chất không đúng theo đường ống thực tế, sự cố có thể phát sinh khi hệ thống vận hành lâu hơn hoặc khi tải lạnh tăng.
Xem Thêm Điều Hòa Công Nghiệp VRV
Xem Thêm Điều Hòa Công Nghiệp Chiller
Xem Thêm Điều Hòa Công Nghiệp Packaged
Nguyên tắc kỹ thuật cần nắm trước khi xử lý lỗi đường ống đồng VRV
Trước khi xử lý lỗi, cần xác định một nguyên tắc quan trọng: đường ống đồng VRV không thể sửa theo cảm tính. Mọi đánh giá cần dựa trên model thiết bị, tài liệu lắp đặt của nhà sản xuất, bản vẽ thiết kế, bản vẽ hoàn công và hiện trạng thi công thực tế.
Đường ống phải đúng kích thước, đúng tuyến và nằm trong giới hạn kỹ thuật của model. Mỗi nhà sản xuất VRF có khuyến nghị khác nhau về kích thước đường ống môi chất, giới hạn chiều dài đứng và ngang, dựa trên thể tích môi chất và vận tốc cần thiết để hệ thống vận hành ổn định. Phần mềm thiết kế theo từng nhà sản xuất cung cấp thông số đường ống môi chất chi tiết cho từng dự án và ứng dụng. Vì vậy, không nên dùng một bộ thông số chung cho mọi hệ VRV.
Đường ống cũng phải sạch, khô và kín. Trong quá trình thi công, đầu ống cần được bảo vệ để tránh bụi, nước, hơi ẩm, mạt đồng hoặc cặn hàn lọt vào bên trong. Lỗi nhiễm bẩn đường ống thường khó nhận biết bằng mắt thường sau khi hệ thống đã hoàn thiện, nhưng có thể ảnh hưởng đến chu trình lạnh, thiết bị tiết lưu và độ ổn định vận hành.
Mối nối đường ống cần được kiểm tra trước khi che kín. Kiểm tra đối với hệ VRF là giữ các mối nối ống lắp đặt tại công trường ở trạng thái có thể quan sát cho đến khi hoàn tất và đạt các thử nghiệm áp suất và chân không. Điều này có ý nghĩa lớn trong thi công thực tế, vì nếu mối nối bị bảo ôn kín, đóng trần hoặc che phủ trước khi thử kín, việc phát hiện và xử lý rò rỉ sẽ khó hơn nhiều.
Khi xử lý lỗi đường ống đồng, nếu có can thiệp vào mạch môi chất lạnh, quá trình sửa chữa cần đi kèm kiểm tra kín, hút chân không, nạp môi chất theo tài liệu thiết bị nếu cần và chạy thử lại. Tài liệu Daikin VRV nêu sau khi hoàn thành đường ống môi chất cho dàn lạnh, bộ chọn nhánh và dàn nóng, cần thực hiện kiểm tra kín và hút chân không; sau khi kiểm tra rò rỉ hoàn tất, tài liệu hướng dẫn bảo ôn các đường ống và mối nối liên quan.
Quy trình kiểm tra và xử lý lỗi đường ống đồng VRV đúng kỹ thuật

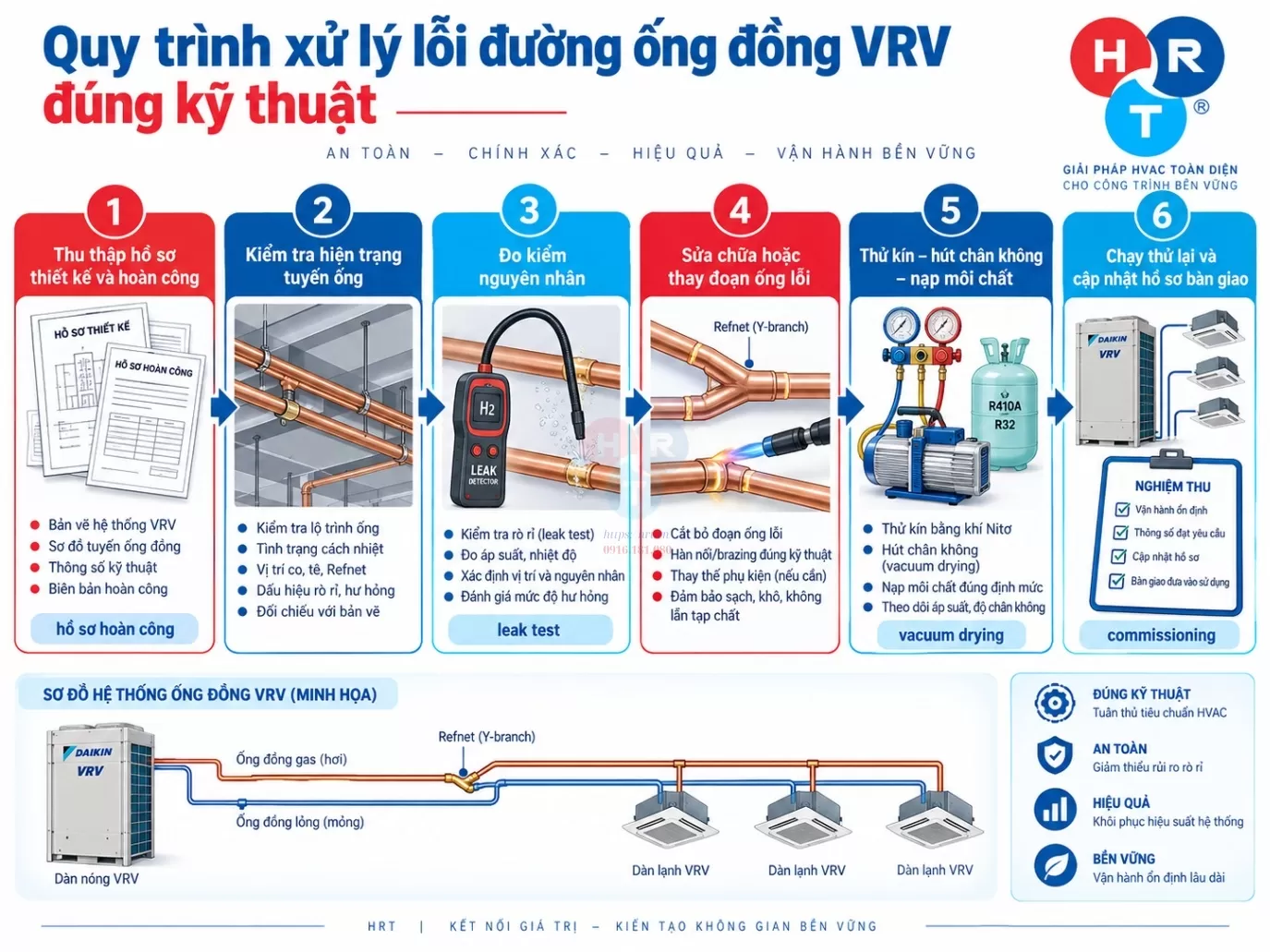

Quy trình xử lý lỗi đường ống đồng
Quy trình xử lý lỗi cần bắt đầu bằng thu thập hồ sơ. Các tài liệu cần kiểm tra gồm bản vẽ thiết kế, shop drawing, bản vẽ hoàn công, model thiết bị, tài liệu lắp đặt của hãng, biên bản thử kín, biên bản hút chân không, lượng môi chất đã nạp, thông số chạy thử và lịch sử sửa chữa nếu có. Nếu thiếu hồ sơ, việc xác định nguyên nhân sẽ khó hơn và dễ dẫn đến xử lý theo cảm tính.
Sau đó cần kiểm tra hiện trạng tuyến ống. Kỹ thuật viên cần xem xét tuyến ống chính, tuyến nhánh, kích thước ống, vị trí bộ chia gas, mối hàn, mối nối, bảo ôn, treo đỡ, điểm xuyên tường và các vị trí có nguy cơ rò rỉ hoặc đọng sương. Với tuyến ống đã đóng trần, cần xác định phạm vi mở kiểm tra hợp lý, tránh tháo dỡ không cần thiết nhưng vẫn đủ để đánh giá lỗi.
Bước tiếp theo là đo kiểm và xác định nguyên nhân. Không nên kết luận chỉ theo phản ánh “lạnh yếu” hoặc “thiếu gas”. Cần kiểm tra mã lỗi, trạng thái từng dàn lạnh, điều kiện dàn nóng, truyền thông, nhiệt độ, áp suất và các thông số vận hành trong phạm vi cho phép. Các thông số cụ thể cần đối chiếu tài liệu thiết bị, không tự đặt ngưỡng đánh giá khi chưa có căn cứ.
Khi xác định được lỗi, phương án sửa chữa cần phù hợp từng trường hợp. Nếu lỗi là mối hàn rò, cần sửa hoặc thay đoạn ống lỗi. Nếu ống bị móp, cần đánh giá mức độ và thay đoạn ống nếu ảnh hưởng tiết diện. Nếu bộ chia gas sai, cần thay đúng phụ kiện. Nếu bảo ôn hở, cần bọc lại kín. Nếu tuyến ống vượt giới hạn, cần xem xét thiết kế lại, không xử lý bằng cách nạp thêm gas theo cảm tính.
Sau sửa chữa, nếu có can thiệp mạch môi chất, cần thử kín, hút chân không, nạp môi chất và chạy thử lại. Quy trình cho thiết kế, lắp đặt và commissioning hệ thống VRF, cho thấy xử lý lỗi cần được đặt trong quy trình kiểm tra và xác nhận vận hành đầy đủ, không chỉ sửa xong một điểm lỗi rồi bàn giao.
Cuối cùng, cần cập nhật hồ sơ hoàn công và bàn giao. Hồ sơ nên ghi rõ vị trí lỗi, hạng mục đã xử lý, kết quả thử kín, kết quả hút chân không, lượng môi chất nạp, thông số chạy thử và khuyến nghị bảo trì. Đây là dữ liệu quan trọng cho lần kiểm tra tiếp theo và giúp đơn vị vận hành quản lý hệ thống tốt hơn.
Lỗi sai kích thước đường ống đồng VRV

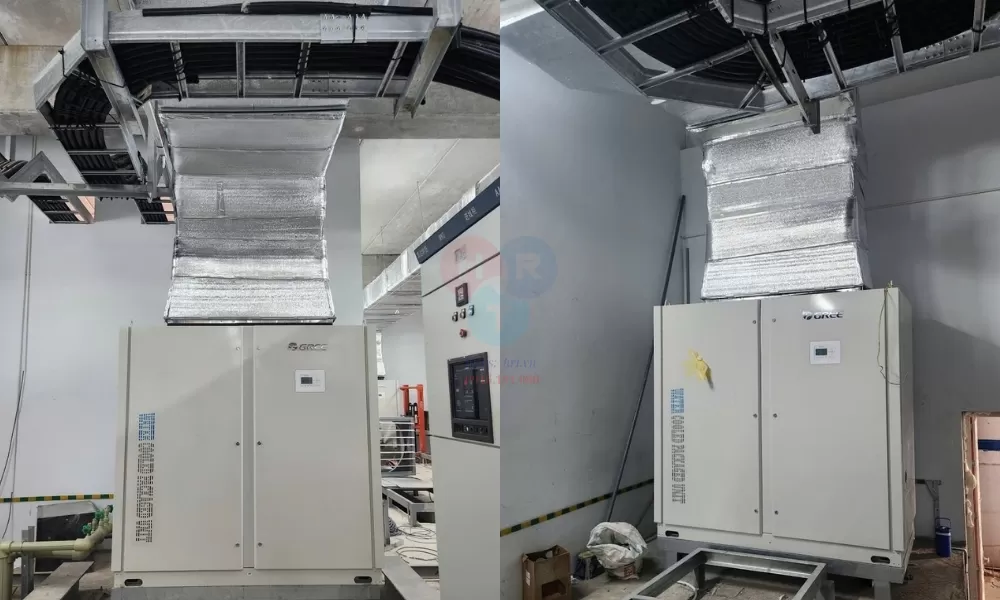

HRT hoàn thiện kết nối máy Package - nhà máy Giấy Miza Nghi Sơn - Thanh Hoá
Sai kích thước đường ống là lỗi nghiêm trọng vì ảnh hưởng trực tiếp đến điều kiện dòng chảy của môi chất lạnh. Trong hệ VRV, ống gas, ống lỏng, ống nhánh và tuyến ống chính cần được lựa chọn theo tài liệu của model thiết bị, công suất kết nối, chiều dài tuyến ống và cấu hình hệ thống.
Dấu hiệu của lỗi sai kích thước ống có thể là một số dàn lạnh lạnh yếu, lạnh không đều giữa các khu vực, hệ thống chạy lâu hơn bình thường, thông số vận hành bất thường hoặc báo lỗi trong một số điều kiện tải. Tuy nhiên, các biểu hiện này không chỉ do đường ống. Chúng cũng có thể liên quan đến dàn nóng, dàn lạnh, lọc gió, cảm biến, điều khiển, gió tươi hoặc bảo trì. Vì vậy, cần đo kiểm và đối chiếu hồ sơ trước khi kết luận.
Nguyên nhân thường gặp là chọn ống theo kinh nghiệm thay vì tài liệu hãng, dùng sai bảng kỹ thuật của model, nhầm kích thước ống gas và ống lỏng, thay đổi tuyến ống tại công trường nhưng không tính lại, hoặc không sử dụng đúng phần mềm thiết kế của nhà sản xuất. Với hệ VRV nhiều nhánh, sai kích thước ở tuyến chính hoặc tuyến nhánh quan trọng có thể gây ảnh hưởng lớn hơn so với một đoạn phụ ngắn.
Về ảnh hưởng, kích thước ống không phù hợp có thể gây sụt áp bất lợi, phân phối môi chất không ổn định, ảnh hưởng hồi dầu và làm máy nén vận hành trong điều kiện không thuận lợi. Đường ống môi chất lạnh cần được thiết kế để hạn chế sụt áp quá mức và bảo đảm hồi dầu về máy nén trong các điều kiện vận hành.
Cách xử lý đúng kỹ thuật là đối chiếu bản vẽ thiết kế, bản vẽ hoàn công, tài liệu model và hiện trạng thi công. Nếu phát hiện sai kích thước ở đoạn quan trọng, cần đánh giá lại toàn bộ tuyến liên quan. Trong nhiều trường hợp, giải pháp phù hợp là thay đoạn ống đúng kích thước theo thiết kế đã được điều chỉnh, thay vì cố vận hành hoặc chỉ nạp thêm môi chất. Sau khi thay ống hoặc can thiệp mạch lạnh, cần thử kín, hút chân không, nạp môi chất theo hướng dẫn thiết bị và chạy thử lại.
Xem Thêm Tiêu Chuẩn Kỹ Thuật Khi Lắp Đặt Điều Hòa VRV
Lỗi đường ống VRV vượt chiều dài, chênh cao hoặc sai tuyến thiết kế

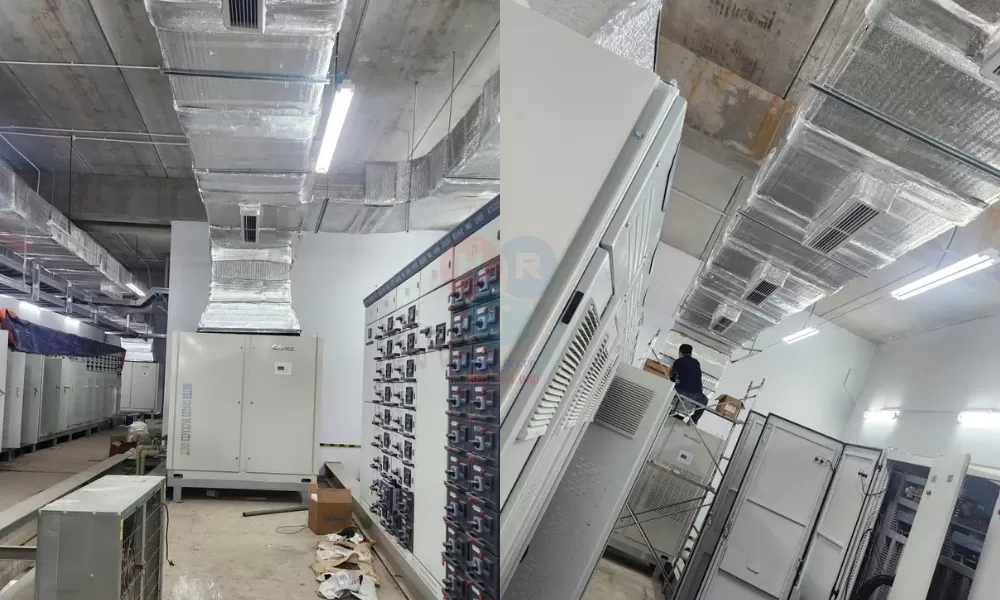

HRT hoàn thiện kết nối máy Package - trong nhà máy Giấy Miza Nghi Sơn - Thanh Hoá
Một lỗi phổ biến trong thi công VRV là tuyến ống thực tế khác với bản vẽ thiết kế. Tại công trường, đường ống có thể phải đổi hướng vì vướng dầm, trần, máng cáp, ống gió, sprinkler, kết cấu hoặc nội thất. Việc thay đổi tuyến ống là tình huống có thể xảy ra, nhưng rủi ro nằm ở chỗ thay đổi mà không cập nhật bản vẽ hoàn công và không kiểm tra lại giới hạn kỹ thuật của hệ thống.
Dấu hiệu có thể gặp là khu vực xa dàn nóng lạnh yếu hơn, một số nhánh hoạt động không ổn định, hệ thống khó đạt công suất mong muốn hoặc phát sinh lỗi khi tải cao. Tuy nhiên, những biểu hiện này cần được kiểm tra bằng dữ liệu, vì chúng cũng có thể xuất phát từ tải lạnh tính sai, dàn nóng giải nhiệt kém, dàn lạnh bẩn, cài đặt điều khiển chưa phù hợp hoặc thiếu gió tươi.
Nguyên nhân thường đến từ việc kéo ống vòng quá nhiều, không kiểm tra chiều dài tương đương, thay đổi vị trí dàn lạnh hoặc dàn nóng nhưng không cập nhật tính toán, hoặc thi công theo điều kiện hiện trường mà không có kỹ sư kiểm soát. Với VRV, mỗi model có giới hạn riêng về chiều dài ống, chênh cao và cấu hình nhánh. Các giới hạn này cần được đối chiếu theo tài liệu hãng, không thể suy đoán.
Cách xử lý đúng là đo kiểm tuyến ống thực tế, cập nhật bản vẽ hoàn công, xác định chiều dài từng đoạn, vị trí bộ chia gas, chênh cao giữa dàn nóng và dàn lạnh, sau đó đối chiếu với tài liệu model. Nếu tuyến ống vượt giới hạn, cần xem xét điều chỉnh tuyến, chia lại hệ, thay đổi cấu hình thiết bị hoặc thiết kế lại có xác nhận kỹ thuật phù hợp. Không nên xử lý bằng cách chỉ nạp thêm gas nếu nguyên nhân nằm ở đường ống vượt giới hạn hoặc sai cấu hình.
Lỗi hàn ống đồng VRV bị rò rỉ
Rò rỉ tại mối hàn hoặc mối nối là lỗi thường gặp và có thể gây hậu quả rõ ràng trong quá trình vận hành. Với hệ VRV, rò rỉ môi chất không chỉ làm giảm khả năng làm lạnh mà còn có thể khiến hệ thống báo lỗi, vận hành không ổn định và tăng rủi ro cho máy nén nếu không được xử lý kịp thời.
Dấu hiệu nghi ngờ rò rỉ có thể gồm giảm áp trong quá trình thử kín, vết dầu tại mối nối, hệ thống thiếu môi chất, lạnh yếu, lạnh không đều hoặc xuất hiện lỗi liên quan đến vận hành. Tuy nhiên, không nên xác định rò rỉ bằng phương pháp không an toàn hoặc chỉ dựa vào cảm giác lạnh. Cần sử dụng phương pháp kiểm tra phù hợp và thiết bị chuyên môn.
Nguyên nhân rò rỉ có thể do mối hàn không đạt, bề mặt ống bẩn, thao tác hàn không phù hợp, rung động, va đập cơ khí, mối nối bị tác động bởi hạng mục khác hoặc mối nối bị che kín trước khi kiểm tra. Trong công trình có nhiều nhánh ống đi âm trần, việc che kín mối nối quá sớm khiến quá trình tìm rò rỉ sau này mất nhiều thời gian.
Cách xử lý đúng kỹ thuật là xác định vị trí rò, thực hiện các bước an toàn cần thiết đối với mạch môi chất, sửa hoặc thay đoạn ống/mối nối lỗi, sau đó thử kín lại. Nếu mạch lạnh đã được mở, cần hút chân không, nạp môi chất theo tài liệu thiết bị và chạy thử lại. Tài liệu Daikin VRV nêu cần thực hiện kiểm tra kín và hút chân không sau khi hoàn thành đường ống môi chất, đồng thời áp suất thử kín cần tham khảo tài liệu lắp đặt của dàn nóng.
Xem Thêm Hệ Thống Chiller Là Gì? Cấu Tạo Và Ứng Dụng
Lỗi ống đồng bị móp, gập hoặc biến dạng
Ống đồng bị móp, gập hoặc biến dạng là lỗi có thể quan sát trực tiếp trong nhiều trường hợp. Lỗi này thường xảy ra tại vị trí uốn ống, đoạn đi qua khu vực hẹp, vị trí bị va đập cơ khí, đoạn bị treo đỡ sai hoặc đoạn bị hạng mục khác đè ép.
Khi ống bị biến dạng, tiết diện dòng chảy có thể bị giảm. Điều này có thể làm tăng tổn thất áp suất và ảnh hưởng đến lưu lượng môi chất qua tuyến ống. Trong một số trường hợp, hệ thống có thể vẫn chạy, nhưng một nhánh hoặc một nhóm dàn lạnh có thể không đạt hiệu quả mong muốn. Với hệ VRV, cần đặc biệt thận trọng vì môi chất được phân phối đến nhiều dàn lạnh và nhiều nhánh khác nhau.
Nguyên nhân thường gặp gồm uốn ống không đúng kỹ thuật, dùng dụng cụ không phù hợp, kéo ống qua vị trí quá hẹp, va chạm trong quá trình thi công, treo đỡ không chắc hoặc không phối hợp với các hạng mục MEP khác. Một lỗi khác là ống đã bị móp nhưng được bảo ôn che lại, khiến tư vấn giám sát hoặc chủ đầu tư khó phát hiện trước khi đóng trần.
Cách xử lý phù hợp là không che bảo ôn rồi bỏ qua. Cần mở kiểm tra, đánh giá mức độ biến dạng và vị trí ảnh hưởng. Nếu đoạn ống bị móp làm giảm tiết diện đáng kể, nằm trên tuyến chính, gần bộ chia gas hoặc tại vị trí quan trọng, giải pháp an toàn hơn thường là cắt thay đoạn ống đúng kỹ thuật. Sau khi can thiệp mạch môi chất, cần kiểm tra kín, hút chân không và chạy thử lại theo quy trình phù hợp.
Lỗi lắp sai Refnet, Y-branch hoặc bộ chia gas VRV
Bộ chia gas trong hệ VRV có nhiệm vụ phân phối môi chất lạnh từ tuyến chính đến các nhánh dàn lạnh. Tùy hãng thiết bị, bộ chia có thể được gọi là Refnet, Y-branch, refrigerant branch kit hoặc tên kỹ thuật khác. Đây là phụ kiện quan trọng, không nên thay thế bằng phụ kiện tự chế hoặc lắp đặt theo cảm tính.
Dấu hiệu của lỗi bộ chia gas có thể là một số nhánh lạnh yếu, lạnh không đều, hệ thống khó cân bằng tải hoặc thông số vận hành không ổn định. Tuy nhiên, cần kiểm tra thực tế và đối chiếu tài liệu hãng trước khi kết luận, vì tình trạng lạnh không đều có thể liên quan đến nhiều nguyên nhân khác.
Nguyên nhân thường gặp là dùng sai mã bộ chia gas, lắp sai hướng, sai tư thế, đặt sai vị trí, không đáp ứng khoảng cách yêu cầu trước và sau bộ chia hoặc sử dụng phụ kiện không đúng. Trong một số công trình, lỗi xuất hiện do đội thi công thay đổi tuyến ống nhưng không cập nhật lại vị trí bộ chia theo thiết kế.
Ảnh hưởng của lỗi này là phân phối môi chất giữa các nhánh có thể không đều. Khi môi chất không được phân phối đúng, một số dàn lạnh có thể không đạt hiệu quả làm lạnh, trong khi hệ thống tổng thể vẫn có vẻ đang vận hành. Cách xử lý là đối chiếu mã bộ chia với tài liệu model và shop drawing. Nếu sai mã, sai hướng hoặc sai vị trí, cần thay đúng phụ kiện, lắp đúng yêu cầu và kiểm tra lại toàn bộ nhánh liên quan. Sau sửa chữa, cần thử kín, hút chân không, bảo ôn lại và chạy thử từng nhánh.
Xem Thêm Kinh Nghiệm Lắp Đặt Hệ Thống VRV Từ Công Trình
Lỗi đường ống đồng VRV bị lọt bụi, nước hoặc hơi ẩm
Đường ống đồng bị lọt bụi, nước hoặc hơi ẩm là lỗi khó xử lý vì tạp chất nằm bên trong mạch lạnh. Lỗi này thường không thể phát hiện bằng mắt thường sau khi hệ thống đã hoàn thiện. Trong một số trường hợp, dấu hiệu chỉ xuất hiện khi hút chân không khó đạt, hệ thống vận hành không ổn định hoặc lịch sử thi công cho thấy đầu ống từng bị bỏ hở ngoài công trường.
Nguyên nhân thường đến từ việc không bịt kín đầu ống trong quá trình thi công, để ống ngoài trời, nước mưa lọt vào, cắt ống không vệ sinh, không kiểm soát mạt đồng hoặc để cặn hàn trong ống. Với công trình thi công kéo dài, tuyến ống đi âm trần nhiều ngày trước khi kết nối là tình huống cần được kiểm soát chặt chẽ.
Ảnh hưởng của tạp chất và hơi ẩm không nên xem nhẹ. Hệ thống đường ống môi chất lạnh cần được duy trì sạch và khô. Tạp chất trong mạch lạnh có thể ảnh hưởng đến thiết bị tiết lưu, dầu bôi trơn, bề mặt trao đổi nhiệt và độ ổn định của chu trình lạnh. Hơi ẩm còn lại trong hệ thống cũng là lý do cần thực hiện hút chân không đúng quy trình.
Cách xử lý cần dựa trên mức độ nhiễm bẩn và tình trạng vận hành của hệ thống. Với tuyến ống chưa vận hành, có thể cần làm sạch, thay đoạn ống bị ảnh hưởng, kiểm tra lại toàn bộ tuyến và hút chân không theo tài liệu thiết bị. Với hệ đã vận hành, cần kỹ thuật viên chuyên môn đánh giá, không nên xử lý bằng cách chỉ nạp thêm môi chất.
Xem Thêm Hệ thống VRV VRF, Giải Pháp Điều Hòa Trung Tâm
Những sai lầm cần tránh khi xử lý lỗi đường ống đồng VRV
Sai lầm đầu tiên là chỉ nạp thêm gas mà không tìm nguyên nhân rò rỉ hoặc nguyên nhân vận hành bất thường. Nếu hệ thống thiếu môi chất do rò rỉ, việc nạp thêm chỉ giải quyết tạm thời biểu hiện, không xử lý được lỗi gốc. Sau một thời gian, hệ thống có thể tiếp tục thiếu gas và phát sinh lỗi lặp lại.
Sai lầm thứ hai là che kín mối nối khi chưa thử kín và hút chân không đạt. Với hệ VRV đi âm trần, mối nối sau khi che kín sẽ rất khó kiểm tra. Các mối nối ống lắp tại công trường nên được giữ lộ kiểm tra cho đến khi hoàn tất và đạt các thử nghiệm áp suất và chân không. Đây là nguyên tắc cần được áp dụng nghiêm túc trước khi đóng trần hoặc bàn giao hạng mục bị che khuất.
Sai lầm thứ ba là tự thay đổi tuyến ống nhưng không kiểm tra giới hạn kỹ thuật. Một thay đổi nhỏ tại hiện trường có thể làm tăng chiều dài tương đương, thay đổi chênh cao, thay đổi vị trí bộ chia gas và ảnh hưởng lượng môi chất bổ sung. Mọi thay đổi cần được cập nhật hồ sơ và đối chiếu tài liệu hãng.
Sai lầm thứ tư là bỏ qua bảo ôn tại Refnet, Y-branch, van và mối nối. Đây là những vị trí dễ phát sinh đọng sương nếu bảo ôn không kín. Khi đọng sương xuất hiện sau khi công trình hoàn thiện, việc xử lý có thể ảnh hưởng đến trần, tường và nội thất.
Sai lầm cuối cùng là nghiệm thu bằng cảm giác lạnh. Hệ thống lạnh trong thời điểm kiểm tra không chứng minh toàn bộ đường ống đạt yêu cầu. Cần có hồ sơ thử kín, hút chân không, lượng môi chất nạp, bản vẽ hoàn công, thông số chạy thử và kiểm tra từng zone.
Xem Thêm Hệ Thống HVAC Tòa Nhà Văn Phòng Tối Ưu Năng Lượng
HRT hỗ trợ xử lý lỗi đường ống đồng VRV theo hướng nào?
Theo thông tin công khai, HRT hoạt động trong lĩnh vực HVAC, cung cấp giải pháp điều hòa thông gió và điều hòa không khí trung tâm cho công trình dân dụng, thương mại và công nghiệp. HRT cũng nêu phạm vi hỗ trợ gồm khảo sát, tư vấn, thiết kế, cung cấp, thi công, bảo trì và hỗ trợ tối ưu vận hành hệ thống HVAC/điều hòa thông gió, bao gồm VRV/VRF khi phù hợp với điều kiện thực tế của công trình.

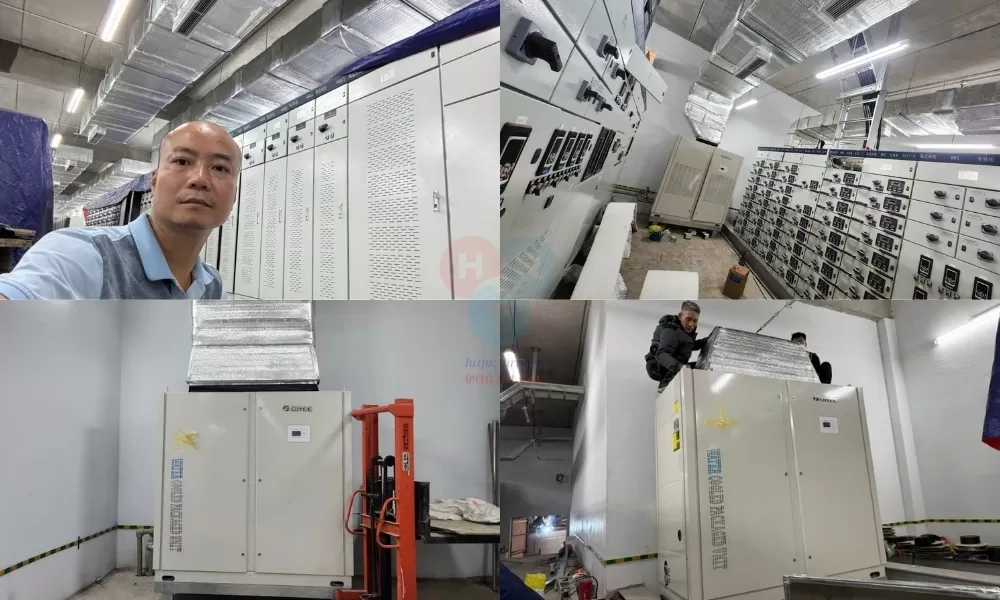

HRT thi công hoàn thiện kết nối máy Package - trong nhà máy Giấy Miza Nghi Sơn - Thanh Hoá
Với tình trạng lỗi đường ống đồng VRV, cách tiếp cận phù hợp là khảo sát hiện trạng trước khi kết luận. Không nên xác định nguyên nhân chỉ dựa trên biểu hiện lạnh yếu, báo lỗi hoặc phản ánh của người sử dụng. Cần kiểm tra hồ sơ thiết kế, model thiết bị, bản vẽ hoàn công, tuyến ống thực tế, tình trạng bảo ôn, kết quả thử kín, lượng môi chất đã nạp và dữ liệu vận hành.
Trong phạm vi hệ thống HVAC/điều hòa thông gió, HRT có thể hỗ trợ khảo sát, kiểm tra, tư vấn hướng xử lý, thi công hoặc phối hợp xử lý các hạng mục liên quan đến hệ VRV/VRF khi phù hợp điều kiện thực tế của công trình. Nội dung cần được triển khai theo đúng hồ sơ kỹ thuật, tài liệu hãng và quy trình nghiệm thu lại sau sửa chữa.
Nếu doanh nghiệp đang gặp tình trạng hệ thống VRV lạnh không đều, nghi rò gas, đọng sương đường ống, lỗi sau thi công hoặc cần nghiệm thu lại đường ống đồng VRV, HRT có thể hỗ trợ khảo sát, kiểm tra và đề xuất giải pháp xử lý phù hợp trong phạm vi hệ thống HVAC/điều hòa thông gió.
Kết luận
Lỗi đường ống đồng VRV có thể ảnh hưởng trực tiếp đến khả năng làm lạnh, độ kín mạch môi chất, phân phối môi chất, hồi dầu, hiệu suất vận hành và độ ổn định của hệ thống. Các lỗi như sai kích thước ống, sai tuyến, vượt giới hạn kỹ thuật, hàn rò, ống bị móp, lắp sai bộ chia gas, bảo ôn hở, lọt bụi ẩm hoặc nạp môi chất không đúng đều cần được kiểm tra bằng hồ sơ và dữ liệu, không xử lý theo cảm tính.
Cách xử lý đúng kỹ thuật cần bắt đầu từ việc thu thập hồ sơ, kiểm tra hiện trạng, đo kiểm vận hành, xác định nguyên nhân, sửa chữa đúng hạng mục, thử kín, hút chân không, nạp môi chất theo tài liệu thiết bị, chạy thử lại và cập nhật hoàn công. Không nên chỉ nạp thêm gas, che kín mối nối chưa kiểm tra hoặc nghiệm thu hệ thống bằng cảm giác lạnh.
HRT có thể đồng hành cùng doanh nghiệp trong quá trình khảo sát, tư vấn, thiết kế, cung cấp, thi công, bảo trì và hỗ trợ tối ưu vận hành hệ thống VRV/VRF trong phạm vi giải pháp HVAC/điều hòa thông gió, phù hợp với điều kiện thực tế của từng công trình.
Thông tin liên hệ
Công Ty Điều Hòa Thông Gió HRT
Địa chỉ: Số 9TT7 Đường Foresa 7A, KĐT Sinh Thái Tasco, Phường Xuân Phương, TP Hà Nội, Việt Nam
Hotline: 0916 181 080
Email: CEO@hrt.vn
FAQ về lỗi đường ống đồng VRV
Lỗi đường ống đồng VRV thường gặp nhất là gì?
Các lỗi thường gặp gồm sai kích thước ống, sai tuyến ống, vượt giới hạn chiều dài hoặc chênh cao, hàn rò, ống bị móp, lắp sai Refnet/Y-branch, bảo ôn hở, đường ống nhiễm bụi ẩm, hút chân không không đạt và nạp gas không đúng theo đường ống thực tế. Mỗi lỗi cần được kiểm tra theo hồ sơ thiết kế, tài liệu hãng và hiện trạng công trình.
Làm sao biết ống đồng VRV bị rò gas?
Có thể nghi ngờ rò gas khi hệ thống lạnh yếu, lạnh không đều, báo lỗi, thiếu môi chất hoặc có vết dầu tại mối nối. Tuy nhiên, cần kiểm tra bằng phương pháp chuyên môn như thử kín, thiết bị phát hiện rò rỉ và đối chiếu thông số vận hành. Không nên kết luận rò gas chỉ bằng cảm giác lạnh.
Ống đồng VRV bị móp có cần thay không?
Cần đánh giá mức độ móp, vị trí móp và ảnh hưởng đến tiết diện dòng chảy. Nếu đoạn ống bị biến dạng ở vị trí quan trọng hoặc ảnh hưởng đến lưu lượng môi chất, nên thay đoạn ống đúng kỹ thuật thay vì che bảo ôn để bỏ qua. Sau khi thay ống, cần kiểm tra kín, hút chân không và chạy thử lại nếu có can thiệp mạch lạnh.
Refnet hoặc Y-branch VRV lắp sai có ảnh hưởng gì?
Refnet hoặc Y-branch ảnh hưởng đến phân phối môi chất giữa các nhánh. Nếu lắp sai mã, sai chiều, sai tư thế hoặc sai vị trí, một số dàn lạnh có thể hoạt động kém hoặc lạnh không đều. Cần đối chiếu tài liệu hãng để xác định và xử lý.
Có nên chỉ nạp thêm gas khi hệ VRV lạnh yếu không?
Không nên. Lạnh yếu có thể do nhiều nguyên nhân như rò rỉ, sai tuyến ống, sai lượng môi chất, dàn nóng giải nhiệt kém, dàn lạnh bẩn, lỗi cảm biến, lỗi điều khiển hoặc thiếu bảo trì. Nếu nguyên nhân là rò rỉ, chỉ nạp thêm gas sẽ không xử lý được lỗi gốc.
Sau khi sửa ống đồng VRV cần kiểm tra những gì?
Sau khi sửa ống đồng, cần kiểm tra kín, hút chân không, nạp môi chất theo tài liệu thiết bị nếu có can thiệp mạch lạnh, bảo ôn lại, chạy thử từng zone, ghi nhận thông số vận hành và cập nhật hồ sơ hoàn công. Đây là cơ sở để nghiệm thu lại và quản lý hệ thống sau sửa chữa.
