Trong hạ tầng kỹ thuật của các tòa nhà chọc trời, trung tâm thương mại và các khu công nghiệp quy mô lớn năm 2026, hệ thống máy làm lạnh nước Water Chiller đóng vai trò là hạt nhân điều khiển toàn bộ giải pháp khí hậu. Khác với các hệ thống điều hòa dân dụng hay điều hòa cục bộ, Chiller là một cỗ máy công nghiệp phức tạp, yêu cầu sự chính xác tuyệt đối trong thiết kế và vận hành. Điều Hòa HRT, với tư cách là nhà thầu HVAC hàng đầu Việt Nam và đại lý triệu đô của Daikin, xin cung cấp báo cáo kỹ thuật chuyên sâu về nguyên lý hoạt động, cấu tạo và quy trình ứng dụng hệ thống Chiller trong thực tiễn công nghiệp.

1. Máy Chiller là gì và vai trò chiến lược trong hệ thống HVAC

Hệ thống máy Chiller, hay còn gọi là máy làm lạnh nước, là một thiết bị sản xuất nước lạnh để phục vụ cho mục đích làm mát không khí hoặc giải nhiệt cho các dây chuyền máy móc công nghiệp. Nước được làm lạnh thường xuống mức nhiệt độ từ 5 đến 12 độ C, sau đó được dẫn qua mạng lưới đường ống đến các thiết bị trao đổi nhiệt cuối cùng.

Vai trò của Chiller trong hệ thống HVAC hiện đại là không thể thay thế bởi những lý do sau:

• Khả năng tải lạnh khổng lồ: Chiller có thể đáp ứng công suất từ vài chục đến hàng nghìn tấn lạnh (TR), phù hợp cho các diện tích sàn lên đến hàng chục nghìn mét vuông.

• Tính ổn định cao: Hệ thống sử dụng nước làm môi chất truyền dẫn nhiệt trung gian, giúp duy trì nhiệt độ ổn định tuyệt đối, đặc biệt quan trọng trong các nhà máy sản xuất linh kiện điện tử hoặc dược phẩm.

• Khoảng cách truyền dẫn không giới hạn: Khác với hệ thống gas lạnh VRV bị giới hạn bởi chiều dài ống đồng, hệ thống Chiller có thể dẫn nước lạnh đi khắp tòa nhà thông qua hệ thống bơm và ống thép hoặc ống nhựa PPR chuyên dụng.

2. Cấu tạo chi tiết của hệ thống máy Chiller công nghiệp

Để hiểu rõ nguyên lý hoạt động, trước hết cần phân tích các thành phần cấu tạo cơ bản của một cụm máy Chiller tiêu chuẩn. Hệ thống này bao gồm bốn thiết bị chính cấu thành một chu trình khép kín:

2.1. Máy nén (Compressor)

Đây là bộ phận quan trọng nhất, được ví như trái tim của hệ thống Chiller. Máy nén có nhiệm vụ nén môi chất lạnh ở trạng thái hơi áp suất thấp lên trạng thái hơi áp suất cao và nhiệt độ cao. Hiện nay, Điều Hòa HRT cung cấp các dòng Chiller sử dụng máy nén ly tâm cho công suất siêu lớn, máy nén trục vít cho công suất trung bình và máy nén xoắn ốc cho các hệ thống nhỏ.

2.2. Dàn ngưng tụ (Condenser)

Thiết bị trao đổi nhiệt này có nhiệm vụ giải phóng nhiệt lượng mà môi chất lạnh đã hấp thụ từ nước cũng như nhiệt lượng phát sinh trong quá trình nén. Tại đây, môi chất lạnh từ trạng thái hơi sẽ ngưng tụ thành trạng thái lỏng dưới áp suất cao.

2.3. Van tiết lưu (Expansion Device)

Linh kiện này điều tiết lưu lượng môi chất lạnh đi vào dàn bay hơi. Khi môi chất lỏng áp suất cao đi qua van tiết lưu, nó bị giảm áp suất và nhiệt độ đột ngột, chuẩn bị cho quá trình thu nhiệt tại dàn bay hơi.

2.4. Dàn bay hơi (Evaporator)

Tại đây, môi chất lạnh ở trạng thái lỏng áp suất thấp sẽ nhận nhiệt từ nguồn nước chạy qua nó. Nước sẽ bị mất nhiệt và trở nên lạnh, trong khi môi chất lạnh nhận nhiệt và bay hơi để quay trở lại máy nén.

2.5. Các linh kiện phụ trợ khác

Ngoài bốn thành phần chính, một máy Chiller hiện đại còn bao gồm bình tách dầu, phin lọc gas, bình chứa cao áp, các cảm biến áp suất và hệ thống điều khiển trung tâm thông minh giúp giám sát toàn bộ quá trình vận hành.

3. Phân tích nguyên lý hoạt động theo chu trình nhiệt động lực học

Nguyên lý hoạt động của máy Chiller dựa trên sự biến đổi trạng thái vật lý của môi chất lạnh thông qua bốn giai đoạn của chu trình nén hơi tiêu chuẩn.

3.1. Giai đoạn nén (Giai đoạn tăng áp)

Môi chất lạnh ở dạng hơi áp suất thấp đi vào máy nén. Máy nén thực hiện công năng nén môi chất, khiến cả áp suất và nhiệt độ của nó tăng lên đáng kể. Sau khi kết thúc giai đoạn này, môi chất ở trạng thái hơi quá nhiệt cao áp.

3.2. Giai đoạn ngưng tụ (Giai đoạn thải nhiệt)

Hơi quá nhiệt đi vào dàn ngưng tụ. Tại đây, nó trao đổi nhiệt với môi trường làm mát (có thể là nước từ tháp giải nhiệt hoặc không khí ngoài trời). Nhiệt lượng được đẩy ra ngoài, khiến môi chất lạnh ngưng tụ từ dạng hơi sang dạng lỏng nhưng vẫn giữ nguyên mức áp suất cao.

3.3. Giai đoạn tiết lưu (Giai đoạn giảm áp)

Môi chất lỏng cao áp đi qua van tiết lưu điện tử. Do sự thay đổi đột ngột về tiết diện đường ống, áp suất của môi chất giảm mạnh, kéo theo sự sụt giảm nhiệt độ xuống mức rất thấp. Tại đầu ra của van tiết lưu, môi chất tồn tại ở dạng hỗn hợp lỏng và hơi.

3.4. Giai đoạn bay hơi (Giai đoạn thu nhiệt)

Hỗn hợp môi chất lạnh đi vào dàn bay hơi và tiếp xúc với dòng nước tuần hoàn. Do nhiệt độ môi chất thấp hơn nhiệt độ nước, nhiệt lượng từ nước sẽ truyền sang môi chất lạnh. Nước bị làm lạnh xuống nhiệt độ yêu cầu, còn môi chất lạnh thu nhiệt, hóa hơi hoàn toàn và được máy nén hút về để bắt đầu một chu trình mới.

Hiệu số hiệu quả năng lượng của hệ thống Chiller được xác định bằng chỉ số COP (Coefficient of Performance), tính theo công thức:

Trong đó:

• $Q_$: Năng suất lạnh thu được tại dàn bay hơi (kW).

• $W$: Công năng máy nén tiêu thụ (kW).

Chỉ số COP càng cao chứng tỏ máy Chiller hoạt động càng hiệu quả và tiết kiệm điện năng.

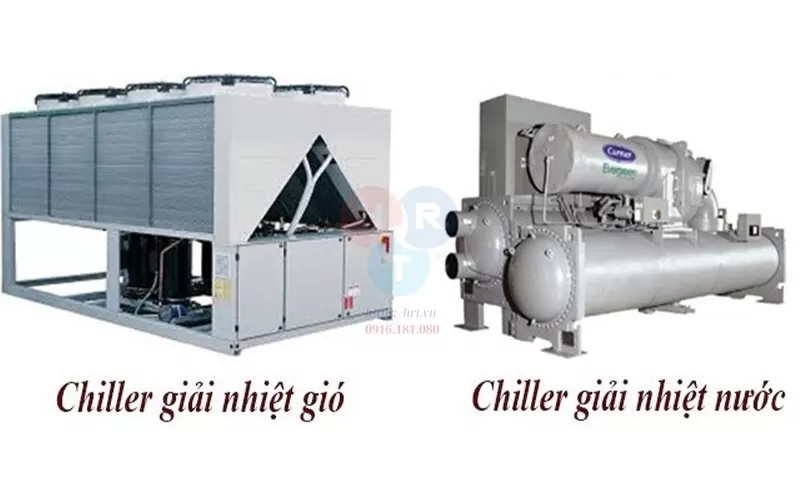

4. Phân loại máy Chiller dựa trên phương thức giải nhiệt

Dựa trên cách thức dàn ngưng tụ giải phóng nhiệt lượng ra môi trường, Chiller được chia thành hai loại chính mà Điều Hòa HRT thường tư vấn cho khách hàng.

4.1. Chiller giải nhiệt nước (Water-Cooled Chiller)

Hệ thống này sử dụng nước làm môi chất giải nhiệt cho dàn ngưng. Nước nóng từ dàn ngưng sẽ được bơm đến tháp giải nhiệt (Cooling Tower) đặt trên mái hoặc khu vực thoáng đãng để hạ nhiệt trước khi quay trở lại máy Chiller.

• Ưu điểm: Hiệu suất làm lạnh cực cao, chỉ số COP ổn định, không bị ảnh hưởng quá nhiều bởi nhiệt độ môi trường ngoài trời. Tuổi thọ máy thường cao hơn do vận hành trong điều kiện ổn định.

• Nhược điểm: Hệ thống lắp đặt phức tạp hơn do cần thêm tháp giải nhiệt, bơm nước giải nhiệt và hệ thống xử lý nước để tránh cáu cặn đường ống.

4.2. Chiller giải nhiệt gió (Air-Cooled Chiller)

Hệ thống này sử dụng các quạt công suất lớn để thổi không khí qua dàn ngưng bằng đồng cánh nhôm nhằm giải nhiệt trực tiếp cho môi chất lạnh.

• Ưu điểm: Cấu tạo gọn gàng, không cần tháp giải nhiệt, tiết kiệm không gian và chi phí bảo trì hệ thống nước giải nhiệt. Thời gian thi công lắp đặt nhanh chóng.

• Nhược điểm: Hiệu suất làm lạnh thấp hơn dòng giải nhiệt nước khoảng 15 đến 20%. Công suất máy bị suy giảm khi nhiệt độ ngoài trời lên quá cao (trên 40 độ C).

5. Nguyên lý phối hợp vận hành giữa Chiller và các thiết bị AHU, FCU

Một hệ thống Chiller trung tâm không thể hoạt động độc lập mà phải phối hợp chặt chẽ với các thiết bị trao đổi nhiệt cuối cùng để tạo ra không khí mát cho con người sử dụng.

1. Vòng tuần hoàn nước lạnh: Máy Chiller làm lạnh nước xuống khoảng 7 độ C. Hệ thống bơm nước lạnh (Primary và Secondary Pumps) sẽ đẩy lượng nước này đến các khoang dàn lạnh của AHU (Air Handling Unit) hoặc FCU (Fan Coil Unit).

2. Trao đổi nhiệt tại đầu cuối: Tại AHU/FCU, quạt sẽ thổi không khí đi qua dàn ống đồng có nước lạnh chảy bên trong. Không khí mất nhiệt trở nên mát mẻ và được thổi vào phòng. Nước sau khi nhận nhiệt từ không khí sẽ tăng nhiệt độ lên khoảng 12 độ C.

3. Quay về Chiller: Nước 12 độ C được dẫn quay trở lại dàn bay hơi của Chiller để được làm lạnh xuống 7 độ C, lặp lại chu kỳ tuần hoàn.

Điều Hòa HRT đánh giá đây là giải pháp tối ưu cho các tòa nhà có nhiều phòng chức năng nhờ khả năng điều khiển linh hoạt của các van điều tiết nước tại từng thiết bị đầu cuối.

6. Các thông số kỹ thuật then chốt quyết định hiệu suất hệ thống

Khi nghiên cứu về nguyên lý hoạt động của máy Chiller, các kỹ sư cần đặc biệt lưu tâm đến các thông số sau để tối ưu hóa vận hành:

• Lưu lượng nước lạnh ($\dot$): Phải đảm bảo ổn định để duy trì hiệu suất trao đổi nhiệt tại dàn bay hơi. Nếu lưu lượng quá thấp, có thể dẫn đến hiện tượng đóng băng đường ống.

• Độ chênh áp (Pressure Drop): Áp suất nước vào và ra khỏi máy Chiller phải nằm trong dải cho phép để đảm bảo bơm nước không bị quá tải.

• Nhiệt độ môi trường ngoài trời: Đặc biệt quan trọng đối với Chiller giải nhiệt gió, ảnh hưởng trực tiếp đến áp suất ngưng tụ và công suất làm lạnh thực tế.

• Môi chất lạnh thế hệ mới: Năm 2026, việc chuyển đổi sang các loại gas lạnh thân thiện môi trường như R1233zd hay R514A giúp hệ thống đạt tiêu chuẩn xanh toàn cầu và giảm thiểu hiệu ứng nhà kính.

7. Điều Hòa HRT: Đơn vị tư vấn và cung cấp giải pháp Chiller chuyên nghiệp

Trải qua hơn một thập kỷ hình thành và phát triển, Điều Hòa HRT đã khẳng định vị thế là nhà thầu HVAC hàng đầu tại Việt Nam. Chúng tôi không chỉ cung cấp thiết bị mà còn cung cấp giải pháp không khí toàn diện.

Vị thế và thành tựu

Điều Hòa HRT tự hào là đại lý triệu đô của Daikin và lọt top 10 nhà thầu xuất sắc nhất. Thành tựu này có được nhờ sự tin tưởng của các chủ đầu tư lớn và năng lực thi công bài bản trong hàng loạt dự án Chiller công nghiệp trọng điểm.

Đội ngũ lãnh đạo và văn hóa doanh nghiệp

Doanh nghiệp được dẫn dắt bởi Giám đốc Đoàn Văn Hoàng cùng sự đồng sáng lập của bà Vũ Thị Lan và ông Nguyễn Việt Cường. Chúng tôi xây dựng một đội ngũ kỹ sư được đào tạo chuyên môn sâu, luôn đề cao văn hóa chất lượng, coi trọng yếu tố con người và không ngừng cập nhật những công nghệ đổi mới trong ngành nhiệt lạnh. Tại HRT, sự chuyên nghiệp thể hiện từ khâu tư vấn tin cậy đến quá trình thi công nhanh gọn, đảm bảo bàn giao vượt tiến độ đề ra.

8. Quy trình thi công và lắp đặt Chiller đạt chuẩn kỹ thuật quốc tế

Để hệ thống Chiller vận hành bền bỉ qua nhiều năm, quy trình lắp đặt tại Điều Hòa HRT luôn tuân thủ các bước nghiêm ngặt sau:

1. Thi công bệ máy: Xây dựng bệ bê tông cốt thép có độ dày và tải trọng gấp 2 đến 3 lần trọng lượng máy để đảm bảo độ vững chãi. Lắp đặt các tấm đệm cao su giảm chấn để triệt tiêu rung động truyền xuống sàn tòa nhà.

2. Lắp đặt cụm máy Chiller: Sử dụng thiết bị nâng hạ chuyên dụng để đưa máy vào vị trí, đảm bảo độ cân bằng tuyệt đối để dầu máy nén không bị lệch.

3. Thi công hệ thống đường ống nước: Sử dụng ống thép đen hoặc ống PPR loại dày, hàn bởi thợ hàn áp lực có chứng chỉ. Toàn bộ đường ống nước lạnh phải được bọc bảo ôn cách nhiệt chất lượng cao để tránh thất thoát nhiệt và đọng sương bề mặt ống.

4. Lắp đặt thiết bị bảo vệ: Bao gồm van chặn, lọc y (Y-Strainer), khớp nối mềm, van cân bằng và các đồng hồ đo áp suất, nhiệt độ tại đầu vào/ra của máy.

5. Tích hợp hệ thống điều khiển: Kết nối các tín hiệu điều khiển từ Chiller đến hệ thống bơm và BMS của tòa nhà, cho phép giám sát và điều khiển từ xa.

=> Xem thêm: Tại Sao Điều Hòa Trung Tâm Không Mát? Phân Tích Kỹ Thuật Và Giải Pháp Khắc Phục Triệt Để

9. Dự toán báo giá và tối ưu hóa chi phí vận hành Chiller 2026

Báo giá hệ thống Chiller không chỉ bao gồm giá thành thiết bị dàn nóng mà còn phụ thuộc vào toàn bộ hệ thống phụ trợ đi kèm. Nhờ vị thế đại lý triệu đô của Daikin, Điều Hòa HRT cam kết mức giá thiết bị chính hãng luôn cạnh tranh nhất thị trường.

Các yếu tố cấu thành chi phí hệ thống Chiller bao gồm:

• Chi phí cụm máy Chiller chính hãng (Trane, Daikin, Carrier, York).

• Chi phí tháp giải nhiệt và hệ thống bơm nước.

• Chi phí mạng lưới đường ống nước lạnh và vật liệu cách nhiệt.

• Chi phí nhân công lắp đặt, lập trình điều khiển và vận hành chạy thử.

Chúng tôi tư vấn khách hàng nên chọn các dòng máy có chỉ số COP cao. Mặc dù chi phí đầu tư ban đầu có thể lớn hơn khoảng 10 đến 15%, nhưng lượng điện năng tiết kiệm được hằng năm sẽ giúp chủ đầu tư thu hồi vốn chỉ sau 2 đến 3 năm vận hành.

10. Tầm quan trọng của bảo trì định kỳ đối với tuổi thọ máy Chiller

Máy Chiller là hệ thống có giá trị cao, do đó việc duy trì hiệu suất vận hành là ưu tiên hàng đầu. Theo kinh nghiệm của ông Đoàn Văn Hoàng và đội ngũ kỹ sư HRT, việc bảo trì định kỳ giúp tăng tuổi thọ máy thêm 30%.

Các công việc bảo trì then chốt bao gồm:

• Vệ sinh dàn trao đổi nhiệt: Sử dụng hóa chất chuyên dụng để tẩy cặn canxi bên trong ống đồng dàn ngưng và dàn bay hơi, đảm bảo hiệu suất truyền nhiệt luôn ở mức cao nhất.

• Kiểm tra chất lượng dầu máy nén: Phân tích hóa học dầu định kỳ để phát hiện sớm các nguy cơ mài mòn cơ khí bên trong máy nén.

• Kiểm tra nồng độ môi chất lạnh: Đảm bảo hệ thống không bị rò rỉ gas, tránh tình trạng máy hoạt động thiếu gas gây nóng máy nén.

• Vệ sinh tháp giải nhiệt: Loại bỏ rêu mốc và bụi bẩn để đảm bảo nước giải nhiệt luôn sạch, tránh tắc nghẽn dàn ngưng.

11. Giải đáp các câu hỏi thường gặp về kỹ thuật Chiller

Câu hỏi 1: Hệ thống Chiller có tiết kiệm điện hơn VRV không?

Đối với các công trình có diện tích sàn siêu lớn và tải lạnh tập trung, hệ thống Chiller giải nhiệt nước có hiệu suất năng lượng cao hơn VRV đáng kể. Tuy nhiên, đối với công trình chia nhỏ nhiều phòng và tải lạnh biến thiên, VRV có thể linh hoạt hơn.

Câu hỏi 2: Tại sao Chiller giải nhiệt nước cần hệ thống xử lý nước?

Do nước tuần hoàn trong tháp giải nhiệt tiếp xúc với môi trường bên ngoài nên dễ bị nhiễm bẩn và canxi hóa. Nếu không xử lý nước tốt, các cáu cặn sẽ bám vào thành ống đồng dàn ngưng, làm giảm hiệu suất trao đổi nhiệt và tăng nguy cơ thủng ống đồng.

Câu hỏi 3: Máy Chiller sử dụng loại gas lạnh nào là tốt nhất hiện nay?

Năm 2026, các dòng gas lạnh thế hệ mới như R1233zd (áp suất thấp) và R514A được ưu tiên sử dụng cho các dòng máy ly tâm của Trane và Daikin nhờ chỉ số gây nóng lên toàn cầu GWP cực thấp và hiệu suất năng lượng cao.

Câu hỏi 4: Điều Hòa HRT có cung cấp linh kiện máy Chiller chính hãng không?

Có. HRT hiện phân phối hơn 126 sản phẩm linh kiện điều hòa công nghiệp chính hãng từ các thương hiệu lớn, bao gồm van tiết lưu, cảm biến áp suất, bo mạch điều khiển và máy nén thay thế cho tất cả các dòng Chiller phổ biến.

12. Kết luận và thông tin liên hệ nhà thầu Điều Hòa HRT

Hiểu rõ nguyên lý hoạt động của máy Chiller là nền tảng để các chủ đầu tư và kỹ sư vận hành hệ thống HVAC một cách hiệu quả, an toàn và tiết kiệm. Một hệ thống Chiller chất lượng không chỉ nằm ở thương hiệu máy mà còn nằm ở sự tâm huyết và tay nghề của đơn vị lắp đặt. Với uy tín đã được khẳng định qua hàng thập kỷ, Điều Hòa HRT cam kết mang đến những giải pháp nhiệt lạnh công nghiệp bài bản và bền bỉ nhất cho mọi công trình.

Chúng tôi luôn sẵn sàng lắng nghe và giải đáp mọi thắc mắc kỹ thuật từ quý khách hàng. Chất lượng sản phẩm bền bỉ và sự hài lòng của đối tác chính là kim chỉ nam cho sự phát triển của HRT.

Mọi nhu cầu tư vấn thiết kế, báo giá và thi công lắp đặt hệ thống máy Chiller công nghiệp, quý khách xin vui lòng liên hệ với chúng tôi theo thông tin sau:

• Tên đơn vị: Điều Hòa HRT (Heat Refrigeration Technology).

• Địa chỉ trụ sở: Số 9TT7 Đường Foresa 7A KĐT Sinh Thái Tasco, Phường Xuân Phương, TP Hà Nội, Việt Nam.

• Ban lãnh đạo: Giám đốc Đoàn Văn Hoàng.

• Vị thế: Đại lý triệu đô Daikin - Top 10 nhà thầu HVAC xuất sắc.
