✅ 1. Chuẩn bị trước khi lắp đặt

📌 Kiểm tra vị trí lắp đặt

• Vị trí cần đảm bảo thoáng gió, không bị chắn gió hồi và gió thổi ra, có thể dễ dàng bảo trì, bảo dưỡng.

• Không lắp đặt gần nơi có hơi nước, khí ăn mòn hoặc nơi dễ cháy nổ.

• Đảm bảo bề mặt lắp đặt bằng phẳng, chịu lực tốt (≥ 350kg).

• Khoảng cách tối thiểu:

  • Trước mặt dàn nóng: ≥ 1,000mm

  • Sau lưng, hai bên: ≥ 300mm

  • Trên đầu: ≥ 500mm

  • Giữa các dàn nóng: ≥ 100mm

  • Chiều cao chênh lệch giữa dàn nóng và dàn lạnh: theo giới hạn của Daikin (thường ≤ 50m)

✅ 2. Thi công đế và khung đỡ dàn nóng

🧱 Đế bê tông

• Kích thước đế: dài và rộng lớn hơn đáy dàn nóng từ 100–200mm.

• Đổ bê tông M200, dày ít nhất 150mm.

• Gắn bu lông chờ M12 hoặc M14 cố định dàn nóng.

🪵 Khung thép (trường hợp treo hoặc trên mái)

• Dùng thép hộp/inox chịu lực ≥ 5mm.

• Hàn cố định, sơn chống gỉ 2 lớp và sơn phủ ngoài.

• Kiểm tra độ cân bằng bằng nivo sau khi hoàn thiện.

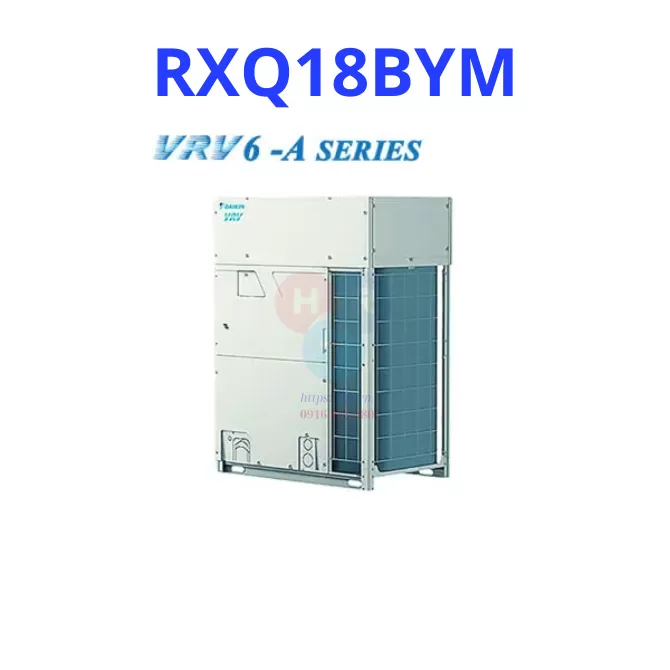

✅ 3. Lắp đặt và cố định dàn nóng RXQ18BYM

• Dùng xe nâng hoặc palang hạ dàn nóng lên vị trí.

• Lót cao su chống rung dưới chân đế.

• Siết bu lông cố định chắc chắn nhưng không quá chặt gây nứt vỏ máy.

• Kiểm tra cân bằng dàn nóng bằng nivo.

✅ 4. Kết nối ống đồng (gas)

🔧 Yêu cầu kỹ thuật ống đồng

• Sử dụng ống đồng loại mềm đúc nguyên cây (cuộn) đạt tiêu chuẩn JIS H3300 Tử Type H.

• Đường kính ống phải theo thiết kế của hãng cho model RXQ18BYM (VD: Ø28.58mm hoặc Ø34.9mm tùy công suất).

🔧 Kỹ thuật nối ống

• Dùng loe (flare) và siết bằng cờ lê lực theo đúng mô-men của Daikin.

• Hút chân không toàn bộ hệ thống sau khi nối.

• Kiểm tra rò rỉ bằng bình xịt hoặc đồng hồ đo áp.

• Bọc bảo ôn và băng keo cách nhiệt kín 100%.

✅ 5. Kết nối đường điện

⚡ Thông số nguồn cấp

• Nguồn điện: 3 pha ~ 380V – 50Hz

• Công suất: 13.8kW

• Dòng điện định mức: tra theo tài liệu kỹ thuật Daikin

⚡ Lắp đặt tủ điện ngoài trời

• Dây dẫn điện: đi âm ống ruột gà/ống luồn PVC.

• Sử dụng dây đồng tiết diện đủ tải (tối thiểu 10mm²).

• Gắn CB riêng cho từng dàn nóng.

• Nối tiếp đất an toàn <10Ω (cọc tiếp địa riêng nếu cần).

✅ 6. Kết nối tín hiệu điều khiển (nếu có)

• Dùng dây điều khiển nối với dàn lạnh, trung tâm B/C hoặc bộ điều khiển trung tâm (nếu dùng).

• Đảm bảo đúng cực (S1 – S2 – S3) và không đi chung ống với điện nguồn.

✅ 7. Kiểm tra và chạy thử

• Kiểm tra đầy đủ:

  • Áp suất gas

  • Điện áp nguồn

  • Đấu nối đúng sơ đồ

  • Không có rò gas hoặc rò điện

• Khởi động hệ thống từ bộ điều khiển trung tâm hoặc từ dàn lạnh.

• Theo dõi dòng điện, tiếng ồn, độ rung, nhiệt độ gió ra sau 10–15 phút vận hành.

✅ 8. Bảo trì và khuyến nghị

• Bảo trì định kỳ mỗi 3 – 6 tháng:

  • Vệ sinh dàn tản nhiệt

  • Kiểm tra áp suất gas

  • Siết lại các đầu nối điện

  • Kiểm tra quạt dàn nóng và tụ điện khởi động

• Không nên để máy hoạt động liên tục quá 24h/ngày ở công suất cao.
