Dàn Nóng VRV III Loại COP Cao 46HP - RXQ46PAHY1(E)/RXYQ46PAHY1(E) là một sản phẩm của Daikin, một tên tuổi nổi tiếng trong ngành công nghiệp làm lạnh và điều hòa không khí có nguồn gốc từ Nhật Bản. Đây là một hệ thống dàn nóng chất lượng cao với nhiều tính năng và ưu điểm:
-
Công nghệ và Model: Dàn nóng này sử dụng công nghệ VRV III COP cao Series (Inverter), giúp tiết kiệm năng lượng. Có hai phiên bản model: RXQ46PAHY1(E) cho loại 1 chiều và RXYQ46PAHY1(E) cho loại 2 chiều. Chữ (E) đề cập đến tùy chọn sơn chống ăn mòn.
-

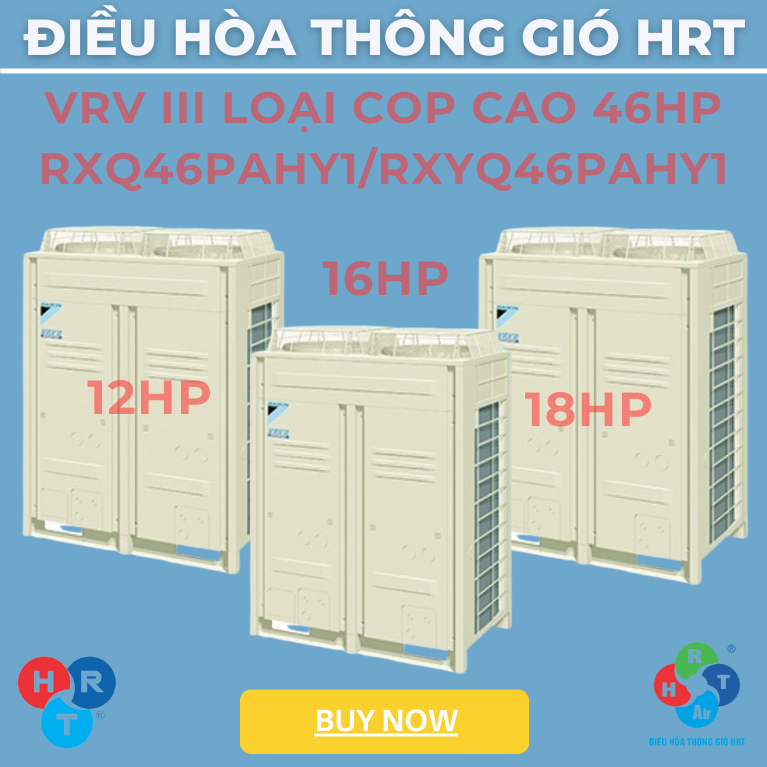

Kết Hợp: Dàn nóng này có khả năng kết hợp bởi 3 dàn nóng đơn có công suất lạnh khác nhau (12HP + 16HP + 18HP) và kết nối đồng bộ với bộ chia gas BHFP22P151.
-
Loại Môi Chất Lạnh: Sản phẩm sử dụng môi chất lạnh R410A, một loại môi chất lạnh hiệu suất cao và thân thiện với môi trường.
-
Công Suất Lạnh và Sưởi ấm: Công suất lạnh của sản phẩm là 46HP (~129KW hoặc ~440,000BTU/h), và công suất sưởi ấm cũng là 46HP (~144KW hoặc ~491,000BTU/h).
-
Tiêu Thụ Điện Năng: Điện năng tiêu thụ cho quá trình làm lạnh là khoảng 39.5KW/h và cho quá trình sưởi ấm là khoảng 37.3KW/h.
-
Điều Khiển Công Suất: Hệ thống có khả năng điều chỉnh công suất từ 3% đến 100%, giúp điều chỉnh nhiệt độ một cách linh hoạt.
-
Số Dàn Lạnh Kết Nối: Có khả năng kết nối tối đa 64 dàn lạnh, với tỷ lệ kết nối tối đa lên đến 130%, cho phép sử dụng trong các ứng dụng đa dạng.
-
Bảo Hành: Hệ thống được bảo hành 1 năm cho thiết bị và 4 năm cho máy nén, cho bạn sự yên tâm về chất lượng sản phẩm.
-
Xuất Xứ và Nhập Khẩu: Sản phẩm được sản xuất tại Thái Lan và nhập khẩu từ Thái Lan.
-
Phân Phối: Được phân phối chính hãng bởi HRT (Heat Refrigeration Technology), một đơn vị hàng đầu về các thiết bị làm lạnh và điều hòa không khí tại Hà Nội, Việt Nam.
Thông tin liên hệ với HRT:
- Địa chỉ văn phòng: Số 18TT16, Đường foresa 8B, Khu Đô Thị Sinh Thái TASCO, Phường Xuân Phương, Quận Nam Từ Liêm, Thành phố Hà Nội.
- Hotline: 0903.080.080 / Zalo: 0916.18.1080
- Email: Sales@hrt.com.vn
- Website HRT:
Dàn Nóng VRV III Loại COP Cao 46HP là một lựa chọn mạnh mẽ cho các ứng dụng làm lạnh và sưởi ấm tại các công trình lớn và phức tạp.
Dowload Catalogue VRV III Series file .pdf: TẠI ĐÂY
Mời các bạn cùng HRT đi tìm hiểu chi tiết các thông tin liên quan đến hệ thống VRV III Series:
VRV III Series Là hệ thống công suất cao cần thiết cho những tòa nhà lớn
VRVIII Công nghệ điều hoà không khí tân tiến nhất nâng cao giá trị cho các toà nhà
Những Lợi ích mang lại cho chủ đầu tư:
Với công nghệ biến tần độc quyền của Daikin và công nghệ điều khiển lưu lượng môi chất hàng đầu, hệ thống điều hoà không khí VRVIII mang lại hiệu quả hoạt động vượt trội. Khả năng tiết kiệm năng lượng cao, giảm đáng kể chi phí vận hành và quản lý toà nhà hiệu quả hơn rất nhiều.
Những Lợi ích mang lại cho Người Lắp Đặt:
Daikin đưa ra thiết kế nhỏ gọn cho dàn nóng VRVIII bằng việc tăng thêm các chức năng vận hành của thiết bị, vượt trội so với các hệ thống điều hoà thông thường. Dàn nóng nhỏ gọn thuận lợi cho việc lắp đặt ở các khu vực bị giới hạn, như tầng mái, và sử dụng không gian hiệu quả hơn. Lắp đặt dễ dàng hơn, rút ngắn thời gian thi công.
Những Lợi ích mang lại cho Người Sử dụng:
Để tạo ra một môi trường không khí tiện nghi, Daikin đưa ra các hệ thống xử lý không khí cùng với hệ thống điều hoà. Đồng thời với khả năng điều hoà nhiệt độ, chất lượng không khí cũng được xử lý bằng quá trình thông gió, làm ẩm và các quá trình khác. Hệ thống điều khiển trung tâm tiên tiến giúp cho việc sử dụng dễ dàng.
Những Lợi ích mang lại cho Nhà Tư Vấn & Thiết Kế:
Hệ thống VRV Daikin bao gồm dàn nóng và dàn lạnh với các mẫu mã đa dạng phù hợp với mọi loại công trình và mọi điều kiện lắp đặt. Đường ống môi chất có độ dài lớn và các đặc tính khác giúp cho việc thiết kế linh hoạt, đáp ứng mọi nhu cầu của các công trình.
Daikin tự hào giới thiệu dòng sản phẩm VRVIII mới rất phù hợp cho các toà nhà lớn. Công suất lạnh tối đa của hệ thống mới lên tới 54 HP. VRVIII cũng kết hợp được rất nhiều các tính năng vượt trội, như dải dàn nóng và dàn lạnh rộng, độ dài thực tế và tổng độ dài đường ống lớn hơn, áp suất tĩnh quạt dàn nóng cao. Dòng sản phẩm VRVIII đáp ứng đầy đủ nhu cầu về thiết kế linh hoạt và lắp đặt dễ dàng cho các toà nhà lớn.
VRV III Series - Các Công Nghệ Mũi Nhọn
Daikin đã nỗ lực không ngừng để áp dụng những kỹ thuật mới nhất và mang tính cách mạng nhất trong công nghệ điều hoà không khí vào sự phát triển hệ thống VRVIII cho các toà nhà lớn. Hệ thống VRVIII với các dàn nóng có công suất lớn hơn, tiết kiệm năng lượng hơn, dễ dàng lắp đặt hơn, độ dài thực tế và tổng độ dài đường ống lớn hơn, và rất nhiều tính năng vượt trội khác.
1.Cải tiến quạt và lưới bảo vệ:
Áp suất tĩnh quạt dàn nóng cao hơn - từ 58.8 Pa lên tới 78.4 Pa - nhờ việc giảm tổn thất áp suất bên trong, sử dụng lưới bảo vệ và quạt mới.
Quạt xoắn ốc dạng khí động học và quạt không đối xứng dạng khí động học mới Diện tích bề mặt của cánh quạt được tăng lên và hiệu quả hơn cho quá trình giải nhiệt. Điều này làm giảm đáng kể tổn thất áp suất bên trong, làm cho áp suất tĩnh ngoài cao hơn.
Quạt không đối xứng khí động học mới
Quạt 3 cánh của dàn nóng 10 HP với đường kính 700 mm, đã được thiết kế lại gồm 4 cánh và đường kính là 680 mm. Diện tích bề mặt cánh tăng 25%.
Quạt xoắn ốc dạng khí động học mới (Quạt một chiều kép)
Dàn nóng 14 và 16 HP, một quạt đơn với đường kính 700 mm được chia làm hai quạt với đường kinh mỗi quạt là 540 mm. Diện tích bề mặt cánh được tăng lên 20% làm tăng lưu lượng gió.
Lưới bảo vệ mịn dạng khí động học
Lưới ba chiều bằng thép mềm được bọc nhựa để bảo vệ khỏi các yếu tố gây ra trong quá trình quay và khả năng hư hại do chảy.
2.Dàn Trao Đổi Nhiệt VRV III:
Dàn trao đổi nhiệt mới góp phần tạo nên chỉ số COP cao bởi vì chiều dài hiệu quả tăng từ 7% lên 10% cùng với việc tối ưu hoá dàn trao đổi nhiệt e-Pass.
3.Máy nén hiệu suất cao được cải tiến để đạt được chỉ số COP cao và công suất lớn hơn
Máy nén xoắn ốc DC từ trở
- Máy nén xoắn ốc độc nhất của Daikin giảm thiểu sự mất nhiệt, và được chạy bằng một động cơ hiệu suất cao, tiết kiệm đáng kể năng lượng.
- Máy nén DC từ trở dạng đĩa có momen quay lớn và hiệu quả cao nhờ ứng dụng công nghệ nam châm Neodymium. Giảm 70% về thể tích.
- Cơ chế đầy cao Với việc đưa vào dầu áp suất cao, lực tác động từ xoắn ốc cố định làm tăng lực bên trong, do vậy giảm tổn thất lực đầy. Kết quả là làm tăng hiệu suất và giảm thiểu độ ồn.
- Máy nén xoắn ốc mới hiệu suất cao, độ ồn thấp vận hành với tốc độ nhanh hơn. Tốc độ tăng đạt được nhờ việc phân tích các điểm mạnh và tận dụng các lợi thế của cơ chế đẩy cao".
Bí quyết tăng hiệu suất năng lượng Nam châm cực mạnh
Nam châm Neodymium mạnh hơn nhiều so với nam châm đang được sử dụng rộng rãi.
4.Chu Trình Truyền Nhiệt:
Nhờ việc tăng độ quá lạnh trước quá trình giãn nở sẽ làm giảm lượng gas cần thiết cho các dàn lạnh mà không cần giảm nhiệt độ bay hơi. Điều này cho phép sử dụng các đường ống hẹp hơn.
5.Hộp điện dạng khí động học nhỏ gọn:
Hộp điện nhỏ gọn có thể nhận thấy qua việc bố tri mạch điều khiển và mạch biến tần, kết cấu tối ưu rất hiệu quả khi dòng gió đi qua. Điều này giúp máy hoạt động êm hơn, giảm năng lượng tiêu hao do đường kính quạt dàn nóng lớn.
6.Sóng biến tần DC mịn dạng sin:
Sóng sin giúp động cơ quay êm hơn, hiệu suất vận hành được cải tiến rõ rệt.
7.Động cơ quạt một chiều:
- Sử dụng cùng một kiểu dáng cho các model (từ 5 đến 54HP).
- Cải tiến hiệu suất lên đến 40% đặc biệt ở tốc độ thấp.
Cấu trúc động cơ quạt một chiều
Hiệu suất động cơ quạt một chiều (So sánh với động cơ xoay chiều)
Lưu ý: Các số liệu dựa trên các nghiên cứu được thực hiện dưới các điều kiện được kiểm soát tại phòng thí nghiệm của Daikin.
Các Cải Tiến chủ yếu của VRV III so với VRV II:
Dải công suất rộng cho các toà nhà lớn
Dàn nóng
Công suất cao hơn lên đến 54HP, đáp ứng các yêu cầu cho các toà nhà lớn
Dàn nóng trước đây có mức công suất tối đa là 48HP. Dàn nóng VRVIII có mức công suất tối đa lên đến 54HP! Ba mức công suất mới —model 50HP, model 52HP, và model 54HP và một dàn nóng đơn 18HP được đưa ra giúp cho việc kết nối linh hoạt hơn, nhỏ gọn hơn phù hợp cho các toà nhà lớn.
Dàn Lạnh
Trong một hệ thống có thể kết nối đến 64 dàn lạnh. Hơn nữa, dải dàn lạnh rộng bao gồm 15 loại và 73 kiểu dáng đáp ứng hoàn hảo yêu cầu của khách hàng.
Bộ kết nối Dàn Lạnh
Lưu ý: • BEV là bộ kết nối cần thiết cho dàn lạnh loại cassette áp trần. Tham khảo tài liệu kỹ thuật để biết thêm chi tiết.
Tăng số lượng dàn lạnh kết nối:
Số lượng dàn lạnh có thể kết nối tăng từ 40 lên 64!
Tăng tỷ lệ kết nối:
Tỷ lệ kết nối tối đa lên đến 200%
* Đối với các model FXFQ25, tỷ lệ kết nối tối đa là 130% cho tất cả các loại dàn nóng. Lưu ý: - Nếu tỷ lệ kết nối của dàn lạnh trên 130%, tất cả các dàn lạnh vận hành ở tốc độ thấp.
Tăng thêm chiều dài đường ống
Chiều dài đường ống được tăng lên đáng kể! Đường ống môi chất có độ dài lớn giúp cho việc thiết kế linh hoạt, đáp ứng nhu cầu của mọi loại công trình.
* 1. Không có yêu cầu đặc biệt nào lên đến 40 m. Chiều dài đường ống thực tế tối đa có thể lên đến 90 m, hoặc ít hơn tuỳ thuộc vào các điều kiện. Các yêu cầu và điều kiện khác nhau phải được đáp ứng để cho phép sử dụng chiều dài đường ống 90 m. Để chắc chắn hãy tham khảo chi tiết các điều kiện và yêu cầu này trong Tài liệu hướng dẫn kỹ thuật.
* 2. Chênh lệch độ cao trên 50 m không cung cấp mặc định những sẽ cung cấp theo yêu cầu cho dàn nóng RXQBPA-54PA. (Nếu dân nóng đặt ở phía trên dàn lạnh).
Áp suất tĩnh ngoài cao 78.4 Pa (8 mm H,O):
Áp suất tĩnh ngoài cao đạt được nhờ lưới bảo vệ và quạt một chiều kép làm giảm tổn thất áp suất bễn trong. Hiện nay, Daikin đưa ra áp suất tĩnh quạt dàn nóng là 78,4 Pa (8 mm H,O), trước đây là 58.8 Pa (6 mm H.O) để đáp ứng nhu cầu lắp đặt tại mỗi tầng, thường được yêu cầu cho các toà nhà lớn.
Dễ dàng lắp đặt và bảo trì:
Chức năng chạy kiểm tra tự động
Đơn giản chỉ cần nhấn nút kiểm tra, thiết bị sẽ tự động kiểm tra hệ thống, bao gồm hệ thống dây điện, van chặn, và các cảm biến. Các kết quả sẽ tự động hiển thị sau khi quá trình kiểm tra hoàn tất.
Chức năng lưu trữ các dữ liệu vận hành
Các dữ liệu vận hành cử trong 3 phút sẽ được tự động lưu giữ trong bộ nhớ. Nếu có bất cứ sự cố nào xảy ra, bộ nhớ này sẽ nhanh chóng xác định và ghi lại nguyên nhân của vấn đề. Điều này giúp cho việc đưa ra các giải pháp để xử lý các sự cố xảy ra.
Độ tin cậy cao:
Chỉ số COP cao
Chỉ số COP trở nên rất cần thiết đối với các nhà sản xuất điều hoà không khí để phát triển các hệ thống tiết kiệm năng lượng cao. Daikin đã nỗ lực rất lớn trong lĩnh vực này và với việc phát triển dòng sản phẩm mới VRVIII đã cho ra một hệ thống hoạt động hiệu quả, tiết kiệm năng lượng cao.
Đạt được chỉ số COP cao: Daikin đạt được mức độ hiệu quả mới nhờ những đặc tính tiên tiến như dàn trao đổi nhiệt, lưới bảo vệ và quạt một chiều kép.
Tuân thủ theo hướng dẫn RoHS*:
Daikin đã nỗ lực để chuyển sang sử dụng các vật liệu tuân thủ theo hướng dẫn RoHS cho các thiết bị của hệ thống.
*Hướng dẫn RoHS Hướng dẫn RoSH (Restriction of Hazardous Substances (áp dụng cho các thiết bị điện và điện tử)) là hướng dẫn về môi trường được ban hành quy định về việc sử dụng các chất hoá học cho các thiết bị điện tử (chi, catmi, Chromium hoá trị 6, thuỷ ngân, PBBS (polybrominated biphenyls), PBDES (polybrominated diphenylether)). Tất cả các sản phẩm gia dụng phải theo hướng dẫn này và từ 1 tháng 7 năm 2006 tất cả các sản phẩm được bản vào Châu Âu buộc phải tuân thủ theo hướng dẫn RoHS.
Hoạt động hỗ trợ cho máy nén và dàn nóng:
- Nếu một trong ba máy nén của dàn nóng bị sự cố, các máy nén còn lại sẽ đảm nhận hoạt động khẩn cấp.
- Nếu một dàn nóng trong hệ thống bị sự cố, các dàn nóng còn lại sẽ cung cấp chế độ hoạt động khẩn cấp* cho đến khi được sửa chữa
“1 Với hệ thống chi một dàn nóng đơn được trang bị hai hoặc nhiều hơn hai máy nén. Thực hiện cài đặt tại công trình.
*2. Đối với hệ thống tổ hợp từ hai dàn nóng trở lên.
Hạn chế khả năng rò rỉ môi chất:
Trước đây, kết nối dàn nóng sử dụng mặt bích hoặc rắc-co. Với hệ thống VRVIII, kết nối dàn nóng đều được hàn kín, nhờ đó hạn chế khả năng rò rỉ môi chất.
Tăng tính tiện nghi:
Dàn nóng được thiết kế với độ ồn thấp:
Các dàn nóng vận hành êm mang lại sự tiện nghi cho người sử dụng.
Máy nén hiệu quả:
Máy nén xoắn ốc độ ồn thấp, hoạt động hiệu quả cao với tốc độ nhanh hơn, giảm thời gian khởi động. Nhờ đó làm cho nhiệt độ phòng nhanh chóng đạt được mức cài đặt.
Chức năng vận hành êm vào ban đêm:
3 bước có thể lựa chọn để vận hành êm vào ban đêm
Lưu ý:
- Chức năng này được cài đặt sẵn.
- Mối tương quan giữa nhiệt độ bên ngoài (tải) và thời gian trên biểu đồ chỉ là ví dụ.
- Tỷ lệ giảm công suất khác nhau phụ thuộc vào việc lựa chọn bước vận hành.
Phương thức 1 . Chế độ tự động:
Cài đặt trên mạch điều khiển của dàn nóng. Thời gian nhiệt độ cực đại được lưu lại. Chế độ hoạt động êm được bắt đầu 8 tiếng" sau thời gian nhiệt độ cao nhất vào ban ngày và vận hành trở lại bình thường 10 tiếng” sau đó. Chế độ vận hành êm vào ban đêm có thể được lựa chọn từ 55 dB(A) (Bước 1), 50 dB(A) (Bước 2), và 45 dB(A) (Bước 3). (Đối với dàn nóng đơn.)
Phương thức 1 . Chế độ bằng tay:
Có thể cài đặt thời gian bắt đầu và kết thúc (sử dụng thêm bộ kết nối cho dàn nóng, DTA104A53/61/62, và cần thiết có thiết bị hẹn giờ)
Phương thức 3. Chế độ kết hợp:
Tuỳ theo nhu cầu của mình bạn có thể kết hợp cả phương thức 1 và phương thức 2.
*1. Cài đặt ban đầu. Có thể lựa chọn từ 6,8,10 giờ
