TAB HVAC là một trong những bước quan trọng để kiểm tra hệ thống gió có đang vận hành đúng với lưu lượng thiết kế hay không. Một hệ thống AHU, ống gió, Damper, VAV Box, miệng gió, cấp gió tươi và hút khí thải dù đã được lắp đặt đầy đủ vẫn có thể gặp tình trạng thiếu gió, dư gió, nhiệt độ không đều, tiếng ồn hoặc mất cân bằng áp suất nếu chưa được đo đạc, điều chỉnh và cân bằng đúng cách.

Trong nhiều công trình, chủ đầu tư hoặc đội vận hành thường chỉ đánh giá hệ HVAC bằng cảm nhận thực tế như “có gió”, “có lạnh” hoặc “thiết bị vẫn chạy”. Tuy nhiên, cảm nhận này chưa đủ để kết luận hệ thống đang vận hành đúng. Một khu vực có thể quá lạnh vì dư gió, trong khi khu vực khác lại nóng hoặc bí vì thiếu gió. AHU có thể đang chạy nhưng lưu lượng gió đến từng nhánh không đúng. Quạt có thể hoạt động nhưng áp suất ống gió chưa phù hợp. Những vấn đề này thường chỉ được xác định rõ khi thực hiện TAB HVAC.

Bài viết dưới đây được đội ngũ HRT biên soạn nhằm giúp doanh nghiệp hiểu rõ TAB HVAC là gì, vai trò của TAB trong cân bằng hệ thống gió, quy trình cơ bản cần kiểm soát và khi nào công trình nên kiểm tra, bảo trì, cải tạo hoặc tối ưu lại hệ HVAC.

TAB HVAC là gì?

TAB HVAC là viết tắt của Testing, Adjusting and Balancing, có thể hiểu là kiểm tra, điều chỉnh và cân bằng hệ thống HVAC. Trong đó, Testing là quá trình kiểm tra và đo đạc các thông số vận hành thực tế. Adjusting là quá trình điều chỉnh các thiết bị liên quan dựa trên dữ liệu đo được. Balancing là quá trình cân bằng hệ thống để lưu lượng gió hoặc lưu lượng nước đạt gần với yêu cầu thiết kế hoặc yêu cầu vận hành đã được phê duyệt.

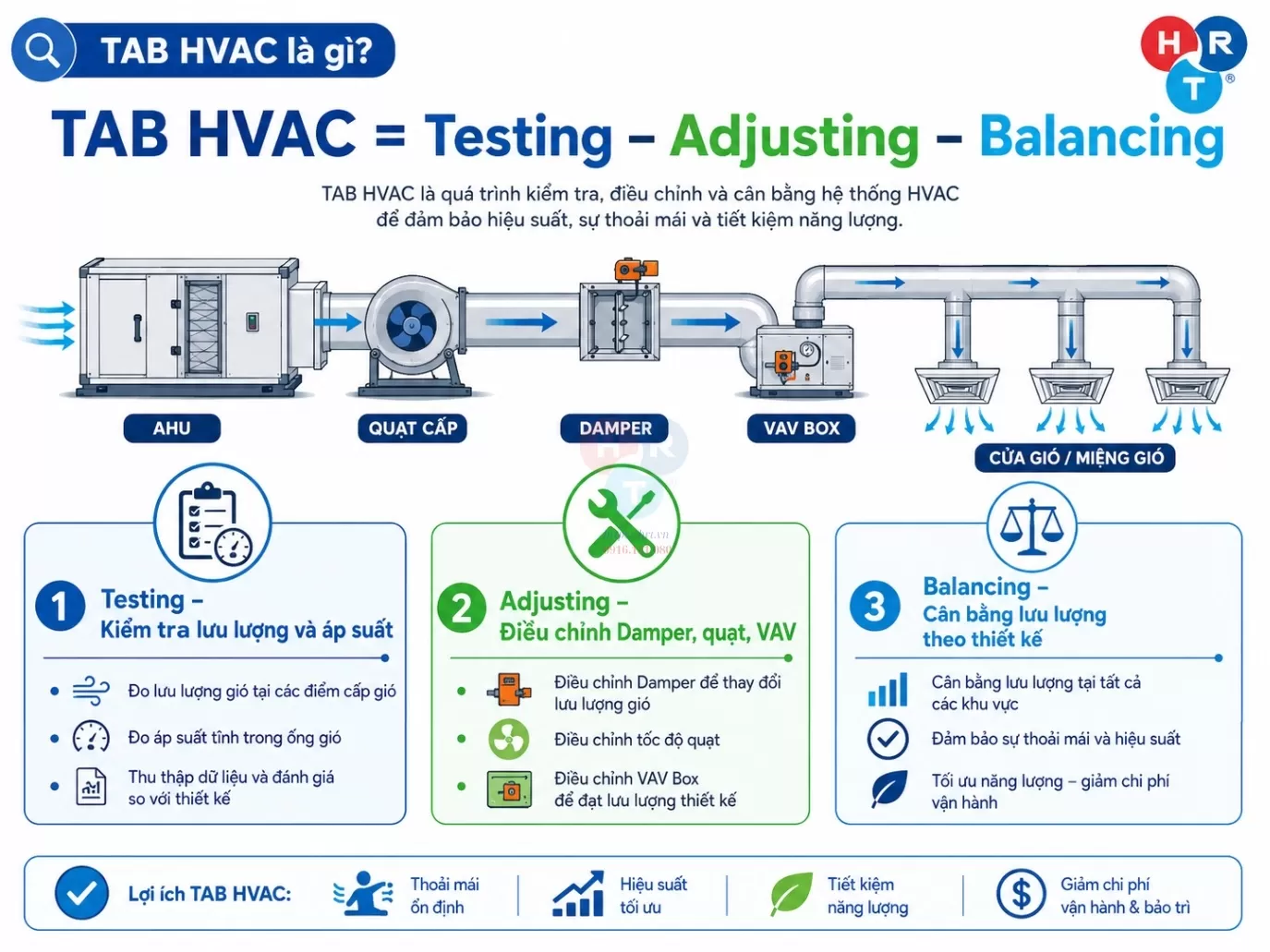

TAB HVAC là gì

Trong phạm vi bài viết này, nội dung tập trung vào TAB hệ thống gió, tức phần air-side của hệ HVAC. Đây là phần liên quan đến AHU, quạt cấp, quạt hồi, quạt hút, ống gió, miệng gió, Damper, VAV Box, gió tươi, gió hồi và gió thải. Mục tiêu của TAB hệ thống gió là xác định lưu lượng thực tế tại các tuyến gió, nhánh gió hoặc miệng gió, sau đó điều chỉnh để hệ thống phân phối không khí phù hợp hơn với thiết kế.

Cần hiểu đúng rằng TAB không chỉ là đo gió. Đo gió chỉ là một phần của Testing. Nếu chỉ đo lưu lượng tại miệng gió rồi ghi nhận kết quả mà không phân tích, không điều chỉnh và không cân bằng lại hệ thống, đó chưa phải là một quy trình TAB đầy đủ. TAB đúng nghĩa cần có dữ liệu thiết kế, dữ liệu đo thực tế, thao tác điều chỉnh phù hợp và báo cáo ghi nhận kết quả sau khi cân bằng.

Trong HVAC, TAB cũng có thể áp dụng cho hệ nước như nước lạnh Chiller, bơm, van cân bằng và coil nước lạnh. Tuy nhiên, với từ khóa “TAB HVAC là gì? Vai trò trong cân bằng hệ thống gió”, bài viết này tập trung vào phần gió vì đây là nhu cầu phổ biến ở các công trình có AHU, ống gió, Damper, VAV Box, cấp gió tươi và hút khí thải.

Xem Thêm Điều Hòa Công Nghiệp VRV

Xem Thêm Điều Hòa Công Nghiệp Chiller

Xem Thêm Điều Hòa Công Nghiệp Packaged

Vì sao TAB quan trọng trong cân bằng hệ thống gió?

Vai trò đầu tiên của TAB HVAC là xác định lưu lượng gió thực tế. Trong bản vẽ thiết kế, mỗi AHU, tuyến ống, nhánh gió và miệng gió đều có lưu lượng dự kiến. Tuy nhiên, sau thi công, lưu lượng thực tế có thể khác thiết kế do nhiều nguyên nhân như tổn thất áp, sai lệch thi công, damper chưa chỉnh, miệng gió thay đổi chủng loại, ống gió rò rỉ hoặc quạt chưa cài đặt đúng. TAB giúp kiểm tra những sai lệch này bằng dữ liệu thực tế.

Vai trò thứ hai là giảm tình trạng thiếu gió hoặc dư gió. Thiếu gió có thể khiến khu vực sử dụng nóng, bí, không đủ thông gió hoặc không đạt điều kiện nhiệt độ mong muốn. Dư gió có thể khiến khu vực quá lạnh, phát sinh tiếng ồn hoặc gây cảm giác gió thổi khó chịu. Khi hệ thống được cân bằng đúng hơn, lưu lượng gió được phân phối hợp lý hơn giữa các khu vực.

TAB cũng hỗ trợ kiểm soát áp suất và tiếng ồn. Trong hệ ống gió, nếu áp suất tĩnh quá cao, damper đóng quá nhiều hoặc miệng gió hoạt động ngoài điều kiện phù hợp, hệ thống có thể phát sinh tiếng rít, rung hoặc ồn. Ngược lại, nếu áp suất không đủ, khu vực cuối tuyến có thể thiếu gió. TAB giúp phát hiện các điểm bất thường về lưu lượng và áp suất để có cơ sở điều chỉnh.

Một vai trò quan trọng khác là hỗ trợ chất lượng không khí trong nhà. Với các công trình có cấp gió tươi, gió hồi và hút khí thải, lưu lượng gió không chỉ ảnh hưởng đến cảm giác mát mà còn ảnh hưởng đến thông gió và kiểm soát không khí. Nếu gió tươi cấp không đủ, chất lượng không khí có thể bị ảnh hưởng. Nếu gió thải không đạt, mùi, bụi hoặc khí thải có thể lan sang khu vực khác. Vì vậy, TAB giúp kiểm tra hệ thống gió theo nhu cầu vận hành thực tế, không chỉ theo cảm nhận của người sử dụng.

TAB cũng có thể hỗ trợ vận hành tiết kiệm năng lượng trong điều kiện phù hợp. Khi hệ thống mất cân bằng, quạt hoặc AHU có thể phải chạy ở trạng thái không hợp lý, một số khu vực nhận dư gió trong khi khu vực khác vẫn thiếu. Khi cân bằng lại, hệ thống có điều kiện vận hành gần hơn với thiết kế. Tuy nhiên, không nên cam kết TAB chắc chắn giúp tiết kiệm bao nhiêu phần trăm điện năng nếu chưa khảo sát, vì hiệu quả thực tế phụ thuộc vào thiết kế, thiết bị, điều khiển, bảo trì và hiện trạng vận hành.

Hệ thống nào cần thực hiện TAB?

Các hệ AHU cấp gió qua ống gió là nhóm rất cần thực hiện TAB. AHU thường cấp gió cho nhiều nhánh và nhiều khu vực khác nhau. Nếu không kiểm tra lưu lượng sau thi công, một số nhánh gần AHU có thể nhận nhiều gió hơn, trong khi các khu vực xa hơn bị thiếu gió. Điều này làm hệ thống vận hành không đều dù thiết bị chính vẫn hoạt động.

Hệ thống thông gió và cấp gió tươi cũng cần cân bằng. Gió tươi liên quan trực tiếp đến chất lượng không khí trong nhà và tải lạnh của hệ HVAC. Nếu cấp gió tươi quá ít, không gian có thể bí hoặc không đáp ứng yêu cầu thông gió. Nếu cấp quá nhiều, hệ thống điều hòa có thể phải xử lý thêm tải nhiệt và ẩm từ không khí ngoài trời. TAB giúp xác định lưu lượng gió tươi thực tế và hỗ trợ điều chỉnh theo thiết kế.

Hệ hút khí thải, hút mùi, hút bụi hoặc hút khói cũng cần được kiểm tra lưu lượng. Trong nhà máy, nhà xưởng, bếp thương mại, khu vệ sinh, phòng kỹ thuật hoặc khu vực có phát sinh mùi và khí thải, lưu lượng hút không đúng có thể làm ô nhiễm lan sang khu vực khác. TAB giúp xác nhận hệ hút có đạt lưu lượng tại các điểm hút hay không.

Với hệ có VAV Box hoặc Zone Damper, TAB càng quan trọng. Các thiết bị này điều khiển lưu lượng theo từng khu vực, nhưng nếu lưu lượng tối thiểu, lưu lượng tối đa, actuator, cảm biến hoặc logic điều khiển không đúng, hệ thống có thể vận hành không ổn định. TAB giúp xác nhận khả năng đáp ứng lưu lượng ở từng zone và hỗ trợ điều chỉnh trong phạm vi thiết kế.

Các hệ thống sau cải tạo hoặc thay đổi công năng cũng cần TAB lại. Khi văn phòng thay đổi vách ngăn, nhà máy đổi dây chuyền, khách sạn thay đổi khu chức năng hoặc showroom đổi bố trí, nhu cầu gió của từng khu vực có thể thay đổi. Nếu hệ thống vẫn giữ trạng thái cân bằng cũ, lưu lượng gió có thể không còn phù hợp.

Khi nào công trình cần TAB HVAC?

Thời điểm quan trọng nhất để thực hiện TAB HVAC là trước khi nghiệm thu và bàn giao hệ thống. Sau khi hệ thống HVAC được thi công, lắp đặt thiết bị và hoàn thành đường ống gió, TAB giúp xác nhận hệ thống có đạt lưu lượng theo thiết kế hay không. Đây là dữ liệu quan trọng để chủ đầu tư, tư vấn giám sát và đội vận hành hiểu rõ trạng thái thực tế của hệ thống trước khi đưa vào sử dụng.

Công trình cũng cần TAB khi người sử dụng phản ánh thiếu gió, dư gió, phòng nóng, phòng quá lạnh, gió thổi ồn hoặc không khí bí. Những phản ánh này thường không thể xử lý chính xác nếu chỉ dựa vào cảm giác. Cần đo lưu lượng gió, kiểm tra áp suất, kiểm tra damper, miệng gió, VAV Box và trạng thái AHU để xác định nguyên nhân.

Khi AHU hoặc quạt vẫn chạy nhưng không gian sử dụng không đạt yêu cầu, TAB cũng là bước cần xem xét. Nhiều trường hợp thiết bị chính không hỏng, nhưng lưu lượng gió phân phối sai. Nếu chỉ thay quạt, tăng tốc độ quạt hoặc giảm nhiệt độ cài đặt mà không cân bằng hệ thống, vấn đề có thể không được xử lý đúng.

Sau khi công trình thay đổi mặt bằng hoặc công năng, TAB lại hệ thống là việc cần thiết. Một mặt bằng ban đầu được thiết kế cho văn phòng mở có thể được chia thành nhiều phòng nhỏ. Một khu vực ít người có thể chuyển thành phòng họp đông người. Một nhà xưởng có thể thay đổi dây chuyền hoặc tăng tải nhiệt. Những thay đổi này làm lưu lượng gió cũ không còn phù hợp.

TAB cũng nên được thực hiện khi doanh nghiệp muốn cải tạo, bảo trì hoặc tối ưu năng lượng HVAC. Trước khi đưa ra phương án cải tạo, cần biết hệ thống hiện tại đang cấp gió thế nào, thiếu ở đâu, dư ở đâu, áp suất ra sao và thiết bị điều khiển có phản hồi đúng không. Nếu không có dữ liệu này, phương án tối ưu dễ trở thành phỏng đoán.

Xem Thêm HVAC Công Nghiệp: Thành Phần Và Cách Chọn Hệ Phù Hợp

Quy trình TAB hệ thống gió thường gồm những bước nào?

Quy trình TAB hệ thống gió nên bắt đầu từ việc rà soát hồ sơ thiết kế và bản vẽ thi công. Cần xác định lưu lượng thiết kế của từng AHU, quạt, tuyến ống, nhánh gió, miệng gió, VAV Box hoặc khu vực sử dụng. Nếu không có dữ liệu thiết kế, việc cân bằng sẽ khó có cơ sở so sánh. Trong trường hợp công trình cũ thiếu hồ sơ, cần khảo sát hiện trạng và thống nhất tiêu chí kiểm tra phù hợp trước khi đo.

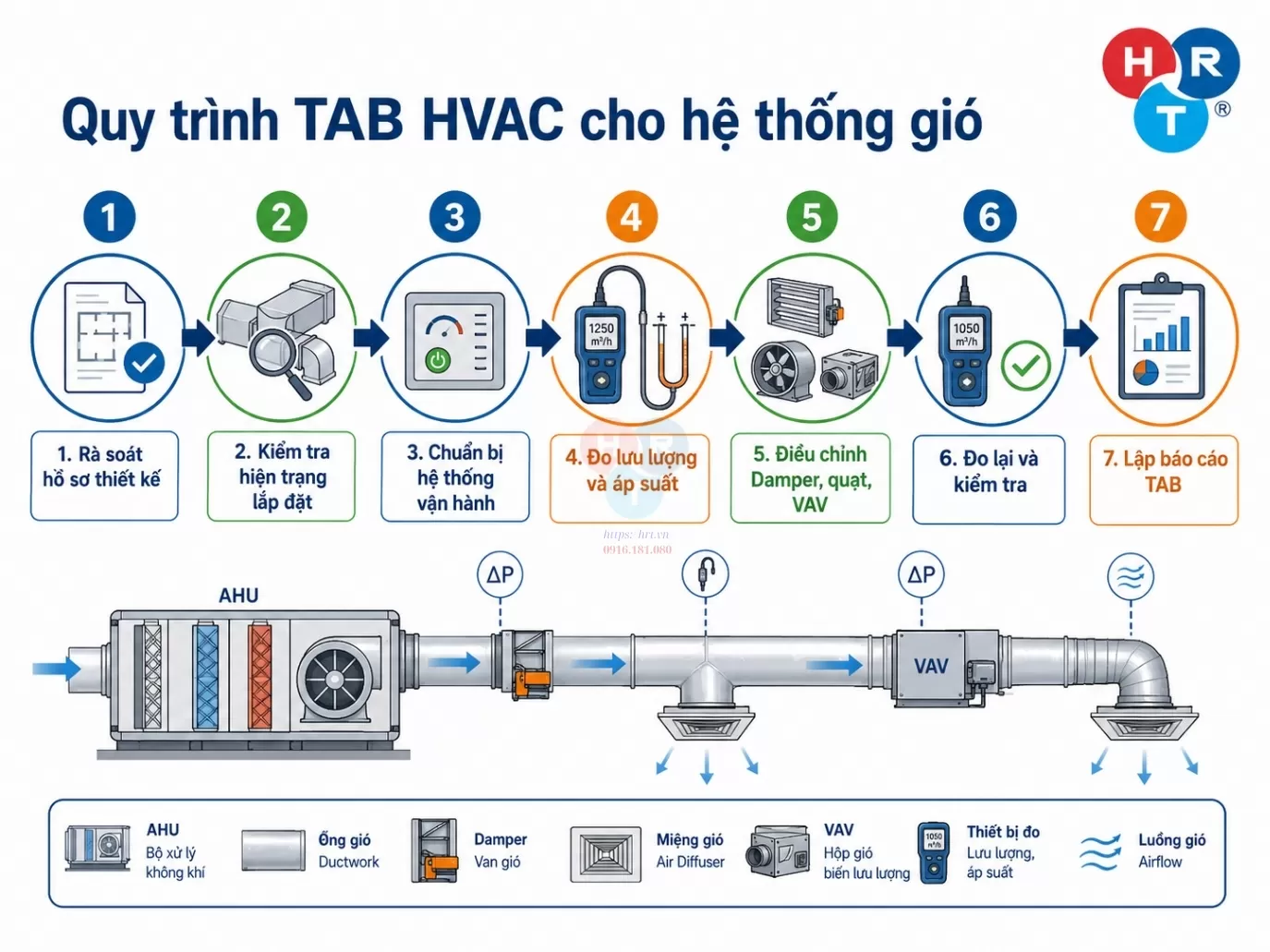

Quy trình TAB HVAC cho hệ thống gió

Sau đó là kiểm tra hiện trạng lắp đặt. Kỹ thuật viên cần xem thiết bị đã lắp đúng chưa, damper có thể tiếp cận để chỉnh không, miệng gió có đúng chủng loại không, ống gió có dấu hiệu rò rỉ hoặc bị cản trở không, AHU và quạt có hoạt động bình thường không. Nếu hệ thống chưa sẵn sàng, việc đo lưu lượng có thể cho kết quả không ổn định.

Bước tiếp theo là chuẩn bị hệ thống ở trạng thái vận hành phù hợp. Hệ thống cần được chạy ở chế độ đo rõ ràng. Với hệ có BMS, VAV Box hoặc điều khiển tự động, cần phối hợp để tránh tình trạng hệ điều khiển thay đổi liên tục trong quá trình đo. Nếu chế độ vận hành không ổn định, kết quả đo có thể không phản ánh đúng trạng thái cần đánh giá.

Sau khi hệ thống sẵn sàng, kỹ thuật viên tiến hành đo lưu lượng gió và áp suất. Tùy hệ thống, có thể đo tại miệng gió, nhánh gió, tuyến ống chính hoặc các điểm đo áp suất tĩnh. Các thiết bị đo thường dùng trong TAB có thể gồm flow hood, anemometer, manometer, pitot tube hoặc thiết bị đo tốc độ gió và áp suất phù hợp. Bài viết này không đi sâu vào quy trình đo chi tiết vì thông số và phương pháp cần theo tiêu chuẩn, thiết bị đo và yêu cầu từng dự án.

Dựa trên dữ liệu đo, kỹ thuật viên tiến hành điều chỉnh. Các thiết bị có thể được điều chỉnh gồm VCD, Balancing Damper, VAV Box, tốc độ quạt, biến tần hoặc cài đặt điều khiển trong phạm vi cho phép. Việc điều chỉnh cần cẩn trọng vì thay đổi một nhánh có thể ảnh hưởng đến các nhánh khác trong cùng hệ thống.

Sau khi điều chỉnh, cần đo lại để xác nhận kết quả. Đây là bước quan trọng vì TAB không phải thao tác một lần. Cân bằng hệ thống gió thường cần kiểm tra theo vòng lặp: đo, điều chỉnh, đo lại và ghi nhận. Khi hệ thống đạt trạng thái phù hợp, cần lập báo cáo TAB.

Báo cáo TAB nên thể hiện rõ giá trị thiết kế, giá trị đo thực tế, mức sai lệch, vị trí đo, trạng thái thiết bị khi đo và ghi chú kỹ thuật. Báo cáo này là cơ sở cho nghiệm thu, vận hành, bảo trì và kiểm tra lại sau này.

Các thông số thường được kiểm tra trong TAB hệ thống gió

Thông số quan trọng nhất trong TAB hệ thống gió là lưu lượng gió cấp. Lưu lượng gió cấp cho biết từng khu vực có nhận đủ lượng không khí đã xử lý theo thiết kế hay không. Nếu lưu lượng cấp thấp hơn yêu cầu, khu vực có thể không đủ mát, bí khí hoặc không đạt điều kiện sử dụng. Nếu lưu lượng cấp quá cao, khu vực có thể quá lạnh, ồn hoặc khó chịu.

Lưu lượng gió hồi cũng cần được kiểm tra trong các hệ có hồi gió về AHU. Gió hồi ảnh hưởng đến cân bằng áp suất, hiệu quả xử lý không khí và vận hành của AHU. Nếu gió hồi không phù hợp, hệ thống có thể bị mất cân bằng giữa gió cấp, gió hồi và gió tươi.

Lưu lượng gió tươi liên quan trực tiếp đến chất lượng không khí trong nhà. Với các công trình văn phòng, khách sạn, trung tâm thương mại, trường học hoặc khu vực đông người, gió tươi cần được kiểm soát theo thiết kế. Cấp thiếu gió tươi có thể ảnh hưởng đến IAQ, trong khi cấp dư có thể làm tăng tải xử lý nhiệt và ẩm.

Lưu lượng gió thải rất quan trọng trong khu vệ sinh, bếp, phòng kỹ thuật, nhà xưởng hoặc khu vực có mùi, bụi và khí thải. Nếu hút khí thải không đủ, mùi hoặc ô nhiễm có thể lan sang khu vực khác. Nếu hút quá nhiều mà không có cấp bù phù hợp, không gian có thể bị âm áp quá mức hoặc khó mở cửa.

Áp suất tĩnh ống gió là thông số giúp đánh giá điều kiện làm việc của quạt và tổn thất áp trong hệ thống. Nếu áp suất quá cao hoặc quá thấp so với điều kiện thiết kế, cần kiểm tra ống gió, damper, miệng gió, lọc gió, coil, VAV Box hoặc quạt.

Với các hệ có điều khiển tự động, cần kiểm tra trạng thái Damper, VAV Box và BMS. VAV Box có thể cần xác nhận lưu lượng tối thiểu và tối đa. Motorized Damper cần kiểm tra tín hiệu đóng/mở. BMS có thể cung cấp dữ liệu nhiệt độ, trạng thái quạt, trạng thái damper và cảnh báo. Tuy nhiên, dữ liệu BMS không thay thế hoàn toàn phép đo thực tế tại hiện trường.

Xem Thêm Bảo Trì Hệ Thống HVAC Giải Pháp Toàn Diện Cho Doanh Nghiệp

Những lỗi thường gặp nếu không thực hiện TAB đúng cách

Một lỗi phổ biến là khu vực cuối tuyến thiếu gió. Trong hệ ống gió dài hoặc nhiều nhánh, nếu không cân bằng, các khu vực gần AHU có thể nhận nhiều gió hơn, trong khi khu vực xa bị thiếu. Người dùng ở khu vực cuối tuyến có thể phản ánh nóng, bí hoặc gió yếu, dù thiết bị chính vẫn đang chạy.

Lỗi thứ hai là nhiệt độ không đều giữa các khu vực. Một số phòng quá lạnh, một số phòng không đủ mát. Nguyên nhân có thể đến từ lưu lượng gió không đều, damper chỉnh sai, miệng gió không phù hợp, cảm biến đặt sai vị trí hoặc VAV Box hoạt động không đúng. Nếu không TAB, đội vận hành dễ xử lý bằng cách giảm setpoint hoặc tăng thời gian chạy máy, làm hệ thống tiêu thụ nhiều năng lượng hơn mà chưa chắc giải quyết đúng vấn đề.

Lỗi thứ ba là tiếng ồn trong hệ thống gió. Khi damper đóng quá nhiều, áp suất cao hoặc miệng gió vận hành ngoài điều kiện phù hợp, tiếng rít hoặc rung có thể xuất hiện. TAB giúp xác định vị trí có lưu lượng, tốc độ gió hoặc áp suất bất thường để điều chỉnh.

Lỗi thứ tư là quạt và AHU vận hành không hợp lý. Nếu hệ thống mất cân bằng, quạt có thể phải chạy ở điều kiện không phù hợp để bù cho khu vực thiếu gió. Trong khi đó, một số khu vực lại dư gió. Điều này làm hệ thống vận hành thiếu hiệu quả và có thể ảnh hưởng đến tuổi thọ thiết bị nếu kéo dài.

Lỗi thứ năm là gió tươi hoặc gió thải không đạt yêu cầu. Thiếu gió tươi có thể ảnh hưởng đến chất lượng không khí trong nhà. Gió thải không đủ có thể làm mùi, bụi hoặc khí thải lan sang khu vực khác. Với nhà máy, nhà xưởng, bếp thương mại hoặc khu kỹ thuật, đây là vấn đề cần được kiểm tra cẩn trọng.

Một lỗi khác là tin rằng BMS hiển thị bình thường thì hệ thống chắc chắn đạt lưu lượng. BMS có thể cho biết trạng thái thiết bị, nhiệt độ, cảnh báo và một số tín hiệu điều khiển, nhưng không thể thay thế hoàn toàn việc đo lưu lượng thực tế tại hiện trường. Một damper có thể hiển thị mở, nhưng lưu lượng thực tế vẫn không đạt do áp suất, cản trở, rò rỉ ống gió hoặc lỗi cơ khí.

Xem Thêm Thiết Kế HVAC: Quy Trình Và Lưu Ý Cho Công Trình

Vai trò của Damper, VAV Box và BMS trong TAB hệ thống gió

Damper là nhóm thiết bị quan trọng trong TAB hệ thống gió. Các loại van như VCD hoặc Balancing Damper thường được dùng để điều chỉnh lưu lượng trên tuyến ống hoặc nhánh gió. Trong quá trình TAB, kỹ thuật viên cần kiểm tra vị trí, khả năng tiếp cận và độ mở của các damper này. Nếu thiếu damper ở các vị trí cần điều chỉnh, việc cân bằng hệ thống sẽ khó thực hiện.

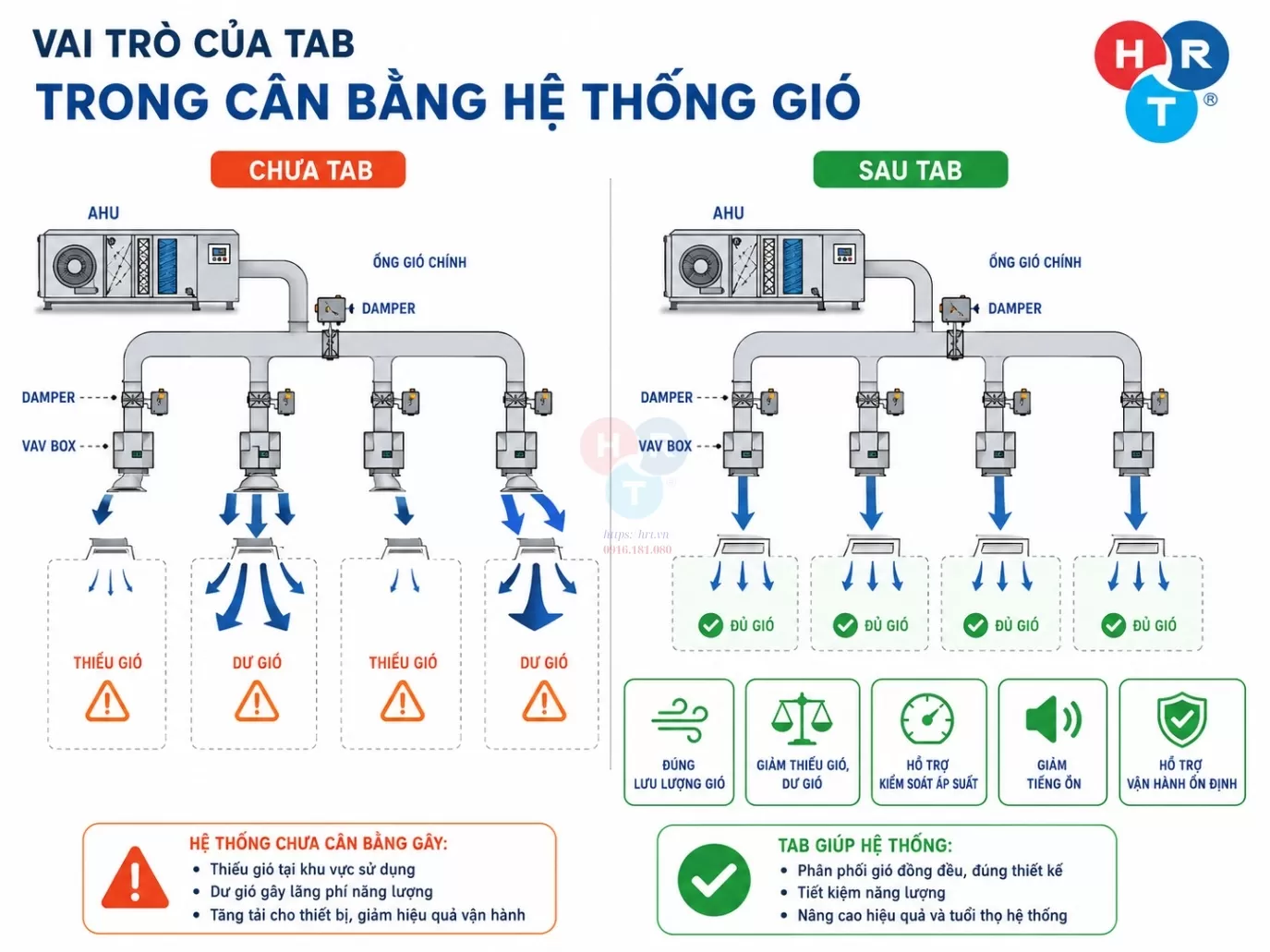

Vai trò của TAB trong cân bằng hệ thống gió

VAV Box cũng đóng vai trò quan trọng trong các hệ gió biến lưu lượng. Với hệ VAV, TAB không chỉ đo lưu lượng tại miệng gió mà còn cần kiểm tra khả năng đáp ứng lưu lượng tối thiểu và tối đa của từng VAV Box. Nếu actuator không phản hồi, cảm biến sai lệch hoặc cài đặt lưu lượng không đúng, zone có thể vận hành không ổn định.

BMS hỗ trợ quá trình TAB bằng cách cung cấp dữ liệu về trạng thái quạt, damper, VAV Box, nhiệt độ, lịch vận hành và cảnh báo. Tuy nhiên, BMS không thay thế việc đo thực tế. Dữ liệu BMS cần được đối chiếu với phép đo tại hiện trường để xác định hệ thống có đạt lưu lượng thực tế hay không.

Trong các hệ điều khiển tự động, đội TAB cần phối hợp với đội điều khiển hoặc vận hành BMS. Nếu hệ thống tự động thay đổi trạng thái liên tục trong quá trình đo, kết quả có thể không ổn định. Vì vậy, cần thiết lập chế độ đo rõ ràng, ghi nhận trạng thái vận hành và kiểm tra lại sau khi điều chỉnh.

Báo cáo TAB HVAC nên có những nội dung gì?

Báo cáo TAB HVAC là tài liệu quan trọng sau quá trình kiểm tra, điều chỉnh và cân bằng. Báo cáo không chỉ ghi số liệu đo, mà còn giúp chủ đầu tư, đội vận hành và đơn vị kỹ thuật hiểu hệ thống đang ở trạng thái nào tại thời điểm nghiệm thu hoặc kiểm tra.

Nội dung đầu tiên cần có là thông tin hệ thống và phạm vi đo. Báo cáo cần ghi rõ hệ thống nào được kiểm tra, khu vực nào được đo, thiết bị nào liên quan và phạm vi TAB đến đâu. Với công trình lớn, cần phân tách theo từng AHU, từng tầng, từng khu vực hoặc từng tuyến ống gió.

Nội dung thứ hai là giá trị thiết kế và giá trị đo thực tế. Đây là phần quan trọng để so sánh hệ thống có đạt yêu cầu hay không. Nếu chỉ có số đo thực tế mà không có giá trị thiết kế, rất khó đánh giá kết quả. Nếu không có hồ sơ thiết kế, cần ghi rõ cơ sở đánh giá hoặc tiêu chí được thống nhất trước khi đo.

Nội dung thứ ba là sai lệch và ghi chú kỹ thuật. Nếu một vị trí không đạt, báo cáo nên ghi rõ hiện tượng và nguyên nhân có thể liên quan, chẳng hạn damper không tiếp cận được, miệng gió sai chủng loại, áp suất không đủ, ống gió nghi ngờ rò rỉ hoặc VAV Box không phản hồi.

Nội dung thứ tư là trạng thái thiết bị khi đo. Cần ghi nhận AHU, quạt, damper, VAV Box, BMS hoặc chế độ vận hành tại thời điểm đo. Nếu không ghi trạng thái, kết quả đo có thể khó so sánh khi kiểm tra lại sau này.

Nội dung cuối cùng là kiến nghị xử lý. Nếu hệ thống chưa đạt, báo cáo nên đề xuất hướng kiểm tra hoặc điều chỉnh như cân chỉnh damper, kiểm tra rò rỉ ống gió, kiểm tra áp suất quạt, kiểm tra VAV Box, rà soát điều khiển hoặc xem lại thiết kế tuyến ống. Kiến nghị cần dựa trên dữ liệu đo, không nên kết luận vượt quá phạm vi kiểm tra.

Khi nào cần TAB lại hệ thống HVAC?

Hệ thống HVAC cần TAB lại sau khi cải tạo mặt bằng hoặc thay đổi công năng. Khi không gian được chia lại, mật độ người thay đổi hoặc khu vực sử dụng có chức năng mới, lưu lượng gió ban đầu có thể không còn phù hợp. Nếu không cân bằng lại, hệ thống có thể thiếu gió ở khu vực mới phát sinh tải hoặc dư gió ở khu vực ít sử dụng.

Sau khi thay AHU, quạt, VAV Box, Damper hoặc miệng gió, hệ thống cũng cần được kiểm tra lại. Mỗi thay đổi thiết bị đều có thể làm thay đổi lưu lượng, áp suất và phân phối gió. Nếu chỉ thay thiết bị mà không đo lại, đội vận hành khó biết hệ thống có còn đạt yêu cầu hay không.

Hệ thống vận hành lâu năm cũng nên được kiểm tra khi có dấu hiệu bất thường. Theo thời gian, damper có thể bị thay đổi vị trí, ống gió bám bẩn, lọc gió tăng trở lực, quạt giảm hiệu quả hoặc một số khu vực bị cải tạo nhỏ không cập nhật hồ sơ. Những thay đổi này có thể làm hệ thống lệch khỏi trạng thái ban đầu.

Khi người sử dụng phản ánh về tiện nghi hoặc chất lượng không khí, TAB lại hệ thống là một trong những hướng cần xem xét. Các phản ánh như nóng, bí, gió yếu, gió ồn, mùi lan giữa khu vực hoặc phòng quá lạnh đều có thể liên quan đến mất cân bằng gió.

Khi doanh nghiệp muốn tối ưu năng lượng HVAC, TAB cũng là dữ liệu nền quan trọng. Trước khi điều chỉnh lịch vận hành, setpoint, tốc độ quạt hoặc điều khiển tự động, cần biết hệ thống đang cấp gió dư hay thiếu ở đâu. Nếu không có dữ liệu lưu lượng, tối ưu vận hành dễ thiếu cơ sở.

HRT tiếp cận TAB và cân bằng hệ thống gió theo hướng nào?

Với HRT, việc kiểm tra và cân bằng hệ thống gió cần bắt đầu từ khảo sát hiện trạng. Mỗi công trình có thiết kế, thiết bị, tuyến ống, điều kiện vận hành và nhu cầu sử dụng khác nhau. Vì vậy, không nên áp dụng một phương án chung cho mọi hệ HVAC.

HRT vật liệu thi công hệ thống Điều Hòa Thông Gió

Trong phạm vi dịch vụ đã cung cấp, HRT có thể tiếp cận các hạng mục liên quan đến AHU, FCU, điều hòa công nghiệp, điều hòa nhà xưởng, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động, bảo trì, bảo dưỡng, cải tạo và tối ưu hệ thống HVAC. Với hệ thống gió, các yếu tố cần khảo sát thường gồm AHU, quạt, ống gió, Damper, VAV Box, miệng gió, gió tươi, gió hồi, gió thải và trạng thái điều khiển.

Cách tiếp cận phù hợp là đánh giá đồng thời lưu lượng, áp suất và điều kiện vận hành thực tế. Không nên chỉ nhìn vào thiết bị chính như AHU hoặc quạt. Một hệ thống có thể dùng thiết bị đúng công suất nhưng vẫn vận hành không hiệu quả nếu ống gió mất cân bằng, damper chưa chỉnh, miệng gió không phù hợp hoặc điều khiển chưa đúng.

TAB cũng nên được kết hợp với bảo trì, cải tạo và tối ưu HVAC. Nếu hệ thống thiếu gió do lọc bẩn, coil bẩn, ống gió rò rỉ hoặc damper kẹt, chỉ điều chỉnh lưu lượng có thể chưa đủ. Cần xử lý nguyên nhân kỹ thuật trước khi cân bằng lại. Nếu hệ thống đã thay đổi công năng, có thể cần rà soát lại thiết kế hoặc cải tạo một số hạng mục.

HRT không nên cam kết hiệu quả cân bằng, tiết kiệm năng lượng hoặc cải thiện tiện nghi bằng một tỷ lệ cố định khi chưa khảo sát. Kết quả thực tế phụ thuộc vào thiết kế, thi công, thiết bị, điều khiển, bảo trì và hiện trạng vận hành của từng công trình. Cách làm phù hợp là kiểm tra đúng hiện trạng, làm rõ nguyên nhân và đề xuất giải pháp theo nhu cầu thực tế.

Với tinh thần Hiểu Đúng – Rõ Ràng – Tận Tâm, HRT hướng đến việc giúp doanh nghiệp hiểu đúng tình trạng hệ HVAC, rõ ràng trong phạm vi kiểm tra và lựa chọn phương án phù hợp cho hệ thống gió của công trình.

Kết luận

TAB HVAC là quá trình kiểm tra, điều chỉnh và cân bằng hệ thống HVAC. Với hệ thống gió, TAB đặc biệt quan trọng trong các hệ sử dụng AHU, quạt, ống gió, Damper, VAV Box, miệng gió, cấp gió tươi và hút khí thải. TAB giúp xác định lưu lượng thực tế, phát hiện thiếu gió, dư gió, mất cân bằng áp suất, tiếng ồn và các vấn đề vận hành trước khi nghiệm thu hoặc trong quá trình cải tạo, bảo trì hệ thống.

Một hệ HVAC không thể được đánh giá đầy đủ chỉ bằng cảm giác có gió hoặc có lạnh. Để biết hệ thống có vận hành đúng thiết kế hay không, cần có dữ liệu đo, quá trình điều chỉnh và báo cáo cân bằng rõ ràng. TAB không thay thế thiết kế đúng, thi công đúng hoặc bảo trì đúng, nhưng là bước quan trọng để xác nhận và tối ưu trạng thái vận hành của hệ thống gió.

Nếu doanh nghiệp cần khảo sát, kiểm tra, bảo trì, cải tạo hoặc tối ưu hệ thống HVAC liên quan đến AHU, FCU, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động hoặc giải pháp tiết kiệm năng lượng, HRT có thể đồng hành từ đánh giá hiện trạng, tư vấn phương án đến triển khai kỹ thuật theo nhu cầu thực tế của công trình.

Thông tin liên hệ

Công Ty Điều Hòa Thông Gió HRT
Địa chỉ: Số 9TT7 Đường Foresa 7A, KĐT Sinh Thái Tasco, Phường Xuân Phương, TP Hà Nội, Việt Nam
Hotline: 0916 181 080
Email: CEO@hrt.vn

FAQ về TAB HVAC

TAB HVAC là gì?

TAB HVAC là viết tắt của Testing, Adjusting and Balancing, nghĩa là kiểm tra, điều chỉnh và cân bằng hệ thống HVAC. Với hệ thống gió, TAB tập trung vào đo lưu lượng, áp suất, tốc độ gió và điều chỉnh hệ thống để lưu lượng thực tế gần với yêu cầu thiết kế.

TAB hệ thống gió gồm những hạng mục nào?

TAB hệ thống gió thường liên quan đến AHU, quạt cấp, quạt hồi, quạt hút, ống gió, Damper, VAV Box, miệng gió, gió tươi, gió hồi và gió thải. Phạm vi cụ thể phụ thuộc vào thiết kế và yêu cầu từng dự án.

TAB có phải chỉ là đo gió không?

Không. Đo gió chỉ là một phần của TAB. TAB đầy đủ gồm kiểm tra, đo đạc, điều chỉnh, cân bằng và lập báo cáo kết quả so sánh với thiết kế.

Khi nào cần thực hiện TAB HVAC?

TAB nên được thực hiện trước nghiệm thu hệ HVAC, sau khi cải tạo hệ thống, khi công trình thay đổi công năng hoặc khi có vấn đề như thiếu gió, dư gió, tiếng ồn, nhiệt độ không đều hoặc chất lượng không khí không đạt yêu cầu.

BMS có thay thế TAB được không?

Không. BMS hỗ trợ giám sát trạng thái thiết bị, nhiệt độ, Damper, VAV Box và cảnh báo, nhưng vẫn cần đo thực tế tại hiện trường để xác nhận lưu lượng gió và cân bằng hệ thống.

TAB có giúp tiết kiệm năng lượng không?

TAB có thể hỗ trợ hệ HVAC vận hành hợp lý hơn nếu hệ thống đang mất cân bằng hoặc cấp gió dư/thiếu. Tuy nhiên, mức tiết kiệm năng lượng cụ thể phụ thuộc vào thiết kế, thiết bị, điều khiển, bảo trì và hiện trạng vận hành của từng công trình.

HRT có thể hỗ trợ gì liên quan đến TAB HVAC?

Trong phạm vi dịch vụ đã cung cấp, HRT có thể hỗ trợ khảo sát, kiểm tra, bảo trì, bảo dưỡng, cải tạo và tối ưu hệ thống HVAC liên quan đến AHU, FCU, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động và giải pháp tiết kiệm năng lượng theo nhu cầu thực tế của công trình.
