Thi công HVAC không chỉ là lắp đặt thiết bị điều hòa, mà còn có thể bao gồm thi công ống gió, cấp khí tươi, hút thải, ống đồng, ống nước lạnh, nước ngưng, điện điều khiển, bảo ôn, treo đỡ, chạy thử và nghiệm thu tùy loại hệ và phạm vi hợp đồng. Với các công trình như văn phòng, khách sạn, nhà máy, kho hàng, showroom hoặc tòa nhà thương mại, việc hiểu rõ từng hạng mục giúp doanh nghiệp kiểm tra báo giá chính xác hơn và hạn chế phát sinh trong quá trình triển khai. Bài viết dưới đây được đội ngũ https://hrt.vn/ biên soạn nhằm giúp doanh nghiệp nắm rõ phạm vi thi công HVAC trước khi yêu cầu khảo sát và báo giá.
Thi công HVAC là gì?
Thi công HVAC là quá trình triển khai lắp đặt các hạng mục thuộc hệ Heating, Ventilation and Air Conditioning, tức hệ sưởi, thông gió và điều hòa không khí, theo hồ sơ thiết kế, phương án kỹ thuật hoặc phạm vi hợp đồng đã thống nhất. Trong thực tế tại Việt Nam, nội dung thi công HVAC thường tập trung vào điều hòa không khí, điều hòa trung tâm, thông gió, cấp khí tươi, hút thải, AHU, FCU, VRV/VRF, Chiller, ống gió, nước ngưng và điện điều khiển.

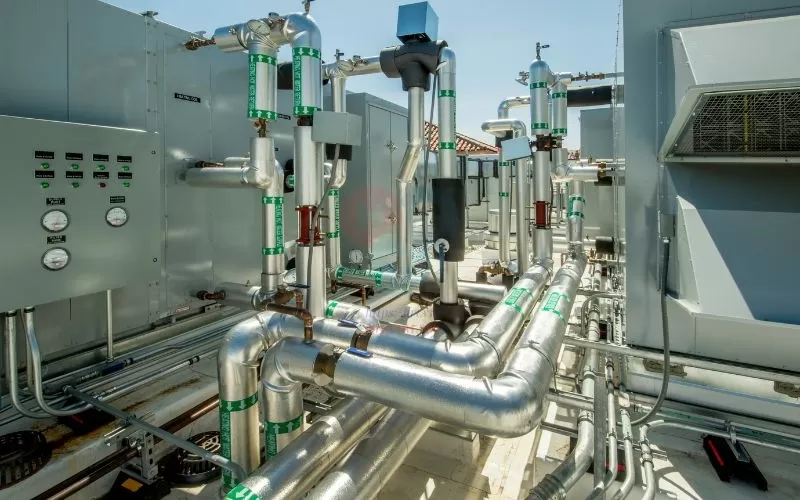

Hệ thống HVAC khu công nghiệp
Nhiều doanh nghiệp thường hiểu thi công HVAC là lắp máy lạnh. Cách hiểu này chưa đầy đủ. Với công trình lớn hoặc có nhiều khu chức năng, HVAC là một hệ thống đồng bộ, gồm nhiều thiết bị và vật tư liên kết với nhau. Một hệ vận hành ổn định cần được xử lý đúng từ thiết bị, tuyến ống, bảo ôn, treo đỡ, điện điều khiển, nước ngưng, thông gió, chạy thử đến nghiệm thu.
Phạm vi thi công HVAC không giống nhau ở mọi dự án. Công trình dùng VRV/VRF sẽ có hạng mục chính là dàn nóng, dàn lạnh, ống đồng, bộ chia gas, dây tín hiệu và nước ngưng. Công trình dùng Chiller sẽ liên quan đến máy Chiller, bơm, đường ống nước lạnh, AHU/FCU, van, tủ điện và có thể có tháp giải nhiệt nếu là Chiller giải nhiệt nước. Công trình chỉ thi công thông gió lại tập trung vào quạt, ống gió, miệng gió, van gió và hệ hút – cấp.
Do đó, khi yêu cầu báo giá, doanh nghiệp cần làm rõ công trình đang cần thi công hạng mục nào, hệ HVAC thuộc loại gì, đã có bản vẽ thiết kế hay chưa, công trình xây mới hay cải tạo, có cần chạy thử – nghiệm thu hay không và phạm vi nào chưa bao gồm. Đây là cơ sở quan trọng để hạn chế sai lệch khi so sánh báo giá giữa các đơn vị.
Thi công HVAC khác gì lắp đặt điều hòa thông thường?
Lắp đặt điều hòa thông thường thường áp dụng cho phạm vi nhỏ, chẳng hạn lắp máy treo tường, máy âm trần cassette hoặc một vài máy cục bộ cho văn phòng nhỏ, cửa hàng, nhà ở hoặc phòng riêng lẻ. Phạm vi này thường đơn giản hơn, ít liên quan đến hệ ống gió lớn, cấp khí tươi, hút thải, Chiller, AHU, FCU hoặc điều khiển trung tâm.
Trong khi đó, thi công HVAC có thể liên quan đến nhiều hệ thống cùng lúc. Một công trình văn phòng có thể cần điều hòa trung tâm, cấp khí tươi, hút thải nhà vệ sinh và điều khiển theo khu vực. Một khách sạn có thể cần VRV/VRF cho phòng nghỉ, AHU cho sảnh, thông gió cho bếp và hút thải cho khu phụ trợ. Một nhà máy có thể cần làm mát khu sản xuất, thông gió nhà xưởng, điều hòa khu văn phòng và xử lý không khí cho khu kỹ thuật.
Điểm khác biệt lớn nhất là HVAC phải được triển khai theo tư duy hệ thống. Khi thi công, nhà thầu cần phối hợp với kiến trúc, kết cấu, điện, phòng cháy chữa cháy, nội thất, trần và các hạng mục cơ điện khác. Nếu ống gió, ống nước, ống đồng, miệng gió, cửa thăm hoặc đường nước ngưng không được phối hợp từ đầu, công trình có thể phải chỉnh sửa sau khi trần hoặc nội thất đã hoàn thiện.
Vì vậy, thi công HVAC không nên được đánh giá chỉ theo giá thiết bị. Doanh nghiệp cần kiểm tra đầy đủ phạm vi vật tư, nhân công, điều khiển, nước ngưng, bảo ôn, treo đỡ, vận chuyển, cẩu lắp, chạy thử và nghiệm thu.
Các hạng mục chính trong thi công HVAC
Hạng mục khảo sát và tiếp nhận hồ sơ
Trước khi triển khai, đơn vị thi công cần tiếp nhận hồ sơ công trình. Hồ sơ có thể gồm bản vẽ kiến trúc, bản vẽ trần, bản vẽ điện, bản vẽ HVAC, bản vẽ phòng máy, bản vẽ mặt bằng thiết bị và yêu cầu vận hành nếu có. Với công trình chưa có thiết kế chi tiết, doanh nghiệp cần cung cấp thông tin công năng để làm cơ sở khảo sát và tư vấn phương án.
Khảo sát hiện trạng giúp xác định các điều kiện thực tế như diện tích, chiều cao trần, trần kỹ thuật, phòng máy, mái kỹ thuật, vị trí đặt dàn nóng, vị trí đặt Chiller, vị trí AHU, tuyến ống, nguồn điện, nước ngưng, lối thi công và lối bảo trì. Đây là bước quan trọng để tránh báo giá thiếu hạng mục.
Với công trình cải tạo, khảo sát cần kiểm tra thêm hệ thống cũ, tình trạng vận hành, lỗi đang gặp, trần, nội thất, tuyến ống hiện hữu, nguồn điện và khả năng thi công khi công trình vẫn hoạt động. Nếu bỏ qua bước này, phương án thi công có thể không phù hợp hoặc phát sinh chi phí khi triển khai.
Hạng mục bóc tách khối lượng và chuẩn bị vật tư
Sau khi có hồ sơ và dữ liệu khảo sát, đơn vị thi công cần bóc tách khối lượng. Hạng mục này gồm xác định thiết bị, vật tư, số lượng, chiều dài tuyến ống, vị trí treo đỡ, khối lượng bảo ôn, dây điện, dây tín hiệu, nước ngưng, ống gió, miệng gió, van, bơm và phụ kiện.
Bóc tách khối lượng ảnh hưởng trực tiếp đến báo giá và tiến độ thi công. Nếu chỉ ghi tổng tiền mà không có bảng hạng mục, doanh nghiệp rất khó kiểm tra báo giá có đầy đủ hay không. Một báo giá thiếu vật tư, thiếu nước ngưng, thiếu bảo ôn hoặc chưa tính cẩu lắp có thể thấp hơn ban đầu nhưng dễ phát sinh về sau.
Chuẩn bị vật tư cũng cần phù hợp với tiến độ công trình. Thiết bị lớn như Chiller, AHU, dàn nóng VRV/VRF, Packaged/Rooftop hoặc quạt công suất lớn cần tính đến vận chuyển, vị trí tập kết, cẩu lắp, lối đưa thiết bị vào công trình và điều kiện bảo quản trước khi lắp đặt.
Hạng mục thi công thiết bị điều hòa trung tâm
Thi công thiết bị điều hòa trung tâm phụ thuộc vào loại hệ được chọn. Với hệ VRV/VRF, hạng mục thiết bị thường gồm dàn nóng, dàn lạnh, bộ chia gas, điều khiển và phụ kiện liên quan. Với hệ Chiller, hạng mục có thể gồm máy Chiller, bơm, AHU, FCU, tủ điện và thiết bị phụ trợ. Với hệ Packaged/Rooftop, thiết bị thường là máy nguyên cụm đặt ngoài trời hoặc trên mái.
Khi lắp đặt thiết bị, cần kiểm tra vị trí đặt, khoảng cách bảo trì, độ thông thoáng, chống rung, kết cấu đỡ, nguồn điện, nước ngưng và điều kiện tiếp cận. Dàn nóng cần không gian tản nhiệt phù hợp. AHU cần lối thay lọc, kiểm tra coil, quạt và motor. FCU âm trần cần cửa thăm. Chiller cần không gian vận hành và bảo trì rõ ràng.
Không phải mọi công trình đều có đầy đủ các thiết bị trên. Vì vậy, trong báo giá cần ghi rõ loại thiết bị, model, công suất, số lượng và phạm vi lắp đặt.
Hạng mục thi công ống đồng và môi chất lạnh
Ống đồng thường xuất hiện trong hệ VRV/VRF hoặc các hệ dùng môi chất lạnh. Hạng mục này gồm thi công ống đồng, bảo ôn, bộ chia gas, giá treo, xuyên tường, xuyên sàn nếu có, đấu nối dàn nóng – dàn lạnh và xử lý các vị trí chuyển hướng tuyến ống.
Đối với hệ VRV/VRF, tuyến ống đồng ảnh hưởng trực tiếp đến khả năng vận hành. Cần chú ý chiều dài tuyến ống, chênh cao, tỷ lệ kết nối, vị trí bộ chia gas, chất lượng bảo ôn, độ kín của mối nối và điều kiện bảo trì. Những thông số giới hạn cần tuân theo tài liệu thiết bị và thiết kế cụ thể của từng dự án.
Quá trình thi công có thể bao gồm thử kín, hút chân không và nạp môi chất theo yêu cầu kỹ thuật của thiết bị và phạm vi hợp đồng. Đây là hạng mục cần kiểm tra kỹ trong chạy thử, vì lỗi ở tuyến ống hoặc đấu nối có thể ảnh hưởng đến toàn hệ.
Hạng mục thi công ống nước lạnh và hệ bơm
Ống nước lạnh là hạng mục chính trong hệ Chiller hoặc hệ HVAC dùng nước lạnh. Phạm vi có thể gồm đường ống nước lạnh, bơm, van, lọc, đồng hồ, bảo ôn, giá đỡ, điểm xả khí, điểm xả nước và kết nối với AHU/FCU.
Nếu công trình sử dụng Chiller giải nhiệt nước, có thể có thêm tháp giải nhiệt, bơm nước giải nhiệt và đường ống nước giải nhiệt tùy thiết kế. Những hạng mục này cần không gian lắp đặt, lối bảo trì và kế hoạch vận hành rõ ràng.
Khi thi công ống nước lạnh, cần chú ý chống rò rỉ, bảo ôn, treo đỡ, độ dốc tại các vị trí cần xả, lối tiếp cận van và khả năng cân bằng hệ nếu thuộc phạm vi. Nếu bảo ôn không phù hợp, ống nước lạnh có thể bị đọng sương, ảnh hưởng trần và khu vực xung quanh.
Hạng mục thi công AHU, FCU và thiết bị phân phối lạnh
AHU và FCU là thiết bị thường gặp trong hệ HVAC, đặc biệt với hệ Chiller hoặc hệ cần xử lý gió. AHU thường phục vụ khu vực cần lưu lượng gió lớn, cấp gió qua ống gió, có thể kết hợp gió tươi và lọc gió. FCU thường phục vụ từng phòng hoặc từng khu vực.
Khi thi công AHU, cần kiểm tra vị trí đặt, chống rung, đường ống nước lạnh, ống gió cấp – hồi, nước ngưng, điện điều khiển, cửa thăm, không gian thay lọc và lối bảo trì. Với FCU âm trần, cần chú ý độ cân bằng, vị trí cửa thăm, nước ngưng, độ ồn và phối hợp với trần.
AHU/FCU trong nhiều hệ không phải nguồn lạnh độc lập, mà cần kết nối với Chiller hoặc nguồn lạnh phù hợp. Vì vậy, khi đọc báo giá, doanh nghiệp cần phân biệt rõ phần thiết bị phân phối lạnh và phần nguồn lạnh trung tâm.
Hạng mục thi công ống gió, miệng gió và phụ kiện
Ống gió là hạng mục quan trọng trong các hệ có cấp gió, hồi gió, gió tươi hoặc hút thải. Phạm vi có thể gồm ống gió cấp, ống gió hồi, ống gió tươi, ống hút thải, miệng gió, cửa gió, van gió, hộp gió, cửa thăm, tiêu âm nếu có và bảo ôn ống gió lạnh.
Thi công ống gió cần bám theo hồ sơ thiết kế, kích thước tuyến ống, vị trí miệng gió, độ cao trần, kết cấu công trình và các hạng mục khác như đèn, sprinkler, máng cáp, ống nước, trần và nội thất. Nếu không phối hợp, ống gió có thể vướng dầm, miệng gió đặt sai vị trí hoặc không còn không gian để bảo trì.
Với ống gió lạnh, bảo ôn cần được xử lý đúng để hạn chế thất thoát nhiệt và đọng sương. Với ống hút thải, cần kiểm tra đường thải, hướng thải, độ ồn và ảnh hưởng đến khu vực xung quanh theo yêu cầu dự án.
Hạng mục cấp khí tươi, hút thải và thông gió
Thông gió là một phần quan trọng trong HVAC. Hạng mục này có thể gồm quạt cấp, quạt hút, ống gió, miệng gió, van gió, lọc gió, HRV/ERV nếu có và hệ điều khiển. Mục tiêu có thể là cấp khí tươi, hút mùi, hút khí thải, thải nhiệt hoặc hỗ trợ chất lượng không khí trong nhà.
Văn phòng, phòng họp, nhà hàng, bếp, nhà vệ sinh, phòng kỹ thuật, nhà xưởng và kho hàng đều có thể cần thông gió, nhưng yêu cầu khác nhau. Bếp cần hút mùi và cấp gió bù. Nhà vệ sinh cần hút thải. Văn phòng cần cấp khí tươi theo thiết kế. Nhà xưởng có thể cần hút nóng, cấp gió hoặc thải khí theo đặc điểm sản xuất.
Doanh nghiệp cần phân biệt điều hòa với thông gió. Một công trình có điều hòa chưa chắc đã có thông gió phù hợp. Vì vậy, trong báo giá thi công HVAC cần kiểm tra rõ hạng mục cấp khí tươi, hút thải, quạt, ống gió và miệng gió có được bao gồm hay không.
Hạng mục thi công nước ngưng
Nước ngưng phát sinh từ dàn lạnh, AHU, FCU hoặc các thiết bị xử lý không khí trong quá trình vận hành. Hạng mục thi công nước ngưng gồm ống thoát nước ngưng, bảo ôn nếu cần, bơm nước ngưng nếu có, điểm xả, độ dốc và các vị trí kiểm tra.
Nếu nước ngưng thi công không đúng, công trình có thể bị rò nước, ẩm trần, mùi hoặc hư hỏng nội thất. Đây là lỗi phổ biến trong nhiều hệ điều hòa và HVAC nếu không được tính từ đầu.
Với dàn lạnh âm trần hoặc FCU trong trần, cần có cửa thăm để kiểm tra máng nước ngưng, bơm nước ngưng nếu có và đường thoát nước. Khi chạy thử, cần kiểm tra khả năng thoát nước ở từng khu vực trước khi bàn giao.
Hạng mục điện nguồn, điện điều khiển và tín hiệu
Hệ HVAC cần điện nguồn và điện điều khiển. Phạm vi có thể gồm dây nguồn, tủ điện, CB, dây tín hiệu, điều khiển cục bộ, điều khiển nhóm, điều khiển trung tâm hoặc kết nối BMS HVAC nếu dự án yêu cầu.
Đây là hạng mục dễ gây hiểu nhầm trong báo giá. Một số dự án phần nguồn cấp chính do nhà thầu điện phụ trách, còn nhà thầu HVAC chỉ thi công dây điều khiển và đấu nối thiết bị. Một số dự án yêu cầu nhà thầu HVAC cung cấp cả tủ điện điều khiển. Vì vậy, cần làm rõ ranh giới trách nhiệm.
Nếu có BMS, cần xác định tín hiệu nào được giám sát, giao thức kết nối, thiết bị trung gian, trách nhiệm cấu hình và phạm vi kiểm tra. Không nên mặc định mọi hệ HVAC đều có BMS nếu hợp đồng chưa nêu rõ.
Hạng mục treo đỡ, chống rung, bảo ôn và hoàn thiện
Treo đỡ và chống rung giúp thiết bị, ống gió, ống đồng, ống nước và phụ kiện được lắp ổn định. Hạng mục này có thể gồm ty treo, giá treo, bệ đỡ, cao su chống rung, khung đỡ dàn nóng, bệ Chiller, giá đỡ ống và các phụ kiện liên quan.
Bảo ôn được dùng cho ống đồng, ống nước lạnh, ống gió lạnh và một số vị trí có nguy cơ đọng sương hoặc thất thoát nhiệt. Nếu bảo ôn không phù hợp, hệ có thể thất thoát lạnh, đọng sương hoặc ảnh hưởng trần.
Hoàn thiện gồm xử lý xuyên tường, xuyên sàn, bịt kín vị trí thi công, thu dọn khu vực và phối hợp hoàn trả theo phạm vi hợp đồng. Với công trình cải tạo, cần làm rõ việc mở trần, hoàn trả trần và hoàn thiện kiến trúc có nằm trong báo giá HVAC hay không.
Hạng mục chạy thử, kiểm tra và nghiệm thu
Chạy thử là bước kiểm tra hệ sau lắp đặt. Nội dung có thể gồm kiểm tra đấu nối, điện nguồn, tín hiệu điều khiển, nước ngưng, nhiệt độ, độ ồn, rung, mã lỗi, hoạt động của quạt, bơm, van, dàn nóng, dàn lạnh, AHU, FCU hoặc Chiller tùy loại hệ.
Với công trình có nhiều zone, cần chạy thử theo từng zone để kiểm tra vận hành thực tế. Nếu không kiểm tra theo khu vực, một số lỗi như lạnh không đều, sai điều khiển, nước ngưng thoát kém hoặc miệng gió chưa phù hợp có thể chỉ xuất hiện khi công trình đã vận hành.
Nghiệm thu cần dựa trên phạm vi hợp đồng. Không nên xem lắp xong thiết bị là hoàn tất nếu chưa kiểm tra vận hành. Đây là hạng mục doanh nghiệp nên yêu cầu thể hiện rõ trong báo giá.
Hạng mục bàn giao hồ sơ và hướng dẫn vận hành
Sau nghiệm thu, đơn vị thi công cần bàn giao hồ sơ theo phạm vi đã thống nhất. Hồ sơ có thể gồm danh mục thiết bị, tài liệu kỹ thuật, hướng dẫn vận hành, biên bản chạy thử, biên bản nghiệm thu và bản vẽ hoàn công nếu thuộc phạm vi hợp đồng.
Hướng dẫn vận hành giúp doanh nghiệp hiểu cách sử dụng hệ theo từng khu vực, lưu ý bật tắt, điều khiển, kiểm tra nước ngưng, vệ sinh lọc gió và xử lý cảnh báo cơ bản nếu có. Phạm vi bảo hành, bảo trì hoặc kiểm tra sau lắp đặt cần căn cứ theo hợp đồng, không nên hiểu mặc định nếu chưa được ghi rõ.
Thi công HVAC theo từng loại hệ phổ biến
Thi công hệ VRV/VRF
Thi công hệ VRV/VRF thường gồm lắp dàn nóng, dàn lạnh, ống đồng, bộ chia gas, dây tín hiệu, dây nguồn, điều khiển, nước ngưng và bảo ôn. Hệ này thường được cân nhắc cho công trình nhiều phòng hoặc nhiều zone cần điều khiển độc lập.
Xem Thêm Thi Công HVAC Khu Công Nghiệp Tại Hà Nội: HRT — Nhà Thầu Chuyên Nghiệp Hàng Đầu

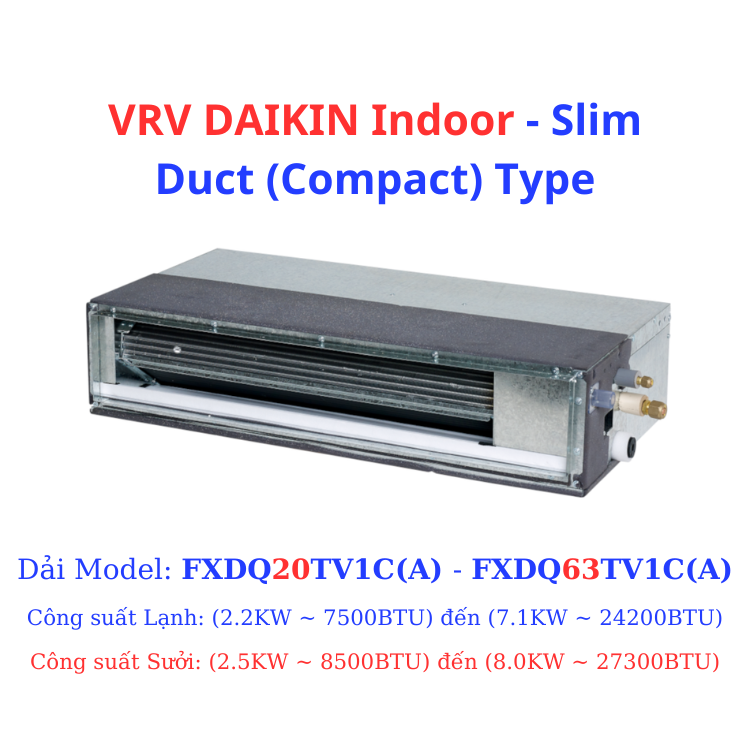

Điều hòa giấu trần nối ống gió
Khi thi công, cần kiểm tra vị trí dàn nóng, độ thông thoáng, chiều dài ống đồng, chênh cao, số lượng dàn lạnh, vị trí bộ chia gas, nước ngưng và cửa thăm bảo trì. Chạy thử cần kiểm tra mã lỗi, nhiệt độ từng zone, điều khiển và thoát nước ngưng.
Xem Thêm Điều Hòa Công Nghiệp VRV
Thi công hệ Chiller
Thi công hệ Chiller có thể gồm lắp máy Chiller, bơm, đường ống nước lạnh, van, AHU/FCU, tủ điện và điều khiển. Nếu sử dụng Chiller giải nhiệt nước, hệ có thể có thêm tháp giải nhiệt, bơm nước giải nhiệt và đường nước giải nhiệt theo thiết kế.
Hệ Chiller cần phòng máy, lối vận hành, không gian bảo trì, chống rung, bảo ôn và kiểm tra rò rỉ. Chạy thử cần kiểm tra hoạt động của thiết bị, bơm, van, AHU/FCU, tín hiệu điều khiển và trạng thái vận hành theo phạm vi hợp đồng.
Xem Thêm Điều Hòa Công Nghiệp Chiller
Thi công hệ AHU/FCU
Thi công AHU/FCU gồm lắp thiết bị, kết nối ống nước lạnh hoặc nguồn lạnh phù hợp, kết nối ống gió nếu có, xử lý nước ngưng, điện điều khiển và cửa thăm. AHU cần không gian bảo trì lọc gió, coil, quạt và motor. FCU cần chú ý độ ồn, độ cân bằng, nước ngưng và khả năng tiếp cận sau khi hoàn thiện trần.
Thi công hệ thông gió, cấp khí tươi, hút thải
Hệ thông gió gồm quạt cấp, quạt hút, ống gió, miệng gió, van gió, lọc gió và phụ kiện theo thiết kế. Hệ này có thể áp dụng cho văn phòng, bếp, nhà vệ sinh, phòng kỹ thuật, nhà xưởng hoặc kho hàng.
Khi thi công cần kiểm tra hướng gió, vị trí hút – cấp, độ ồn, chống rung, đường thải và phối hợp trần. Không nên gộp thông gió vào điều hòa nếu báo giá cần tách hạng mục để kiểm tra.
Thi công hệ Packaged/Rooftop
Hệ Packaged/Rooftop thường là thiết bị nguyên cụm đặt ngoài trời hoặc trên mái. Hạng mục thi công có thể gồm đặt máy, cẩu lắp, chống rung, đấu nối điện, điều khiển, nước ngưng và ống gió cấp – hồi nếu có.
Điều hòa công nghiệp Packaged
Cần kiểm tra tải trọng mái, vị trí đặt máy, độ ồn, hướng gió thải, lối bảo trì và phương án vận chuyển thiết bị. Hệ này có thể phù hợp một số không gian lớn, nhưng không mặc định dùng cho mọi công trình.
Xem Thêm Điều Hòa Công Nghiệp Packaged
Quy trình thi công HVAC cơ bản
Bước 1: Tiếp nhận hồ sơ và khảo sát công trình
Đơn vị thi công tiếp nhận bản vẽ, thông tin công năng, yêu cầu vận hành và khảo sát mặt bằng, trần, phòng máy, nguồn điện, nước ngưng, tuyến ống, vị trí thiết bị. Với công trình cải tạo, cần kiểm tra hệ cũ và điều kiện thi công thực tế.
Bước 2: Kiểm tra phương án và bóc tách khối lượng
Sau khảo sát, cần kiểm tra phương án kỹ thuật, bóc tách thiết bị, vật tư, nhân công, vận chuyển, cẩu lắp và chạy thử. Đây là bước giúp báo giá rõ phạm vi, hạn chế thiếu hạng mục.
Bước 3: Chuẩn bị vật tư, thiết bị và biện pháp thi công
Vật tư và thiết bị được chuẩn bị theo tiến độ. Biện pháp thi công cần phù hợp với công trình mới hoặc cải tạo, đồng thời phối hợp với các hạng mục khác trước khi triển khai.
Bước 4: Thi công lắp đặt theo từng hạng mục
Quá trình thi công gồm lắp thiết bị, đi ống, đi dây, lắp ống gió, xử lý nước ngưng, bảo ôn, treo đỡ và kiểm tra từng phần. Các tuyến ống và thiết bị cần phối hợp với trần, kết cấu, điện và nội thất.
Bước 5: Kiểm tra, chạy thử và xử lý lỗi
Sau khi lắp đặt, hệ cần được kiểm tra đấu nối, tín hiệu, nước ngưng và vận hành từng thiết bị. Với hệ phân zone, cần kiểm tra theo từng khu vực. Lỗi phát hiện cần xử lý trước nghiệm thu.
Bước 6: Nghiệm thu và bàn giao
Nghiệm thu thực hiện theo phạm vi hợp đồng. Sau nghiệm thu, đơn vị thi công bàn giao hồ sơ, hướng dẫn vận hành và tư vấn lưu ý bảo trì theo điều kiện thực tế.
Xem Thêm Nhà Thầu HVAC Tại Hà Nội: Giải Pháp Tư Vấn, Thiết Kế Và Thi Công Chuyên Nghiệp 2026
Báo giá thi công HVAC cần thể hiện những gì?
Báo giá thi công HVAC cần thể hiện rõ thông tin thiết bị như chủng loại, model, công suất và số lượng. Các thiết bị có thể gồm dàn nóng, dàn lạnh, Chiller, AHU, FCU, quạt, bơm và điều khiển. Không nên chấp nhận báo giá chỉ ghi chung “thiết bị HVAC” nếu doanh nghiệp cần so sánh kỹ thuật.
Phần vật tư cần thể hiện ống đồng, ống nước lạnh, ống gió, bảo ôn, dây điện, dây tín hiệu, nước ngưng, van, bơm, miệng gió và phụ kiện. Cần làm rõ khối lượng theo bản vẽ hay tạm tính, đồng thời nêu điều kiện phát sinh nếu tuyến thay đổi.
Phần nhân công, vận chuyển và cẩu lắp cũng cần được ghi rõ. Thiết bị đặt trên mái, trong phòng máy hoặc vị trí khó tiếp cận có thể cần phương án vận chuyển riêng. Công trình đang vận hành có thể cần thi công ngoài giờ hoặc chia giai đoạn.
Báo giá cũng cần thể hiện điều khiển, chạy thử và nghiệm thu. Điều khiển cục bộ khác điều khiển trung tâm hoặc BMS. Chạy thử từng thiết bị khác chạy thử theo zone. Nếu dự án yêu cầu đo kiểm lưu lượng gió, cân chỉnh hoặc hồ sơ hoàn công, cần ghi rõ có bao gồm hay không.
Cuối cùng, cần nêu hạng mục chưa bao gồm như VAT, nguồn điện cấp chính, BMS, mở trần, hoàn trả trần, hoàn thiện kiến trúc, cẩu lắp đặc biệt, bảo trì định kỳ sau lắp đặt hoặc hạng mục phát sinh ngoài bản vẽ.
Xem Thêm Máy Lạnh Công Nghiệp Packaged Trane: Giải Pháp HVAC Bền Bỉ Và Báo Giá 2026
Những sai lầm thường gặp khi thi công HVAC
Sai lầm đầu tiên là chỉ xem giá thiết bị và bỏ qua vật tư, nhân công. HVAC có nhiều hạng mục ngoài thiết bị. Nếu báo giá thiếu ống gió, ống đồng, bảo ôn, nước ngưng, điều khiển hoặc cẩu lắp, tổng chi phí thực tế có thể phát sinh.
Sai lầm thứ hai là không khảo sát kỹ trước khi thi công. Không kiểm tra trần, tuyến ống, nguồn điện, nước ngưng, vị trí thiết bị và lối bảo trì có thể gây xung đột khi triển khai. Công trình cải tạo càng cần khảo sát kỹ vì hiện trạng có thể khác bản vẽ.
Sai lầm thứ ba là bỏ qua nước ngưng và cửa thăm bảo trì. Nước ngưng sai kỹ thuật có thể gây rò nước, ẩm trần và ảnh hưởng nội thất. Thiếu cửa thăm khiến việc vệ sinh lọc gió, kiểm tra coil, quạt hoặc dàn lạnh khó khăn sau khi vận hành.
Sai lầm thứ tư là thi công ống gió không phối hợp với trần và nội thất. Ống gió, miệng gió, cửa thăm cần phối hợp với đèn, sprinkler, trần, nội thất và các hạng mục cơ điện khác. Nếu không phối hợp, công trình có thể phải sửa lại sau.
Sai lầm cuối cùng là không chạy thử theo zone trước khi bàn giao. Hệ nhiều khu vực cần kiểm tra từng zone. Nếu không chạy thử, lỗi điều khiển, nước ngưng, lạnh không đều hoặc độ ồn có thể xuất hiện sau khi công trình đưa vào sử dụng.
Doanh nghiệp cần chuẩn bị gì trước khi yêu cầu thi công HVAC?
Doanh nghiệp nên chuẩn bị bản vẽ kiến trúc, bản vẽ trần, bản vẽ điện, bản vẽ HVAC nếu có, thông tin mặt bằng, số tầng, chiều cao và số phòng. Những dữ liệu này giúp đơn vị tư vấn xác định nhanh phạm vi khảo sát và bóc tách khối lượng.
Cần cung cấp công năng và yêu cầu vận hành của từng khu vực. Công trình là văn phòng, khách sạn, nhà máy, kho hàng, showroom hay nhà hàng? Khu nào dùng liên tục, khu nào dùng theo giờ? Có yêu cầu nhiệt độ, thông gió, hút thải, độ ồn, thẩm mỹ hoặc điều khiển riêng không?
Thông tin tải nhiệt cũng rất cần thiết. Doanh nghiệp nên cung cấp số người, thiết bị, đèn, kính, hướng nắng và cửa mở. Với nhà máy hoặc kho hàng, cần bổ sung tải máy móc, xe nâng, cửa xuất nhập, hàng hóa và quy trình vận hành.
Ngoài ra, doanh nghiệp nên nêu rõ phạm vi mong muốn trong báo giá. Cần báo giá thiết bị, thi công, vật tư, chạy thử hay toàn bộ phạm vi? Có yêu cầu bảo trì sau lắp đặt không? Có cần BMS, điều khiển trung tâm hoặc hồ sơ hoàn công không? Làm rõ ngay từ đầu giúp báo giá minh bạch hơn.
Quy trình tư vấn thi công HVAC tại HRT
Bước 1: Tiếp nhận thông tin công trình
HRT tiếp nhận loại công trình, diện tích, số tầng, số phòng, công năng từng khu vực, thời gian vận hành, yêu cầu nhiệt độ, yêu cầu thông gió, bản vẽ nếu có và tình trạng hệ thống hiện hữu nếu là công trình cải tạo.
Bước 2: Khảo sát hiện trạng
HRT kiểm tra mặt bằng, trần kỹ thuật, phòng máy, mái kỹ thuật, vị trí đặt thiết bị, nguồn điện, nước ngưng, tuyến ống, gió tươi, hút thải và điều kiện bảo trì. Với công trình đang vận hành, cần ghi nhận điều kiện thi công và khu vực có thể bị ảnh hưởng.
Bước 3: Tính tải lạnh, lưu lượng gió và xác định phạm vi
Dựa trên dữ liệu khảo sát, HRT tính tải lạnh theo từng khu vực, xác định nhu cầu thông gió theo công năng và xác định phạm vi hạng mục cần thi công như điều hòa, thông gió, nước ngưng, điện điều khiển, ống gió và thiết bị.
Bước 4: Tư vấn hệ HVAC phù hợp
HRT có thể tư vấn VRV/VRF, Chiller, AHU/FCU, Packaged/Rooftop, hệ thông gió hoặc phương án kết hợp theo điều kiện thực tế. Không mặc định một hệ phù hợp cho mọi công trình. Nếu công trình có yêu cầu đặc biệt, phương án cần dựa trên hồ sơ vận hành và mục tiêu sử dụng.
Bước 5: Lập báo giá theo hạng mục
Báo giá cần thể hiện thiết bị, vật tư, ống gió nếu có, điện điều khiển, nước ngưng, nhân công, vận chuyển, cẩu lắp, chạy thử, nghiệm thu và hạng mục chưa bao gồm nếu có. Việc lập báo giá theo hạng mục giúp doanh nghiệp dễ kiểm tra phạm vi.
Bước 6: Tư vấn vận hành và bảo trì
Sau khi đề xuất phương án, HRT có thể tư vấn lưu ý vận hành theo khu vực và khuyến nghị kiểm tra lọc gió, coil, quạt, dàn nóng, AHU/FCU, Chiller, bơm, tháp giải nhiệt nếu có, nước ngưng và điều khiển theo điều kiện thực tế. Nếu doanh nghiệp có nhu cầu, HRT có thể tư vấn phạm vi bảo trì phù hợp.
Kết luận
Thi công HVAC gồm nhiều hạng mục liên quan đến thiết bị, vật tư, ống đồng, ống nước lạnh, ống gió, cấp khí tươi, hút thải, điện điều khiển, nước ngưng, treo đỡ, bảo ôn, chạy thử, nghiệm thu và bàn giao hồ sơ. Phạm vi cụ thể phụ thuộc vào loại hệ, loại công trình, bản vẽ thiết kế và thỏa thuận hợp đồng.
Doanh nghiệp không nên so sánh báo giá thi công HVAC chỉ theo tổng tiền. Cần kiểm tra kỹ thiết bị, vật tư, khối lượng, nhân công, điều khiển, vận chuyển, cẩu lắp, chạy thử, nghiệm thu và hạng mục chưa bao gồm. Một báo giá thiếu phạm vi có thể thấp hơn ban đầu nhưng dễ phát sinh trong quá trình triển khai.
Nếu doanh nghiệp cần tư vấn thi công HVAC cho văn phòng, khách sạn, nhà máy, kho hàng, showroom, tòa nhà hoặc công trình thương mại – công nghiệp tại Hà Nội và khu vực lân cận, HRT có thể hỗ trợ khảo sát công trình, kiểm tra hiện trạng, tính tải lạnh, tư vấn hệ HVAC phù hợp và lập báo giá theo điều kiện thực tế.
Thông tin liên hệ
Công Ty Điều Hòa Thông Gió HRT
Email: CEO@hrt.vn
Hotline: 0916 181 080
Địa chỉ: Số 9TT7 Đường Foresa 7A, KĐT Sinh Thái Tasco, Phường Xuân Phương, TP Hà Nội, Việt Nam
FAQ: Câu hỏi thường gặp về thi công HVAC
Thi công HVAC là gì?
Thi công HVAC là quá trình triển khai lắp đặt các hạng mục thuộc hệ sưởi, thông gió và điều hòa không khí theo hồ sơ thiết kế, phương án kỹ thuật hoặc phạm vi hợp đồng.
Thi công HVAC gồm những hạng mục nào?
Thi công HVAC có thể gồm thiết bị điều hòa, VRV/VRF, Chiller, AHU/FCU, ống đồng, ống nước lạnh, ống gió, cấp khí tươi, hút thải, điện điều khiển, nước ngưng, bảo ôn, treo đỡ, chạy thử và nghiệm thu.
Thi công HVAC có bao gồm hệ thống thông gió không?
Có thể có, nếu hệ thông gió nằm trong phạm vi thiết kế hoặc hợp đồng. Hệ thông gió có thể gồm quạt cấp, quạt hút, ống gió, miệng gió, van gió, lọc gió, cấp khí tươi và hút thải.
Thi công HVAC có bao gồm nước ngưng không?
Có thể có và thường cần được làm rõ trong báo giá. Dàn lạnh, AHU, FCU có thể phát sinh nước ngưng nên cần đường thoát nước ngưng đúng kỹ thuật để hạn chế rò nước, ẩm trần hoặc ảnh hưởng nội thất.
Báo giá thi công HVAC cần kiểm tra những gì?
Doanh nghiệp cần kiểm tra thiết bị, model, công suất, số lượng, vật tư, ống gió, ống đồng, ống nước, điện điều khiển, nước ngưng, nhân công, vận chuyển, cẩu lắp, chạy thử, nghiệm thu và hạng mục chưa bao gồm.
Thi công HVAC khác gì lắp điều hòa thông thường?
Lắp điều hòa thông thường thường phục vụ phạm vi nhỏ hoặc máy cục bộ. Thi công HVAC có thể liên quan đến hệ thống đồng bộ gồm điều hòa, thông gió, cấp khí tươi, hút thải, điện điều khiển, nước ngưng, chạy thử và nghiệm thu.
Có cần khảo sát trước khi thi công HVAC không?
Có. Khảo sát giúp xác định mặt bằng, tải lạnh, vị trí thiết bị, tuyến ống, nguồn điện, nước ngưng, thông gió, điều kiện thi công và bảo trì. Báo giá không khảo sát thường chỉ nên xem là ước tính sơ bộ.
HRT có tư vấn thi công HVAC không?
HRT có thể hỗ trợ doanh nghiệp khảo sát công trình, kiểm tra hiện trạng, tính tải lạnh, tư vấn hệ HVAC phù hợp và lập báo giá theo điều kiện thực tế.
