Trong bối cảnh đô thị hóa bền vững hiện nay, hệ thống sưởi ấm, thông gió và điều hòa không khí (HVAC) đã trở thành một phần cốt lõi không thể tách rời của kiến trúc tòa nhà hiện đại. Hệ thống này không chỉ đảm nhiệm chức năng duy trì nhiệt độ mà còn đóng vai trò là lá phổi của công trình, kiểm soát chất lượng không khí, độ ẩm và đặc biệt là an toàn cháy nổ. Việc tuân thủ tiêu chuẩn thiết kế HVAC tòa nhà là yêu cầu bắt buộc đối với mọi chủ đầu tư, kiến trúc sư và đơn vị thi công để đảm bảo tính pháp lý, hiệu quả vận hành và sức khỏe con người. Điều Hòa HRT, với tư thế là nhà thầu HVAC hàng đầu Việt Nam và đại lý triệu đô của Daikin, xin cung cấp báo cáo chuyên sâu về các quy chuẩn kỹ thuật thiết kế HVAC mới nhất tính đến năm 2026.

1. HVAC tòa nhà và tầm quan trọng của việc tuân thủ tiêu chuẩn thiết kế

Hệ thống HVAC trong tòa nhà cao tầng là một tổ hợp kỹ thuật phức tạp, bao gồm mạng lưới máy lạnh trung tâm, hệ thống ống gió, bơm nước, van điều khiển và các thiết bị cảm biến thông minh. Thiết kế hệ thống này không đơn thuần là lựa chọn thiết bị có công suất phù hợp mà là quá trình tối ưu hóa các thông số kỹ thuật để đạt được sự cân bằng giữa tiện nghi nhiệt và tiết kiệm năng lượng.

Việc tuân thủ nghiêm ngặt các tiêu chuẩn thiết kế HVAC mang lại nhiều lợi ích chiến lược:

• Đảm bảo chất lượng không khí trong nhà (IAQ): Loại bỏ các tác nhân gây ô nhiễm, bụi mịn và cung cấp đủ lưu lượng oxy cần thiết cho cư dân.

• Tối ưu hóa chi phí vận hành: Giảm thiểu điện năng tiêu thụ thông qua việc tính toán tải lạnh chính xác và sử dụng công nghệ biến tần.

• An toàn công trình: Đáp ứng các quy định về phòng cháy chữa cháy (PCCC), đặc biệt là hệ thống hút khói và tăng áp cầu thang.

• Tăng giá trị bất động sản: Các tòa nhà đạt tiêu chuẩn HVAC quốc tế thường dễ dàng đạt được các chứng nhận xanh như LEED hoặc LOTUS, thu hút các khách thuê cao cấp.

Điều Hòa HRT, dưới sự dẫn dắt của Giám đốc Đoàn Văn Hoàng, luôn coi việc tuân thủ quy chuẩn là kim chỉ nam trong mọi dự án thiết kế và thi công hệ thống điều hòa công nghiệp.

2. Các hệ thống tiêu chuẩn thiết kế HVAC hiện hành tại Việt Nam

Hệ thống tiêu chuẩn tại Việt Nam năm 2026 được xây dựng dựa trên sự kế thừa các giá trị truyền thống và cập nhật những công nghệ tiên tiến nhất của thế giới.

2.1. TCVN 5687:2010 - Tiêu chuẩn cốt lõi về thông gió và điều hòa không khí

Đây là tiêu chuẩn quốc gia quan trọng nhất quy định các yêu cầu thiết kế, lắp đặt và vận hành hệ thống. TCVN 5687:2010 đưa ra các thông số cụ thể về:

• Nhiệt độ và độ ẩm thiết kế cho từng loại không gian văn phòng, khách sạn, căn hộ.

• Vận tốc gió tối đa trong ống gió và tại miệng gió để tránh tiếng ồn.

• Các yêu cầu về vị trí đặt dàn nóng và dàn lạnh để đảm bảo giải nhiệt và bảo trì thuận tiện.

2.2. QCVN 06:2022/BXD - An toàn cháy cho nhà và công trình

Quy chuẩn này ảnh hưởng trực tiếp đến mảng cơ điện (M&E). Trong thiết kế HVAC tòa nhà, QCVN 06:2022 yêu cầu:

• Thiết kế hệ thống hút khói hành lang và tầng hầm để bảo vệ lối thoát nạn khi có sự cố.

• Hệ thống tăng áp cho cầu thang bộ và buồng đệm.

• Sử dụng vật liệu ống gió chống cháy đạt tiêu chuẩn EI (Integrity and Insulation) với các cấp độ khác nhau tùy vị trí.

2.3. QCVN 09:2017/BXD - Công trình xây dựng sử dụng năng lượng hiệu quả

Quy chuẩn này bắt buộc các đơn vị thiết kế phải lựa chọn thiết bị có chỉ số hiệu suất cao. Đối với hệ thống điều hòa, các chỉ số như COP (Coefficient of Performance) và EER (Energy Efficiency Ratio) phải đạt ngưỡng tối thiểu quy định để giảm phát thải khí nhà kính.

3. Các tiêu chuẩn thiết kế HVAC quốc tế phổ biến

Đối với các dự án có vốn đầu tư nước ngoài hoặc các tòa nhà hạng A, việc áp dụng các tiêu chuẩn quốc tế là điều kiện cần để khẳng định đẳng cấp công trình.

3.1. Tiêu chuẩn ASHRAE (Hoa Kỳ)

Hiệp hội Kỹ sư Nhiệt lạnh và Điều hòa không khí Hoa Kỳ cung cấp những bộ tiêu chuẩn được thừa nhận trên toàn cầu:

• ASHRAE 62.1: Tiêu chuẩn về chất lượng không khí trong nhà và thông gió. Đây là cơ sở để tính toán lượng gió tươi cấp vào tòa nhà nhằm đảm bảo sức khỏe hô hấp.

• ASHRAE 90.1: Tiêu chuẩn thiết kế năng lượng tối ưu cho các tòa nhà trừ nhà ở thấp tầng.

3.2. Tiêu chuẩn SMACNA

Đây là tiêu chuẩn về chế tạo và lắp đặt ống gió kim loại. Việc tuân thủ SMACNA giúp đảm bảo hệ thống ống gió chịu được áp suất vận hành, không bị rò rỉ khí và giảm thiểu tổn thất áp suất trên đường ống.

4. Thông số kỹ thuật quan trọng trong thiết kế HVAC tòa nhà

Thiết kế HVAC là một quá trình tính toán định lượng chính xác. Các kỹ sư tại Điều Hòa HRT luôn bám sát các thông số thực tế sau:

4.1. Nhiệt độ và độ ẩm thiết kế

Tại Việt Nam, nhiệt độ trong phòng thường được duy trì ở mức 24°C đến 26°C vào mùa hè với độ ẩm tương đối từ 50% đến 60%. Đây là dải thông số lý tưởng cho sự thoải mái của con người và bảo vệ các thiết bị điện tử.

4.2. Lưu lượng gió tươi (Fresh Air)

Lượng gió tươi cấp vào tòa nhà được tính toán dựa trên số lượng người và diện tích sử dụng. Thông thường, mức gió tươi tối thiểu cho văn phòng dao động từ 20 đến 30 m3/h mỗi người. Việc thiếu gió tươi sẽ dẫn đến hội chứng tòa nhà bệnh hành (Sick Building Syndrome), gây mệt mỏi cho nhân viên.

4.3. Phụ tải nhiệt tổng thể

Công thức tính toán phụ tải nhiệt tổng quát ($Q$) được các kỹ sư áp dụng như sau:

Trong đó:

• $Q_$: Nhiệt truyền qua tường, mái, cửa kính do bức xạ mặt trời.

• $Q_$: Nhiệt do con người tỏa ra (nhiệt hiện và nhiệt ẩn).

• $Q_$: Nhiệt từ máy tính, đèn chiếu sáng, máy in và các thiết bị điện.

• $Q_$: Nhiệt do luồng khí tươi cấp vào phòng.

4.4. Tiêu chuẩn độ ồn và rung động

Độ ồn trong văn phòng không được vượt quá 45 dB, trong khi ở các phòng ngủ khách sạn phải dưới 35 dB. Điều này yêu cầu kỹ thuật tiêu âm ống gió và lựa chọn dàn lạnh có độ ồn thấp như các dòng VRV của Daikin.

5. Tiêu chuẩn thiết kế cho các hệ thống HVAC chủ lực

Mỗi hệ thống có những quy chuẩn đặc thù mà nhà thầu cần nắm vững.

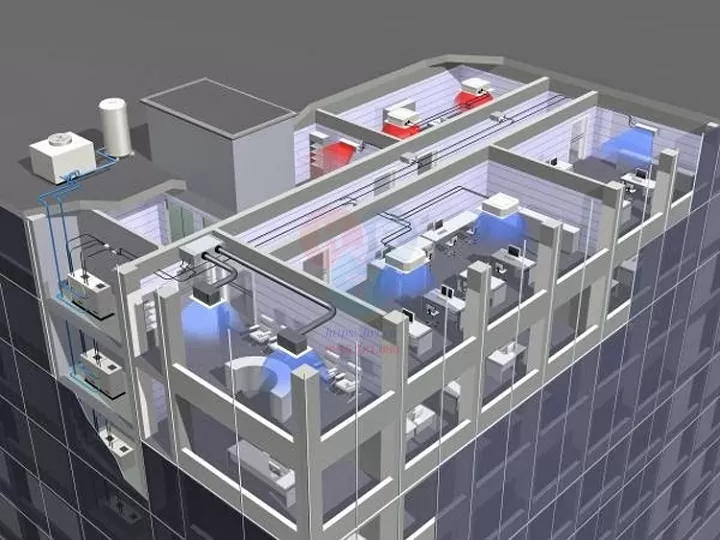

5.1. Hệ thống điều hòa trung tâm VRV (Daikin)

VRV (Variable Refrigerant Volume) là dòng sản phẩm chủ lực tại Điều Hòa HRT. Tiêu chuẩn thiết kế VRV yêu cầu:

• Chênh lệch độ cao giữa dàn nóng và dàn lạnh tối đa có thể lên tới 50 mét hoặc 90 mét tùy dòng máy.

• Chiều dài ống đồng thực tế tối đa lên đến 165 mét.

• Việc lắp đặt các bộ chia gas (Refnet Joint) phải đảm bảo nằm ngang hoặc thẳng đứng theo đúng hướng dẫn của hãng để dòng môi chất phân bổ đều.

5.2. Hệ thống Chiller giải nhiệt nước

Đối với hệ thống Chiller, tiêu chuẩn tập trung vào hệ thống thủy lực:

• Thiết kế phòng máy phải có hệ thống thoát nước tốt và thông gió giải nhiệt cho máy nén.

• Hệ thống tháp giải nhiệt đặt trên mái phải đảm bảo khoảng cách an toàn để không tái tuần hoàn khí nóng.

• Van cân bằng và cảm biến dòng chảy phải được lắp đặt chính xác để bảo vệ bình bay hơi.

6. Quy chuẩn về an toàn cháy nổ và hút khói theo QCVN 06:2022

Đây là hạng mục khắt khe nhất trong thiết kế HVAC hiện nay. Mọi bản vẽ thiết kế đều phải được cơ quan Cảnh sát PCCC thẩm duyệt.

• Hệ thống tăng áp cầu thang: Duy trì áp suất dương từ 20 Pa đến 50 Pa trong buồng thang bộ khi có cháy. Điều này ngăn không cho khói tràn vào, tạo lối thoát nạn an toàn cho cư dân.

• Hệ thống hút khói hành lang: Quạt hút khói phải có khả năng chịu nhiệt độ tối thiểu 300°C trong vòng 2 giờ (hoặc tùy theo yêu cầu cụ thể của công trình).

• Van chặn lửa (Fire Damper): Được lắp đặt tại các vị trí ống gió xuyên tường hoặc xuyên sàn ngăn cháy. Van phải tự động đóng lại khi nhiệt độ luồng khí vượt quá 70°C (hoặc theo tín hiệu báo cháy) để ngăn chặn lửa cháy lan qua hệ thống ống gió.

7. Xu hướng thiết kế HVAC xanh và Tiết kiệm năng lượng

Trong tương lai đến năm 2030, thiết kế HVAC xanh không còn là tùy chọn mà là bắt buộc để phát triển bền vững.

• Thiết bị thông gió thu hồi nhiệt (VAM/ERV): Đây là linh kiện quan trọng giúp trao đổi nhiệt giữa luồng khí thải lạnh và luồng khí tươi nóng từ bên ngoài. Thiết bị này giúp giảm tải cho dàn lạnh lên tới 20%, giúp tiết kiệm đáng kể chi phí điện năng.

• Hệ thống điều khiển thông minh (BMS): Tích hợp trí tuệ nhân tạo để điều chỉnh công suất máy lạnh dựa trên số lượng người thực tế trong phòng và điều kiện thời tiết bên ngoài.

• Môi chất lạnh thân thiện môi trường: Chuyển đổi hoàn toàn sang các loại gas lạnh có chỉ số GWP (Global Warming Potential) thấp như R32 hoặc các môi chất thế hệ mới.

8. Quy trình thiết kế HVAC chuyên nghiệp tại Điều Hòa HRT

Điều Hòa HRT xây dựng quy trình thiết kế bài bản nhằm mang lại giá trị cao nhất cho khách hàng, đảm bảo công trình bền bỉ qua nhiều năm sử dụng.

1. Khảo sát và Phân tích: Đội ngũ kỹ sư do ông Nguyễn Việt Cường dẫn dắt sẽ khảo sát thực địa, nghiên cứu bản vẽ kiến trúc và hướng nắng để xác định các yếu tố ảnh hưởng đến nhiệt độ.

2. Tính toán phụ tải: Sử dụng các phần mềm thiết kế chuyên dụng như HAP (Hourly Analysis Program) để tính toán tải lạnh cho từng giờ trong ngày, đảm bảo lựa chọn công suất máy chính xác nhất.

3. Lựa chọn thiết bị: Dựa trên danh mục sản phẩm phong phú với 659 mã hàng, HRT tư vấn loại máy phù hợp với ngân sách và thẩm mỹ kiến trúc của chủ đầu tư.

4. Thiết kế sơ đồ nguyên lý và mặt bằng: Bố trí mạng lưới ống đồng, ống gió và cửa gió sao cho tối ưu hóa luồng khí, tránh hiện tượng quẩn gió hoặc tiếng ồn.

5. Lập bản vẽ Shop Drawing: Đây là bản vẽ chi tiết nhất phục vụ quá trình thi công thực tế, giúp các tổ thợ lắp đặt chính xác đến từng milimet.

9. Tại sao Điều Hòa HRT là nhà thầu thiết kế HVAC tin cậy?

Trải qua hơn một thập kỷ hoạt động, Điều Hòa HRT đã khẳng định vị thế là nhà thầu xuất sắc thông qua các yếu tố:

• Vị thế doanh nghiệp: Là đại lý triệu đô của Daikin và nằm trong Top 10 nhà thầu xuất sắc tại Việt Nam. Điều này đảm bảo HRT luôn được tiếp cận với những công nghệ thiết kế mới nhất và chính sách giá tốt nhất từ hãng.

• Ban lãnh đạo tâm huyết: Giám đốc Đoàn Văn Hoàng cùng các đồng sáng lập Vũ Thị Lan và Nguyễn Việt Cường luôn đề cao văn hóa chất lượng, con người và sự đổi mới. Chúng tôi không chỉ bán sản phẩm mà cung cấp một giải pháp an tâm tuyệt đối.

• Đội ngũ kỹ sư tinh hoa: Được đào tạo bài bản, am hiểu sâu sắc các tiêu chuẩn TCVN và ASHRAE, có khả năng xử lý các dự án biệt thự, tòa nhà văn phòng và nhà máy công nghiệp phức tạp.

• Dịch vụ tận tâm: Khách hàng đánh giá cao HRT ở khâu tư vấn tin cậy, quá trình thi công nhanh gọn và khả năng bàn giao vượt tiến độ đề ra.

10. Những lỗi thường gặp khi thiết kế HVAC sai tiêu chuẩn

Việc lựa chọn đơn vị thiết kế thiếu kinh nghiệm có thể dẫn đến những hệ lụy nghiêm trọng:

• Thiết kế thiếu công suất: Hệ thống luôn chạy quá tải nhưng không mát, dẫn đến tuổi thọ máy giảm nhanh và chi phí điện tăng vọt.

• Bố trí cửa gió sai vị trí: Luồng gió lạnh thổi trực tiếp vào người sử dụng gây khó chịu hoặc tạo ra các vùng nóng cục bộ trong phòng.

• Bỏ qua hệ thống thông gió: Khiến nồng độ khí CO2 tăng cao, gây đau đầu, mất tập trung cho nhân viên văn phòng.

• Không tuân thủ quy định PCCC: Dẫn đến việc công trình không được nghiệm thu và không thể đi vào hoạt động chính thức, gây thiệt hại lớn cho chủ đầu tư.

11. Câu hỏi thường gặp về tiêu chuẩn HVAC tòa nhà

Câu hỏi 1: Tại sao nên ưu tiên áp dụng tiêu chuẩn ASHRAE cho các tòa nhà văn phòng hạng A?

Trả lời: Tiêu chuẩn ASHRAE mang tính quốc tế cao, giúp tòa nhà đạt được độ sạch không khí và hiệu suất năng lượng tốt hơn so với các tiêu chuẩn cơ bản, đồng thời gia tăng uy tín cho dự án khi mời thầu các doanh nghiệp đa quốc gia.

Câu hỏi 2: Thiết kế hệ thống điều hòa trung tâm VRV cần lưu ý gì nhất về phong thủy kiến trúc?

Trả lời: Ngoài yếu tố kỹ thuật, vị trí đặt dàn lạnh âm trần nối ống gió cần tránh các dầm bê tông để không phải hạ trần quá thấp, giữ cho không gian tòa nhà thông thoáng và đảm bảo tính thẩm mỹ cao.

Câu hỏi 3: Chi phí thiết kế hệ thống HVAC thường chiếm bao nhiêu phần trăm giá trị công trình?

Trả lời: Thông thường, chi phí thiết kế và thẩm duyệt dao động từ 2% đến 5% tổng giá trị hệ thống. Tuy nhiên, tại Điều Hòa HRT, chúng tôi thường có chính sách hỗ trợ tư vấn thiết kế miễn phí cho các khách hàng tin tưởng lựa chọn dịch vụ thi công trọn gói.

Câu hỏi 4: Bao lâu thì cần cập nhật lại bản vẽ thiết kế HVAC cho một tòa nhà hiện hữu?

Trả lời: Khi có sự thay đổi về công năng sử dụng (ví dụ từ văn phòng sang nhà hàng) hoặc khi hệ thống đã vận hành trên 10 năm, cần tiến hành khảo sát và thiết kế lại để tối ưu hóa hiệu suất theo các tiêu chuẩn mới nhất.

12. Kết luận và Thông tin liên hệ

Tiêu chuẩn thiết kế HVAC tòa nhà là bộ quy tắc vàng giúp kiến tạo nên những không gian sống và làm việc an toàn, tiện nghi và bền vững. Việc thấu hiểu và áp dụng chính xác các tiêu chuẩn này đòi hỏi sự kết hợp giữa kiến thức chuyên môn sâu và kinh nghiệm thực tiễn phong phú. Điều Hòa HRT tự hào là cộng sự tin cậy, đồng hành cùng quý đối tác trong việc hiện thực hóa những giải pháp HVAC tối ưu nhất cho mọi công trình.
