Trong hệ sinh thái phức tạp của các hệ thống điều hòa không khí và thông gió công nghiệp (HVAC), sự vận hành trơn tru của toàn bộ hệ thống phụ thuộc vào sự phối hợp chính xác của hàng nghìn linh kiện siêu nhỏ. Trong đó, Van điện từ đóng vai trò là cơ cấu chấp hành then chốt, chịu trách nhiệm kiểm soát dòng chảy của môi chất lạnh với độ chính xác tuyệt đối. Điều Hòa HRT, nhà thầu HVAC hàng đầu tại Việt Nam và là đại lý triệu đô của Daikin, xin cung cấp bài phân tích kỹ thuật toàn diện về linh kiện này nhằm hỗ trợ các kỹ sư và chủ đầu tư trong việc tối ưu hóa hiệu suất hệ thống làm lạnh công nghiệp.

1. Định nghĩa chuyên sâu về van điện từ máy lạnh công nghiệp

Van điện từ, hay còn được gọi là solenoid valve, là một thiết bị cơ điện được sử dụng để kiểm soát dòng lưu chất (môi chất lạnh) trong trạng thái lỏng hoặc khí. Thiết bị này hoạt động dựa trên nguyên lý điện từ trường để đóng hoặc mở cửa van một cách tự động khi nhận được tín hiệu điều khiển từ bộ vi xử lý hoặc hệ thống quản lý tòa nhà BMS.

Trong máy lạnh công nghiệp, van điện từ không chỉ đơn thuần là một công tắc đóng ngắt. Nó là mắt xích quyết định tính an toàn cho máy nén và tính hiệu quả của chu trình nhiệt động lực học. Sự hiện diện của linh kiện này giúp ngăn chặn hiện tượng môi chất lạnh lỏng tự do di chuyển vào máy nén khi hệ thống ngừng hoạt động, một trong những nguyên nhân hàng đầu gây ra hư hỏng cơ khí nghiêm trọng.

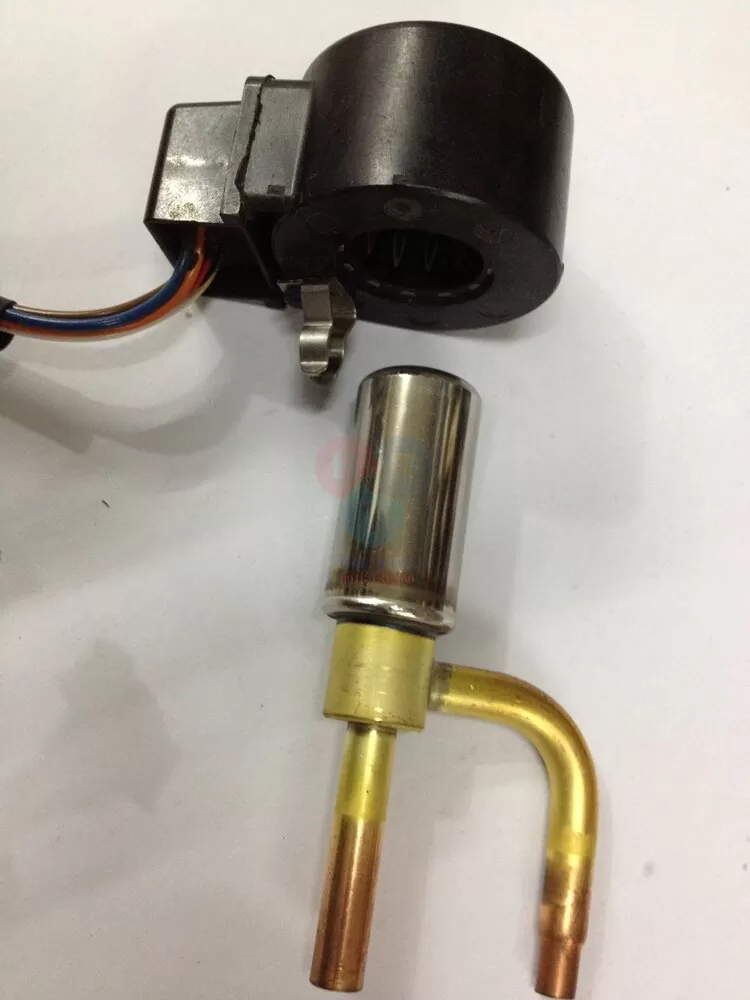

2. Cấu tạo chi tiết của van điện từ trong hệ thống HVAC

Để đảm bảo khả năng chịu áp suất cao và sự ăn mòn của các loại môi chất lạnh hiện đại như R410A, R134a hay R32, van điện từ công nghiệp có cấu tạo vô cùng bền bỉ:

• Thân van (Valve Body): Thường được đúc từ đồng thau chất lượng cao hoặc thép không gỉ. Thân van có các đầu kết nối dạng hàn (Solder) hoặc ren (Flare) để tích hợp vào đường ống đồng.

• Cuộn dây điện từ (Solenoid Coil): Đây là bộ phận chuyển đổi điện năng thành từ năng. Cuộn dây đồng được quấn quanh một ống trụ, bao bọc bởi lớp vỏ nhựa cách điện đạt tiêu chuẩn IP65 hoặc IP67 để chống ẩm và chống cháy nén.

• Trục van (Plunger): Một lõi sắt từ nằm bên trong lòng cuộn dây. Trục van có khả năng di chuyển tịnh tiến cực nhanh để đóng hoặc mở lỗ thoát môi chất.

• Lò xo phản hồi (Spring): Có nhiệm vụ đẩy trục van về vị trí mặc định ngay khi ngắt dòng điện cấp vào cuộn dây.

• Màng van hoặc đĩa van (Diaphragm/Disc): Bộ phận trực tiếp tiếp xúc và ngăn chặn dòng chảy. Đối với các hệ thống công suất lớn, màng van thường được làm từ vật liệu tổng hợp chịu nhiệt và áp suất cao.

3. Nguyên lý hoạt động và các định luật vật lý áp dụng

Nguyên lý vận hành của van điện từ dựa trên hiện tượng cảm ứng điện từ. Khi dòng điện chạy qua cuộn dây, nó thiết lập một từ trường xung quanh lõi sắt. Lực từ trường này sẽ thắng lực đẩy của lò xo và trọng lượng của trục van để thay đổi trạng thái đóng/mở của cửa van.

Lực từ trường tạo ra để kéo trục van được tính toán dựa trên các biến số vật lý phức tạp. Một trong những công thức cơ bản mô tả lực hút từ trường trong solenoid là:

Trong đó:

• n là số vòng dây của cuộn coil.

• I là cường độ dòng điện chạy qua cuộn dây (Ampe).

• $\mu_0$ là độ từ thẩm của môi trường chân không.

• A là diện tích mặt cắt ngang của lõi từ.

• g là khoảng cách giữa trục van và điểm dừng (khe hở không khí).

Dựa vào công thức trên, các hãng sản xuất linh kiện danh tiếng như Carrier, TRANE, DAIKIN, GREE hay YORK mà Điều Hòa HRT đang phân phối đều tối ưu hóa số vòng dây và vật liệu lõi để đảm bảo van hoạt động ổn định ngay cả khi áp suất chênh lệch giữa hai đầu van là rất lớn.

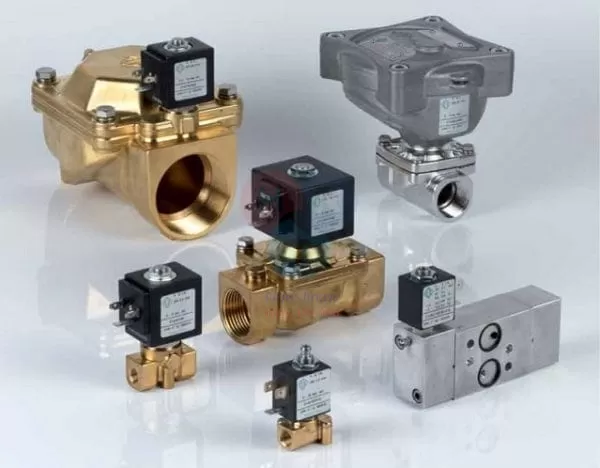

4. Phân loại van điện từ máy lạnh công nghiệp theo cơ chế vận hành

Tùy vào quy mô của hệ thống điều hòa trung tâm như Chiller hay VRV, kỹ sư sẽ lựa chọn loại van phù hợp:

4.1. Van điện từ tác động trực tiếp (Direct Acting)

Trong loại van này, lực từ trường trực tiếp kéo trục van để mở lỗ thoát chính.

• Đặc điểm: Cấu tạo đơn giản, thời gian đáp ứng cực nhanh.

• Ứng dụng: Thường dùng cho các đường ống có kích thước nhỏ và áp suất vừa phải.

4.2. Van điện từ tác động gián tiếp (Pilot Operated)

Loại van này sử dụng sự chênh lệch áp suất của chính môi chất lạnh để hỗ trợ việc đóng mở. Cuộn dây chỉ đóng vai trò mở một lỗ nhỏ (Pilot) để giải phóng áp suất phía trên màng van, từ đó áp suất phía dưới sẽ đẩy màng van lên.

• Đặc điểm: Có thể kiểm soát dòng chảy cực lớn với mức tiêu thụ điện năng của cuộn coil rất thấp.

• Ứng dụng: Phổ biến trong các hệ thống Chiller giải nhiệt nước hoặc các cụm dàn nóng công nghiệp công suất hàng trăm kW.

5. Vai trò then chốt của van điện từ trong chu trình nhiệt động học

Điều Hòa HRT nhấn mạnh rằng van điện từ không chỉ là một linh kiện phụ trợ mà là một thiết bị bảo vệ thông minh:

1. Kiểm soát chu trình Pump-down: Khi hệ thống chuẩn bị dừng, van điện từ trên đường lỏng sẽ đóng trước. Máy nén tiếp tục chạy để hút hết môi chất lạnh ở dàn bay hơi về dàn ngưng. Điều này giúp hệ thống khởi động an toàn ở chu kỳ tiếp theo mà không sợ hiện tượng va đập thủy lực (Liquid Hammer).

2. Điều tiết công suất (Capacity Control): Trong các hệ thống nhiều máy nén hoặc nhiều dàn lạnh, van điện từ giúp phân phối lượng môi chất chính xác đến từng khu vực cần làm lạnh, tối ưu hóa điện năng tiêu thụ.

3. Xả băng (Hot Gas Defrost): Một số hệ thống sử dụng van điện từ để đưa gas nóng trực tiếp vào dàn lạnh nhằm mục đích xả băng nhanh chóng, đảm bảo hiệu suất trao đổi nhiệt.

6. Các thông số kỹ thuật quyết định khi lựa chọn linh kiện

Tại HRT, chúng tôi luôn tư vấn khách hàng dựa trên các thông số kỹ thuật khắt khe để đảm bảo tính đồng bộ:

• Điện áp cuộn Coil: Phổ biến là 24V AC/DC, 110V AC hoặc 220V AC. Việc sử dụng sai điện áp sẽ dẫn đến cháy cuộn dây hoặc van không thể mở.

• Kích thước cổng (Orifice size): Quyết định lưu lượng môi chất đi qua trong một đơn vị thời gian (m3/h hoặc GPM).

• Áp suất làm việc tối đa (MWP): Phải chịu được áp suất cực cao của các loại gas thế hệ mới (có thể lên tới 45-50 bar).

• Dải nhiệt độ hoạt động: Van phải làm việc ổn định từ nhiệt độ âm sâu tại dàn bay hơi đến nhiệt độ cao tại đường gas nóng.

7. Các lỗi thường gặp và quy trình bảo trì chuyên nghiệp

Với kinh nghiệm hơn một thập kỷ thi công HVAC, Điều Hòa HRT đã tổng hợp các lỗi phổ biến liên quan đến van điện từ:

• Cháy cuộn dây (Burned Coil): Thường do cấp sai điện áp, cuộn dây bị ẩm hoặc trục van bị kẹt khiến dòng điện tăng cao đột biến.

• Rò rỉ môi chất tại thân van: Do các gioăng cao su hoặc màng van bị lão hóa sau nhiều năm sử dụng.

• Van không đóng kín: Do mạt sắt hoặc cặn bẩn trong hệ thống bám vào bề mặt đệm của trục van.

Quy trình kiểm tra tại HRT:

1. Sử dụng đồng hồ vạn năng kiểm tra điện trở cuộn dây.

2. Sử dụng thanh nam châm thử để kiểm tra lực hút cơ khí.

3. Kiểm tra độ chênh lệch nhiệt độ giữa hai đầu van để xác định tình trạng tắc nghẽn hoặc rò rỉ.

8. Tại sao nên lựa chọn linh kiện tại Điều Hòa HRT?

HRT (Heat Refrigeration Technology) không chỉ là nhà thầu thi công mà còn là đơn vị cung ứng linh kiện uy tín bậc nhất miền Bắc:

• Danh mục sản phẩm đồ sộ: Chúng tôi cung cấp tới 126 sản phẩm linh kiện điều hòa công nghiệp, đáp ứng mọi nhu cầu thay thế cho các hãng Carrier, TRANE, DAIKIN, GREE, YORK.

• Đội ngũ lãnh đạo chuyên môn cao: Dưới sự dẫn dắt của CEO Đoàn Văn Hoàng cùng các đồng sáng lập Vũ Thị Lan và Nguyễn Việt Cường, HRT luôn đặt chất lượng kỹ thuật lên hàng đầu.

• Văn hóa chất lượng: Mọi linh kiện van điện từ do HRT phân phối đều là hàng chính hãng, có đầy đủ chứng chỉ chất lượng và được kiểm tra nghiêm ngặt trước khi bàn giao.

• Dịch vụ nhanh gọn: Là đại lý triệu đô của Daikin và top 10 nhà thầu xuất sắc, chúng tôi sở hữu quy trình xử lý đơn hàng chuyên nghiệp, có thể cung ứng và lắp đặt vượt tiến độ đề ra cho khách hàng.

=> Xem thêm: Van Tiết Lưu Điều Hòa Trung Tâm: Nguyên Lý, Cấu Tạo Và Giải Pháp Thay Thế Chính Hãng

9. Bảng so sánh các thương hiệu van điện từ phổ biến

10. Những câu hỏi thường gặp về van điện từ (FAQ)

10.1. Có thể thay thế cuộn dây mà không cần tháo thân van không?

Có. Thiết kế của hầu hết các loại van điện từ hiện nay cho phép tháo rời cuộn dây điện từ mà không làm rò rỉ môi chất lạnh. Điều này giúp quá trình bảo trì diễn ra nhanh chóng và tiết kiệm chi phí.

10.2. Tại sao van điện từ của tôi thường xuyên bị kêu rung rè?

Nguyên nhân có thể do điện áp cấp không ổn định, lõi sắt từ bị bẩn hoặc áp suất chênh lệch giữa hai đầu van vượt quá giới hạn thiết kế. Kỹ sư cần kiểm tra lại thông số áp suất và vệ sinh hệ thống lọc gas.

10.3. HRT có hỗ trợ tư vấn lựa chọn mã van thay thế không?

Hoàn toàn có. Đội ngũ kỹ sư của HRT sẽ dựa trên model máy và sơ đồ nguyên lý để tìm ra mã linh kiện tương thích 100%, đảm bảo hệ thống vận hành như mới.

11. Kết luận và Kêu gọi hành động

Van điện từ máy lạnh công nghiệp là một thành phần nhỏ nhưng mang trọng trách lớn trong việc bảo vệ và vận hành hệ thống lạnh. Việc lựa chọn linh kiện chính hãng và được lắp đặt bởi một nhà thầu uy tín là yếu tố quyết định đến sự thành công của mỗi dự án HVAC.

Điều Hòa HRT cam kết mang đến những giải pháp linh kiện và dịch vụ thi công đạt tiêu chuẩn quốc tế, giúp quý khách hàng tối ưu hóa chi phí vận hành và an tâm tuyệt đối về chất lượng không khí.
