Trong hệ thống HVAC, nhiều người thường chú ý đến các thiết bị lớn như máy lạnh, AHU, FCU, Chiller, quạt cấp hoặc quạt hút nhưng lại xem nhẹ vai trò của van gió Damper. Thực tế, Damper là một chi tiết nhỏ trong hệ thống ống gió nhưng ảnh hưởng trực tiếp đến lưu lượng gió, áp suất, khả năng cân bằng hệ thống, độ ồn, điều khiển tự động và an toàn cháy – khói theo thiết kế.

Nếu chọn sai loại van gió HVAC, lắp đặt không đúng vị trí hoặc không cân chỉnh sau thi công, công trình có thể gặp tình trạng thiếu gió, dư gió, khó kiểm soát nhiệt độ, tăng tổn thất áp, phát sinh tiếng ồn hoặc làm hệ thống vận hành không đúng lưu lượng thiết kế. Với các loại van liên quan đến an toàn như Fire Damper, Smoke Damper hoặc Fire/Smoke Damper, việc lựa chọn và nghiệm thu còn cần tuân thủ hồ sơ thiết kế, quy chuẩn, tiêu chuẩn áp dụng và yêu cầu của từng công trình.

Bài viết dưới đây được đội ngũ HRT biên soạn nhằm giúp doanh nghiệp, chủ đầu tư và đội ngũ kỹ thuật hiểu rõ Damper là gì, 10 loại van gió phổ biến trong hệ thống HVAC, vai trò của từng loại và những lưu ý quan trọng khi lựa chọn, lắp đặt, bảo trì hoặc cải tạo hệ thống gió.

Van gió Damper trong HVAC là gì?

Damper là thiết bị được lắp trong hệ thống ống gió, miệng gió hoặc tuyến phân phối không khí để điều chỉnh, đóng/mở, cân bằng hoặc kiểm soát luồng gió theo mục đích thiết kế. Trong tiếng Việt, Damper thường được gọi là van gió, van điều chỉnh gió hoặc cửa gió điều tiết, tùy theo vị trí và chức năng sử dụng.

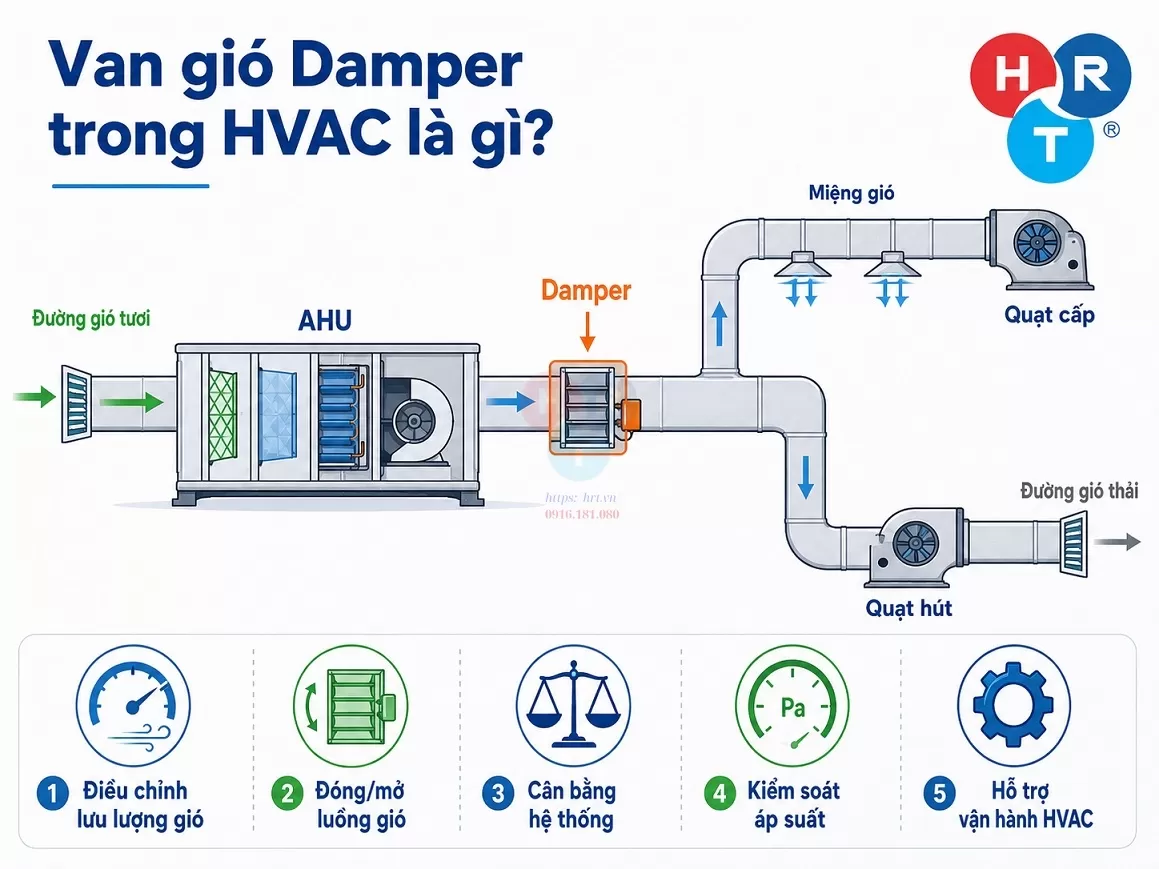

Van gió Damper là gì

Về bản chất, van gió Damper không phải thiết bị tạo lạnh. Damper không làm nhiệm vụ xử lý không khí như AHU, không trao đổi nhiệt như FCU, không tạo nước lạnh như Chiller và cũng không thay thế quạt cấp hoặc quạt hút. Vai trò của Damper nằm ở việc kiểm soát luồng không khí trong hệ thống ống gió để hệ thống vận hành gần hơn với yêu cầu thiết kế.

Trong một hệ thống HVAC hoàn chỉnh, không khí có thể được cấp, hồi, hút thải hoặc cấp gió tươi qua nhiều tuyến ống khác nhau. Mỗi tuyến ống có lưu lượng, áp suất và mục đích sử dụng riêng. Nếu không có Damper phù hợp, việc phân phối gió sẽ khó chính xác. Một số khu vực có thể nhận quá nhiều gió, trong khi khu vực khác lại thiếu gió. Điều này ảnh hưởng đến tiện nghi, hiệu quả vận hành và khả năng cân bằng toàn hệ thống.

Damper có thể xuất hiện ở nhiều vị trí như ống gió cấp, ống gió hồi, ống gió tươi, ống gió thải, nhánh gió, miệng gió trần, khu vực phân vùng, vị trí xuyên tường hoặc khu vực có yêu cầu kiểm soát khói/lửa theo thiết kế. Mỗi vị trí cần loại van gió phù hợp. Không nên dùng một loại Damper cho mọi mục đích vì chức năng, cấu tạo và yêu cầu nghiệm thu của từng loại có thể khác nhau.

Xem Thêm Điều Hòa Công Nghiệp VRV

Xem Thêm Điều Hòa Công Nghiệp Chiller

Xem Thêm Điều Hòa Công Nghiệp Packaged

Vì sao van gió nhỏ nhưng ảnh hưởng lớn đến hệ thống HVAC?

Trong hệ thống HVAC, lưu lượng gió là yếu tố quan trọng. AHU hoặc quạt có thể cấp đủ công suất, nhưng nếu hệ thống ống gió và Damper không được thiết kế, lắp đặt và cân chỉnh đúng, gió vẫn có thể không đến đúng khu vực cần sử dụng. Khi đó, người dùng có thể phản ánh phòng không đủ mát, gió yếu, gió ồn hoặc nhiệt độ giữa các khu vực không đồng đều.

Van gió HVAC ảnh hưởng trực tiếp đến khả năng cân bằng hệ thống. Sau khi thi công, hệ thống ống gió thường cần được kiểm tra và cân chỉnh để từng nhánh gió đạt lưu lượng phù hợp với thiết kế. Các loại van như VCD hoặc Balancing Damper có vai trò quan trọng trong quá trình này. Nếu Damper không được cân chỉnh, hệ thống có thể vận hành lệch so với thiết kế ban đầu.

Damper cũng ảnh hưởng đến áp suất và tiếng ồn trong ống gió. Khi van đóng quá nhiều hoặc đặt ở vị trí không phù hợp, tốc độ gió và tổn thất áp có thể tăng. Điều này có thể gây tiếng rít, rung, ồn tại miệng gió hoặc làm quạt hoạt động trong điều kiện không phù hợp. Trong một số trường hợp, đội vận hành chỉ nghe thấy tiếng ồn tại miệng gió nhưng nguyên nhân lại đến từ van gió bị điều chỉnh sai hoặc hệ thống chưa được cân bằng.

Với các hệ có điều khiển tự động, Damper còn liên quan đến khả năng vận hành theo khu vực. Motorized Damper hoặc Zone Damper có thể đóng/mở theo tín hiệu từ cảm biến, thermostat, bộ điều khiển hoặc BMS. Nếu motor, actuator, cảm biến hoặc logic điều khiển không phù hợp, hệ thống có thể đóng/mở không đúng nhu cầu thực tế.

Ngoài ra, một số loại Damper còn liên quan đến an toàn cháy – khói. Fire Damper, Smoke Damper và Fire/Smoke Damper không chỉ là thiết bị HVAC thông thường, mà là nhóm thiết bị cần được lựa chọn, lắp đặt và nghiệm thu theo hồ sơ thiết kế và yêu cầu pháp lý áp dụng. Vì vậy, khi nói về van chống cháy hoặc van chống khói, không nên xem đây là hạng mục có thể thay đổi tùy tiện trong quá trình thi công.

Xem Thêm HVAC Công Nghiệp: Thành Phần Và Cách Chọn Hệ Phù Hợp

10 loại van gió Damper phổ biến trong hệ thống HVAC

Các loại van gió phổ biến

1. Van điều chỉnh lưu lượng VCD

VCD – Volume Control Damper là loại van dùng để điều chỉnh lưu lượng gió trên tuyến ống hoặc nhánh gió. Đây là một trong những loại van gió HVAC phổ biến trong các hệ thống dùng ống gió. VCD có thể được lắp trên ống gió cấp, ống gió hồi hoặc các nhánh gió cần điều chỉnh lưu lượng theo thiết kế.

Chức năng chính của VCD là giúp điều tiết lượng gió đi qua một nhánh hoặc một khu vực. Khi một nhánh gió nhận quá nhiều lưu lượng, van có thể được điều chỉnh để giảm bớt. Khi một nhánh thiếu gió, việc kiểm tra và điều chỉnh hệ thống có thể giúp phân phối lại lưu lượng phù hợp hơn. Tuy nhiên, việc điều chỉnh VCD cần có cơ sở kỹ thuật, không nên đóng/mở theo cảm tính.

Nếu VCD bị đóng quá nhiều, tổn thất áp trong hệ thống có thể tăng. Điều này có thể gây tiếng ồn, làm quạt hoạt động nặng hơn hoặc khiến các khu vực khác bị ảnh hưởng lưu lượng. Vì vậy, sau khi hệ thống đã cân chỉnh và nghiệm thu, không nên tự ý thay đổi vị trí VCD nếu không kiểm tra lại lưu lượng toàn hệ thống.

2. Van cân bằng gió Balancing Damper

Balancing Damper là van dùng để cân chỉnh lưu lượng gió trong quá trình kiểm tra, điều chỉnh và cân bằng hệ thống. Loại van này thường liên quan đến công tác TAB, tức Testing, Adjusting and Balancing. Mục đích là giúp từng nhánh gió, từng khu vực hoặc từng miệng gió nhận lưu lượng phù hợp với thiết kế.

Về cấu tạo, Balancing Damper có thể gần với VCD trong một số ứng dụng. Điểm khác biệt nằm ở mục đích sử dụng. VCD là tên gọi rộng cho van điều chỉnh lưu lượng, còn Balancing Damper nhấn mạnh vai trò cân bằng hệ thống sau thi công hoặc trong quá trình nghiệm thu.

Trong thực tế, nếu hệ thống bị thiếu gió hoặc dư gió, đội vận hành có thể nghĩ đến việc tăng công suất quạt hoặc thay thiết bị. Tuy nhiên, một nguyên nhân thường gặp là hệ thống chưa được cân bằng đúng. Khi đó, kiểm tra Balancing Damper, VCD, miệng gió và các nhánh ống gió là việc cần thực hiện trước khi kết luận thiết bị chính không đáp ứng.

Sau khi đã cân bằng, vị trí của Balancing Damper cần được ghi nhận rõ. Nếu về sau có thay đổi công năng, thay đổi mặt bằng hoặc cải tạo hệ thống, cần cân chỉnh lại thay vì chỉ điều chỉnh một vài van riêng lẻ.

3. Van điều khiển động cơ Motorized Damper

Motorized Damper là van gió có motor hoặc actuator để đóng, mở hoặc điều tiết tự động. Loại van này thường được sử dụng trong các hệ cần điều khiển theo tín hiệu, chẳng hạn hệ gió tươi, gió hồi, gió thải, phân vùng điều hòa hoặc các tuyến gió tích hợp với BMS.

Trong hệ HVAC hiện đại, Motorized Damper có thể giúp hệ thống vận hành linh hoạt hơn. Ví dụ, một tuyến gió tươi có thể được mở khi khu vực hoạt động và đóng khi không sử dụng. Một khu vực phân vùng có thể được điều khiển theo lịch vận hành hoặc tín hiệu từ cảm biến. Khi kết hợp với điều khiển tự động, Motorized Damper có thể hỗ trợ giảm vận hành không cần thiết trong một số trường hợp phù hợp.

Tuy nhiên, cần phân biệt rõ Motorized Damper với các loại van an toàn cháy – khói. Không phải cứ có motor là van chống cháy hoặc chống khói. Một van gió điều khiển bằng motor chỉ được xem là Fire Damper, Smoke Damper hoặc Fire/Smoke Damper khi đúng loại sản phẩm, đúng chứng nhận, đúng thiết kế và được nghiệm thu theo yêu cầu tương ứng.

Khi sử dụng Motorized Damper, cần kiểm tra tín hiệu điều khiển, nguồn cấp, hành trình đóng/mở, phản hồi trạng thái nếu có và khả năng tích hợp với hệ điều khiển. Nếu actuator lỗi hoặc tín hiệu sai, van có thể không đóng/mở đúng nhu cầu, làm ảnh hưởng đến lưu lượng gió và vận hành của khu vực.

4. Van chống cháy Fire Damper

Fire Damper là van chống cháy được lắp tại các vị trí có yêu cầu ngăn lửa lan truyền qua hệ thống ống gió theo hồ sơ thiết kế. Khi có điều kiện kích hoạt theo thiết kế, van sẽ đóng lại để hạn chế lửa đi qua đường ống gió từ khu vực này sang khu vực khác.

Đây là nhóm thiết bị liên quan trực tiếp đến an toàn công trình, nên cần viết và hiểu đúng. Fire Damper không phải van điều chỉnh lưu lượng thông thường. Việc lắp ở đâu, dùng loại nào, cơ chế kích hoạt ra sao, yêu cầu chịu lửa như thế nào và nghiệm thu thế nào phải dựa trên hồ sơ thiết kế, quy chuẩn, tiêu chuẩn áp dụng và yêu cầu của từng dự án.

Không nên tự ý bỏ Fire Damper để giảm chi phí hoặc thay bằng một loại van gió thông thường. Việc thay đổi thiết bị liên quan đến an toàn cháy – khói cần có cơ sở thiết kế và thẩm quyền phù hợp. Trong quá trình vận hành, Fire Damper cũng cần được kiểm tra theo quy trình bảo trì của công trình để bảo đảm trạng thái hoạt động đúng yêu cầu.

5. Van chống khói Smoke Damper

Smoke Damper là van dùng để kiểm soát hoặc hạn chế khói lan truyền qua hệ thống ống gió theo thiết kế. Trong các tình huống cháy, khói có thể lan nhanh qua đường ống gió nếu không được kiểm soát đúng. Vì vậy, Smoke Damper là một phần quan trọng trong các hệ thống có yêu cầu kiểm soát khói.

Khác với Fire Damper, chức năng chính của Smoke Damper tập trung vào kiểm soát khói. Loại van này thường có cơ cấu điều khiển và có thể liên kết với hệ thống báo cháy hoặc hệ điều khiển khói tùy theo thiết kế. Tuy nhiên, cách hoạt động cụ thể phụ thuộc vào từng công trình, không nên mô tả chung như một quy trình áp dụng cho mọi hệ thống.

Khi lựa chọn Smoke Damper, cần căn cứ vào hồ sơ thiết kế an toàn cháy – khói. Các yếu tố như vị trí lắp, tín hiệu điều khiển, trạng thái thường đóng hoặc thường mở, yêu cầu kiểm tra và nghiệm thu cần được xác định bởi thiết kế và quy định áp dụng. Với nhóm thiết bị này, việc dùng đúng loại quan trọng hơn việc chỉ chọn theo kích thước ống gió.

6. Van chống cháy kết hợp chống khói Fire/Smoke Damper

Fire/Smoke Damper là loại van kết hợp chức năng chống cháy và chống khói trong cùng một thiết bị. Loại này được dùng tại các vị trí có yêu cầu đồng thời về ngăn lửa và kiểm soát khói theo thiết kế. Đây là thiết bị có yêu cầu kỹ thuật cao hơn van gió điều chỉnh thông thường.

Không nên tùy tiện thay thế Fire Damper bằng Fire/Smoke Damper hoặc ngược lại nếu không có chỉ định thiết kế. Mỗi loại van có phạm vi ứng dụng, yêu cầu điều khiển, yêu cầu chịu lửa, yêu cầu kiểm soát khói và yêu cầu nghiệm thu khác nhau. Việc lựa chọn sai có thể ảnh hưởng đến khả năng đáp ứng yêu cầu an toàn của công trình.

Trong quá trình thi công, vị trí lắp Fire/Smoke Damper cần được phối hợp với kết cấu, ống gió, cửa thăm, nguồn điều khiển và khả năng kiểm tra sau này. Nếu lắp đúng thiết bị nhưng không bảo đảm khả năng tiếp cận để bảo trì, việc kiểm tra vận hành về sau sẽ gặp khó khăn.

7. Van ngăn dòng ngược Backdraft Damper

Backdraft Damper, còn gọi là Non-return Damper, là loại van dùng để hạn chế không khí chảy ngược trong hệ thống ống gió. Loại van này thường gặp ở hệ hút gió, xả gió, quạt thải hoặc các tuyến cần tránh dòng khí hồi ngược từ bên ngoài hoặc từ khu vực khác.

Trong hệ thống hút khí thải, van ngăn dòng ngược giúp hạn chế mùi, bụi, khí thải hoặc không khí ngoài trời quay ngược trở lại khu vực sử dụng khi quạt ngừng hoạt động. Với các hệ có nhiều quạt hoặc nhiều tuyến xả chung, Backdraft Damper có thể giúp hạn chế dòng khí đi ngược qua nhánh không hoạt động.

Tuy nhiên, hiệu quả của Backdraft Damper phụ thuộc vào áp suất hệ thống, vị trí lắp đặt, chất lượng sản phẩm và điều kiện vận hành. Nếu chọn sai kích thước, lắp sai hướng hoặc không kiểm tra định kỳ, van có thể kẹt, đóng không kín hoặc gây tổn thất áp lớn. Vì vậy, loại van này cần được xem xét trong tổng thể hệ hút gió hoặc xả gió, không nên chỉ chọn theo đường kính hoặc kích thước ống.

8. Van giảm áp Pressure Relief Damper

Pressure Relief Damper có thể hiểu là van giảm áp hoặc van xả áp đường gió. Loại van này được dùng để xả bớt áp suất không khí hoặc cân bằng áp trong một số không gian, hệ thống hoặc tuyến gió nhất định theo thiết kế. Khi áp suất vượt một ngưỡng vận hành đã xác định, van có thể mở để giảm áp hoặc cho phép không khí thoát ra theo hướng được thiết kế.

Trong HVAC, cần diễn đạt rõ đây là van giảm áp đường gió, tránh nhầm với van giảm áp nước hoặc van trong hệ đường ống chất lỏng. Ứng dụng của Pressure Relief Damper có thể xuất hiện trong các khu vực cần kiểm soát áp suất phòng, hệ thống thông gió hoặc khu vực cần tránh chênh áp quá mức.

Loại van này không nên được dùng tùy tiện để xử lý mọi vấn đề áp suất. Nếu một khu vực bị áp cao hoặc áp thấp bất thường, cần kiểm tra nguyên nhân như lưu lượng cấp – hút không cân bằng, quạt hoạt động sai, cửa đóng mở, ống gió rò rỉ hoặc damper khác đang điều chỉnh sai. Pressure Relief Damper chỉ phát huy đúng vai trò khi được thiết kế phù hợp với mục tiêu kiểm soát áp suất của công trình.

9. Van phân vùng Zone Damper

Zone Damper là van gió dùng để điều khiển luồng gió theo từng khu vực. Loại van này thường được phối hợp với thermostat, cảm biến, bộ điều khiển hoặc BMS để đóng/mở hoặc điều tiết gió theo nhu cầu vận hành của từng zone. Zone Damper thường xuất hiện trong các công trình cần phân vùng điều hòa hoặc thông gió theo lịch sử dụng.

Ví dụ, một văn phòng có phòng họp, khu làm việc chung và khu phụ trợ có thể có nhu cầu sử dụng khác nhau trong ngày. Nếu tất cả khu vực đều được cấp gió như nhau, hệ thống có thể cấp dư gió cho khu vực ít sử dụng hoặc thiếu gió cho khu vực đông người. Zone Damper giúp hệ thống có thêm khả năng điều khiển theo từng khu vực, nếu thiết kế ống gió và điều khiển cho phép.

Tuy nhiên, Zone Damper chỉ hiệu quả khi được thiết kế đồng bộ với AHU, quạt, ống gió, cảm biến và logic điều khiển. Nếu chỉ lắp thêm van phân vùng nhưng quạt không điều chỉnh, áp suất ống gió không được kiểm soát hoặc cảm biến đặt sai vị trí, hệ thống có thể phát sinh tiếng ồn, áp suất cao hoặc phân phối gió không ổn định.

10. Van cho miệng gió trần OBD

OBD – Opposed Blade Damper là loại van thường được lắp sau miệng gió trần, diffuser hoặc grille để tinh chỉnh lưu lượng gió tại điểm cấp hoặc hồi. Loại van này giúp điều chỉnh cục bộ lượng gió đi qua từng miệng gió, hỗ trợ quá trình cân chỉnh tại khu vực sử dụng.

OBD thường có kích thước nhỏ hơn so với các van lắp trên tuyến ống chính hoặc nhánh lớn. Thiết bị này phù hợp để tinh chỉnh lưu lượng ở từng miệng gió, đặc biệt trong các khu vực cần phân phối gió đều. Tuy nhiên, OBD không thay thế cho việc cân bằng toàn hệ thống. Nếu hệ thống ống gió đã mất cân bằng lớn, chỉ chỉnh OBD tại miệng gió có thể không xử lý được nguyên nhân chính.

Khi dùng OBD, cần chú ý đến tiếng ồn và hướng gió. Nếu van bị đóng quá nhiều tại miệng gió, tốc độ gió qua khe có thể tăng, gây tiếng rít hoặc cảm giác gió thổi khó chịu. Vì vậy, OBD nên được dùng như công cụ tinh chỉnh cuối cùng sau khi hệ thống ống gió và các nhánh chính đã được cân bằng hợp lý.

Lựa chọn đúng Damper giúp hệ thống HVAC vận hành hiệu quả như thế nào?

Lựa chọn đúng van gió HVAC giúp hệ thống phân phối gió gần hơn với lưu lượng thiết kế. Khi từng nhánh gió, từng khu vực và từng miệng gió được điều chỉnh phù hợp, hệ thống có điều kiện vận hành ổn định hơn. Điều này giúp giảm tình trạng khu vực thiếu gió, dư gió hoặc nhiệt độ không đồng đều.

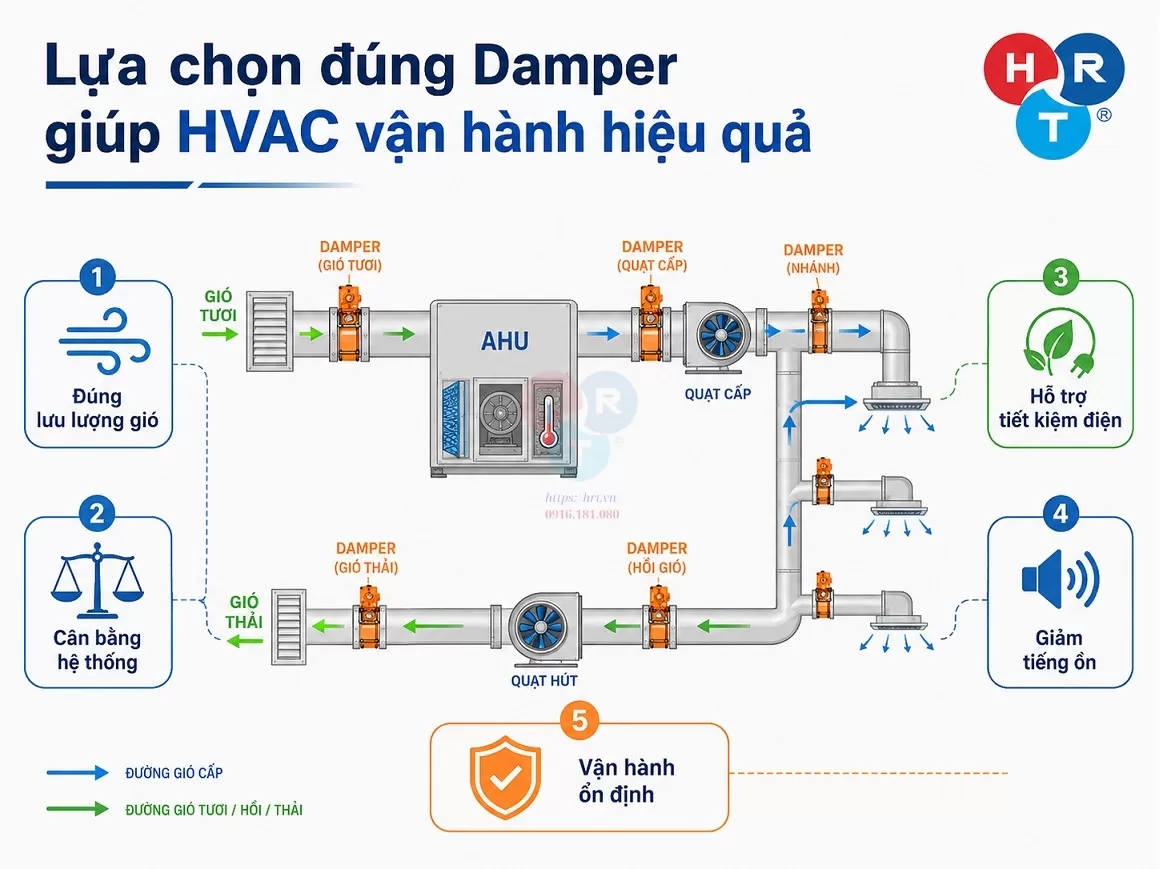

Lựa chọn đúng Damper giúp HVAC vận hành hiệu quả

Damper cũng hỗ trợ công tác cân bằng hệ thống. Với các công trình sử dụng AHU, quạt cấp, quạt hút, thông gió, cấp gió tươi hoặc hút khí thải, việc cân chỉnh lưu lượng là cần thiết để bảo đảm không khí được phân phối đúng khu vực. Nếu không có van điều chỉnh hoặc van cân bằng phù hợp, việc TAB sẽ khó thực hiện chính xác.

Trong một số ứng dụng, Damper có thể hỗ trợ tiết kiệm điện năng vận hành. Điều này thường xảy ra khi hệ thống có khả năng đóng/mở hoặc điều chỉnh lưu lượng theo nhu cầu thực tế, đặc biệt khi kết hợp với điều khiển tự động, phân vùng vận hành hoặc BMS. Tuy nhiên, không nên khẳng định mọi loại Damper đều giúp tiết kiệm điện. Fire Damper hoặc Smoke Damper có mục tiêu chính là an toàn cháy – khói, không phải tối ưu năng lượng.

Lựa chọn đúng Damper cũng có thể hỗ trợ giảm tiếng ồn nếu hệ thống được thiết kế và cân chỉnh đúng. Damper chọn sai loại, lắp sai vị trí hoặc đóng quá nhiều có thể gây tiếng ồn. Ngược lại, khi chọn đúng kích thước, đúng chức năng và điều chỉnh hợp lý, hệ thống có thể vận hành ổn định hơn.

Ngoài ra, Damper có thể hỗ trợ bảo vệ thiết bị trong điều kiện phù hợp. Khi lưu lượng và áp suất được kiểm soát, quạt, AHU và các thiết bị liên quan có thể vận hành trong điều kiện hợp lý hơn. Tuy nhiên, tuổi thọ thiết bị còn phụ thuộc vào nhiều yếu tố như thiết kế, chất lượng thiết bị, bảo trì, tải vận hành và điều kiện môi trường.

Xem Thêm Bảo Trì Hệ Thống HVAC Giải Pháp Toàn Diện Cho Doanh Nghiệp

Sai lầm thường gặp khi chọn và lắp Damper trong HVAC

Sai lầm đầu tiên là chỉ chọn Damper theo kích thước ống gió. Kích thước là yếu tố cần thiết nhưng chưa đủ. Khi chọn van gió HVAC, cần xem chức năng sử dụng, lưu lượng, áp suất, vị trí lắp, yêu cầu điều khiển, độ kín, vật liệu, khả năng bảo trì và yêu cầu an toàn nếu có.

Sai lầm thứ hai là nhầm Motorized Damper với Fire Damper hoặc Smoke Damper. Một van có actuator chỉ chứng minh rằng van có thể đóng/mở bằng tín hiệu điều khiển. Điều đó không có nghĩa van đáp ứng yêu cầu chống cháy hoặc chống khói. Nhóm thiết bị an toàn cháy – khói cần đúng chủng loại, đúng hồ sơ thiết kế và đúng yêu cầu nghiệm thu.

Sai lầm thứ ba là lắp Damper nhưng không cân chỉnh lưu lượng. Trong nhiều công trình, van đã được lắp đúng vị trí nhưng hệ thống vẫn thiếu gió hoặc dư gió vì chưa thực hiện cân bằng sau lắp đặt. Damper chỉ phát huy vai trò khi được điều chỉnh dựa trên lưu lượng thực tế, không phải chỉ lắp đặt cơ học là đủ.

Sai lầm thứ tư là tự ý điều chỉnh Damper sau nghiệm thu. Khi một van bị đóng hoặc mở thêm, lưu lượng ở các nhánh khác có thể thay đổi theo. Vì vậy, nếu cần điều chỉnh, nên kiểm tra lại toàn hệ thống thay vì chỉ xử lý một điểm riêng lẻ.

Sai lầm thứ năm là bỏ qua bảo trì. Damper có thể bị kẹt, bám bụi, sai vị trí, hỏng actuator hoặc mất tín hiệu điều khiển theo thời gian. Với Fire Damper, Smoke Damper và Fire/Smoke Damper, việc kiểm tra càng quan trọng vì liên quan đến yêu cầu an toàn của công trình. Lịch kiểm tra cần theo quy trình vận hành, hồ sơ kỹ thuật và yêu cầu áp dụng tại từng dự án.

Khi nào công trình cần kiểm tra hoặc cải tạo hệ thống Damper?

Công trình nên kiểm tra hệ thống Damper khi một số khu vực bị thiếu gió hoặc dư gió. Nếu cùng một hệ AHU hoặc quạt nhưng khu vực này quá lạnh, khu vực khác không đủ mát, nguyên nhân có thể đến từ hệ thống ống gió, miệng gió, VCD, Balancing Damper hoặc quá trình cân chỉnh chưa phù hợp.

Khi hệ thống phát sinh tiếng ồn bất thường tại miệng gió hoặc trong ống gió, Damper cũng là hạng mục cần kiểm tra. Van đóng quá nhiều, áp suất ống gió cao, tốc độ gió lớn hoặc vị trí lắp không phù hợp đều có thể gây tiếng ồn. Trong trường hợp này, không nên chỉ thay miệng gió hoặc giảm tốc quạt nếu chưa kiểm tra nguyên nhân tổng thể.

Khi công trình thay đổi công năng, hệ thống Damper có thể cần được cân chỉnh lại. Văn phòng tăng mật độ nhân sự, nhà máy thay đổi dây chuyền, khách sạn thay đổi khu chức năng hoặc showroom thay đổi bố trí đều có thể làm thay đổi nhu cầu gió. Nếu vẫn giữ cài đặt Damper cũ, hệ thống có thể không còn phù hợp với nhu cầu hiện tại.

Với các hệ có điều khiển tự động, cần kiểm tra khi BMS báo lỗi actuator, van không phản hồi hoặc khu vực vận hành không đúng lịch. Motorized Damper và Zone Damper phụ thuộc vào tín hiệu điều khiển, cảm biến và nguồn cấp. Nếu một thành phần lỗi, van có thể không đóng/mở đúng yêu cầu.

Đối với các Damper liên quan đến an toàn cháy – khói, công trình cần kiểm tra theo yêu cầu vận hành, bảo trì và nghiệm thu áp dụng. Không nên đợi đến khi có sự cố mới rà soát Fire Damper hoặc Smoke Damper, vì đây là nhóm thiết bị cần sẵn sàng theo yêu cầu thiết kế.

Xem Thêm Thiết Kế HVAC: Quy Trình Và Lưu Ý Cho Công Trình

HRT tiếp cận giải pháp Damper trong HVAC theo hướng nào?

Với HRT, việc lựa chọn và xử lý van gió HVAC cần bắt đầu từ khảo sát hệ thống thực tế. Mỗi công trình có cấu trúc ống gió, AHU, FCU, quạt, lưu lượng, áp suất, công năng và yêu cầu vận hành khác nhau. Vì vậy, không nên chọn Damper chỉ theo tên gọi hoặc kích thước, mà cần xác định đúng mục đích sử dụng của từng vị trí.

HRT thi công hệ thống Điều Hòa Thông Gió

Trong phạm vi dịch vụ đã cung cấp, HRT hoạt động với các hạng mục liên quan đến VRV/VRF, Chiller, AHU, FCU, điều hòa công nghiệp, điều hòa nhà xưởng, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động, giải pháp tiết kiệm năng lượng, bảo trì, bảo dưỡng, cải tạo và tối ưu hệ thống HVAC. Với hệ thống Damper, các hạng mục liên quan trực tiếp thường nằm ở hệ ống gió, thông gió, cấp gió tươi, hút khí thải, AHU, điều khiển tự động và tối ưu vận hành.

Cách tiếp cận phù hợp là xác định rõ van dùng để điều chỉnh lưu lượng, cân bằng gió, đóng/mở tự động, ngăn dòng ngược, xả áp, phân vùng hay phục vụ yêu cầu an toàn cháy – khói theo thiết kế. Mỗi mục đích cần loại van, vị trí lắp, phương án điều khiển và yêu cầu kiểm tra khác nhau.

Với các hệ có Motorized Damper, Zone Damper hoặc tích hợp BMS, HRT cần xem xét logic điều khiển, tín hiệu cảm biến, lịch vận hành và trạng thái phản hồi của thiết bị. Nếu hệ thống vận hành chưa ổn định, cần kiểm tra đồng thời AHU, quạt, ống gió, miệng gió, damper và điều khiển, không nên chỉ thay một thiết bị riêng lẻ khi chưa xác định nguyên nhân.

HRT có thể đồng hành cùng doanh nghiệp trong khảo sát, tư vấn, thiết kế, thi công, nghiệm thu, bảo trì, cải tạo và tối ưu hệ thống HVAC theo nhu cầu thực tế của công trình. Với tinh thần Hiểu Đúng – Rõ Ràng – Tận Tâm, HRT chú trọng việc hiểu đúng hiện trạng, làm rõ phạm vi giải pháp và triển khai phù hợp với yêu cầu kỹ thuật của từng công trình.

Tuy nhiên, hiệu quả của Damper không nên được cam kết bằng những tuyên bố tuyệt đối khi chưa khảo sát. Việc chọn đúng van gió giúp hệ thống có điều kiện vận hành đúng thiết kế hơn, nhưng kết quả thực tế còn phụ thuộc vào thiết kế ống gió, thiết bị, điều khiển, cân chỉnh, nghiệm thu và bảo trì.

Kết luận

Van gió Damper là chi tiết nhỏ nhưng có vai trò quan trọng trong hệ thống HVAC. Mỗi loại Damper có chức năng riêng, từ điều chỉnh lưu lượng, cân bằng gió, điều khiển tự động, ngăn dòng ngược, xả áp, phân vùng đến hỗ trợ an toàn cháy – khói theo thiết kế. Chọn đúng loại van gió giúp hệ thống phân phối gió hợp lý hơn, vận hành ổn định hơn và hỗ trợ tiết kiệm năng lượng trong những ứng dụng phù hợp.

Tuy nhiên, Damper không phải thiết bị có thể chọn tùy ý. Để hệ thống hoạt động hiệu quả, cần xem xét đầy đủ chức năng van, vị trí lắp đặt, lưu lượng, áp suất, khả năng điều khiển, yêu cầu nghiệm thu, công tác cân bằng gió và bảo trì sau bàn giao. Với nhóm Fire Damper, Smoke Damper và Fire/Smoke Damper, việc lựa chọn càng cần tuân thủ hồ sơ thiết kế và yêu cầu an toàn của từng công trình.

Nếu doanh nghiệp cần khảo sát, tư vấn, thiết kế, thi công, bảo trì, cải tạo hoặc tối ưu hệ thống HVAC liên quan đến AHU, FCU, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động hoặc giải pháp tiết kiệm năng lượng, HRT có thể đồng hành từ đánh giá hiện trạng, lựa chọn giải pháp đến triển khai kỹ thuật theo nhu cầu thực tế của công trình.

Thông tin liên hệ

Công Ty Điều Hòa Thông Gió HRT
Địa chỉ: Số 9TT7 Đường Foresa 7A, KĐT Sinh Thái Tasco, Phường Xuân Phương, TP Hà Nội, Việt Nam
Hotline: 0916 181 080
Email: CEO@hrt.vn

FAQ về van gió Damper trong hệ thống HVAC

Damper trong HVAC là gì?

Damper là van gió lắp trong hệ thống ống gió HVAC nhằm điều chỉnh, cân bằng, đóng/mở hoặc kiểm soát luồng không khí theo mục đích thiết kế. Damper không phải thiết bị tạo lạnh mà là thiết bị hỗ trợ kiểm soát luồng gió trong hệ thống.

Van gió VCD dùng để làm gì?

VCD – Volume Control Damper dùng để điều chỉnh lưu lượng gió trên tuyến ống hoặc nhánh gió. Thiết bị này thường được dùng để hỗ trợ cân chỉnh lưu lượng theo thiết kế và giúp phân phối gió phù hợp hơn giữa các khu vực.

Balancing Damper khác VCD như thế nào?

Balancing Damper và VCD có thể gần nhau về cấu tạo trong một số ứng dụng. Tuy nhiên, Balancing Damper nhấn mạnh vai trò cân bằng lưu lượng trong quá trình TAB hoặc nghiệm thu hệ thống, còn VCD là tên gọi chung cho van điều chỉnh lưu lượng gió.

Motorized Damper có phải van chống cháy không?

Không nhất thiết. Motorized Damper là van gió điều khiển bằng motor hoặc actuator. Van chống cháy hoặc van chống khói phải đúng chủng loại, chứng nhận, thiết kế và yêu cầu nghiệm thu riêng. Không nên nhầm mọi van có motor với van chống cháy hoặc chống khói.

Fire Damper và Smoke Damper khác nhau thế nào?

Fire Damper chủ yếu dùng để hạn chế lửa lan qua hệ ống gió tại vị trí thiết kế, còn Smoke Damper dùng để kiểm soát hoặc hạn chế khói lan truyền. Việc sử dụng loại nào phải theo hồ sơ thiết kế và yêu cầu an toàn cháy – khói của công trình.

Van gió có giúp tiết kiệm điện không?

Van gió có thể hỗ trợ tiết kiệm điện trong một số ứng dụng như điều khiển lưu lượng, phân vùng hoặc đóng/mở theo nhu cầu. Tuy nhiên, hiệu quả thực tế phụ thuộc vào thiết kế, AHU hoặc quạt, BMS, cân chỉnh lưu lượng và cách vận hành hệ thống.

Khi nào cần kiểm tra hệ thống Damper?

Cần kiểm tra hệ thống Damper khi công trình bị thiếu gió, dư gió, phát sinh tiếng ồn, thay đổi công năng, BMS báo lỗi actuator hoặc cần rà soát các van liên quan đến an toàn cháy – khói theo yêu cầu vận hành.
