Van tiết lưu (expansion valve) là một trong bốn linh kiện cốt lõi của hệ thống lạnh và điều hòa không khí, cùng với máy nén, dàn ngưng và dàn bay hơi. Tuy nhiên, đây cũng là linh kiện ít được chú ý nhất và thường chỉ được 'nhớ đến' khi hệ thống gặp sự cố. Hiểu rõ cấu tạo và nguyên lý hoạt động của van tiết lưu giúp kỹ sư và kỹ thuật viên chẩn đoán, bảo trì và thay thế đúng cách.

HRT – với kho linh kiện HVAC hơn 126 sản phẩm từ Carrier, Trane, Daikin, Gree và York – chia sẻ kiến thức chuyên sâu về cấu tạo van tiết lưu để giúp đội ngũ kỹ thuật hiểu và xử lý hiệu quả hơn trong thực tế vận hành.

Van Tiết Lưu Là Gì? Chức Năng Trong Hệ Thống Lạnh

Van tiết lưu thực hiện hai chức năng đồng thời và không thể tách rời: thứ nhất là giảm áp suất môi chất lạnh từ áp suất cao (sau dàn ngưng) xuống áp suất thấp (trước dàn bay hơi), tạo ra điều kiện nhiệt động để môi chất bay hơi ở nhiệt độ thấp; thứ hai là điều chỉnh lưu lượng môi chất đi vào dàn bay hơi phù hợp với tải lạnh thực tế, đảm bảo dàn bay hơi hoạt động hiệu quả.

Nếu lưu lượng quá lớn, môi chất không kịp bay hơi hết trong dàn và chạy về máy nén ở dạng lỏng – gây ngập lỏng, phá hủy máy nén. Nếu lưu lượng quá nhỏ, dàn bay hơi thiếu môi chất, không đủ lạnh và máy nén chạy ở áp suất hút thấp bất thường – gây quá nhiệt máy nén.

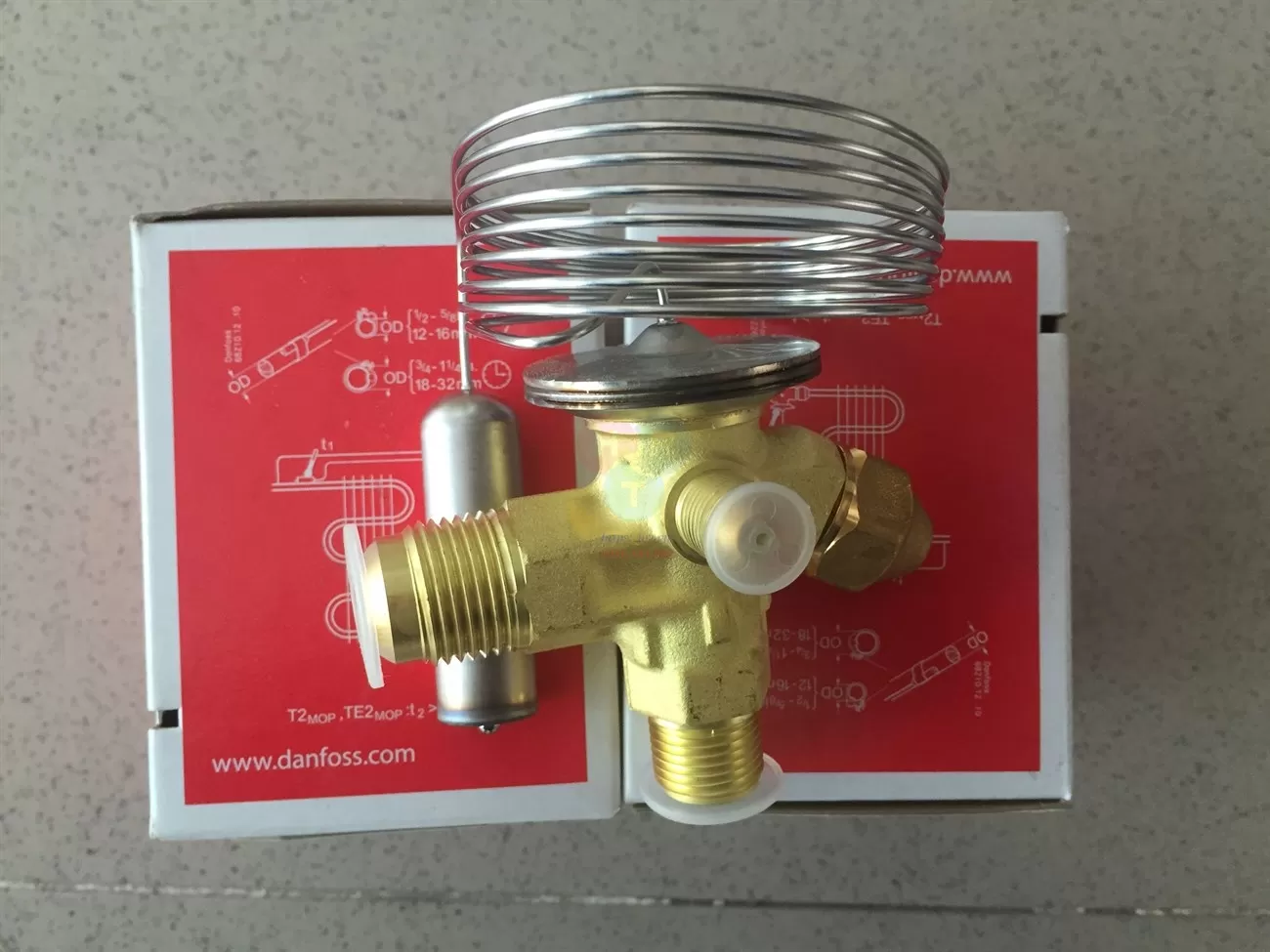

Cấu Tạo Chi Tiết Van Tiết Lưu Nhiệt (TXV – Thermostatic Expansion Valve)

TXV là loại van tiết lưu phổ biến và quan trọng nhất trong HVAC công nghiệp. Đây là thiết bị cơ học chính xác với nhiều bộ phận phối hợp nhịp nhàng:

1. Thân van (Valve Body)

Thân van là phần kết cấu chính, thường được đúc từ đồng thau (brass) hoặc đồng đỏ (bronze) vì vật liệu này có khả năng chống ăn mòn tốt với môi chất lạnh và dầu bôi trơn. Thân van có hai cổng chính: cổng vào (inlet) nối với đường lỏng cao áp từ dàn ngưng và cổng ra (outlet) nối với dàn bay hơi. Bên trong thân van có khoang van nơi viên bi hoặc nón van ngăn cách hai phía áp suất.

2. Nón van hoặc viên bi van (Valve Cone/Ball)

Đây là chi tiết tiết lưu chính – phần tạo ra tổn thất áp suất của van. Nón van (hoặc viên bi) được chế tạo cực kỳ chính xác và di chuyển lên xuống để thay đổi diện tích tiết diện dòng chảy. Khi nón van đóng hoàn toàn, không có môi chất đi qua. Khi nón van mở hoàn toàn, môi chất chảy qua tự do. Trong vận hành bình thường, nón van ở vị trí trung gian, điều chỉnh liên tục theo tải lạnh thực tế.

3. Lò xo điều chỉnh (Adjusting Spring)

Lò xo điều chỉnh nằm bên dưới màng ngăn, tạo ra lực đóng van để cân bằng với áp suất của hệ thống cảm nhiệt. Lò xo này có thể được điều chỉnh bằng vít điều chỉnh (adjusting screw) ở đáy van để thay đổi độ quá nhiệt thiết lập (superheat setpoint). Trong nhà máy, van thường được đặt ở độ quá nhiệt 5–8°C – kỹ thuật viên có thể điều chỉnh trong dải 3–15°C tùy yêu cầu hệ thống.

4. Màng ngăn (Diaphragm)

Màng ngăn là bộ phận trung tâm của cơ chế điều khiển TXV. Đây là màng kim loại mỏng (thường bằng thép không gỉ) nằm giữa khoang cảm biến phía trên và khoang van phía dưới. Màng ngăn phân tách hai vùng áp suất: áp suất của hệ thống cảm nhiệt (phía trên) và áp suất bay hơi cộng lực lò xo (phía dưới). Sự chênh lệch áp suất hai phía màng ngăn quyết định vị trí mở/đóng của nón van thông qua cần đẩy (push rod).

5. Đầu cảm nhiệt (Sensing Bulb)

Đầu cảm nhiệt là bầu đồng nhỏ (thường đường kính 12–20mm, dài 50–100mm) chứa đầy chất cảm nhiệt (thường là cùng loại môi chất với hệ thống hoặc loại môi chất đặc biệt). Đầu cảm nhiệt được kẹp chặt vào đường hút của máy nén (ống đồng) ngay sau dàn bay hơi bằng kẹp kim loại chuyên dụng, đảm bảo tiếp xúc nhiệt tốt.

Khi nhiệt độ hơi hút thay đổi, nhiệt độ đầu cảm nhiệt thay đổi theo, làm áp suất chất cảm nhiệt trong bầu thay đổi. Áp suất này được truyền qua ống mao dẫn (capillary tube) dài 0,5–3m đến khoang phía trên màng ngăn, tạo ra lực điều khiển vị trí van.

6. Ống mao dẫn (Capillary Tube Connection)

Ống mao dẫn là ống đồng có đường kính trong rất nhỏ (1–2mm) kết nối đầu cảm nhiệt với khoang trên màng ngăn. Ống mao dẫn dài 0,5–3m để cho phép đầu cảm nhiệt được đặt ở vị trí thuận tiện trên đường hút, cách xa thân van. Khi lắp đặt, ống mao dẫn không được kẹp chặt quá sẽ làm vỡ hoặc móp ống, gây hỏng van.

7. Cổng cân bằng ngoài (External Equalizer Port)

Trong van TXV tiêu chuẩn, áp suất tham chiếu ở phía dưới màng ngăn là áp suất cổng ra (outlet) của van – còn gọi là cân bằng trong (internal equalizer). Tuy nhiên, dàn bay hơi có nhiều đường song song (nhiều lượt ống) sẽ có tổn thất áp suất đáng kể từ đầu vào đến đầu ra dàn.

Với những dàn bay hơi như vậy, van TXV có cổng cân bằng ngoài (external equalizer) sẽ được dùng: cổng này kết nối trực tiếp đến áp suất tại đầu ra dàn bay hơi (ngay trước đầu cảm nhiệt), không phải áp suất cổng ra van. Điều này đảm bảo van điều chỉnh theo áp suất thực tế tại điểm cảm nhiệt, tránh đặt quá nhiệt quá cao và hiệu suất dàn kém.

Cấu Tạo Van Tiết Lưu Điện Tử (EEV – Electronic Expansion Valve)

EEV là thế hệ van tiết lưu hiện đại hơn TXV, được sử dụng trong toàn bộ hệ thống VRV/VRF và nhiều Chiller thế hệ mới. Cấu tạo EEV hoàn toàn khác TXV:

1. Vỏ van và cơ cấu van

Vỏ van EEV thường bằng đồng hoặc thép không gỉ. Bên trong có cơ cấu van dạng kim (needle valve) hoặc van cầu (ball valve) nhỏ gọn. Khác với TXV hoạt động theo nguyên lý cơ học, EEV sử dụng động cơ bước (stepper motor) để điều khiển vị trí van.

2. Động cơ bước (Stepper Motor)

Đây là trái tim của EEV – động cơ điện đặc biệt quay từng bước nhỏ chính xác khi nhận xung điện từ bộ điều khiển. Mỗi xung tương ứng với một góc quay nhất định (thường 1,8°/bước hoặc 0,9°/bước), cho phép điều chỉnh vị trí van với độ phân giải cực kỳ cao (thường 500–2.000 bước từ đóng hoàn toàn đến mở hoàn toàn). Động cơ bước được gắn kín hoàn toàn bên trong vỏ van chịu áp, không cần gioăng làm kín trục quay ra ngoài – loại bỏ hoàn toàn nguy cơ rò rỉ qua trục van.

3. Bộ điều khiển điện tử (Electronic Controller)

Không nằm trong thân van mà là thiết bị riêng biệt (thường là bo mạch điều khiển của hệ thống VRF hoặc Chiller). Bộ điều khiển nhận tín hiệu từ cảm biến nhiệt độ và áp suất, tính toán độ quá nhiệt thực tế và gửi tín hiệu xung đến động cơ bước để điều chỉnh vị trí van. Thuật toán điều khiển PID (Proportional-Integral-Derivative) cho phép EEV phản hồi nhanh hơn TXV cơ học nhiều lần.

4. Cảm biến nhiệt độ và áp suất

EEV làm việc kết hợp với ít nhất hai cảm biến: cảm biến nhiệt độ gắn ở đầu ra dàn bay hơi (đo nhiệt độ hơi hút) và cảm biến áp suất đo áp suất hút. Từ hai giá trị này, bộ điều khiển tính được nhiệt độ bão hòa tương ứng với áp suất hút và suy ra độ quá nhiệt thực tế để điều chỉnh van.

So Sánh TXV Và EEV

Dấu Hiệu Nhận Biết Van Tiết Lưu Có Vấn Đề

•        TXV bị tắc (bẩn, đóng băng): Áp suất hút giảm thấp bất thường, công suất lạnh giảm mạnh, dàn bay hơi có thể đóng băng một phần.

•        TXV mở quá rộng (ngập lỏng): Hơi hút về máy nén ở nhiệt độ thấp, độ quá nhiệt gần bằng 0, máy nén rung lắc và phát tiếng gõ.

•        TXV bị bẩn lõi lọc (strainer): Chênh lệch áp suất qua van lớn bất thường, tiếng hú nhẹ qua van.

•        EEV không nhận tín hiệu điều khiển: Hệ thống VRF báo lỗi E3 hoặc H6, nhiệt độ phòng không đạt setpoint mặc dù máy nóng hoạt động bình thường.

•        EEV bị kẹt cơ học: Hệ thống không thể điều chỉnh lưu lượng, một số phòng quá lạnh hoặc không đủ lạnh.

HRT – Cung Cấp Van Tiết Lưu Chính Hãng Và Dịch Vụ Thay Thế Chuyên Nghiệp

HRT duy trì kho linh kiện van tiết lưu chính hãng từ Carrier, Trane, Daikin, Gree và York – đủ chủng loại TXV và EEV cho các hệ thống HVAC thông dụng tại thị trường Việt Nam. Đội ngũ kỹ thuật viên của HRT có đầy đủ thiết bị đo (manifold gauge, nhiệt kế điện tử, thiết bị dò gas) và kinh nghiệm thực tế để chẩn đoán đúng và thay thế van tiết lưu đúng quy trình, đảm bảo hệ thống hoạt động trở lại tối ưu.

Chất Môi Giới Trong Hệ Thống Lạnh Là Gì? Phân Loại, Tính Chất Và Ứng Dụng

Trong kỹ thuật nhiệt lạnh, thuật ngữ 'chất môi giới' thường xuất hiện trong giáo trình, tài liệu kỹ thuật và trong lời giải thích của kỹ sư. Tuy nhiên, không phải ai cũng hiểu chính xác chất môi giới là gì, phân biệt như thế nào với 'môi chất lạnh', và tại sao lựa chọn chất môi giới đúng lại quan trọng đến vậy trong thiết kế hệ thống HVAC.

Bài viết này giải thích đầy đủ, có hệ thống về khái niệm chất môi giới trong kỹ thuật lạnh, đặc tính của các loại chất môi giới phổ biến và hướng dẫn chọn lựa phù hợp cho từng ứng dụng.

Chất Môi Giới Là Gì? Phân Biệt Với Môi Chất Lạnh

Trong kỹ thuật nhiệt, 'chất môi giới' (heat transfer medium hoặc secondary refrigerant) là thuật ngữ chỉ bất kỳ chất nào được sử dụng để truyền dẫn nhiệt từ nơi này đến nơi khác. Định nghĩa này rất rộng – về mặt lý thuyết, cả môi chất lạnh cũng là một dạng chất môi giới.

Tuy nhiên, trong thực tế kỹ thuật HVAC Việt Nam, 'chất môi giới' thường được dùng theo nghĩa hẹp hơn để chỉ các chất truyền nhiệt thứ cấp (secondary coolant) – tức là chất lỏng trung gian được làm lạnh bởi hệ thống lạnh trung tâm (Chiller) và sau đó phân phối đến các thiết bị sử dụng lạnh (AHU, FCU, thiết bị công nghệ) để làm mát. Chất môi giới trong nghĩa này không thay đổi trạng thái trong quá trình truyền nhiệt – nó chỉ đơn giản là thu nhiệt, nóng lên, được bơm về Chiller làm lạnh trở lại và tiếp tục tuần hoàn.

Tại Sao Cần Sử Dụng Chất Môi Giới Thứ Cấp?

Trong các hệ thống lạnh quy mô nhỏ (điều hòa dân dụng, VRV/VRF), môi chất lạnh có thể phân phối trực tiếp đến tất cả các dàn lạnh qua đường ống đồng. Tuy nhiên, với hệ thống quy mô lớn (Chiller công suất hàng trăm Ton lạnh, nhà máy rộng hàng nghìn mét vuông), việc dẫn môi chất lạnh trực tiếp đến tất cả điểm sử dụng gặp nhiều bất lợi:

•        Rủi ro rò rỉ môi chất: Đường ống môi chất lạnh rất dài, nhiều mối hàn, nguy cơ rò rỉ cao. Môi chất lạnh đắt tiền và một số loại có hại cho môi trường.

•        Áp suất cao: Đường ống môi chất phải chịu áp suất cao (15–40 bar tùy loại môi chất), đòi hỏi đường ống dày, van chịu áp – chi phí cao.

•        Hạn chế khoảng cách: Hệ thống VRV/VRF giới hạn tổng chiều dài đường ống môi chất khoảng 100–165m. Nhà máy lớn không thể đáp ứng điều kiện này.

•        Phức tạp trong phân phối: Khi cần phân phối lạnh đến hàng chục hay hàng trăm điểm sử dụng, hệ thống đường ống môi chất lạnh trở nên cực kỳ phức tạp và khó kiểm soát.

Giải pháp là dùng Chiller để làm lạnh một chất môi giới thứ cấp (thường là nước lạnh), sau đó phân phối chất môi giới qua đường ống thông thường đến các điểm sử dụng. Hệ thống này gọi là chilled water system – đơn giản, an toàn và có thể phân phối lạnh đến khoảng cách không giới hạn.

Các Loại Chất Môi Giới Phổ Biến Trong HVAC

1. Nước (Water) – Chất môi giới phổ biến nhất

Nước là chất môi giới lý tưởng cho hầu hết ứng dụng điều hòa không khí: nhiệt dung riêng cao (4,18 kJ/kg.K – cao nhất trong các chất lỏng phổ biến), không độc, không cháy, rẻ và dễ kiếm. Hệ thống Chiller nước thông thường cung cấp nước lạnh ở nhiệt độ 7°C, sau khi trao đổi nhiệt với AHU/FCU trả về ở nhiệt độ 12°C (chênh lệch DT = 5°C). Nhược điểm của nước là đóng băng ở 0°C – không thể dùng trong hệ thống cần nhiệt độ làm lạnh dưới 0°C.

Để sử dụng nước trong hệ thống Chiller, cần xử lý nước đúng cách để ngăn: đóng cáu (scale) do khoáng chất; ăn mòn (corrosion) do pH không phù hợp hoặc oxy hòa tan; vi sinh vật (Legionella, tảo). HRT tư vấn và thực hiện xử lý nước cho hệ thống Chiller theo tiêu chuẩn ASHRAE.

2. Dung dịch Glycol – Cho ứng dụng nhiệt độ thấp

Khi cần chất môi giới có nhiệt độ làm việc dưới 0°C (như hệ thống lạnh thực phẩm, sân băng, lưu trữ lạnh kho dược phẩm), người ta pha thêm Glycol vào nước để hạ điểm đóng băng. Có hai loại Glycol phổ biến:

•        Ethylene Glycol (EG): Hiệu quả chống đóng băng tốt, rẻ hơn nhưng độc hại với người và động vật. Dùng trong HVAC tòa nhà, điều hòa ô tô.

•        Propylene Glycol (PG): An toàn thực phẩm (food-grade), được dùng trong hệ thống có tiếp xúc với thực phẩm hoặc nước uống. Đắt hơn EG khoảng 20–30%.

Nồng độ Glycol trong hỗn hợp quyết định điểm đóng băng: hỗn hợp 30% EG đóng băng ở -15°C, 40% EG đóng băng ở -24°C. Tuy nhiên, tăng nồng độ Glycol làm giảm nhiệt dung riêng và tăng độ nhớt của dung dịch – cần bơm công suất lớn hơn.

3. Dầu Silicone – Ứng dụng nhiệt độ rất thấp

Với hệ thống lạnh sâu dưới -40°C đến -100°C (ứng dụng nghiên cứu khoa học, đông khô dược phẩm, vật lý thực nghiệm), các loại dầu silicone hoặc chất lỏng nhiệt đặc biệt được sử dụng làm chất môi giới vì có điểm đóng băng cực thấp và ổn định hóa học tốt ở nhiệt độ thấp.

4. Dầu khoáng và dầu tổng hợp – Trong hệ thống dầu nhiệt

Trong một số ứng dụng công nghiệp cần ổn định nhiệt độ trong dải rộng từ lạnh đến nóng (như hệ thống nhiệt công nghiệp kết hợp), dầu khoáng hoặc dầu tổng hợp được dùng làm chất môi giới. Ưu điểm là điểm đóng băng thấp và điểm sôi cao, nhưng nhiệt dung riêng thấp hơn nước nhiều.

5. Dung dịch muối (Brine) – Truyền thống trong lạnh công nghiệp

Dung dịch muối NaCl (muối ăn) hoặc CaCl₂ trong nước từng được dùng rộng rãi trong hệ thống lạnh công nghiệp thế hệ cũ nhờ điểm đóng băng thấp. Tuy nhiên, brine gây ăn mòn mạnh đường ống và thiết bị, nên ngày nay hầu như đã được thay thế hoàn toàn bởi dung dịch Glycol thân thiện và hiệu quả hơn.

Bảng So Sánh Các Chất Môi Giới

Lựa Chọn Chất Môi Giới Phù Hợp Cho Dự Án HVAC

Khi thiết kế hệ thống chilled water, HRT cân nhắc các yếu tố sau để lựa chọn chất môi giới:

•        Nhiệt độ làm việc tối thiểu: Chất môi giới phải có điểm đóng băng thấp hơn nhiệt độ làm việc tối thiểu ít nhất 5°C để an toàn.

•        Yêu cầu an toàn thực phẩm: Hệ thống tiếp xúc gián tiếp hoặc có nguy cơ rò rỉ vào thực phẩm phải dùng PG thay vì EG.

•        Chi phí vận hành bơm: Độ nhớt cao làm tăng điện năng bơm – cân bằng giữa nồng độ Glycol (bảo vệ đóng băng) và hiệu quả bơm.

•        Vật liệu đường ống và thiết bị: Glycol ở nồng độ cao có thể tương tác với một số loại gioăng và kim loại – cần kiểm tra tương thích vật liệu.

•        Hệ thống xử lý và kiểm soát chất lượng: Cần lên kế hoạch thay thế và bổ sung định kỳ vì Glycol bị phân hủy theo thời gian và có thể gây ăn mòn nếu pH không được kiểm soát.

=> Xem thêm: Hệ Thống HVAC Trung Tâm Dữ Liệu (Data Center): Tiêu Chuẩn, Giải Pháp Và Xu Hướng 2026

HRT Và Giải Pháp Chilled Water System

HRT có kinh nghiệm thiết kế và thi công hệ thống chilled water hoàn chỉnh cho nhiều loại công trình: từ tòa nhà văn phòng sử dụng nước lạnh 7°C/12°C, đến nhà máy thực phẩm cần dung dịch PG Glycol ở -10°C.Chúng tôi tư vấn lựa chọn chất môi giới phù hợp, thiết kế hệ thống đường ống phân phối, lựa chọn và lắp đặt Chiller, bơm, van và thiết bị đo lường kiểm soát.
