Checklist kiểm tra nghiệm thu hệ thống VRV không chỉ dừng ở việc kiểm tra thiết bị có hoạt động hay không. Một hệ thống VRV cần được đánh giá từ hồ sơ, chất lượng lắp đặt, đường ống môi chất, thử kín, hút chân không, điện, truyền thông, điều khiển đến chạy thử và bàn giao.
Daikin hiện có checklist commissioning riêng cho VRV, trong đó ghi nhận các nội dung như dữ liệu thử N₂, dữ liệu vacuum, tình trạng đường ống, Refnet, communication bus, hệ thống đã nạp môi chất, logbook và kết quả test run.
Bài viết dưới đây được đội ngũ HRT biên soạn nhằm giúp chủ đầu tư, kỹ sư MEP, nhà thầu và đơn vị vận hành có cơ sở kiểm tra hệ thống VRV trước khi nghiệm thu, hạn chế việc đánh giá chất lượng chỉ dựa trên cảm nhận lạnh tại thời điểm bàn giao.
Checklist nghiệm thu hệ thống VRV gồm những hạng mục nào?

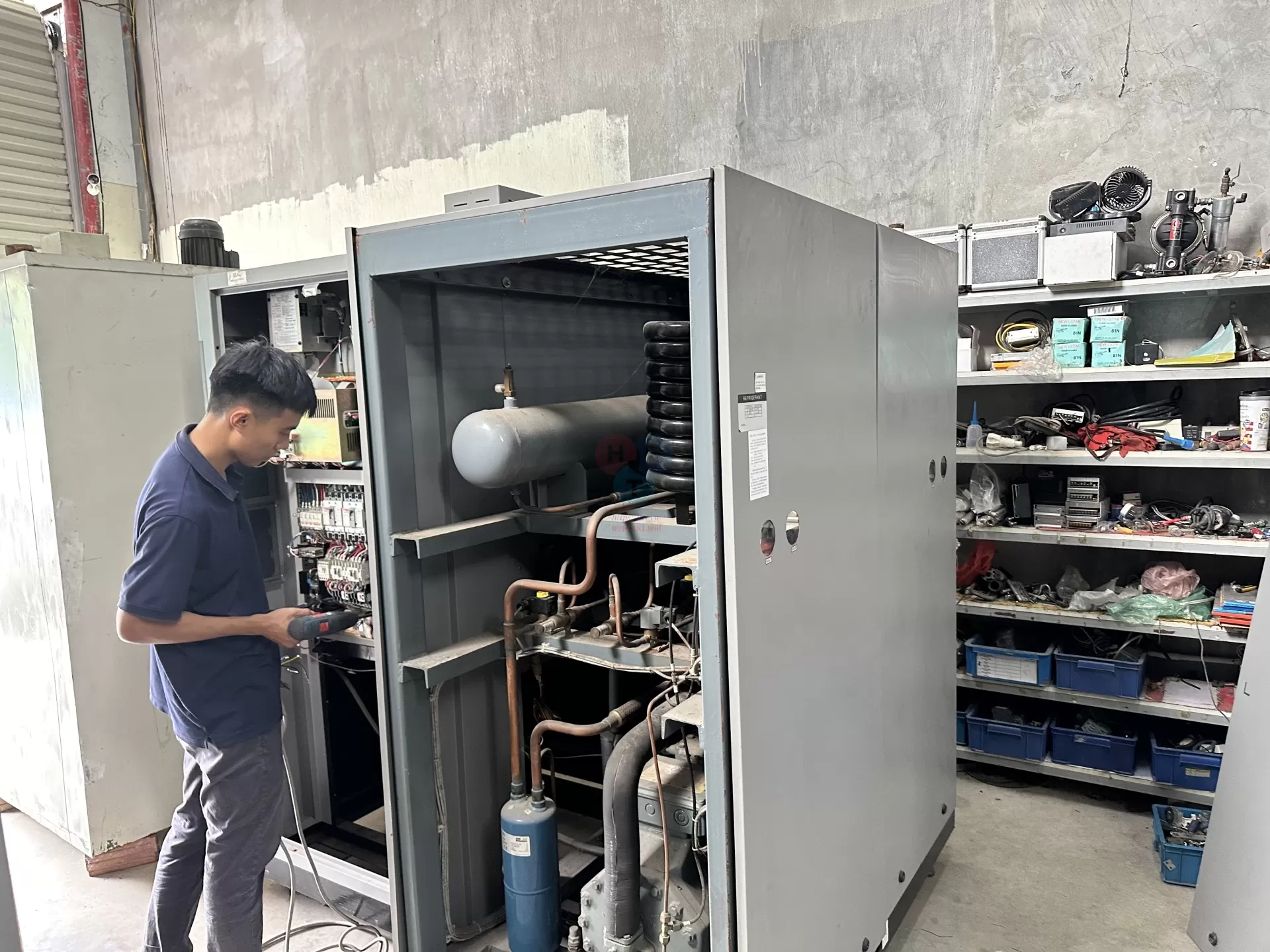

Kiểm tra hệ thống điều khiển điều hòa
Một checklist nghiệm thu VRV đầy đủ nên bao quát hồ sơ thiết kế và hoàn công, dàn nóng, dàn lạnh, đường ống môi chất, thử kín bằng N₂, hút chân không, môi chất lạnh, nguồn điện, dây truyền thông, điều khiển, thoát nước ngưng, cài đặt hệ thống, test run và hồ sơ bàn giao.
Thứ tự kiểm tra có thể thay đổi theo quy trình của từng dự án. Tuy nhiên, nguyên tắc quan trọng là các thông số kỹ thuật phải được đối chiếu với thiết kế được duyệt, yêu cầu kỹ thuật của dự án và tài liệu lắp đặt của đúng model thiết bị. Không nên sử dụng một bộ thông số cố định cho tất cả hệ thống VRV.
Kiểm tra hồ sơ trước khi nghiệm thu hệ thống VRV
Trước khi kiểm tra hiện trường, cần đối chiếu bản vẽ thiết kế, sơ đồ nguyên lý và các tài liệu kỹ thuật được phê duyệt. Mục đích là xác định hệ thống thực tế có được triển khai đúng cấu hình, vị trí thiết bị và tuyến ống theo hồ sơ hay không.
Bản vẽ hoàn công cũng cần được kiểm tra. Nếu trong quá trình thi công có thay đổi vị trí dàn lạnh, dàn nóng, tuyến ống hoặc các điểm kết nối, những thay đổi này cần được cập nhật để hồ sơ phản ánh đúng hiện trạng.
Ngoài ra, cần kiểm tra tài liệu thiết bị, hướng dẫn lắp đặt, hồ sơ nghiệm thu từng phần, nhật ký thi công và các kết quả thử nghiệm liên quan. TCVN 5639:1991 là tiêu chuẩn hiện hành quy định nội dung và trình tự nghiệm thu thiết bị đã lắp đặt xong, trong đó có các yêu cầu liên quan đến hồ sơ thiết kế, tài liệu hướng dẫn, hồ sơ nghiệm thu và bản vẽ hoàn công.
Checklist kiểm tra dàn nóng VRV
Dàn nóng cần được kiểm tra về vị trí, kết cấu cố định, khả năng tiếp cận và điều kiện thông gió. Khu vực hút và thổi gió phải được đối chiếu với yêu cầu lắp đặt của model cụ thể, tránh tình trạng bị che chắn hoặc gây tuần hoàn lại luồng khí nóng.
Các kết nối đường ống môi chất, dây điện và dây truyền thông cần được kiểm tra theo bản vẽ và hướng dẫn của nhà sản xuất. Tình trạng rung động, ma sát và tiếng ồn cũng cần được đánh giá khi thiết bị vận hành.
Đối với van chặn, không nên chỉ kiểm tra bằng quan sát bên ngoài. Tài liệu Daikin đưa việc kiểm tra trạng thái mở của stop valve vào quy trình test operation. Nếu van không ở đúng trạng thái yêu cầu, hệ thống có thể phát sinh lỗi khi chạy thử.
Checklist kiểm tra dàn lạnh VRV
Kiểm tra dàn nóng và dàn lạnh VRV
Dàn lạnh cần được kiểm tra vị trí lắp đặt, khả năng tiếp cận bảo trì, hướng cấp gió và các kết nối liên quan. Với dàn lạnh âm trần, cần kiểm tra khả năng tiếp cận các vị trí cần bảo trì theo thiết kế.
Đường ống môi chất, bảo ôn, đường nước ngưng, nguồn điện và dây điều khiển phải được kiểm tra trước khi đóng trần hoặc hoàn thiện khu vực.
Sau khi chạy thử hệ thống, cần kiểm tra từng dàn lạnh. Tài liệu Daikin lưu ý rằng system test operation kiểm tra các nội dung cấp hệ thống nhưng không thể phát hiện đầy đủ bất thường riêng của từng indoor unit; vì vậy cần thực hiện kiểm tra từng dàn lạnh sau test hệ thống.
Checklist kiểm tra đường ống môi chất lạnh VRV
Đường ống môi chất là một trong những hạng mục cần kiểm soát chặt chẽ nhất khi nghiệm thu VRV. Tuyến ống thực tế phải được đối chiếu với thiết kế và giới hạn kỹ thuật của đúng model.
Daikin commissioning checklist yêu cầu kiểm tra giới hạn đường ống, khoảng cách đường ống, vị trí và góc lắp Refnet, tình trạng rung hoặc ma sát cũng như các lỗi lắp đặt có thể phát hiện bằng kiểm tra trực quan.
Các mối nối và bộ chia Refnet cần được kiểm tra đúng vị trí, đúng hướng theo tài liệu kỹ thuật. Bảo ôn đường ống cũng phải được kiểm tra về tính liên tục và tình trạng hoàn thiện, đặc biệt tại các vị trí nối và khu vực có nguy cơ ngưng tụ.
Không nên đưa một bảng chiều dài ống hoặc chênh lệch cao độ áp dụng chung cho tất cả VRV. Các giới hạn này phụ thuộc vào dòng máy và cấu hình hệ thống.
Checklist kiểm tra thử kín và hút chân không VRV
Trước khi chạy máy, hồ sơ thử kín và hút chân không cần được kiểm tra. Daikin commissioning checklist có riêng các trường ghi nhận N₂ Test data và Vacuum test data, bao gồm dữ liệu đầu và cuối của quá trình kiểm tra.
Với thử kín bằng Nitơ, hồ sơ nên thể hiện điều kiện và kết quả thực tế của lần thử để có thể truy xuất khi cần. Với hút chân không, cần lưu dữ liệu theo yêu cầu của tài liệu kỹ thuật áp dụng cho hệ thống.
Điểm cần lưu ý là không được tự lấy một mức áp suất thử kín hoặc một giá trị vacuum làm tiêu chí chung cho mọi hệ VRV. Nhà sản xuất có thể quy định điều kiện thử khác nhau giữa các dòng máy. Vì vậy, tiêu chí nghiệm thu phải căn cứ installation manual của model thực tế và yêu cầu kỹ thuật của dự án.
Checklist kiểm tra lượng môi chất lạnh
Lượng môi chất bổ sung phải được xác định dựa trên cấu hình và chiều dài đường ống theo tài liệu của hệ thống. Khi nghiệm thu, cần kiểm tra hồ sơ nạp môi chất và đối chiếu với dữ liệu thực tế.
Không nên ghi trong checklist một công thức hoặc một lượng gas cố định cho mọi hệ VRV. Đây là nội dung phụ thuộc vào model, đường kính và chiều dài đường ống cùng các điều kiện kỹ thuật tương ứng.
Checklist commissioning của Daikin cũng có nội dung xác nhận hệ thống đã được nạp môi chất và ghi nhận phương thức nạp theo cấu hình áp dụng.
Checklist kiểm tra hệ thống điện VRV
Kiểm tra hệ thống điện VRV
Hệ thống điện cần được kiểm tra theo sơ đồ đấu dây, thiết kế và hướng dẫn lắp đặt của thiết bị. Nội dung kiểm tra gồm nguồn cấp, đấu nối, thiết bị bảo vệ và tiếp địa.
Trước khi cấp điện và chạy thử, cần kiểm tra tình trạng đấu nối để hạn chế nguy cơ sai dây hoặc lỗi thiết bị. Với hệ thống nhiều dàn lạnh, việc kiểm tra điện cần được thực hiện đồng thời với kiểm tra communication vì hai phần này có liên quan trực tiếp đến khả năng nhận diện và điều khiển các thiết bị trong hệ thống.
Checklist kiểm tra dây truyền thông và điều khiển
Dây truyền thông cần được kiểm tra về kết nối, tuyến đi dây và trạng thái hoạt động của hệ thống. Các địa chỉ, nhóm điều khiển và thiết lập liên quan phải được kiểm tra theo cấu hình thiết kế.
Trong tài liệu Daikin, system test operation có nội dung kiểm tra sai dây và communication với các dàn lạnh. Nếu phát sinh mã lỗi, cần xác định nguyên nhân, xử lý và thực hiện lại quá trình kiểm tra theo hướng dẫn của nhà sản xuất.
Nếu dự án có bộ điều khiển tập trung hoặc kết nối với hệ thống quản lý tòa nhà, việc nghiệm thu cần thực hiện thêm theo phạm vi thiết kế và tài liệu của hệ thống điều khiển đó.
Checklist kiểm tra hệ thống thoát nước ngưng
Hệ thống thoát nước ngưng của dàn lạnh cần được kiểm tra trước khi nghiệm thu. Tuyến ống phải được kiểm tra theo cấu hình thực tế, bảo đảm nước thoát đúng hướng và không xuất hiện rò rỉ tại các vị trí kết nối.
Khi chạy thử, cần kiểm tra thực tế khả năng thoát nước và tình trạng dàn lạnh. Tài liệu Daikin cũng đưa drainage vào nhóm nội dung cần kiểm tra trong commissioning đối với các cấu hình thiết bị có yêu cầu thoát nước ngưng.
Không nên dùng một độ dốc hoặc một cách bố trí ống nước ngưng làm quy định chung nếu chưa xác định loại dàn lạnh và hướng dẫn lắp đặt tương ứng.
Checklist cài đặt và cấu hình hệ thống VRV
Cài đặt cấu hình hệ thống VRV
Trước khi test run, cần kiểm tra các field setting và cấu hình hệ thống. Các thiết lập phải phù hợp với thiết kế và hướng dẫn kỹ thuật của nhà sản xuất.
Đồng thời, cần kiểm tra địa chỉ, nhóm dàn lạnh và phương thức điều khiển nếu hệ thống có sử dụng các chức năng này. Daikin yêu cầu các field setting cần thiết phải được thiết lập trước khi thực hiện test operation và lưu lại nội dung field setting để phục vụ quản lý hệ thống.
Test Run hệ thống VRV cần kiểm tra những gì?
Test Run là bước quan trọng để đánh giá khả năng vận hành của hệ thống sau lắp đặt. Trước khi chạy thử, cần bảo đảm các điều kiện theo installation manual của model đã được đáp ứng.
Tài liệu Daikin cho một số hệ VRV quy định cấp điện trước thời gian nhất định để cấp điện cho crankcase heater; tuy nhiên, đây phải được hiểu là yêu cầu của dòng máy tương ứng, không phải một con số áp dụng cho mọi VRV.
Trong system test operation, Daikin kiểm tra các nội dung như communication với dàn lạnh, trạng thái stop valve và đánh giá chiều dài đường ống. Một số dòng còn có các bước kiểm tra liên quan đến trạng thái môi chất.
Sau khi hoàn thành test hệ thống, cần kiểm tra từng dàn lạnh để xác định thiết bị hoạt động đúng và không phát sinh lỗi riêng lẻ.
Checklist đánh giá kết quả sau khi chạy thử VRV
Kết quả chạy thử cần được ghi nhận thay vì chỉ kết luận bằng cảm nhận của người kiểm tra. Cần xác định hệ thống có mã lỗi hay không, dàn nóng và dàn lạnh có hoạt động đúng hay không, điều khiển có phản hồi không và có phát sinh tiếng ồn, rung động hoặc rò rỉ bất thường không.
Các thông số vận hành cần được đánh giá theo yêu cầu thiết kế và tài liệu kỹ thuật. Không nên lấy một mức nhiệt độ gió ra cố định làm tiêu chí đạt cho mọi hệ VRV vì điều kiện đo, loại dàn lạnh, tải thực tế và chế độ vận hành có thể khác nhau.
Hồ sơ nghiệm thu và bàn giao hệ thống VRV
Hồ sơ bàn giao cần phản ánh đúng quá trình thi công và kiểm tra thực tế. Tùy yêu cầu dự án, hồ sơ có thể bao gồm biên bản nghiệm thu, kết quả thử kín, dữ liệu hút chân không, hồ sơ nạp môi chất, kết quả test run, bản vẽ hoàn công, tài liệu thiết bị, hướng dẫn vận hành và các hồ sơ liên quan.
TCVN 5639:1991 quy định phạm vi và trình tự nghiệm thu thiết bị đã lắp đặt xong, chuẩn bị đưa vào sử dụng. Tiêu chuẩn này hiện được Viện Tiêu chuẩn Chất lượng Việt Nam ghi nhận ở trạng thái còn hiệu lực.
Những lỗi thường gặp khi nghiệm thu hệ thống VRV
Một sai sót phổ biến là chỉ kiểm tra hệ thống có lạnh mà không kiểm tra hồ sơ kỹ thuật và kết quả thử nghiệm. Việc hệ thống có thể vận hành tại thời điểm bàn giao chưa đủ để xác nhận toàn bộ chất lượng lắp đặt.
Một lỗi khác là bỏ qua dữ liệu thử kín, hút chân không hoặc nạp môi chất. Đây là những dữ liệu quan trọng để truy xuất quá trình lắp đặt và xử lý khi hệ thống phát sinh vấn đề.
Việc không kiểm tra communication hoặc không kiểm tra từng dàn lạnh cũng có thể khiến một số lỗi không được phát hiện trong lần kiểm tra đầu tiên. Ngoài ra, việc áp dụng một bộ thông số cho tất cả VRV là không phù hợp vì yêu cầu kỹ thuật phụ thuộc vào model và cấu hình hệ thống.
Checklist nghiệm thu VRV khác gì với Test Run?
Nghiệm thu có phạm vi rộng hơn Test Run. Nghiệm thu xem xét cả hồ sơ, chất lượng lắp đặt, kết quả kiểm tra và khả năng đáp ứng yêu cầu của công trình.
Trong khi đó, Test Run tập trung vào việc xác minh hệ thống vận hành sau khi lắp đặt. Tài liệu Daikin mô tả system test operation với các nội dung kiểm tra như communication, stop valve và piping length; sau đó vẫn cần kiểm tra riêng từng dàn lạnh.
Vì vậy, không nên sử dụng hai thuật ngữ này như hai khái niệm hoàn toàn giống nhau.
Mẫu checklist nghiệm thu hệ thống VRV nên có những cột nào?
Một mẫu checklist thực tế có thể được xây dựng với các trường gồm hạng mục kiểm tra, nội dung kiểm tra, tiêu chí hoặc tài liệu tham chiếu, kết quả và ghi chú.
Các nhóm kiểm tra nên đi từ hồ sơ, dàn nóng, dàn lạnh, đường ống môi chất, thử N₂, vacuum, môi chất lạnh, điện, communication, điều khiển, nước ngưng, test run đến hồ sơ bàn giao.
Ở cột tiêu chí, nên ghi rõ căn cứ áp dụng như bản vẽ được duyệt, specification dự án hoặc installation manual của model thay vì tự điền một thông số chung.
Căn cứ nào để đánh giá hệ thống VRV đạt nghiệm thu?
Việc đánh giá cần dựa trên nhiều nguồn thông tin đồng thời. Hồ sơ thiết kế cho biết yêu cầu của công trình; specification xác định yêu cầu kỹ thuật của dự án; installation manual quy định điều kiện lắp đặt và vận hành của thiết bị; kết quả kiểm tra thực tế phản ánh tình trạng hệ thống sau thi công.
Do đó, một checklist tốt không chỉ có ô “Đạt/Không đạt” mà phải chỉ ra căn cứ để xác định kết quả. Đây là yếu tố quan trọng giúp quá trình nghiệm thu có thể kiểm tra và truy xuất sau bàn giao.
HRT hỗ trợ hệ thống VRV theo phạm vi dịch vụ nào?
HRT hoàn thiện kết nối máy Package trong nhà máy Giấy Miza Nghi Sơn - Thanh Hoá
Theo thông tin công khai trên website HRT, doanh nghiệp hoạt động trong lĩnh vực HVAC và cung cấp các giải pháp điều hòa thông gió, điều hòa trung tâm. Phạm vi được HRT công bố gồm khảo sát, tư vấn, thiết kế, cung cấp, thi công, nghiệm thu, bảo hành, bảo trì và tối ưu vận hành trong lĩnh vực HVAC; hệ thống VRV/VRF nằm trong các hệ thống HRT triển khai.
Trong các nội dung kỹ thuật được HRT công bố về VRV, quá trình kiểm soát chất lượng được đề cập từ khảo sát, thiết kế, thi công đường ống, bảo ôn, nước ngưng, điện truyền thông, kiểm tra kín, hút chân không, nạp môi chất, chạy thử đến nghiệm thu.
Với công trình cần kiểm tra hoặc triển khai hệ thống VRV, doanh nghiệp có thể liên hệ HRT để trao đổi về phạm vi công việc phù hợp với hiện trạng và yêu cầu kỹ thuật của dự án.
Kết luận
Checklist kiểm tra nghiệm thu hệ thống VRV cần được xây dựng theo hệ thống thay vì chỉ kiểm tra khả năng làm lạnh. Hồ sơ, thiết bị, đường ống môi chất, thử kín, hút chân không, môi chất, điện, communication, điều khiển, nước ngưng và test run đều cần được kiểm tra theo căn cứ kỹ thuật phù hợp.
Quan trọng nhất, không nên áp dụng một bộ thông số cố định cho mọi hệ VRV. Model thiết bị, hồ sơ thiết kế, yêu cầu kỹ thuật của dự án và tài liệu nhà sản xuất phải là căn cứ chính để xác định tiêu chí nghiệm thu. Đây cũng là cách giúp checklist có giá trị sử dụng thực tế và hạn chế sai sót kỹ thuật trong quá trình bàn giao.
Thông tin liên hệ
Công Ty Điều Hòa Thông Gió HRT
Địa chỉ: Số 9TT7 Đường Foresa 7A, KĐT Sinh Thái Tasco, Phường Xuân Phương, TP Hà Nội, Việt Nam
Hotline: 0916 181 080
Email: CEO@hrt.vn
FAQ về checklist nghiệm thu hệ thống VRV
Checklist nghiệm thu hệ thống VRV gồm những gì?
Checklist cần bao quát hồ sơ, dàn nóng, dàn lạnh, đường ống môi chất, thử kín, hút chân không, môi chất lạnh, điện, communication, điều khiển, nước ngưng, test run và hồ sơ bàn giao.
Có cần thử kín đường ống VRV trước khi chạy máy không?
Cần thực hiện các bước kiểm tra độ kín và hút chân không theo đúng installation manual của hệ thống trước khi đưa thiết bị vào vận hành. Daikin commissioning checklist có yêu cầu ghi nhận dữ liệu N₂ test và vacuum test.
Có cần kiểm tra từng dàn lạnh khi nghiệm thu VRV không?
Có. System test operation không thay thế hoàn toàn việc kiểm tra riêng từng indoor unit. Tài liệu Daikin yêu cầu kiểm tra các dàn lạnh riêng sau khi hoàn thành test hệ thống.
Có thể sử dụng một thông số nghiệm thu cho tất cả hệ thống VRV không?
Không nên. Các yêu cầu về đường ống, thử kín, vacuum, môi chất và vận hành có thể phụ thuộc vào model, series và cấu hình hệ thống. Cần đối chiếu tài liệu kỹ thuật của thiết bị thực tế.
Khi nào hệ thống VRV được bàn giao?
Hệ thống chỉ nên được bàn giao khi các hạng mục thuộc phạm vi nghiệm thu đã được kiểm tra, kết quả phù hợp với yêu cầu dự án và hồ sơ bàn giao đã được hoàn thiện theo quy định áp dụng.
