Trong xu hướng thiết kế nội thất hiện đại, việc tối ưu hóa không gian và đảm bảo tính thẩm mỹ đồng nhất là ưu tiên hàng đầu của các chủ đầu tư. Dàn lạnh giấu trần nối ống gió VRV đã trở thành biểu tượng của sự sang trọng, tinh tế trong ngành HVAC (Sưởi ấm, Thông gió và Điều hòa không khí). Khác với các dòng máy cục bộ truyền thống, hệ thống này cho phép ẩn mình hoàn toàn trong trần giả, mang lại sự tiện nghi mà không làm ảnh hưởng đến ngôn ngữ thiết kế của kiến trúc sư. Điều Hòa HRT, đơn vị đại lý triệu đô của Daikin và nhà thầu uy tín hàng đầu, xin chia sẻ những phân tích kỹ thuật và kinh nghiệm thực chiến về giải pháp này.

1. Giới thiệu dàn lạnh giấu trần nối ống gió VRV

Hệ thống điều hòa trung tâm VRV (Variable Refrigerant Volume) của Daikin nổi tiếng với khả năng kết nối linh hoạt, và dàn lạnh giấu trần nối ống gió chính là dòng sản phẩm chủ đạo nhất. Khái niệm giấu trần nối ống gió đề cập đến việc lắp đặt toàn bộ thân máy phía trên trần thạch cao. Khí lạnh được truyền dẫn thông qua hệ thống ống gió và cung cấp vào phòng qua các cửa gió (miệng gió) được thiết kế đa dạng.

Đây là giải pháp được ưu tiên tuyệt đối cho các không gian cao cấp như biệt thự nghỉ dưỡng, khách sạn 5 sao, căn hộ Penthouse và các văn phòng hạng A. Sự kết hợp giữa công nghệ biến tần Inverter thông minh và cấu trúc lắp đặt kín đáo giúp dòng sản phẩm này đáp ứng đồng thời hai tiêu chí: hiệu suất làm lạnh sâu và tính thẩm mỹ tuyệt đối.

2. Phân loại các dòng dàn lạnh giấu trần nối ống gió VRV Daikin

Daikin đã nghiên cứu và phát triển nhiều dòng dàn lạnh nối ống gió để phù hợp với từng độ cao trần và yêu cầu kỹ thuật khác nhau. Dưới đây là ba dòng phổ biến nhất hiện nay:

2.1. Dòng áp suất tĩnh thấp (Dòng FXDQ)

Dòng FXDQ được thiết kế với thân máy siêu mỏng, chỉ khoảng 200mm. Đây là giải pháp hoàn hảo cho những căn hộ chung cư hoặc biệt thự có khoảng cách giữa trần bê tông và trần thạch cao hạn hẹp. Dòng này vận hành với độ ồn cực thấp, phù hợp cho không gian phòng ngủ cần sự yên tĩnh tuyệt đối. Tuy nhiên, do áp suất tĩnh thấp, độ dài đường ống gió dẫn đi không được quá xa.

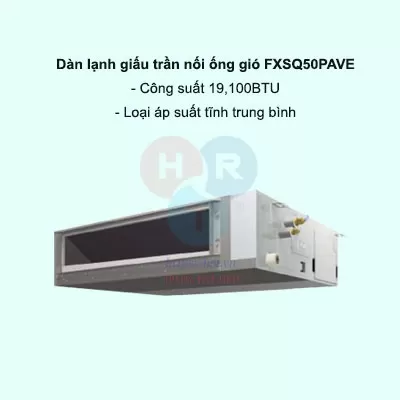

2.2. Dòng áp suất tĩnh trung bình (Dòng FXSQ)

Đây là dòng dàn lạnh nối ống gió phổ biến nhất và là thế mạnh của nhà thầu HRT trong các dự án biệt thự. FXSQ sở hữu dải công suất đa dạng và tích hợp sẵn bơm nước xả bên trong máy. Điểm đặc biệt của dòng này là khả năng điều chỉnh áp suất tĩnh tự động, giúp duy trì lưu lượng gió ổn định ngay cả khi đường ống gió có độ dài trung bình.

2.3. Dòng áp suất tĩnh cao (Dòng FXMQ)

Đối với những không gian rộng lớn như sảnh khách sạn, hội trường hoặc các phòng có yêu cầu lắp đặt dàn lạnh ở vị trí xa và dẫn ống gió dài, FXMQ là sự lựa chọn duy nhất. Với áp suất tĩnh lên đến 200 Pa, máy có khả năng thổi luồng khí mạnh mẽ qua hệ thống ống gió phức tạp mà vẫn đảm bảo độ lạnh đồng đều.

3. Cấu tạo chi tiết và nguyên lý vận hành

Một hệ thống dàn lạnh nối ống gió tiêu chuẩn bao gồm các bộ phận phối hợp chặt chẽ:

• Thân máy dàn lạnh: Chứa dàn trao đổi nhiệt, quạt ly tâm và bo mạch điều khiển. Toàn bộ thân máy được treo bằng ty ren sắt lên trần bê tông.

• Hộp gió (Plenum Box): Bao gồm hộp box cấp (đặt tại cửa thổi của máy) và hộp box hồi (đặt tại cửa hút). Hộp gió có vai trò giảm âm và là điểm kết nối giữa máy và ống gió mềm.

• Ống gió mềm (Flexible Duct): Có cấu tạo từ nhôm và bông thủy tinh cách nhiệt, dẫn khí lạnh từ máy đến các vị trí đặt miệng gió.

• Miệng gió (Grille): Là phần duy nhất lộ ra ngoài, có chức năng phân tán khí lạnh và hút khí hồi. Miệng gió được sản xuất bằng nhôm sơn tĩnh điện với nhiều kiểu dáng khác nhau.

• Phụ kiện kết nối: Bao gồm ống đồng dẫn môi chất lạnh, dây tín hiệu điều khiển và hệ thống ống thoát nước ngưng PVC được bọc bảo ôn.

4. Ưu điểm vượt trội của giải pháp giấu trần nối ống gió

Tại sao các chủ đầu tư sẵn sàng chi trả mức phí cao hơn để sở hữu hệ thống này? Câu trả lời nằm ở những giá trị độc bản:

1. Tự do sáng tạo kiến trúc: Không còn sự hiện diện của những khối máy nhựa trắng trên tường. Kiến trúc sư có thể yêu cầu miệng gió dài chạy dọc trần (Linear) hoặc âm hẳn vào khe trần (Slot) để tạo nên sự đồng điệu với đèn trang trí.

2. Khả năng phân bổ khí lạnh tối ưu: Một dàn lạnh có thể nối ra 2 hoặc 3 cửa thổi. Điều này giúp khí lạnh được phân bổ đều khắp các góc phòng, loại bỏ hoàn toàn hiện tượng chỗ quá lạnh, chỗ quá nóng.

3. Vận hành tĩnh lặng: Do máy được giấu trong trần và có sự hỗ trợ của hộp tiêu âm cũng như ống gió mềm, tiếng động cơ hầu như không lọt xuống không gian sinh hoạt.

4. Tiết kiệm không gian: Việc tận dụng khoảng không phía trên trần giúp diện tích tường và mặt sàn được giải phóng hoàn toàn cho các vật dụng nội thất khác.

5. Thông số kỹ thuật quan trọng khi thiết kế hệ thống

Để hệ thống vận hành đạt hiệu quả và bền bỉ, kỹ sư tại Điều Hòa HRT luôn lưu ý các thông số sau:

• Tính toán tải lạnh chính xác: Đơn vị đo công suất thường là HP (ngựa) hoặc kW. Việc tính toán phải dựa trên diện tích, thể tích phòng, hướng nắng và mật độ thiết bị tỏa nhiệt trong phòng.

• Lựa chọn áp suất tĩnh (Static Pressure): Đây là thông số quan trọng nhất. Nếu chọn áp suất tĩnh quá thấp cho đường ống dài, gió sẽ không thể thổi ra tới miệng gió. Ngược lại, áp suất tĩnh quá cao sẽ gây ra tiếng rít gió khó chịu.

• Chiều cao cốt trần: Chủ đầu tư cần đảm bảo khoảng trống thông thủy tối thiểu từ 250mm đến 350mm (tùy dòng máy) để có thể lắp đặt dàn lạnh và hộp gió.

6. Giải pháp thiết kế miệng gió (Grille) thẩm mỹ 2026

Năm 2026, xu hướng thiết kế miệng gió đã dịch chuyển sang các dạng tinh giản và sang trọng:

• Miệng gió Linear (Nan bầu dục): Thường có kích thước 150x1000mm hoặc tùy chỉnh theo chiều dài phòng. Đây là loại miệng gió kinh điển, dễ dàng phối hợp với mọi phong cách nội thất.

• Miệng gió Slot (Khe dài): Là dòng miệng gió cao cấp nhất hiện nay. Slot có cấu tạo từ 1 đến 3 khe hẹp, mang lại vẻ đẹp cực kỳ hiện đại. Loại miệng gió này yêu cầu kỹ thuật thi công thạch cao và lắp đặt điều hòa phải phối hợp cực kỳ chính xác để không lộ vết ghép.

• Miệng gió khuếch tán (Square Diffuser): Thường dùng cho văn phòng hoặc phòng khách diện tích lớn để luồng gió tỏa ra bốn hướng đồng đều.

=> Xem thêm: Ưu Điểm Của Hệ Thống VRV Daikin: Tiêu Chuẩn Vàng Cho Giải Pháp HVAC Cao Cấp

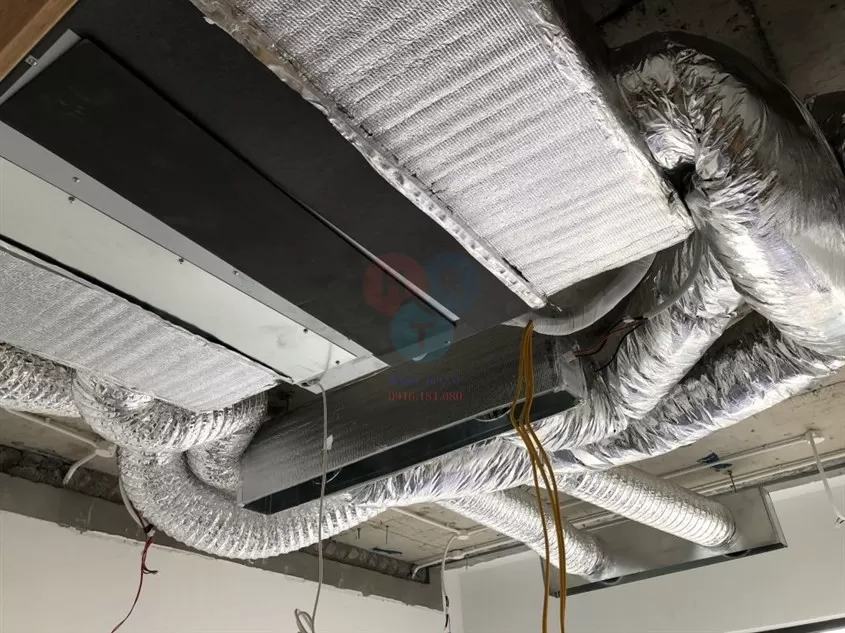

7. Kỹ thuật lắp đặt dàn lạnh giấu trần nối ống gió tiêu chuẩn HRT

Quy trình lắp đặt tại HRT được thực hiện bởi đội ngũ kỹ sư và thợ lành nghề, tuân thủ các bước nghiêm ngặt:

1. Lắp đặt ty treo và máy: Sử dụng ty treo chắc chắn, cố định bằng nở đạn chuyên dụng. Máy phải được cân chỉnh thăng bằng tuyệt đối bằng thước cân thủy (Livo) để đảm bảo nước xả chảy đúng hướng, không tràn ra ngoài.

2. Kết nối ống đồng và bảo ôn: Các mối hàn ống đồng được thực hiện trong môi trường thổi khí Nitơ để ngăn chặn oxy hóa. Bảo ôn phải có độ dày tiêu chuẩn và các khớp nối phải được dán keo kín khít, tránh hiện tượng cầu nhiệt gây đọng sương trần.

3. Gia công và lắp đặt hộp gió: Hộp gió tại HRT được gia công bằng tôn mạ kẽm hoặc vật liệu chuyên dụng, bọc cách nhiệt bên ngoài. Điểm kết nối giữa máy và hộp gió phải có gioăng cao su chống rung.

4. Thi công đường ống nước xả: Luôn đảm bảo độ dốc tối thiểu 1/100. HRT khuyến khích lắp thêm bẫy nước (U-trap) để ngăn mùi hôi từ hệ thống thoát nước quay ngược lại máy.

5. Lắp đặt miệng gió: Đây là công đoạn cuối cùng. Miệng gió phải được lắp phẳng tuyệt đối, ôm sát bề mặt thạch cao và không có khe hở gây thất thoát nhiệt.

8. Những lỗi thường gặp và phương pháp khắc phục

Trong quá trình bảo trì các công trình cũ, nhà thầu HRT thường ghi nhận các lỗi sau:

• Hiện tượng đọng sương miệng gió: Nguyên nhân chính là do miệng gió tiếp xúc trực tiếp với không khí ẩm bên ngoài hoặc lớp bảo ôn tại hộp gió bị hở. Cách khắc phục là kiểm tra và bọc lại lớp cách nhiệt tại các điểm nối.

• Tiếng ồn khi máy hoạt động: Thường do quạt dàn lạnh bị bẩn, khô dầu hoặc hệ thống ty treo bị lỏng gây rung chấn. Việc bảo trì định kỳ 6 tháng một lần sẽ xử lý triệt để vấn đề này.

• Mùi hôi thổi ra từ cửa gió: Do nước thải bị đọng lâu ngày trong máng nước hoặc do đấu chung đường thoát nước với hệ thống vệ sinh mà không có bẫy nước. Cần vệ sinh máng nước và lắp đặt lại đường ống thoát nước chuẩn kỹ thuật.

9. Báo giá dàn lạnh giấu trần nối ống gió VRV mới nhất

Giá thành của một bộ dàn lạnh nối ống gió VRV thường cao hơn các dòng khác do chi phí thiết bị và phụ kiện lắp đặt đi kèm. Bảng giá tham khảo (có thể thay đổi tùy thời điểm):

1. Giá thiết bị (Dàn lạnh): Dao động từ 15.000.000 VNĐ đến 35.000.000 VNĐ tùy vào công suất (từ 1.0 HP đến 6.0 HP).

2. Giá vật tư phụ: Bao gồm hộp box, miệng gió, ống gió mềm, ống đồng, bảo ôn... Chi phí này thường chiếm khoảng 25% - 35% giá trị thiết bị.

3. Nhân công lắp đặt: Do đặc thù lắp đặt phức tạp, yêu cầu thợ có tay nghề cao, chi phí nhân công thường cao hơn so với máy treo tường thông thường.

Điều Hòa HRT cam kết cung cấp bảng dự toán chi tiết, không phát sinh chi phí sau khi đã ký kết hợp đồng, đảm bảo quyền lợi tối đa cho khách hàng.

10. So sánh dàn lạnh nối ống gió VRV và dàn lạnh Cassette âm trần

11. Tại sao nên chọn Điều Hòa HRT thi công hệ thống VRV?

Việc lắp đặt dàn lạnh giấu trần nối ống gió đòi hỏi sự phối hợp nhịp nhàng giữa nhà thầu điều hòa và đơn vị thi công trần thạch cao. HRT tự hào là đối tác tin cậy nhờ các yếu tố:

• Năng lực đại lý triệu đô: HRT là đại lý cấp 1 của Daikin, đảm bảo nguồn hàng chính hãng, đầy đủ CO/CQ và nhận được sự hỗ trợ kỹ thuật trực tiếp từ hãng.

• Kỹ thuật chuyên sâu: Đội ngũ kỹ sư dưới sự dẫn dắt của ông Đoàn Văn Hoàng và ông Nguyễn Việt Cường luôn cập nhật những tiêu chuẩn lắp đặt mới nhất của Daikin toàn cầu.

• Quy trình quản lý chất lượng: Mỗi dự án đều được giám sát chặt chẽ từ khâu đo đạc đến khi chạy thử nghiệm. HRT cam kết xử lý triệt để các vấn đề về độ ồn và đọng sương mà nhiều đơn vị khác thường gặp phải.

• Địa chỉ uy tín: Văn phòng tại Số 9TT7 Đường Foresa 7A KĐT Sinh Thái Tasco, Xuân Phương, Hà Nội luôn sẵn sàng tiếp đón khách hàng tham quan và tư vấn giải pháp thực tế.

12. Hình ảnh các dự án tiêu biểu thực hiện bởi HRT

HRT đã thực hiện hàng nghìn dự án lắp đặt dàn lạnh giấu trần nối ống gió cho các biệt thự tại Vinhomes Riverside, Starlake Tây Hồ Tây và các khu đô thị lớn tại Hà Nội. Đặc trưng của các dự án này là việc sử dụng miệng gió Slot khe dài kết hợp hoàn mỹ với hệ thống đèn led định hình, tạo nên không gian sống đẳng cấp vượt thời gian.

13. Câu hỏi thường gặp

Câu hỏi 1: Lắp dàn lạnh nối ống gió có khó sửa chữa hơn máy treo tường không?

Trả lời: Trong quá trình lắp đặt, HRT luôn thiết kế các lỗ thăm trần (Man-hole) tại vị trí hộp bo mạch và bơm nước xả. Do đó, việc bảo trì và sửa chữa hoàn toàn dễ dàng mà không cần phải dỡ trần thạch cao.

Câu hỏi 2: Có thể lắp dàn lạnh nối ống gió cho phòng khách bếp liên thông không?

Trả lời: Đây là ứng dụng tuyệt vời nhất của dòng máy này. Một máy công suất lớn có thể chia ra nhiều cửa gió chạy dài khắp không gian khách và bếp, đảm bảo độ lạnh đồng đều mà không làm mất đi vẻ đẹp của kiến trúc trần.

Câu hỏi 3: Độ bền của hệ thống này là bao nhiêu năm?

Trả lời: Nếu được lắp đặt đúng kỹ thuật và bảo trì định kỳ, dàn lạnh VRV Daikin có tuổi thọ trung bình từ 15 đến 20 năm.

Kết luận

Dàn lạnh giấu trần nối ống gió VRV không chỉ là một thiết bị làm lạnh, nó là một giải pháp nâng tầm giá trị thẩm mỹ cho công trình. Để hệ thống vận hành hoàn hảo, chủ đầu tư cần lựa chọn một nhà thầu có tâm và có tầm. Điều Hòa HRT với tôn chỉ lấy chất lượng và con người làm gốc, cam kết mang đến giải pháp HVAC tối ưu nhất cho không gian sống của quý khách.

Quý khách hàng cần tư vấn thiết kế và báo giá chi tiết, vui lòng liên hệ trực tiếp với Điều Hòa HRT để được hỗ trợ bởi các chuyên gia hàng đầu.
