Trong thời đại công trình thông minh và phát triển bền vững, hệ thống BMS (Building Management System) — hay còn gọi là hệ thống quản lý tòa nhà — đang trở thành thành phần cốt lõi không thể thiếu trong thiết kế và vận hành các tòa nhà thương mại, công nghiệp và dân dụng hiện đại. Nhưng BMS thực sự là gì? Nó hoạt động như thế nào? Và tại sao việc tích hợp BMS với hệ thống HVAC lại quan trọng đến vậy? Bài viết này sẽ cung cấp toàn bộ kiến thức toàn diện về BMS, từ định nghĩa cơ bản đến ứng dụng thực tế, giúp chủ đầu tư, kỹ sư và nhà quản lý tòa nhà có được nền tảng kiến thức vững chắc để đưa ra quyết định đầu tư đúng đắn.

1. Định Nghĩa Hệ Thống BMS Tòa Nhà

BMS (Building Management System), còn được gọi là BAS (Building Automation System) hoặc IBMS (Intelligent Building Management System), là hệ thống phần cứng và phần mềm máy tính được lắp đặt để giám sát, điều khiển và tối ưu hóa các hệ thống kỹ thuật trong tòa nhà thông qua một giao diện quản lý tập trung. Nói một cách đơn giản hơn, BMS là bộ não của tòa nhà thông minh — kết nối và phối hợp vận hành tất cả các hệ thống cơ điện từ điều hòa không khí, chiếu sáng, điện năng đến thang máy, phòng cháy chữa cháy và an ninh.

BMS không phải là một thiết bị đơn lẻ mà là một hệ thống phức hợp bao gồm mạng lưới cảm biến, bộ điều khiển (controller), đường truyền thông tin (communication network) và phần mềm giám sát trên máy chủ hoặc đám mây. Khi một tòa nhà có hệ thống BMS, tất cả các thông số vận hành quan trọng được thu thập liên tục, phân tích tự động và hiển thị trực quan cho đội ngũ quản lý vận hành trên màn hình giao diện đồ họa (SCADA/HMI).

1.1. Nguồn gốc và lịch sử phát triển của BMS

Khái niệm tự động hóa tòa nhà đã xuất hiện từ những năm 1960-1970 khi các bộ điều khiển pneumatic (khí nén) được dùng để điều chỉnh van và van bướm trong hệ thống HVAC. Bước ngoặt lớn xảy ra vào những năm 1980-1990 khi các bộ điều khiển kỹ thuật số (DDC - Direct Digital Control) thay thế hoàn toàn hệ thống khí nén, cho phép điều khiển chính xác hơn và kết nối mạng các thiết bị. Từ thập niên 2000 đến nay, BMS đã phát triển vượt bậc với sự hội tụ của công nghệ IoT (Internet of Things), trí tuệ nhân tạo (AI), điện toán đám mây và phân tích dữ liệu lớn (big data analytics), tạo ra thế hệ BMS thông minh có khả năng tự học và tự tối ưu hóa.

2. Cấu Trúc Của Hệ Thống BMS

Một hệ thống BMS hiện đại được tổ chức theo kiến trúc ba tầng (three-tier architecture), mỗi tầng đảm nhận các chức năng khác nhau trong hệ thống phân cấp quản lý.

2.1. Tầng hiện trường (Field Level) — Cảm biến và thiết bị chấp hành

Đây là tầng dưới cùng, bao gồm tất cả các cảm biến (sensors) và thiết bị chấp hành (actuators) được lắp đặt trực tiếp trên các hệ thống kỹ thuật trong tòa nhà. Cảm biến thu thập thông tin về trạng thái hoạt động của thiết bị và điều kiện môi trường (nhiệt độ, độ ẩm, áp suất, lưu lượng, cường độ sáng, nồng độ CO2,...). Thiết bị chấp hành thực thi các lệnh điều khiển từ tầng trên, ví dụ như đóng/mở van, điều chỉnh tốc độ quạt, bật/tắt đèn.

Các cảm biến và thiết bị chấp hành phổ biến trong hệ thống BMS bao gồm: cảm biến nhiệt độ (nhiệt kế điện trở PT100/PT1000), cảm biến độ ẩm, cảm biến áp suất vi sai đường ống gió, cảm biến lưu lượng nước, cảm biến CO2 cho phòng họp và khu vực đông người, cảm biến ánh sáng, van điều khiển điện, biến tần (VFD) cho quạt và bơm, và relay điều khiển thiết bị điện.

2.2. Tầng điều khiển (Control Level) — Bộ điều khiển DDC

Tầng trung gian bao gồm các bộ điều khiển kỹ thuật số trực tiếp (DDC - Direct Digital Control) hoặc PLC (Programmable Logic Controller). Đây là não bộ xử lý tại chỗ của hệ thống: nhận tín hiệu từ cảm biến, so sánh với giá trị đặt (setpoint), tính toán và gửi lệnh điều khiển đến thiết bị chấp hành theo thuật toán lập trình sẵn (thường là thuật toán PID - Proportional Integral Derivative). Mỗi bộ DDC thường quản lý một khu vực hoặc một hệ thống thiết bị nhất định, ví dụ một DDC có thể quản lý toàn bộ một AHU (Air Handling Unit) với các van, biến tần và cảm biến liên quan.

2.3. Tầng quản lý (Management Level) — Máy chủ và giao diện người dùng

Tầng trên cùng bao gồm máy chủ BMS (BMS server), phần mềm SCADA/HMI và giao diện đồ họa người dùng (graphical user interface). Đây là nơi đội ngũ quản lý vận hành tòa nhà theo dõi toàn bộ hệ thống, xem đồ thị xu hướng (trend), nhận và xử lý cảnh báo (alarms), lập lịch vận hành (scheduling) và xuất báo cáo năng lượng. Hệ thống BMS hiện đại còn hỗ trợ truy cập từ xa qua web browser hoặc ứng dụng di động, cho phép kỹ thuật viên giám sát và điều khiển tòa nhà từ bất kỳ đâu.

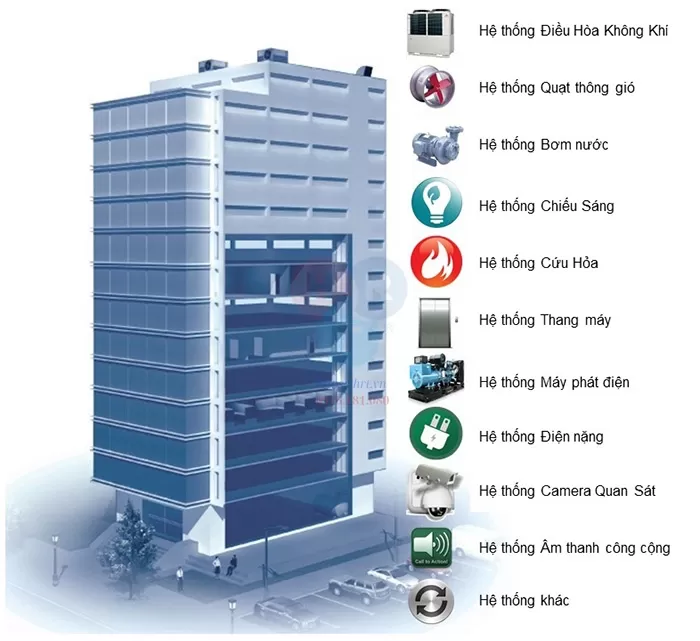

3. BMS Quản Lý Những Hệ Thống Nào Trong Tòa Nhà?

Phạm vi tích hợp của BMS phụ thuộc vào quy mô đầu tư và yêu cầu của từng dự án. Dưới đây là các hệ thống phổ biến nhất được tích hợp vào BMS:

3.1. Hệ thống HVAC — Trọng tâm của BMS

Hệ thống điều hòa không khí (HVAC) là hệ thống tiêu thụ điện năng lớn nhất trong tòa nhà (thường 40-60% tổng điện năng) và cũng là hệ thống được tích hợp BMS nhiều nhất. BMS kết nối với HVAC qua các giao thức truyền thông chuẩn như BACnet, Modbus hoặc LONworks để giám sát và điều khiển toàn diện. Thông qua BMS, hệ thống HVAC được tối ưu hóa vận hành theo nhiều chiến lược tiết kiệm năng lượng thông minh: tắt điều hòa khu vực không có người (theo cảm biến hiện diện), tối ưu hóa thời điểm khởi động buổi sáng (optimal start), điều chỉnh nhiệt độ nước lạnh theo tải thực tế (chiller optimization), và quản lý nhu cầu đỉnh (demand control).

HRT, với kinh nghiệm thi công và tích hợp hàng trăm hệ thống VRV Daikin và Chiller Carrier/Trane, có đủ năng lực kỹ thuật để kết nối hệ thống HVAC vào nền tảng BMS của tòa nhà một cách liền mạch và hiệu quả.

3.2. Hệ thống chiếu sáng

BMS tích hợp hệ thống chiếu sáng thông minh (intelligent lighting) cho phép điều khiển đèn theo lịch thời gian, cảm biến chiếm dụng (occupancy sensor) và cảm biến ánh sáng tự nhiên (daylight sensor). Chiếu sáng thông minh qua BMS có thể tiết kiệm 30-50% điện năng chiếu sáng so với điều khiển thủ công, đặc biệt ý nghĩa với các tòa nhà văn phòng lớn có hàng nghìn bóng đèn.

3.3. Hệ thống điện năng và đo lường

BMS tích hợp hệ thống đo đếm điện năng (power metering) từ các đồng hồ đo thông minh (smart meter) để theo dõi tiêu thụ điện theo từng hệ thống, từng tầng hoặc từng đơn vị thuê. Dữ liệu này phục vụ cho việc lập hóa đơn điện thuê mặt bằng, phân tích hiệu quả năng lượng và xác định cơ hội tiết kiệm điện.

3.4. Hệ thống phòng cháy chữa cháy (PCCC)

Mặc dù hệ thống PCCC hoạt động độc lập theo quy định pháp luật (không được điều khiển bởi BMS), BMS thường được tích hợp để giám sát trạng thái của hệ thống PCCC (báo cháy, sprinkler, bơm chữa cháy) và phối hợp phản ứng khẩn cấp như tắt điều hòa, mở quạt tăng áp cầu thang khi có tín hiệu báo cháy.

3.5. Các hệ thống khác

•        Thang máy và thang cuốn: Giám sát trạng thái hoạt động, cảnh báo lỗi và tối ưu hóa lịch vận hành.

•        Hệ thống nước và xử lý nước thải: Giám sát bơm, mực nước bể chứa và chất lượng nước.

•        Hệ thống an ninh và kiểm soát ra vào (ACS): Tích hợp camera CCTV, hệ thống thẻ từ và nhận diện khuôn mặt.

•        Hệ thống năng lượng tái tạo: Theo dõi và tối ưu hóa hệ thống điện mặt trời (solar PV) kết hợp với tải tiêu thụ tòa nhà.

4. Giao Thức Truyền Thông Trong BMS

Giao thức truyền thông (communication protocol) là ngôn ngữ chung để các thiết bị trong hệ thống BMS giao tiếp với nhau. Việc lựa chọn giao thức phù hợp ảnh hưởng đến khả năng tích hợp các thiết bị từ nhiều nhà sản xuất khác nhau.

4.1. BACnet — Tiêu chuẩn mở hàng đầu cho BMS

BACnet (Building Automation and Control Networks) là giao thức truyền thông được phát triển bởi ASHRAE và được công nhận là tiêu chuẩn quốc tế ISO 16484-5. BACnet là giao thức mở (open protocol), nghĩa là thiết bị từ nhiều nhà sản xuất khác nhau đều có thể giao tiếp với nhau miễn là đều hỗ trợ BACnet. Đây là lý do BACnet được ưa chuộng nhất trong các dự án BMS tại Việt Nam và toàn cầu, đặc biệt khi tòa nhà dùng HVAC từ nhiều thương hiệu khác nhau. Hệ thống VRV Daikin, Chiller Carrier và Trane đều hỗ trợ BACnet, cho phép HRT tích hợp thiết bị vào BMS tòa nhà dễ dàng.

4.2. Modbus — Giao thức công nghiệp phổ biến

Modbus là giao thức truyền thông công nghiệp lâu đời nhất và đơn giản nhất, phổ biến trong ứng dụng HVAC và hệ thống điện công nghiệp. Modbus RTU (qua RS485) và Modbus TCP/IP (qua Ethernet) là hai biến thể phổ biến nhất. Mặc dù không linh hoạt bằng BACnet, Modbus vẫn được sử dụng rộng rãi nhờ tính đơn giản, chi phí thấp và hỗ trợ rộng khắp của các nhà sản xuất thiết bị.

4.3. LONworks và KNX

LONworks là giao thức được phát triển bởi Echelon Corporation, phổ biến trong các ứng dụng chiếu sáng và điều khiển phòng. KNX là tiêu chuẩn châu Âu cho tự động hóa tòa nhà, đặc biệt mạnh trong ứng dụng nhà ở và văn phòng thương mại cao cấp tại châu Âu và đang ngày càng phổ biến tại Việt Nam.

5. Lợi Ích Của Hệ Thống BMS

Đầu tư vào BMS mang lại lợi ích đa chiều, từ tiết kiệm chi phí vận hành đến nâng cao trải nghiệm người dùng và tăng giá trị tài sản tòa nhà.

5.1. Tiết kiệm năng lượng đáng kể

Đây là lợi ích được quan tâm nhiều nhất khi đầu tư BMS. Các nghiên cứu quốc tế chỉ ra rằng BMS triển khai đúng có thể giảm chi phí điện năng 15-30% so với vận hành thủ công. Tiết kiệm đến từ nhiều cơ chế: tắt thiết bị không cần thiết ngoài giờ làm việc (scheduling), tối ưu hóa setpoint điều hòa theo tải thực tế, phát hiện và sửa chữa sớm các thiết bị hoạt động kém hiệu quả, và phân tích dữ liệu để xác định cơ hội cải thiện liên tục.

5.2. Vận hành tập trung, giảm nhân lực

Trước khi có BMS, việc kiểm soát và vận hành các hệ thống kỹ thuật trong một tòa nhà lớn đòi hỏi nhiều kỹ thuật viên đi tuần tra thủ công nhiều lần trong ngày. BMS cho phép một kỹ thuật viên giám sát toàn bộ tòa nhà từ phòng điều khiển trung tâm, nhận cảnh báo tự động khi có sự cố và xử lý từ xa nhiều vấn đề mà không cần ra hiện trường.

5.3. Phát hiện sự cố sớm — Predictive Maintenance

BMS ghi lại liên tục các thông số vận hành của thiết bị. Phân tích xu hướng dữ liệu này cho phép phát hiện sớm các dấu hiệu bất thường — ví dụ một máy nén Chiller tiêu thụ điện tăng dần theo thời gian có thể báo hiệu vấn đề với dầu bôi trơn hoặc môi chất lạnh — trước khi xảy ra hỏng hóc đột ngột tốn kém. Đây là cơ sở của chiến lược bảo trì dự đoán (predictive maintenance) ngày càng được áp dụng rộng rãi.

5.4. Nâng cao chất lượng môi trường bên trong

BMS liên tục giám sát và điều chỉnh nhiệt độ, độ ẩm, nồng độ CO2 và chất lượng không khí theo tiêu chuẩn ASHRAE 55 (thermal comfort) và ASHRAE 62.1 (ventilation for acceptable indoor air quality). Điều này không chỉ đảm bảo sức khỏe người dùng mà còn được chứng minh cải thiện năng suất làm việc đáng kể.

5.5. Hỗ trợ chứng nhận công trình xanh

Hầu hết các hệ thống chứng nhận công trình xanh (LEED, BREEAM, LOTUS) đều yêu cầu hoặc cộng điểm cho việc triển khai BMS. Với xu hướng đầu tư vào công trình xanh ngày càng mạnh mẽ tại Việt Nam, BMS là một trong những hạng mục đầu tư quan trọng để đạt chứng nhận và nâng cao giá trị bất động sản.

6. Chi Phí Đầu Tư BMS Và Thời Gian Hoàn Vốn

Chi phí đầu tư BMS phụ thuộc vào quy mô tòa nhà, số lượng điểm giám sát (data points) và phạm vi tích hợp. Tuy nhiên, với tiết kiệm điện năng hàng tháng từ 15-30%, thời gian hoàn vốn đầu tư BMS thường nằm trong khoảng 3-7 năm — một tỷ lệ sinh lời hấp dẫn khi tính trên vòng đời 20-30 năm của tòa nhà.

7. Tích Hợp BMS Với HVAC — Chuyên Môn Của HRT

Một trong những thách thức lớn nhất khi triển khai BMS là tích hợp đúng kỹ thuật với hệ thống HVAC. Nhiều dự án thất bại không phải vì phần mềm BMS kém mà vì tích hợp HVAC không đúng giao thức, không đủ điểm giám sát hoặc thiếu cấu hình điều khiển thông minh. HRT, với kinh nghiệm thi công và lập trình hàng trăm hệ thống VRV Daikin và Chiller trong các tòa nhà thương mại, có năng lực kỹ thuật để đảm bảo hệ thống HVAC được tích hợp vào BMS một cách toàn diện và hiệu quả. Đội ngũ kỹ sư HRT thực hiện lập trình BACnet/Modbus mapping, cấu hình các điểm giám sát và điều khiển, kiểm tra thực tế (commissioning) và bàn giao hệ thống hoạt động đúng theo yêu cầu.

8. Xu Hướng BMS Trong Tương Lai: AI, IoT Và Cloud BMS

Thế hệ BMS tiếp theo đang được định hình bởi ba xu hướng công nghệ chính. Đầu tiên là trí tuệ nhân tạo (AI) và học máy (machine learning): BMS thế hệ mới có khả năng tự học từ dữ liệu vận hành lịch sử để tự động tối ưu hóa chiến lược điều khiển, dự báo nhu cầu năng lượng và phát hiện bất thường mà không cần lập trình thủ công từng quy tắc. Thứ hai là IoT và cảm biến không dây (wireless sensors): việc triển khai cảm biến giá rẻ, không dây theo giao thức Zigbee, Z-Wave hoặc LoRaWAN giúp giảm chi phí lắp đặt đáng kể và tăng mật độ giám sát. Thứ ba là Cloud BMS: thay vì máy chủ tại chỗ tốn kém, hệ thống BMS dựa trên đám mây (cloud-based BMS) giúp giảm chi phí hạ tầng IT, cập nhật phần mềm liên tục và cho phép phân tích dữ liệu quy mô lớn trên nhiều tòa nhà.

9. Câu Hỏi Thường Gặp Về Hệ Thống BMS

Tòa nhà bao nhiêu tầng thì nên đầu tư BMS?

Không có ngưỡng cứng nhắc, nhưng thông thường các tòa nhà thương mại từ 5 tầng trở lên với diện tích sàn từ 3.000m² trở lên sẽ có lợi rõ ràng khi đầu tư BMS. Với các tòa nhà nhỏ hơn, hệ thống BMS đơn giản (smart building controller) vẫn có thể mang lại lợi ích tiết kiệm năng lượng đáng kể với chi phí thấp hơn nhiều so với BMS toàn diện.

Có thể tích hợp BMS vào tòa nhà đang hoạt động không?

Có. Việc retrofit BMS vào tòa nhà đang hoạt động (brownfield project) hoàn toàn khả thi và ngày càng phổ biến. Thách thức chính là tích hợp với các thiết bị cũ có thể không hỗ trợ giao thức mở. Tuy nhiên, với các gateway và bộ chuyển đổi giao thức hiện đại, hầu hết các thiết bị HVAC đời cũ vẫn có thể được kết nối vào BMS mới.

HRT có tư vấn và hỗ trợ tích hợp BMS cho hệ thống HVAC không?

Có. Với kinh nghiệm thi công hàng trăm hệ thống VRV Daikin và Chiller, HRT sẵn sàng tư vấn và hỗ trợ kỹ thuật tích hợp HVAC vào BMS, bao gồm lập trình giao thức BACnet/Modbus, cấu hình điểm giám sát và kiểm tra commissioning. Liên hệ HRT qua hotline 0916 181 080 để được tư vấn chi tiết.
