Hệ thống nước ngưng điều hòa có nhiệm vụ thu và dẫn lượng nước hình thành trong quá trình làm lạnh ra vị trí thoát được thiết kế. Đây là hạng mục liên quan trực tiếp đến khả năng vận hành an toàn của AHU, FCU, dàn lạnh âm trần và hệ VRV/VRF. Nếu khay nước, đường ống, P-trap hoặc bơm nước ngưng hoạt động không đúng, thiết bị có thể bị chảy nước, tràn khay, làm ẩm trần hoặc phải dừng vận hành để xử lý.

Trong thực tế, nhiều trường hợp điều hòa chảy nước thường được kết luận ngay là đường ống bị tắc. Tuy nhiên, tắc nghẽn chỉ là một trong nhiều nguyên nhân. Nước có thể không thoát được do đường ống sai độ dốc, đoạn ống bị võng, P-trap không phù hợp với áp suất của thiết bị, khay nước bị nứt, bơm nước ngưng gặp lỗi hoặc dàn lạnh được lắp nghiêng sai hướng. Một số tình trạng tưởng là rò nước từ đường thoát thực tế lại do bảo ôn bị hở, làm hơi nước ngưng tụ bên ngoài bề mặt ống.

Vì vậy, việc xử lý cần bắt đầu từ xác định đúng nguồn nước và nguyên nhân kỹ thuật. Bài viết dưới đây được đội ngũ HRT biên soạn nhằm giúp doanh nghiệp hiểu rõ hệ thống nước ngưng điều hòa là gì, cấu tạo và nguyên lý hoạt động ra sao, những lỗi thường gặp và cách kiểm tra, xử lý phù hợp với hiện trạng công trình.

Hệ thống nước ngưng điều hòa là gì?

Nước ngưng điều hòa là lượng nước hình thành khi không khí ẩm tiếp xúc với bề mặt coil lạnh. Trong quá trình làm lạnh, nhiệt độ bề mặt coil giảm xuống. Khi điều kiện nhiệt độ và độ ẩm phù hợp, một phần hơi nước trong không khí chuyển sang trạng thái lỏng và bám trên các lá trao đổi nhiệt. Nước sau đó chảy xuống khay nước ngưng và được dẫn ra ngoài qua hệ thống đường ống.

Nước ngưng cần được phân biệt với nước lạnh lưu thông trong coil của AHU hoặc FCU. Nước lạnh là môi chất tải nhiệt được Chiller cung cấp và tuần hoàn trong hệ thống kín. Nước ngưng lại được hình thành từ hơi ẩm trong không khí. Với hệ VRV/VRF, môi chất lạnh lưu thông trong ống đồng cũng không phải nước ngưng. Nước ngưng chỉ xuất hiện ở phía không khí khi hơi ẩm được tách ra trên bề mặt dàn lạnh.

ASHRAE định nghĩa khay nước ngưng là bộ phận đặt dưới coil lạnh hoặc coil bay hơi để thu nước hình thành do ngưng tụ, tan băng hoặc quá trình vận hành liên quan. Khay cần có khả năng đưa nước về đầu thoát thay vì để nước đọng kéo dài trong thiết bị.

Hệ thống nước ngưng có nhiệm vụ thu, dẫn và thải lượng nước này đến vị trí được thiết kế. Mục tiêu là không để nước tràn khỏi thiết bị, thấm xuống trần, tiếp xúc với thiết bị điện hoặc tích tụ trong khay. Một hệ thống thoát đúng còn giúp hạn chế nước đọng, cặn bẩn và mùi phát sinh trong quá trình vận hành.

Nước ngưng có thể xuất hiện tại AHU có coil lạnh, FCU, dàn lạnh cassette, dàn lạnh âm trần nối ống gió, dàn lạnh treo tường và các dàn lạnh VRV/VRF. Lượng nước thực tế phụ thuộc vào độ ẩm không khí, tải lạnh, lưu lượng gió, nhiệt độ bề mặt coil và thời gian vận hành. Không phải mọi thiết bị HVAC đều phát sinh nước ngưng ở mọi chế độ hoạt động.

Xem Thêm Điều Hòa Công Nghiệp VRV

Xem Thêm Điều Hòa Công Nghiệp Chiller

Xem Thêm Điều Hòa Công Nghiệp Packaged

Cấu tạo của hệ thống thoát nước ngưng điều hòa

Một hệ thống thoát nước ngưng thường bắt đầu từ khay nước ngưng đặt dưới coil lạnh. Khay thu lượng nước chảy xuống từ bề mặt coil và dẫn nước về đầu thoát. Để thực hiện đúng chức năng, khay cần sạch, không nứt, không biến dạng và có cấu tạo giúp nước chảy về đúng vị trí.

Nếu khay bị võng hoặc lắp nghiêng sai hướng, nước có thể đọng tại một góc thay vì chảy về đầu thoát. Nước đọng kéo dài tạo điều kiện cho cặn bẩn tích tụ và làm tăng nguy cơ xuất hiện mùi. ASHRAE yêu cầu khay thu nước phải có độ dốc hoặc cấu tạo tương đương để nước có thể tự thoát khi quạt chạy hoặc dừng.

Từ khay, nước đi qua đầu thoát và vào đường ống nước ngưng. Đường ống có thể gồm các đoạn nhánh từ từng thiết bị, tuyến gom và điểm xả cuối. Các mối nối phải kín để nước không rò xuống trần hoặc khu vực kỹ thuật. Tuyến ống cũng cần được treo đỡ ổn định nhằm duy trì cao độ và hạn chế các đoạn võng.

Một bộ phận quan trọng khác là P-trap, còn gọi là bẫy nước. P-trap tạo một cột nước làm kín và hỗ trợ nước thoát khỏi khay trong điều kiện có chênh lệch áp suất. Bộ phận này đặc biệt quan trọng khi đầu thoát nằm trong khu vực áp suất âm của AHU hoặc thiết bị xử lý không khí.

Khi quạt tạo áp suất âm trong thân máy, không khí bên ngoài có xu hướng bị hút ngược vào qua đường nước ngưng. Nếu không có P-trap phù hợp, dòng khí này có thể cản nước chảy ra khỏi khay. Trane yêu cầu lắp bẫy nước cho đầu thoát nằm ở phía áp suất âm và xác định kích thước bẫy theo mức áp suất của thiết bị, thay vì sử dụng một kích thước chung cho mọi trường hợp.

Một số hệ thống có thêm điểm thông hơi hoặc cửa vệ sinh. Điểm thông hơi được bố trí theo thiết kế để hỗ trợ trạng thái áp suất và dòng chảy trong đường ống. Cửa vệ sinh giúp kỹ thuật viên tiếp cận, xả rửa hoặc thông tuyến khi bảo trì. Vị trí của các bộ phận này cần tuân theo cấu hình đường ống và hướng dẫn của nhà sản xuất, không nên tự bổ sung tùy tiện.

Khi cao độ thiết bị không cho phép nước thoát tự nhiên bằng trọng lực, hệ thống có thể sử dụng bơm nước ngưng. Cụm bơm thường có khoang chứa nước, phao phát hiện mực nước, động cơ bơm và đường đẩy. Một số thiết bị còn có tín hiệu cảnh báo hoặc tiếp điểm bảo vệ khi mực nước vượt giới hạn.

Ngoài đường thoát chính, một số AHU hoặc FCU có thể được bố trí đường thoát phụ, khay phụ hoặc công tắc báo tràn. Các bộ phận này hỗ trợ phát hiện tình trạng nước dâng bất thường và hạn chế nước tràn ra khu vực xung quanh. Tuy nhiên, không phải mọi thiết bị đều có cấu hình giống nhau. Cần kiểm tra catalogue, bản vẽ và tài liệu lắp đặt của từng thiết bị.

Hệ thống nước ngưng hoạt động như thế nào?

Khi thiết bị điều hòa vận hành, quạt đưa không khí qua coil lạnh. Hơi ẩm ngưng tụ trên bề mặt coil, tập hợp thành giọt và chảy xuống khay. Khay dẫn nước về đầu thoát nhờ cấu tạo và cao độ lắp đặt.

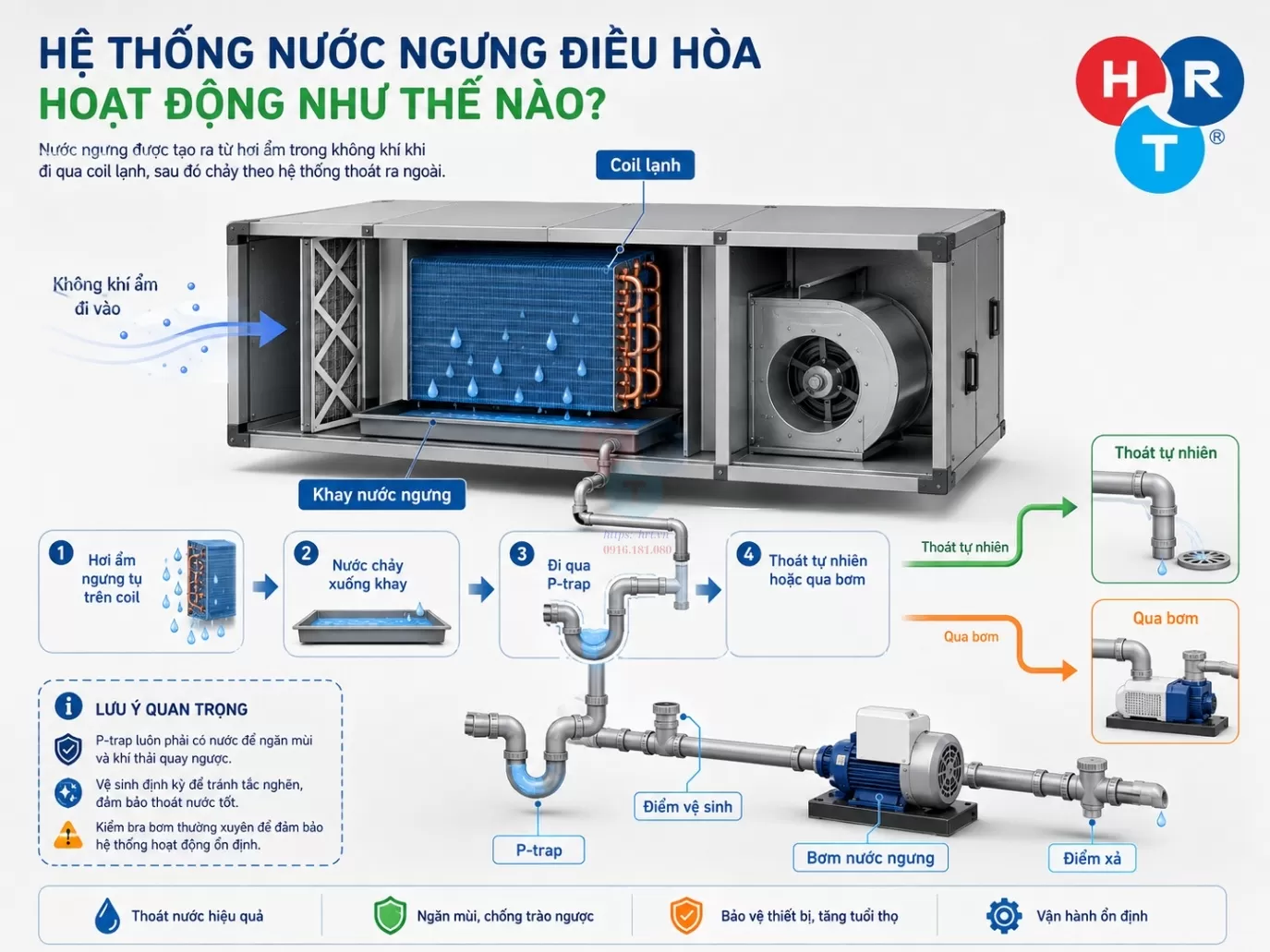

Hệ thống nước ngưng điều hòa hoạt động

Từ đầu thoát, nước đi vào P-trap nếu hệ thống có yêu cầu. Lớp nước trong trap tạo kín khí và giúp tách ảnh hưởng của áp suất trong thiết bị khỏi tuyến thoát phía sau. Daikin mô tả condensate trap là bộ phận tạo lớp nước làm kín nhằm ngăn luồng không khí từ đường thoát đi vào khu vực coil.

P-trap phải được mồi nước trước khi thiết bị vận hành. Nếu trap khô, lớp nước làm kín chưa hình thành và hệ thống có thể thoát không ổn định. Trap cũng phải được lựa chọn theo áp suất tại vị trí đầu thoát. Trap không phù hợp có thể gây áp ngược, mất lớp nước làm kín hoặc cản dòng thoát.

Sau P-trap, nước chảy theo đường ống nhờ trọng lực hoặc được bơm đi. Với hệ thoát tự nhiên, tuyến ống phải duy trì độ dốc liên tục về phía điểm xả. Nếu xuất hiện đoạn dốc ngược hoặc võng, nước có thể tích tụ và tạo bẫy nước ngoài ý muốn.

Không nên áp dụng một giá trị độ dốc, đường kính ống hoặc chiều sâu P-trap cho mọi hệ thống. Các thông số phải được xác định theo lưu lượng nước ngưng dự kiến, cấu tạo thiết bị, áp suất trong thân máy, chiều dài tuyến, vật liệu ống và hướng dẫn kỹ thuật được phê duyệt.

Xem Thêm HVAC Xanh Là Gì? Xu Hướng Cho Công Trình Hiện Đại

Dấu hiệu hệ thống nước ngưng đang gặp lỗi

Dấu hiệu dễ nhận biết nhất là nước nhỏ từ dàn lạnh hoặc trần. Nước có thể tràn khỏi khay, rò tại mối nối hoặc chảy từ đoạn ống bị nứt. Tuy nhiên, cũng có trường hợp nước xuất hiện do ngưng tụ ngoài bề mặt ống lạnh vì lớp bảo ôn bị hở. Vì vậy, cần kiểm tra nguồn nước trước khi tháo hoặc thông đường ống.

Nước đọng lâu trong khay cũng cho thấy hệ thống thoát không bình thường. Nguyên nhân có thể là đầu thoát bị cản, đường ống tắc, khay sai độ dốc hoặc P-trap chưa hoạt động đúng. Nếu khay luôn còn nước sau khi thiết bị dừng, cần kiểm tra toàn bộ tuyến thoát.

Một dấu hiệu khác là đường ống thoát chậm hoặc không có nước ra trong khi thiết bị đang phát sinh lượng nước ngưng đáng kể. Tình trạng này có thể liên quan đến tắc nghẽn, khóa khí, đoạn võng, bơm không chạy hoặc đầu thoát bị chặn.

Khi nước rò trong thời gian dài, trần có thể xuất hiện vệt ố, phồng, biến màu hoặc ẩm. Đây là dấu hiệu cần xử lý sớm vì nước có thể đã lan khỏi vị trí rò ban đầu. Cần kiểm tra cả đường ống, khay, bảo ôn và các thiết bị khác nằm phía trên trần.

Mùi khó chịu tại dàn lạnh hoặc gần đường thoát có thể liên quan đến nước đọng, cặn bẩn hoặc chất bám trong khay và đường ống. Carrier lưu ý độ ẩm tích tụ trong coil hoặc khay nước ngưng có thể liên quan đến mùi ẩm mốc, đồng thời khuyến nghị kiểm tra đường thoát khi mùi vẫn tồn tại sau khi vệ sinh các bộ phận chính.

Với hệ có bơm, dấu hiệu bất thường có thể là bơm chạy liên tục, phát tiếng lớn hoặc không khởi động khi nước dâng. Nguyên nhân có thể nằm ở phao, khoang chứa, đường đẩy, nguồn điện hoặc bản thân bơm.

Nếu thiết bị có công tắc báo tràn, hệ thống có thể dừng và phát cảnh báo khi mực nước vượt giới hạn. Không nên đấu tắt công tắc để tiếp tục vận hành vì nước có thể tràn vào trần hoặc thiết bị điện.

Xem Thêm Giải Mã Các Chỉ Số Hiệu Suất Năng Lượng HVAC

Các lỗi thường gặp của hệ thống nước ngưng điều hòa

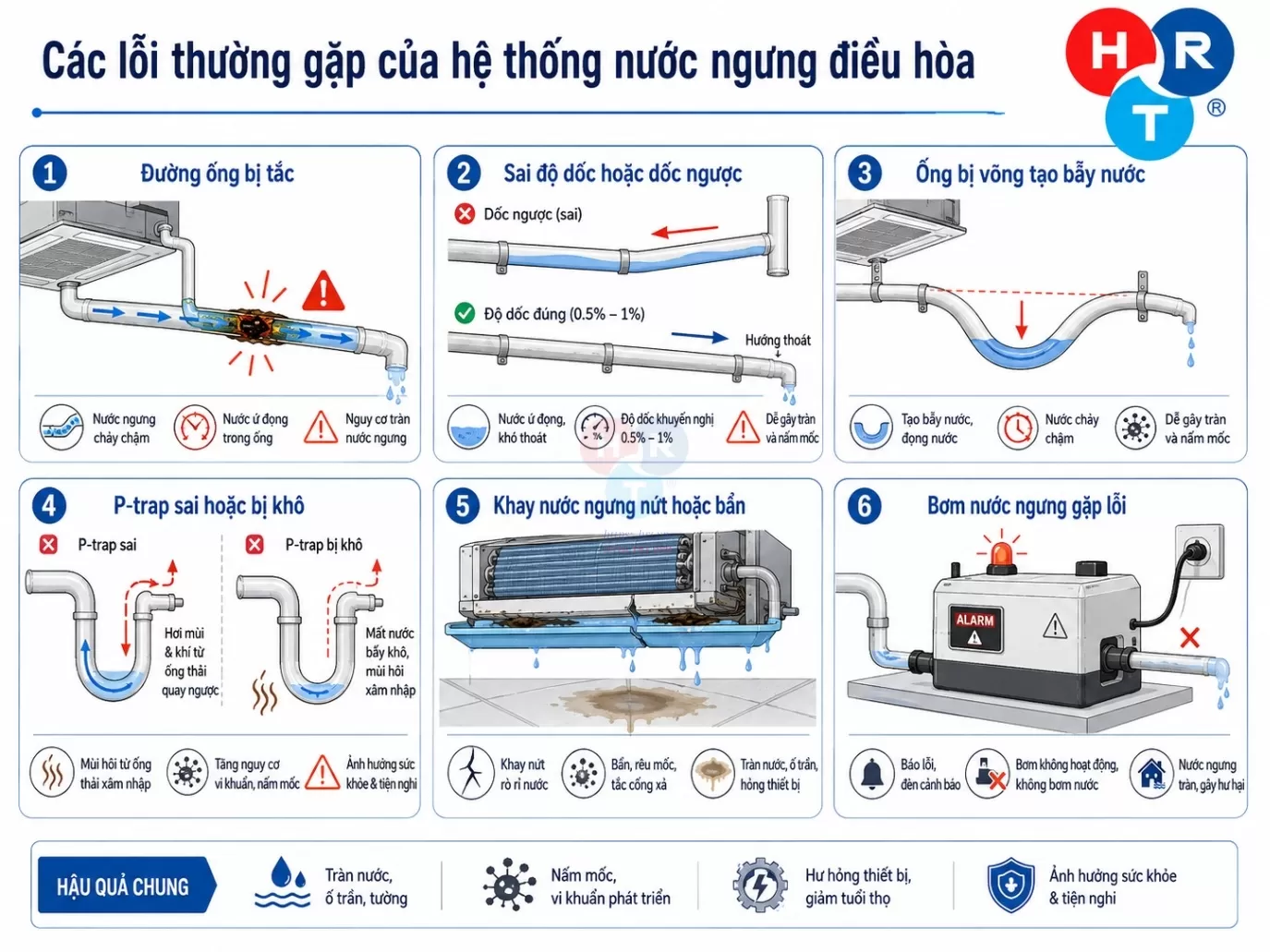

Các lỗi thường gặp của hệ thống

Đường ống nước ngưng bị tắc

Tắc nghẽn là một trong những lỗi phổ biến nhất. Bụi từ không khí, cặn bẩn trên coil, chất bám sinh học hoặc dị vật có thể đi vào khay và tích tụ trong đầu thoát. Theo thời gian, hỗn hợp này làm giảm tiết diện dòng chảy và khiến nước thoát chậm.

Carrier cho biết tắc đường nước ngưng thường liên quan đến chất bẩn và cặn tích tụ trong tuyến thoát. Khi kiểm tra, bước đầu tiên là ngắt thiết bị, kiểm tra khay và xác định nước có đang bị giữ lại hay không.

Việc xử lý cần bắt đầu bằng làm sạch khay và đầu thoát, sau đó thông tuyến bằng thiết bị hoặc phương pháp phù hợp với vật liệu đường ống. Không nên sử dụng áp lực quá cao vì có thể làm bung mối nối hoặc đẩy chất bẩn vào một nhánh khác. Sau khi thông, cần xả thử bằng nước sạch và quan sát toàn tuyến.

Đường ống không đủ độ dốc hoặc bị dốc ngược

Đường ống thoát tự nhiên cần duy trì độ dốc về phía điểm xả. Nếu một đoạn bị dốc ngược, nước sẽ tích tụ tại điểm thấp và không thể thoát hết. Lượng nước đọng này làm tăng nguy cơ hình thành cặn và mùi.

Sai độ dốc thường phát sinh do thi công không đúng cao độ, giá đỡ bị xê dịch hoặc công trình cải tạo trần làm tuyến ống bị nâng, hạ cục bộ. Hướng xử lý là kiểm tra lại cao độ, điều chỉnh giá đỡ và thi công lại đoạn sai nếu cần.

Đường ống bị võng và tạo bẫy nước ngoài ý muốn

Một đoạn ống ngang bị võng có thể tạo thành bẫy nước thứ hai ngoài P-trap thiết kế. Khi đó, không khí bị giữ giữa hai cột nước, gây khóa khí và làm nước thoát không ổn định. Tài liệu lắp đặt của Trane cảnh báo đường nước ngưng không nên bị võng vì có thể tạo double trap và làm nước dồn ngược.

Xử lý lỗi này cần chỉnh lại treo đỡ, loại bỏ đoạn võng và bảo đảm tuyến ống có cao độ liên tục. Chỉ thông đường ống mà không sửa đoạn võng sẽ khiến lỗi tái diễn.

P-trap sai kích thước hoặc chưa được mồi nước

P-trap không phải bộ phận có thể lắp theo kinh nghiệm chung. Chiều sâu và cấu tạo trap phải phù hợp với áp suất tại đầu thoát. Trap quá nông có thể không giữ được lớp nước làm kín. Trap bố trí không phù hợp có thể tạo áp ngược hoặc làm nước khó thoát.

Nếu trap chưa được mồi nước, không khí có thể đi qua đường thoát và cản nước chảy. Khi chạy thử thiết bị, cần mồi trap và kiểm tra cả trạng thái quạt chạy lẫn trạng thái quạt dừng.

Một lỗi khác là gom nhiều đường thoát của các khay vào một trap chung mà không có cơ sở thiết kế. Chênh lệch áp suất giữa các khu vực có thể làm nước bị giữ lại hoặc chảy ngược. Mỗi tuyến cần được lắp theo hướng dẫn của nhà sản xuất và hồ sơ dự án.

Khay nước ngưng bẩn, nứt hoặc biến dạng

Khay bẩn làm cản nước trên đường về đầu thoát. Khay nứt gây rò trực tiếp vào thân máy hoặc trần. Khay bị võng có thể tạo vùng nước đọng dù đường ống phía sau không tắc.

Khi xử lý, cần vệ sinh toàn bộ bề mặt khay, kiểm tra đầu thoát và xem nước có chảy hết hay không. Nếu khay hư hỏng, cần sửa hoặc thay theo cấu tạo thiết bị. Không nên chỉ trám tạm nếu vật liệu khay đã xuống cấp hoặc biến dạng lớn.

Bơm nước ngưng gặp lỗi

Bơm có thể không hoạt động do mất nguồn, phao bị kẹt, khoang chứa quá bẩn hoặc đường đẩy bị tắc. Trong một số trường hợp, bơm vẫn chạy nhưng không đưa được nước đi do van một chiều gặp lỗi hoặc cột áp thực tế vượt khả năng của bơm.

Việc kiểm tra cần thực hiện theo trình tự từ nguồn điện, phao, khoang chứa, đường hút, đường đẩy đến tín hiệu cảnh báo. Không nên thay bơm ngay khi chưa loại trừ các lỗi bên ngoài.

Mối nối đường ống bị hở

Mối nối bị hở làm nước rò xuống trần dù tuyến vẫn thoát bình thường. Nguyên nhân có thể là keo ghép không phù hợp, mối nối bị tác động cơ học hoặc giá đỡ tạo lực kéo lên đường ống.

Cần tháo và làm lại mối nối theo đúng vật liệu ống, đồng thời chỉnh lại treo đỡ để lỗi không tái diễn. Sau khi xử lý phải xả thử nước và kiểm tra trong điều kiện thiết bị vận hành.

Bảo ôn đường ống không kín

Một số đoạn ống nước ngưng có nhiệt độ thấp hơn môi trường xung quanh và có nguy cơ đọng sương. Nếu bảo ôn bị hở, rách hoặc thấm nước, hơi ẩm có thể ngưng tụ trên bề mặt ống. Nước sau đó nhỏ xuống trần và dễ bị nhầm với rò từ bên trong đường ống.

Cần xác định rõ nước xuất phát từ mối nối hay từ bề mặt ngoài. Nếu nguyên nhân là bảo ôn, cần tháo phần vật liệu hư hỏng, làm khô bề mặt và hoàn thiện lại lớp cách nhiệt kín liên tục.

Dàn lạnh hoặc khay nước lắp sai cân bằng

Dàn lạnh lắp nghiêng sai hướng có thể làm nước không chảy về đầu thoát. Thay vào đó, nước tích tụ ở mép đối diện và tràn khỏi khay. Lỗi này thường xuất hiện sau khi thiết bị bị di chuyển, giá treo xê dịch hoặc thi công ban đầu không đúng.

Cần kiểm tra độ cân bằng và hướng thoát theo tài liệu của thiết bị. Không nên tự nghiêng thiết bị theo cảm tính nếu chưa xác định cấu tạo khay và vị trí đầu thoát.

Lọc gió hoặc coil quá bẩn

Lọc bẩn làm giảm lưu lượng không khí qua coil. Coil bẩn cũng ảnh hưởng đến trao đổi nhiệt và phân phối dòng khí. Trong một số điều kiện, lưu lượng giảm có thể góp phần làm coil đóng băng. Khi băng tan, lượng nước phát sinh có thể vượt khả năng thu hoặc thoát bình thường.

Carrier liệt kê đường thoát bị tắc, coil đóng băng do lọc bẩn và khay nước hư hỏng trong nhóm nguyên nhân thường gặp khiến điều hòa chảy nước.

Trong trường hợp này, chỉ thông đường nước ngưng sẽ không giải quyết được nguyên nhân gốc. Cần kiểm tra lọc, coil, quạt, lưu lượng gió và hệ thống lạnh.

Nước bị cuốn qua coil hoặc vượt khỏi khay

Nếu vận tốc gió hoặc điều kiện dòng khí không phù hợp, giọt nước có thể bị cuốn khỏi bề mặt coil và đi qua mép khay. Tình trạng này cũng có thể xảy ra khi coil bẩn, khay không đủ khả năng thu nước hoặc thiết bị vận hành ngoài điều kiện thiết kế.

Cần kiểm tra dấu vết ẩm phía sau coil, lưu lượng gió, tốc độ quạt, tình trạng lá coil và cấu tạo khay. Đây không phải lỗi có thể xử lý chỉ bằng cách thay đường ống thoát.

Xem Thêm HVAC tiết kiệm năng lượng: Cách tối ưu vận hành

Cách kiểm tra hệ thống nước ngưng điều hòa

Bước đầu tiên là xác định nguồn nước. Cần kiểm tra nước có tràn từ khay, rò tại mối nối, ngưng tụ ngoài ống hay chảy ra sau khi coil đóng băng tan. Nếu trên trần có nhiều hệ kỹ thuật, cũng phải loại trừ khả năng nước đến từ đường ống hoặc thiết bị khác.

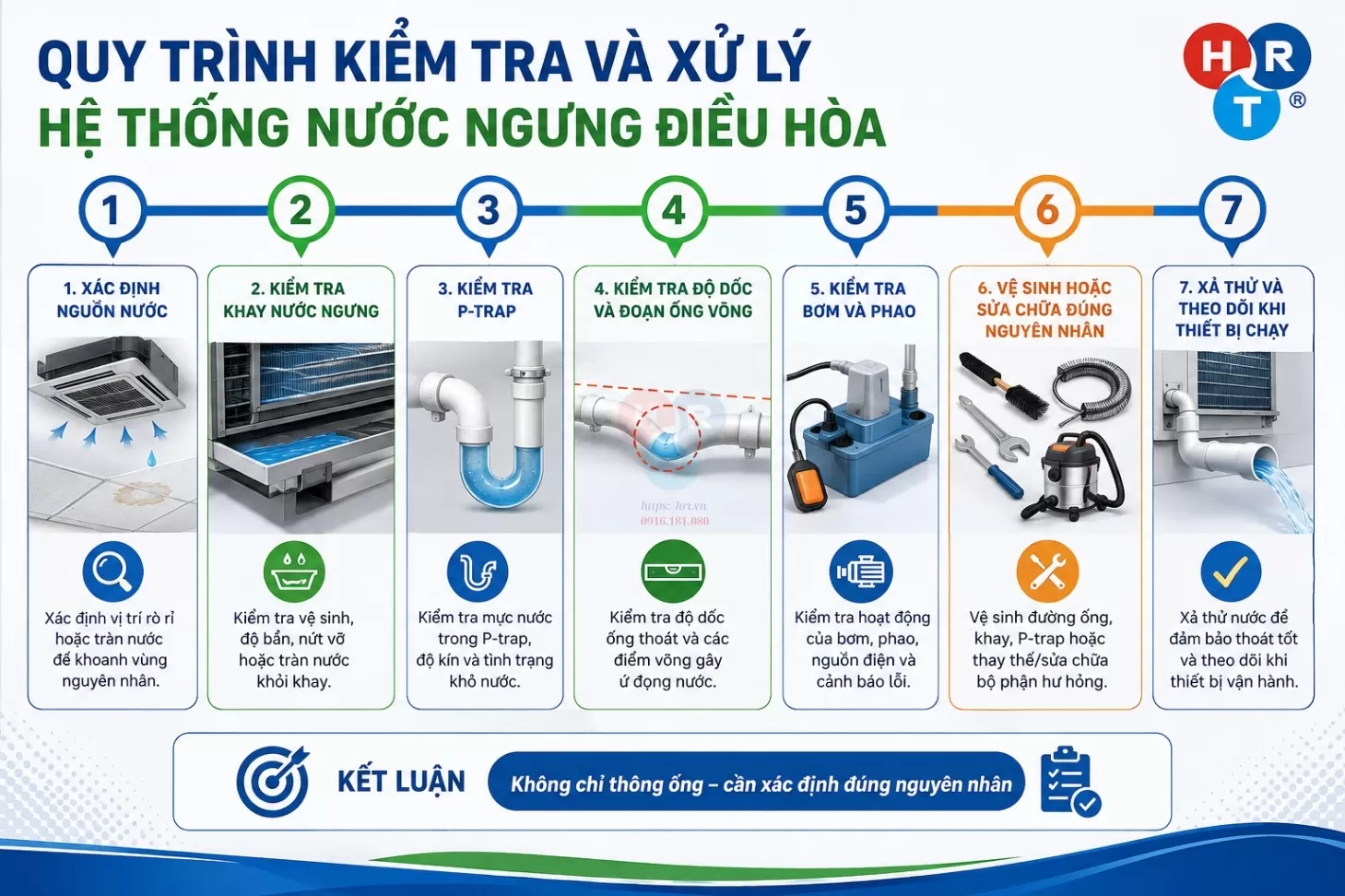

Quy trình kiểm tra và xử lý

Tiếp theo, kiểm tra khay nước ngưng. Quan sát tình trạng cặn bẩn, vết nứt, biến dạng và lượng nước đọng. Có thể đưa một lượng nước sạch vào khay theo quy trình an toàn để kiểm tra nước có chảy về đầu thoát hay không.

P-trap cần được kiểm tra về cấu tạo, vị trí và nước mồi. Nếu trap khô, cần mồi lại trước khi đánh giá. Nếu nghi ngờ trap sai kích thước, cần đối chiếu với áp suất thiết bị và hướng dẫn của nhà sản xuất.

Toàn bộ đường ống cần được kiểm tra cao độ, độ dốc và giá đỡ. Các đoạn võng, dốc ngược hoặc bị tác động bởi hệ thống khác cần được ghi nhận. Đồng thời, kiểm tra các mối nối và dấu hiệu rò trên trần.

Với hệ dùng bơm, cần thử hoạt động của phao và bơm trong điều kiện kiểm soát. Quan sát bơm có khởi động, dừng đúng mức nước và đưa nước ra khỏi tuyến hay không. Nếu có tín hiệu báo tràn, cần kiểm tra chức năng cảnh báo thay vì đấu tắt.

Cuối cùng, kiểm tra lọc gió, coil và quạt. Mục tiêu là xác định hệ thống có đang đóng băng, cuốn nước hoặc phát sinh lượng nước bất thường do lỗi vận hành hay không.

Xem Thêm HVAC Công Nghiệp: Thành Phần Và Cách Chọn Hệ Phù Hợp

Cách xử lý theo từng tình trạng

Khi đường ống bị tắc, cần ngừng thiết bị nếu có nguy cơ tràn nước. Sau đó vệ sinh khay, đầu thoát và thông tuyến bằng phương pháp phù hợp. Carrier khuyến nghị kiểm tra khay, loại bỏ nước đọng, làm sạch đường thoát và xác nhận nước chảy tự do sau khi xử lý.

Khi đường ống sai độ dốc, cần căn chỉnh hoặc thi công lại tuyến. Bổ sung giá đỡ chỉ có hiệu quả khi giá được đặt đúng cao độ và không tạo thêm điểm võng. Nếu tuyến bị xung đột với kết cấu hoặc hệ MEP khác, cần đánh giá phương án cải tạo.

Khi P-trap không phù hợp, cần thiết kế và lắp lại theo áp suất của thiết bị. Trap phải được mồi nước và kiểm tra trong lúc quạt chạy. Không nên tự tăng chiều sâu trap vì một trap lớn hơn chưa chắc thoát tốt hơn.

Khi khay bị nứt, biến dạng hoặc ăn mòn, phương án xử lý phụ thuộc vào vật liệu và mức độ hư hỏng. Có thể cần sửa hoặc thay khay. Sau khi hoàn thiện, cần kiểm tra nước có thoát hết và không còn rò.

Khi bơm gặp lỗi, cần vệ sinh khoang chứa, kiểm tra phao, nguồn điện, đường đẩy và van một chiều nếu có. Chỉ thay bơm khi đã xác định thiết bị không còn hoạt động đúng hoặc không đáp ứng yêu cầu thực tế.

Khi bảo ôn hư hỏng, cần tháo phần vật liệu ướt hoặc mất khả năng cách nhiệt. Bề mặt ống phải được làm khô và kiểm tra rò nước trước khi bọc lại. Lớp bảo ôn mới cần kín tại mối nối để hạn chế ngưng tụ tái diễn.

Nếu coil đóng băng hoặc nước bị cuốn qua coil, cần xử lý hệ thống không khí và hệ thống lạnh. Việc thông đường nước ngưng chỉ giải quyết phần hậu quả, không giải quyết nguyên nhân gốc.

Xem Thêm Bảo Trì Hệ Thống HVAC Giải Pháp Toàn Diện Cho Doanh Nghiệp

Sai lầm thường gặp khi xử lý nước ngưng điều hòa

Sai lầm phổ biến nhất là chỉ thông đường ống mà không kiểm tra độ dốc, khay và P-trap. Nếu đoạn ống bị võng hoặc trap sai, tình trạng tắc và tràn có thể tái diễn sau một thời gian ngắn.

Một sai lầm khác là cho rằng trap càng sâu thì càng tốt. Thực tế, kích thước trap phải phù hợp với áp suất của thiết bị. Trap không đúng có thể tạo áp ngược hoặc không giữ được lớp nước làm kín.

Việc bỏ qua bước mồi nước cho P-trap cũng làm quá trình chạy thử không phản ánh đúng trạng thái vận hành. Trap khô có thể khiến không khí đi ngược qua đường thoát và cản nước.

Không nên đấu tắt công tắc báo tràn để thiết bị tiếp tục chạy. Bảo vệ này có chức năng hạn chế nước tràn khi hệ thống thoát gặp lỗi.

Việc sử dụng hóa chất vệ sinh không rõ khả năng tương thích cũng có thể làm ảnh hưởng đến ống, gioăng, keo nối hoặc thiết bị. Phương pháp vệ sinh cần phù hợp với vật liệu và điều kiện sử dụng.

Sau sửa chữa, phải xả thử và theo dõi thiết bị khi vận hành. Nếu chỉ kiểm tra lúc thiết bị dừng, một số lỗi liên quan áp suất, rung hoặc lượng nước ngưng thực tế có thể chưa xuất hiện.

Khi nào cần bảo trì hoặc cải tạo hệ thống nước ngưng?

Doanh nghiệp nên kiểm tra lại hệ thống khi lỗi tắc hoặc chảy nước tái diễn nhiều lần. Tắc lặp lại thường cho thấy nguyên nhân không chỉ nằm ở cặn bẩn mà có thể liên quan đến độ dốc, đoạn võng, điểm vệ sinh hoặc cách gom tuyến.

Khi thay đổi mặt bằng, di chuyển FCU hoặc dàn lạnh, tuyến thoát cũ có thể không còn phù hợp. Việc nối thêm hoặc kéo dài đường ống cần được kiểm tra về cao độ và khả năng bảo trì.

Khi thay AHU, FCU hoặc dàn lạnh VRV/VRF, cần xem xét khả năng tương thích của khay, đầu thoát, P-trap, bơm và tuyến ống hiện hữu. Không nên mặc định thiết bị mới có thể sử dụng nguyên trạng đường thoát cũ.

Hệ thống cũng cần cải tạo khi đường ống đã xuống cấp, mối nối lão hóa, bảo ôn hư hỏng hoặc giá đỡ biến dạng. Trong trường hợp thiếu cửa thăm và không thể tiếp cận để vệ sinh, có thể cần bố trí lại điểm bảo trì trong phạm vi kỹ thuật cho phép.

HRT tiếp cận hệ thống nước ngưng điều hòa theo hướng nào?

Với HRT, việc xử lý hệ thống nước ngưng cần bắt đầu từ xác định đúng nguồn nước và kiểm tra toàn bộ tuyến thoát. Không nên mặc định mọi trường hợp chảy nước đều do tắc ống. Cần phân biệt giữa khay tràn, mối nối rò, bảo ôn đọng sương, bơm không hoạt động và coil đóng băng.

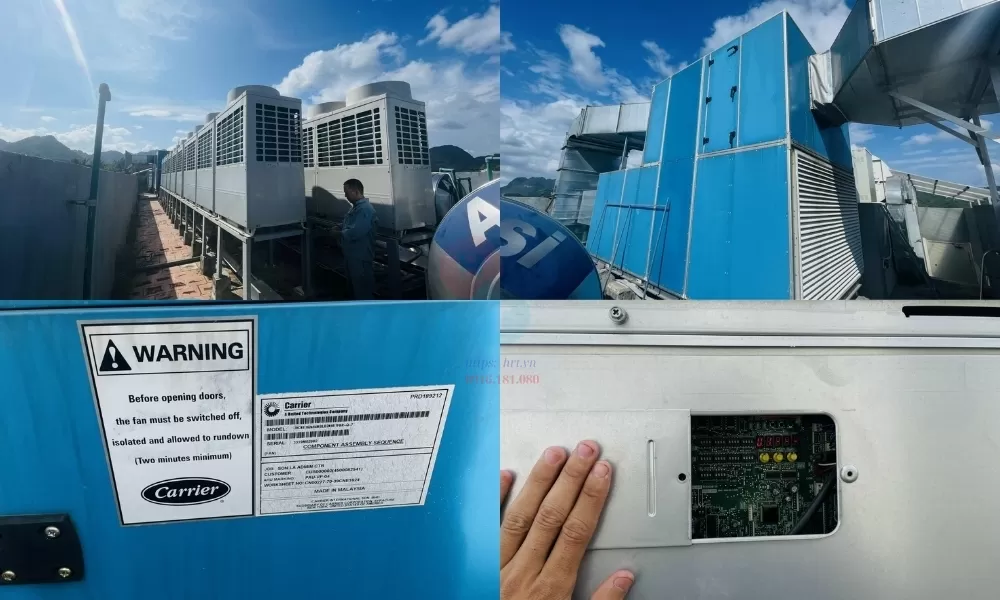

HRT thi công dự án hệ thống điều hòa trung tâm

Trong phạm vi dịch vụ đã cung cấp, HRT hoạt động với các hệ thống VRV/VRF, Chiller, AHU, FCU, điều hòa công nghiệp, điều hòa nhà xưởng, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động, giải pháp tiết kiệm năng lượng, bảo trì, bảo dưỡng, cải tạo và tối ưu hệ thống HVAC.

Khi khảo sát nước ngưng, hệ thống cần được xem xét trong mối liên hệ với thiết bị lạnh, coil, quạt, lọc gió, khay nước, P-trap, bơm, bảo ôn và điều kiện lắp đặt. Tùy nguyên nhân, công việc có thể liên quan đến vệ sinh, bảo trì, xử lý mối nối, điều chỉnh tuyến, sửa khay, kiểm tra bơm, hoàn thiện bảo ôn hoặc cải tạo hạng mục HVAC liên quan.

HRT không nên cam kết xử lý triệt để hoặc đưa ra thông số chung khi chưa khảo sát. Kết quả phụ thuộc vào thiết kế, loại thiết bị, tình trạng đường ống, khả năng tiếp cận và phạm vi hư hỏng thực tế.

Với tinh thần Hiểu Đúng – Rõ Ràng – Tận Tâm, HRT hướng đến việc giúp doanh nghiệp xác định đúng nguyên nhân, hạn chế xử lý tạm thời và lựa chọn phương án phù hợp với điều kiện vận hành của công trình.

Kết luận

Hệ thống nước ngưng điều hòa tuy không trực tiếp tạo ra năng suất lạnh nhưng ảnh hưởng lớn đến khả năng vận hành an toàn của AHU, FCU và dàn lạnh VRV/VRF. Đường thoát bị tắc, sai độ dốc, P-trap không phù hợp, khay nước hư hoặc bơm nước ngưng gặp lỗi đều có thể gây tràn nước, ẩm trần, mùi và gián đoạn vận hành.

Việc xử lý cần bắt đầu từ xác định đúng nguồn nước, sau đó kiểm tra khay, đường ống, P-trap, bơm, bảo ôn, coil và điều kiện vận hành. Không nên chỉ thông ống hoặc xử lý bề mặt khi chưa làm rõ nguyên nhân.

Nếu doanh nghiệp cần kiểm tra, bảo trì, bảo dưỡng, cải tạo hoặc tối ưu hệ thống HVAC liên quan đến AHU, FCU, VRV/VRF, Chiller, điều hòa công nghiệp hoặc điều hòa nhà xưởng, HRT có thể khảo sát hiện trạng và đề xuất phương án theo điều kiện thực tế của công trình.

Thông tin liên hệ

Công Ty Điều Hòa Thông Gió HRT
Địa chỉ: Số 9TT7 Đường Foresa 7A, KĐT Sinh Thái Tasco, Phường Xuân Phương, TP Hà Nội, Việt Nam
Hotline: 0916 181 080
Email: CEO@hrt.vn

Câu hỏi thường gặp về hệ thống nước ngưng điều hòa

Hệ thống nước ngưng điều hòa là gì?

Đây là hệ thống thu và dẫn lượng nước hình thành khi hơi ẩm trong không khí ngưng tụ trên coil lạnh ra vị trí thoát được thiết kế.

Vì sao điều hòa bị chảy nước?

Nguyên nhân có thể là tắc đường thoát, sai độ dốc, khay nước bẩn hoặc nứt, P-trap không phù hợp, bơm hỏng, bảo ôn hở, thiết bị lắp sai cân bằng hoặc coil đóng băng.

P-trap nước ngưng có tác dụng gì?

P-trap tạo lớp nước làm kín và hỗ trợ nước thoát khỏi thiết bị trong điều kiện có chênh lệch áp suất. Kích thước trap cần theo áp suất thiết bị và hướng dẫn kỹ thuật.

Vì sao đường nước ngưng bị tắc?

Cặn bụi, chất bám sinh học, dị vật, đoạn ống võng hoặc nước đọng lâu có thể làm tuyến thoát bị tắc.

Đường nước ngưng có cần bảo ôn không?

Tùy nhiệt độ bề mặt, môi trường và tuyến lắp đặt. Những đoạn có nguy cơ đọng sương cần được bảo ôn theo thiết kế.

Có nên tự dùng hóa chất để thông đường nước ngưng không?

Không nên dùng hóa chất không rõ khả năng tương thích. Chất vệ sinh không phù hợp có thể ảnh hưởng đến ống, gioăng, keo nối và thiết bị.

Vì sao thông ống xong nhưng điều hòa vẫn chảy nước?

Nguyên nhân có thể không nằm ở tắc ống mà ở độ dốc, khay nước, P-trap, bơm, bảo ôn, coil đóng băng hoặc nước bị cuốn qua coil.

Khi nào cần thay bơm nước ngưng?

Chỉ nên thay sau khi kiểm tra nguồn điện, phao, khoang chứa, đường đẩy, van một chiều và xác định bơm không còn hoạt động đúng hoặc không đáp ứng điều kiện thực tế.
