Hệ thống điều hòa trung tâm VRV Daikin là giải pháp làm lạnh và sưởi ấm tiên tiến, được ứng dụng rộng rãi trong các công trình kiến trúc hiện đại từ biệt thự cao cấp đến các tòa nhà văn phòng thông minh. Tuy nhiên, hiệu suất vận hành và tuổi thọ của hệ thống này phụ thuộc rất lớn vào chất lượng quá trình thi công. Điều Hòa HRT, nhà thầu HVAC uy tín với hơn một thập kỷ kinh nghiệm và là đại lý triệu đô của Daikin, xin cung cấp bài viết chuyên sâu về kỹ thuật lắp đặt hệ thống VRV Daikin đạt tiêu chuẩn quốc tế.

1. Vai trò của việc lắp đặt đúng kỹ thuật đối với hệ thống VRV Daikin

Một hệ thống điều hòa trung tâm dù có thiết bị hiện đại đến đâu cũng không thể phát huy tối đa công năng nếu quy trình lắp đặt bị xem nhẹ. Việc tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật từ nhà sản xuất Daikin mang lại những giá trị cốt lõi sau:

• Đảm bảo hiệu suất năng lượng: Việc lắp đặt đúng cao độ, khoảng cách giải nhiệt và kỹ thuật hàn ống đồng giúp máy nén biến tần hoạt động ở dải tần số tối ưu, giảm thiểu thất thoát nhiệt lượng.

• Hạn chế lỗi vận hành: Đa số các mã lỗi hệ thống như U4 (lỗi truyền tín hiệu), A3 (lỗi bơm nước thải), hay E3 (lỗi áp suất cao) đều xuất phát từ những sai sót trong quá trình thi công mạng lưới ống đồng và dây điện.

• Tăng tuổi thọ thiết bị: Hệ thống được hút chân không tuyệt đối và thử áp kín sẽ ngăn ngừa hiện tượng oxy hóa bên trong máy nén, giúp thiết bị vận hành bền bỉ trên 15 năm.

• Điều kiện bảo hành: Daikin Việt Nam chỉ chấp nhận bảo hành đối với các hệ thống được lắp đặt bởi các nhà thầu có chứng chỉ đào tạo và tuân thủ đúng tài liệu Installation Manual của hãng.

2. Công tác chuẩn bị và khảo sát trước khi thi công

Trước khi bắt đầu lắp đặt, Điều Hòa HRT luôn thực hiện bước chuẩn bị kỹ lưỡng nhằm đồng bộ giữa bản vẽ thiết kế và thực tế công trường.

2.1. Khảo sát hiện trạng mặt bằng

Các kỹ sư sẽ xác định vị trí đặt cụm dàn nóng ngoài trời sao cho đảm bảo thông thoáng, thuận tiện cho việc bảo trì và không gây ảnh hưởng bởi độ ồn đến khu vực xung quanh. Đối với dàn lạnh, cần kiểm tra cốt trần thạch cao để đảm bảo đủ không gian cho thiết bị và độ dốc của đường nước thải.

2.2. Kiểm duyệt bản vẽ Shop Drawing

Bản vẽ thi công chi tiết (Shop Drawing) cần thể hiện rõ vị trí các bộ chia gas (Refnet Joint), kích thước ống đồng, vị trí hộp điện và điểm thoát nước trục chính. Việc chuẩn bị bản vẽ chính xác giúp quá trình thi công diễn ra nhanh gọn, tránh tình trạng chồng chéo với các hệ thống khác như chữa cháy hay thông gió.

2.3. Chuẩn bị vật tư tiêu chuẩn HVAC

Chất lượng vật tư phụ quyết định độ bền của hệ thống. HRT cam kết sử dụng:

• Ống đồng: Đạt tiêu chuẩn ASTM B280, độ dày tối thiểu từ 0.81mm trở lên tùy theo đường kính ống để chịu được áp suất môi chất R410A hoặc R32.

• Bảo ôn: Sử dụng loại cách nhiệt cấu trúc ô kín (Closed Cell) như PE hoặc Rubber có khả năng chống cháy lan và ngăn ngừa đọng sương.

• Dây tín hiệu: Loại dây xoắn đôi có lớp bọc kim loại chống nhiễu để đảm bảo tín hiệu truyền tải liên tục giữa dàn nóng và dàn lạnh.

3. Quy trình lắp đặt hệ thống VRV Daikin tiêu chuẩn nhà thầu HRT

Quy trình lắp đặt được thực hiện trình tự qua các bước kỹ thuật khắt khe, dưới sự giám sát của các kỹ sư có chuyên môn cao.

3.1. Lắp đặt mạng lưới dàn lạnh (Indoor Units)

Dàn lạnh thường được lắp đặt đầu tiên khi công trình hoàn thiện phần xây thô.

• Cố định ty treo: Sử dụng nở đạn và ty treo chắc chắn, có vòng đệm chống rung.

• Lấy cao độ: Dàn lạnh phải được lắp đặt cân bằng tuyệt đối. Đối với loại âm trần nối ống gió, cần tính toán vị trí miệng gió sao cho luồng không khí phân bổ đều và thẩm mỹ.

• Bảo vệ thiết bị: Sau khi treo, dàn lạnh phải được bọc nilon kín để tránh bụi bẩn, mạt sắt lọt vào khoang máy trong quá trình thi công các hạng mục khác của tòa nhà.

3.2. Thi công đường ống môi chất và kỹ thuật hàn hóa Nitơ

Đây là khâu quan trọng nhất trong lắp đặt hệ thống VRV.

• Lắp đặt bộ chia gas: Các bộ chia gas Daikin phải được lắp đặt theo phương nằm ngang hoặc thẳng đứng. Tuyệt đối không lắp nghiêng vì sẽ gây ra hiện tượng phân bổ môi chất không đều giữa các nhánh dàn lạnh.

• Kỹ thuật hàn hóa Nitơ: Trong quá trình hàn các mối nối ống đồng, khí Nitơ nồng độ thấp (0.02MPa) phải được thổi liên tục vào bên trong ống. Việc này nhằm ngăn chặn sự hình thành màng oxit đồng (muội đen) gây tắc nghẽn van tiết lưu và làm hỏng máy nén.

• Uốn ống: Sử dụng dụng cụ uốn chuyên dụng để đảm bảo đường ống không bị móp, méo tại các góc cua, đảm bảo lưu lượng gas lưu thông ổn định.

3.3. Lắp đặt hệ thống nước ngưng

Hệ thống thoát nước thải của điều hòa VRV thường có lưu lượng lớn.

• Độ dốc: Đường ống nước ngưng phải đạt độ dốc tối thiểu 1/100 về phía thoát nước chính.

• Thông hơi: Cần bố trí các vị trí thông hơi (Air vent) để nước thoát nhanh, tránh tình trạng bị hiện tượng tắc khí gây trào nước tại dàn lạnh.

• Bơm thoát nước: Đối với các dàn lạnh Cassette hoặc giấu trần có bơm tích hợp, cần kiểm tra phao ngắt và cao độ nâng của bơm trước khi kết nối.

3.4. Thi công hệ thống điện và dây tín hiệu

• Điện động lực: Cấp nguồn độc lập cho dàn nóng và dàn lạnh từ tủ điện trung tâm. Tiết diện dây dẫn phải tuân thủ đúng thiết kế để chịu được dòng khởi động và dòng làm việc.

• Dây tín hiệu (DIII-Net): Kết nối tại các cực F1, F2 trên bo mạch. Dây tín hiệu tuyệt đối không được đi chung trong một ống luồn dây với dây điện nguồn để tránh hiện tượng nhiễu từ làm mất kết nối giữa các thiết bị.

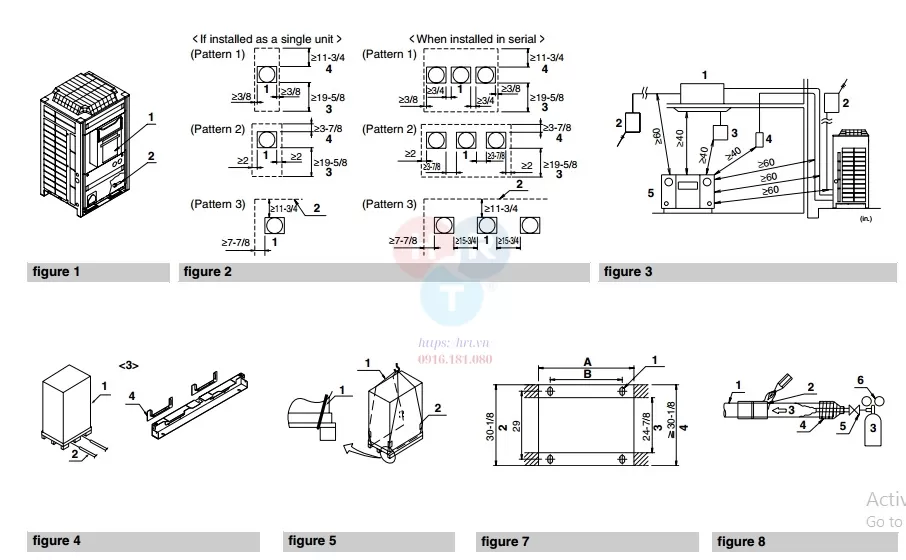

3.5. Lắp đặt cụm dàn nóng (Outdoor Unit)

Dàn nóng VRV Daikin có khối lượng lớn nên cần lắp đặt trên bệ bê tông vững chắc hoặc hệ thống giá đỡ thép định hình tiêu chuẩn.

• Giảm chấn: Sử dụng tấm cao su giảm chấn có độ dày tối thiểu 20mm dưới chân máy để triệt tiêu rung động khi máy nén hoạt động ở tần số cao.

• Khoảng cách giải nhiệt: Đảm bảo khoảng cách từ mặt thổi của dàn nóng đến các vật cản theo quy định của Daikin để tránh hiện tượng ngắn mạch nhiệt, gây giảm hiệu suất làm lạnh.

4. Kiểm tra kỹ thuật: Thử áp, Hút chân không và Nạp gas

Đây là những bước bắt buộc để khẳng định chất lượng thi công của một nhà thầu chuyên nghiệp như HRT.

4.1. Quy trình thử áp kín bằng Nitơ

Sau khi hoàn thiện mạng lưới ống môi chất, hệ thống sẽ được nén khí Nitơ theo 3 giai đoạn để kiểm tra rò rỉ:

• Giai đoạn 1: Nén ở mức 0.5 MPa trong 5 phút.

• Giai đoạn 2: Nén ở mức 1.5 MPa trong 15 phút.

• Giai đoạn 3: Nén ở mức áp suất làm việc cao nhất là 3.8 MPa và duy trì tối thiểu trong 24 giờ. Áp suất được theo dõi qua đồng hồ đo áp lực chuyên dụng, có tính đến sự sai lệch nhiệt độ môi trường để đưa ra kết luận chính xác nhất về độ kín của đường ống.

4.2. Hút chân không tuyệt đối

Mục đích là loại bỏ toàn bộ hơi ẩm và không khí ra khỏi hệ thống. HRT sử dụng máy hút chân không chuyên dụng công suất lớn, kết hợp với đồng hồ đo áp suất chân không điện tử (Micron Gauge). Hệ thống chỉ đạt yêu cầu khi áp suất chân không giảm xuống dưới mức 500 microns và không tăng lên sau khi ngắt máy hút.

4.3. Tính toán và nạp gas bổ sung

Lượng gas nạp sẵn trong dàn nóng Daikin chỉ đủ cho một chiều dài đường ống nhất định theo quy định của hãng. Các kỹ sư HRT sẽ căn cứ vào đường kính và tổng chiều dài ống đồng thực tế để tính toán lượng gas cần nạp thêm bằng công thức toán học chính xác. Việc nạp gas được thực hiện thông qua cân điện tử để đảm bảo sai số không quá 0.01kg.

5. Những lưu ý trọng yếu trong thi công hệ thống VRV Daikin

Trong suốt quá trình triển khai, có những quy tắc không được phép vi phạm để đảm bảo tính an toàn và hiệu quả:

• Bịt đầu ống đồng: Ngay khi cắt ống đồng, hai đầu ống phải được bịt kín bằng nắp nhựa hoặc băng keo chuyên dụng để ngăn chặn bụi bẩn, côn trùng hoặc nước mưa lọt vào bên trong.

• Vị trí bộ chia gas: Khoảng cách thẳng từ bộ chia gas đến dàn lạnh hoặc bộ chia gas tiếp theo phải đạt tối thiểu 0.5 mét để dòng môi chất ổn định lại sau khi phân tách.

• Dây điều khiển: Tuyệt đối không sử dụng các mối nối dây tín hiệu bằng cách xoắn thủ công. Phải sử dụng cầu đấu hoặc bấm đầu cốt để đảm bảo tín hiệu truyền tải không bị suy giảm theo thời gian.

6. Báo giá lắp đặt hệ thống VRV Daikin tại HRT

Chi phí lắp đặt hệ thống VRV thường được chia thành ba phần chính:

1. Chi phí thiết bị: Bao gồm dàn nóng, các dàn lạnh và bộ điều khiển. Với tư cách đại lý triệu đô của Daikin, Điều Hòa HRT luôn cung cấp mức chiết khấu tối ưu nhất cho khách hàng.

2. Chi phí vật tư phụ: Bao gồm ống đồng, bảo ôn, dây điện, ống thoát nước, giá đỡ và các phụ kiện kết nối. HRT chỉ sử dụng vật tư loại 1 để đảm bảo tính bền vững cho công trình.

3. Chi phí nhân công: Bao gồm nhân công lắp đặt, kỹ sư giám sát, vận chuyển và vận hành chạy thử. Đội ngũ thợ tay nghề cao của HRT giúp tiết kiệm thời gian và giảm thiểu rủi ro sai sót kỹ thuật.

Tại HRT, mỗi báo giá đều được xây dựng dựa trên bản vẽ thiết kế thực tế, cam kết không phát sinh chi phí ngoài dự kiến và minh bạch trong từng hạng mục vật tư.

=> Xem thêm: Điều Hòa Trung Tâm VRV: Giải Pháp HVAC Toàn Diện Cho Công Trình Hiện Đại

7. Tại sao nên chọn nhà thầu Điều Hòa HRT cho công trình VRV Daikin?

Giữa hàng trăm đơn vị HVAC trên thị trường, Điều Hòa HRT tự hào khẳng định vị thế thông qua những giá trị thực tế mang lại cho khách hàng.

7.1. Đội ngũ lãnh đạo và năng lực thực thi

Được điều hành bởi CEO Đoàn Văn Hoàng cùng các nhà đồng sáng lập bà Vũ Thị Lan và ông Nguyễn Việt Cường, HRT xây dựng một văn hóa doanh nghiệp lấy chất lượng kỹ thuật làm kim chỉ nam. Chúng tôi không chỉ cung cấp dịch vụ lắp đặt mà còn mang tới giải pháp quản trị năng lượng toàn diện cho tòa nhà.

7.2. Tốc độ và chuyên nghiệp

Khách hàng đánh giá cao HRT ở khả năng tổ chức thi công bài bản và khoa học. Chúng tôi sở hữu đội ngũ kỹ sư có khả năng đọc hiểu bản vẽ phức tạp và phối hợp tốt với các bộ thầu xây dựng khác trên công trường, đảm bảo bàn giao hệ thống trước tiến độ đề ra mà vẫn duy trì chất lượng hoàn thiện cao nhất.

7.3. Dịch vụ hậu mãi và bảo trì

Sau khi lắp đặt, HRT cung cấp gói bảo trì định kỳ cho hệ thống VRV. Việc này giúp theo dõi tình trạng sức khỏe của máy nén và bo mạch, kịp thời xử lý các vấn đề phát sinh, giúp khách hàng hoàn toàn yên tâm trong quá trình sử dụng lâu dài.

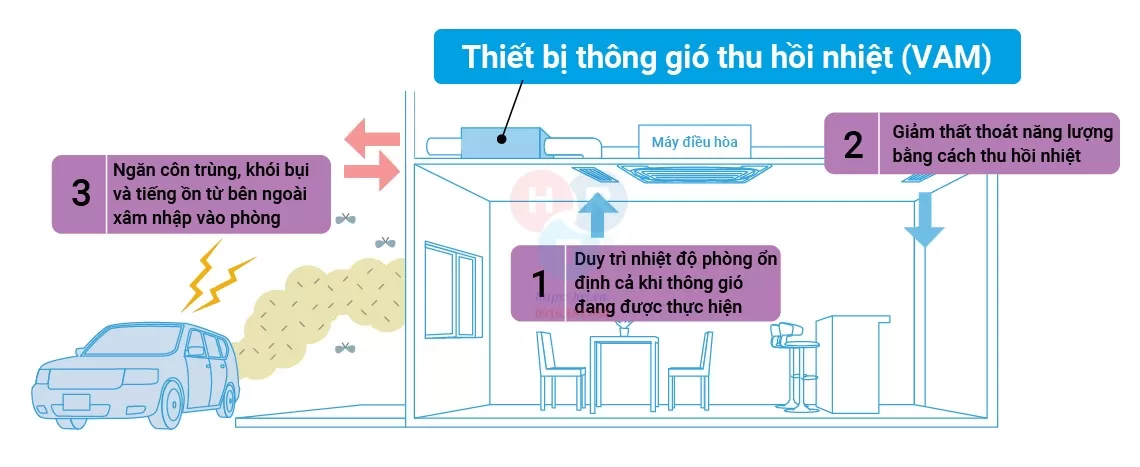

8. Hệ thống thông gió thu hồi nhiệt VAM trong lắp đặt điều hòa trung tâm

Một hệ thống VRV hoàn hảo không thể thiếu giải pháp thông gió. Trong quá trình thi công, HRT luôn khuyến nghị chủ đầu tư lắp đặt kèm thiết bị thông gió thu hồi nhiệt VAM của Daikin.

• Cấp khí tươi: Cung cấp lượng Oxy cần thiết cho người sử dụng trong phòng kín.

• Tiết kiệm năng lượng: Thiết bị VAM trao đổi nhiệt giữa luồng khí thải ra và khí tươi đi vào, giúp giảm tải nhiệt đáng kể cho hệ thống điều hòa chính, từ đó giảm chi phí tiền điện hằng tháng.

9. Các dự án tiêu biểu do Điều Hòa HRT triển khai

HRT đã thực hiện hàng trăm dự án lắp đặt hệ thống VRV Daikin trên toàn lãnh thổ Việt Nam, tiêu biểu như:

• Các tổ hợp biệt thự tại Vinhomes Riverside, Vinhomes Ocean Park.

• Hệ thống văn phòng cao cấp tại các tòa nhà hạng A tại Hà Nội.

• Các nhà máy công nghiệp yêu cầu tiêu chuẩn kiểm soát nhiệt độ và độ ẩm khắt khe. Mỗi dự án đều là minh chứng cho năng lực thực thi vượt trội và sự tin tưởng từ phía đối tác dành cho HRT.

10. Câu hỏi thường gặp khi lắp đặt hệ thống VRV Daikin (FAQ)

Câu hỏi 1: Thời gian thi công một hệ thống VRV Daikin cho biệt thự mất bao lâu? Thông thường, quy trình thi công được chia thành hai giai đoạn. Giai đoạn đi ống đồng và ống nước thải mất khoảng 7-10 ngày tùy vào quy mô. Giai đoạn lắp máy và chạy thử mất thêm 3-5 ngày sau khi công trình hoàn thiện phần trần và nội thất.

Câu hỏi 2: Có thể sử dụng ống đồng cũ để lắp máy VRV Daikin mới không? Daikin có dòng sản phẩm VRV Q chuyên dụng để thay thế hệ thống cũ. Tuy nhiên, việc kiểm tra độ dày ống và làm sạch dầu lạnh cũ bên trong đường ống là bắt buộc để đảm bảo máy nén mới không bị nhiễm bẩn.

Câu hỏi 3: Hệ thống VRV Daikin được bảo hành bao lâu tại HRT? HRT cam kết bảo hành thiết bị theo đúng chính sách của Daikin Việt Nam (thường là 1 năm cho thiết bị và 5 năm cho máy nén). Ngoài ra, HRT cung cấp thêm gói bảo hành lắp đặt kỹ thuật từ 12-24 tháng để khẳng định uy tín thi công.

11. Kết luận

Lắp đặt hệ thống VRV Daikin là một quá trình kỹ thuật phức tạp, đòi hỏi sự am hiểu sâu sắc về thiết bị và kinh nghiệm thi công thực chiến. Việc lựa chọn một nhà thầu uy tín như Điều Hòa HRT không chỉ giúp quý khách hàng sở hữu một không gian sống mát mẻ, tiện nghi mà còn là sự đảm bảo cho một khoản đầu tư xứng đáng và bền vững.

Quý khách hàng đang tìm kiếm giải pháp lắp đặt hệ thống điều hòa trung tâm VRV Daikin đạt tiêu chuẩn chất lượng cao nhất?

Hãy liên hệ ngay với Điều Hòa HRT để được đội ngũ kỹ sư hàng đầu khảo sát thực tế và cung cấp báo giá tối ưu nhất. Chúng tôi cam kết mang lại sự hài lòng tuyệt đối thông qua văn hóa chất lượng và tinh thần phục vụ chuyên nghiệp.
