Quy trình nghiệm thu điều hòa trung tâm VRV cần được thực hiện từ kiểm tra hồ sơ, thiết bị, đường ống môi chất, thử kín, hút chân không, điện, truyền thông, nước ngưng, cài đặt đến chạy thử và bàn giao. Nghiệm thu không nên chỉ dựa vào việc hệ thống có làm lạnh hay không, bởi nhiều lỗi kỹ thuật có thể chưa biểu hiện rõ trong lần vận hành đầu tiên.
Các tiêu chí nghiệm thu cần được đối chiếu với thiết kế được duyệt, yêu cầu kỹ thuật của dự án và tài liệu lắp đặt của đúng model thiết bị. Không nên sử dụng một bộ thông số cố định cho mọi hệ thống VRV. Hãy cùng HRT tìm hiểu chi tiết quy trình nghiệm thu điều hòa trung tâm VRV và những hạng mục cần kiểm tra trước khi đưa hệ thống vào sử dụng.
Nghiệm thu điều hòa trung tâm VRV là gì?
Nghiệp thu điều hòa trung tâm
Nghiệm thu điều hòa trung tâm VRV là quá trình kiểm tra và xác nhận hệ thống sau khi lắp đặt đã đáp ứng các yêu cầu kỹ thuật được xác định trong hồ sơ thiết kế, yêu cầu của dự án và tài liệu của nhà sản xuất.
Phạm vi nghiệm thu có thể bao gồm hồ sơ, thiết bị, chất lượng lắp đặt, đường ống môi chất, hệ thống điện, truyền thông, điều khiển, thoát nước ngưng và kết quả chạy thử.
TCVN 5639:1991 hiện vẫn được Viện Tiêu chuẩn Chất lượng Việt Nam ghi nhận ở trạng thái còn hiệu lực. Tiêu chuẩn này quy định nội dung và trình tự nghiệm thu thiết bị đã lắp đặt xong, chuẩn bị đưa vào sử dụng.
Nghiệm thu VRV khác gì với Test Run?
Test Run là bước chạy thử nhằm xác minh khả năng vận hành của hệ thống sau khi hoàn thành lắp đặt và cài đặt. Trong tài liệu kỹ thuật của Daikin, commissioning bao gồm kiểm tra trước khi chạy thử, thực hiện test run, xử lý các bất thường nếu có và đưa hệ thống vào vận hành.
Trong khi đó, nghiệm thu có phạm vi rộng hơn. Ngoài kết quả chạy thử, quá trình nghiệm thu còn xem xét hồ sơ, chất lượng lắp đặt và sự phù hợp của hệ thống với yêu cầu kỹ thuật của công trình.
Vì vậy, một hệ thống có thể chạy được nhưng chưa đồng nghĩa với việc toàn bộ hồ sơ và các hạng mục kỹ thuật đã đủ điều kiện nghiệm thu.
Xem Thêm Điều Hòa Công Nghiệp VRV
Xem Thêm Điều Hòa Công Nghiệp Chiller
Xem Thêm Điều Hòa Công Nghiệp Packaged
Căn cứ nào để nghiệm thu hệ thống VRV?

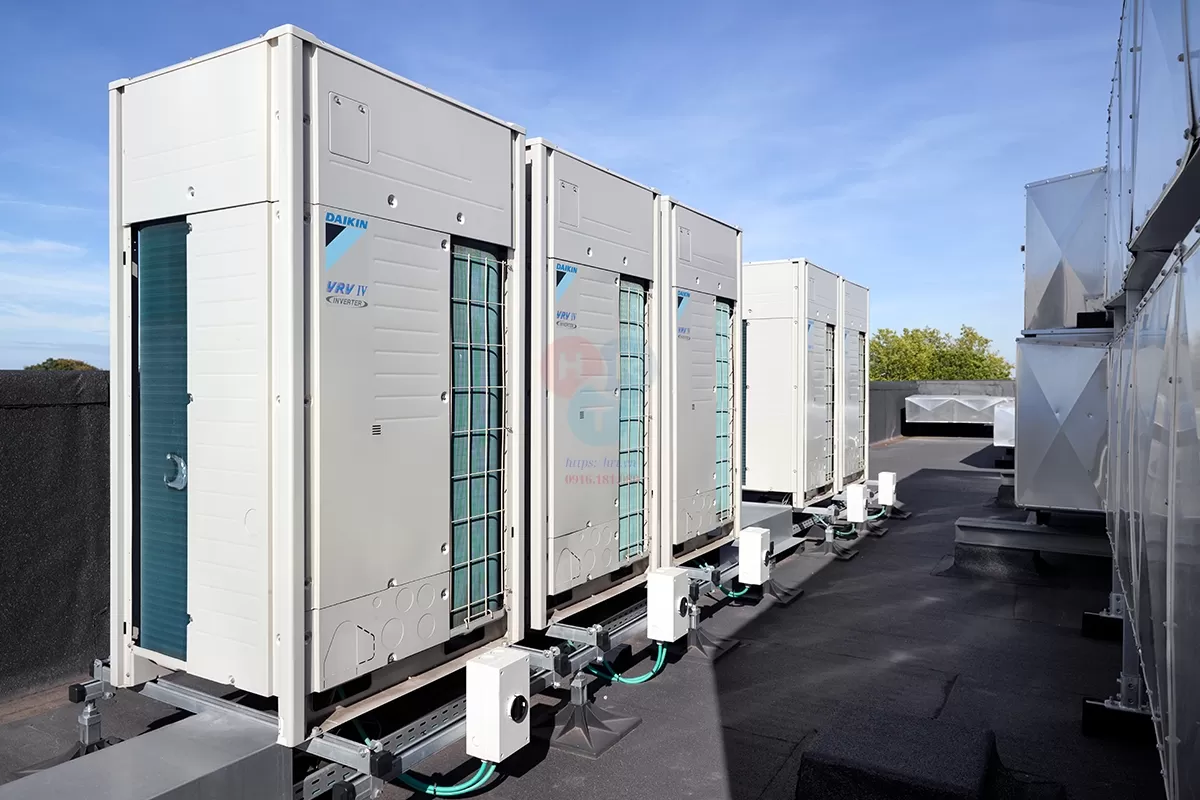

Hệ thống điều hòa trung tâm VRV
Hồ sơ thiết kế và yêu cầu kỹ thuật của dự án
Trước khi nghiệm thu, cần đối chiếu bản vẽ thiết kế, sơ đồ nguyên lý, specification, vị trí thiết bị và tuyến đường ống. Nếu trong quá trình thi công có thay đổi, bản vẽ hoàn công cần phản ánh đúng hiện trạng.
Các hồ sơ liên quan đến quá trình thi công, nghiệm thu từng phần và kết quả thử nghiệm cũng cần được kiểm tra trước khi thực hiện nghiệm thu tổng thể.
Tài liệu kỹ thuật của nhà sản xuất
Installation Manual và tài liệu kỹ thuật của đúng model VRV là căn cứ quan trọng để xác định yêu cầu về đường ống, Refnet, thử kín, hút chân không, môi chất, cài đặt và chạy thử.
Daikin có riêng commissioning checklist cho VRV, trong đó ghi nhận các dữ liệu như N₂ test, vacuum test, giới hạn đường ống, vị trí Refnet, communication bus, tình trạng nạp môi chất, logbook và kết quả test run.
Do yêu cầu kỹ thuật có thể khác giữa các dòng máy, không nên lấy thông số của một model để áp dụng cho toàn bộ hệ thống VRV.
Tiêu chuẩn áp dụng
TCVN 5687:2024 là tiêu chuẩn hiện hành về Thông gió và điều hòa không khí – Yêu cầu thiết kế, thay thế TCVN 5687:2010. Tiêu chuẩn quy định yêu cầu khi thiết kế và lắp đặt hệ thống thông gió, điều hòa không khí trong phạm vi áp dụng.
Tuy nhiên, không nên hiểu TCVN 5687:2024 là một checklist nghiệm thu riêng cho VRV. Khi nghiệm thu thực tế, cần kết hợp tiêu chuẩn áp dụng với hồ sơ thiết kế, yêu cầu kỹ thuật dự án và tài liệu của thiết bị.
Xem Thêm Rooftop Unit Điều Hòa, Cấu Tạo, Nguyên Lý Và Ứng Dụng
Quy trình nghiệm thu điều hòa trung tâm VRV gồm những bước nào?
HRT thi công dự án điều hòa trung tâm
Bước 1: Kiểm tra hồ sơ trước khi nghiệm thu
Trước khi kiểm tra tại hiện trường, cần đối chiếu bản vẽ thiết kế, sơ đồ hệ thống, bản vẽ hoàn công, catalogue, tài liệu lắp đặt và các yêu cầu kỹ thuật liên quan.
Đối với công trình đã có thay đổi trong quá trình thi công, vị trí dàn nóng, dàn lạnh, tuyến ống và các điểm kết nối cần được cập nhật trong hồ sơ hoàn công.
Hồ sơ nghiệm thu từng phần, nhật ký thi công và kết quả các thử nghiệm liên quan cũng cần được kiểm tra. Việc kiểm tra hồ sơ trước giúp xác định căn cứ để đánh giá hiện trạng thay vì chỉ kiểm tra thiết bị tại thời điểm chạy thử.
Bước 2: Kiểm tra chủng loại và tình trạng thiết bị
Dàn nóng, dàn lạnh và các thiết bị liên quan cần được đối chiếu với hồ sơ được duyệt về model, số lượng và vị trí lắp đặt.
Thiết bị cũng cần được kiểm tra tình trạng bên ngoài, các kết nối và dấu hiệu hư hỏng trong quá trình vận chuyển hoặc thi công.
Đối với dàn lạnh, cần kiểm tra vị trí lắp đặt, khả năng tiếp cận để bảo trì, hướng cấp gió và các kết nối liên quan. Với dàn nóng, cần kiểm tra vị trí, điều kiện thông thoáng và kết cấu lắp đặt theo thiết kế cũng như tài liệu kỹ thuật của thiết bị.
Bước 3: Kiểm tra đường ống môi chất và Refnet
Đường ống môi chất là một trong những hạng mục cần kiểm tra kỹ trước khi chạy máy.
Tuyến ống thực tế cần được đối chiếu với bản vẽ và giới hạn kỹ thuật của đúng model VRV. Các nội dung cần kiểm tra gồm đường kính ống, tuyến đi, mối nối, vị trí Refnet, hướng lắp Refnet, khoảng cách, cao độ và tình trạng bảo ôn.
Daikin commissioning checklist cũng yêu cầu kiểm tra giới hạn đường ống, vị trí và góc của Refnet, tình trạng rung hoặc ma sát và các lỗi lắp đặt có thể phát hiện bằng kiểm tra trực quan.
Lớp bảo ôn cần được kiểm tra về tính liên tục và chất lượng hoàn thiện, đặc biệt tại các vị trí nối. Những khu vực bảo ôn không đúng yêu cầu có thể gây hiện tượng ngưng tụ trong quá trình vận hành.
Bước 4: Kiểm tra thử kín bằng Nitơ
Thử kín là bước cần thực hiện trước khi đưa hệ thống vào vận hành theo quy trình kỹ thuật của nhà sản xuất.
Khi nghiệm thu, cần kiểm tra hồ sơ thể hiện điều kiện thử và kết quả thực tế. Daikin commissioning checklist có các trường ghi nhận áp suất đầu, áp suất cuối và thời gian thử N₂.
Không nên đưa một mức áp suất thử kín cố định vào bài như tiêu chuẩn chung cho mọi VRV. Giá trị áp dụng phải căn cứ vào tài liệu kỹ thuật của model thực tế và yêu cầu của dự án.
Bước 5: Kiểm tra quá trình hút chân không
Sau thử kín, hệ thống cần được hút chân không theo quy trình kỹ thuật tương ứng trước khi nạp môi chất và vận hành.
Hồ sơ cần thể hiện dữ liệu vacuum test để có thể kiểm tra lại quá trình thực hiện. Daikin commissioning checklist có nội dung ghi nhận áp suất đầu, áp suất cuối và thời gian vacuum test.
Việc sử dụng một giá trị vacuum chung cho tất cả hệ thống VRV là không phù hợp. Tiêu chí cụ thể phải căn cứ vào tài liệu của thiết bị và quy trình áp dụng cho hệ thống thực tế.
Bước 6: Kiểm tra lượng môi chất lạnh
Lượng môi chất cần được xác định theo cấu hình hệ thống và yêu cầu kỹ thuật của nhà sản xuất.
Khi nghiệm thu, cần kiểm tra hồ sơ nạp môi chất và đối chiếu với chiều dài, đường kính đường ống cùng các điều kiện liên quan theo tài liệu của model.
Không nên sử dụng một lượng gas cố định cho mọi hệ VRV. Daikin commissioning checklist cũng có nội dung xác nhận trạng thái nạp môi chất và phương thức nạp của hệ thống.
Bước 7: Kiểm tra nguồn điện và hệ thống truyền thông
Kiểm tra nguồn điện và hệ thống
Hệ thống điện cần được kiểm tra theo sơ đồ đấu dây, thiết kế và tài liệu lắp đặt của thiết bị. Nội dung kiểm tra bao gồm nguồn cấp, đấu nối, thiết bị bảo vệ và các yêu cầu về tiếp địa theo hồ sơ áp dụng.
Song song với phần điện, cần kiểm tra dây truyền thông giữa các thiết bị. Đối với hệ thống nhiều dàn lạnh, communication có ảnh hưởng trực tiếp đến khả năng nhận diện và điều khiển thiết bị.
Tài liệu Daikin xác định system test operation có nội dung kiểm tra communication với các dàn lạnh và phát hiện một số lỗi đấu nối.
Bước 8: Kiểm tra hệ thống thoát nước ngưng
Đường nước ngưng của dàn lạnh cần được kiểm tra trước khi nghiệm thu hoàn thiện.
Nội dung kiểm tra gồm tuyến ống, các mối nối, hướng thoát nước và khả năng thoát nước thực tế. Khi chạy thử, cần xác nhận nước ngưng thoát đúng và không xuất hiện rò rỉ.
Tài liệu Daikin cũng đưa drainage vào nội dung cần kiểm tra trong quá trình commissioning đối với cấu hình thiết bị có yêu cầu thoát nước ngưng.
Không nên áp dụng một giá trị độ dốc hoặc một phương án thoát nước chung cho mọi loại dàn lạnh nếu chưa đối chiếu tài liệu kỹ thuật tương ứng.
Bước 9: Kiểm tra cài đặt và cấu hình hệ thống VRV
Trước khi chạy thử, các field setting và cấu hình hệ thống cần được kiểm tra theo thiết kế và hướng dẫn của nhà sản xuất.
Địa chỉ thiết bị, nhóm điều khiển và các thiết lập liên quan phải phù hợp với cấu hình thực tế. Daikin cũng yêu cầu ghi nhận nội dung field setting để phục vụ quản lý hệ thống.
Nếu công trình có bộ điều khiển tập trung hoặc kết nối với hệ thống quản lý tòa nhà, phạm vi kiểm tra cần thực hiện theo thiết kế và tài liệu kỹ thuật của hệ thống điều khiển.
Bước 10: Chạy thử hệ thống VRV
Sau khi hoàn thành các bước kiểm tra trước commissioning, hệ thống được đưa vào Test Run theo quy trình của nhà sản xuất.
Tài liệu Daikin quy định test run được thực hiện sau khi hoàn tất lắp đặt và field setting. Quá trình này kiểm tra các nội dung như communication, trạng thái hệ thống và một số điều kiện liên quan đến đường ống. Nếu test run kết thúc bất thường, cần xác định nguyên nhân và khắc phục trước khi đánh giá lại.
Sau khi test hệ thống, cần kiểm tra riêng từng dàn lạnh. Điều này giúp phát hiện các lỗi cục bộ mà quá trình kiểm tra ở cấp toàn hệ thống có thể không phản ánh đầy đủ.
Bước 11: Đánh giá kết quả sau khi chạy thử
Kết quả chạy thử cần được ghi nhận thay vì chỉ kết luận dựa trên cảm nhận của người kiểm tra.
Cần xem xét trạng thái hoạt động của dàn nóng, dàn lạnh, hệ thống điều khiển, communication và mã lỗi nếu có. Đồng thời kiểm tra tiếng ồn, rung động, rò rỉ hoặc các dấu hiệu bất thường phát sinh trong quá trình vận hành.
Các thông số vận hành phải được đánh giá theo thiết kế và tài liệu kỹ thuật. Không nên sử dụng một mức nhiệt độ gió ra cố định làm tiêu chí đạt cho tất cả hệ thống VRV vì loại dàn lạnh, tải thực tế và điều kiện đo có thể khác nhau.
Bước 12: Xử lý tồn tại và kiểm tra lại
Nếu phát hiện lỗi trong quá trình nghiệm thu, cần xác định nguyên nhân, thực hiện khắc phục và kiểm tra lại hạng mục liên quan.
Những lỗi ảnh hưởng đến an toàn, độ kín, khả năng vận hành, điều khiển hoặc chất lượng hệ thống không nên bỏ qua để chuyển sang bước bàn giao.
Bước 13: Hoàn thiện hồ sơ và bàn giao
Sau khi các hạng mục kỹ thuật đạt yêu cầu, hồ sơ nghiệm thu và bàn giao cần được hoàn thiện theo phạm vi hợp đồng và yêu cầu của dự án.
Hồ sơ có thể bao gồm bản vẽ hoàn công, tài liệu thiết bị, kết quả thử nghiệm, dữ liệu commissioning, kết quả Test Run, nhật ký và các tài liệu vận hành liên quan.
Xem Thêm Cải Tạo Hệ Thống HVAC, Quy Trình Và Giải Pháp
Hồ sơ nghiệm thu điều hòa trung tâm VRV gồm những gì?
Hồ sơ nghiệm thu cần phản ánh đúng quá trình triển khai thực tế của hệ thống. Thành phần cụ thể phụ thuộc vào hợp đồng, specification và yêu cầu của từng dự án.
Nhóm hồ sơ cơ bản cần kiểm tra gồm hồ sơ thiết kế, bản vẽ hoàn công, tài liệu kỹ thuật của thiết bị, hồ sơ thi công, nghiệm thu từng phần, kết quả thử kín, dữ liệu hút chân không, hồ sơ nạp môi chất, kết quả Test Run và các tài liệu bàn giao.
TCVN 5639:1991 cũng xác định việc xem xét hồ sơ và tài liệu liên quan là một phần trong quá trình nghiệm thu thiết bị đã lắp đặt.
Những lỗi thường gặp khi nghiệm thu hệ thống VRV
Một lỗi phổ biến là chỉ kiểm tra hệ thống có lạnh hay không. Cách kiểm tra này không đủ để xác nhận chất lượng toàn bộ hệ thống.
Một số trường hợp khác bỏ qua dữ liệu thử kín, hút chân không hoặc nạp môi chất. Khi hệ thống phát sinh vấn đề sau bàn giao, việc thiếu hồ sơ sẽ gây khó khăn cho quá trình xác định nguyên nhân.
Việc không kiểm tra communication, nước ngưng hoặc từng dàn lạnh cũng có thể khiến lỗi cục bộ không được phát hiện.
Một sai sót quan trọng khác là áp dụng cùng một bộ thông số cho tất cả VRV. Yêu cầu kỹ thuật phụ thuộc vào model, series và cấu hình hệ thống, vì vậy tiêu chí nghiệm thu cần được xác định từ tài liệu của thiết bị thực tế.
Xem Thêm HRV Và ERV: So Sánh, Nguyên Lý Và Cách Lựa Chọn
Khi nào hệ thống VRV được xem là đủ điều kiện bàn giao
Một hệ thống VRV không nên được đánh giá chỉ dựa trên việc thiết bị đã chạy.
Việc xác nhận kết quả nghiệm thu cần dựa trên sự phù hợp giữa hiện trạng với hồ sơ thiết kế, yêu cầu kỹ thuật của dự án, tài liệu nhà sản xuất và kết quả kiểm tra thực tế.
Sau khi các hạng mục thuộc phạm vi nghiệm thu đạt yêu cầu, các tồn tại cần xử lý đã được hoàn tất và hồ sơ bàn giao đầy đủ theo quy định của dự án, hệ thống mới được chuyển sang bước bàn giao và đưa vào vận hành theo phạm vi công việc.
Quy trình nghiệm thu VRV tại HRT
Hệ thống VRV sau khi kiểm tra nghiệm thu và đưa vào hoạt động
HRT hiện đã công bố nội dung chuyên môn về checklist kiểm tra nghiệm thu hệ thống VRV, trong đó phạm vi kiểm soát gồm hồ sơ, thiết bị, đường ống môi chất, thử N₂, hút chân không, môi chất lạnh, điện, communication, điều khiển, nước ngưng, cài đặt, Test Run và hồ sơ bàn giao.
HRT cũng công bố phạm vi triển khai HVAC bao gồm khảo sát, tư vấn, thiết kế, cung cấp, thi công, nghiệm thu, bảo hành, bảo trì và tối ưu vận hành; VRV/VRF nằm trong các hệ thống HVAC được HRT triển khai.
Với từng công trình, tiêu chí kiểm tra cần được xác định theo hiện trạng, hồ sơ thiết kế, yêu cầu kỹ thuật và tài liệu của thiết bị thực tế thay vì áp dụng một mẫu nghiệm thu giống nhau cho mọi dự án.
Kết luận
Quy trình nghiệm thu điều hòa trung tâm VRV cần được thực hiện theo trình tự kiểm soát từ hồ sơ, thiết bị, đường ống môi chất, thử kín, hút chân không, môi chất lạnh, điện, communication, nước ngưng, điều khiển đến Test Run và bàn giao.
Điểm quan trọng nhất là không sử dụng một bộ thông số cố định cho mọi hệ thống VRV. Hồ sơ thiết kế, yêu cầu kỹ thuật của dự án và tài liệu của đúng model thiết bị phải là căn cứ để xác định tiêu chí nghiệm thu. Cách tiếp cận này giúp quá trình nghiệm thu có cơ sở kỹ thuật rõ ràng và hạn chế những sai sót có thể phát sinh sau khi hệ thống được đưa vào vận hành.
