Áp suất tĩnh ống gió là một thông số quan trọng trong thiết kế, thi công, TAB, bảo trì và vận hành hệ thống HVAC. Thông số này ảnh hưởng trực tiếp đến khả năng phân phối gió của AHU, quạt, hệ thống ống gió, Damper, VAV Box, miệng gió, tuyến cấp gió tươi và tuyến hút khí thải. Nếu áp suất tĩnh không phù hợp, hệ thống có thể gặp tình trạng thiếu gió, dư gió, phát sinh tiếng ồn, mất cân bằng lưu lượng, VAV Box hoạt động không ổn định hoặc tiêu tốn nhiều năng lượng hơn trong quá trình vận hành.
Trong nhiều công trình, khi một khu vực bị gió yếu, phòng không đủ mát hoặc hệ thống phát sinh tiếng ồn, chủ đầu tư thường nghĩ ngay đến việc tăng công suất quạt, thay AHU hoặc điều chỉnh nhiệt độ cài đặt. Tuy nhiên, nguyên nhân thực tế có thể nằm ở trở lực trong hệ thống ống gió, lọc gió bẩn, coil bẩn, damper đóng quá nhiều, tuyến ống gió quá dài, ống mềm bị gập, miệng gió chọn chưa phù hợp hoặc hệ thống chưa được cân bằng đúng. Tất cả các yếu tố này đều liên quan đến áp suất tĩnh và lưu lượng gió.
Bài viết dưới đây được đội ngũ HRT biên soạn nhằm giúp doanh nghiệp hiểu rõ áp suất tĩnh ống gió là gì, khác gì với áp suất động và áp suất tổng, ảnh hưởng đến hệ thống HVAC ra sao, khi nào cần kiểm tra và cần lưu ý gì khi bảo trì, cải tạo hoặc tối ưu hệ thống gió.
Áp suất tĩnh ống gió là gì?
Áp suất tĩnh ống gió là phần áp suất của không khí tác dụng lên thành ống gió trong hệ thống HVAC. Khi quạt hoặc AHU đẩy không khí đi qua hệ thống ống gió, dòng khí phải vượt qua nhiều trở lực khác nhau như ống thẳng, co, cút, tê, chạc, lọc gió, coil, damper, VAV Box, miệng gió và các phụ kiện khác. Áp suất tĩnh là một trong những thông số giúp đánh giá mức trở lực mà quạt cần vượt qua để đưa không khí đến đúng khu vực sử dụng.

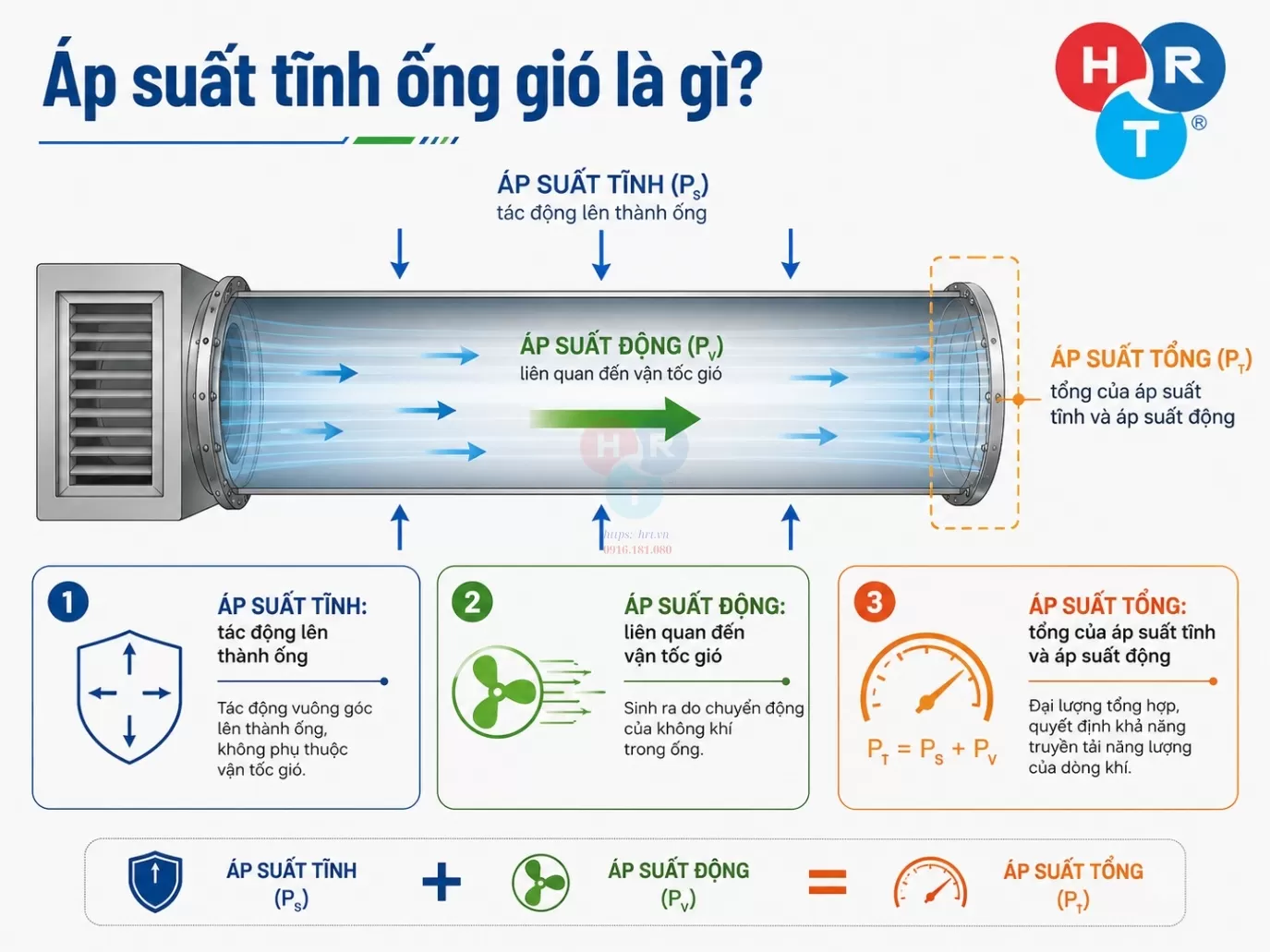

Áp suất tĩnh ống gió là gì
Có thể hiểu đơn giản rằng, áp suất tĩnh cho biết hệ thống ống gió đang “nặng” hay “nhẹ” đối với quạt. Nếu hệ thống có nhiều trở lực, quạt cần áp suất lớn hơn để duy trì lưu lượng. Nếu quạt không đủ khả năng vượt qua trở lực đó, lưu lượng gió thực tế sẽ giảm. Khi đó, dù AHU hoặc quạt vẫn hoạt động, một số khu vực vẫn có thể thiếu gió hoặc không đạt điều kiện vận hành mong muốn.
Từ “tĩnh” trong áp suất tĩnh không có nghĩa là không khí đứng yên. Trong hệ thống HVAC, không khí vẫn di chuyển trong ống gió. “Tĩnh” ở đây dùng để phân biệt với áp suất động, là thành phần áp suất liên quan đến vận tốc dòng khí. Áp suất tĩnh tác dụng lên thành ống gió theo nhiều hướng, còn áp suất động liên quan trực tiếp đến chuyển động của dòng khí theo hướng dòng chảy.
Áp suất tĩnh thường được đo tại các vị trí cần đánh giá điều kiện làm việc của hệ thống, chẳng hạn sau quạt hoặc AHU, trên ống gió cấp, ống gió hồi, trước và sau lọc gió, trước và sau coil, trước VAV Box, trên tuyến ống chính hoặc tại những điểm quan trọng trong quá trình TAB. Vị trí đo không nên áp dụng cố định cho mọi công trình, vì mỗi hệ thống có cấu trúc ống gió, thiết bị và mục tiêu kiểm tra khác nhau.
Đơn vị đo áp suất tĩnh thường gặp gồm Pa, mmH₂O hoặc in.wg. Tuy nhiên, không có một giá trị áp suất tĩnh “tốt” áp dụng chung cho mọi hệ thống. Một hệ AHU, FCU, quạt cấp gió tươi hoặc quạt hút khí thải cần được đánh giá theo catalogue thiết bị, hồ sơ thiết kế, lưu lượng yêu cầu, tuyến ống gió và điều kiện vận hành thực tế.
Xem Thêm Điều Hòa Công Nghiệp VRV
Xem Thêm Điều Hòa Công Nghiệp Chiller
Xem Thêm Điều Hòa Công Nghiệp Packaged
Áp suất tĩnh khác gì áp suất động và áp suất tổng?
Trong hệ thống ống gió HVAC, cần phân biệt ba khái niệm quan trọng: áp suất tĩnh, áp suất động và áp suất tổng. Ba đại lượng này có liên quan với nhau nhưng không giống nhau. Việc nhầm lẫn các khái niệm này có thể dẫn đến đánh giá sai tình trạng hệ thống.
Áp suất tĩnh, hay Static Pressure, là áp suất tác dụng lên thành ống gió. Đây là thông số thường được dùng để đánh giá trở lực hệ thống và khả năng quạt vượt qua trở lực đó. Khi nói một AHU hoặc quạt có thể làm việc với một mức áp suất tĩnh ngoài nhất định, nghĩa là thiết bị có khả năng vượt qua phần trở lực bên ngoài thiết bị ở lưu lượng tương ứng, theo cách công bố của nhà sản xuất.
Áp suất động, hay Velocity Pressure, là phần áp suất liên quan đến vận tốc của dòng khí. Khi tốc độ gió thay đổi, áp suất động cũng thay đổi theo. Vận tốc gió cao có thể làm tăng áp suất động và trong một số trường hợp có thể gây tiếng ồn, rung hoặc cảm giác gió thổi khó chịu tại miệng gió. Tuy nhiên, tốc độ gió cao không đồng nghĩa với hệ thống vận hành tốt nếu lưu lượng phân phối không đúng hoặc áp suất hệ thống không phù hợp.
Áp suất tổng, hay Total Pressure, là tổng của áp suất tĩnh và áp suất động. Trong tính toán và đánh giá hệ thống ống gió, áp suất tổng giúp kỹ sư hiểu đầy đủ hơn về năng lượng của dòng khí và tổn thất áp trên tuyến ống. Tuy nhiên, trong vận hành thực tế, đội kỹ thuật thường quan tâm nhiều đến áp suất tĩnh vì nó liên quan trực tiếp đến trở lực hệ thống và điều kiện làm việc của quạt.
Không nên nhầm áp suất tĩnh với tốc độ gió. Đây là hai khái niệm khác nhau. Một miệng gió có tốc độ cao chưa chắc hệ thống đang cân bằng tốt. Một hệ thống có áp suất tĩnh cao cũng chưa chắc là hệ thống tốt. Đánh giá đúng cần xem đồng thời áp suất, lưu lượng, vị trí đo, độ mở damper, trạng thái lọc gió, tình trạng coil, tốc độ quạt, trạng thái VAV Box và điều kiện vận hành của BMS nếu có.
Áp suất tĩnh ảnh hưởng đến HVAC như thế nào?
Ảnh hưởng rõ nhất của áp suất tĩnh ống gió là đến lưu lượng gió. Quạt không tạo ra lưu lượng độc lập với hệ thống. Lưu lượng thực tế phụ thuộc vào khả năng của quạt và trở lực của hệ thống ống gió. Khi trở lực tăng lên, điểm làm việc của quạt thay đổi. Nếu quạt không đủ áp hoặc không được điều khiển phù hợp, lưu lượng gió thực tế có thể giảm.

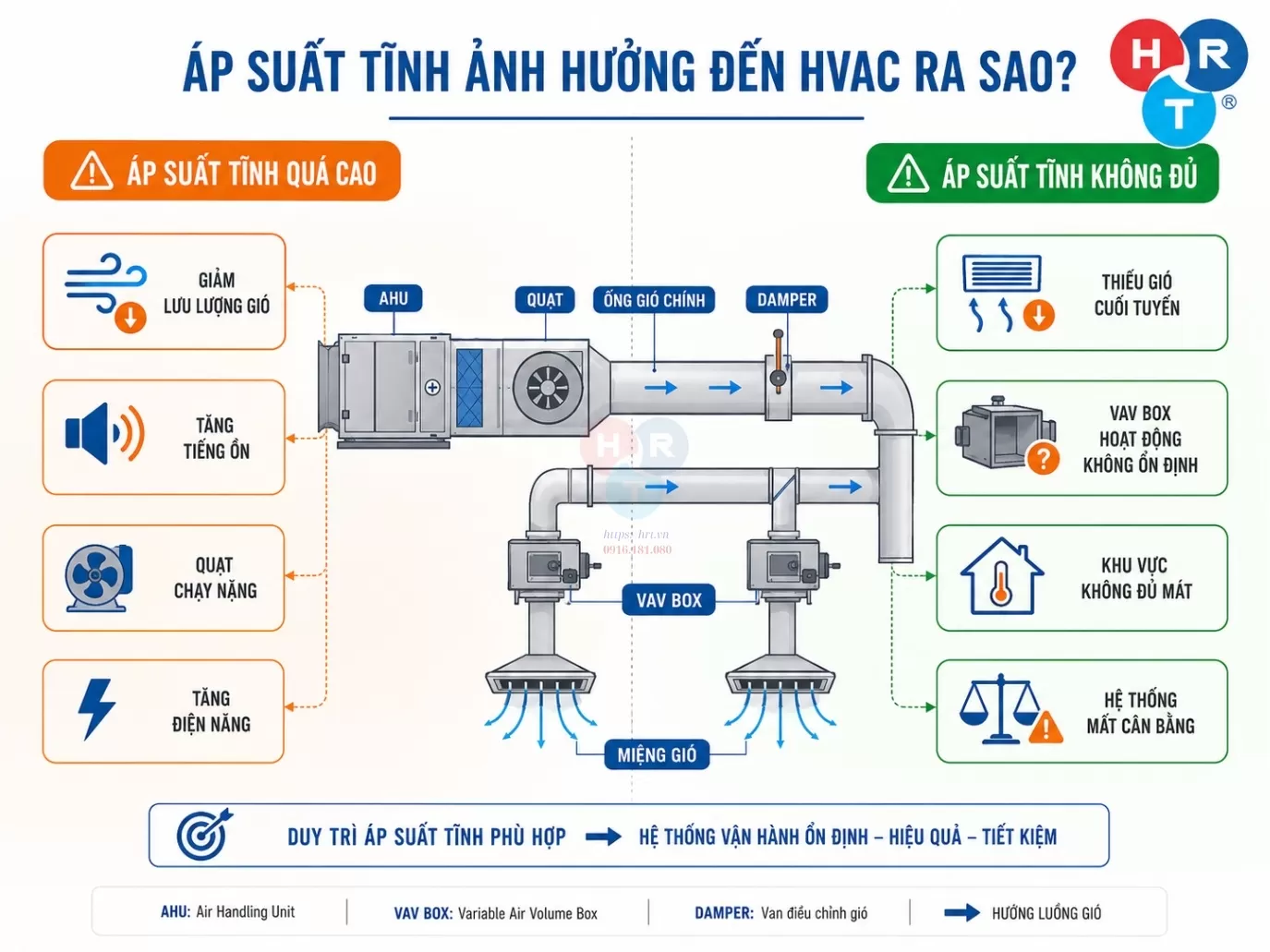

Áp suất tĩnh ảnh hưởng đến HVAC ra sao
Khi lưu lượng gió giảm, hệ thống HVAC có thể không đáp ứng đúng nhu cầu của từng khu vực. Miệng gió cuối tuyến có thể thổi yếu. Phòng xa AHU có thể không đủ mát. Khu vực cần cấp gió tươi có thể không nhận đủ lưu lượng. Hệ hút khí thải có thể không hút được đúng lượng khí cần thiết. Đây là lý do áp suất tĩnh phải được xem cùng lưu lượng gió, không nên đánh giá riêng lẻ.
Áp suất tĩnh cũng ảnh hưởng trực tiếp đến AHU và quạt. Quạt phải vượt qua trở lực của toàn bộ hệ thống, bao gồm ống gió, lọc, coil, damper, miệng gió và các phụ kiện. Nếu hệ thống có trở lực lớn hơn tính toán, quạt có thể làm việc ngoài điểm thiết kế. Với một số loại quạt, lưu lượng sẽ giảm. Với hệ có biến tần, quạt có thể tăng tốc để duy trì áp suất hoặc lưu lượng, từ đó làm tăng điện năng tiêu thụ nếu cài đặt không phù hợp.
Một ảnh hưởng khác là tiếng ồn. Áp suất tĩnh cao, vận tốc gió lớn, damper đóng quá nhiều hoặc miệng gió vận hành ngoài điều kiện thiết kế có thể gây tiếng rít, tiếng rung hoặc tiếng ồn tại ống gió và miệng gió. Trong nhiều công trình, tiếng ồn không đến từ bản thân quạt mà đến từ cách hệ thống gió được điều chỉnh, đặc biệt khi damper bị đóng quá sâu để giảm lưu lượng ở một số nhánh.
Áp suất tĩnh còn liên quan đến năng lượng vận hành. Nếu hệ thống có trở lực lớn, quạt có thể cần nhiều năng lượng hơn để duy trì lưu lượng. Với các hệ AHU hoặc thông gió có biến tần, việc đặt setpoint áp suất quá cao có thể khiến quạt chạy ở mức không cần thiết. Tuy nhiên, không nên cam kết việc điều chỉnh áp suất tĩnh chắc chắn tiết kiệm một tỷ lệ điện năng cụ thể khi chưa khảo sát. Hiệu quả thực tế phụ thuộc vào thiết kế, thiết bị, điều khiển, bảo trì và hiện trạng vận hành.
Với hệ có VAV Box, áp suất tĩnh càng cần được kiểm soát phù hợp. VAV Box cần áp suất đủ để cấp lưu lượng theo yêu cầu của từng zone. Nếu áp suất quá thấp, VAV Box có thể mở tối đa nhưng vẫn không đủ gió. Nếu áp suất quá cao, damper trong VAV Box có thể đóng nhiều, gây tiếng ồn hoặc làm điều khiển khó ổn định. Vì vậy, hệ VAV thường cần phối hợp giữa cảm biến áp suất ống gió, biến tần quạt và logic điều khiển phù hợp.
Áp suất tĩnh cũng ảnh hưởng đến quá trình TAB HVAC. Khi hệ thống cần cân bằng gió, kỹ thuật viên không chỉ đo lưu lượng tại miệng gió mà còn cần hiểu áp suất trong các tuyến ống. Nếu một nhánh thiếu gió vì áp suất không đủ, cách xử lý sẽ khác với trường hợp thiếu gió do damper đóng sai hoặc miệng gió chọn chưa phù hợp.
Xem Thêm HVAC Xanh Là Gì? Xu Hướng Cho Công Trình Hiện Đại
Nguyên nhân làm áp suất tĩnh ống gió tăng cao
Áp suất tĩnh tăng cao thường cho thấy hệ thống đang có trở lực lớn. Nguyên nhân đầu tiên có thể đến từ thiết kế ống gió. Nếu ống gió quá nhỏ so với lưu lượng yêu cầu, vận tốc gió và tổn thất áp có thể tăng. Nếu tuyến ống quá dài, nhiều đoạn vòng vèo hoặc đường đi không hợp lý, quạt sẽ phải vượt qua trở lực lớn hơn để đưa gió đến khu vực sử dụng.
Các phụ kiện trên đường ống cũng tạo ra tổn thất áp. Mỗi co, cút, tê, chạc, đoạn chuyển tiết diện, van gió, cửa gió hoặc phụ kiện đều làm thay đổi dòng khí và tạo trở lực. Nếu hệ thống có quá nhiều phụ kiện hoặc bố trí phụ kiện không hợp lý, tổng tổn thất áp sẽ tăng. Trong thực tế, không ít hệ thống gặp vấn đề vì tuyến ống thi công khác với thiết kế, làm tăng tổn thất áp so với tính toán ban đầu.
Lọc gió bẩn là nguyên nhân phổ biến làm tăng trở lực. Trong AHU hoặc FCU, khi lọc gió bám bụi, không khí khó đi qua hơn. Điều này làm tăng chênh áp qua lọc và có thể làm giảm lưu lượng gió. Nếu đội vận hành chỉ tăng tốc quạt mà không vệ sinh hoặc thay lọc đúng cách, hệ thống có thể tiếp tục tiêu tốn năng lượng mà vẫn không xử lý đúng nguyên nhân.
Coil bẩn hoặc bị cản trở cũng làm tăng trở lực dòng khí. Coil trong AHU hoặc FCU có nhiệm vụ trao đổi nhiệt với dòng không khí. Khi bề mặt coil bám bụi, dầu, cặn bẩn hoặc bị che chắn, không khí đi qua khó hơn. Ngoài ảnh hưởng đến áp suất, coil bẩn còn làm giảm hiệu quả trao đổi nhiệt và ảnh hưởng đến chất lượng vận hành của hệ thống.
Damper đóng quá nhiều hoặc chỉnh sai cũng có thể làm áp suất tăng. VCD, Balancing Damper, Motorized Damper hoặc damper trong VAV Box đều có thể tạo trở lực nếu đóng quá sâu. Trong quá trình cân bằng gió, việc điều chỉnh damper là cần thiết, nhưng nếu dùng damper để “ép” lưu lượng quá mức, hệ thống có thể tăng ồn, tăng tổn thất áp và gây mất ổn định ở các nhánh khác.
Miệng gió, grille hoặc diffuser chọn chưa phù hợp cũng có thể làm tăng trở lực và tiếng ồn. Một miệng gió có kích thước nhỏ hoặc cấu tạo không phù hợp với lưu lượng yêu cầu có thể làm vận tốc gió tăng cao. Khi đó, người sử dụng có thể cảm thấy gió thổi mạnh, tiếng rít hoặc khó chịu dù hệ thống chưa chắc đạt lưu lượng đúng.
Ống mềm bị gập, võng hoặc bóp méo là nguyên nhân thường gặp ở các nhánh cuối. Khi ống mềm không được lắp đúng, tiết diện bị giảm hoặc dòng khí bị cản trở, lưu lượng tại miệng gió giảm và trở lực tăng. Đây là lỗi thi công dễ bị bỏ qua vì thường nằm trên trần hoặc khu vực khó quan sát.
Nguyên nhân làm áp suất tĩnh quá thấp hoặc không đủ
Áp suất tĩnh quá thấp không có nghĩa là hệ thống tốt. Trong nhiều trường hợp, áp suất thấp đi kèm với lưu lượng không đạt, gió yếu hoặc hệ thống mất cân bằng. Nguyên nhân đầu tiên có thể là quạt hoặc AHU không đủ áp cho hệ thống thực tế. Nếu quạt được chọn với áp suất tĩnh ngoài thấp hơn tổng trở lực thực tế của hệ thống, lưu lượng gió sẽ khó đạt thiết kế.

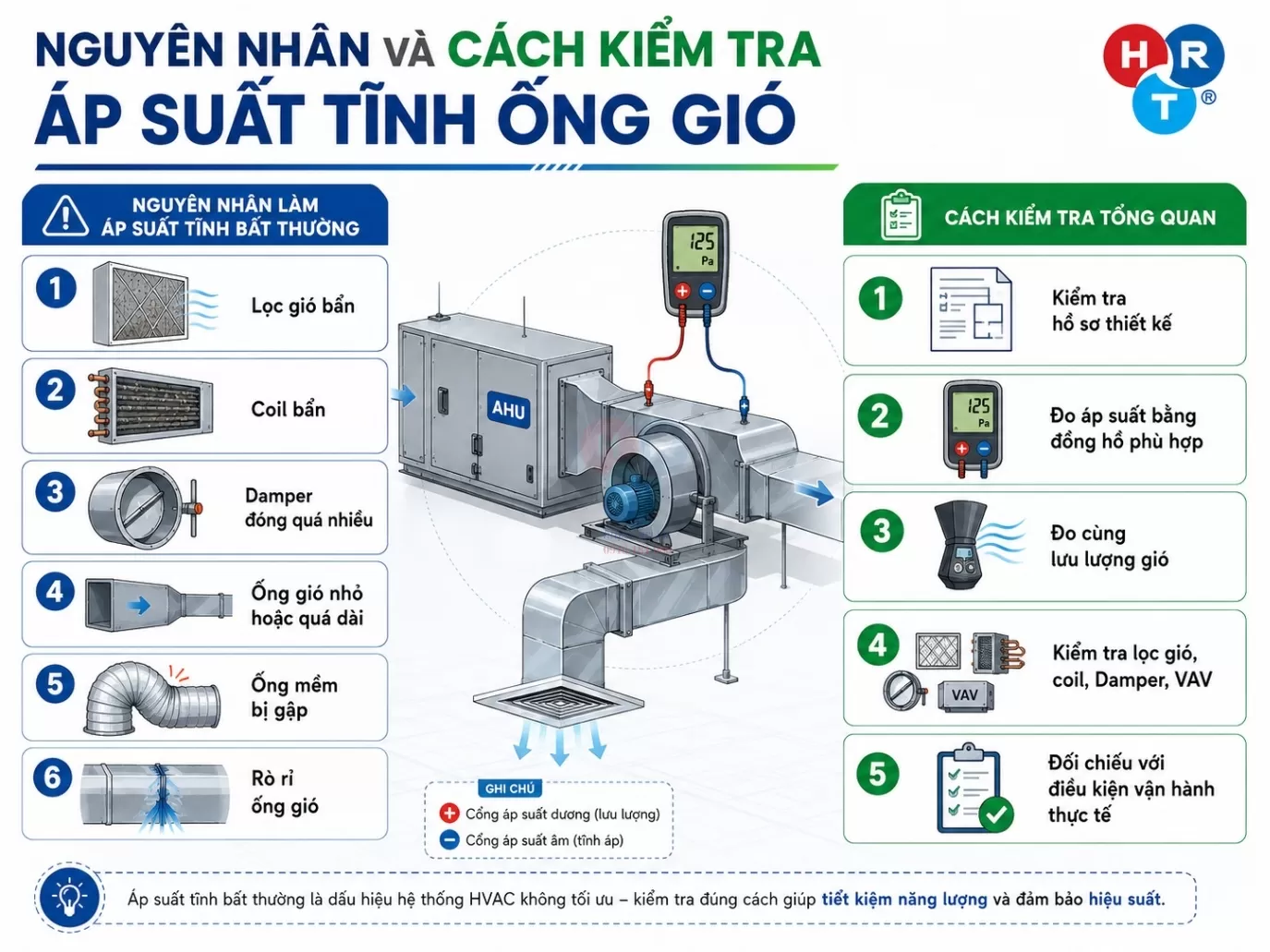

Nguyên nhân và cách kiểm tra áp suất tĩnh ống gió
Tốc độ quạt hoặc biến tần cài chưa phù hợp cũng có thể làm áp suất không đủ. Với hệ dùng VFD, nếu tần số quạt bị giới hạn quá thấp hoặc setpoint điều khiển chưa đúng, áp suất tại tuyến ống có thể không đủ để cấp gió cho các khu vực xa. Trong hệ VAV, điều này có thể làm một số VAV Box thường xuyên mở lớn nhưng vẫn không đạt lưu lượng.
Rò rỉ ống gió lớn cũng làm áp suất và lưu lượng tại các điểm cuối không đạt. Khi gió bị thất thoát trước khi đến khu vực sử dụng, quạt có thể vẫn chạy nhưng miệng gió cuối tuyến thổi yếu. Rò rỉ cũng khiến hệ thống khó cân bằng vì lưu lượng bị mất ở những vị trí không được kiểm soát.
Damper mở sai hoặc hệ thống mất cân bằng cũng có thể gây thiếu áp cho một số nhánh. Nếu một số nhánh gần AHU mở quá nhiều, các nhánh xa có thể thiếu gió. Khi đó, vấn đề không chỉ là áp suất tổng thể mà là phân phối áp suất và lưu lượng giữa các nhánh.
Một nguyên nhân khác là vị trí đo không đúng hoặc điều kiện đo chưa ổn định. Nếu đo tại vị trí bị nhiễu dòng, gần co cút, gần quạt hoặc khi BMS/VAV đang thay đổi trạng thái liên tục, kết quả đo có thể không phản ánh đúng tình trạng hệ thống. Vì vậy, áp suất tĩnh cần được đo bởi người có chuyên môn và phải ghi nhận rõ điều kiện vận hành tại thời điểm đo.
Xem Thêm Giải Mã Các Chỉ Số Hiệu Suất Năng Lượng HVAC
Dấu hiệu hệ thống HVAC có vấn đề về áp suất tĩnh
Dấu hiệu thường gặp nhất là gió yếu ở cuối tuyến hoặc một số khu vực thiếu gió. Nếu cùng một hệ AHU nhưng khu vực gần thiết bị có gió mạnh, còn khu vực xa lại thiếu gió, cần kiểm tra áp suất, lưu lượng, damper và cân bằng hệ thống. Đây là tình trạng phổ biến ở hệ ống gió dài, nhiều nhánh hoặc chưa được TAB đúng cách.
Tiếng ồn, tiếng rít tại ống gió hoặc miệng gió cũng là dấu hiệu cần chú ý. Khi áp suất cao, vận tốc gió lớn hoặc damper đóng nhiều, tiếng ồn có thể xuất hiện tại các vị trí cục bộ. Việc chỉ thay miệng gió hoặc giảm tốc quạt có thể không xử lý đúng nguyên nhân nếu chưa kiểm tra áp suất và lưu lượng.
AHU hoặc quạt chạy nặng nhưng không đạt lưu lượng cũng là dấu hiệu rõ ràng. Thiết bị hoạt động, tiêu thụ điện, nhưng không gian vẫn thiếu gió hoặc nhiệt độ không đạt. Trong trường hợp này, cần kiểm tra lọc gió, coil, damper, ống gió, rò rỉ, miệng gió và điểm làm việc của quạt.
VAV Box hoạt động không ổn định cũng có thể liên quan đến áp suất tĩnh. Nếu áp suất quá thấp, VAV không đủ gió dù damper mở lớn. Nếu áp suất quá cao, damper đóng nhiều và có thể gây ồn. Người sử dụng có thể thấy nhiệt độ dao động, lúc quá lạnh, lúc không đủ mát hoặc khu vực vận hành không đều.
Chênh lệch nhiệt độ giữa các khu vực là một dấu hiệu khác. Một khu vực quá lạnh, khu vực khác không đủ mát có thể liên quan đến mất cân bằng lưu lượng, áp suất không phù hợp hoặc damper chỉnh sai. Trong trường hợp này, không nên chỉ điều chỉnh setpoint mà cần kiểm tra hệ thống gió.
Điện năng quạt tăng bất thường cũng có thể là dấu hiệu cần kiểm tra. Không thể kết luận ngay nguyên nhân là áp suất tĩnh, nhưng nếu quạt phải chạy ở tần số cao hơn trước, hoặc hệ thống cần nhiều năng lượng hơn để duy trì điều kiện vận hành, cần kiểm tra trở lực hệ thống, lọc gió, coil, damper và cài đặt điều khiển.
Áp suất tĩnh và BMS/VAV trong hệ HVAC hiện đại
Trong các hệ HVAC hiện đại, đặc biệt là hệ AHU kết hợp VAV Box, áp suất tĩnh thường được giám sát bằng cảm biến áp suất đặt trên ống gió. Tín hiệu này có thể được gửi về bộ điều khiển hoặc BMS để điều chỉnh tốc độ quạt thông qua biến tần. Mục tiêu là duy trì áp suất phù hợp để các VAV Box có đủ điều kiện điều tiết lưu lượng.
Tuy nhiên, việc cài đặt áp suất không nên thực hiện theo cảm tính. Nếu setpoint áp suất quá cao, quạt có thể chạy mạnh hơn mức cần thiết, gây lãng phí năng lượng và tăng tiếng ồn. Nếu setpoint quá thấp, các VAV Box ở xa có thể không đủ gió. Vì vậy, hệ thống cần được thiết kế, chạy thử, TAB và điều chỉnh dựa trên dữ liệu thực tế.
Một số hệ điều khiển có thể áp dụng chiến lược điều chỉnh setpoint áp suất tĩnh theo nhu cầu thực tế của các VAV Box. Về nguyên tắc, nếu nhiều VAV Box đang đóng nhiều, hệ thống có thể giảm áp suất đặt để hạn chế quạt chạy cao không cần thiết. Nếu nhiều VAV Box đang mở lớn và thiếu gió, hệ thống có thể cần tăng áp suất trong phạm vi cho phép. Tuy nhiên, logic cụ thể phải theo thiết kế điều khiển của từng công trình.
BMS hỗ trợ giám sát áp suất, trạng thái quạt, VAV Box, damper và cảnh báo. Tuy nhiên, BMS không thay thế hoàn toàn việc kiểm tra tại hiện trường. Cảm biến áp suất có thể sai lệch, đặt ở vị trí chưa phù hợp hoặc tín hiệu hiển thị chưa phản ánh đúng tình trạng dòng khí. Khi hệ thống có bất thường, vẫn cần đo kiểm thực tế để đối chiếu.
Xem Thêm HVAC tiết kiệm năng lượng: Cách tối ưu vận hành
Cách kiểm tra áp suất tĩnh ống gió ở mức tổng quan
Trước khi kiểm tra áp suất tĩnh, cần rà soát hồ sơ thiết kế và catalogue thiết bị. Các thông tin cần xem gồm lưu lượng thiết kế, áp suất tĩnh ngoài của AHU hoặc quạt, sơ đồ ống gió, vị trí damper, vị trí VAV Box, loại lọc gió, miệng gió và điều kiện vận hành. Nếu không có hồ sơ, cần khảo sát hiện trạng để thiết lập cơ sở đánh giá phù hợp.
Việc đo áp suất cần dùng thiết bị phù hợp như manometer, đồng hồ chênh áp, cảm biến áp suất hoặc ống Pitot tùy mục đích kiểm tra. Người đo cần chọn vị trí phù hợp, tránh các điểm dòng khí quá nhiễu nếu mục tiêu là lấy số liệu ổn định. Với hệ thống phức tạp, nên có người có chuyên môn thực hiện để tránh đọc sai kết quả hoặc kết luận sai nguyên nhân.
Không nên chỉ đo áp suất mà bỏ qua lưu lượng. Một hệ thống có thể có áp suất cao nhưng lưu lượng thấp nếu bị cản trở. Ngược lại, áp suất thấp nhưng lưu lượng vẫn có thể phù hợp trong một số hệ có thiết kế trở lực thấp. Vì vậy, áp suất và lưu lượng cần được đánh giá cùng nhau.
Cần kiểm tra trạng thái lọc gió, coil, damper và VAV Box trong quá trình đo. Nếu lọc bẩn, coil bẩn hoặc damper đóng sai, kết quả đo sẽ phản ánh trạng thái bất thường đó. Nếu sau khi vệ sinh lọc hoặc điều chỉnh damper mà đo lại, kết quả có thể thay đổi đáng kể.
Cuối cùng, cần đánh giá theo thiết kế, không theo cảm tính. Không có một giá trị áp suất tĩnh tốt cho mọi hệ thống. Mỗi AHU, quạt, tuyến ống gió, VAV Box hoặc hệ hút khí thải đều có yêu cầu riêng. Kết luận đúng phải dựa trên thiết kế, thiết bị, lưu lượng, điều kiện vận hành và dữ liệu đo.
Sai lầm thường gặp khi đánh giá áp suất tĩnh ống gió
Sai lầm đầu tiên là chỉ nhìn áp suất mà không đo lưu lượng. Áp suất cao hoặc thấp đều không đủ để kết luận nếu không biết lưu lượng gió thực tế. Một hệ thống có áp suất cao nhưng thiếu gió có thể đang bị nghẹt. Một hệ thống có áp suất thấp nhưng đủ gió có thể đang hoạt động đúng theo thiết kế trở lực thấp. Cần đánh giá đồng thời cả hai thông số.
Sai lầm thứ hai là nghĩ áp suất càng cao càng tốt. Áp suất cao có thể cho thấy quạt mạnh, nhưng cũng có thể là dấu hiệu lọc bẩn, coil bẩn, damper đóng nhiều, ống gió quá nhỏ hoặc hệ thống có tổn thất áp lớn. Nếu chỉ tăng áp suất mà không xử lý nguyên nhân, hệ thống có thể ồn hơn và tiêu thụ nhiều điện hơn.
Sai lầm thứ ba là cho rằng áp suất càng thấp càng tốt. Áp suất thấp không đồng nghĩa với tiết kiệm năng lượng nếu lưu lượng gió không đạt. Nếu quạt không đủ áp hoặc hệ thống rò rỉ nhiều, áp suất thấp có thể đi kèm với thiếu gió nghiêm trọng ở các khu vực sử dụng.
Sai lầm thứ tư là tăng tốc quạt để xử lý mọi vấn đề thiếu gió. Tăng tốc quạt có thể giúp tăng lưu lượng trong một số trường hợp, nhưng cũng có thể làm tăng tiếng ồn, tăng điện năng và không giải quyết đúng nguyên nhân nếu hệ thống bị cản trở bởi lọc bẩn, coil bẩn, damper đóng sai hoặc ống gió rò rỉ.
Sai lầm thứ năm là đóng miệng gió hoặc damper tùy tiện. Khi đóng một nhánh gió, áp suất và lưu lượng ở các nhánh khác có thể thay đổi. Nếu thao tác không dựa trên TAB hoặc dữ liệu đo, hệ thống có thể mất cân bằng nghiêm trọng hơn.
Sai lầm thứ sáu là bỏ qua lọc gió và coil khi hệ thống thiếu gió. Đây là hai nguyên nhân phổ biến làm tăng trở lực nhưng thường bị xem nhẹ. Trước khi kết luận quạt yếu hoặc AHU không đủ công suất, cần kiểm tra tình trạng lọc, coil và đường gió.
Sai lầm cuối cùng là tin rằng BMS hiển thị là đủ. BMS là công cụ hỗ trợ giám sát, nhưng cảm biến cần được kiểm tra, vị trí đo cần phù hợp và dữ liệu cần được đối chiếu với thực tế. Khi có bất thường, đo kiểm tại hiện trường vẫn rất quan trọng.
Xem Thêm Bảo Trì Hệ Thống HVAC Giải Pháp Toàn Diện Cho Doanh Nghiệp
Khi nào cần kiểm tra hoặc tối ưu áp suất tĩnh ống gió?
Cần kiểm tra áp suất tĩnh ống gió sau khi thi công và trước nghiệm thu hệ HVAC. Đây là giai đoạn quan trọng để xác nhận hệ thống đạt lưu lượng, áp suất và điều kiện vận hành theo thiết kế. Nếu bỏ qua, các vấn đề thiếu gió, dư gió hoặc tiếng ồn có thể chỉ xuất hiện sau khi công trình đi vào sử dụng.
Khi thực hiện TAB HVAC hoặc cân bằng gió, áp suất tĩnh là dữ liệu quan trọng. Nó giúp kỹ thuật viên hiểu vì sao một khu vực thiếu gió, một nhánh dư gió hoặc hệ thống khó cân bằng. Nếu chỉ điều chỉnh miệng gió mà không kiểm tra áp suất, nguyên nhân chính có thể không được xử lý.
Cần đo áp suất khi hệ thống thiếu gió, dư gió hoặc phát sinh tiếng ồn. Đây là các dấu hiệu trực tiếp cho thấy hệ thống có thể đang mất cân bằng, tăng trở lực hoặc vận hành ngoài điều kiện thiết kế. Đặc biệt với các công trình có nhiều tầng, nhiều khu vực hoặc nhiều zone, kiểm tra áp suất giúp khoanh vùng vấn đề tốt hơn.
Khi thay lọc gió, coil, quạt, AHU hoặc cải tạo ống gió, cần xem xét lại áp suất tĩnh. Mỗi thay đổi trong hệ thống đều có thể làm thay đổi trở lực và điểm làm việc của quạt. Nếu thay thiết bị mà không kiểm tra lại, hệ thống có thể không đạt hiệu quả như mong muốn.
Khi công trình thay đổi mặt bằng hoặc công năng, áp suất và lưu lượng cũ có thể không còn phù hợp. Một khu vực trước đây ít người có thể trở thành phòng họp. Một khu vực nhà xưởng có thể thay đổi dây chuyền. Một văn phòng mở có thể chia thành nhiều phòng nhỏ. Những thay đổi này làm hệ thống gió cần được kiểm tra và cân bằng lại.
Khi doanh nghiệp muốn tối ưu năng lượng HVAC, áp suất tĩnh cũng là thông số cần xem xét. Nếu quạt đang duy trì áp suất cao hơn nhu cầu thực tế, có thể có cơ hội điều chỉnh. Tuy nhiên, mọi tối ưu cần dựa trên dữ liệu đo, trạng thái vận hành và yêu cầu thiết kế, không nên giảm áp suất tùy tiện vì có thể gây thiếu gió hoặc ảnh hưởng IAQ.
Xem Thêm HVAC Công Nghiệp: Thành Phần Và Cách Chọn Hệ Phù Hợp
HRT tiếp cận vấn đề áp suất tĩnh ống gió theo hướng nào?
Với HRT, việc xử lý vấn đề liên quan đến áp suất tĩnh ống gió cần bắt đầu từ khảo sát hiện trạng. Không nên kết luận nguyên nhân chỉ dựa trên một dấu hiệu như gió yếu, tiếng ồn hoặc quạt chạy nặng. Cần xem xét toàn bộ hệ thống gồm AHU, FCU nếu có, quạt, ống gió, damper, VAV Box, miệng gió, lọc gió, coil, cấp gió tươi, hút khí thải và điều khiển tự động.
Cách tiếp cận phù hợp là kiểm tra áp suất cùng với lưu lượng và điều kiện vận hành. Một số liệu áp suất riêng lẻ không đủ để đánh giá hệ thống. Cần biết hệ thống đang chạy ở chế độ nào, lưu lượng ra sao, quạt đang ở tốc độ nào, damper mở thế nào, lọc gió có sạch không, VAV Box đang phản hồi ra sao và BMS có đang can thiệp điều khiển hay không.
Nếu áp suất bất thường do lọc bẩn, coil bẩn, damper kẹt, ống gió rò rỉ hoặc hệ thống mất cân bằng, cần xử lý nguyên nhân trước khi tối ưu. Việc chỉ tăng tốc quạt hoặc chỉnh setpoint BMS có thể làm hệ thống chạy mạnh hơn nhưng không giải quyết đúng vấn đề kỹ thuật.
Trong phạm vi dịch vụ đã cung cấp, HRT hoạt động với các hạng mục liên quan đến VRV/VRF, Chiller, AHU, FCU, điều hòa công nghiệp, điều hòa nhà xưởng, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động, giải pháp tiết kiệm năng lượng, bảo trì, bảo dưỡng, cải tạo và tối ưu hệ thống HVAC. Với áp suất tĩnh ống gió, các hạng mục liên quan trực tiếp thường là AHU, hệ ống gió, thông gió, cấp gió tươi, hút khí thải, damper, VAV Box, điều khiển tự động, bảo trì và tối ưu vận hành.
HRT không nên cam kết mức cải thiện lưu lượng, tiếng ồn hoặc năng lượng bằng một con số cố định nếu chưa khảo sát. Kết quả thực tế phụ thuộc vào thiết kế, thiết bị, tình trạng thi công, điều khiển, bảo trì và điều kiện vận hành của từng công trình. Cách làm phù hợp là kiểm tra đúng hiện trạng, làm rõ nguyên nhân và đề xuất hướng xử lý theo nhu cầu thực tế.
Với tinh thần Hiểu Đúng – Rõ Ràng – Tận Tâm, HRT hướng đến việc giúp doanh nghiệp đánh giá đúng tình trạng hệ HVAC, tránh xử lý theo cảm tính và lựa chọn giải pháp phù hợp để hệ thống vận hành ổn định hơn.
Kết luận
Áp suất tĩnh ống gió là thông số quan trọng trong thiết kế, TAB, vận hành, bảo trì và tối ưu hệ thống HVAC. Thông số này ảnh hưởng đến lưu lượng gió, khả năng làm việc của quạt và AHU, tiếng ồn, cân bằng hệ thống, hoạt động của VAV Box, dữ liệu BMS và chi phí vận hành. Nếu áp suất tĩnh quá cao hoặc quá thấp so với thiết kế, hệ thống có thể thiếu gió, dư gió, vận hành ồn, mất cân bằng hoặc tiêu tốn năng lượng hơn mức cần thiết.
Tuy nhiên, áp suất tĩnh không nên được đánh giá riêng lẻ. Cần đo cùng lưu lượng gió, kiểm tra điều kiện vận hành, đối chiếu với thiết kế và xem xét toàn bộ các thành phần như ống gió, lọc gió, coil, damper, miệng gió, quạt, VAV Box và hệ điều khiển. Không có một giá trị áp suất tĩnh tốt cho mọi công trình.
Nếu doanh nghiệp cần khảo sát, kiểm tra, bảo trì, cải tạo hoặc tối ưu hệ thống HVAC liên quan đến AHU, FCU, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động hoặc giải pháp tiết kiệm năng lượng, HRT có thể đồng hành từ đánh giá hiện trạng, tư vấn phương án đến triển khai kỹ thuật theo nhu cầu thực tế của công trình.
Thông tin liên hệ
Công Ty Điều Hòa Thông Gió HRT
Địa chỉ: Số 9TT7 Đường Foresa 7A, KĐT Sinh Thái Tasco, Phường Xuân Phương, TP Hà Nội, Việt Nam
Hotline: 0916 181 080
Email: CEO@hrt.vn
FAQ về áp suất tĩnh ống gió
Áp suất tĩnh ống gió là gì?
Áp suất tĩnh ống gió là phần áp suất của không khí tác dụng lên thành ống gió. Thông số này phản ánh trở lực mà quạt hoặc AHU phải vượt qua để đưa không khí qua hệ thống ống gió và các thiết bị liên quan.
Áp suất tĩnh khác gì áp suất động?
Áp suất tĩnh tác dụng lên thành ống gió, còn áp suất động liên quan đến vận tốc dòng khí. Hai đại lượng này khác nhau nhưng cùng liên quan đến áp suất tổng trong hệ thống ống gió.
Áp suất tĩnh cao có tốt không?
Không hẳn. Áp suất tĩnh cao có thể là dấu hiệu hệ thống có trở lực lớn do lọc bẩn, coil bẩn, damper đóng nhiều, ống gió nhỏ, tuyến ống dài hoặc phụ kiện gây tổn thất lớn.
Áp suất tĩnh thấp có nghĩa là hệ thống tốt không?
Không thể kết luận như vậy. Áp suất thấp có thể do quạt không đủ áp, rò rỉ ống gió, tốc độ quạt thấp, hệ thống mất cân bằng hoặc vị trí đo chưa đúng.
Áp suất tĩnh ảnh hưởng đến lưu lượng gió như thế nào?
Nếu trở lực hệ thống quá cao so với khả năng quạt, lưu lượng gió thực tế có thể giảm. Điều này khiến một số khu vực thiếu gió, miệng gió thổi yếu hoặc AHU không đạt lưu lượng thiết kế.
Khi nào cần đo áp suất tĩnh ống gió?
Nên đo khi hệ thống thiếu gió, dư gió, phát sinh tiếng ồn, VAV Box hoạt động không ổn định, trước nghiệm thu, khi TAB, sau cải tạo ống gió hoặc khi muốn tối ưu năng lượng HVAC.
BMS có thay thế đo áp suất hiện trường không?
Không. BMS có thể hỗ trợ giám sát áp suất và trạng thái thiết bị, nhưng vẫn cần kiểm tra cảm biến, vị trí đo và đối chiếu thực tế khi hệ thống có bất thường.
HRT có thể hỗ trợ gì liên quan đến áp suất tĩnh ống gió?
Trong phạm vi dịch vụ đã cung cấp, HRT có thể hỗ trợ khảo sát, kiểm tra, bảo trì, bảo dưỡng, cải tạo và tối ưu hệ thống HVAC liên quan đến AHU, FCU, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động và giải pháp tiết kiệm năng lượng theo nhu cầu thực tế của công trình.
