Các lỗi khi lắp đặt dàn nóng VRV thường xuất phát từ vị trí đặt máy, khả năng hút và thải gió, nền móng, đường ống môi chất, đấu nối điện – truyền thông và quy trình chạy thử. Những sai sót này có thể khiến hệ thống vận hành không ổn định, khó bảo trì hoặc phát sinh sự cố sau khi bàn giao.

Bài viết dưới đây được HRT biên soạn nhằm giúp chủ đầu tư, kỹ sư MEP và đơn vị thi công nhận diện các lỗi thường gặp khi lắp đặt dàn nóng VRV và cách kiểm soát phù hợp.

Vì sao lắp đặt dàn nóng VRV đúng kỹ thuật quan trọng?

Lắp đặt dàn nóng VRV đúng kỹ thuật

Dàn nóng VRV đảm nhiệm quá trình trao đổi nhiệt với môi trường bên ngoài. Vì vậy, điều kiện đặt thiết bị ảnh hưởng trực tiếp đến khả năng giải nhiệt và vận hành của hệ thống. Nếu khu vực lắp đặt bị hạn chế luồng gió hoặc không đủ không gian kỹ thuật, hiệu quả trao đổi nhiệt có thể bị ảnh hưởng.

Daikin yêu cầu khu vực quanh dàn nóng phải đáp ứng đồng thời không gian bảo trì và không gian tối thiểu cho cửa hút, cửa thải gió. Các kích thước này được xác định theo từng sơ đồ bố trí và model, không có một khoảng cách duy nhất áp dụng cho toàn bộ hệ VRV.

Một điểm cần lưu ý là hệ thống có thể vẫn khởi động sau khi lắp đặt nhưng điều đó chưa chứng minh toàn bộ quá trình thi công đã đạt yêu cầu. HRT cũng xác định việc kiểm soát từ khảo sát, lắp đặt, đường ống, điện truyền thông, kiểm tra kín, hút chân không đến chạy thử và nghiệm thu là cần thiết đối với hệ VRV.

Xem Thêm Điều Hòa Công Nghiệp VRV

Xem Thêm Điều Hòa Công Nghiệp Chiller

Xem Thêm Điều Hòa Công Nghiệp Packaged

Các lỗi khi lắp đặt dàn nóng VRV thường gặp

Lắp dàn nóng ở vị trí thiếu thông thoáng

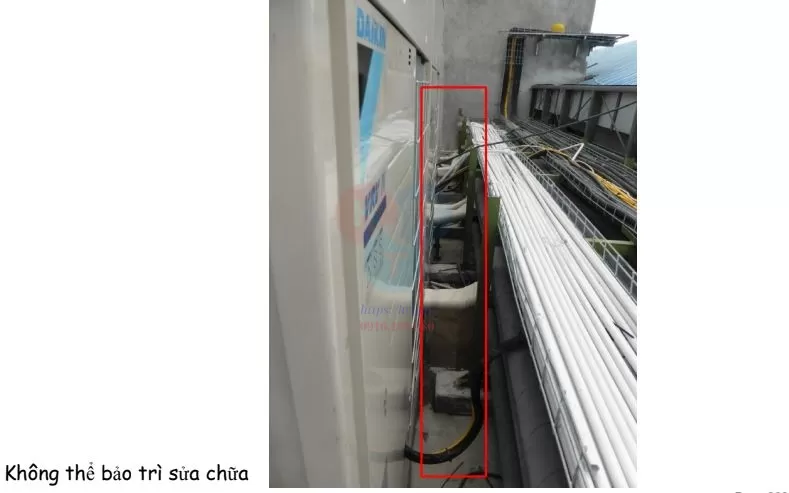

Lắp đặt ở vị trí không hợp lý, không có không gian sửa chữa

Dàn nóng cần có điều kiện hút và thải không khí phù hợp. Một lỗi thường gặp là đặt thiết bị tại khu vực quá kín, bị tường hoặc công trình xung quanh che chắn nhưng không đánh giá lại hướng luồng gió.

Daikin lưu ý vị trí lắp đặt phải đảm bảo không gian cần thiết cho cửa hút và cửa thải. Một số tài liệu của hãng cũng cảnh báo gió thổi trực tiếp vào cửa hút hoặc cửa thải có thể ảnh hưởng đến hoạt động của thiết bị.

Khi bố trí dàn nóng trên mái hoặc trong khu vực có nhiều vật cản, cần xem xét toàn bộ điều kiện thực tế thay vì chỉ đo khoảng cách từ máy đến một bức tường.

Không đảm bảo khoảng cách hút và thải gió

Khoảng cách quanh dàn nóng không chỉ phục vụ bảo trì. Nó còn liên quan đến khả năng lưu thông không khí.

Tài liệu Daikin đưa ra nhiều phương án bố trí outdoor unit tùy số lượng mặt bị che chắn và cách sắp xếp thiết bị. Với hệ thống nhiều dàn nóng, khoảng cách giữa các máy cũng phải được xác định theo sơ đồ tương ứng của model.

Do đó, không nên áp dụng một con số như “dàn nóng VRV phải cách tường X mm” cho mọi công trình nếu chưa xác định model và cách bố trí.

Bố trí nhiều dàn nóng không tính đến luồng khí

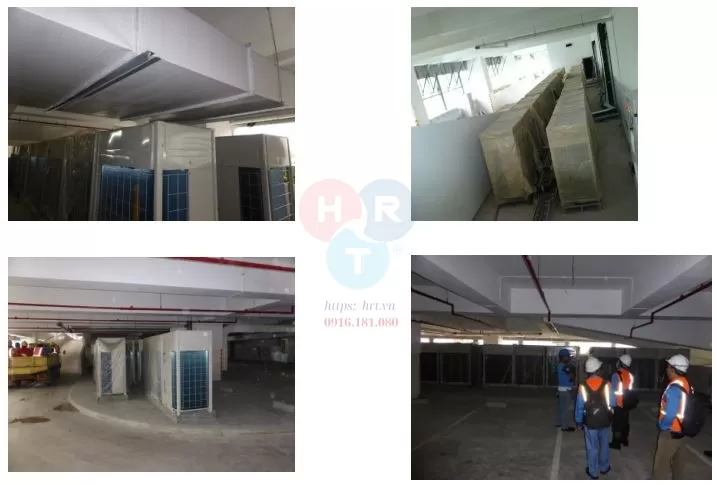

Hiện tượng quẩn gió

Khi nhiều outdoor unit được lắp gần nhau, khí nóng từ máy này có thể ảnh hưởng đến khu vực hút của máy khác nếu bố trí không phù hợp.

Daikin có các sơ đồ riêng cho trường hợp lắp một máy, nhiều máy theo hàng hoặc bố trí nhiều hàng. Một số cấu hình còn yêu cầu kiểm soát khoảng cách theo chiều ngang, chiều dọc và chiều cao vật cản.

Vì vậy, với hệ thống có nhiều dàn nóng, bản vẽ bố trí cần được kiểm tra cùng tài liệu kỹ thuật của đúng model trước khi thi công.

Không chừa đủ không gian bảo trì

Dàn nóng cần được tiếp cận để kiểm tra, bảo trì và xử lý sự cố. Nếu thiết bị được đặt quá sát tường, sát kết cấu hoặc bị che bởi hệ thống khác, kỹ thuật viên có thể không thể thao tác thuận lợi với các bộ phận bên trong.

Daikin tách rõ yêu cầu về service space và yêu cầu về không gian hút, thải gió. Đây là hai yếu tố cần được xem xét đồng thời khi bố trí outdoor unit.

Nền móng không phù hợp

Dàn nóng phải được đặt trên kết cấu có khả năng chịu tải phù hợp với thiết bị và điều kiện lắp đặt. Nền không ổn định có thể ảnh hưởng đến độ rung, tiếng ồn và độ chắc chắn của thiết bị.

Daikin yêu cầu vị trí lắp đặt phải có nền đủ chắc để chịu trọng lượng thiết bị và nền phải phù hợp để hạn chế rung, tiếng ồn.

Với các vị trí đặt trên mái hoặc kết cấu thép, phương án chịu lực cần được xác định theo hồ sơ thiết kế công trình, không nên chỉ dựa vào kích thước chân đế của dàn nóng.

Không kiểm soát độ rung và cố định thiết bị

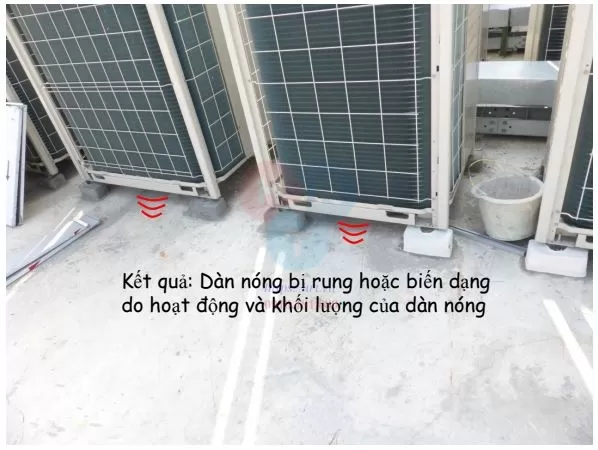

Dàn nóng lắp trên 4 trụ nhỏ, khiến bị rung hoặc biển dạng do hoạt động và khối lượng dàn nóng

Ngoài khả năng chịu tải, dàn nóng cần được cố định đúng phương án lắp đặt. Việc cố định không phù hợp có thể làm thiết bị mất ổn định hoặc phát sinh rung trong quá trình vận hành.

Daikin có những yêu cầu riêng về foundation và cách bố trí thiết bị tùy model. Vì vậy, vật tư cố định, vị trí neo và phương án giảm rung cần được lựa chọn theo thiết kế và tài liệu kỹ thuật tương ứng.

Xem Thêm Quy Trình Nghiệm Thu Điều Hòa Trung Tâm VRV

Lỗi khi lắp đặt đường ống môi chất cho dàn nóng VRV

Chọn sai kích thước đường ống

Đường ống môi chất của VRV không thể lựa chọn chỉ dựa vào đường kính đầu nối của dàn nóng. Kích thước còn phụ thuộc cấu hình hệ thống, công suất, chiều dài đường ống và các bộ chia theo thiết kế.

Daikin quy định kích thước và giới hạn đường ống trong tài liệu của từng hệ thống. Vì vậy, cần đối chiếu đúng engineering manual hoặc installation manual của model trước khi thi công.

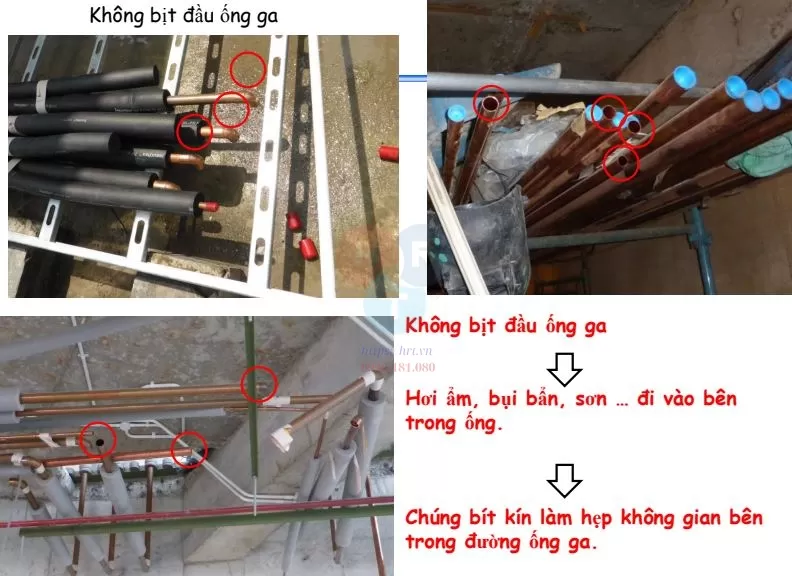

Lỗi không bịt đầu ống ga

Tuyến ống vượt giới hạn cho phép

Chiều dài và chênh lệch cao độ của đường ống phải nằm trong giới hạn mà nhà sản xuất quy định. Không nên tự kéo dài tuyến ống chỉ vì điều kiện thi công thực tế mà chưa kiểm tra lại thiết kế.

Đây là lý do vị trí dàn nóng cần được xác định từ giai đoạn thiết kế, thay vì chờ đến khi thi công mới tìm vị trí đặt máy.

Đường ống không được giữ sạch và khô

Đường ống môi chất cần được bảo vệ khỏi bụi, hơi ẩm và tạp chất trong suốt quá trình thi công. Đầu ống chưa kết nối phải được bịt kín.

Daikin yêu cầu kiểm soát tình trạng sạch và khô của đường ống môi chất trong quá trình lắp đặt. Hơi ẩm hoặc tạp chất tồn tại trong hệ thống có thể ảnh hưởng đến quá trình vận hành sau này.

Mối nối đường ống xử lý không đúng

Các mối hàn, điểm nối và bộ chia môi chất cần được thực hiện theo đúng quy trình kỹ thuật. Sau khi hoàn thành đường ống phải thực hiện kiểm tra kín và hút chân không theo tài liệu của nhà sản xuất.

Không nên bỏ qua các bước này chỉ vì hệ thống chưa được cấp nguồn hoặc chưa chạy thử.

Xem Thêm Rooftop Unit Điều Hòa, Cấu Tạo, Nguyên Lý Và Ứng Dụng

Lỗi khi đấu nối điện và truyền thông cho dàn nóng VRV

Kiểm tra hệ thống điều khiển dàn nóng VRV

Đấu nối điện phải được thực hiện theo wiring diagram của thiết bị và hồ sơ thiết kế. Các vấn đề về nguồn cấp, tiếp địa, dây truyền thông hoặc đầu nối không đúng có thể khiến hệ thống không khởi động hoặc phát sinh lỗi trong quá trình vận hành.

Daikin yêu cầu việc đấu nối điện được thực hiện theo sơ đồ và quy định kỹ thuật của thiết bị, đồng thời phải thực hiện tiếp địa phù hợp.

Đặc biệt với hệ thống có nhiều dàn nóng, việc xác định đúng cấu hình truyền thông rất quan trọng. Không nên thay đổi cách đấu dây theo kinh nghiệm của một model khác khi chưa đối chiếu tài liệu của thiết bị đang lắp đặt.

Lỗi trong quá trình kiểm tra môi chất trước khi vận hành

Bỏ qua thử kín

Thử kín nhằm kiểm tra khả năng giữ kín của hệ thống đường ống và các điểm kết nối. Quy trình thử, áp suất và thời gian duy trì phải tuân theo tài liệu kỹ thuật của model và yêu cầu dự án.

Hút chân không không đạt

Hút chân không nhằm loại bỏ không khí và hơi ẩm trong hệ thống môi chất. Daikin quy định việc kiểm tra kín và hút chân không là một phần của quá trình lắp đặt đường ống trước khi hệ thống vận hành.

Không nên xác định hệ thống đạt yêu cầu chỉ vì đồng hồ đã xuống mức chân không mong muốn trong thời gian ngắn. Phải thực hiện đúng quy trình kiểm tra của nhà sản xuất.

Nạp môi chất bổ sung không theo tính toán

Lượng môi chất bổ sung phải căn cứ vào cấu hình đường ống và yêu cầu của nhà sản xuất. Không nên nạp thêm môi chất theo cảm nhận hoặc chỉ dựa trên áp suất đo được.

HRT cũng xác định việc tính toán lượng môi chất bổ sung theo đường ống thực tế là một bước trong quy trình thi công VRV được công bố.

Xem Thêm Cải Tạo Hệ Thống HVAC, Quy Trình Và Giải Pháp

Bỏ qua chạy thử và commissioning dàn nóng VRV

Một hệ thống VRV có thể tạo lạnh sau khi cấp nguồn nhưng vẫn còn lỗi chưa được phát hiện. Vì vậy, chạy thử cần được thực hiện theo quy trình của nhà sản xuất.

Tùy hệ thống, test operation có thể bao gồm kiểm tra truyền thông, trạng thái van chặn, đường ống và lượng môi chất. Daikin đưa các nội dung này vào quy trình kiểm tra vận hành của những hệ thống tương ứng.

Sau khi chạy thử, cần ghi nhận kết quả để làm cơ sở nghiệm thu và phục vụ bảo trì về sau.

Hậu quả của lỗi khi lắp đặt dàn nóng VRV

Lắp đặt sai vị trí có thể làm điều kiện trao đổi nhiệt của dàn nóng không phù hợp. Sai đường ống hoặc xử lý môi chất không đúng có thể dẫn đến vấn đề trong quá trình vận hành. Đấu nối điện và truyền thông không đúng có thể gây lỗi hệ thống hoặc khiến thiết bị không hoạt động theo cấu hình thiết kế.

Ngoài ra, nếu không chừa đủ không gian bảo trì, việc xử lý sự cố sau này sẽ khó khăn hơn. Với công trình đã hoàn thiện, sửa lại vị trí dàn nóng hoặc tuyến ống có thể ảnh hưởng đến nhiều hạng mục liên quan.

Cách kiểm tra dàn nóng VRV sau khi lắp đặt

Việc kiểm tra nên được thực hiện theo hồ sơ thiết kế và tài liệu của đúng model. Trước hết cần kiểm tra vị trí, hướng hút và thải gió, khoảng cách với vật cản và không gian bảo trì.

Tiếp theo là kiểm tra nền móng, cố định thiết bị, đường ống môi chất, bộ chia, bảo ôn, điện và truyền thông. Hệ thống môi chất cần được kiểm tra kín và hút chân không theo quy trình áp dụng.

Cuối cùng là chạy thử, kiểm tra trạng thái hoạt động và ghi nhận kết quả. HRT cũng xác định nghiệm thu VRV cần kiểm tra từ hồ sơ, thiết bị, đường ống, thử kín, hút chân không, điện, truyền thông, nước ngưng, cài đặt đến chạy thử và bàn giao.

Những lưu ý khi lắp đặt dàn nóng VRV theo tài liệu Daikin

Điểm quan trọng nhất là không sử dụng một bộ thông số cố định cho tất cả dàn nóng VRV.

Khoảng cách với vật cản, cách bố trí nhiều outdoor unit, giới hạn đường ống và yêu cầu kỹ thuật khác có thể thay đổi theo model. Ngay trong tài liệu Daikin, các sơ đồ service space đã được chia theo nhiều phương án bố trí khác nhau.

Do đó, trước khi thi công cần xác định chính xác model và đối chiếu installation manual, engineering manual cùng hồ sơ thiết kế của dự án.

Xem Thêm Cách Bảo Trì Hệ Thống Điều Hòa VRV Đúng Kỹ Thuật

HRT kiểm soát các lỗi khi lắp đặt dàn nóng VRV như thế nào?

HRT hoàn thiện kết nối máy Package trong nhà máy Giấy Miza Nghi Sơn - Thanh Hoá

Theo thông tin HRT đã công bố, quy trình thi công VRV gồm khảo sát, thiết kế, chuẩn bị vật tư, lắp đặt dàn nóng và dàn lạnh, thi công đường ống, nước ngưng, bảo ôn, điện – truyền thông, kiểm tra kín, hút chân không, nạp môi chất, cài đặt, chạy thử, nghiệm thu và bàn giao hồ sơ.

HRT cũng công bố nội dung về thi công và lắp đặt hệ thống VRV, trong đó yêu cầu kỹ thuật cần được đối chiếu theo từng model thiết bị thay vì sử dụng một cấu hình chung cho mọi công trình.

Khi triển khai thực tế, các yêu cầu về vị trí dàn nóng, đường ống, điện, truyền thông và chạy thử cần được xác định theo hồ sơ thiết kế và tài liệu của thiết bị được lựa chọn.

Kết luận

Các lỗi khi lắp đặt dàn nóng VRV tập trung chủ yếu ở vị trí lắp đặt, luồng gió, khoảng cách kỹ thuật, nền móng, cố định thiết bị, đường ống môi chất, điện – truyền thông và quy trình kiểm tra trước khi vận hành.

Điểm cần kiểm soát là không áp dụng một thông số chung cho mọi hệ VRV. Mỗi công trình cần được đối chiếu với model thiết bị, tài liệu kỹ thuật của nhà sản xuất và hồ sơ thiết kế được duyệt.

Với các dự án VRV, việc kiểm soát từ khảo sát, thiết kế đến thi công, kiểm tra kín, hút chân không, chạy thử và nghiệm thu giúp phát hiện sai sót trước khi hệ thống được bàn giao. HRT đã công bố quy trình thi công VRV theo hướng kiểm soát các hạng mục này trong quá trình triển khai thực tế.

Thông tin liên hệ

Công Ty Điều Hòa Thông Gió HRT
Địa chỉ: Số 9TT7 Đường Foresa 7A, KĐT Sinh Thái Tasco, Phường Xuân Phương, TP Hà Nội, Việt Nam
Hotline: 0916 181 080
Email: CEO@hrt.vn

FAQ – Các lỗi khi lắp đặt dàn nóng VRV

Lắp dàn nóng VRV sát tường có được không?

Không thể trả lời bằng một khoảng cách chung cho mọi model. Cần kiểm tra sơ đồ bố trí outdoor unit trong tài liệu lắp đặt của đúng thiết bị, đồng thời đảm bảo không gian hút, thải gió và bảo trì.

Khoảng cách giữa các dàn nóng VRV bao nhiêu là phù hợp?

Khoảng cách phụ thuộc model và cách bố trí. Daikin cung cấp nhiều phương án lắp đặt tương ứng với số lượng máy và vật cản xung quanh, vì vậy cần đối chiếu đúng tài liệu kỹ thuật.

Dàn nóng VRV có được lắp trong không gian kín không?

Chỉ có thể đánh giá sau khi kiểm tra điều kiện thông gió, khả năng hút và thải nhiệt cùng yêu cầu của model. Không nên đặt dàn nóng tại vị trí bí gió mà không có phương án kỹ thuật phù hợp.

Có cần hút chân không khi lắp đặt VRV không?

Có. Hút chân không là một phần quan trọng của quá trình xử lý đường ống môi chất. Daikin xác định vacuum drying nhằm loại bỏ hơi ẩm, không khí hoặc khí còn tồn tại trong hệ thống.

Sau khi lắp đặt VRV có cần chạy thử không?

Có. Chạy thử giúp kiểm tra tình trạng vận hành và phát hiện những vấn đề chưa thể nhận biết chỉ bằng kiểm tra ngoại quan. Nội dung test operation cụ thể phải theo tài liệu của model.
