Ống gió HVAC là hạng mục quan trọng trong hệ thống điều hòa thông gió, đảm nhận vai trò vận chuyển gió cấp, gió hồi, gió tươi và gió thải giữa thiết bị HVAC và các khu vực sử dụng. Trong một công trình, người dùng thường chú ý nhiều đến AHU, FCU, Chiller, VRV/VRF, quạt hoặc BMS, nhưng hệ thống ống gió mới là phần trực tiếp đưa không khí đến từng không gian.
Nếu ống gió HVAC được thiết kế hoặc thi công không phù hợp, hệ thống có thể gặp tình trạng thiếu gió, rò rỉ, đọng sương, tiếng ồn, tăng tổn thất áp, khó cân bằng lưu lượng hoặc vận hành lệch so với thiết kế. Ngược lại, một hệ ống gió được thi công đúng giúp hệ thống HVAC có điều kiện vận hành ổn định hơn, dễ kiểm tra, dễ bảo trì và thuận lợi hơn khi thực hiện TAB, cân bằng gió hoặc commissioning.
Bài viết dưới đây được đội ngũ HRT biên soạn nhằm giúp doanh nghiệp hiểu rõ ống gió HVAC là gì, cấu tạo gồm những bộ phận nào, vật liệu thường dùng ra sao và các lưu ý quan trọng khi thi công để hệ thống điều hòa thông gió vận hành hiệu quả hơn trong thực tế.
Ống gió HVAC là gì?
Ống gió HVAC là hệ thống đường dẫn không khí trong công trình, dùng để kết nối thiết bị xử lý không khí, quạt hoặc hệ thông gió với các khu vực sử dụng. Nói cách khác, nếu AHU, FCU, quạt cấp hoặc quạt hút là thiết bị tạo ra và xử lý dòng không khí, thì ống gió là tuyến dẫn giúp dòng không khí đó đi đến đúng vị trí cần cấp, hồi hoặc thải.

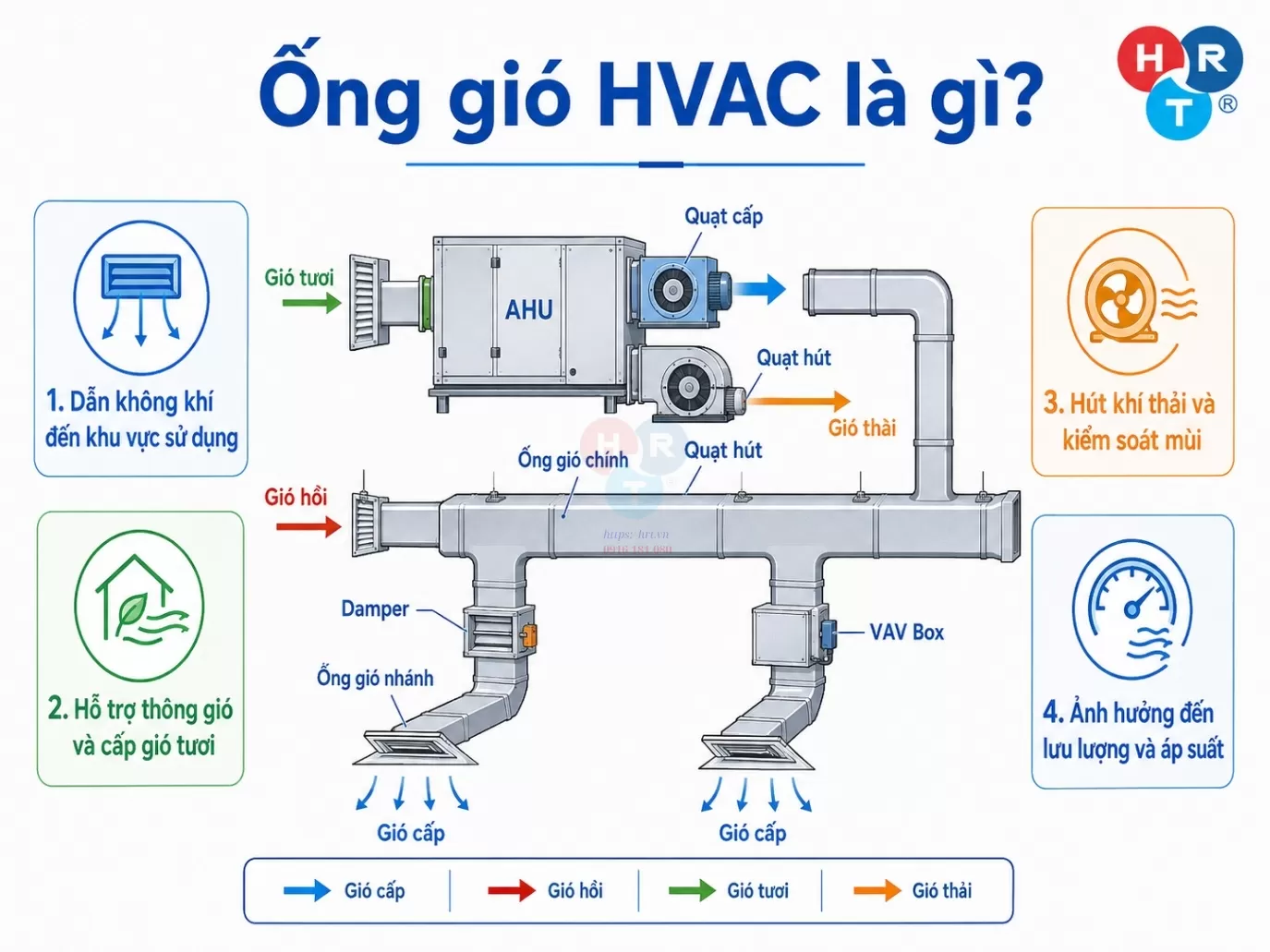

Ống gió HVAC là gì
Trong hệ thống HVAC, ống gió không chỉ dùng để dẫn “khí lạnh” như cách hiểu phổ biến. Tùy theo công năng, ống gió có thể dùng cho gió cấp, gió hồi, gió tươi hoặc gió thải. Mỗi loại gió có vai trò khác nhau và yêu cầu thiết kế, thi công, bảo ôn, độ kín, vật liệu hoặc kiểm soát vận hành khác nhau.
Gió cấp là luồng không khí được đưa từ AHU, FCU có nối ống gió hoặc thiết bị cấp gió đến khu vực sử dụng. Gió hồi là luồng không khí được thu hồi từ không gian về thiết bị xử lý không khí. Gió tươi là không khí ngoài trời được cấp vào công trình nhằm hỗ trợ thông gió và chất lượng không khí trong nhà. Gió thải là không khí được hút ra khỏi các khu vực như khu vệ sinh, phòng kỹ thuật, bếp, nhà xưởng hoặc khu vực có bụi, mùi, hơi nóng, khí thải.
Một hệ thống ống gió có thể kết nối với nhiều thiết bị khác nhau như AHU, FCU có nối ống gió, quạt cấp, quạt hút, hệ thống thông gió, cấp gió tươi, hút khí thải, Damper, VAV Box, miệng gió, grille, diffuser và hệ điều khiển tự động nếu có. Trong các công trình hiện đại, một số tuyến ống gió còn liên quan đến cảm biến, motorized damper hoặc tín hiệu điều khiển từ BMS.
Vì vậy, ống gió HVAC không nên được xem là phần phụ đơn giản. Kích thước ống, tuyến đi, vật liệu, độ kín, cách nhiệt, chống rung, vị trí damper, cửa thăm và chất lượng thi công đều ảnh hưởng đến lưu lượng gió, áp suất tĩnh, tiếng ồn, khả năng cân bằng gió và hiệu quả vận hành của toàn hệ thống.
Xem Thêm Điều Hòa Công Nghiệp VRV
Xem Thêm Điều Hòa Công Nghiệp Chiller
Xem Thêm Điều Hòa Công Nghiệp Packaged
Vai trò của ống gió trong hệ thống HVAC
Vai trò đầu tiên của ống gió HVAC là phân phối không khí đến đúng khu vực sử dụng. Trong công trình văn phòng, khách sạn, showroom, trung tâm thương mại, nhà máy hoặc nhà xưởng, không khí sau khi được xử lý tại AHU hoặc thiết bị cấp gió cần được phân phối đến nhiều khu vực khác nhau. Nếu không có hệ ống gió phù hợp, thiết bị chính dù hoạt động tốt vẫn khó đưa đủ lưu lượng đến từng không gian.
Ống gió cũng đóng vai trò quan trọng trong hệ cấp gió tươi. Gió tươi giúp bổ sung không khí ngoài trời vào công trình theo thiết kế, hỗ trợ chất lượng không khí trong nhà và giảm cảm giác bí trong không gian sử dụng. Nếu tuyến ống gió tươi bị rò rỉ, cản trở hoặc không được cân bằng đúng, lưu lượng gió tươi đến từng khu vực có thể không đạt yêu cầu.
Với hệ hút khí thải, ống gió giúp đưa không khí ô nhiễm, mùi, bụi, hơi nóng hoặc khí thải ra khỏi khu vực cần kiểm soát. Trong nhà xưởng, khu kỹ thuật, khu vệ sinh hoặc khu vực sản xuất, tuyến ống gió thải cần được thiết kế và thi công phù hợp với tính chất dòng khí. Nếu ống gió hút thải không đạt lưu lượng, mùi hoặc khí thải có thể lan sang khu vực khác.
Ống gió còn ảnh hưởng trực tiếp đến áp suất tĩnh và lưu lượng gió. Một tuyến ống quá dài, nhiều co cút, nhiều đoạn chuyển tiết diện đột ngột hoặc kích thước không phù hợp có thể làm tăng tổn thất áp. Khi tổng trở lực của hệ thống tăng, quạt hoặc AHU có thể không cấp đủ lưu lượng đến các điểm cuối. Đây là lý do các bài về áp suất tĩnh ống gió, TAB HVAC và cân bằng gió HVAC đều liên quan trực tiếp đến chất lượng hệ ống gió.
Tiếng ồn cũng là vấn đề có thể phát sinh từ ống gió. Tốc độ gió quá cao, damper đóng quá nhiều, ống gió rung, treo đỡ không phù hợp hoặc miệng gió vận hành ngoài điều kiện thiết kế đều có thể gây tiếng rít, tiếng rung hoặc tiếng ồn trong không gian sử dụng. Vì vậy, khi công trình phản ánh hệ HVAC ồn, không nên chỉ kiểm tra quạt mà cần kiểm tra cả tuyến ống gió.
Một vai trò khác của ống gió là hỗ trợ công tác bảo trì, TAB và commissioning. Nếu hệ ống gió có cửa thăm phù hợp, damper có thể tiếp cận, điểm đo lưu lượng và áp suất được bố trí hợp lý, đội kỹ thuật sẽ dễ kiểm tra và cân bằng hệ thống hơn. Ngược lại, nếu damper bị che khuất, VAV Box không có không gian bảo trì hoặc không có điểm kiểm tra phù hợp, việc vận hành sau bàn giao sẽ gặp nhiều khó khăn.
Xem Thêm HVAC Xanh Là Gì? Xu Hướng Cho Công Trình Hiện Đại
Cấu tạo cơ bản của hệ thống ống gió HVAC
Một hệ thống ống gió HVAC thường gồm nhiều thành phần liên kết với nhau, không chỉ có các đoạn ống thẳng. Thành phần đầu tiên là ống gió chính. Đây là tuyến dẫn lưu lượng lớn từ AHU, quạt hoặc thiết bị xử lý không khí đến các nhánh phân phối. Ống gió chính thường có tiết diện lớn hơn ống nhánh và ảnh hưởng nhiều đến áp suất tổng thể của hệ thống.

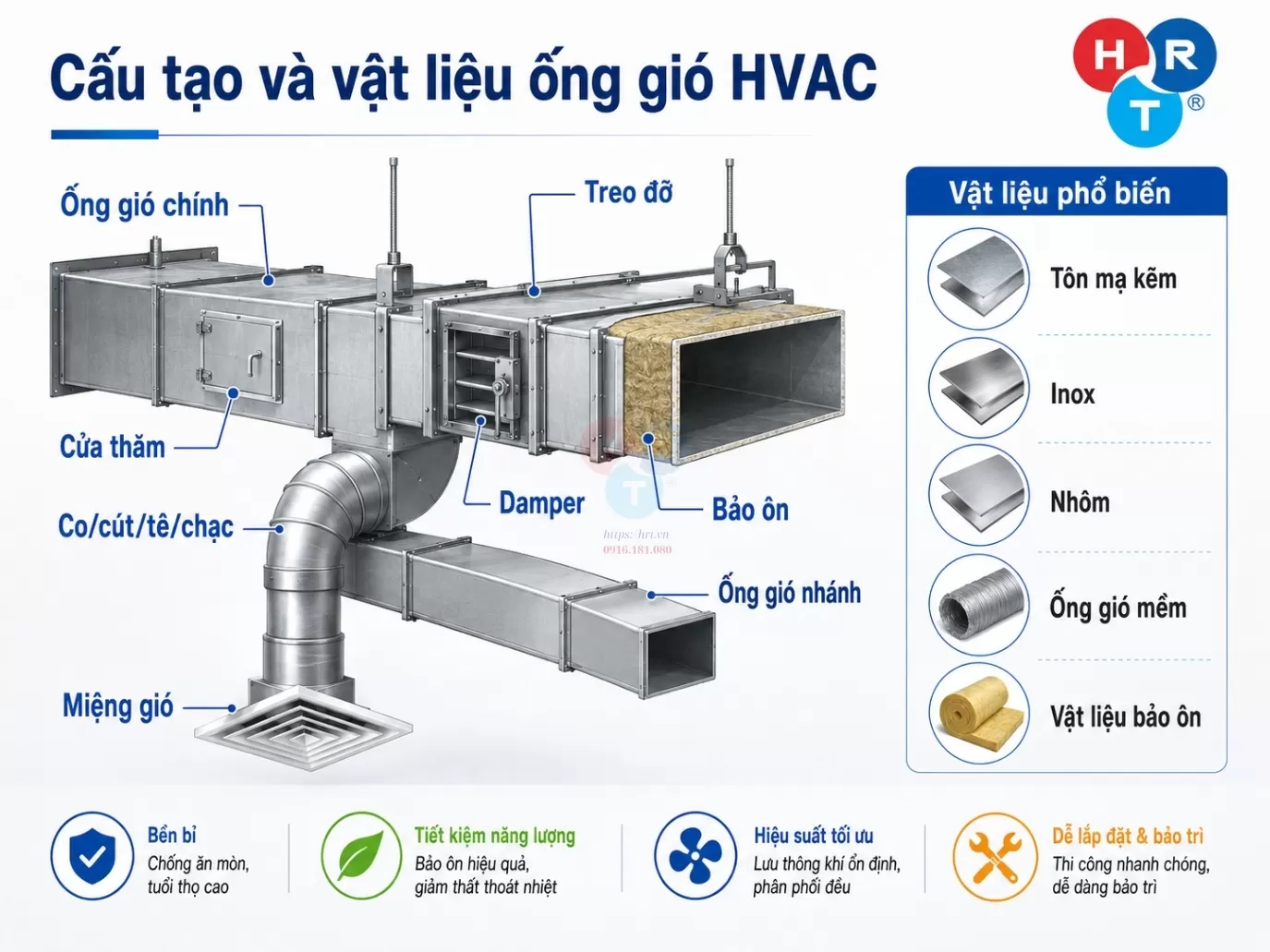

Cấu tạo và vật liệu ống gió HVAC
Từ ống gió chính, hệ thống được chia ra thành ống gió nhánh. Các tuyến nhánh đưa gió đến từng khu vực, từng phòng hoặc từng miệng gió. Việc bố trí ống nhánh cần phù hợp với lưu lượng thiết kế, mặt bằng kiến trúc, không gian trần kỹ thuật và các hệ MEP khác. Nếu ống nhánh quá dài, nhiều co cút hoặc bị thu hẹp không đúng, lưu lượng gió tại điểm cuối có thể giảm.
Các phụ kiện như co, cút, tê, chạc và đoạn chuyển giúp đổi hướng, chia nhánh hoặc thay đổi tiết diện ống gió. Đây là các vị trí dễ phát sinh tổn thất áp nếu thiết kế hoặc thi công không hợp lý. Đoạn chuyển tiết diện quá gấp, co cút quá sát thiết bị hoặc chia nhánh không đều có thể làm dòng khí bị nhiễu, gây ồn và khó cân bằng.
Damper là nhóm thiết bị quan trọng trong hệ ống gió. Tùy thiết kế, hệ thống có thể có VCD, Balancing Damper, Motorized Damper, Fire Damper, Smoke Damper hoặc các loại van gió khác. Damper dùng để điều chỉnh, đóng/mở hoặc kiểm soát dòng khí theo yêu cầu. Tuy nhiên, không phải công trình nào cũng có đầy đủ tất cả các loại damper. Việc lắp loại nào, ở đâu và với yêu cầu gì phải theo thiết kế, tiêu chuẩn dự án và hồ sơ kỹ thuật được phê duyệt.
Với hệ có điều khiển lưu lượng theo khu vực, ống gió có thể kết nối với VAV Box hoặc Zone Damper. Các thiết bị này giúp điều chỉnh lưu lượng gió theo nhu cầu từng zone. Khi lắp đặt, cần có không gian tiếp cận để kiểm tra, cân chỉnh, bảo trì actuator, cảm biến và các bộ phận liên quan.
Cửa thăm cũng là thành phần cần được chú ý. Cửa thăm giúp đội vận hành tiếp cận damper, VAV Box, cảm biến, tiêu âm hoặc các điểm cần vệ sinh và bảo trì. Nếu không bố trí cửa thăm, nhiều hạng mục sau khi hoàn thiện trần sẽ rất khó kiểm tra. Điều này ảnh hưởng trực tiếp đến bảo trì và xử lý sự cố sau bàn giao.
Bảo ôn ống gió thường được sử dụng cho các tuyến gió lạnh hoặc tuyến đi qua khu vực có nguy cơ chênh lệch nhiệt độ gây đọng sương. Bảo ôn giúp hạn chế thất thoát nhiệt, giảm nguy cơ ngưng tụ hơi nước và bảo vệ trần kỹ thuật, thiết bị xung quanh. Tuy nhiên, yêu cầu bảo ôn phụ thuộc vào loại gió, vị trí lắp đặt và điều kiện vận hành.
Hệ treo đỡ, giá đỡ và phụ kiện liên kết giúp giữ ống gió đúng vị trí, hạn chế võng, rung và biến dạng. Nếu treo đỡ không phù hợp, ống gió có thể rung, võng, hở mối nối hoặc tạo tải bất thường lên thiết bị. Đây là lỗi thi công cần kiểm soát từ đầu.
Cuối cùng là miệng gió, grille và diffuser. Đây là điểm cuối cấp hoặc thu hồi không khí. Miệng gió ảnh hưởng đến hướng gió, tốc độ gió, tiếng ồn và cảm giác của người sử dụng. Một miệng gió chọn sai hoặc lắp sai vị trí có thể làm không gian bị gió lùa, phân phối gió kém hoặc phát sinh tiếng ồn.
Xem Thêm Giải Mã Các Chỉ Số Hiệu Suất Năng Lượng HVAC
Các loại ống gió HVAC phổ biến
Ống gió vuông hoặc chữ nhật là loại phổ biến trong nhiều công trình thương mại, văn phòng, khách sạn, trung tâm thương mại và nhà máy. Loại này dễ bố trí trên trần kỹ thuật, dễ kết nối với AHU, hộp gió, damper và miệng gió. Tuy nhiên, khi sử dụng ống gió vuông hoặc chữ nhật, cần kiểm soát độ cứng, gia cường, mối nối, mặt bích và treo đỡ để tránh rung, võng hoặc rò rỉ.
Ống gió tròn thường được dùng trong một số hệ thông gió, hút khí hoặc công trình yêu cầu dòng khí ổn định và hình thức lắp đặt gọn. So với ống chữ nhật trong một số điều kiện, ống tròn có thể có lợi thế về độ cứng và dòng khí. Tuy nhiên, việc lựa chọn ống tròn hay ống chữ nhật cần dựa trên thiết kế, không gian lắp đặt, lưu lượng, áp suất, thẩm mỹ và yêu cầu thi công.
Ống gió xoắn là một dạng ống tròn được dùng trong một số hệ thông gió hoặc công trình để lộ ống. Loại này có thể phù hợp với các không gian yêu cầu thẩm mỹ công nghiệp hoặc các tuyến thông gió nhất định. Dù vậy, vẫn cần thiết kế theo lưu lượng, áp suất, tiếng ồn, điều kiện treo đỡ và yêu cầu bảo trì.
Ống gió mềm thường được dùng ở các đoạn nối ngắn đến miệng gió hoặc vị trí cần linh hoạt trong thi công. Ưu điểm là dễ lắp ở không gian hẹp hoặc các điểm cần điều chỉnh nhỏ. Tuy nhiên, ống mềm không nên bị lạm dụng. Nếu dùng quá dài, bị gập, võng hoặc bóp méo, ống mềm có thể làm tăng trở lực, giảm lưu lượng và gây khó cân bằng gió.
Ống gió cách âm hoặc có tiêu âm được sử dụng khi cần giảm tiếng ồn trên đường gió. Hạng mục này cần được lựa chọn theo yêu cầu âm học, lưu lượng, áp suất và vị trí phát sinh tiếng ồn. Không nên tự bổ sung tiêu âm hoặc vật liệu cách âm nếu chưa đánh giá ảnh hưởng đến trở lực hệ thống.
Một số hệ thống có thể cần ống gió chống cháy, chống khói hoặc ống gió chuyên dụng. Các tuyến liên quan đến hút khói, chống cháy, chống khói hoặc dòng khí đặc thù cần tuân theo thiết kế, quy chuẩn, tiêu chuẩn và yêu cầu nghiệm thu của dự án. Không nên áp dụng một cách chung cho mọi công trình, vì yêu cầu kỹ thuật phụ thuộc vào công năng, quy mô và hồ sơ pháp lý của từng dự án.
Xem Thêm HVAC tiết kiệm năng lượng: Cách tối ưu vận hành
Vật liệu ống gió HVAC thường dùng
Vật liệu phổ biến nhất trong nhiều hệ ống gió HVAC là tôn mạ kẽm. Vật liệu này được dùng rộng rãi cho các hệ điều hòa thông gió thông thường nhờ khả năng gia công thuận tiện, phù hợp với nhiều loại tuyến ống và chi phí hợp lý trong nhiều ứng dụng. Tuy nhiên, khi sử dụng tôn mạ kẽm, cần lựa chọn độ dày, gia cường, liên kết và bảo ôn theo thiết kế. Không nên dùng một cấu hình vật liệu cho mọi hệ thống.
Inox thường được cân nhắc trong các môi trường có yêu cầu chống ăn mòn, vệ sinh hoặc dòng khí đặc thù. Một số khu vực có độ ẩm cao, khí ăn mòn, dầu mỡ hoặc yêu cầu vệ sinh có thể cần xem xét vật liệu inox. Tuy nhiên, không nên viết inox luôn là lựa chọn tốt nhất. Việc chọn inox cần cân nhắc môi trường sử dụng, yêu cầu kỹ thuật, chi phí và hồ sơ thiết kế.
Nhôm có thể được sử dụng trong một số ứng dụng cần trọng lượng nhẹ hoặc môi trường phù hợp. Vật liệu này cần được đánh giá theo độ bền, điều kiện lắp đặt, khả năng ăn mòn và yêu cầu vận hành. Không nên thay thế vật liệu theo cảm tính nếu chưa có đánh giá kỹ thuật.
Ống gió mềm có thể được làm từ vật liệu mềm chuyên dụng, có hoặc không có lớp cách nhiệt tùy loại. Loại này phù hợp cho một số đoạn nối linh hoạt nhưng cần dùng đúng phạm vi. Nếu dùng không đúng cách, ống mềm có thể làm tăng tổn thất áp và giảm lưu lượng tại miệng gió.
Vật liệu bảo ôn cũng là phần quan trọng của hệ ống gió. Tùy thiết kế, bảo ôn có thể dùng các vật liệu như bông thủy tinh, cao su lưu hóa hoặc vật liệu cách nhiệt phù hợp khác. Lớp phủ ngoài bảo ôn cần bảo vệ vật liệu cách nhiệt khỏi ẩm, rách, hư hỏng hoặc tác động từ môi trường lắp đặt.
Với các tuyến hút khí thải, hút mùi, khu vực ẩm, khu vực có dầu mỡ, bụi, hơi nóng hoặc môi trường có nguy cơ ăn mòn, vật liệu ống gió cần được chọn theo tính chất dòng khí và yêu cầu kỹ thuật. Không có một vật liệu tốt nhất cho mọi hệ thống. Lựa chọn đúng phải dựa trên công năng, môi trường, lưu lượng, áp suất, nhiệt độ, độ ẩm, yêu cầu vệ sinh, yêu cầu an toàn nếu có và ngân sách của dự án.
Xem Thêm Bảo Trì Hệ Thống HVAC Giải Pháp Toàn Diện Cho Doanh Nghiệp
Tiêu chí chọn vật liệu ống gió HVAC
Tiêu chí đầu tiên là công năng của tuyến ống gió. Tuyến gió cấp lạnh có yêu cầu khác với tuyến gió hồi. Tuyến gió tươi có điều kiện khác với tuyến hút khí thải. Tuyến hút mùi, hút bụi hoặc hút khí nóng trong nhà xưởng cũng không thể lựa chọn vật liệu giống tuyến gió điều hòa thông thường nếu tính chất dòng khí khác nhau.
Tiêu chí thứ hai là môi trường lắp đặt. Ống gió trong trần văn phòng, ống gió ngoài trời, ống gió trong khu vực ẩm, ống gió trong nhà xưởng có bụi hoặc ống gió trong môi trường có hơi ăn mòn đều cần đánh giá riêng. Môi trường lắp đặt ảnh hưởng đến vật liệu, lớp phủ, bảo ôn, chống ăn mòn và phương án treo đỡ.
Tiêu chí tiếp theo là lưu lượng, áp suất và tốc độ gió. Hệ ống gió phải phù hợp với lưu lượng thiết kế và áp suất làm việc. Vật liệu, độ dày, gia cường và liên kết cần được lựa chọn theo hồ sơ thiết kế hoặc tiêu chuẩn dự án. Không nên tự đưa một bảng độ dày hoặc giá trị áp suất chung cho mọi công trình, vì mỗi hệ thống có yêu cầu khác nhau.
Độ kín và rò rỉ là tiêu chí rất quan trọng. Rò rỉ ống gió làm thất thoát lưu lượng trước khi đến khu vực sử dụng, khiến hệ thống khó đạt lưu lượng thiết kế và khó cân bằng. Với các tuyến có yêu cầu kiểm soát rò rỉ, cần thi công, kiểm tra và thử kín theo yêu cầu dự án. Việc chỉ nhìn bề ngoài ống gió không đủ để đánh giá độ kín của hệ thống.
Yêu cầu bảo ôn và chống đọng sương cũng cần được xem xét từ đầu. Các tuyến gió lạnh hoặc tuyến đi qua khu vực có chênh lệch nhiệt độ có thể cần bảo ôn đúng. Nếu bảo ôn không phù hợp, hệ thống có thể thất thoát nhiệt, đọng sương, làm ẩm trần kỹ thuật hoặc ảnh hưởng đến vật liệu xung quanh.
Tiêu chí khác là vệ sinh, bảo trì và tuổi thọ. Ống gió cần có khả năng kiểm tra và bảo trì phù hợp với công năng sử dụng. Với các tuyến có bụi, dầu mỡ hoặc dòng khí đặc thù, khả năng tiếp cận để vệ sinh cần được tính đến trong thiết kế và thi công.
Nếu tuyến ống liên quan đến an toàn cháy – khói, Fire Damper, Smoke Damper, hút khói hoặc các hạng mục tương tự, vật liệu và thi công cần theo thiết kế, quy chuẩn, tiêu chuẩn và yêu cầu nghiệm thu của dự án. Không nên tự suy diễn hoặc áp dụng yêu cầu của hệ này cho hệ khác khi chưa có hồ sơ cụ thể.
Xem Thêm HVAC Công Nghiệp: Thành Phần Và Cách Chọn Hệ Phù Hợp
Lưu ý thi công ống gió HVAC đúng kỹ thuật
Lưu ý đầu tiên khi thi công ống gió HVAC là phải bám đúng bản vẽ và thông số đã được phê duyệt. Tuyến ống, kích thước, cao độ, vật liệu, độ dày, phụ kiện, damper, cửa thăm, miệng gió và bảo ôn cần tuân theo hồ sơ thiết kế hoặc shop drawing. Nếu bắt buộc phải thay đổi do xung đột hiện trường, cần được rà soát kỹ thuật và phê duyệt trước khi thi công.

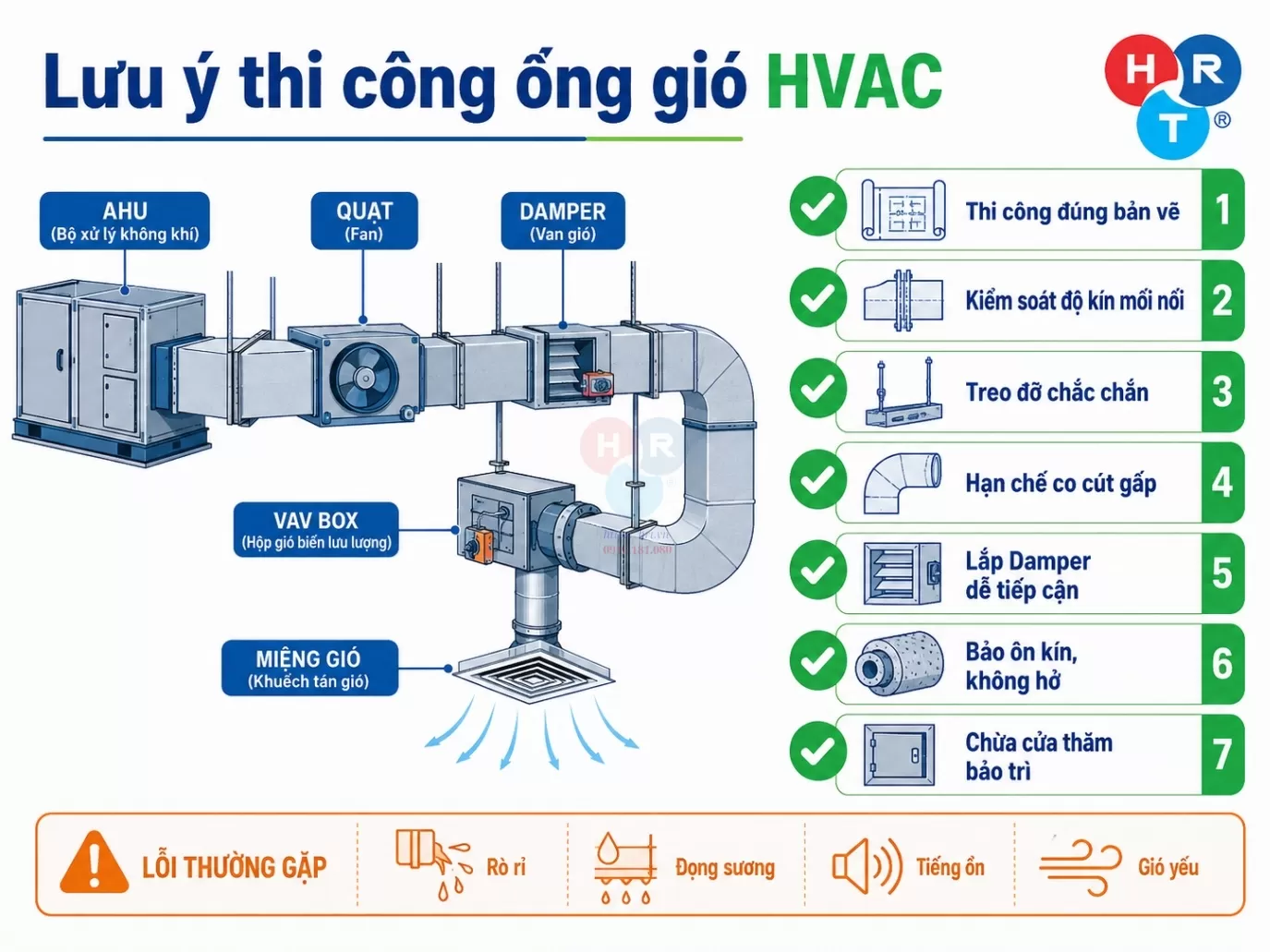

Lưu ý thi công ống gió HVAC
Độ kín tại mối nối và mặt bích cần được kiểm soát cẩn thận. Mối nối hở, mặt bích không kín, góc ghép không chắc hoặc thiếu gioăng/keo kín khí có thể gây rò rỉ. Rò rỉ ống gió không chỉ làm mất lưu lượng mà còn làm hệ thống khó cân bằng, tăng tổn thất năng lượng và gây khó khăn khi nghiệm thu.
Treo đỡ và chống võng, rung cũng là điểm quan trọng. Ống gió cần được treo đỡ chắc chắn, đúng vị trí và không tạo tải bất thường lên thiết bị. Nếu treo đỡ không phù hợp, ống gió có thể võng, rung, hở mối nối hoặc phát tiếng ồn trong quá trình vận hành.
Khi thi công tuyến ống, cần hạn chế co cút gấp và thay đổi tiết diện đột ngột nếu không có yêu cầu thiết kế phù hợp. Các đoạn đổi hướng hoặc đổi tiết diện nên được bố trí hợp lý để giảm tổn thất áp, hạn chế nhiễu dòng và giảm tiếng ồn. Một tuyến ống gió ngắn nhưng nhiều co cút không hợp lý vẫn có thể gây trở lực lớn.
Damper cần được lắp đúng vị trí và có khả năng tiếp cận. Đây là điểm thường bị bỏ qua khi thi công trần kỹ thuật. Nếu damper bị che khuất sau khi hoàn thiện trần, đội vận hành sẽ rất khó TAB, cân bằng gió hoặc bảo trì. Với VAV Box, motorized damper hoặc cảm biến, không gian bảo trì càng quan trọng hơn.
Bảo ôn ống gió cần thi công kín, đúng vật liệu và đúng vị trí theo thiết kế. Mối nối bảo ôn không nên để hở, lớp bảo ôn không nên bị rách, nén quá mức hoặc ẩm. Bảo ôn kém có thể gây thất thoát nhiệt, đọng sương và ảnh hưởng đến trần kỹ thuật. Với các tuyến đi ngoài trời hoặc khu vực có điều kiện môi trường đặc biệt, lớp bảo vệ ngoài cần được kiểm soát phù hợp.
Cửa thăm và không gian bảo trì cần được chừa ngay từ quá trình thi công. Các vị trí cần tiếp cận như damper, VAV Box, cảm biến, tiêu âm hoặc điểm kiểm tra cần có phương án bảo trì. Nếu không có cửa thăm, việc xử lý sự cố sau bàn giao có thể phải tháo trần hoặc can thiệp nhiều hạng mục khác.
Ống mềm cần được sử dụng đúng phạm vi. Khi lắp ống mềm, cần tránh gập, võng, xoắn, bóp méo tiết diện hoặc kéo quá dài ngoài thiết kế. Ống mềm không nên được dùng tùy tiện để thay thế ống cứng nếu không được thiết kế phù hợp, vì có thể làm tăng trở lực và giảm lưu lượng.
Trước khi bàn giao, cần kiểm tra vệ sinh bên trong ống gió. Bụi, vật liệu thừa, mảnh tôn, bao bì hoặc dị vật trong ống gió có thể ảnh hưởng đến chất lượng không khí, gây cản trở dòng khí hoặc làm hư hại thiết bị. Với công trình yêu cầu cao về vệ sinh và chất lượng không khí, việc kiểm soát vệ sinh trong quá trình thi công càng cần được chú ý.
Những lỗi thường gặp khi thi công ống gió HVAC
Lỗi phổ biến đầu tiên là rò rỉ tại mối nối, mặt bích hoặc góc ghép. Rò rỉ làm thất thoát lưu lượng, khiến gió không đến đủ khu vực sử dụng. Khi hệ thống bị rò rỉ, đội vận hành có thể tăng tốc quạt để bù lưu lượng, nhưng cách này có thể làm tăng điện năng và tiếng ồn mà chưa xử lý đúng nguyên nhân.
Lỗi thứ hai là bảo ôn hở, rách hoặc không phù hợp. Bảo ôn kém có thể gây thất thoát nhiệt và đọng sương trên bề mặt ống gió. Nếu nước ngưng tụ rơi xuống trần hoặc khu vực kỹ thuật, công trình có thể phát sinh hư hỏng vật liệu hoàn thiện và ảnh hưởng đến vận hành.
Lỗi thứ ba là ống gió bị võng, rung hoặc biến dạng. Nguyên nhân có thể do treo đỡ không đúng, khoảng cách treo đỡ không phù hợp với thiết kế, gia cường chưa đủ hoặc tuyến ống chịu tác động từ các hệ khác. Khi ống gió rung, hệ thống có thể phát tiếng ồn và làm giảm độ kín tại các mối nối.
Lỗi thứ tư là thiếu cửa thăm cho damper, VAV Box hoặc các điểm cần bảo trì. Đây là lỗi ảnh hưởng lâu dài đến vận hành. Khi không tiếp cận được thiết bị điều chỉnh, việc cân bằng gió, kiểm tra BMS, bảo trì actuator hoặc xử lý sự cố sẽ khó thực hiện.
Ống mềm bị gập hoặc dùng quá dài cũng là lỗi thường gặp. Đoạn ống mềm bị gập làm giảm tiết diện dòng khí, tăng trở lực và giảm lưu lượng tại miệng gió. Nếu nhiều nhánh cuối đều dùng ống mềm không đúng cách, hệ thống có thể khó cân bằng dù tuyến ống chính được thi công tốt.
Tuyến ống nhiều co cút hoặc thay đổi tiết diện đột ngột cũng gây vấn đề. Các vị trí này làm tăng tổn thất áp, tạo nhiễu dòng và có thể gây tiếng ồn. Nếu tuyến ống thực tế khác nhiều so với thiết kế, quạt hoặc AHU có thể không còn phù hợp với trở lực hệ thống.
Một lỗi khác là không kiểm tra rò rỉ hoặc không thực hiện TAB sau thi công. Hệ thống có thể nhìn hoàn thiện nhưng lưu lượng thực tế chưa đạt. Nếu không đo kiểm, công trình có thể bàn giao khi vẫn còn thiếu gió, dư gió hoặc mất cân bằng.
Cuối cùng là thiếu phối hợp với trần, điện, PCCC và các hệ MEP khác. Hệ thống ống gió thường chiếm nhiều không gian trên trần kỹ thuật. Nếu không phối hợp tốt, tuyến ống có thể bị đổi hướng ngoài thiết kế, bị thu hẹp, thiếu không gian bảo trì hoặc xung đột với các hệ khác. Những thay đổi này ảnh hưởng trực tiếp đến vận hành HVAC.
Khi nào cần kiểm tra, bảo trì hoặc cải tạo ống gió HVAC?
Cần kiểm tra ống gió HVAC khi hệ thống thiếu gió hoặc gió không đều. Đây là dấu hiệu cho thấy có thể tồn tại rò rỉ, cản trở, damper chỉnh sai, ống mềm gập, miệng gió không phù hợp hoặc áp suất hệ thống không đạt.
Khi ống gió phát sinh tiếng ồn hoặc rung, cần kiểm tra treo đỡ, vận tốc gió, damper, co cút, áp suất và kết nối với thiết bị. Không nên chỉ xử lý tiếng ồn bằng cách che chắn hoặc thay miệng gió nếu chưa xác định nguyên nhân trong hệ thống.
Khi có dấu hiệu đọng sương hoặc ẩm mốc quanh ống gió, cần kiểm tra bảo ôn, mối nối, lớp phủ ngoài và điều kiện môi trường. Đọng sương có thể xuất hiện khi bề mặt ống gió lạnh tiếp xúc với không khí ẩm và bảo ôn không đủ hoặc bị hở.
Khi công trình thay đổi mặt bằng hoặc công năng sử dụng, tuyến ống và lưu lượng cũ có thể không còn phù hợp. Một không gian văn phòng được chia lại, một nhà xưởng thay đổi dây chuyền hoặc một khu vực tăng mật độ người đều có thể cần kiểm tra lại hệ thống gió.
Khi cải tạo AHU, FCU, quạt hoặc hệ thông gió, cần xem xét lại hệ ống gió. Thay thiết bị có thể làm thay đổi lưu lượng, áp suất và yêu cầu vận hành. Nếu chỉ thay thiết bị mà không kiểm tra tuyến ống, hệ thống có thể không đạt hiệu quả như mong muốn.
Khi doanh nghiệp cần tối ưu năng lượng HVAC, ống gió cũng là hạng mục cần kiểm tra. Rò rỉ, tổn thất áp lớn, bảo ôn kém hoặc mất cân bằng gió đều có thể làm hệ thống vận hành kém hiệu quả. Tuy nhiên, mức cải thiện cụ thể phụ thuộc vào hiện trạng và cần được đánh giá qua khảo sát thực tế.
HRT tiếp cận hạng mục ống gió HVAC theo hướng nào?
Với HRT, hệ thống ống gió HVAC cần được đánh giá trong mối liên hệ với toàn bộ hệ điều hòa thông gió. Không nên chỉ nhìn hình thức bên ngoài của ống gió để kết luận hệ thống đạt hay chưa đạt. Cần xem ống gió đang phục vụ thiết bị nào, lưu lượng yêu cầu ra sao, áp suất có phù hợp không, có rò rỉ không, có phát sinh tiếng ồn không, bảo ôn có đạt không và việc bảo trì sau bàn giao có thuận lợi không.
HRT thi công hệ thống Điều Hòa Thông Gió tại Nghi Sơn Thanh Hóa
Trong phạm vi dịch vụ đã cung cấp, HRT hoạt động với các hạng mục liên quan đến VRV/VRF, Chiller, AHU, FCU, điều hòa công nghiệp, điều hòa nhà xưởng, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động, giải pháp tiết kiệm năng lượng, bảo trì, bảo dưỡng, cải tạo và tối ưu hệ thống HVAC. Với ống gió, các hạng mục thường liên quan trực tiếp là AHU, FCU có nối ống gió, quạt cấp, quạt hút, thông gió, cấp gió tươi, hút khí thải, Damper, VAV Box, điều khiển tự động, bảo trì, cải tạo và tối ưu vận hành.
Cách tiếp cận phù hợp là khảo sát hiện trạng trước khi đề xuất xử lý. Nếu hệ thống thiếu gió, cần kiểm tra lưu lượng, áp suất, rò rỉ, damper, ống mềm, lọc gió, coil và tình trạng quạt. Nếu hệ thống ồn, cần kiểm tra vận tốc gió, tuyến ống, treo đỡ, damper và miệng gió. Nếu hệ thống đọng sương, cần kiểm tra bảo ôn, lớp phủ ngoài và điều kiện môi trường xung quanh.
HRT không nên cam kết hiệu quả cải thiện lưu lượng, tiếng ồn, đọng sương hoặc năng lượng bằng một con số cố định khi chưa khảo sát. Kết quả thực tế phụ thuộc vào thiết kế, vật liệu, thi công, thiết bị, bảo trì, điều khiển và điều kiện vận hành của từng công trình. Cách làm phù hợp là kiểm tra đúng hiện trạng, làm rõ nguyên nhân và đề xuất phương án phù hợp với nhu cầu thực tế.
Với tinh thần Hiểu Đúng – Rõ Ràng – Tận Tâm, HRT hướng đến việc giúp doanh nghiệp đánh giá đúng tình trạng hệ ống gió và lựa chọn giải pháp phù hợp cho hệ HVAC, từ kiểm tra, bảo trì, cải tạo đến tối ưu vận hành.
Kết luận
Ống gió HVAC là hạng mục quan trọng trong hệ thống điều hòa thông gió, ảnh hưởng trực tiếp đến lưu lượng, áp suất tĩnh, tiếng ồn, rò rỉ, bảo ôn, cân bằng gió, TAB và hiệu quả vận hành. Một hệ ống gió tốt không chỉ cần vật liệu phù hợp mà còn cần thiết kế đúng, thi công kín, treo đỡ chắc chắn, bảo ôn đúng, có cửa thăm, có khả năng kiểm tra và bảo trì sau bàn giao.
Khi hệ thống thiếu gió, gió không đều, phát sinh tiếng ồn, đọng sương, hút thải kém hoặc vận hành tốn năng lượng hơn, ống gió là một trong những hạng mục cần được kiểm tra. Việc xử lý cần dựa trên dữ liệu thực tế, không nên chỉ điều chỉnh bằng cảm giác hoặc thay thiết bị khi chưa xác định rõ nguyên nhân.
Nếu doanh nghiệp cần khảo sát, kiểm tra, bảo trì, cải tạo hoặc tối ưu hệ thống HVAC liên quan đến AHU, FCU, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động hoặc giải pháp tiết kiệm năng lượng, HRT có thể đồng hành từ đánh giá hiện trạng, tư vấn phương án đến triển khai kỹ thuật theo nhu cầu thực tế của công trình.
Thông tin liên hệ
Công Ty Điều Hòa Thông Gió HRT
Địa chỉ: Số 9TT7 Đường Foresa 7A, KĐT Sinh Thái Tasco, Phường Xuân Phương, TP Hà Nội, Việt Nam
Hotline: 0916 181 080
Email: CEO@hrt.vn
FAQ về ống gió HVAC
Ống gió HVAC là gì?
Ống gió HVAC là hệ thống đường dẫn không khí trong công trình, dùng để vận chuyển gió cấp, gió hồi, gió tươi hoặc gió thải giữa thiết bị HVAC và các khu vực sử dụng.
Ống gió HVAC gồm những bộ phận nào?
Một hệ ống gió thường gồm ống chính, ống nhánh, co, cút, tê, chạc, đoạn chuyển, Damper, cửa thăm, bảo ôn, treo đỡ, miệng gió và các phụ kiện liên quan.
Ống gió HVAC thường dùng vật liệu gì?
Vật liệu phổ biến gồm tôn mạ kẽm, inox, nhôm, ống gió mềm và vật liệu chuyên dụng theo môi trường sử dụng. Việc chọn vật liệu cần dựa trên công năng, lưu lượng, áp suất, môi trường và yêu cầu kỹ thuật của dự án.
Vì sao ống gió bị rò rỉ ảnh hưởng đến HVAC?
Rò rỉ ống gió làm thất thoát lưu lượng trước khi đến khu vực sử dụng, gây thiếu gió, khó cân bằng hệ thống và có thể làm tăng năng lượng vận hành.
Vì sao ống gió cần bảo ôn?
Bảo ôn giúp hạn chế thất thoát nhiệt, giảm nguy cơ đọng sương và bảo vệ tuyến ống trong một số điều kiện vận hành. Yêu cầu bảo ôn phụ thuộc vào loại gió, vị trí lắp đặt và thiết kế hệ thống.
Ống gió mềm có dùng thay ống gió cứng được không?
Không nên thay tùy tiện. Ống gió mềm thường phù hợp cho một số đoạn nối ngắn hoặc vị trí cần linh hoạt. Nếu dùng quá dài, bị gập hoặc bóp méo, ống mềm có thể làm tăng trở lực và giảm lưu lượng.
Khi nào cần kiểm tra hoặc cải tạo ống gió HVAC?
Cần kiểm tra khi hệ thống thiếu gió, gió không đều, phát sinh tiếng ồn, đọng sương, rò rỉ, thay đổi mặt bằng, cải tạo thiết bị hoặc khi cần tối ưu năng lượng HVAC.
HRT có thể hỗ trợ gì liên quan đến ống gió HVAC?
Trong phạm vi dịch vụ đã cung cấp, HRT có thể hỗ trợ khảo sát, kiểm tra, bảo trì, bảo dưỡng, cải tạo và tối ưu hệ thống HVAC liên quan đến AHU, FCU, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động và giải pháp tiết kiệm năng lượng theo nhu cầu thực tế của công trình.
