Chênh nhiệt Chiller là độ chênh giữa nhiệt độ nước lạnh hồi về hệ thống và nhiệt độ nước lạnh cấp đi từ Chiller. Đây là một thông số quan trọng để đánh giá lượng nhiệt mà dòng nước đang vận chuyển từ các tải như AHU, FCU về hệ thống Chiller. Khi nước lạnh đi qua cooling coil, nó nhận nhiệt từ không khí nên nhiệt độ nước hồi thường cao hơn nhiệt độ nước cấp trong điều kiện hệ thống đang thực hiện làm lạnh.

Chênh nhiệt không nên được đánh giá tách rời khỏi lưu lượng nước và tải lạnh. Theo nguyên lý cân bằng nhiệt của ASHRAE, công suất truyền nhiệt của dòng nước phụ thuộc vào lưu lượng nước, nhiệt dung riêng của nước và mức tăng hoặc giảm nhiệt độ của nước. Vì vậy, nếu tải lạnh gần như không đổi nhưng chênh nhiệt giảm, hệ thống phải vận chuyển nhiều nước hơn để truyền cùng lượng nhiệt.

Đây là lý do chênh nhiệt Chiller thấp có thể trở thành vấn đề vận hành. Hệ thống có thể phải tăng lưu lượng, bơm phải vận chuyển nhiều nước hơn và khả năng khai thác Chiller plant có thể bị hạn chế trong một số cấu hình. Tuy nhiên, chênh nhiệt thấp không đồng nghĩa Chiller đang bị hỏng. Nguyên nhân có thể nằm ở phía tải, cooling coil, control valve, lưu lượng nước, bơm hoặc hệ điều khiển.

Bài viết dưới đây được đội ngũ HRT biên soạn nhằm giúp doanh nghiệp hiểu đúng chênh nhiệt Chiller, mối quan hệ giữa tải lạnh và lưu lượng nước, đồng thời nhận biết vì sao chênh nhiệt thấp cần được theo dõi trong quá trình vận hành hệ HVAC.

Chênh nhiệt Chiller là gì?

Trong hệ thống Chiller giải nhiệt nước hoặc Chiller giải nhiệt gió sử dụng vòng nước lạnh, nước được làm lạnh tại evaporator rồi được bơm đến các thiết bị sử dụng như AHU, FCU hoặc các cooling coil khác.

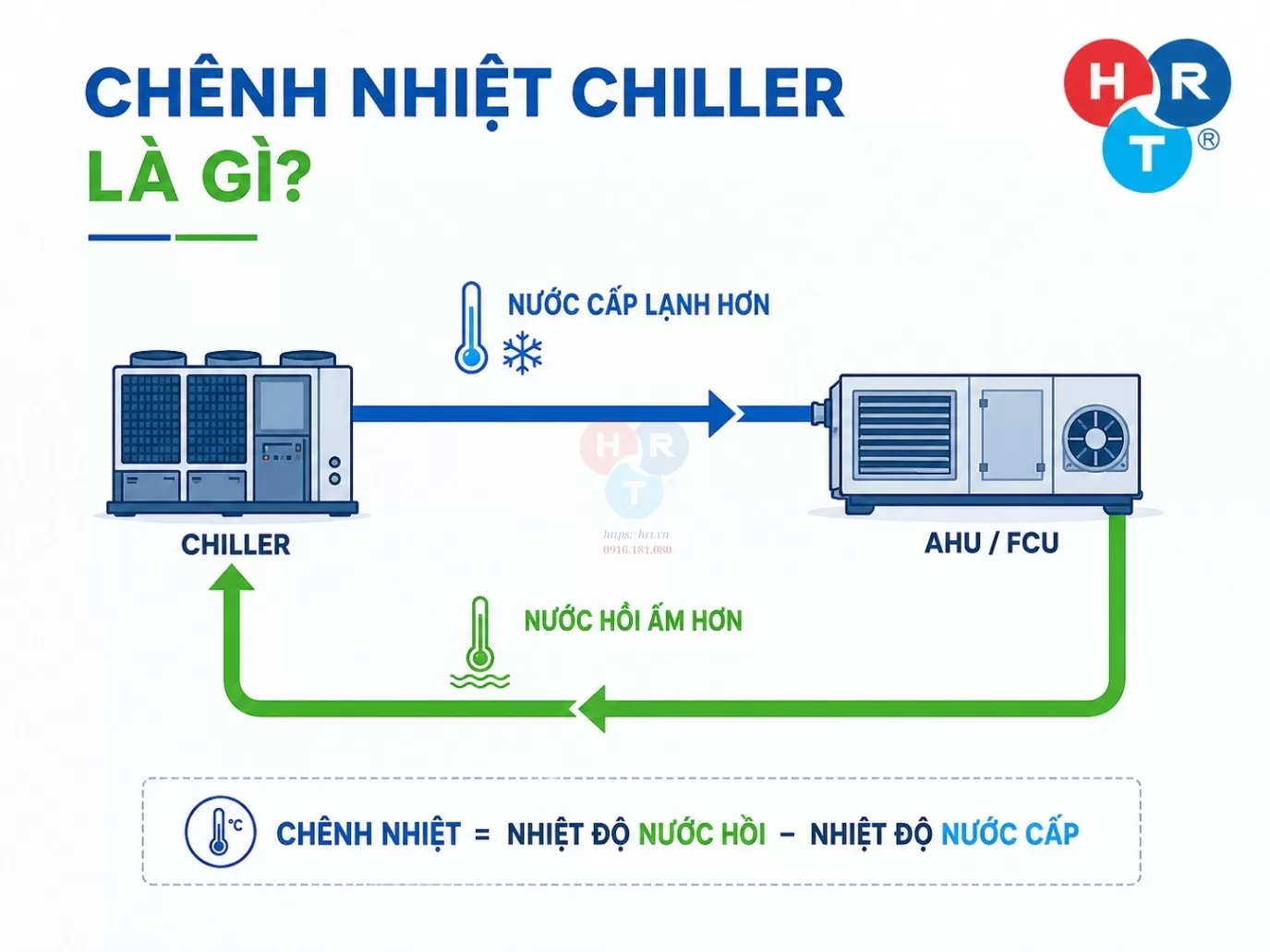

Chênh Nhiệt Chiller Là Gì?

Dòng nước rời Chiller để đi đến tải thường được gọi là Chilled Water Supply. Sau khi đi qua cooling coil, nước nhận nhiệt từ dòng không khí và quay trở lại hệ Chiller. Dòng này được gọi là Chilled Water Return.

Trong điều kiện làm lạnh bình thường, nhiệt độ nước hồi cao hơn nhiệt độ nước cấp vì nước đã nhận nhiệt tại các tải.

Chênh lệch giữa hai nhiệt độ này chính là chênh nhiệt nước lạnh của hệ.

Có thể diễn đạt đơn giản:

Chênh nhiệt Chiller = nhiệt độ nước lạnh hồi về – nhiệt độ nước lạnh cấp đi.

Không nên hiểu chênh nhiệt chỉ là một con số tại Chiller. Chênh nhiệt có thể được xem tại một cooling coil, một branch, một riser hoặc toàn bộ Chiller plant. Mỗi vị trí phản ánh một phạm vi trao đổi nhiệt khác nhau.

Ví dụ, chênh nhiệt đo qua một AHU phản ánh lượng nhiệt mà dòng nước đã nhận tại AHU đó. Chênh nhiệt toàn plant phản ánh tổng tác động của toàn bộ các tải và hệ thống phân phối nước.

Vì vậy, khi phân tích dữ liệu vận hành, vị trí sensor và phạm vi đo phải được xác định rõ.

Xem Thêm Điều Hòa Công Nghiệp VRV

Xem Thêm Điều Hòa Công Nghiệp Chiller

Xem Thêm Điều Hòa Công Nghiệp Packaged

Nước lạnh cấp và nước lạnh hồi phản ánh điều gì?

Nước lạnh cấp là dòng nước đã được Chiller làm lạnh và được đưa đến các tải.

Mục tiêu của dòng nước này là nhận nhiệt từ các khu vực cần làm mát thông qua các coil trao đổi nhiệt.

Khi nước đi qua cooling coil của AHU hoặc FCU, nhiệt từ không khí truyền sang thành coil rồi sang dòng nước bên trong. Nước vì vậy nóng lên trước khi quay về Chiller.

Nhiệt độ nước hồi phản ánh một phần kết quả của quá trình truyền nhiệt này.

Nếu coil đang nhận đủ tải và lưu lượng nước phù hợp, nước hồi sẽ tăng nhiệt tương ứng với lượng nhiệt đã nhận.

Nếu lưu lượng nước quá lớn so với tải, mỗi đơn vị nước có thể chỉ nhận một lượng nhiệt nhỏ trước khi quay về. Khi đó, nhiệt độ nước hồi có thể không tăng nhiều và chênh nhiệt bị thấp.

Ngược lại, nếu lưu lượng giảm nhưng coil vẫn đáp ứng được tải, mỗi đơn vị nước có thể nhận nhiều nhiệt hơn và chênh nhiệt tăng.

Đây là lý do chỉ nhìn nhiệt độ nước cấp hoặc nước hồi riêng lẻ chưa đủ để đánh giá hệ Chiller.

Chênh nhiệt liên quan đến công suất lạnh như thế nào?

Đây là mối quan hệ quan trọng nhất khi phân tích chênh nhiệt Chiller.

Theo ASHRAE, nhiệt lượng truyền vào hoặc ra khỏi dòng nước được xác định bởi lưu lượng khối lượng nước, nhiệt dung riêng của nước và mức thay đổi nhiệt độ của nước. Công thức này có thể áp dụng cho một cooling coil, một nguồn lạnh hoặc cả hệ thống đường ống.

Có thể hiểu bằng một ví dụ về nguyên lý.

Giả sử một hệ thống phải vận chuyển cùng một lượng nhiệt từ tòa nhà về Chiller. Nếu mỗi đơn vị nước tăng nhiệt nhiều hơn khi đi qua tải, hệ cần ít nước hơn để vận chuyển lượng nhiệt đó.

Ngược lại, nếu mỗi đơn vị nước chỉ tăng nhiệt rất ít, hệ phải đưa nhiều nước hơn qua các coil để vận chuyển cùng một lượng nhiệt.

Do đó, tải lạnh không chỉ liên quan đến nhiệt độ mà còn liên quan trực tiếp đến water flow.

Đây là cơ sở để hiểu tại sao một hệ có chênh nhiệt thấp có thể yêu cầu lưu lượng lớn hơn.

Xem Thêm Van Nước Lạnh AHU: Nguyên Lý Và Lỗi Thường Gặp

Vì sao cùng một tải nhưng chênh nhiệt thấp cần nhiều nước hơn?

Giả sử cooling load của công trình gần như không thay đổi.

Nếu chênh nhiệt giảm, lượng nhiệt mà mỗi đơn vị nước mang về từ các tải cũng giảm.

Để tổng lượng nhiệt vận chuyển vẫn bằng cooling load của công trình, hệ thống phải tăng khối lượng nước tuần hoàn.

Đây là quan hệ trực tiếp từ cân bằng nhiệt chứ không phải một nhận định mang tính kinh nghiệm.

ASHRAE cũng sử dụng chính quan hệ giữa lưu lượng nước và chênh nhiệt để xác định khả năng vận chuyển nhiệt của piping hoặc hệ hydronic.

Vì vậy, khi chênh nhiệt thấp nhưng tải chưa giảm tương ứng, flow requirement sẽ tăng.

Điều này có thể kéo theo nhiều hệ quả ở phía bơm, đường ống và Chiller plant.

Tuy nhiên, cần phân biệt trường hợp chênh nhiệt thấp do tải thực sự đang rất thấp với trường hợp chênh nhiệt thấp bất thường trong khi hệ vẫn phải đáp ứng tải đáng kể. Hai tình huống này không nên được đánh giá giống nhau.

Chênh nhiệt cao có luôn tốt không?

Mục tiêu của hệ HVAC không phải tạo ra chênh nhiệt càng lớn càng tốt. Mục tiêu chính vẫn là đáp ứng cooling load, duy trì nhiệt độ và độ ẩm theo yêu cầu với mức vận hành phù hợp.

Nếu lưu lượng nước bị giảm quá mức, nước có thể tăng nhiệt nhiều hơn khi đi qua coil và chênh nhiệt trở nên cao. Tuy nhiên, coil có thể không còn đủ water flow để đáp ứng tải.

Khi đó, Supply Air Temperature của AHU hoặc nhiệt độ phòng tại FCU có thể không đạt setpoint.

Trane cũng lưu ý rằng có thể tạo chênh nhiệt lớn hơn bằng cách giảm flow, nhưng điều đó không có ý nghĩa nếu thiết bị không còn duy trì được yêu cầu nhiệt độ hoặc comfort.

Vì vậy, chênh nhiệt phải được đánh giá cùng cooling load, water flow và khả năng đáp ứng của coil.

Không nên sử dụng chênh nhiệt như một KPI độc lập rồi cố nâng thông số này bằng mọi cách.

Xem Thêm Coil AHU Bị Bẩn: Dấu Hiệu Và Ảnh Hưởng Đến HVAC

Chênh nhiệt thiết kế và chênh nhiệt thực tế khác nhau thế nào?

Chênh nhiệt thiết kế là mức nhiệt độ chênh giữa nước cấp và nước hồi mà hệ thống được lựa chọn và tính toán để vận hành tại điều kiện thiết kế tương ứng.

Thông số này ảnh hưởng trực tiếp đến việc lựa chọn coil, bơm, đường ống, Chiller và lưu lượng thiết kế.

Trong khi đó, chênh nhiệt thực tế là giá trị được đo trong quá trình vận hành.

Giá trị thực tế sẽ thay đổi theo tải, lưu lượng nước, trạng thái valve, airflow qua coil và các điều kiện vận hành khác.

Vì vậy, không thể chỉ thấy actual chênh nhiệt thấp hơn design rồi ngay lập tức kết luận hệ có lỗi.

Cần xem actual load tại cùng thời điểm.

Nếu công trình đang ở tải rất thấp, sự thay đổi chênh nhiệt có thể khác so với thời điểm tải cao.

Ngược lại, nếu tải vẫn cao nhưng chênh nhiệt giảm đáng kể so với đặc tính thiết kế và lưu lượng tăng, đây là dấu hiệu cần được phân tích sâu hơn.

Có một mức chênh nhiệt chuẩn cho mọi Chiller không?

Đây là một điểm rất quan trọng khi đọc hoặc đánh giá dữ liệu vận hành Chiller.

ASHRAE có các yêu cầu và khuyến nghị về lựa chọn cooling coil và chênh nhiệt trong các bối cảnh thiết kế cụ thể. Chẳng hạn, tài liệu ASHRAE hiện hành có đề cập các hệ chilled-water hiện đại được thiết kế với chênh nhiệt lớn hơn nhằm giảm lượng nước tuần hoàn.

Tuy nhiên, điều này không có nghĩa tồn tại một con số duy nhất phù hợp cho mọi công trình.

Design Delta T còn phụ thuộc vào nhiệt độ nước lạnh cấp, coil selection, tải, đặc tính Chiller, pumping system và chiến lược phân phối.

Một hệ thống cũ được thiết kế theo một chênh nhiệt nhất định không thể được đánh giá trực tiếp bằng con số của một hệ mới có coil và piping khác.

Do đó, khi đánh giá chênh nhiệt Chiller, dữ liệu thiết kế của chính công trình luôn có giá trị tham chiếu quan trọng hơn một con số chung lấy từ hệ thống khác.

Vì sao chênh nhiệt thấp là vấn đề?

Chênh nhiệt thấp chỉ thực sự trở thành vấn đề khi nó làm hệ thống phải vận chuyển nhiều nước hơn hoặc làm giảm khả năng khai thác Chiller plant để đáp ứng cùng cooling load.

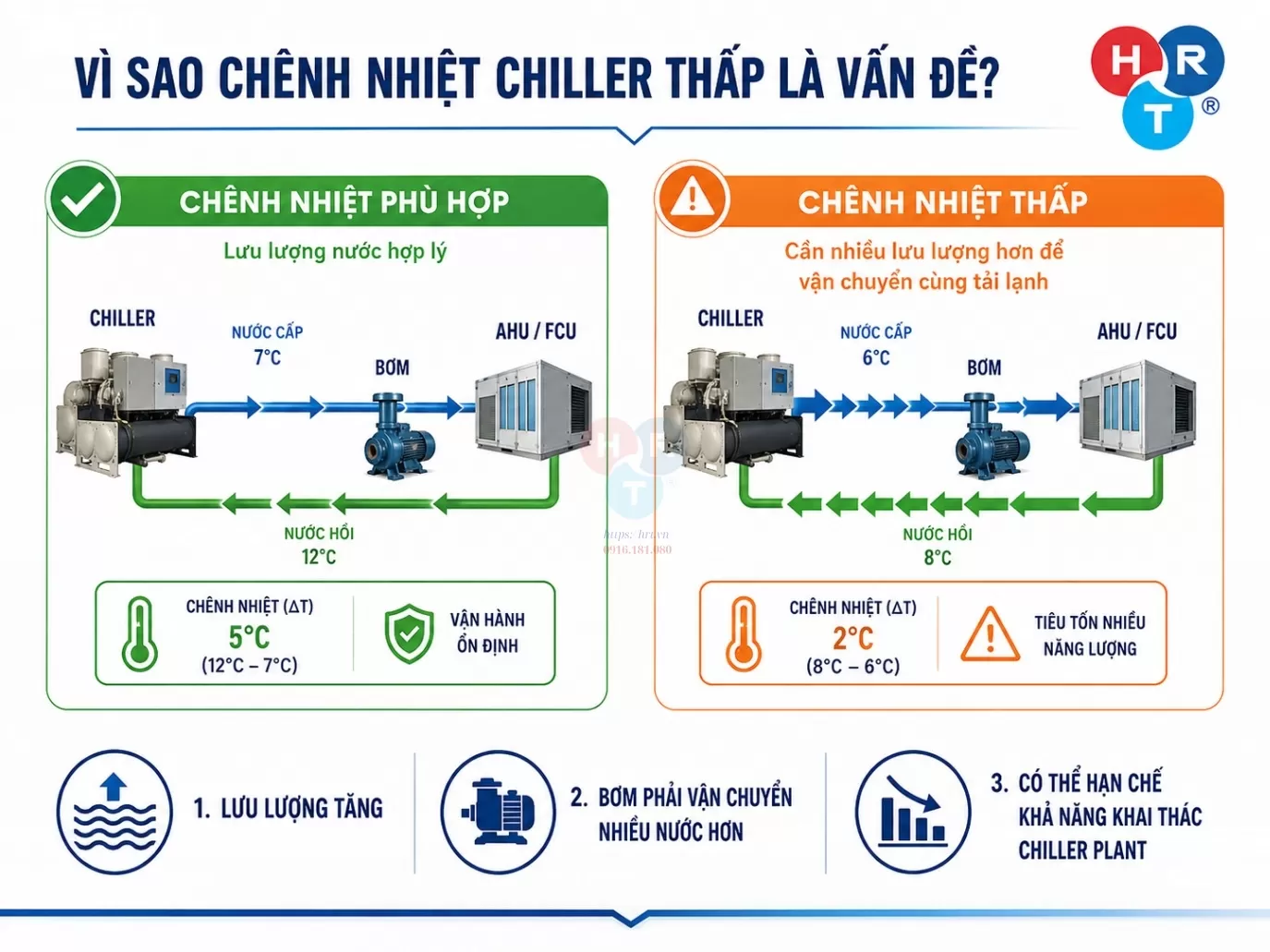

Vì Sao Chênh Nhiệt Chiller Thấp Là Vấn Đề?

Nếu tải vẫn cao nhưng nước hồi chỉ tăng nhiệt rất ít so với nước cấp, hệ phải tăng flow để vận chuyển đủ nhiệt.

Điều này làm lưu lượng trong piping tăng.

Bơm có thể phải vận hành ở tốc độ cao hơn hoặc nhiều bơm hơn có thể phải hoạt động tùy cấu hình.

Nếu mạng phân phối đã gần đạt giới hạn lưu lượng, plant có thể không còn đủ khả năng đưa thêm nước đến tải dù bản thân Chiller vẫn còn khả năng làm lạnh.

Đây là điểm khiến chênh nhiệt thấp trở thành vấn đề ở cấp hệ thống chứ không chỉ là một thông số nhiệt độ.

Xem Thêm AHU Thiếu Lưu Lượng Gió: Nguyên Nhân Nằm Ở Đâu?

Chênh nhiệt thấp làm tăng nhu cầu lưu lượng nước như thế nào?

Mối quan hệ này xuất phát trực tiếp từ cân bằng nhiệt.

Với cùng cooling load, flow và chênh nhiệt có quan hệ nghịch theo nguyên lý truyền nhiệt.

Khi chênh nhiệt giảm, flow cần tăng.

Ví dụ về mặt nguyên lý, nếu nước đi qua các coil nhưng chỉ nhận một lượng nhiệt nhỏ trước khi quay về plant, phải có nhiều nước hơn đi qua các coil để tổng lượng nhiệt vận chuyển vẫn đủ.

Điều này có thể xảy ra khi terminal nhận excessive water flow so với load.

Control valve khi đó có thể mở nhiều hơn nhu cầu hoặc network pressure có thể khiến flow thực tế cao hơn thiết kế.

Tuy nhiên, đây chỉ là một nhóm nguyên nhân. Chênh nhiệt thấp còn có thể liên quan đến performance của coil và airside.

Vì vậy, không nên chỉ nhìn thấy chênh nhiệt thấp rồi lập tức giảm tốc bơm.

Chênh nhiệt thấp ảnh hưởng năng lượng bơm thế nào?

Khi hệ phải vận chuyển nhiều nước hơn để đáp ứng cùng tải, bơm và piping phải làm việc với lưu lượng lớn hơn.

Trong variable-flow system, pump VFD có thể phải duy trì tốc độ cao hơn so với trường hợp hệ đạt được chênh nhiệt thiết kế tốt.

ASHRAE cho biết hệ chilled-water được thiết kế với chênh nhiệt cao hơn có thể giảm lượng nước tuần hoàn và giảm năng lượng phân phối nước so với hệ có chênh nhiệt thấp, nếu toàn bộ coil và system design phù hợp.

Điều này không đồng nghĩa cứ tăng chênh nhiệt là điện bơm chắc chắn giảm.

Nếu chênh nhiệt được tăng bằng cách giảm flow quá mức khiến coil không đạt tải, hệ thống không còn vận hành đúng mục tiêu.

Năng lượng bơm phải được đánh giá đồng thời với khả năng đáp ứng tải lạnh.

Xem Thêm FCU Không Lạnh: Nguyên Nhân Cần Kiểm Tra Trong HVAC

Chênh nhiệt thấp không đồng nghĩa Chiller bị hỏng

Đây là một trong những hiểu nhầm phổ biến nhất.

Chênh nhiệt nước lạnh được hình thành từ quá trình trao đổi nhiệt của toàn bộ tải.

Nếu nước đi qua AHU và FCU nhưng không nhận đủ nhiệt trước khi quay về Chiller, nguyên nhân có thể nằm rất xa bản thân máy Chiller.

Ví dụ, control valve có thể cho quá nhiều nước qua coil.

Cooling coil có thể bị bẩn hoặc trao đổi nhiệt không đạt.

Airflow qua AHU hoặc FCU có thể thấp hơn yêu cầu.

Hydronic system có thể mất cân bằng.

Sensor có thể đọc sai.

Do đó, nước hồi lạnh hơn mong muốn không phải bằng chứng compressor, evaporator hoặc Chiller đang hỏng.

ASHRAE mô tả Low Delta T Syndrome theo hướng hệ thống không làm giảm flow tương ứng khi cooling load giảm, dẫn đến temperature difference thấp hơn thiết kế. Điều này cho thấy vấn đề thường liên quan trực tiếp đến interaction giữa tải và hệ phân phối nước.

Xem Thêm PICV HVAC Là Gì? Vai Trò Trong Hệ Nước Lạnh Biến Lưu Lượng

Lưu lượng nước quá cao có thể làm chênh nhiệt giảm

Khi coil nhận lưu lượng cao hơn mức cần thiết so với load, cùng một lượng nhiệt được chia cho lượng nước lớn hơn.

Khi đó, mức tăng nhiệt độ của mỗi đơn vị nước thấp hơn.

Nước quay về Chiller vì vậy có thể vẫn tương đối lạnh.

Nếu hiện tượng này xảy ra trên nhiều terminal, chênh nhiệt toàn plant cũng giảm.

Một số nguyên nhân có thể liên quan đến valve oversized, network pressure cao hoặc control valve không hạn chế flow phù hợp.

Đây là lý do các giải pháp như PICV được sử dụng trong một số variable-flow system để giới hạn maximum flow tại terminal.

Tuy nhiên, PICV không phải giải pháp mặc định cho mọi trường hợp chênh nhiệt thấp. Trước hết phải xác định xem hệ có thực sự đang bị excessive flow hay không.

Control valve ảnh hưởng đến chênh nhiệt Chiller như thế nào?

Control valve quyết định lượng nước đi qua coil theo cooling demand.

Khi tải giảm, van phải giảm flow tương ứng nếu hệ được thiết kế theo variable flow.

Nếu control valve mở lớn hơn nhu cầu hoặc bị leakage, nước có thể tiếp tục đi qua coil nhiều hơn mức cần thiết.

Khi đó, return water temperature có thể thấp hơn kỳ vọng.

Valve sizing cũng rất quan trọng.

Van quá lớn có thể khó modulation ở tải thấp. Chỉ một thay đổi nhỏ của actuator đã tạo ra biến động flow đáng kể.

Pressure variation trong hệ cũng ảnh hưởng conventional control valve.

Đây là lý do chênh nhiệt Chiller phải được đánh giá cùng valve position và actual flow nếu có dữ liệu, thay vì chỉ nhìn nhiệt độ nước.

Cooling coil ảnh hưởng đến chênh nhiệt thế nào?

Cooling coil là vị trí nước nhận nhiệt từ không khí.

Nếu coil trao đổi nhiệt không tốt, lượng nhiệt truyền vào nước giảm.

Nguyên nhân có thể nằm ở phía airside hoặc waterside.

Coil bám bụi làm heat transfer phía không khí giảm.

Airflow thấp cũng làm lượng nhiệt đưa tới coil thay đổi.

Ở phía nước, blocked tube hoặc distribution không phù hợp có thể làm performance giảm.

Trane liệt kê incorrect airflow, incorrect water flow và blocked coil tubes trong những nguyên nhân khiến chilled-water coil có capacity thấp.

Vì vậy, khi chênh nhiệt thấp đi kèm AHU hoặc FCU không đạt cooling, coil là một trong những hạng mục cần được xem xét.

Không nên chỉ xử lý pump hoặc valve.

Hệ nước lạnh mất cân bằng ảnh hưởng chênh nhiệt ra sao?

Trong một mạng hydronic không cân bằng, một số branch có thể nhận quá nhiều nước trong khi các branch xa hoặc có resistance cao lại thiếu flow.

Branch dư flow có thể tạo chênh nhiệt thấp.

Branch thiếu flow có thể không đáp ứng cooling load.

Kết quả là toàn hệ vừa có phân phối cooling không đồng đều vừa có thông số nước hồi không phù hợp.

Đây là lý do balancing không chỉ nhằm bảo đảm từng terminal nhận đủ flow mà còn ảnh hưởng đến cách plant vận hành.

Trong variable-flow system, pressure distribution còn thay đổi theo trạng thái các control valve. Vì vậy, cân bằng cần được xem trong điều kiện vận hành động chứ không chỉ ở một trạng thái cố định.

Chênh nhiệt thay đổi thế nào khi tải Chiller giảm?

Một quan niệm phổ biến là khi cooling load giảm thì chênh nhiệt chắc chắn phải giảm.

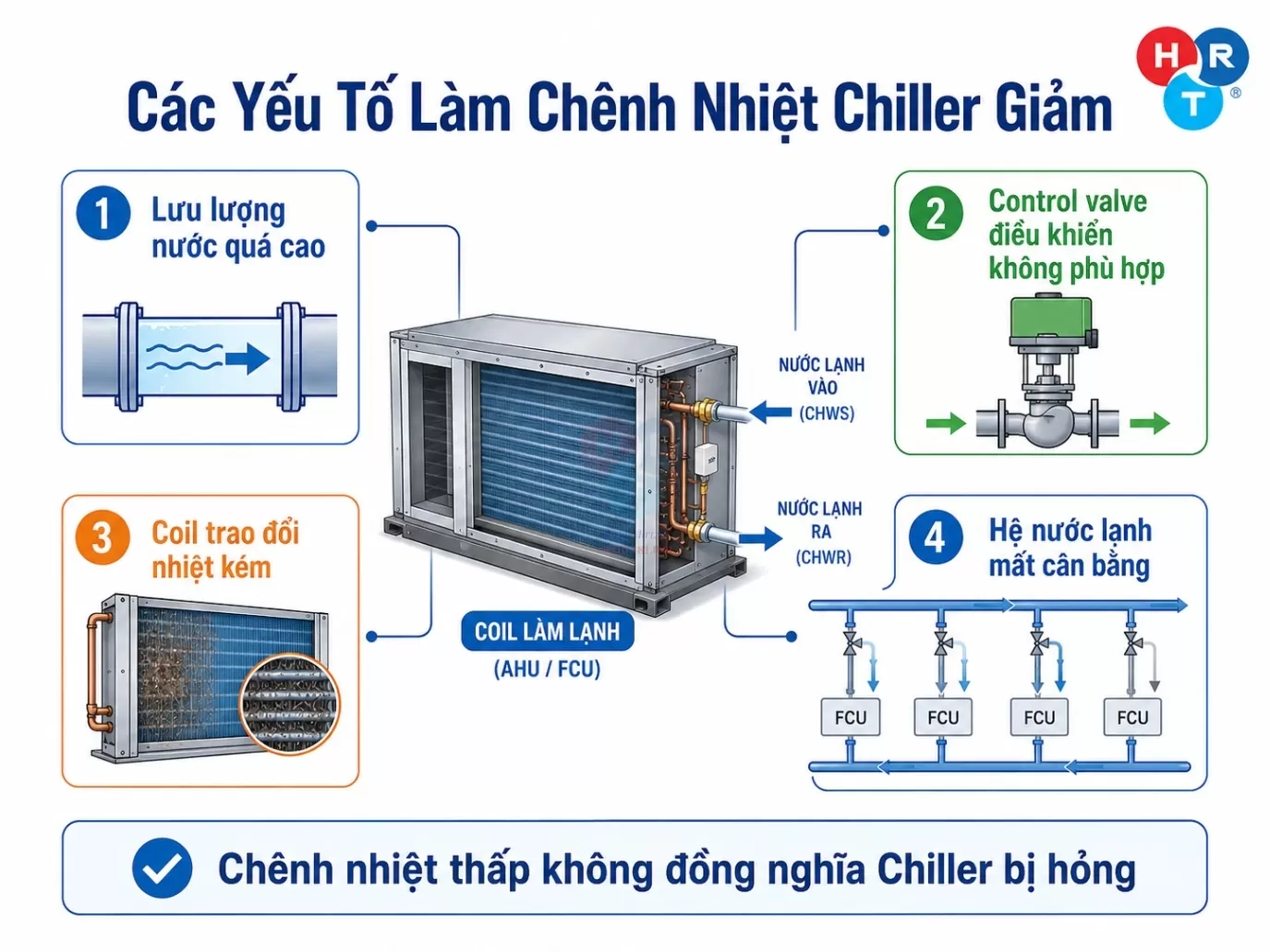

Các Yếu Tố Làm Chênh Nhiệt Chiller Giảm

Điều này không đúng trong mọi hệ.

Nếu control valve đóng bớt và water flow giảm tương ứng với load, chênh nhiệt qua coil có thể được duy trì tương đối tốt.

Trong một số trường hợp, chênh nhiệt còn có thể tăng khi flow giảm nhưng coil vẫn duy trì khả năng truyền nhiệt phù hợp.

Trane cũng lưu ý rằng part load không mặc định đồng nghĩa Delta T thấp; water flow và coil control mới là yếu tố quyết định quan trọng.

Ngược lại, nếu load giảm nhưng flow vẫn duy trì cao, nước đi qua coil nhận ít nhiệt hơn và return-water temperature giảm.

Đây là một cơ chế cơ bản của hiện tượng Low Delta T ở part load.

Chênh nhiệt trong hệ Variable Flow cần được theo dõi ra sao?

Trong variable-flow system, mục tiêu là giảm water flow khi cooling load giảm.

Điều này cho phép pump VFD giảm tốc và giảm lưu lượng phân phối.

Nếu hệ làm đúng, flow và load thay đổi tương ứng để duy trì khả năng truyền nhiệt phù hợp.

Nếu chênh nhiệt thấp trong khi flow vẫn cao, lợi ích variable flow bị giảm.

Pump có thể tiếp tục phải vận chuyển lượng nước lớn dù tải đã giảm.

Điều này làm hệ không tận dụng tốt khả năng giảm flow ở partial load.

Vì vậy, trong variable-flow Chiller system, chênh nhiệt là một dữ liệu rất hữu ích khi đánh giá mối quan hệ giữa cooling demand và water flow.

Cách theo dõi chênh nhiệt Chiller trong vận hành

Để theo dõi chênh nhiệt đúng, cần xem đồng thời nhiệt độ nước lạnh cấp và nước lạnh hồi.

Nếu hệ có flow measurement, dữ liệu lưu lượng nên được xem cùng để hiểu tải được vận chuyển như thế nào.

Pump speed cũng có giá trị trong hệ variable flow.

Valve position tại AHU và FCU có thể giúp nhận biết terminal đang yêu cầu bao nhiêu nước.

Cooling load hoặc trạng thái các Chiller cũng cần được đối chiếu.

Một giá trị chênh nhiệt tại một thời điểm riêng lẻ thường không đủ để kết luận.

BMS trend theo giờ hoặc theo ngày giúp nhận biết đặc tính hệ tốt hơn.

Ví dụ, nếu tải giảm nhưng flow vẫn cao và chênh nhiệt giảm mạnh, đây là một pattern đáng kiểm tra.

Nếu chênh nhiệt giảm đồng thời nhiều valve đang mở lớn và các zone vẫn không đạt temperature, vấn đề có thể khác.

Phân tích trend giúp tránh chẩn đoán chỉ dựa trên một snapshot.

Khi chênh nhiệt Chiller thấp cần kiểm tra theo hướng nào?

Trước hết cần xác nhận dữ liệu nhiệt độ có chính xác hay không. Sensor nước cấp và nước hồi phải phản ánh đúng điều kiện thực tế.

Sau đó cần xem actual cooling load và water flow.

Nếu flow cao hơn nhu cầu, control valve, pressure distribution và pump operation cần được xem xét.

Nếu flow không bất thường nhưng chênh nhiệt vẫn thấp, cooling coil và airside performance cần được kiểm tra.

AHU hoặc FCU có airflow thấp, coil bẩn hoặc khả năng trao đổi nhiệt suy giảm đều có thể làm lượng nhiệt truyền sang nước giảm.

Nếu nhiều terminal cùng xuất hiện vấn đề, việc kiểm tra nên mở rộng sang toàn hydronic distribution và Chiller plant.

Điểm quan trọng là không nên điều chỉnh pump speed hoặc Chiller setpoint chỉ dựa trên việc thấy chênh nhiệt thấp.

Chênh nhiệt là dấu hiệu cần phân tích, không phải một lệnh trực tiếp cho một thao tác duy nhất.

HRT tiếp cận chênh nhiệt Chiller theo hướng nào?

Với HRT, chênh nhiệt Chiller cần được xem trong mối quan hệ giữa tải và toàn bộ hệ nước lạnh.

HRT thi công dự án điều hòa trung tâm

Một giá trị thấp không nên được sử dụng riêng lẻ để kết luận Chiller gặp lỗi.

Các thành phần có liên quan trực tiếp gồm Chiller, bơm nước lạnh, AHU, FCU, cooling coil, control valve và hệ điều khiển.

Nếu chênh nhiệt thấp đi kèm lưu lượng cao, water distribution và valve control cần được xem xét.

Nếu chênh nhiệt thấp đi kèm cooling performance kém tại AHU hoặc FCU, coil và airflow cũng cần được đánh giá.

Nếu nhiều tải đồng thời xuất hiện vấn đề, cần mở rộng phạm vi lên Chiller plant thay vì xử lý từng terminal riêng lẻ.

Trong phạm vi dịch vụ đã cung cấp, HRT hoạt động với các hệ thống VRV/VRF, Chiller, AHU, FCU, điều hòa công nghiệp, điều hòa nhà xưởng, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động, giải pháp tiết kiệm năng lượng, bảo trì, bảo dưỡng, cải tạo và tối ưu hệ thống HVAC.

Đối với chênh nhiệt Chiller, các nội dung liên quan trực tiếp nằm trong phạm vi Chiller, AHU, FCU, điều khiển tự động, bảo trì, bảo dưỡng, cải tạo và tối ưu hệ thống HVAC.

HRT không nên áp dụng một giá trị chênh nhiệt hoặc một phương án điều chỉnh lưu lượng chung cho mọi công trình khi chưa xác định design condition và dữ liệu vận hành thực tế.

Kết luận

Chênh nhiệt Chiller là độ chênh giữa nhiệt độ nước lạnh hồi và nhiệt độ nước lạnh cấp. Thông số này phản ánh mức tăng nhiệt của nước sau khi đi qua các tải và có quan hệ trực tiếp với khả năng vận chuyển nhiệt của hệ chilled-water.

Theo nguyên lý cân bằng nhiệt của ASHRAE, công suất truyền nhiệt phụ thuộc vào lưu lượng nước và mức thay đổi nhiệt độ của nước. Vì vậy, với cùng một cooling load, chênh nhiệt thấp hơn đồng nghĩa hệ cần lưu lượng lớn hơn để vận chuyển cùng lượng nhiệt.

Khi tình trạng này kéo dài, bơm có thể phải vận chuyển nhiều nước hơn và khả năng khai thác Chiller plant có thể bị hạn chế trong một số cấu hình. Các hệ chilled-water được thiết kế với chênh nhiệt cao hơn phù hợp có thể giảm lưu lượng tuần hoàn và nhu cầu năng lượng phân phối nước.

Tuy nhiên, chênh nhiệt thấp không phải bằng chứng Chiller bị hỏng. Nguyên nhân có thể nằm ở water flow, control valve, hydronic distribution, cooling coil, airflow hoặc điều khiển. Do đó, dữ liệu chênh nhiệt phải được đánh giá cùng tải, lưu lượng và trạng thái toàn hệ thống.

Nếu doanh nghiệp cần kiểm tra, bảo trì, bảo dưỡng, cải tạo hoặc tối ưu hệ thống Chiller, AHU, FCU và điều khiển tự động, HRT có thể khảo sát hiện trạng và đề xuất phương án theo điều kiện vận hành thực tế của công trình.

Thông tin liên hệ

Công Ty Điều Hòa Thông Gió HRT
Địa chỉ: Số 9TT7 Đường Foresa 7A, KĐT Sinh Thái Tasco, Phường Xuân Phương, TP Hà Nội, Việt Nam
Hotline: 0916 181 080
Email: CEO@hrt.vn

Câu hỏi thường gặp về chênh nhiệt Chiller

Chênh nhiệt Chiller là gì?

Chênh nhiệt Chiller là hiệu giữa nhiệt độ nước lạnh hồi về và nhiệt độ nước lạnh cấp đi. Nó phản ánh mức tăng nhiệt của nước sau khi đi qua các tải như AHU và FCU.

Chênh nhiệt Chiller thấp có nghĩa gì?

Chênh nhiệt thấp có nghĩa nước hồi về chỉ tăng nhiệt ít so với nước cấp. Nếu cooling load vẫn lớn, hệ có thể cần lưu lượng nước cao hơn để vận chuyển cùng lượng nhiệt.

Chênh nhiệt thấp có phải Chiller bị hỏng không?

Không. Nguyên nhân có thể nằm ở control valve, water flow, coil, airflow, balancing hoặc hệ điều khiển. Chiller chỉ là một phần của toàn hệ.

Chênh nhiệt thấp có làm tăng lưu lượng nước không?

Với cùng cooling load, có. Theo cân bằng nhiệt, khi chênh nhiệt giảm thì lượng nước cần vận chuyển để truyền cùng công suất nhiệt phải tăng.

Có một mức chênh nhiệt chuẩn cho mọi hệ Chiller không?

Không. Mức phù hợp phụ thuộc design Delta T của chính hệ thống, cooling coil, nhiệt độ nước cấp, lưu lượng và cấu hình plant.

Chênh nhiệt càng cao có càng tốt không?

Không. Chênh nhiệt cao chỉ có giá trị khi cooling coil và toàn hệ vẫn đáp ứng được tải. Nếu flow bị giảm quá mức khiến AHU, FCU hoặc không gian không đạt nhiệt độ, chênh nhiệt cao không phải dấu hiệu vận hành tốt.
