Setpoint HVAC là giá trị mục tiêu mà hệ điều khiển sử dụng để quyết định cách vận hành quạt, bơm, Chiller, AHU, FCU, van điều khiển và các thiết bị liên quan. Trong thực tế, nhiều công trình đã sử dụng BMS, VFD, VAV Box và thiết bị HVAC hiệu suất cao nhưng mức tiêu thụ năng lượng vẫn lớn. Nguyên nhân không phải lúc nào cũng nằm ở thiết bị mà có thể xuất phát từ chính các giá trị setpoint đang được cài đặt.

Ví dụ, quạt AHU đã có biến tần nhưng áp suất tĩnh đặt quá cao thì quạt vẫn phải chạy ở tốc độ lớn. Bơm nước lạnh có VFD nhưng chênh áp setpoint quá cao thì bơm vẫn duy trì công suất lớn dù nhiều van coil đã đóng bớt. Tương tự, Chiller hiện đại nhưng nhiệt độ nước lạnh được duy trì thấp hơn nhu cầu thực tế cũng có thể phải vận hành trong điều kiện không tối ưu.

Vì vậy, hiểu đúng setpoint HVAC là gì không chỉ giúp kiểm soát nhiệt độ phòng mà còn hỗ trợ doanh nghiệp đánh giá toàn bộ chiến lược điều khiển HVAC. Bài viết dưới đây được đội ngũ HRT biên soạn nhằm giúp doanh nghiệp hiểu các loại setpoint quan trọng, cơ chế điều khiển và lý do một giá trị cài đặt không phù hợp có thể làm tăng năng lượng vận hành.

Setpoint HVAC là gì?

Setpoint HVAC là giá trị mục tiêu mà controller sử dụng để so sánh với giá trị thực tế do cảm biến đo được. Dựa trên sai lệch giữa hai giá trị, hệ điều khiển quyết định tăng, giảm hoặc duy trì output đến thiết bị.

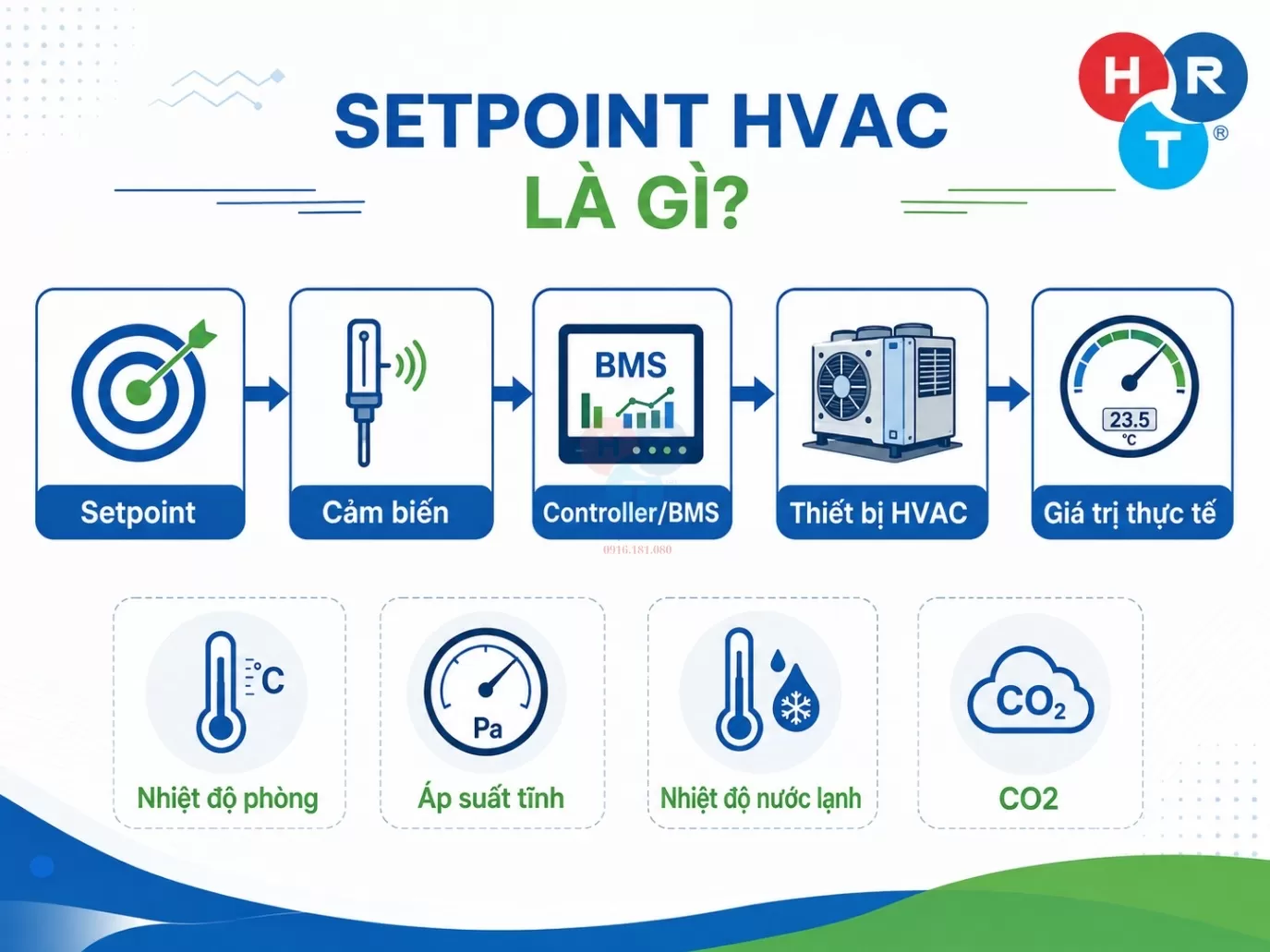

Setpoint HVAC là gì

Ví dụ, một cảm biến nhiệt độ trong phòng liên tục gửi nhiệt độ thực tế về controller. Controller so sánh nhiệt độ này với nhiệt độ mục tiêu đã được cài. Nếu nhiệt độ thực tế cao hơn cooling setpoint, hệ thống có thể tăng khả năng làm lạnh bằng cách mở van nước lạnh, tăng lưu lượng gió hoặc điều chỉnh thiết bị theo logic được thiết kế.

Trong các hệ đơn giản, controller có thể vận hành theo dạng đóng và ngắt. Với các hệ BMS hoặc DDC, logic có thể phức tạp hơn và sử dụng PID control, deadband, reset strategy hoặc nhiều điều kiện liên động.

Điểm quan trọng là setpoint không chỉ có nghĩa là nhiệt độ được cài trên thermostat.

Một hệ thống HVAC công nghiệp hoặc thương mại có thể có nhiều setpoint khác nhau ở cấp phòng, AHU, hệ ống gió, mạng nước lạnh, Chiller và hệ thông gió. Mỗi setpoint tác động đến một nhóm thiết bị và ảnh hưởng lẫn nhau trong quá trình vận hành.

Setpoint khác giá trị thực tế như thế nào?

Setpoint là giá trị mà hệ thống muốn đạt tới. Trong khi đó, actual value là giá trị mà cảm biến đang đo tại thời điểm hiện tại.

Giả sử một khu vực có cooling setpoint là giá trị mục tiêu được thiết kế cho không gian. Nếu cảm biến đo được nhiệt độ cao hơn mức này, controller hiểu rằng khu vực đang cần thêm làm lạnh. Nếu nhiệt độ thực tế tiến gần setpoint, controller có thể giảm output.

Tuy nhiên, hệ thống không nhất thiết phản ứng ngay với mọi sai lệch nhỏ. Nếu cứ có thay đổi rất nhỏ là van đóng mở hoặc compressor bật tắt, thiết bị có thể hoạt động không ổn định và tăng số lần chuyển trạng thái.

Vì vậy, nhiều hệ sử dụng deadband, hysteresis hoặc PID để tạo một vùng điều khiển phù hợp.

Mối quan hệ cơ bản có thể hiểu theo chuỗi: Setpoint → Sensor → Controller → Output → Thiết bị → Kết quả thực tế.

Nếu một mắt xích trong chuỗi này không chính xác, toàn bộ hệ có thể vận hành sai dù setpoint trên màn hình nhìn có vẻ hợp lý.

Xem Thêm Điều Hòa Công Nghiệp VRV

Xem Thêm Điều Hòa Công Nghiệp Chiller

Xem Thêm Điều Hòa Công Nghiệp Packaged

Vì sao cảm biến sai có thể làm setpoint đúng vẫn vận hành sai?

Controller không trực tiếp biết nhiệt độ, áp suất hoặc nồng độ CO₂ thực tế. Nó chỉ biết giá trị mà sensor gửi về.

Nếu cảm biến nhiệt độ đọc thấp hơn thực tế, controller có thể hiểu rằng khu vực đã đủ lạnh và giảm khả năng làm lạnh quá sớm. Nếu cảm biến đọc cao hơn thực tế, hệ thống có thể tiếp tục làm lạnh dù phòng đã đạt điều kiện yêu cầu.

Tương tự, cảm biến áp suất tĩnh bị lệch có thể khiến quạt VFD chạy quá nhanh hoặc quá chậm. Cảm biến chênh áp nước lạnh sai có thể làm bơm chạy tốc độ cao hơn cần thiết. Sensor CO₂ sai cũng có thể làm hệ gió tươi phản ứng không đúng với logic DCV.

Vì vậy, khi đánh giá setpoint cần kiểm tra đồng thời setpoint, actual value và control output, không nên chỉ nhìn con số đang cài trên BMS.

Xem Thêm HVAC Xanh Là Gì? Xu Hướng Cho Công Trình Hiện Đại

Những loại setpoint quan trọng trong hệ thống HVAC

Zone Temperature Setpoint

Đây là loại setpoint quen thuộc nhất, dùng để kiểm soát nhiệt độ tại khu vực sử dụng. Tùy thiết kế, hệ có thể có cooling setpoint, heating setpoint hoặc cả hai.

Nhiệt độ mục tiêu cần phù hợp với công năng, mức độ sử dụng và chiến lược vận hành. Không nên áp dụng một giá trị duy nhất cho văn phòng, nhà máy, phòng kỹ thuật và mọi loại công trình.

Supply Air Temperature Setpoint

Supply Air Temperature Setpoint – SAT setpoint là nhiệt độ gió cấp mục tiêu của AHU.

Controller có thể điều chỉnh van nước lạnh hoặc các thành phần khác để duy trì nhiệt độ gió cấp quanh setpoint.

Nếu SAT quá thấp, AHU có thể phải sử dụng nhiều năng lượng làm lạnh hơn. Trong một số hệ VAV có reheat, gió quá lạnh còn có thể làm một số zone phải gia nhiệt lại.

Nếu SAT quá cao, hệ thống có thể phải tăng lưu lượng gió để đáp ứng tải tại zone.

Vì vậy, một SAT cố định không phải lúc nào cũng là lựa chọn tối ưu cho mọi điều kiện tải.

Duct Static Pressure Setpoint

Đây là giá trị áp suất tĩnh mục tiêu trong hệ thống ống gió, đặc biệt quan trọng với hệ VAV sử dụng quạt VFD.

Cảm biến áp suất đo trạng thái thực tế trong ống. Controller so sánh với setpoint và tăng hoặc giảm tốc độ quạt.

Nếu static pressure setpoint quá cao, quạt sẽ phải tạo áp lớn hơn mức các zone thực sự cần. Nhiều VAV Box khi đó phải đóng bớt để tiết lưu lượng gió dư.

Có biến tần nhưng giữ áp suất cao cố định có thể làm mất một phần lợi ích năng lượng mà VFD có thể mang lại.

Chilled Water Supply Temperature Setpoint

Đây là nhiệt độ nước lạnh mục tiêu mà Chiller cần duy trì ở đường cấp.

Nước lạnh ở nhiệt độ thấp hơn có thể tăng khả năng trao đổi nhiệt của coil trong một số điều kiện. Tuy nhiên, Chiller phải tạo nước ở mức nhiệt độ thấp hơn, làm thay đổi điều kiện vận hành của chu trình lạnh.

Ngược lại, nâng setpoint nước lạnh có thể làm giảm yêu cầu của Chiller nhưng nếu tăng quá mức, AHU và FCU có thể không đủ khả năng đáp ứng tải hoặc xử lý độ ẩm.

Vì vậy, setpoint nước lạnh cần được xem trong mối quan hệ với tải, coil, độ ẩm và khả năng thực tế của Chiller.

Differential Pressure Setpoint

Trong hệ nước lạnh biến lưu lượng, bơm VFD thường được điều khiển theo differential pressure – ΔP.

Khi các van tại AHU và FCU đóng bớt, nhu cầu lưu lượng giảm. Controller có thể giảm tốc bơm nếu ΔP đang cao hơn setpoint.

Nếu setpoint ΔP được đặt quá cao, bơm phải duy trì tốc độ lớn và các van phía tải phải tiêu hao phần áp suất dư.

CO2 Setpoint

Trong hệ Demand-Controlled Ventilation, giá trị CO₂ có thể tham gia logic điều chỉnh gió tươi.

Tuy nhiên, CO₂ setpoint không phải là một ngưỡng tuyệt đối để đánh giá toàn bộ IAQ. Setpoint phải được xác định theo công năng, thiết kế gió tươi, mật độ người, CO₂ ngoài trời và chiến lược điều khiển.

Condenser Water Setpoint

Trong hệ Chiller giải nhiệt nước, hệ điều khiển có thể có setpoint liên quan đến nhiệt độ nước condenser hoặc cooling tower.

Setpoint quá thấp có thể làm quạt tháp chạy mạnh hơn cần thiết, trong khi setpoint quá cao lại có thể làm Chiller vận hành trong điều kiện ngưng tụ bất lợi.

Do đó, đây cũng là một giá trị cần được xem theo tổng năng lượng của plant thay vì riêng từng thiết bị.

Deadband trong HVAC là gì?

Deadband là vùng giữa các ngưỡng điều khiển mà hệ thống không cần tăng thêm heating hoặc cooling, hoặc chỉ duy trì trạng thái tối thiểu theo trình tự thiết kế.

Deadband đặc biệt quan trọng với hệ có cả làm lạnh và sưởi.

Nếu cooling setpoint và heating setpoint đặt quá gần nhau, một thay đổi nhiệt độ nhỏ có thể khiến hệ chuyển từ làm lạnh sang gia nhiệt hoặc ngược lại. Điều này làm tăng nguy cơ simultaneous heating and cooling.

Một ví dụ thường gặp trong hệ VAV có reheat là AHU tạo gió lạnh để phục vụ toàn hệ, trong khi một số terminal box phải gia nhiệt lại gió vì zone đã quá lạnh. Nếu deadband và các setpoint liên quan không phù hợp, mức reheat có thể tăng.

Tuy nhiên, không nên tự áp dụng một giá trị deadband cố định cho mọi công trình. Giá trị cần theo thiết kế, công năng và tiêu chuẩn áp dụng.

Xem Thêm Giải Mã Các Chỉ Số Hiệu Suất Năng Lượng HVAC

Setpoint nhiệt độ phòng quá thấp gây tốn điện thế nào?

Khi cooling setpoint thấp hơn nhu cầu thực tế, hệ thống phải duy trì không gian ở mức nhiệt độ thấp hơn.

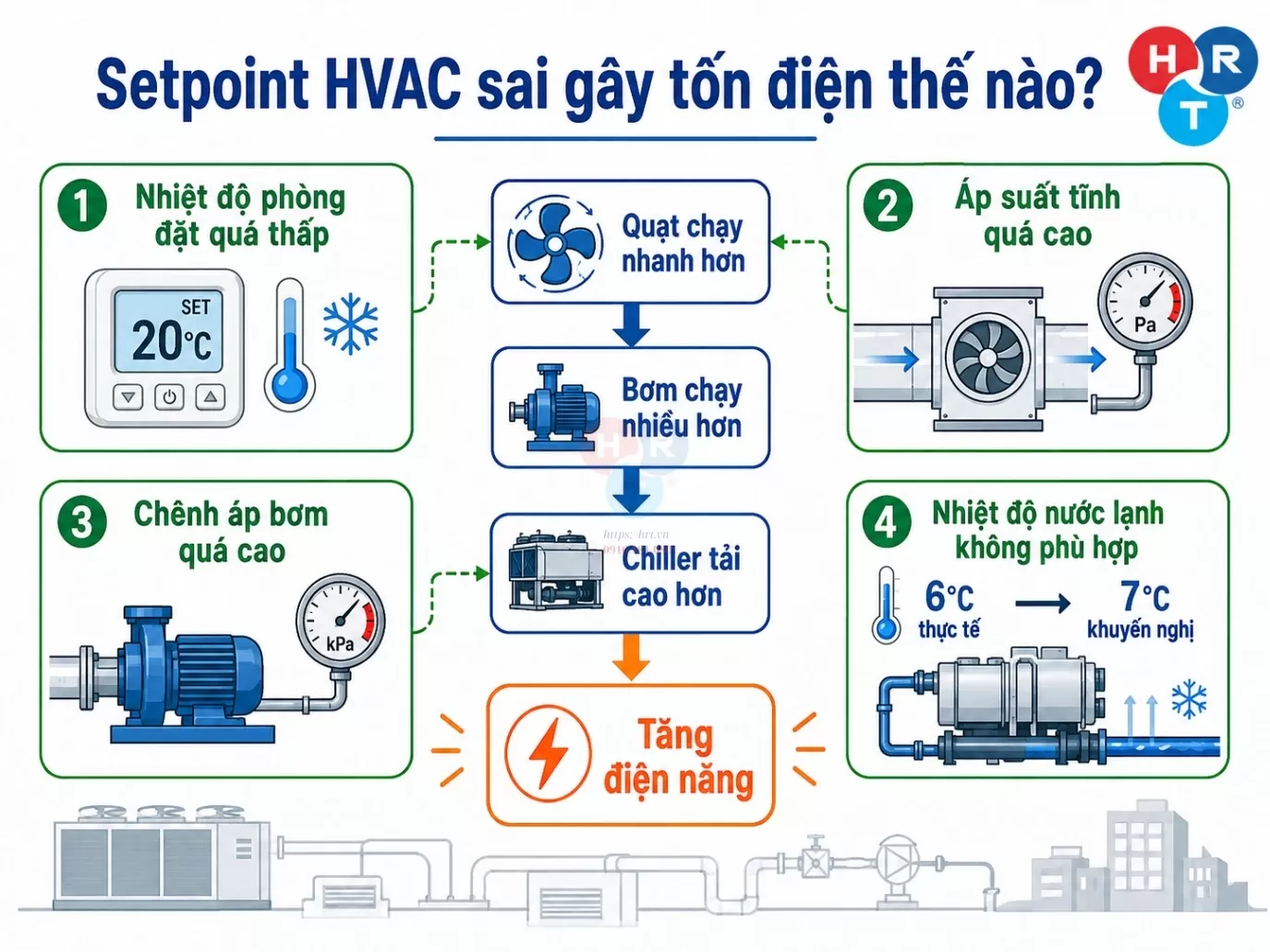

Setpoint HVAC gây tốn điện

Trong điều kiện ngoài trời nóng, chênh lệch nhiệt độ giữa bên trong và bên ngoài lớn hơn có thể làm tải truyền nhiệt qua vỏ công trình tăng. AHU, FCU hoặc thiết bị điều hòa cũng có thể phải vận hành lâu hơn để duy trì mức nhiệt độ đó.

Đối với hệ Chiller, nhu cầu cooling kéo dài tại nhiều zone có thể làm Chiller, bơm và quạt vận hành nhiều hơn.

Tuy nhiên, không nên sử dụng quy tắc kiểu “giảm 1°C làm tăng X% tiền điện” cho mọi công trình. Mức ảnh hưởng phụ thuộc vào nhiệt độ và độ ẩm ngoài trời, tải người, tải thiết bị, lớp vỏ công trình, loại hệ HVAC và cách điều khiển.

Setpoint phù hợp phải được xác định theo công năng và mức tiện nghi cần thiết, không phải chỉ theo cảm giác “càng lạnh càng tốt”.

Static Pressure Setpoint quá cao gây lãng phí thế nào?

Trong hệ VAV, quạt AHU thường thay đổi tốc độ theo áp suất tĩnh.

Nếu setpoint được giữ cao hơn nhu cầu, controller yêu cầu VFD duy trì tốc độ lớn để tạo áp suất tương ứng. Trong khi đó, các VAV Box phải giảm độ mở để hạn chế lượng gió đi vào zone.

Về bản chất, quạt đang tạo thêm áp suất rồi hệ thống lại sử dụng damper để tiêu hao phần áp suất này.

Đây là một trong những lý do một hệ có VFD nhưng fan vẫn có thể tiêu thụ nhiều điện.

Một hướng điều khiển phù hợp hơn trong các hệ có điều kiện là Static Pressure Reset. Thay vì giữ setpoint cố định, hệ thống thay đổi áp suất mục tiêu dựa trên nhu cầu của các VAV Box.

Nếu phần lớn VAV Box đều đóng tương đối nhiều, có thể là dấu hiệu hệ đang tạo áp lớn hơn nhu cầu. Setpoint khi đó có thể được giảm trong giới hạn cho phép.

Khi một số zone bắt đầu yêu cầu nhiều gió và damper mở gần giới hạn, hệ có thể tăng setpoint trở lại.

Xem Thêm HVAC tiết kiệm năng lượng: Cách tối ưu vận hành

Supply Air Temperature Setpoint sai gây ảnh hưởng gì?

Nhiệt độ gió cấp AHU ảnh hưởng đồng thời đến cooling load tại coil và lượng gió cần thiết để xử lý tải zone.

Nếu SAT quá thấp, coil phải tạo gió lạnh hơn. Trong một số hệ có terminal reheat, các zone tải thấp có thể nhận gió quá lạnh và phải gia nhiệt lại.

Điều này có thể tạo tình trạng AHU dùng năng lượng để làm lạnh sâu, trong khi terminal lại sử dụng năng lượng để tăng nhiệt độ trở lại.

Ngược lại, SAT quá cao có thể khiến hệ cần lưu lượng gió lớn hơn để truyền cùng một lượng năng lượng lạnh đến zone. Quạt vì vậy có thể tăng tốc.

Do tải của các zone thay đổi theo giờ, bức xạ mặt trời, người sử dụng và thiết bị, SAT cố định ở một mức cực đoan trong cả ngày không phải lúc nào cũng tối ưu.

Supply Air Temperature Reset là chiến lược thay đổi setpoint theo nhu cầu zone trong các hệ phù hợp.

Chilled Water Setpoint quá thấp có phải luôn tốt?

Nước lạnh ở nhiệt độ thấp giúp coil có chênh nhiệt lớn hơn với không khí và có thể tăng khả năng xử lý tải trong một số điều kiện. Điều này đặc biệt quan trọng khi hệ cần khử ẩm hoặc đang gặp tải cao.

Tuy nhiên, để tạo nước lạnh thấp hơn, Chiller phải vận hành với điều kiện bay hơi thấp hơn. Điều này có thể làm tăng yêu cầu của compressor tùy trạng thái hệ thống.

Nếu tải thấp nhưng setpoint nước lạnh vẫn luôn được giữ ở mức thấp phục vụ điều kiện cực đại, plant có thể chưa tận dụng hết cơ hội tối ưu.

Một số hệ sử dụng Chilled Water Temperature Reset, tăng dần setpoint khi tải cho phép và giảm trở lại khi các coil bắt đầu cần khả năng làm lạnh lớn hơn.

Nhưng reset không được thực hiện tùy ý. Nếu tăng nhiệt độ nước quá cao, coil có thể không đáp ứng tải hoặc khả năng kiểm soát độ ẩm bị ảnh hưởng.

Xem Thêm HVAC Công Nghiệp: Thành Phần Và Cách Chọn Hệ Phù Hợp

Differential Pressure Setpoint của bơm quá cao gây gì?

Trong hệ nước lạnh biến lưu lượng, ΔP setpoint có vai trò tương tự static pressure setpoint phía gió.

Bơm tạo chênh áp để nước đi qua đường ống, valve và coil. Nếu ΔP đặt quá cao, bơm VFD chạy nhanh hơn cần thiết.

Khi đó, các control valve tại AHU và FCU phải đóng bớt để kiểm soát lưu lượng. Phần áp suất được bơm tạo ra nhưng không cần thiết sẽ bị tiêu hao qua van.

Một chiến lược có thể áp dụng trong hệ phù hợp là DP Reset, tức thay đổi chênh áp mục tiêu theo độ mở valve hoặc nhu cầu của các tải bất lợi.

Mục tiêu là duy trì đủ ΔP cho thiết bị cần nhiều nhất nhưng không giữ toàn mạng ở mức áp suất cao khi tải đã giảm.

CO2 Setpoint sai có thể làm gió tươi vận hành thế nào?

Trong hệ DCV, cảm biến CO₂ cung cấp dữ liệu để điều chỉnh phần gió tươi liên quan đến tải người.

Nếu CO₂ setpoint và logic được đặt khiến hệ phản ứng quá sớm, hệ có thể tăng lượng gió ngoài trời nhiều hơn mức cần thiết theo chiến lược thiết kế. Không khí ngoài trời sau đó phải được làm lạnh, khử ẩm hoặc sưởi tùy điều kiện, làm tăng tải HVAC.

Ngược lại, setpoint hoặc minimum airflow không phù hợp có thể khiến thông gió không đáp ứng mục tiêu thiết kế.

Điểm quan trọng là CO₂ không đại diện cho toàn bộ IAQ và không được sử dụng như một con số duy nhất để quyết định toàn bộ lượng gió tươi.

Lưu lượng ngoài trời tối thiểu vẫn phải tuân theo thiết kế và nguồn ô nhiễm của khu vực.

Setpoint cố định và Setpoint Reset khác nhau thế nào?

Fixed Setpoint giữ nguyên một giá trị trong mọi điều kiện vận hành.

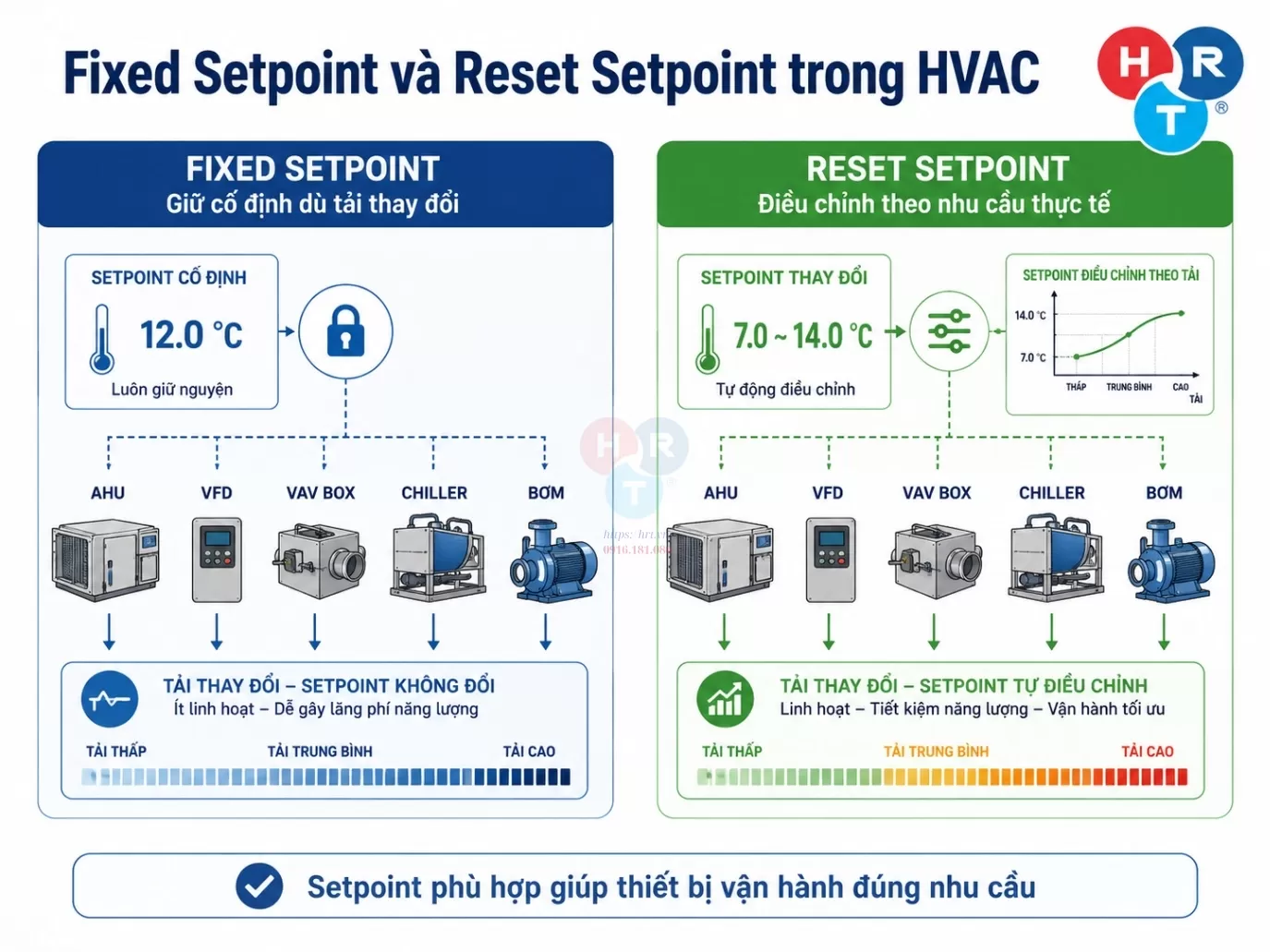

So sánh Setpoint trong HVAC

Cách này đơn giản và dễ quản lý nhưng có thể khiến hệ phải duy trì điều kiện thiết kế cực đại ngay cả khi tải thấp.

Reset Setpoint thay đổi giá trị mục tiêu theo tải, zone request, điều kiện ngoài trời hoặc trạng thái thiết bị.

Ví dụ, áp suất tĩnh AHU có thể thấp hơn khi phần lớn VAV Box chỉ cần ít gió và tăng lại khi một zone yêu cầu thêm lưu lượng.

Tương tự, CHWS setpoint có thể được reset trong giới hạn nếu các coil vẫn đáp ứng tải.

Lợi ích chính của reset là giảm tình trạng hệ thống duy trì một setpoint khắt khe hơn nhu cầu thực tế.

Tuy nhiên, reset strategy phải có minimum, maximum và logic bảo vệ. Hệ không được phép giảm áp suất, tăng nhiệt độ nước hoặc thay đổi setpoint đến mức thiết bị cuối không còn đáp ứng.

Xem Thêm Bảo Trì Hệ Thống HVAC Giải Pháp Toàn Diện Cho Doanh Nghiệp

Trim-and-Respond là gì?

Trim-and-Respond là một chiến lược reset setpoint dựa trên yêu cầu thực tế từ các zone hoặc thiết bị cuối.

Nguyên lý cơ bản là khi không có đủ yêu cầu từ các zone, controller “trim” setpoint xuống từng bước để giảm áp suất, nhiệt độ hoặc mức vận hành cần thiết tùy đại lượng đang điều khiển.

Khi một hoặc nhiều zone bắt đầu phát yêu cầu vì không đáp ứng được tải, hệ thống “respond” bằng cách tăng setpoint trở lại.

Ví dụ, với duct static pressure, nếu các VAV Box đều có dư khả năng điều khiển, hệ có thể giảm áp suất tĩnh. Khi zone bất lợi nhất bắt đầu mở damper gần giới hạn nhưng vẫn cần thêm gió, setpoint được tăng lại.

Điểm quan trọng của Trim-and-Respond là tìm mức vừa đủ để đáp ứng thiết bị cuối thay vì luôn duy trì setpoint phục vụ trường hợp cực đại.

Những lỗi setpoint HVAC thường gặp gây lãng phí năng lượng

Một lỗi phổ biến là cooling setpoint được đặt thấp hơn nhu cầu thực tế trong thời gian dài. Hệ thống phải duy trì không gian quá lạnh dù không mang lại lợi ích tương ứng cho công năng.

Một lỗi khác là heating và cooling setpoint quá gần nhau, khiến hệ dễ phát sinh gia nhiệt và làm lạnh trong khoảng thời gian gần nhau.

Static pressure setpoint cao là tình trạng thường gặp trong hệ VAV. Quạt chạy tốc độ cao trong khi nhiều VAV Box đóng nhiều là một dấu hiệu cần xem xét.

Supply air temperature quá thấp và không được reset cũng có thể làm cooling demand tăng và trong một số hệ làm terminal reheat hoạt động nhiều.

Tương tự, chilled-water temperature luôn được giữ ở điều kiện thấp phục vụ peak load dù plant phần lớn thời gian chạy tải thấp có thể làm giảm cơ hội tối ưu.

Ở water side, ΔP setpoint quá cao làm bơm VFD chạy nhanh trong khi control valve phải tiết lưu.

Một vấn đề khác là occupied setpoint và lịch vận hành không phối hợp. Nếu tòa nhà đã hết giờ sử dụng nhưng toàn bộ HVAC vẫn duy trì setpoint như lúc có người, thời gian chạy thiết bị có thể dài hơn nhu cầu.

Vì vậy, setpoint và scheduling cần được xem như hai phần của cùng một chiến lược vận hành.

Setpoint sai có thể gây simultaneous heating and cooling thế nào?

Simultaneous heating and cooling là tình trạng trong đó một phần hệ thống đang dùng năng lượng để làm lạnh trong khi một phần khác đồng thời dùng năng lượng để gia nhiệt.

Trong hệ VAV có reheat, AHU có thể cấp gió lạnh chung cho nhiều zone. Những zone có tải thấp nhận quá nhiều năng lượng lạnh có thể phải dùng reheat để nâng nhiệt độ.

Nếu SAT quá thấp hoặc cooling/heating setpoint không phối hợp hợp lý, nhu cầu reheat có thể tăng.

Deadband quá hẹp cũng làm hệ dễ chuyển giữa các mode.

Tuy nhiên, không nên kết luận mọi simultaneous heating and cooling đều do setpoint. Control valve bị rò, sensor sai, actuator lỗi hoặc sequence điều khiển không phù hợp cũng có thể tạo tình trạng tương tự.

Vì sao có BMS nhưng setpoint vẫn có thể sai?

BMS không tự động biết giá trị nào là tối ưu. Hệ thống chỉ thực hiện trình tự đã được thiết kế, lập trình và cài đặt.

Nếu static pressure được nhập quá cao, BMS sẽ cố giữ đúng giá trị đó.

Nếu operator override setpoint để xử lý một khiếu nại tạm thời nhưng không trả lại giá trị ban đầu, hệ có thể tiếp tục vận hành ở điều kiện đó nhiều ngày hoặc nhiều tháng.

Công trình cũng có thể thay đổi công năng nhưng sequence cũ không được cập nhật. Một khu vực vốn là văn phòng có thể được chuyển thành phòng họp hoặc khu vực sản xuất, trong khi setpoint và schedule vẫn giữ nguyên.

Sensor drift cũng làm BMS điều khiển sai dù code không thay đổi.

Do đó, BMS cần được xem là công cụ điều khiển và giám sát, không phải một hệ thống tự động bảo đảm mọi setpoint luôn đúng.

Khi nào cần kiểm tra lại setpoint HVAC?

Một trong những dấu hiệu đáng chú ý là quạt VFD thường xuyên chạy gần tốc độ tối đa dù tải công trình không cao. Cần kiểm tra static pressure setpoint, VAV Box và hệ ống gió.

Bơm nước lạnh thường xuyên chạy tốc độ lớn dù nhiều valve đã đóng cũng là dấu hiệu cần xem lại DP setpoint và vị trí cảm biến.

Nếu VAV Box phần lớn thời gian phải đóng nhiều nhưng áp suất tĩnh vẫn duy trì cao, setpoint có thể chưa phù hợp với tải thực tế.

Terminal reheat hoạt động nhiều trong khi AHU đang tạo gió rất lạnh cũng cần được xem xét cùng SAT và zone setpoint.

Chiller chạy tải hoặc tiêu thụ cao trong các thời điểm tải công trình thấp có thể liên quan đến chilled-water setpoint, condenser-water strategy hoặc nhiều nguyên nhân khác.

Phòng thường xuyên quá lạnh hoặc quá nóng dù thiết bị vẫn vận hành cũng là dấu hiệu cần kiểm tra sensor, setpoint và control output.

Sau khi thay đổi công năng, mật độ người hoặc cải tạo AHU, VAV, Chiller, bơm và BMS, các setpoint hiện hữu cũng nên được đánh giá lại.

Cách kiểm tra setpoint HVAC có phù hợp hay không

Đánh giá setpoint không nên chỉ mở BMS và xem một giá trị.

Cần so sánh Setpoint – Actual Value – Output.

Ví dụ, nếu static pressure actual luôn cao hơn setpoint nhưng fan speed vẫn cao, cần kiểm tra PID, cảm biến và logic VFD.

Nếu nhiệt độ zone cao hơn setpoint nhưng cooling valve đã mở 100%, vấn đề có thể không nằm ở setpoint mà ở lưu lượng nước, airflow hoặc công suất coil.

Trend BMS rất hữu ích. Một đồ thị gồm temperature, valve position, fan speed, VAV damper position, static pressure và CHWS có thể cho thấy cách các biến tương tác trong nhiều giờ hoặc nhiều ngày.

Cũng cần kiểm tra thiết bị cuối tuyến. Một setpoint áp suất có vẻ thấp ở phòng máy nhưng nếu zone bất lợi nhất vẫn đủ gió thì có thể phù hợp; nếu zone cuối thiếu gió thì không thể tiếp tục giảm chỉ với mục tiêu tiết kiệm.

Cuối cùng, sensor phải được xác nhận đủ tin cậy. Reset strategy dựa trên dữ liệu sai sẽ tạo ra quyết định sai.

Có nên tự thay đổi setpoint BMS để tiết kiệm điện?

Không nên thay đổi tùy tiện.

Mỗi setpoint có thể ảnh hưởng đến nhiều thiết bị và nhiều khu vực.

Giảm static pressure quá mức có thể khiến các VAV Box xa không đủ gió.

Nâng chilled-water temperature quá cao có thể làm coil thiếu công suất hoặc ảnh hưởng đến khả năng kiểm soát độ ẩm.

Thay CO₂ setpoint có thể làm lượng gió ngoài trời thay đổi.

Hạ SAT có thể làm tăng cooling demand hoặc reheat.

Nếu cần tối ưu, thay đổi nên được thực hiện trong giới hạn kỹ thuật của hệ thống, theo dõi trend trước và sau điều chỉnh, đồng thời xác nhận các zone quan trọng vẫn đáp ứng yêu cầu.

HRT tiếp cận bài toán setpoint HVAC theo hướng nào?

Với HRT, setpoint HVAC cần được xem trong mối quan hệ của toàn bộ hệ thống thay vì đánh giá từng con số riêng biệt.

HRT thi công dự án điều hòa trung tâm

Một setpoint áp suất tĩnh liên quan đến quạt, VFD, VAV Box và mạng ống gió. Một setpoint nước lạnh liên quan đến bơm, valve, coil AHU/FCU và tải. Một chilled-water setpoint liên quan đến Chiller, coil, tải lạnh và khả năng xử lý độ ẩm.

Do đó, khi kiểm tra hệ thống cần đánh giá chuỗi Setpoint → Sensor → Controller → Actuator hoặc Equipment → Actual Result.

Nếu công trình có BMS, trend vận hành có thể hỗ trợ nhận biết fan speed, valve position, VAV damper hoặc Chiller đang phản ứng thế nào với setpoint trong các điều kiện tải khác nhau.

Trong phạm vi dịch vụ đã cung cấp, HRT hoạt động với các hệ thống VRV/VRF, Chiller, AHU, FCU, điều hòa công nghiệp, điều hòa nhà xưởng, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động, giải pháp tiết kiệm năng lượng, bảo trì, bảo dưỡng, cải tạo và tối ưu hệ thống HVAC.

Với bài toán setpoint, các hạng mục liên quan trực tiếp thường gồm AHU, FCU, Chiller, thông gió, cấp gió tươi, điều khiển tự động, bảo trì, cải tạo và tối ưu hệ thống HVAC.

HRT không nên cam kết một bộ setpoint cố định hoặc tỷ lệ tiết kiệm điện trước khi khảo sát. Giá trị phù hợp phụ thuộc vào công năng, tải thực tế, thiết bị, cảm biến, cấu hình hệ thống và yêu cầu vận hành của từng công trình.

Với tinh thần Hiểu Đúng – Rõ Ràng – Tận Tâm, HRT hướng đến việc giúp doanh nghiệp xác định đúng nguyên nhân vận hành và lựa chọn phương án điều chỉnh phù hợp với hệ thống thực tế.

Kết luận

Setpoint HVAC không chỉ là nhiệt độ được cài trên thermostat. Đây là tập hợp các giá trị mục tiêu quyết định AHU cấp gió ở nhiệt độ nào, quạt tạo bao nhiêu áp suất, bơm duy trì chênh áp ra sao, Chiller tạo nước lạnh ở điều kiện nào và hệ thống thông gió phản ứng thế nào với tải sử dụng.

Khi setpoint quá thấp, quá cao hoặc giữ cố định trong điều kiện không còn phù hợp, thiết bị có thể phải vận hành nhiều hơn nhu cầu thực tế. Một hệ thống có VFD, BMS và thiết bị hiệu suất cao vẫn có thể tiêu thụ năng lượng lớn nếu logic điều khiển và setpoint chưa phù hợp.

Ngược lại, việc giảm hoặc tăng setpoint không nên thực hiện tùy ý chỉ với mục tiêu tiết kiệm điện. Mỗi thay đổi cần xem xét khả năng đáp ứng tải, tiện nghi, IAQ, độ ẩm và giới hạn của thiết bị.

Nếu doanh nghiệp cần kiểm tra, bảo trì, cải tạo hoặc tối ưu hệ thống AHU, FCU, Chiller, thông gió, cấp gió tươi và điều khiển tự động, HRT có thể khảo sát hiện trạng và đề xuất phương án dựa trên điều kiện vận hành thực tế của công trình.

Thông tin liên hệ

Công Ty Điều Hòa Thông Gió HRT
Địa chỉ: Số 9TT7 Đường Foresa 7A, KĐT Sinh Thái Tasco, Phường Xuân Phương, TP Hà Nội, Việt Nam
Hotline: 0916 181 080
Email: CEO@hrt.vn

Câu hỏi thường gặp về Setpoint HVAC

Setpoint HVAC là gì?

Setpoint HVAC là giá trị mục tiêu mà hệ điều khiển dùng để so sánh với giá trị cảm biến đo được và quyết định output điều khiển thiết bị.

Setpoint HVAC có phải chỉ là nhiệt độ phòng không?

Không. Setpoint còn có thể là nhiệt độ gió cấp, áp suất tĩnh ống gió, chênh áp nước lạnh, nhiệt độ nước Chiller, độ ẩm hoặc CO₂.

Setpoint điều hòa càng thấp thì phòng có lạnh nhanh hơn không?

Không thể áp dụng như một quy tắc chung. Setpoint xác định nhiệt độ mục tiêu, còn tốc độ hạ nhiệt phụ thuộc công suất thiết bị, tải phòng và logic điều khiển.

Setpoint nhiệt độ thấp có làm tốn điện không?

Có thể. Khi cooling setpoint thấp hơn nhu cầu thực tế, hệ thống thường phải duy trì tải làm lạnh lớn hơn hoặc vận hành lâu hơn. Mức ảnh hưởng không thể quy thành một tỷ lệ cố định cho mọi công trình.

Deadband HVAC là gì?

Deadband là vùng giữa các ngưỡng điều khiển, thường được sử dụng để hạn chế heating và cooling phản ứng quá gần nhau hoặc chuyển đổi mode quá thường xuyên.

Static Pressure Setpoint quá cao có tốn điện không?

Có thể. Trong hệ VAV, setpoint áp suất quá cao có thể khiến quạt VFD chạy nhanh hơn nhu cầu, trong khi các VAV Box phải tiết lưu lưu lượng.

Chilled-water setpoint càng thấp càng tốt không?

Không. Nước lạnh thấp hơn có thể hỗ trợ coil xử lý tải nhưng đồng thời làm thay đổi điều kiện vận hành của Chiller. Setpoint phù hợp phụ thuộc tải, coil, độ ẩm và đặc tính hệ thống.

Setpoint Reset là gì?

Setpoint Reset là chiến lược thay đổi giá trị mục tiêu theo nhu cầu thực tế, tải hoặc trạng thái của thiết bị cuối thay vì duy trì một mức cố định trong mọi điều kiện.

BMS có tự biết setpoint tối ưu không?

Không. BMS thực hiện logic đã được cấu hình. Muốn hệ tự reset setpoint phù hợp cần có cảm biến, trình tự điều khiển và giới hạn vận hành được thiết kế đúng.

Vì sao có VFD nhưng quạt HVAC vẫn tốn điện?

Một nguyên nhân có thể là static pressure setpoint quá cao hoặc logic điều khiển chưa phù hợp, khiến VFD vẫn phải duy trì tốc độ lớn trong phần lớn thời gian.
