Cảm biến CO2 trong HVAC được sử dụng để theo dõi nồng độ carbon dioxide trong không gian và có thể trở thành tín hiệu đầu vào cho hệ thống điều khiển gió tươi. Trong các khu vực có mật độ người thay đổi như phòng họp, văn phòng, phòng đào tạo hoặc một số không gian thương mại, lượng CO₂ do người sử dụng phát sinh cũng thay đổi theo thời gian. Khi được thiết kế đúng, tín hiệu CO₂ có thể hỗ trợ Demand-Controlled Ventilation – DCV, giúp hệ thống điều chỉnh phần gió ngoài trời theo nhu cầu thay vì luôn vận hành theo tải người cực đại.

Tuy nhiên, CO₂ không phải là chỉ số đại diện cho toàn bộ chất lượng không khí trong nhà – IAQ. Một không gian có CO₂ thấp vẫn có thể tồn tại bụi mịn, VOC, mùi hoặc các chất ô nhiễm khác. Ngược lại, một giá trị CO₂ cao hơn không thể tự động được xem là bằng chứng duy nhất rằng hệ HVAC không đạt yêu cầu. Việc đánh giá cần dựa trên công năng, mật độ người, nồng độ CO₂ ngoài trời, lưu lượng gió tươi thiết kế, đặc điểm hệ thống và tiêu chuẩn áp dụng.

Bài viết dưới đây được đội ngũ HRT biên soạn nhằm giúp doanh nghiệp hiểu rõ cảm biến CO2 trong HVAC là gì, vai trò của cảm biến trong cấp gió tươi, nguyên lý DCV, cách tích hợp với AHU, Motorized Damper, VAV và BMS, đồng thời làm rõ những lưu ý quan trọng khi thiết kế, vận hành hoặc tối ưu hệ thống.

Cảm biến CO2 trong HVAC là gì?

Cảm biến CO₂ trong HVAC là thiết bị đo nồng độ carbon dioxide trong không khí tại một vị trí xác định. Giá trị đo thường được biểu thị bằng đơn vị ppm, viết tắt của parts per million. Tín hiệu từ cảm biến có thể được đưa về bộ điều khiển cục bộ, DDC controller hoặc BMS để phục vụ giám sát và điều khiển.

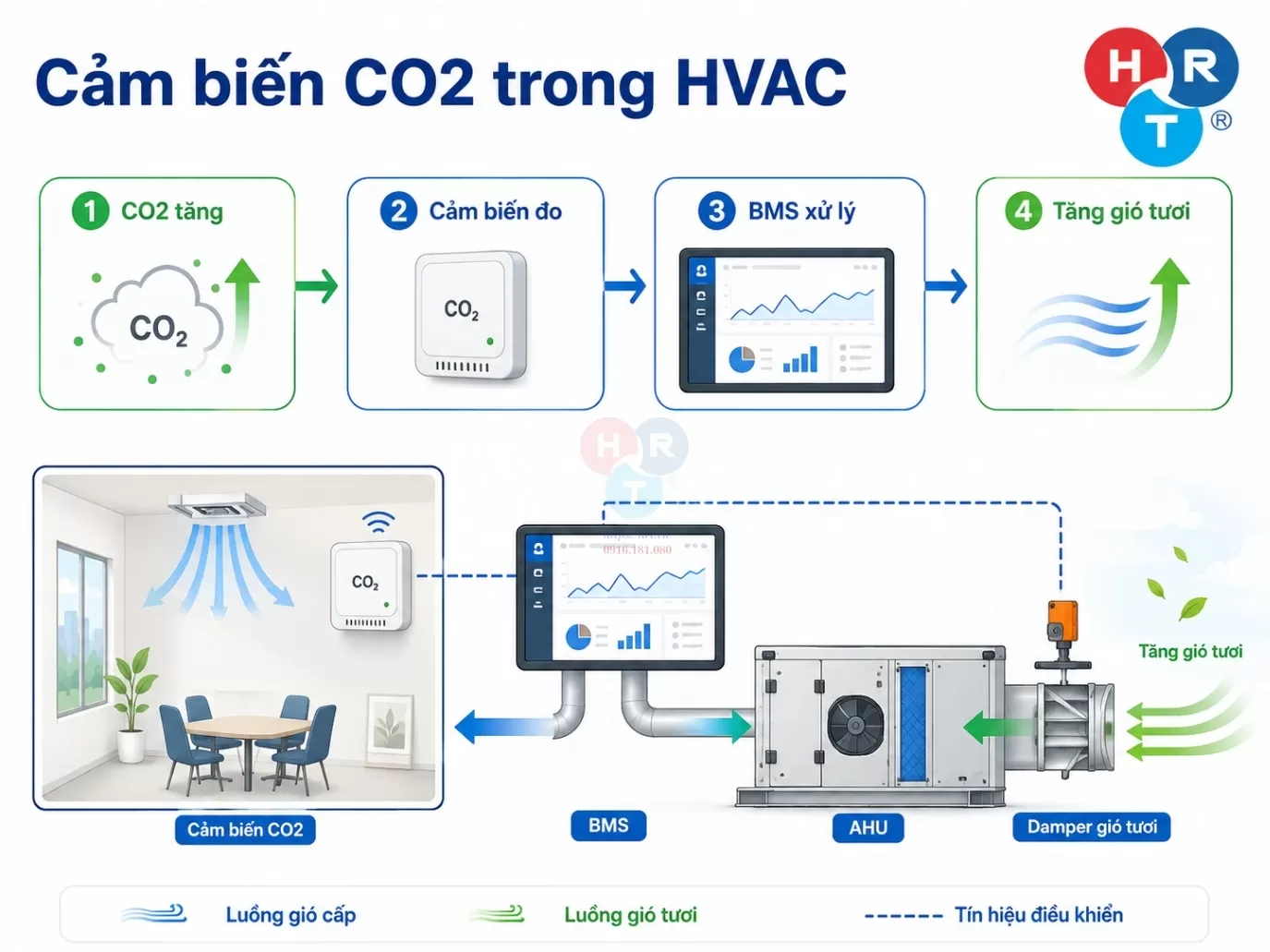

Cảm biến CO2 trong HVAC

Trong nhiều không gian có người sử dụng, nguồn CO₂ quan trọng nhất là quá trình hô hấp. Khi số người trong phòng tăng, lượng CO₂ phát sinh thường tăng theo. Nếu lượng gió ngoài trời không thay đổi tương ứng, nồng độ CO₂ trong phòng có xu hướng tăng lên. Đây là cơ sở để CO₂ được sử dụng như một tín hiệu hỗ trợ đánh giá sự thay đổi tải người trong một số chiến lược thông gió.

Cảm biến CO₂ không trực tiếp đo lưu lượng gió tươi. Thiết bị cũng không xác định được tổng số người trong phòng một cách tuyệt đối. Nó chỉ đo nồng độ CO₂ tại vị trí lắp đặt. Bộ điều khiển sau đó sử dụng dữ liệu này cùng logic được lập trình để quyết định có cần thay đổi lượng gió ngoài trời hay không.

Trong hệ thống thực tế, tín hiệu cảm biến có thể được sử dụng để điều khiển Motorized Damper, VAV Box phục vụ gió tươi, quạt cấp hoặc các thiết bị khác tùy cấu hình. Một số hệ chỉ dùng cảm biến để giám sát và cảnh báo mà không điều khiển tự động.

Xem Thêm Điều Hòa Công Nghiệp VRV

Xem Thêm Điều Hòa Công Nghiệp Chiller

Xem Thêm Điều Hòa Công Nghiệp Packaged

CO2 trong không gian kín hình thành từ đâu?

Trong văn phòng, phòng họp, phòng đào tạo hoặc các không gian có người, CO₂ chủ yếu tăng do hoạt động hô hấp. Con người hấp thụ oxy và thải CO₂ ra môi trường. Tốc độ phát sinh phụ thuộc vào số người, mức độ hoạt động, độ tuổi, thể trạng và các yếu tố khác.

Khi một phòng có ít người, lượng CO₂ phát sinh thường thấp hơn so với khi phòng đông. Nếu lưu lượng gió ngoài trời giữ nguyên, nồng độ CO₂ trong phòng có thể thay đổi theo mật độ sử dụng. Đây là lý do các khu vực có tải người biến động mạnh thường phù hợp hơn với chiến lược điều khiển gió tươi theo nhu cầu.

Tuy nhiên, CO₂ không phải lúc nào cũng chỉ đến từ người. Một số không gian có thể có thiết bị đốt, quy trình sản xuất hoặc nguồn phát sinh CO₂ khác. Nếu sử dụng cảm biến CO₂ để suy luận mật độ người mà không xem xét những nguồn này, hệ điều khiển có thể đưa ra quyết định không phù hợp.

Vì vậy, trước khi triển khai CO₂-based DCV, cần hiểu rõ công năng và nguồn phát sinh CO₂ của khu vực.

Xem Thêm HVAC Xanh Là Gì? Xu Hướng Cho Công Trình Hiện Đại

Vì sao CO2 liên quan đến nhu cầu cấp gió tươi?

Gió tươi hay gió ngoài trời có nhiệm vụ pha loãng các chất ô nhiễm phát sinh trong không gian và bổ sung không khí từ bên ngoài theo yêu cầu thiết kế. Đối với CO₂ do người phát sinh, khi lượng gió ngoài trời tăng trong điều kiện các yếu tố khác không đổi, nồng độ CO₂ trong phòng thường có xu hướng giảm.

Ở một phòng họp, số người có thể thay đổi từ vài người đến đầy phòng trong cùng một ngày. Nếu hệ thống luôn cấp lượng gió ngoài trời tương ứng với mật độ người cực đại, một số thời điểm phòng sẽ nhận nhiều gió tươi hơn phần nhu cầu liên quan đến người. Điều này có thể làm tăng tải xử lý không khí ngoài trời.

Ngược lại, nếu lưu lượng được đặt thấp cố định và phòng bất ngờ đông người, thông gió có thể không phù hợp với tải sử dụng thực tế.

Cảm biến CO₂ giúp hệ điều khiển nhận biết sự thay đổi này một cách gián tiếp. Khi nồng độ tăng trong vùng điều khiển, hệ thống có thể tăng phần gió ngoài trời. Khi nồng độ giảm, hệ thống có thể giảm phần thông gió liên quan đến tải người trong phạm vi thiết kế.

Điểm quan trọng là CO₂ chỉ là một tín hiệu hỗ trợ điều khiển, không phải tiêu chí duy nhất để xác định toàn bộ lượng gió tươi.

CO2 có phải chỉ số chất lượng không khí trong nhà không?

CO₂ thường được nhắc đến cùng IAQ, nhưng không nên sử dụng CO₂ như thước đo tổng quát cho chất lượng không khí.

Một cảm biến CO₂ không cho biết trực tiếp nồng độ PM2.5, PM1, VOC, formaldehyde, khói, mùi hoặc bụi sản xuất. Một văn phòng có CO₂ thấp vẫn có thể bị ảnh hưởng bởi bụi mịn từ ngoài trời nếu hệ thống lọc không phù hợp. Một khu sản xuất có CO₂ ở mức thấp vẫn có thể tồn tại hơi dung môi hoặc bụi từ quy trình.

Vì vậy, câu nhận định “CO₂ thấp nghĩa là không khí sạch” là không chính xác về mặt kỹ thuật.

Cách hiểu phù hợp hơn là: trong những không gian mà con người là nguồn CO₂ chính, nồng độ CO₂ có thể cung cấp thông tin hữu ích về mối quan hệ giữa tải người và thông gió. Khi cần đánh giá IAQ đầy đủ, doanh nghiệp phải xem xét thêm các chất ô nhiễm liên quan đến công năng và nguồn phát sinh thực tế.

Xem Thêm Giải Mã Các Chỉ Số Hiệu Suất Năng Lượng HVAC

Demand-Controlled Ventilation – DCV là gì?

Demand-Controlled Ventilation – DCV là chiến lược điều chỉnh lượng thông gió theo nhu cầu thay đổi của không gian. Thay vì luôn duy trì phần gió tươi tương ứng với tải người cực đại, hệ thống có thể thay đổi lưu lượng trong phạm vi thiết kế theo tín hiệu đại diện cho mức sử dụng.

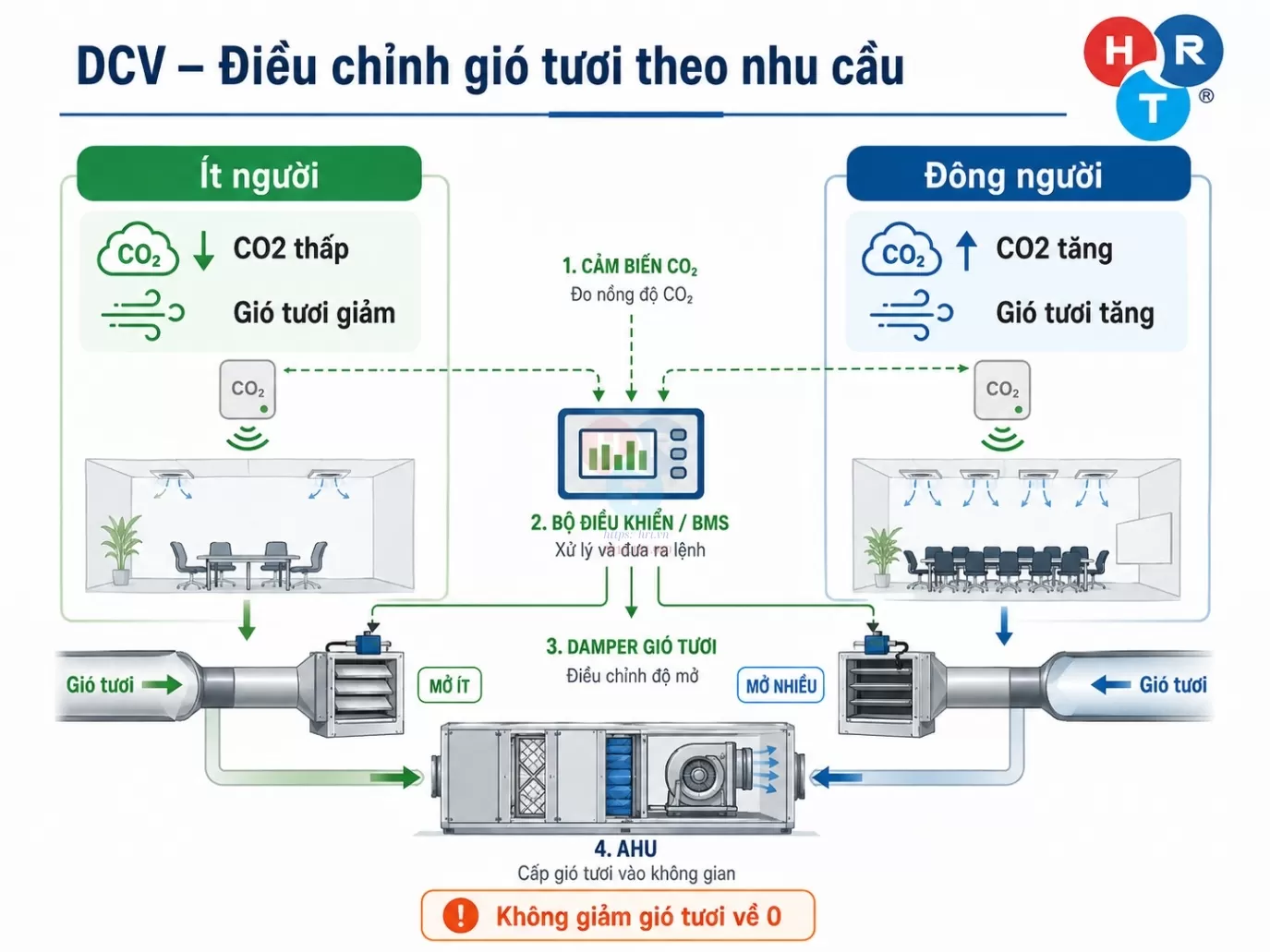

DCV điều chỉnh gió tươi theo nhu cầu

CO₂ là một trong những tín hiệu thường được dùng cho DCV trong các không gian có tải người biến động.

Chuỗi điều khiển cơ bản có thể hiểu như sau: cảm biến đo CO₂ trong không gian, sau đó gửi tín hiệu về controller hoặc BMS. Bộ điều khiển so sánh giá trị này với logic đã được thiết lập rồi gửi lệnh đến Motorized Damper, thiết bị VAV hoặc quạt để thay đổi lượng gió ngoài trời.

DCV không đồng nghĩa với việc hệ thống liên tục đóng mở hoàn toàn damper. Trong nhiều trường hợp, bộ điều khiển điều chỉnh theo từng mức hoặc liên tục trong khoảng từ lưu lượng tối thiểu đến lưu lượng tối đa đã được thiết kế.

Điều quan trọng là chiến lược DCV phải được xây dựng trên cơ sở lưu lượng tối thiểu, lưu lượng tối đa, công năng khu vực và yêu cầu thông gió, không chỉ dựa trên một giá trị CO₂ duy nhất.

Cảm biến CO2 điều khiển cấp gió tươi như thế nào?

Khi không gian có ít người và nồng độ CO₂ nằm trong vùng thấp của logic điều khiển, hệ thống có thể duy trì một mức gió ngoài trời tối thiểu được xác định theo thiết kế. Phần thông gió liên quan đến tải người có thể được giảm nếu chiến lược và tiêu chuẩn áp dụng cho phép.

Khi số người tăng, CO₂ trong không gian thường tăng. Bộ điều khiển nhận tín hiệu và có thể tăng độ mở của Motorized Damper hoặc tăng lưu lượng qua VAV Box phục vụ gió tươi. Với hệ sử dụng quạt biến tần, tốc độ quạt cũng có thể được điều chỉnh theo logic hệ thống.

Khi CO₂ tiếp tục tăng đến vùng điều khiển cao hơn, hệ thống có thể tăng thêm lượng gió ngoài trời nhưng vẫn trong giới hạn của thiết kế. Không nên viết rằng damper chắc chắn mở 100% khi CO₂ vượt một giá trị nào đó, bởi logic của từng dự án có thể khác nhau.

Tương tự, khi CO₂ giảm, lượng gió ngoài trời có thể được reset xuống. Tuy nhiên, mức giảm phải có giới hạn. Hệ thống không nên tự động đưa gió tươi về 0 nếu thiết kế vẫn yêu cầu một lượng thông gió cơ sở.

Xem Thêm HVAC tiết kiệm năng lượng: Cách tối ưu vận hành

Có thể giảm gió tươi về 0 khi CO2 thấp không?

Không nên mặc định CO₂ thấp thì có thể đóng hoàn toàn gió tươi.

Nhu cầu thông gió trong một không gian không chỉ đến từ con người. Vật liệu xây dựng, nội thất, thiết bị, hoạt động vệ sinh và những nguồn khác có thể phát sinh chất ô nhiễm ngay cả khi không gian ít người.

Trong phương pháp thiết kế thông gió, phần gió ngoài trời có thể bao gồm thành phần liên quan đến mật độ người và thành phần liên quan đến diện tích hoặc các nguồn không phụ thuộc số người. Vì vậy, chiến lược DCV thường chỉ điều chỉnh phần phù hợp với tải người thay vì loại bỏ toàn bộ thông gió.

Mức gió tươi tối thiểu phải được xác định theo hồ sơ thiết kế, tiêu chuẩn áp dụng và đặc điểm của từng không gian.

Nếu hệ điều khiển giảm quá mức chỉ vì CO₂ thấp, các chất ô nhiễm không liên quan đến người có thể không được pha loãng phù hợp. Đây là lý do DCV cần được thiết kế như một phần của hệ thống thông gió tổng thể chứ không chỉ là một cảm biến kết nối với damper.

CO2 bao nhiêu ppm thì cần tăng gió tươi?

Không có một giá trị ppm duy nhất có thể áp dụng cho mọi công trình.

Một trong những sai lầm phổ biến là sử dụng 1.000 ppm như ranh giới tuyệt đối giữa “không khí tốt” và “không khí kém”. Trên thực tế, giá trị CO₂ cần được diễn giải trong bối cảnh của từng không gian.

Setpoint điều khiển phụ thuộc vào CO₂ ngoài trời, mật độ người, mức độ hoạt động, lưu lượng thông gió thiết kế, loại không gian và chiến lược điều khiển. Nếu CO₂ ngoài trời thay đổi đáng kể, cùng một giá trị CO₂ trong nhà có thể tương ứng với điều kiện thông gió khác nhau.

Mức sinh CO₂ của người cũng không cố định. Một người ngồi làm việc tại văn phòng sẽ có mức phát sinh khác so với người đang vận động mạnh. Vì vậy, việc xây dựng setpoint không thể chỉ dựa vào số người trên bản vẽ.

Khi thiết kế DCV, cần xác định vùng điều khiển, minimum outdoor airflow và maximum outdoor airflow dựa trên cơ sở kỹ thuật của dự án. Không nên lấy một con số trên Internet rồi áp dụng đồng loạt cho văn phòng, phòng họp, nhà máy và các không gian khác nhau.

Xem Thêm HVAC Công Nghiệp: Thành Phần Và Cách Chọn Hệ Phù Hợp

Những khu vực nào phù hợp với CO2-based DCV?

Phòng họp là một ví dụ điển hình. Có thời điểm phòng không sử dụng, có lúc chỉ vài người, nhưng cũng có thời điểm đầy người. Sự thay đổi mật độ lớn khiến nhu cầu phần gió tươi liên quan đến người biến động đáng kể.

Văn phòng có mật độ sử dụng thay đổi theo thời gian cũng có thể phù hợp, đặc biệt khi hệ thống có khả năng điều chỉnh gió ngoài trời theo từng zone hoặc nhóm zone.

Phòng đào tạo, hội trường hoặc một số không gian thương mại có lượng người thay đổi lớn cũng là các ứng dụng có thể xem xét.

Tuy nhiên, CO₂-based DCV không phù hợp để đại diện cho mọi nguồn ô nhiễm. Trong nhà máy hoặc khu vực sản xuất, nhu cầu thông gió có thể chủ yếu đến từ bụi, hơi hóa chất, dung môi, khói, nhiệt hoặc quy trình sản xuất. Khi đó, CO₂ do người không phản ánh đúng tải ô nhiễm.

Ví dụ, một khu sản xuất chỉ có ít nhân viên nhưng máy móc phát sinh lượng lớn bụi hoặc hơi. CO₂ có thể thấp, nhưng nhu cầu hút khí thải và cấp bù vẫn cao. Nếu giảm gió chỉ dựa trên CO₂, hệ thống có thể không đáp ứng yêu cầu kiểm soát ô nhiễm.

Vì vậy, trước khi dùng DCV cần xác định nguồn ô nhiễm đang quyết định nhu cầu thông gió là gì.

Cảm biến CO2 nên đặt ở đâu?

Vị trí cảm biến ảnh hưởng trực tiếp đến tính đại diện của dữ liệu.

Với cảm biến trong phòng, vị trí cần phản ánh điều kiện tại occupied zone, tức khu vực người sử dụng thực sự hoạt động. Không nên đặt cảm biến ngay cạnh miệng cấp gió vì luồng không khí vừa được cấp vào có thể làm giá trị đo thấp hơn điều kiện chung trong phòng.

Tương tự, không nên đặt ở vị trí người có thể thở trực tiếp vào cảm biến trong thời gian dài. Khí thở ra chứa nồng độ CO₂ cao hơn nhiều so với không khí phòng và có thể làm số liệu tăng cục bộ.

Các vị trí bị ảnh hưởng mạnh bởi cửa ra vào, cửa sổ, gió tươi trực tiếp hoặc khu vực chết về lưu thông không khí cũng cần được cân nhắc.

Một câu hỏi khác là liệu một cảm biến có thể đại diện cho nhiều phòng hay không. Không nên mặc định như vậy. Trong hệ nhiều zone, nồng độ trên đường hồi chung có thể là giá trị pha trộn từ nhiều khu vực. Nó không cho biết chính xác zone nào đông người và zone nào ít người.

Nếu mục tiêu là điều khiển gió tươi theo từng zone, vị trí và số lượng cảm biến phải được xác định phù hợp với cấu trúc hệ thống.

Xem Thêm Bảo Trì Hệ Thống HVAC Giải Pháp Toàn Diện Cho Doanh Nghiệp

Những thông số cần lưu ý khi chọn cảm biến CO2 HVAC

Khi lựa chọn cảm biến, cần xem xét dải đo trước tiên. Dải đo phải phù hợp với môi trường dự kiến sử dụng. Dùng một sensor có dải không phù hợp có thể ảnh hưởng độ phân giải hoặc khả năng xử lý các giá trị trong thực tế.

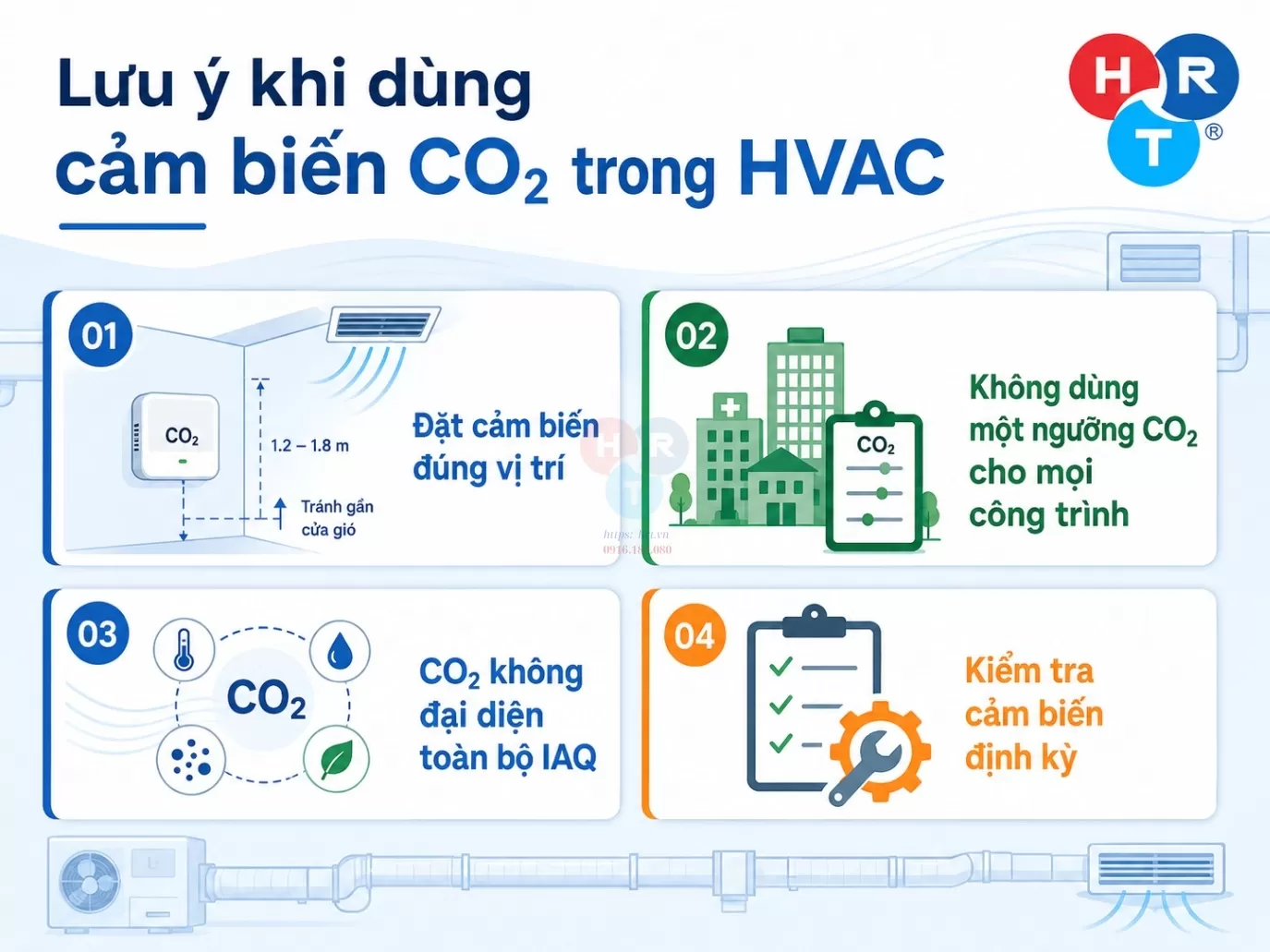

Lưu ý khi dùng cảm biến CO2 trong HVAC

Độ chính xác là thông số quan trọng vì sai số cảm biến được truyền trực tiếp vào hệ điều khiển. Nếu sensor liên tục đọc thấp hơn thực tế, hệ thống có thể điều chỉnh gió ngoài trời thấp hơn logic dự kiến. Nếu đọc cao, damper hoặc quạt có thể hoạt động nhiều hơn cần thiết.

Độ ổn định theo thời gian cũng cần được xem xét. Cảm biến có thể xuất hiện drift trong quá trình sử dụng. Vì vậy, nhà vận hành cần kiểm tra yêu cầu hiệu chuẩn và bảo trì theo hướng dẫn của nhà sản xuất.

Thời gian đáp ứng cũng ảnh hưởng đến DCV. Nếu cảm biến phản hồi quá chậm so với mức thay đổi tải người, hệ thống điều khiển có thể phản ứng muộn.

Về kết nối, cảm biến có thể cung cấp tín hiệu analog hoặc giao tiếp truyền thông tùy model. Không nên mặc định mọi cảm biến đều hỗ trợ BACnet, Modbus hay bất kỳ giao thức nào khác. Việc lựa chọn phải bảo đảm tương thích với DDC, PLC hoặc BMS hiện hữu.

Điều kiện nhiệt độ và độ ẩm tại vị trí lắp cũng cần nằm trong phạm vi làm việc của thiết bị.

Sai số cảm biến CO2 ảnh hưởng đến HVAC như thế nào?

Một hệ DCV chỉ có thể điều khiển đúng khi dữ liệu đầu vào đủ tin cậy.

Nếu cảm biến đọc thấp hơn thực tế, controller có thể hiểu rằng khu vực đang ít người hoặc thông gió đang tốt hơn thực tế. Khi đó, lượng gió tươi được điều chỉnh có thể thấp hơn mức mà logic ban đầu yêu cầu.

Ngược lại, nếu cảm biến đọc cao hơn, hệ thống có thể tăng độ mở damper hoặc tăng lưu lượng không cần thiết. Trong điều kiện thời tiết nóng ẩm, lượng gió ngoài trời tăng thêm cũng làm hệ thống phải xử lý nhiều tải nhiệt và tải ẩm hơn.

Sensor drift là vấn đề cần lưu ý khi hệ thống vận hành trong thời gian dài. Một sai lệch nhỏ nhưng kéo dài có thể làm điểm điều khiển bị lệch mà đội vận hành không dễ nhận ra.

Vì vậy, dữ liệu CO₂ nên được theo dõi theo xu hướng và đối chiếu định kỳ với thiết bị đo phù hợp khi cần thiết. Không nên chỉ nhìn giá trị trên BMS và mặc định sensor luôn chính xác.

Cảm biến CO2 và BMS liên quan thế nào?

Trong một hệ thống có BMS, cảm biến CO₂ có thể gửi dữ liệu về hệ quản lý để hiển thị, lưu lịch sử và tham gia logic điều khiển.

BMS có thể hiển thị CO₂ theo từng zone, giúp đội vận hành quan sát sự thay đổi theo giờ, lịch sử sử dụng và trạng thái của hệ cấp gió tươi. Khi giá trị vượt vùng kiểm soát được thiết kế, hệ thống có thể phát cảnh báo hoặc thực hiện trình tự điều khiển.

Tín hiệu CO₂ có thể được dùng để điều chỉnh Motorized Damper. Tuy nhiên, BMS không nên chỉ ra lệnh mở damper mà không xem trạng thái thực tế. Nếu actuator bị lỗi, damper kẹt hoặc đường gió bị cản, lệnh trên màn hình không đồng nghĩa lưu lượng ngoài trời đã tăng.

Trend dữ liệu rất hữu ích để phát hiện bất thường. Ví dụ, nếu CO₂ tăng liên tục dù BMS hiển thị damper đã mở nhiều, đội kỹ thuật cần kiểm tra damper thực tế, quạt, ống gió, lưu lượng, cảm biến và lập trình điều khiển.

Quan trọng hơn, BMS và dữ liệu CO₂ không thay thế phép đo lưu lượng gió tươi. Khi cần xác nhận hệ thống có đạt thiết kế hay không, vẫn cần đo dòng khí bằng phương pháp phù hợp.

Cảm biến CO2 có giúp tiết kiệm năng lượng HVAC không?

Xử lý gió ngoài trời có thể tạo ra tải đáng kể cho HVAC. Không khí bên ngoài cần được làm lạnh, khử ẩm, sưởi hoặc lọc tùy điều kiện khí hậu và chế độ vận hành. Quạt cũng cần năng lượng để đưa lượng không khí này qua hệ thống.

Nếu một phòng được thiết kế cho tải người cao nhưng phần lớn thời gian chỉ sử dụng ở mật độ thấp, luôn cấp phần gió ngoài trời theo tải cực đại có thể làm hệ thống xử lý nhiều không khí hơn nhu cầu liên quan đến người.

DCV có thể giúp giảm tình trạng này bằng cách điều chỉnh phần thông gió phù hợp theo mức sử dụng thực tế.

Tuy nhiên, không nên khẳng định cảm biến CO₂ chắc chắn giúp tiết kiệm một tỷ lệ điện cố định. Hiệu quả phụ thuộc vào mật độ người, mức biến động tải, điều kiện khí hậu, thời gian vận hành, cấu hình AHU, hệ điều khiển và khả năng điều chỉnh thực tế.

Một phòng luôn đầy người trong suốt thời gian vận hành có thể không có nhiều cơ hội giảm phần gió theo tải người. Ngược lại, không gian có mật độ biến động lớn có thể có tiềm năng khác.

Mục tiêu của DCV không phải giảm thông gió bằng mọi giá. Việc tối ưu năng lượng phải được thực hiện đồng thời với duy trì yêu cầu thông gió và IAQ.

Những lỗi thường gặp khi ứng dụng cảm biến CO2 trong HVAC

Lỗi phổ biến đầu tiên là dùng 1.000 ppm như một ngưỡng tuyệt đối. Việc này bỏ qua CO₂ ngoài trời, mức hoạt động, công năng và chiến lược thiết kế.

Lỗi thứ hai là giảm gió tươi về 0 khi phòng ít người. Cách làm này có thể bỏ qua thành phần thông gió liên quan đến diện tích và các nguồn ô nhiễm không phải do người.

Lỗi thứ ba là đặt cảm biến ngay gần miệng cấp gió. Số liệu nhận được có thể không phản ánh nồng độ trung bình trong khu vực sử dụng.

Một lỗi khác là dùng một cảm biến duy nhất cho quá nhiều zone. Trong hệ thống nhiều phòng, tải người có thể phân bố rất khác nhau. Giá trị trung bình trên đường hồi chung không cho biết chính xác nhu cầu từng phòng.

Không kiểm tra CO₂ ngoài trời khi chiến lược điều khiển dựa trên chênh lệch indoor – outdoor cũng có thể gây sai lệch.

Cảm biến không được kiểm tra hoặc hiệu chuẩn theo yêu cầu có thể drift. Khi đó, hệ thống vẫn hoạt động nhưng logic điều khiển đã dựa trên dữ liệu không chính xác.

Một lỗi quan trọng khác là chỉ điều khiển damper mà không xác nhận lưu lượng. Damper mở 50% không đồng nghĩa lưu lượng ngoài trời bằng 50% lưu lượng cực đại. Quan hệ giữa độ mở và lưu lượng còn phụ thuộc chênh áp và hệ thống ống gió.

Cuối cùng, không nên dùng CO₂ để đại diện cho bụi, VOC, mùi hoặc ô nhiễm quy trình. Những thông số này cần phương pháp kiểm soát riêng.

Khi nào cần kiểm tra hoặc tối ưu hệ thống CO2-based DCV?

Cần kiểm tra khi CO₂ thường xuyên tăng trong các khu vực đông người dù hệ thống được thiết kế có DCV. Nguyên nhân có thể nằm ở sensor, damper, quạt, lưu lượng gió tươi hoặc logic điều khiển.

Ngược lại, nếu CO₂ luôn thấp nhưng quạt gió tươi hoặc damper vẫn hoạt động ở mức cao trong những thời điểm ít người, có thể cần xem lại logic DCV, nhưng không được giảm thông gió nếu chưa xác nhận lưu lượng tối thiểu và yêu cầu thiết kế.

Khi BMS hiển thị giá trị CO₂ bất thường, cần đối chiếu cảm biến trước khi thay đổi setpoint.

Nếu damper không phản ứng khi CO₂ thay đổi, cần kiểm tra actuator, controller, wiring hoặc giao tiếp BMS.

Khi công trình thay đổi mật độ người hoặc công năng, logic cũ có thể không còn phù hợp. Một khu vực văn phòng chuyển thành phòng họp chẳng hạn sẽ có đặc điểm tải người khác trước.

Sau khi cải tạo AHU, quạt hoặc tuyến gió tươi, cũng cần đánh giá lại điều khiển CO₂ vì đặc tính lưu lượng của hệ thống đã có thể thay đổi.

HRT tiếp cận cảm biến CO2 và cấp gió tươi theo hướng nào?

Với HRT, cảm biến CO₂ cần được xem như một phần của hệ thống AHU – gió tươi – điều khiển tự động, không phải một thiết bị độc lập có thể giải quyết toàn bộ vấn đề thông gió.

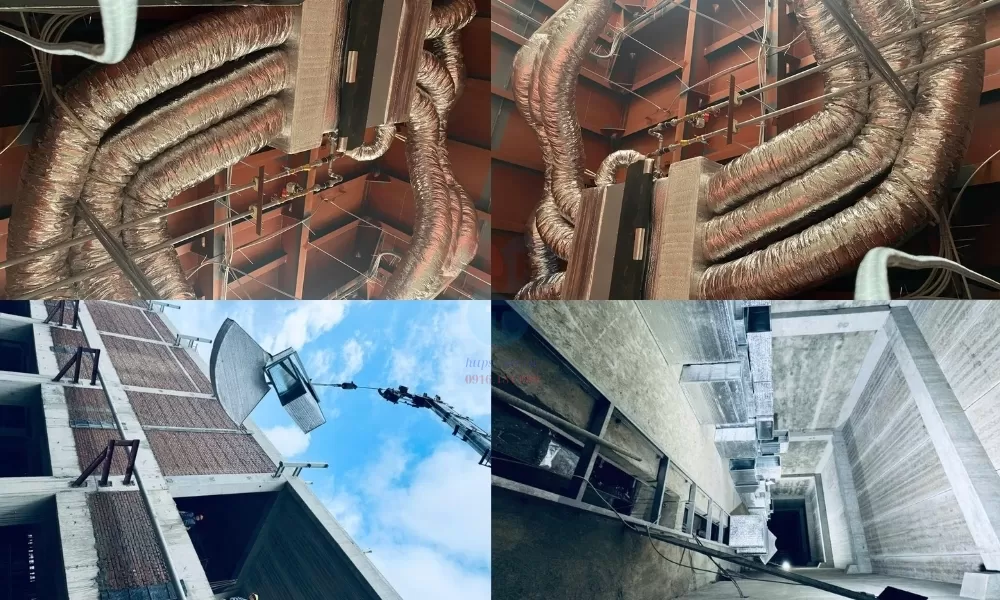

HRT thi công dự án hệ thống điều hòa

Khi hệ thống có CO₂ cao hoặc gió tươi không ổn định, cần xem xét công năng khu vực, mật độ sử dụng, AHU, quạt, Motorized Damper, đường gió, BMS, cảm biến và lưu lượng thực tế.

Không nên đặt setpoint chỉ dựa trên một con số chung. Logic phải phù hợp với thiết kế và điều kiện sử dụng của từng công trình. Nếu dữ liệu sensor cho thấy bất thường, cần kiểm tra cả cảm biến lẫn hệ thống cơ khí phía sau.

Trong phạm vi dịch vụ đã cung cấp, HRT hoạt động với các hạng mục VRV/VRF, Chiller, AHU, FCU, điều hòa công nghiệp, điều hòa nhà xưởng, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động, giải pháp tiết kiệm năng lượng, bảo trì, bảo dưỡng, cải tạo và tối ưu hệ thống HVAC.

Với hệ DCV, các hạng mục liên quan trực tiếp thường là AHU, cấp gió tươi, Motorized Damper, quạt, điều khiển tự động và tối ưu vận hành HVAC. Nếu hệ thống có BMS, dữ liệu CO₂ có thể được sử dụng cùng các thông số khác để đánh giá tình trạng vận hành.

HRT không nên cam kết mức tiết kiệm năng lượng hoặc một setpoint CO₂ cụ thể khi chưa khảo sát. Hiệu quả phụ thuộc vào tải người, thời gian sử dụng, thiết kế hệ thống, điều kiện khí hậu và khả năng điều khiển của từng công trình.

Với tinh thần Hiểu Đúng – Rõ Ràng – Tận Tâm, HRT hướng đến việc giúp doanh nghiệp đánh giá đúng nhu cầu gió tươi, kiểm tra hiện trạng điều khiển và lựa chọn phương án phù hợp với hệ thống thực tế.

Kết luận

Cảm biến CO2 trong HVAC là công cụ hữu ích để hỗ trợ điều khiển gió tươi theo nhu cầu người sử dụng, đặc biệt tại những khu vực có mật độ người thay đổi lớn. Khi tích hợp với AHU, Motorized Damper, VAV hoặc BMS, tín hiệu CO₂ có thể trở thành một đầu vào của chiến lược Demand-Controlled Ventilation, giúp hệ thống điều chỉnh phần thông gió liên quan đến tải người thay vì luôn vận hành theo mức cực đại.

Tuy nhiên, CO₂ không đại diện cho toàn bộ IAQ và không thể sử dụng một ngưỡng ppm duy nhất cho mọi công trình. Lưu lượng gió tươi tối thiểu, setpoint và trình tự điều khiển cần được xác định theo thiết kế, tiêu chuẩn áp dụng, mật độ người, CO₂ ngoài trời và các nguồn ô nhiễm thực tế.

Khi hệ thống có dấu hiệu CO₂ cao, gió tươi không đủ hoặc BMS điều khiển không ổn định, doanh nghiệp cần kiểm tra cả dữ liệu cảm biến và lưu lượng thực tế thay vì chỉ thay đổi setpoint.

Nếu doanh nghiệp cần kiểm tra, bảo trì, cải tạo hoặc tối ưu hệ thống AHU, thông gió, cấp gió tươi và điều khiển tự động, HRT có thể khảo sát hiện trạng và đề xuất phương án theo điều kiện vận hành thực tế của công trình.

Thông tin liên hệ

Công Ty Điều Hòa Thông Gió HRT
Địa chỉ: Số 9TT7 Đường Foresa 7A, KĐT Sinh Thái Tasco, Phường Xuân Phương, TP Hà Nội, Việt Nam
Hotline: 0916 181 080
Email: CEO@hrt.vn

Câu hỏi thường gặp về cảm biến CO2 trong HVAC

Cảm biến CO2 trong HVAC có tác dụng gì?

Cảm biến CO₂ đo nồng độ carbon dioxide trong không gian và có thể cung cấp tín hiệu cho hệ thống điều khiển để giám sát hoặc điều chỉnh lượng gió ngoài trời theo chiến lược đã được thiết kế.

CO2 cao có nghĩa là chất lượng không khí kém không?

Không thể đánh giá toàn bộ chất lượng không khí chỉ bằng CO₂. CO₂ có thể cung cấp thông tin hữu ích về tải người và thông gió trong điều kiện phù hợp, nhưng không phản ánh trực tiếp bụi mịn, VOC, mùi và mọi chất ô nhiễm khác.

CO2 bao nhiêu ppm thì cần tăng gió tươi?

Không có một giá trị áp dụng chung cho mọi công trình. Setpoint cần được xác định dựa trên thiết kế, CO₂ ngoài trời, mật độ người, mức độ hoạt động, loại không gian và chiến lược DCV.

CO2 thấp có thể đóng hoàn toàn gió tươi không?

Không nên mặc định như vậy. Hệ thống có thể vẫn cần một lưu lượng gió ngoài trời tối thiểu để xử lý các nguồn ô nhiễm không liên quan đến số người.

DCV là gì?

Demand-Controlled Ventilation là chiến lược điều chỉnh lượng thông gió theo nhu cầu thay đổi của không gian thay vì luôn duy trì phần gió ngoài trời theo tải người cực đại.

Một cảm biến CO2 có thể dùng cho cả tầng không?

Không nên mặc định. Nếu tầng gồm nhiều zone có mật độ người khác nhau, một cảm biến chung có thể không phản ánh được nhu cầu của từng khu vực. Số lượng và vị trí cảm biến cần theo cấu trúc hệ thống và mục tiêu điều khiển.

Cảm biến CO2 có kết nối được BMS không?

Có thể nếu model cảm biến và hệ điều khiển hỗ trợ tín hiệu hoặc giao thức tương thích. Cần kiểm tra tài liệu kỹ thuật của cảm biến và BMS cụ thể.

BMS hiển thị CO2 có thay thế đo lưu lượng gió tươi không?

Không. CO₂ và lưu lượng gió ngoài trời là hai thông số khác nhau. Khi cần xác nhận hệ thống đạt lưu lượng thiết kế, vẫn phải đo dòng khí bằng phương pháp phù hợp.

DCV có giúp tiết kiệm năng lượng không?

DCV có thể hỗ trợ giảm phần gió ngoài trời không cần thiết khi mật độ người thấp hơn thiết kế cực đại. Tuy nhiên, mức tiết kiệm phụ thuộc vào loại công trình, thời gian sử dụng, tải người, khí hậu và cấu hình HVAC nên không thể áp dụng một tỷ lệ cố định cho mọi hệ thống.
