Trong một hệ thống HVAC, các thiết bị như Chiller, AHU, FCU, quạt hay đường ống thường được chú trọng vì ảnh hưởng trực tiếp đến khả năng làm mát và thông gió. Tuy nhiên, bảo ôn HVAC cũng là một hạng mục quan trọng quyết định hiệu quả truyền nhiệt, mức tiêu thụ năng lượng và sự ổn định của toàn bộ hệ thống. Nếu lớp bảo ôn không được lựa chọn hoặc thi công đúng kỹ thuật, hệ thống có thể xảy ra hiện tượng thất thoát nhiệt, ngưng tụ hơi nước, gia tăng chi phí vận hành và làm giảm tuổi thọ của thiết bị. Bài viết dưới đây được đội ngũ HRT biên soạn nhằm giúp doanh nghiệp hiểu rõ khái niệm, nguyên lý hoạt động, vai trò của bảo ôn và những yếu tố cần lưu ý trong quá trình thiết kế, thi công và vận hành hệ thống HVAC.

Bảo ôn HVAC là gì?

Khái niệm bảo ôn HVAC

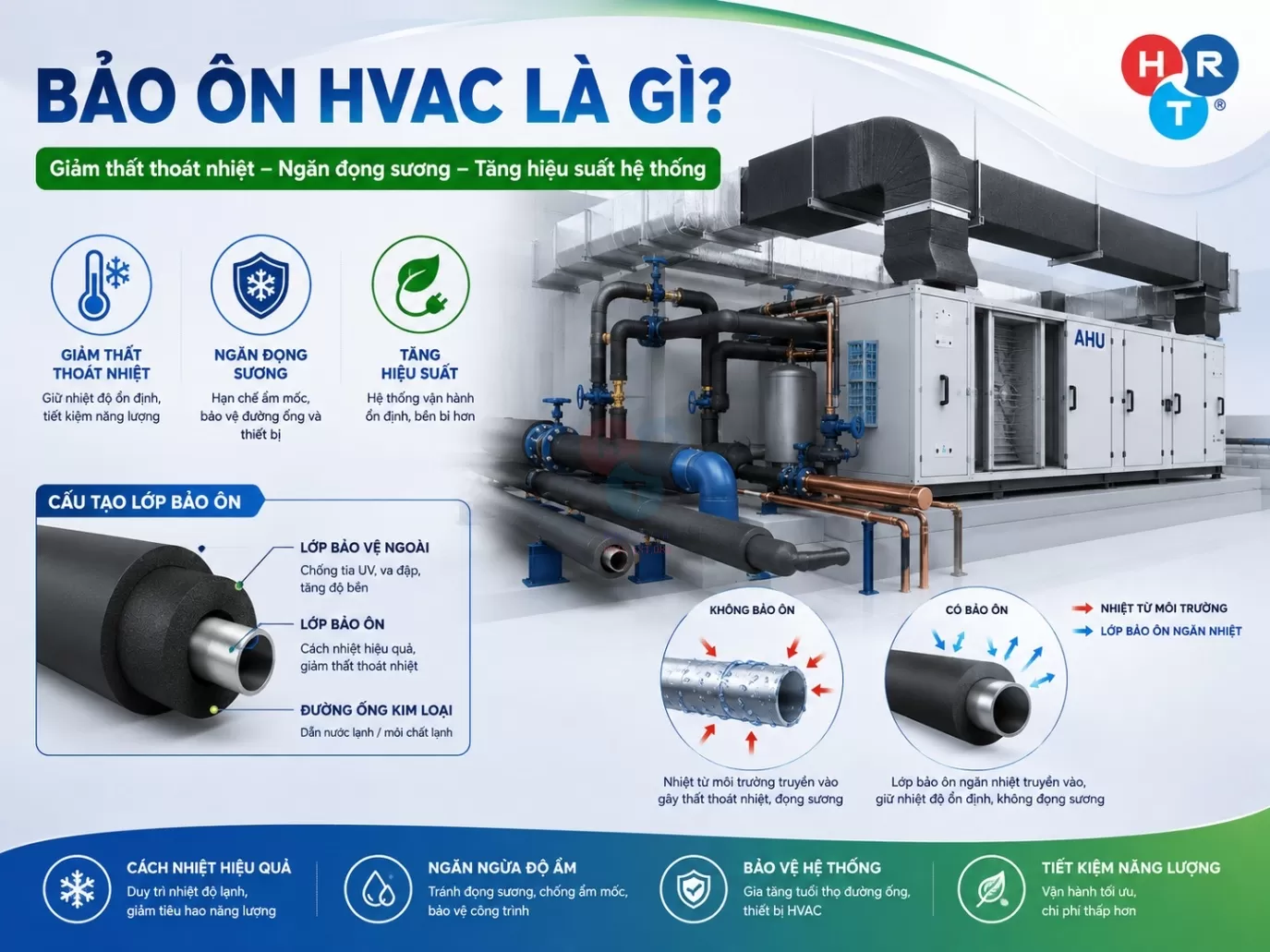

Bảo ôn HVAC là gì

Bảo ôn HVAC là lớp vật liệu cách nhiệt được bao bọc bên ngoài đường ống, thiết bị hoặc một số bộ phận của hệ thống sưởi, thông gió và điều hòa không khí (Heating, Ventilation and Air Conditioning). Mục đích của lớp bảo ôn là hạn chế sự trao đổi nhiệt giữa môi chất bên trong và môi trường bên ngoài, đồng thời kiểm soát hiện tượng ngưng tụ hơi nước trên bề mặt thiết bị khi nhiệt độ vận hành thấp hơn nhiệt độ môi trường.

Trong thực tế, lớp bảo ôn được sử dụng trên nhiều hạng mục khác nhau như đường ống nước lạnh, đường ống nước nóng, đường ống môi chất lạnh, một số loại ống gió, hộp gió, AHU, FCU và các phụ kiện liên quan. Tùy theo đặc điểm của từng hệ thống, yêu cầu vận hành và điều kiện môi trường, kỹ sư sẽ lựa chọn loại vật liệu, chiều dày và phương pháp thi công bảo ôn phù hợp.

Bảo ôn không phải là một hạng mục mang tính bổ sung mà là một phần trong thiết kế tổng thể của hệ thống HVAC. Việc lựa chọn đúng vật liệu và thi công đúng kỹ thuật góp phần duy trì điều kiện vận hành theo thiết kế, đồng thời hạn chế những ảnh hưởng bất lợi do nhiệt độ và độ ẩm của môi trường gây ra.

Mục đích của bảo ôn trong hệ thống HVAC

Mục tiêu đầu tiên của bảo ôn là giảm sự truyền nhiệt không mong muốn. Đối với các đường ống nước lạnh hoặc đường ống môi chất lạnh, lớp bảo ôn giúp hạn chế lượng nhiệt từ môi trường xâm nhập vào môi chất bên trong. Điều này giúp môi chất duy trì nhiệt độ gần với giá trị thiết kế trong suốt quá trình vận chuyển đến khu vực sử dụng.

Ngược lại, đối với các hệ thống nước nóng hoặc các đường ống vận chuyển môi chất có nhiệt độ cao, bảo ôn giúp giảm lượng nhiệt thất thoát ra môi trường. Nhờ đó, hệ thống có thể duy trì hiệu quả truyền nhiệt và hạn chế việc thiết bị phải hoạt động nhiều hơn để bù lại phần năng lượng bị mất.

Một vai trò quan trọng khác của bảo ôn là ngăn ngừa hiện tượng ngưng tụ hơi nước trên bề mặt đường ống hoặc thiết bị lạnh. Khi nhiệt độ bề mặt thấp hơn nhiệt độ điểm sương của không khí xung quanh, hơi nước sẽ ngưng tụ thành các giọt nước. Nếu hiện tượng này diễn ra liên tục, nước có thể nhỏ xuống trần, tường hoặc sàn, gây ảnh hưởng đến vật liệu xây dựng, thiết bị điện và điều kiện vệ sinh của công trình.

Ngoài ra, lớp bảo ôn còn góp phần bảo vệ bề mặt thiết bị khỏi tác động trực tiếp của môi trường, hạn chế sự thay đổi nhiệt độ đột ngột và hỗ trợ duy trì sự ổn định trong quá trình vận hành của hệ thống HVAC.

Xem Thêm Điều Hòa Công Nghiệp VRV

Xem Thêm Điều Hòa Công Nghiệp Chiller

Xem Thêm Điều Hòa Công Nghiệp Packaged

Nguyên lý hoạt động của lớp bảo ôn

Hạn chế truyền nhiệt giữa môi chất và môi trường

Để hiểu rõ vai trò của bảo ôn, trước hết cần xem xét nguyên lý truyền nhiệt trong hệ thống HVAC. Theo quy luật vật lý, nhiệt luôn có xu hướng truyền từ nơi có nhiệt độ cao sang nơi có nhiệt độ thấp thông qua các cơ chế dẫn nhiệt, đối lưu và bức xạ nhiệt.

Ví dụ, trong một hệ thống nước lạnh, nhiệt độ nước có thể chỉ ở mức từ khoảng 6 đến 12°C, trong khi nhiệt độ môi trường xung quanh có thể lên tới 30°C hoặc cao hơn. Nếu đường ống không được bảo ôn hoặc lớp bảo ôn không đạt yêu cầu, nhiệt từ môi trường sẽ liên tục truyền vào đường ống. Khi đó, nhiệt độ của nước lạnh sẽ tăng lên trong quá trình vận chuyển, làm giảm hiệu quả làm lạnh tại khu vực sử dụng.

Lớp bảo ôn được chế tạo từ các vật liệu có hệ số dẫn nhiệt thấp. Khi bao phủ bên ngoài đường ống hoặc thiết bị, vật liệu này tạo thành một lớp cản trở quá trình truyền nhiệt, giúp giảm lượng nhiệt trao đổi giữa môi chất và môi trường. Mặc dù không thể loại bỏ hoàn toàn sự truyền nhiệt, lớp bảo ôn có thể giảm đáng kể tốc độ truyền nhiệt nếu được lựa chọn và thi công phù hợp.

Kiểm soát hiện tượng ngưng tụ hơi nước

Một trong những nguyên nhân phổ biến gây hư hỏng lớp trần, tường hoặc sàn trong các công trình sử dụng điều hòa trung tâm là hiện tượng đọng sương trên bề mặt đường ống lạnh.

Không khí luôn chứa một lượng hơi nước nhất định. Khi bề mặt của đường ống hoặc thiết bị có nhiệt độ thấp hơn nhiệt độ điểm sương của không khí, hơi nước sẽ chuyển từ trạng thái khí sang trạng thái lỏng và hình thành các giọt nước trên bề mặt.

Nếu lớp bảo ôn được thiết kế với chiều dày phù hợp và thi công kín khít, nhiệt độ bề mặt ngoài của lớp bảo ôn sẽ cao hơn nhiệt độ điểm sương của môi trường. Khi đó, hơi nước sẽ không ngưng tụ trên bề mặt, góp phần giữ cho khu vực lắp đặt luôn khô ráo và hạn chế nguy cơ hư hỏng vật liệu xung quanh.

Ngược lại, nếu lớp bảo ôn bị rách, bong mối nối hoặc thấm nước, khả năng cách nhiệt sẽ suy giảm đáng kể. Những vị trí này thường trở thành điểm phát sinh đọng sương cục bộ và cần được kiểm tra, xử lý kịp thời để tránh ảnh hưởng đến toàn bộ hệ thống.

Giảm tác động của điều kiện môi trường

Bên cạnh chức năng cách nhiệt, bảo ôn còn giúp giảm ảnh hưởng của các yếu tố môi trường như nhiệt độ, độ ẩm và bức xạ nhiệt đối với hệ thống HVAC.

Đối với các đường ống hoặc thiết bị lắp đặt ngoài trời, lớp bảo ôn thường được kết hợp với lớp bảo vệ bên ngoài như tôn mỏng, nhôm hoặc vật liệu chuyên dụng nhằm hạn chế tác động của tia UV, mưa, gió và các yếu tố cơ học. Lớp bảo vệ này không thay thế chức năng cách nhiệt nhưng góp phần duy trì độ bền của vật liệu bảo ôn trong quá trình sử dụng.

Trong các khu vực có độ ẩm cao, việc thi công kín các mối nối và bảo vệ lớp bảo ôn khỏi nước xâm nhập cũng là yếu tố quan trọng. Khi vật liệu cách nhiệt bị thấm nước, hệ số dẫn nhiệt có thể tăng lên, làm giảm hiệu quả cách nhiệt và ảnh hưởng đến khả năng vận hành của hệ thống.

Xem Thêm HVAC Xanh Là Gì? Xu Hướng Cho Công Trình Hiện Đại

Vì sao bảo ôn ảnh hưởng đến hiệu suất hệ thống HVAC?

Giảm tổn thất nhiệt trên toàn hệ thống

Hiệu suất của một hệ thống HVAC không chỉ phụ thuộc vào công suất của thiết bị mà còn chịu ảnh hưởng bởi khả năng truyền tải năng lượng từ nguồn đến khu vực sử dụng.

Trong hệ thống nước lạnh, nếu đường ống bị thất thoát nhiệt trên suốt tuyến vận chuyển, nhiệt độ nước khi đến AHU hoặc FCU sẽ cao hơn giá trị thiết kế. Điều này khiến khả năng trao đổi nhiệt của dàn coil giảm xuống, ảnh hưởng đến hiệu quả làm lạnh không gian.

Đối với hệ thống nước nóng hoặc các đường ống có nhiệt độ cao, nhiệt lượng thất thoát ra môi trường cũng làm giảm hiệu quả sử dụng năng lượng. Khi đó, nguồn cấp nhiệt phải hoạt động nhiều hơn để bù đắp phần nhiệt lượng bị mất.

Việc sử dụng lớp bảo ôn phù hợp giúp giảm lượng nhiệt trao đổi không mong muốn, góp phần duy trì điều kiện vận hành gần với thông số thiết kế và hỗ trợ hệ thống hoạt động ổn định hơn.

Giúp thiết bị vận hành trong điều kiện thiết kế

Các thiết bị như Chiller, AHU, FCU hay hệ thống VRF đều được thiết kế để làm việc trong những điều kiện nhiệt độ và lưu lượng nhất định. Khi nhiệt độ môi chất thay đổi do thất thoát nhiệt trên đường ống, các thiết bị này có thể phải hoạt động với tải lớn hơn để đáp ứng nhu cầu làm mát hoặc sưởi ấm.

Trong thời gian dài, việc vận hành liên tục ở điều kiện không tối ưu có thể làm gia tăng thời gian hoạt động của hệ thống và ảnh hưởng đến hiệu quả sử dụng năng lượng. Ngược lại, khi lớp bảo ôn được lựa chọn và thi công đúng kỹ thuật, nhiệt độ môi chất được duy trì ổn định hơn, tạo điều kiện để các thiết bị vận hành theo đúng thông số thiết kế ban đầu.

Những vị trí cần bảo ôn trong hệ thống HVAC

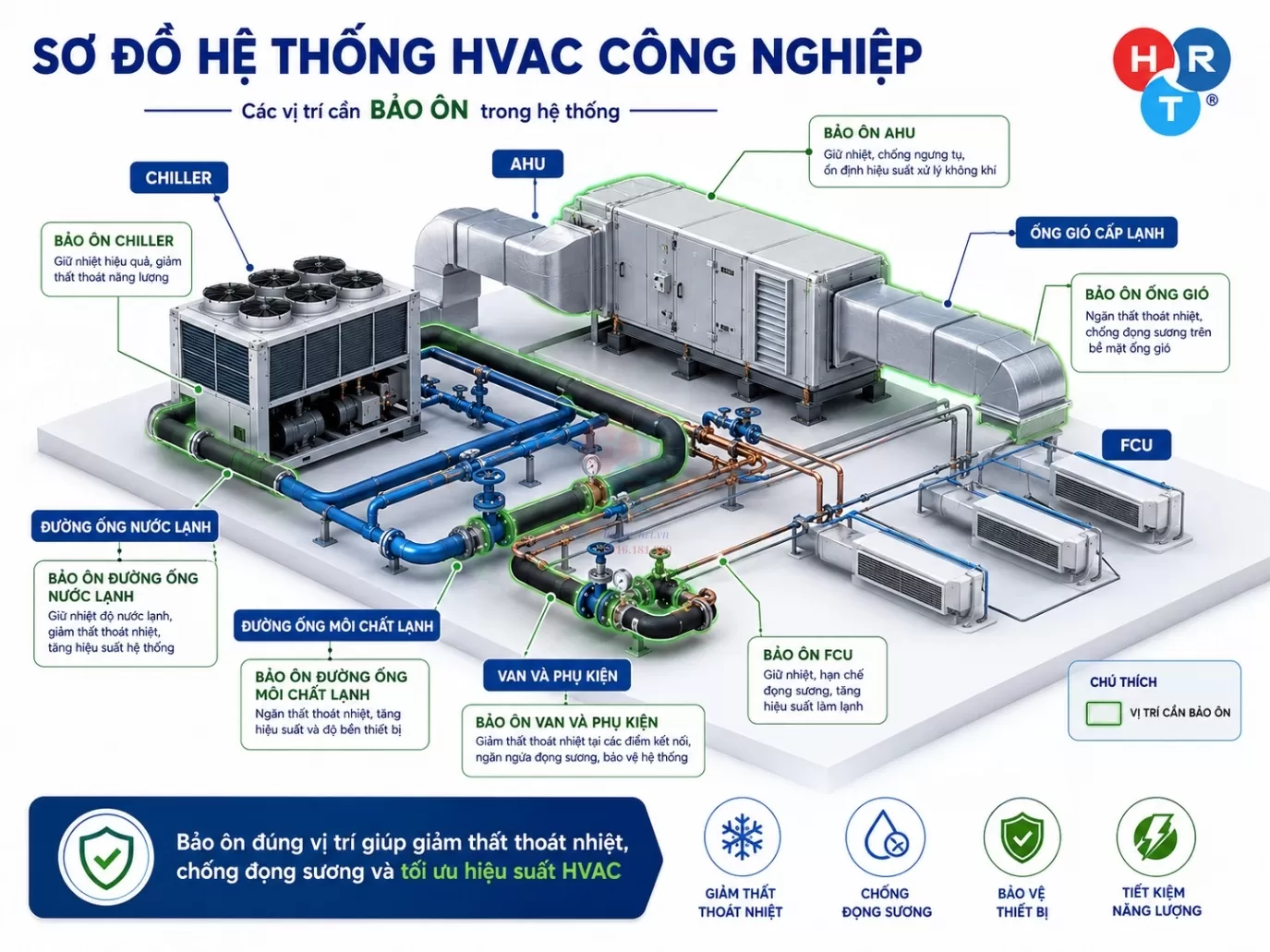

Những vị trí cần bảo ôn trong hệ thống

Trong hệ thống HVAC, không phải mọi đường ống hay thiết bị đều cần được bảo ôn giống nhau. Việc áp dụng bảo ôn phụ thuộc vào chức năng của từng hạng mục, nhiệt độ môi chất, điều kiện môi trường và yêu cầu thiết kế. Khi xác định đúng vị trí cần cách nhiệt và lựa chọn vật liệu phù hợp, hệ thống có thể duy trì hiệu quả truyền nhiệt, hạn chế tổn thất năng lượng và giảm nguy cơ phát sinh các sự cố trong quá trình vận hành.

Bảo ôn đường ống nước lạnh

Đường ống nước lạnh là hạng mục gần như luôn phải được bảo ôn trong các hệ thống điều hòa trung tâm sử dụng Chiller hoặc bơm nhiệt. Nước lạnh thường được cấp đến AHU hoặc FCU với nhiệt độ thấp hơn đáng kể so với môi trường xung quanh. Nếu đường ống không có lớp bảo ôn phù hợp, nhiệt từ môi trường sẽ truyền vào nước lạnh trong suốt quá trình lưu thông, làm tăng nhiệt độ của môi chất trước khi đến dàn trao đổi nhiệt.

Sự gia tăng nhiệt độ này khiến hiệu quả làm lạnh giảm xuống và có thể làm thiết bị phải vận hành lâu hơn để đáp ứng tải lạnh của công trình. Ngoài ra, bề mặt đường ống không được bảo ôn còn dễ xuất hiện hiện tượng ngưng tụ hơi nước khi nhiệt độ bề mặt thấp hơn điểm sương của không khí. Nước ngưng có thể nhỏ xuống trần, tường hoặc sàn, ảnh hưởng đến vật liệu hoàn thiện và làm tăng nguy cơ ẩm mốc trong khu vực lắp đặt.

Vì vậy, lớp bảo ôn của đường ống nước lạnh cần được thi công liên tục, kín khít tại các mối nối và được bảo vệ đúng kỹ thuật nhằm duy trì khả năng cách nhiệt trong suốt quá trình sử dụng.

Bảo ôn đường ống nước nóng

Đối với các hệ thống HVAC có tích hợp chức năng sưởi hoặc sử dụng nước nóng cho mục đích gia nhiệt, đường ống nước nóng cũng cần được bảo ôn nhằm hạn chế thất thoát nhiệt ra môi trường.

Nếu nhiệt lượng bị mất quá nhiều trên tuyến ống, nước nóng sẽ giảm nhiệt độ trước khi đến thiết bị sử dụng. Khi đó, nguồn tạo nhiệt phải hoạt động với tải lớn hơn để bù lại phần năng lượng thất thoát, làm giảm hiệu quả vận hành của toàn hệ thống.

Lớp bảo ôn giúp duy trì nhiệt độ của nước nóng trong quá trình vận chuyển, đồng thời hạn chế nguy cơ bỏng khi người vận hành tiếp xúc với các bề mặt có nhiệt độ cao.

Bảo ôn đường ống môi chất lạnh

Trong các hệ thống điều hòa sử dụng môi chất lạnh trực tiếp như VRF, VRV hoặc máy điều hòa cục bộ, đường ống đồng dẫn môi chất lạnh cũng cần được bảo ôn theo yêu cầu của thiết kế.

Đường ống hút của máy nén thường có nhiệt độ thấp trong quá trình vận hành nên rất dễ xảy ra hiện tượng đọng sương nếu không được cách nhiệt đúng cách. Hiện tượng này không chỉ làm tăng nguy cơ ngưng tụ nước mà còn ảnh hưởng đến quá trình trao đổi nhiệt của môi chất trên đường ống.

Việc bảo ôn đường ống môi chất lạnh giúp giảm sự trao đổi nhiệt với môi trường xung quanh, hỗ trợ duy trì điều kiện làm việc ổn định của chu trình lạnh và hạn chế các tác động bất lợi đến hiệu quả vận hành của hệ thống.

Bảo ôn ống gió cấp lạnh và hộp gió

Không phải tất cả các tuyến ống gió đều cần bảo ôn. Đối với các tuyến ống gió cấp vận chuyển không khí lạnh đi qua khu vực có nhiệt độ và độ ẩm cao, việc bảo ôn thường được áp dụng nhằm hạn chế hiện tượng hấp thụ nhiệt từ môi trường và ngăn ngừa đọng sương trên bề mặt ống.

Khi không khí lạnh di chuyển trong đường ống, nhiệt độ bề mặt có thể thấp hơn nhiệt độ điểm sương của không khí bên ngoài. Nếu không có lớp bảo ôn phù hợp, hơi nước sẽ ngưng tụ trên bề mặt ống gió và có thể gây ảnh hưởng đến trần thạch cao, vật liệu hoàn thiện hoặc các thiết bị lân cận.

Đối với các hộp gió, plenum hoặc hộp phân phối không khí lạnh, việc bảo ôn cũng giúp hạn chế thất thoát nhiệt và góp phần duy trì nhiệt độ của luồng không khí trước khi phân phối đến khu vực sử dụng.

Bảo ôn AHU và FCU

Trong nhiều hệ thống HVAC, vỏ của AHU và một số bộ phận của FCU đã được nhà sản xuất tích hợp lớp cách nhiệt. Tuy nhiên, đối với các vị trí kết nối giữa thiết bị với đường ống nước lạnh, hộp gió hoặc phụ kiện, việc bổ sung bảo ôn đúng kỹ thuật vẫn là yêu cầu cần thiết để đảm bảo tính liên tục của lớp cách nhiệt.

Nếu các vị trí chuyển tiếp này bị hở hoặc thi công không kín, đây có thể trở thành điểm phát sinh ngưng tụ hơi nước và làm giảm hiệu quả của toàn bộ hệ thống.

Bảo ôn van, phụ kiện và các chi tiết trên đường ống

Ngoài đường ống chính, các van, co, tê, mặt bích, bộ lọc và nhiều phụ kiện khác cũng cần được xử lý bảo ôn phù hợp nếu nằm trên tuyến môi chất có yêu cầu cách nhiệt.

Trong thực tế, đây là những vị trí thường bị bỏ sót hoặc thi công chưa kín do hình dạng phức tạp. Khi một đoạn đường ống được bảo ôn đầy đủ nhưng phụ kiện lắp trên tuyến lại để hở, sự truyền nhiệt vẫn xảy ra tại vị trí này và có thể hình thành hiện tượng đọng sương cục bộ.

Do đó, việc hoàn thiện bảo ôn cần được thực hiện đồng bộ trên toàn bộ tuyến ống theo đúng hồ sơ thiết kế và yêu cầu kỹ thuật của từng công trình.

Xem Thêm Giải Mã Các Chỉ Số Hiệu Suất Năng Lượng HVAC

Các vật liệu bảo ôn HVAC phổ biến

Hiệu quả của lớp bảo ôn không chỉ phụ thuộc vào chiều dày mà còn phụ thuộc vào đặc tính của vật liệu được sử dụng. Mỗi loại vật liệu có khả năng cách nhiệt, độ bền, khả năng chống ẩm và phạm vi ứng dụng khác nhau. Việc lựa chọn cần căn cứ vào điều kiện vận hành, nhiệt độ môi chất và yêu cầu kỹ thuật của hệ thống.

Cao su lưu hóa (Elastomeric Rubber)

Cao su lưu hóa là một trong những vật liệu bảo ôn được sử dụng phổ biến trong hệ thống HVAC nhờ cấu trúc ô kín, khả năng cách nhiệt tốt và khả năng hạn chế sự khuếch tán của hơi nước.

Loại vật liệu này thường được sử dụng cho đường ống nước lạnh, đường ống môi chất lạnh và một số thiết bị cần kiểm soát hiện tượng ngưng tụ. Ngoài đặc tính cách nhiệt, cao su lưu hóa còn có độ đàn hồi cao, dễ thi công trên các đoạn ống có nhiều phụ kiện hoặc hình dạng phức tạp.

Nếu được thi công đúng kỹ thuật và bảo vệ phù hợp trước các tác động của môi trường, vật liệu có thể duy trì hiệu quả sử dụng trong thời gian dài.

Bông thủy tinh (Glass Wool)

Bông thủy tinh được sản xuất từ sợi thủy tinh có cấu trúc xốp, giúp giảm khả năng truyền nhiệt và đồng thời hỗ trợ hấp thụ âm thanh.

Trong lĩnh vực HVAC, vật liệu này thường được sử dụng cho hệ thống ống gió, đặc biệt là các tuyến ống yêu cầu vừa cách nhiệt vừa giảm tiếng ồn. Tuy nhiên, để đảm bảo hiệu quả sử dụng, lớp bông thủy tinh cần được bảo vệ bằng lớp phủ phù hợp nhằm hạn chế sự xâm nhập của hơi ẩm.

Bông khoáng (Rock Wool)

Bông khoáng được chế tạo từ đá bazan hoặc các loại khoáng chất nóng chảy, có khả năng chịu nhiệt cao và thường được sử dụng trong các khu vực có yêu cầu về chống cháy hoặc cách nhiệt ở nhiệt độ cao.

Trong một số công trình công nghiệp, bông khoáng được áp dụng cho hệ thống ống gió hoặc thiết bị cần đáp ứng các yêu cầu kỹ thuật đặc biệt liên quan đến khả năng chịu nhiệt và an toàn cháy.

Polyethylene Foam (PE Foam)

PE Foam là vật liệu cách nhiệt có trọng lượng nhẹ và khả năng chống ẩm tương đối tốt. Loại vật liệu này thường được sử dụng trong một số hệ thống điều hòa dân dụng hoặc thương mại có điều kiện vận hành không quá khắc nghiệt.

Việc lựa chọn PE Foam cần được xem xét dựa trên yêu cầu kỹ thuật của từng công trình, bởi khả năng chịu nhiệt và độ bền của vật liệu có thể khác với các loại bảo ôn chuyên dụng khác.

Lớp bảo vệ bên ngoài của bảo ôn

Đối với các tuyến đường ống hoặc thiết bị lắp đặt ngoài trời hoặc trong môi trường có nguy cơ va đập cơ học, lớp bảo ôn thường được bổ sung thêm lớp bảo vệ bên ngoài.

Lớp bảo vệ này có thể được chế tạo từ nhôm, tôn mỏng, inox hoặc vật liệu PVC chuyên dụng tùy theo điều kiện sử dụng. Mục đích chính là bảo vệ lớp cách nhiệt khỏi tác động của ánh nắng, nước mưa, bụi bẩn và các yếu tố cơ học có thể làm giảm tuổi thọ của vật liệu bảo ôn.

Cần lưu ý rằng lớp bảo vệ bên ngoài không thay thế chức năng của vật liệu cách nhiệt mà chỉ góp phần duy trì độ bền và hiệu quả của lớp bảo ôn trong quá trình vận hành.

Xem Thêm HVAC tiết kiệm năng lượng: Cách tối ưu vận hành

Điều gì xảy ra khi bảo ôn bị hư hỏng?

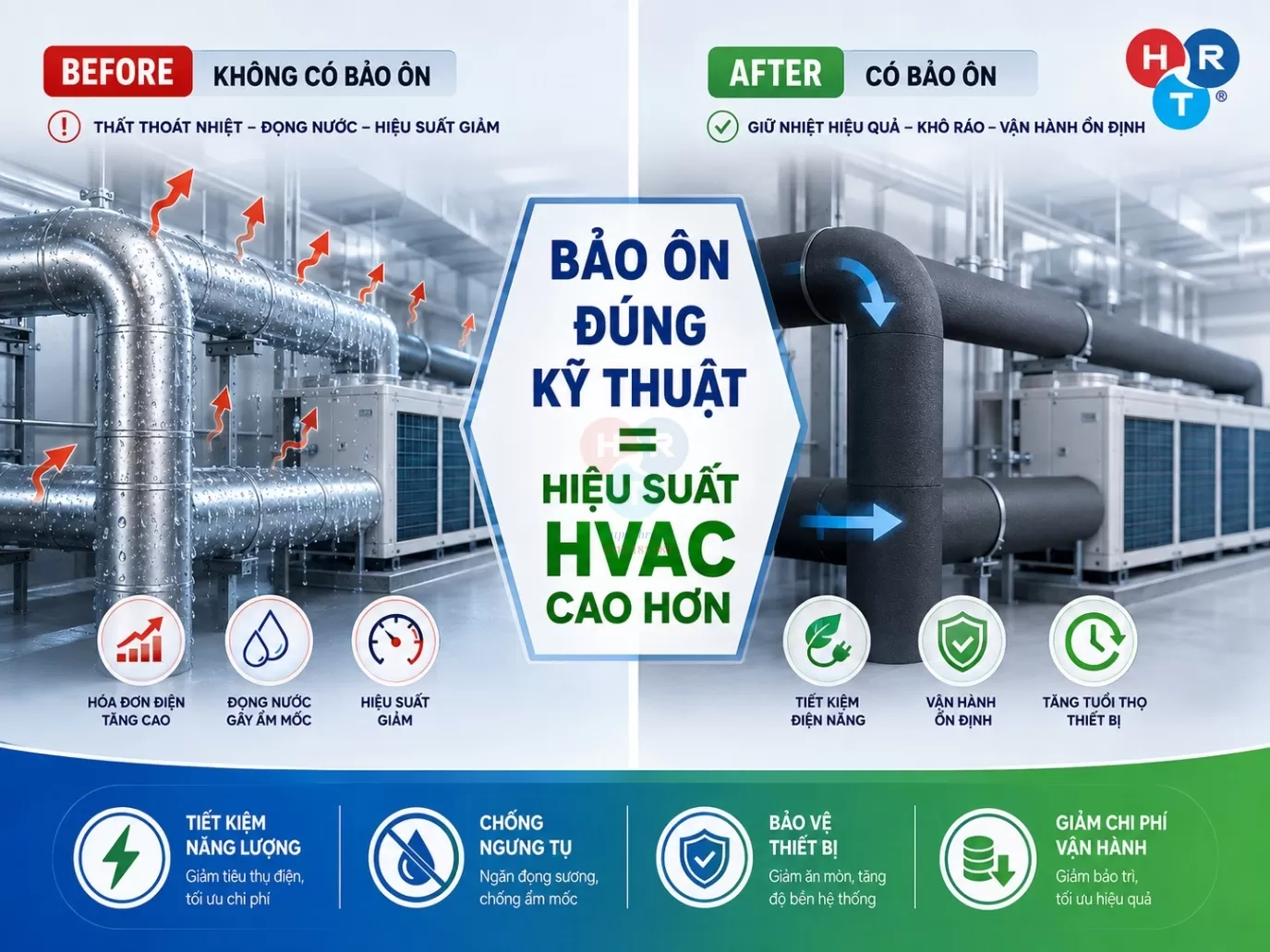

So sánh hệ thống bảo ôn và không có bản ôn

Trong nhiều công trình, lớp bảo ôn có thể bị lão hóa theo thời gian hoặc hư hỏng do tác động cơ học, độ ẩm, tia cực tím hoặc quá trình bảo trì không đúng cách. Mặc dù đây là một hạng mục có chi phí không lớn so với toàn bộ hệ thống HVAC, nhưng khi bảo ôn mất khả năng cách nhiệt, những ảnh hưởng đến hiệu suất vận hành có thể xuất hiện trên nhiều phương diện.

Dấu hiệu dễ nhận thấy nhất là hiện tượng đọng sương trên bề mặt đường ống hoặc thiết bị. Khi lớp bảo ôn bị rách, bong mối nối hoặc thấm nước, nhiệt độ bề mặt có thể giảm xuống dưới điểm sương của không khí, tạo điều kiện cho hơi nước ngưng tụ. Nếu không được xử lý kịp thời, nước ngưng có thể ảnh hưởng đến trần, tường, sàn và các thiết bị lân cận.

Bên cạnh đó, lớp bảo ôn hư hỏng làm tăng sự trao đổi nhiệt giữa môi chất và môi trường. Đối với hệ thống nước lạnh hoặc môi chất lạnh, nhiệt từ môi trường sẽ truyền vào nhiều hơn, làm giảm hiệu quả làm lạnh tại khu vực sử dụng. Đối với hệ thống nước nóng, nhiệt lượng thất thoát ra ngoài khiến nguồn nhiệt phải làm việc nhiều hơn để duy trì điều kiện vận hành.

Một hệ thống có nhiều vị trí bảo ôn xuống cấp cũng có thể gặp khó khăn trong việc duy trì các thông số thiết kế, dẫn đến thời gian vận hành của thiết bị kéo dài hơn và làm gia tăng chi phí sử dụng năng lượng. Đồng thời, lớp bảo ôn bị hư hỏng còn tạo điều kiện cho hơi ẩm xâm nhập vào vật liệu cách nhiệt, khiến khả năng cách nhiệt tiếp tục suy giảm nếu không được sửa chữa hoặc thay thế.

Vì vậy, việc kiểm tra định kỳ tình trạng bảo ôn, đặc biệt tại các mối nối, van, phụ kiện và các khu vực có nguy cơ va chạm hoặc tiếp xúc trực tiếp với môi trường, là một phần quan trọng trong công tác bảo trì hệ thống HVAC nhằm duy trì hiệu quả vận hành lâu dài.

Thi công bảo ôn HVAC cần lưu ý gì?

Hiệu quả của lớp bảo ôn không chỉ phụ thuộc vào loại vật liệu được lựa chọn mà còn chịu ảnh hưởng lớn từ chất lượng thi công. Trong thực tế, nhiều hệ thống HVAC vẫn xuất hiện hiện tượng đọng sương, thất thoát nhiệt hoặc suy giảm hiệu suất dù đã sử dụng vật liệu cách nhiệt đạt yêu cầu. Nguyên nhân thường đến từ quá trình thi công chưa đúng kỹ thuật, các mối nối không kín hoặc lớp bảo ôn bị hư hỏng ngay từ khi lắp đặt.

Để lớp bảo ôn phát huy đúng chức năng, việc thi công cần được thực hiện đồng bộ theo hồ sơ thiết kế, hướng dẫn của nhà sản xuất vật liệu và yêu cầu kỹ thuật của từng công trình.

Lựa chọn vật liệu phù hợp với từng ứng dụng

Mỗi hệ thống HVAC có điều kiện vận hành khác nhau về nhiệt độ môi chất, độ ẩm môi trường và vị trí lắp đặt. Vì vậy, không có một loại vật liệu bảo ôn phù hợp cho mọi công trình.

Đối với đường ống nước lạnh hoặc đường ống môi chất lạnh, vật liệu cần có hệ số dẫn nhiệt thấp, khả năng hạn chế khuếch tán hơi nước và đáp ứng yêu cầu chống ngưng tụ. Trong khi đó, đối với hệ thống ống gió hoặc các khu vực yêu cầu kết hợp giữa cách nhiệt và tiêu âm, vật liệu sử dụng có thể khác nhằm đáp ứng đồng thời nhiều tiêu chí kỹ thuật.

Việc lựa chọn vật liệu nên được thực hiện ngay từ giai đoạn thiết kế để đảm bảo phù hợp với điều kiện vận hành của hệ thống cũng như các yêu cầu về môi trường, tuổi thọ và khả năng bảo trì.

Lựa chọn chiều dày bảo ôn theo thiết kế

Chiều dày của lớp bảo ôn là yếu tố ảnh hưởng trực tiếp đến khả năng cách nhiệt và chống ngưng tụ. Nếu lớp bảo ôn quá mỏng, nhiệt lượng vẫn có thể truyền qua với tốc độ lớn, làm giảm hiệu quả của hệ thống. Ngược lại, việc sử dụng lớp bảo ôn dày hơn mức cần thiết có thể làm tăng chi phí đầu tư mà không mang lại hiệu quả tương ứng.

Trong thực tế, chiều dày bảo ôn được xác định dựa trên nhiều yếu tố như nhiệt độ môi chất, nhiệt độ và độ ẩm môi trường, đường kính đường ống, loại vật liệu cách nhiệt và yêu cầu kỹ thuật của công trình. Do đó, thông số này cần tuân thủ theo hồ sơ thiết kế hoặc tiêu chuẩn áp dụng, thay vì lựa chọn theo kinh nghiệm hoặc cảm tính.

Thi công kín các mối nối

Một trong những lỗi phổ biến nhất trong thi công bảo ôn là các mối nối giữa các đoạn vật liệu không được xử lý kín hoàn toàn.

Dù chỉ xuất hiện một khe hở nhỏ, hơi nước từ môi trường vẫn có thể xâm nhập vào bên trong lớp bảo ôn. Theo thời gian, độ ẩm tích tụ sẽ làm giảm khả năng cách nhiệt của vật liệu, đồng thời tạo điều kiện hình thành hiện tượng đọng sương trên bề mặt.

Để hạn chế tình trạng này, các mối nối cần được cắt ghép chính xác, sử dụng keo chuyên dụng hoặc băng keo phù hợp theo hướng dẫn của nhà sản xuất. Sau khi hoàn thiện, toàn bộ bề mặt bảo ôn cần được kiểm tra để bảo đảm tính liên tục của lớp cách nhiệt.

Bảo vệ lớp bảo ôn khỏi tác động môi trường

Đối với các tuyến đường ống hoặc thiết bị lắp đặt ngoài trời, lớp bảo ôn thường phải chịu tác động trực tiếp của ánh nắng, mưa, gió và các yếu tố cơ học. Nếu không có lớp bảo vệ phù hợp, vật liệu cách nhiệt có thể bị lão hóa nhanh, nứt vỡ hoặc thấm nước, làm suy giảm hiệu quả sử dụng.

Trong các trường hợp này, lớp bảo ôn thường được bọc thêm vật liệu bảo vệ như tôn mỏng, nhôm, inox hoặc lớp phủ PVC tùy theo điều kiện môi trường và yêu cầu thiết kế. Lớp bảo vệ giúp kéo dài tuổi thọ của vật liệu cách nhiệt, đồng thời giảm nguy cơ hư hỏng do tác động bên ngoài.

Kiểm tra sau khi hoàn thành thi công

Sau khi hoàn thiện bảo ôn, việc kiểm tra là bước cần thiết trước khi đưa hệ thống vào vận hành.

Quá trình kiểm tra thường tập trung vào độ kín của các mối nối, tình trạng bề mặt bảo ôn, các vị trí tiếp giáp với van, mặt bích, co, tê và các phụ kiện trên đường ống. Đối với những công trình có yêu cầu kỹ thuật cao, việc đánh giá còn được kết hợp với quá trình chạy thử hệ thống nhằm quan sát hiện tượng đọng sương hoặc các dấu hiệu bất thường trong điều kiện vận hành thực tế.

Việc phát hiện và xử lý sớm các sai sót trong giai đoạn này giúp giảm chi phí sửa chữa sau khi công trình đi vào khai thác.

Xem Thêm HVAC Công Nghiệp: Thành Phần Và Cách Chọn Hệ Phù Hợp

Khi nào nên kiểm tra hoặc thay mới bảo ôn HVAC?

Bảo ôn là vật liệu có tuổi thọ nhất định và chịu ảnh hưởng bởi điều kiện môi trường cũng như quá trình vận hành của hệ thống. Sau một thời gian sử dụng, lớp bảo ôn có thể bị lão hóa hoặc hư hỏng cục bộ, làm giảm hiệu quả cách nhiệt.

Một trong những dấu hiệu dễ nhận biết nhất là hiện tượng đọng sương trên bề mặt đường ống hoặc thiết bị. Nếu nước ngưng xuất hiện liên tục tại một vị trí, đây có thể là dấu hiệu cho thấy lớp bảo ôn đã mất khả năng cách nhiệt hoặc bị hở tại các mối nối.

Ngoài ra, lớp bảo ôn cũng cần được kiểm tra khi xuất hiện các hiện tượng như bong tróc, nứt, rách, biến dạng, thấm nước hoặc bị tác động cơ học trong quá trình bảo trì hệ thống. Đối với các tuyến đường ống lắp đặt ngoài trời, tia cực tím, mưa và sự thay đổi nhiệt độ theo mùa cũng có thể làm giảm tuổi thọ của vật liệu nếu lớp bảo vệ bên ngoài không còn đảm bảo.

Trong trường hợp công trình cải tạo, thay đổi công năng sử dụng hoặc nâng cấp hệ thống HVAC, việc đánh giá lại hiện trạng bảo ôn cũng là bước cần thiết nhằm xác định khả năng đáp ứng của lớp cách nhiệt đối với điều kiện vận hành mới.

Thay vì chỉ xử lý khi đã xảy ra sự cố, doanh nghiệp nên kết hợp kiểm tra tình trạng bảo ôn trong các đợt bảo trì định kỳ. Việc phát hiện sớm các vị trí xuống cấp giúp hạn chế nguy cơ thất thoát năng lượng và duy trì hiệu quả vận hành của toàn bộ hệ thống.

Xem Thêm Bảo Trì Hệ Thống HVAC Giải Pháp Toàn Diện Cho Doanh Nghiệp

HRT đồng hành tối ưu hiệu quả hệ thống HVAC

Hiệu quả của hệ thống HVAC không chỉ phụ thuộc vào việc lựa chọn thiết bị mà còn được quyết định bởi chất lượng thiết kế, thi công và quá trình vận hành sau khi công trình đi vào sử dụng. Những hạng mục tưởng chừng nhỏ như bảo ôn đường ống, bảo ôn ống gió hay xử lý các vị trí tiếp giáp nếu không được thực hiện đúng kỹ thuật đều có thể ảnh hưởng đến hiệu suất chung của hệ thống.

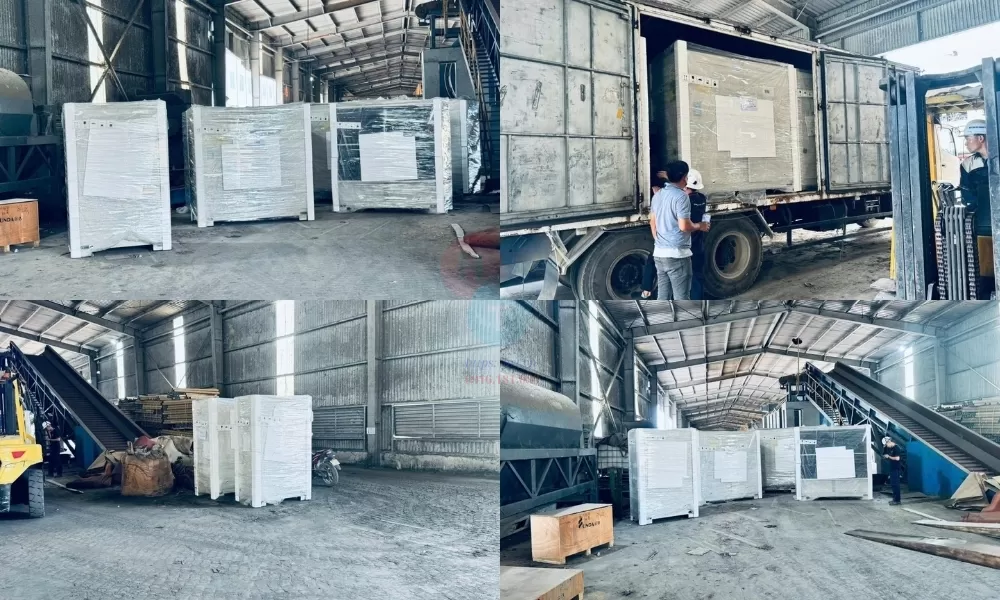

HRT thi công hệ thống Điều Hòa Trung Tâm

Với kinh nghiệm trong lĩnh vực HVAC, HRT triển khai các giải pháp phù hợp với yêu cầu thực tế của từng công trình, từ thiết kế, thi công đến bảo trì và cải tạo hệ thống. Phạm vi dịch vụ bao gồm hệ thống điều hòa trung tâm Chiller, VRF/VRV, AHU, FCU, hệ thống thông gió, cấp gió tươi, hút khí thải và điều khiển tự động.

Trong quá trình triển khai, HRT chú trọng việc tuân thủ hồ sơ thiết kế, lựa chọn vật liệu phù hợp và kiểm soát chất lượng thi công nhằm hỗ trợ hệ thống vận hành ổn định, đáp ứng yêu cầu về hiệu quả năng lượng và độ tin cậy trong quá trình khai thác.

Kết luận

Bảo ôn HVAC không chỉ là lớp vật liệu bao bọc bên ngoài đường ống hoặc thiết bị mà còn là thành phần quan trọng giúp duy trì hiệu quả vận hành của toàn bộ hệ thống. Khi được lựa chọn đúng vật liệu, tính toán phù hợp và thi công đúng kỹ thuật, lớp bảo ôn góp phần hạn chế thất thoát nhiệt, giảm nguy cơ ngưng tụ hơi nước và hỗ trợ hệ thống hoạt động gần với điều kiện thiết kế.

Ngược lại, lớp bảo ôn bị hư hỏng hoặc thi công không đạt yêu cầu có thể làm gia tăng tổn thất năng lượng, ảnh hưởng đến khả năng làm lạnh, gây phát sinh nước ngưng và tăng chi phí vận hành trong thời gian dài. Vì vậy, việc kiểm tra định kỳ và bảo trì lớp bảo ôn cần được xem là một phần quan trọng trong công tác quản lý hệ thống HVAC của mỗi công trình.

Thông tin liên hệ

Công Ty Điều Hòa Thông Gió HRT
Địa chỉ: Số 9TT7 Đường Foresa 7A, KĐT Sinh Thái Tasco, Phường Xuân Phương, TP Hà Nội, Việt Nam
Hotline: 0916 181 080
Email: CEO@hrt.vn

Câu hỏi thường gặp (FAQ)

Bảo ôn HVAC có tác dụng gì?

Bảo ôn giúp hạn chế sự trao đổi nhiệt giữa môi chất và môi trường, giảm nguy cơ ngưng tụ hơi nước trên bề mặt thiết bị hoặc đường ống, đồng thời góp phần duy trì hiệu quả vận hành của hệ thống HVAC.

Ống gió HVAC có cần bảo ôn không?

Không phải mọi tuyến ống gió đều cần bảo ôn. Việc áp dụng phụ thuộc vào loại không khí vận chuyển, điều kiện môi trường và yêu cầu của hồ sơ thiết kế. Các tuyến ống gió cấp lạnh đi qua khu vực có nhiệt độ và độ ẩm cao thường được bảo ôn để hạn chế thất thoát nhiệt và ngăn ngừa đọng sương.

Khi nào nên thay mới lớp bảo ôn?

Lớp bảo ôn nên được kiểm tra khi xuất hiện hiện tượng đọng sương, rách, bong tróc, thấm nước, lão hóa hoặc sau khi hệ thống được cải tạo. Việc thay mới cần căn cứ vào tình trạng thực tế của vật liệu và yêu cầu vận hành của công trình.

Bảo ôn bị thấm nước có cần thay không?

Khi vật liệu bảo ôn bị thấm nước, khả năng cách nhiệt thường suy giảm đáng kể. Tùy theo mức độ hư hỏng, có thể cần sửa chữa hoặc thay thế để khôi phục hiệu quả cách nhiệt và hạn chế nguy cơ phát sinh đọng sương.

Bảo ôn và cách nhiệt có giống nhau không?

Trong lĩnh vực HVAC, thuật ngữ "bảo ôn" thường được sử dụng để chỉ lớp vật liệu thực hiện chức năng cách nhiệt cho đường ống, thiết bị hoặc ống gió. Tuy nhiên, phạm vi áp dụng của hai thuật ngữ có thể khác nhau tùy theo từng lĩnh vực kỹ thuật.

Loại vật liệu bảo ôn nào được sử dụng phổ biến trong HVAC?

Một số vật liệu được sử dụng phổ biến gồm cao su lưu hóa, bông thủy tinh, bông khoáng và PE Foam. Việc lựa chọn vật liệu cần căn cứ vào điều kiện vận hành, yêu cầu kỹ thuật và thiết kế của từng công trình.

Bảo ôn có giúp tiết kiệm điện năng không?

Lớp bảo ôn giúp giảm tổn thất nhiệt và hỗ trợ hệ thống HVAC vận hành hiệu quả hơn. Mức độ tiết kiệm năng lượng phụ thuộc vào nhiều yếu tố như thiết kế hệ thống, hiện trạng thiết bị, chất lượng thi công, điều kiện vận hành và công tác bảo trì, do đó không thể áp dụng một tỷ lệ tiết kiệm cố định cho mọi công trình.
