Tháp giải nhiệt Chiller là một trong những thiết bị quan trọng của hệ thống Chiller giải nhiệt nước, có nhiệm vụ thải nhiệt từ vòng nước giải nhiệt ra môi trường. Nhiệt từ không gian sử dụng được Chiller hấp thụ qua vòng nước lạnh, sau đó truyền sang môi chất lạnh và tiếp tục được thải sang nước giải nhiệt tại condenser. Nước giải nhiệt nóng được bơm lên cooling tower, giảm nhiệt nhờ quá trình trao đổi nhiệt với không khí và bay hơi một phần nước trước khi quay lại condenser.

Nếu tháp giải nhiệt, quạt, bơm nước giải nhiệt, fill, béc phun hoặc chất lượng nước không ở trạng thái phù hợp, nhiệt độ nước quay về Chiller có thể tăng. Khi đó, condenser phải hoạt động trong điều kiện bất lợi hơn và compressor có thể cần nhiều công suất hơn để duy trì chu trình lạnh. Tuy nhiên, tối ưu hệ thống không đồng nghĩa chạy quạt tháp ở tốc độ tối đa để đưa nhiệt độ nước xuống thấp nhất có thể. Điều kiện vận hành cần được xem xét theo tải, nhiệt độ bầu ướt, đặc tính Chiller và tổng năng lượng của cả plant.

Bài viết dưới đây được đội ngũ HRT biên soạn nhằm giúp doanh nghiệp hiểu rõ tháp giải nhiệt Chiller là gì, nguyên lý hoạt động, các thông số cooling tower range và approach, những lỗi thường gặp và các yếu tố cần lưu ý trong quá trình vận hành hệ thống Chiller giải nhiệt nước.

Tháp giải nhiệt Chiller là gì?

Tháp giải nhiệt Chiller, hay cooling tower, là thiết bị được sử dụng để hạ nhiệt độ nước trong vòng condenser water trước khi nước quay trở lại condenser của Chiller. Thiết bị hoạt động chủ yếu dựa trên quá trình tiếp xúc giữa nước và không khí, trong đó một phần nước bay hơi và mang theo nhiệt ra môi trường.

Tháp giải nhiệt không thực hiện chức năng giống Chiller. Chiller tạo ra nước lạnh thông qua chu trình lạnh có máy nén, thiết bị bay hơi, thiết bị ngưng tụ và các thành phần liên quan. Cooling tower không sử dụng chu trình nén hơi để làm lạnh nước mà chỉ thải nhiệt từ vòng nước giải nhiệt ra môi trường.

Đây là điểm cần phân biệt rõ giữa chilled-water loop và condenser-water loop.

Vòng chilled water thường kết nối Chiller với các thiết bị sử dụng nước lạnh như AHU và FCU. Nước lạnh rời evaporator Chiller, đi đến coil AHU hoặc FCU để nhận nhiệt từ không khí rồi quay về Chiller.

Trong khi đó, vòng condenser water kết nối condenser của Chiller với cooling tower. Nước nhận nhiệt từ môi chất lạnh tại condenser, được bơm lên tháp giải nhiệt, hạ nhiệt độ rồi quay trở lại Chiller để tiếp tục nhận nhiệt.

Hai vòng nước có chức năng khác nhau và không nên được mô tả như một hệ tuần hoàn duy nhất.

Xem Thêm Điều Hòa Công Nghiệp VRV

Xem Thêm Điều Hòa Công Nghiệp Chiller

Xem Thêm Điều Hòa Công Nghiệp Packaged

Tháp giải nhiệt Chiller hoạt động như thế nào?

Quá trình bắt đầu tại condenser của Chiller. Môi chất lạnh sau khi được compressor nén lên trạng thái áp suất và nhiệt độ cao sẽ truyền nhiệt sang nước giải nhiệt trong condenser. Nước sau khi nhận nhiệt có nhiệt độ cao hơn và được đưa ra khỏi Chiller.

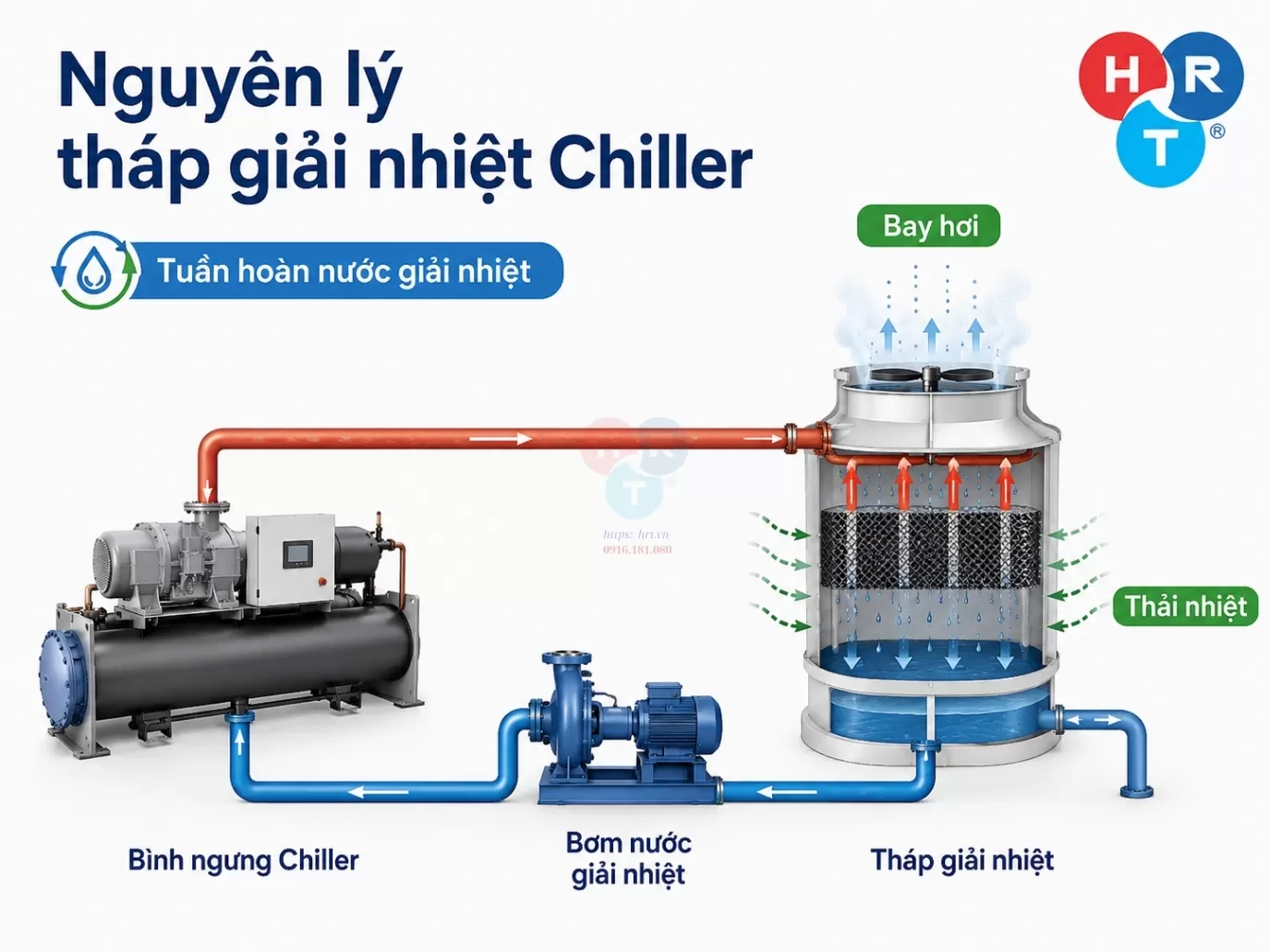

Nguyên lý tháp giải nhiệt Chiller

Bơm nước giải nhiệt tạo chênh áp để đưa dòng nước này qua hệ thống đường ống và lên cooling tower.

Khi vào tháp, nước được phân phối qua các béc phun hoặc hệ thống phân phối nước tùy thiết kế. Mục tiêu là tạo sự phân bố nước đều trên khu vực trao đổi nhiệt.

Nước sau đó đi qua fill media. Fill giúp tăng diện tích tiếp xúc giữa nước và không khí, đồng thời kéo dài thời gian hai dòng tiếp xúc. Hiệu quả phân phối nước qua fill ảnh hưởng lớn đến khả năng trao đổi nhiệt của tháp.

Quạt cooling tower tạo dòng không khí đi qua vùng nước. Tùy cấu tạo, hướng chuyển động của nước và không khí có thể khác nhau, nhưng mục tiêu chung vẫn là tăng cường trao đổi nhiệt và khối giữa hai dòng.

Trong quá trình này, một phần nhỏ nước chuyển sang trạng thái hơi. Quá trình bay hơi cần năng lượng, vì vậy nhiệt được lấy từ phần nước còn lại. Kết quả là nhiệt độ phần nước chưa bay hơi giảm xuống.

Nước sau giải nhiệt được thu tại basin phía dưới tháp rồi đi qua đường nước giải nhiệt để trở lại condenser của Chiller. Vòng tuần hoàn này tiếp tục trong quá trình hệ thống hoạt động.

Do có một phần nước bị mất qua bay hơi, drift và blowdown, hệ thống thường cần make-up water để duy trì mức nước vận hành phù hợp.

Xem Thêm HVAC Xanh Là Gì? Xu Hướng Cho Công Trình Hiện Đại

Vì sao tháp giải nhiệt có thể làm nước lạnh hơn nhiệt độ không khí khô?

Khả năng làm mát của cooling tower không nên được đánh giá chỉ dựa trên nhiệt độ không khí khô, hay dry-bulb temperature.

Tháp giải nhiệt dựa nhiều vào quá trình bay hơi. Vì vậy, một thông số quan trọng hơn là wet-bulb temperature – nhiệt độ bầu ướt.

Wet-bulb phản ánh đồng thời ảnh hưởng của nhiệt độ và độ ẩm của không khí đối với khả năng bay hơi nước. Khi không khí tương đối khô, nó có khả năng tiếp nhận thêm hơi nước tốt hơn. Quá trình bay hơi diễn ra thuận lợi và cooling tower có khả năng hạ nhiệt độ nước xuống thấp hơn nhiệt độ dry-bulb trong điều kiện phù hợp.

Khi độ ẩm ngoài trời cao, không khí đã chứa nhiều hơi nước nên khả năng nhận thêm hơi nước giảm. Tháp khi đó khó đưa nhiệt độ nước xuống gần wet-bulb như trong điều kiện không khí khô hơn.

Điều này giải thích vì sao hai ngày có cùng nhiệt độ dry-bulb nhưng cooling tower có thể thể hiện hiệu suất khác nhau nếu độ ẩm khác nhau.

Tuy nhiên, nước rời tháp không thể được làm lạnh tùy ý xuống dưới giới hạn vật lý liên quan đến wet-bulb chỉ bằng cách tăng tốc quạt. Khoảng cách giữa nhiệt độ nước rời tháp và wet-bulb được thể hiện thông qua thông số cooling tower approach.

Cooling Tower Range là gì?

Cooling Tower Range là chênh lệch nhiệt độ giữa nước nóng đi vào cooling tower và nước đã được làm mát rời khỏi tháp.

Nếu ký hiệu nhiệt độ nước vào tháp là nhiệt độ nước nóng và nhiệt độ nước ra tháp là nhiệt độ nước lạnh hơn, range chính là hiệu giữa hai giá trị này.

Range phản ánh mức giảm nhiệt độ của nước khi đi qua cooling tower. Tuy nhiên, không nên nhìn một giá trị range lớn rồi kết luận tháp chắc chắn hoạt động hiệu quả hơn.

Range còn phụ thuộc vào tải nhiệt mà condenser truyền sang nước và lưu lượng nước giải nhiệt.

Khi Chiller đang hoạt động với tải cao, lượng nhiệt cần thải lớn hơn và chênh lệch nhiệt độ giữa nước vào và ra tháp có thể thay đổi. Khi tải thấp, range có thể nhỏ hơn ngay cả khi cooling tower vẫn hoạt động bình thường.

Lưu lượng nước cũng ảnh hưởng đến mối quan hệ này. Cùng một lượng nhiệt, thay đổi lưu lượng có thể làm chênh nhiệt thay đổi.

Do đó, range cần được đánh giá cùng tải Chiller, lưu lượng condenser water, wet-bulb và các thông số vận hành khác. Không có một giá trị range duy nhất phù hợp cho mọi plant.

Xem Thêm Giải Mã Các Chỉ Số Hiệu Suất Năng Lượng HVAC

Cooling Tower Approach là gì?

Cooling Tower Approach là chênh lệch giữa nhiệt độ nước rời cooling tower và nhiệt độ wet-bulb của không khí đi vào tháp.

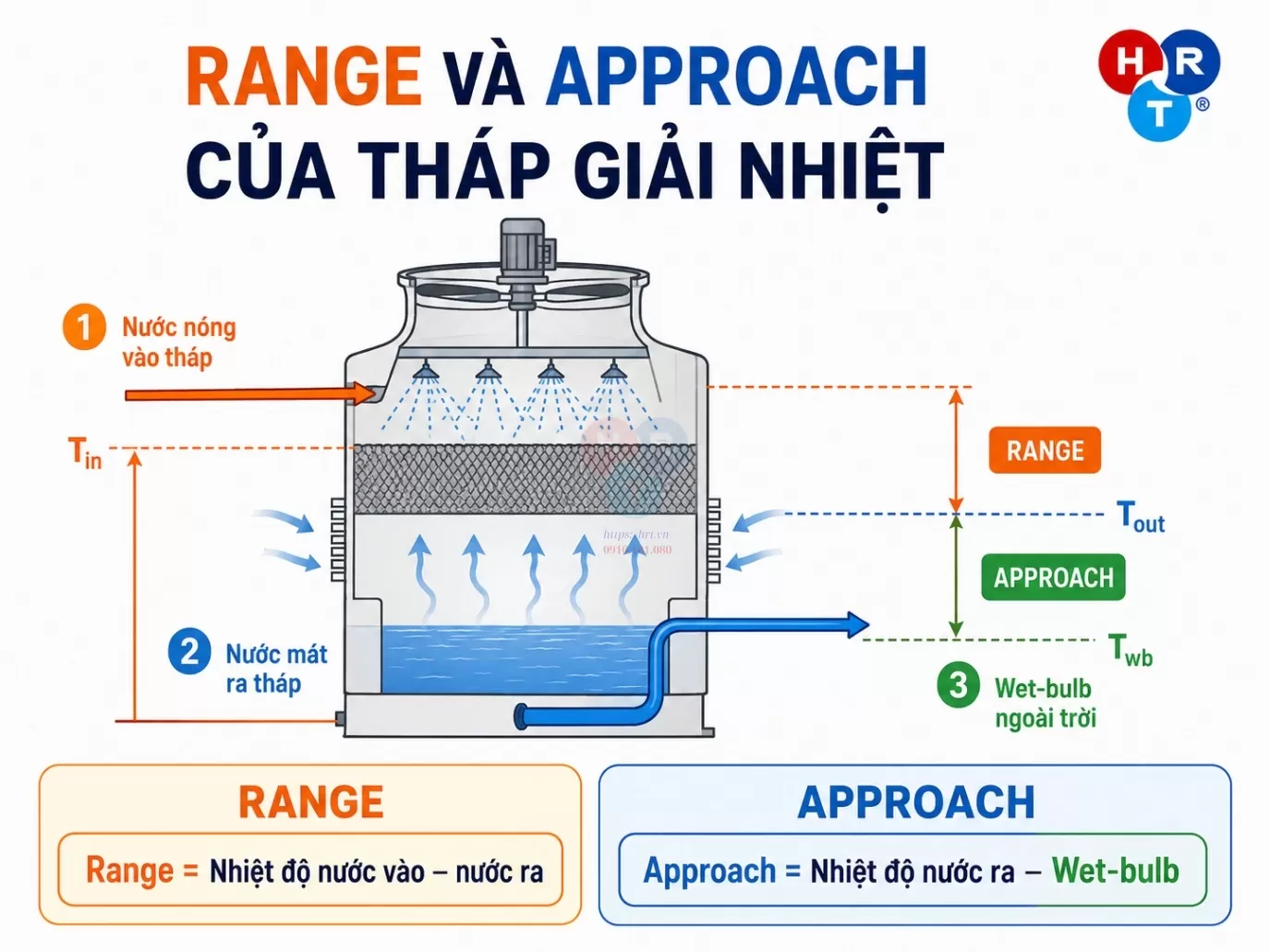

Range và Approach của tháp giải nhiệt

Thông số này cho biết nhiệt độ nước sau tháp đã tiến gần đến giới hạn điều kiện không khí bên ngoài đến mức nào.

Ví dụ về mặt nguyên lý, khi nhiệt độ nước rời tháp tiến gần hơn đến wet-bulb, approach sẽ nhỏ hơn. Để đạt approach nhỏ hơn trong cùng điều kiện khí hậu và tải, cooling tower thường cần khả năng trao đổi nhiệt cao hơn.

Điều này có thể liên quan đến diện tích fill, airflow, water distribution, kích thước tower và tốc độ quạt.

Vì vậy, không nên kết luận approach càng nhỏ càng tốt trong mọi trường hợp.

Nếu cố hạ approach bằng cách tăng fan speed, năng lượng quạt có thể tăng. Chiller có thể hưởng lợi từ nước condenser lạnh hơn, nhưng plant phải sử dụng thêm điện cho cooling tower.

Bài toán đúng không phải chỉ là tạo nước lạnh nhất mà là tìm điều kiện làm việc phù hợp cho tổng hệ thống Chiller – condenser water pump – cooling tower.

Approach cũng cần được so sánh trong các điều kiện tương đương. Nếu wet-bulb hoặc tải thay đổi mạnh, chỉ nhìn nhiệt độ nước rời tháp có thể dẫn đến đánh giá không chính xác.

Tháp giải nhiệt ảnh hưởng đến hiệu suất Chiller như thế nào?

Cooling tower ảnh hưởng trực tiếp đến nhiệt độ nước giải nhiệt đi vào condenser.

Khi nước quay về condenser có nhiệt độ phù hợp, Chiller có điều kiện thải nhiệt thuận lợi hơn. Trong nhiều trạng thái vận hành, điều này giúp giảm mức chênh lệch điều kiện mà compressor phải tạo ra giữa evaporator và condenser.

Ngược lại, nếu nước giải nhiệt trở về quá nóng, nhiệt độ và áp suất ngưng tụ có thể tăng. Compressor khi đó có thể cần công suất lớn hơn để duy trì chu trình lạnh.

Đây là lý do tháp giải nhiệt kém hiệu quả có thể làm tổng điện năng của hệ Chiller tăng.

Tuy nhiên, cooling tower không phải nguyên nhân duy nhất khi Chiller có điều kiện ngưng tụ cao.

Nếu condenser tube bị fouling hoặc đóng cáu cặn, khả năng truyền nhiệt từ refrigerant sang nước cũng giảm. Trong trường hợp đó, cooling tower có thể vẫn cung cấp nước ở nhiệt độ phù hợp nhưng Chiller vẫn làm việc kém hiệu quả.

Lưu lượng condenser water cũng cần được kiểm tra. Nếu bơm không cung cấp lưu lượng phù hợp do strainer tắc, valve chưa mở đúng hoặc điểm vận hành của bơm không phù hợp, condenser cũng có thể hoạt động bất lợi.

Do đó, khi đánh giá hiệu suất không nên kiểm tra riêng cooling tower mà cần xem toàn bộ condenser-water loop.

Xem Thêm HVAC tiết kiệm năng lượng: Cách tối ưu vận hành

Có nên làm nước tháp càng lạnh càng tốt?

Không nên mặc định như vậy.

Nước condenser ở nhiệt độ thấp hơn có thể giúp Chiller giảm compressor lift trong nhiều điều kiện. Tuy nhiên, cooling tower cần năng lượng quạt để tạo airflow và hạ nhiệt độ nước.

Khi muốn giảm thêm nhiệt độ nước rời tháp, quạt có thể phải tăng tốc. Ở một mức nào đó, lượng điện tiết kiệm được tại Chiller có thể không còn lớn hơn phần điện bổ sung của cooling tower fan.

Ngoài ra, mỗi model Chiller có giới hạn vận hành riêng đối với nhiệt độ condenser water. Một số hệ cần chiến lược kiểm soát đặc biệt khi nhiệt độ nước vào condenser xuống thấp.

Vì vậy, không nên tự đặt một nhiệt độ nước tháp thấp cho tất cả Chiller hoặc cố chạy fan 100% trong mọi thời điểm.

Chiến lược vận hành phù hợp cần xem tổng điện năng của compressor, cooling tower fan và condenser water pump, đồng thời tuân thủ giới hạn của Chiller.

Đây là lý do BMS hoặc hệ điều khiển plant có vai trò quan trọng khi triển khai các chiến lược tối ưu sâu hơn.

Các bộ phận chính của tháp giải nhiệt Chiller

Một trong những thành phần quan trọng nhất là fan. Quạt tạo airflow qua vùng trao đổi nhiệt. Lưu lượng không khí ảnh hưởng đến tốc độ bay hơi và khả năng thải nhiệt của tower.

Fan được dẫn động bởi motor. Tùy thiết kế, hệ truyền động có thể sử dụng dây đai, hộp số hoặc direct drive. Tình trạng motor và bộ truyền động ảnh hưởng trực tiếp đến tốc độ và độ ổn định của quạt.

Fill media tăng diện tích tiếp xúc giữa nước và không khí. Nếu fill bị đóng cáu cặn, bẩn hoặc biến dạng, khả năng phân phối và trao đổi nhiệt có thể giảm.

Hệ thống spray nozzle hoặc water distribution phân bố nước lên fill. Nếu béc bị tắc, một phần fill có thể không nhận đủ nước trong khi khu vực khác nhận quá nhiều. Điều này làm giảm hiệu quả sử dụng bề mặt trao đổi nhiệt của tower.

Drift eliminator được bố trí để hạn chế các giọt nước nhỏ bị dòng khí mang ra ngoài. Bộ phận này không loại bỏ lượng nước bay hơi thực sự mà chủ yếu giảm thất thoát dạng giọt.

Basin là nơi thu nước đã được giải nhiệt. Basin cần được duy trì sạch tương đối theo yêu cầu vận hành để hạn chế cặn tuần hoàn về condenser.

Make-up water system bổ sung phần nước bị mất trong quá trình vận hành.

Blowdown system xả một phần nước ra khỏi vòng tuần hoàn để hỗ trợ kiểm soát sự tích tụ khoáng và các chất hòa tan theo chương trình xử lý nước của công trình.

Xem Thêm HVAC Công Nghiệp: Thành Phần Và Cách Chọn Hệ Phù Hợp

Vì sao tháp giải nhiệt bị hao nước?

Hao nước của cooling tower không chỉ đến từ bay hơi.

Evaporation là lượng nước thực sự chuyển thành hơi trong quá trình thải nhiệt. Đây là cơ chế cần thiết để cooling tower thực hiện chức năng làm mát.

Drift lại là các giọt nước nhỏ bị cuốn ra khỏi tháp theo dòng không khí. Drift eliminator được sử dụng để hạn chế dạng thất thoát này.

Blowdown là lượng nước được chủ động xả khỏi hệ thống. Khi nước bay hơi, phần khoáng hòa tan không bay hơi theo và có xu hướng tích tụ trong nước tuần hoàn. Blowdown là một phần của chiến lược kiểm soát nồng độ này.

Ngoài ba cơ chế trên, hệ thống còn có thể thất thoát nước không mong muốn do rò rỉ, tràn basin, van make-up hoạt động không đúng hoặc đường ống gặp vấn đề.

Khi lượng make-up tăng bất thường, cần phân biệt xem nguyên nhân đến từ điều kiện tải và khí hậu hay có thất thoát ngoài dự kiến.

Vì sao cần kiểm soát chất lượng nước tháp giải nhiệt?

Nước trong cooling tower liên tục tiếp xúc với không khí ngoài trời và trải qua quá trình bay hơi. Đây là môi trường khác đáng kể so với vòng chilled water kín.

Khi nước bay hơi, các chất khoáng hòa tan có xu hướng ở lại trong hệ thống. Nếu nồng độ tăng quá mức, nguy cơ hình thành scale – cáu cặn trên fill, đường ống và bề mặt trao đổi nhiệt có thể tăng.

Cáu cặn trên condenser tube tạo thêm trở lực nhiệt, làm giảm khả năng truyền nhiệt giữa refrigerant và nước. Khi đó, Chiller có thể phải vận hành với điều kiện ngưng tụ cao hơn.

Ngoài cáu cặn, hệ thống còn có nguy cơ ăn mòn các bộ phận kim loại nếu chất lượng nước không được quản lý phù hợp.

Môi trường nước, nhiệt độ và chất dinh dưỡng cũng có thể tạo điều kiện cho biofilm, rêu tảo hoặc các dạng phát triển sinh học. Những yếu tố này có thể làm bẩn fill, basin và bề mặt trao đổi nhiệt.

Do đó, make-up và blowdown cần được kiểm soát theo chương trình xử lý nước phù hợp với chất lượng nguồn nước và hệ thống thực tế.

Không nên tự áp dụng một mức pH, conductivity, cycles of concentration hoặc liều hóa chất chung cho mọi công trình. Các thông số này cần được xác định theo chương trình xử lý nước cụ thể và yêu cầu thiết bị.

Xem Thêm Bảo Trì Hệ Thống HVAC Giải Pháp Toàn Diện Cho Doanh Nghiệp

Những lỗi vận hành thường gặp của tháp giải nhiệt Chiller

Một lỗi thường gặp là nhiệt độ nước rời tháp cao hơn điều kiện mong muốn. Nguyên nhân có thể do wet-bulb bên ngoài tăng, tải Chiller lớn, quạt không tạo đủ airflow, fill bẩn, nước phân phối không đều hoặc béc phun bị tắc.

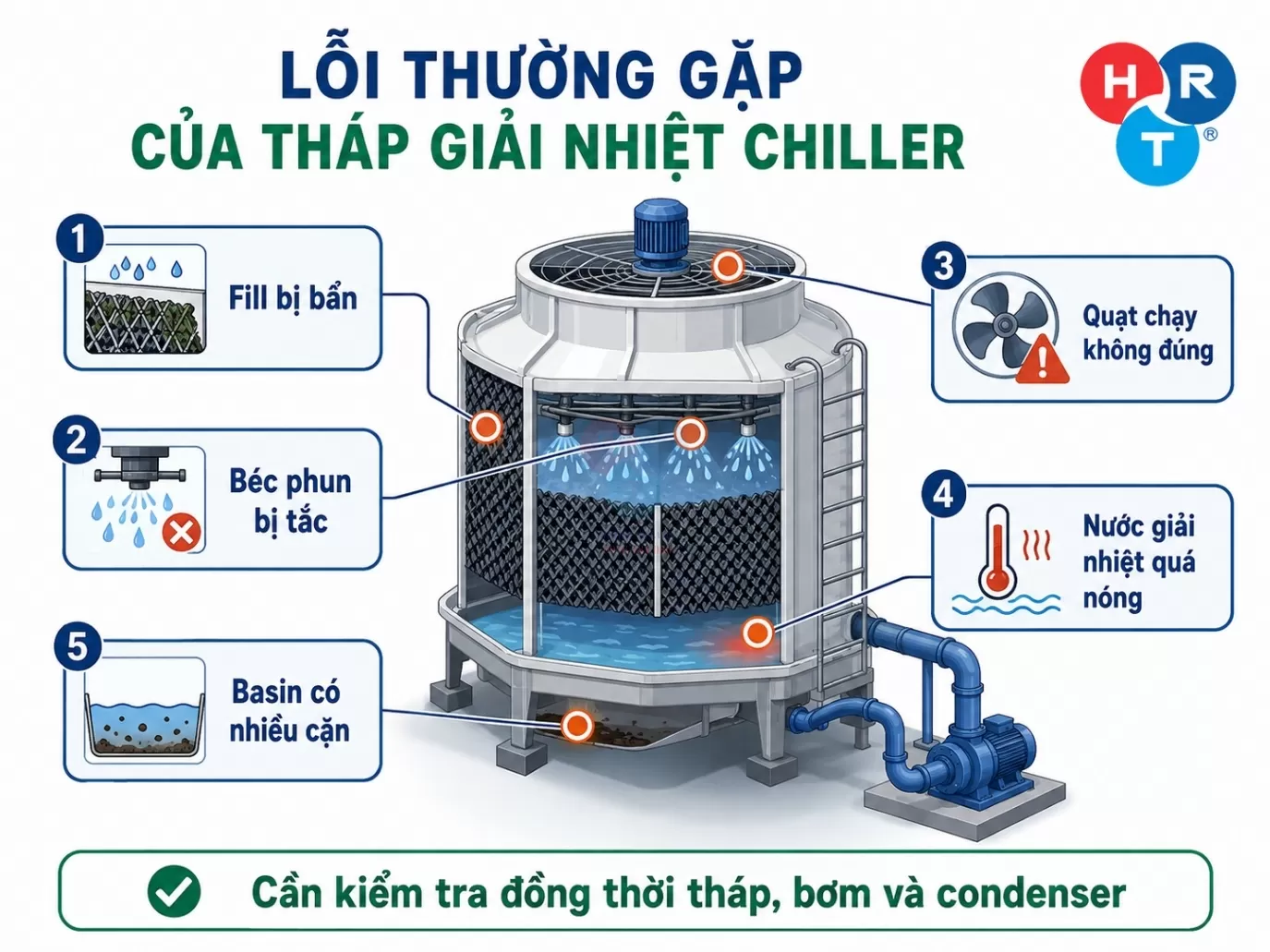

Lỗi thường gặp của tháp giải nhiệt Chiller

Vì vậy, không nên chỉ nhìn nhiệt độ nước rồi kết luận tower có lỗi. Cần so sánh cùng wet-bulb và tải.

Quạt tháp không chạy hoặc chạy thiếu tốc độ cũng làm khả năng trao đổi nhiệt giảm. Với quạt sử dụng VFD, cần kiểm tra lệnh tốc độ, feedback, trạng thái fault và tình trạng motor. Với hệ truyền động dây đai, cần kiểm tra cả bộ truyền động theo yêu cầu bảo trì.

Fill bị bẩn hoặc đóng cáu cặn làm giảm khả năng tiếp xúc giữa nước và không khí. Nước có thể chảy không đều hoặc hình thành các đường chảy ưu tiên, làm một phần diện tích fill không được sử dụng hiệu quả.

Béc phun bị tắc cũng tạo hiệu ứng tương tự. Quạt có thể vận hành bình thường nhưng nước không được phân phối đều trên bề mặt trao đổi nhiệt.

Basin quá bẩn làm tăng nguy cơ cặn được bơm trở lại vòng condenser water. Nếu cặn tiếp tục đi vào condenser, hiệu suất trao đổi nhiệt có thể bị ảnh hưởng.

Drift bất thường cần được kiểm tra tại drift eliminator, hướng airflow và tình trạng cơ khí của tháp.

Make-up water không hoạt động đúng có thể khiến mức nước basin quá thấp hoặc ngược lại gây tràn. Mức nước quá thấp có thể ảnh hưởng đến điều kiện hút của bơm tùy cấu hình.

Blowdown không phù hợp cũng gây vấn đề. Nếu xả quá ít trong điều kiện nước cần kiểm soát chặt, nồng độ chất hòa tan có thể tăng. Nếu xả quá nhiều, lượng nước make-up và chi phí vận hành tăng không cần thiết.

Quạt rung hoặc phát tiếng ồn có thể liên quan đến blade, bearing, motor, alignment, belt hoặc kết cấu. Không nên kết luận nguyên nhân chỉ dựa vào tiếng nghe.

Vì sao tháp vẫn chạy nhưng Chiller vẫn có áp suất ngưng tụ cao?

Cooling tower đang chạy không đồng nghĩa toàn bộ vòng condenser water đang vận hành đúng.

Trước tiên cần kiểm tra nhiệt độ nước rời tháp. Nếu nước vẫn quá nóng so với điều kiện thiết kế và wet-bulb hiện tại, tower có thể chưa thải đủ nhiệt.

Tiếp theo cần kiểm tra lưu lượng condenser water. Bơm nước giải nhiệt có thể đang chạy nhưng lưu lượng thực tế không đạt do strainer tắc, valve sai trạng thái hoặc điểm vận hành không phù hợp.

Một nguyên nhân khác là fouling condenser tube. Khi bề mặt ống bị bám cặn, Chiller gặp khó khăn trong việc truyền nhiệt sang nước. Khi đó, condenser approach có thể thay đổi so với trạng thái sạch.

Sensor cũng cần được kiểm tra. Một cảm biến nhiệt độ sai có thể khiến đội vận hành đánh giá sai cả tower và Chiller.

Ngoài ra, hệ refrigerant hoặc bản thân Chiller có thể có vấn đề khác. Vì vậy, không nên tăng ngay fan speed của cooling tower khi thấy head pressure cao mà chưa xác định nguồn gốc.

VFD quạt tháp giải nhiệt hoạt động như thế nào?

VFD cho phép thay đổi tốc độ quạt cooling tower theo tín hiệu điều khiển.

Một chiến lược phổ biến là điều chỉnh tốc độ quạt dựa trên nhiệt độ condenser water hoặc một setpoint liên quan. Khi tải thấp hoặc điều kiện wet-bulb thuận lợi, tháp có thể không cần quạt chạy ở tốc độ tối đa.

VFD giảm tốc fan giúp giảm airflow và công suất quạt khi khả năng thải nhiệt yêu cầu thấp hơn. Khi tải tăng hoặc nhiệt độ nước cao, controller tăng speed command.

Tuy nhiên, tốc độ không nên được giảm xuống mức thấp nhất chỉ với mục tiêu tiết kiệm điện. Cooling tower vẫn phải đảm bảo điều kiện nước phù hợp cho Chiller.

Ngược lại, chạy fan 100% liên tục cũng không mặc định là tối ưu. Cần cân bằng điện năng quạt với lợi ích của nước condenser lạnh hơn đối với compressor.

Nếu hệ thống có BMS, logic có thể được triển khai dựa trên nhiệt độ, tải và trạng thái plant tùy thiết kế.

BMS có thể giám sát gì ở tháp giải nhiệt?

Trong hệ thống có BMS, nhiệt độ nước vào và ra cooling tower có thể được giám sát nếu hệ được trang bị cảm biến phù hợp.

BMS cũng có thể theo dõi trạng thái Run/Stop của fan, tốc độ VFD và alarm từ thiết bị.

Condenser water pump có thể được tích hợp để giám sát trạng thái và phối hợp trình tự vận hành với Chiller và tower.

Nếu basin có cảm biến mức hoặc hệ thống make-up có tín hiệu phù hợp, BMS có thể tiếp nhận thêm dữ liệu theo thiết kế.

Giá trị lớn của BMS nằm ở khả năng trend. Khi lưu lịch sử nhiệt độ nước, wet-bulb nếu có, fan speed và trạng thái Chiller, đội vận hành có thể nhận biết tower đang cần tốc độ fan cao hơn trước để đạt cùng điều kiện. Đây có thể là dấu hiệu cần kiểm tra fill, nozzle hoặc các thành phần khác.

Tuy nhiên, BMS không thể thay thế kiểm tra trực tiếp. Hệ thống không nhìn thấy được fill bị đóng cặn, nozzle phun không đều hay basin bẩn nếu không có kiểm tra hiện trường phù hợp.

Những thông số cần theo dõi khi vận hành tháp giải nhiệt

Đánh giá cooling tower cần bắt đầu từ điều kiện môi trường. Wet-bulb temperature là thông số quan trọng vì nó ảnh hưởng trực tiếp đến giới hạn làm mát của tháp.

Nhiệt độ nước vào và ra tower giúp xác định range.

Kết hợp nhiệt độ nước ra với wet-bulb giúp đánh giá approach.

Lưu lượng condenser water cũng cần được xem xét để hiểu điều kiện truyền nhiệt thực tế. Một tower có nhiệt độ nước bất thường có thể do vấn đề lưu lượng chứ không chỉ airflow.

Fan speed và motor current giúp xác định quạt đang hoạt động ở điều kiện nào.

Phía Chiller, condenser approach có thể hỗ trợ đánh giá tình trạng truyền nhiệt tại condenser khi được xem cùng các dữ liệu phù hợp.

Lượng make-up và blowdown cũng cần được theo dõi theo chương trình quản lý nước của công trình.

Ngoài số liệu, tình trạng vật lý của fill, basin, nozzle, drift eliminator, fan và rung cũng là phần không thể bỏ qua.

Không có một bộ setpoint chung phù hợp cho tất cả cooling tower và Chiller.

Sai lầm thường gặp khi vận hành cooling tower

Sai lầm đầu tiên là chạy fan 100% liên tục mà không xem tải và nhiệt độ nước. Cách vận hành này có thể sử dụng nhiều năng lượng quạt hơn cần thiết trong các thời điểm tải thấp.

Sai lầm thứ hai là cố đưa nhiệt độ nước xuống thấp nhất. Hạ nước thấp hơn có thể giúp Chiller trong một phạm vi, nhưng fan cần thêm điện và Chiller cũng có giới hạn vận hành riêng.

Sai lầm thứ ba là chỉ nhìn nhiệt độ nước rời tower mà không xem wet-bulb. Nếu thời tiết trở nên nóng ẩm hơn, nước ra cao hơn chưa chắc chứng minh cooling tower xuống cấp.

Một lỗi khác là vệ sinh tower nhưng bỏ qua condenser. Nếu condenser tube bị fouling, Chiller vẫn có thể vận hành kém dù tower hoạt động bình thường.

Bỏ qua water treatment và blowdown cũng có thể làm vấn đề tích tụ theo thời gian. Các hậu quả thường không xuất hiện ngay nhưng có thể biểu hiện qua cáu cặn, biofilm hoặc hiệu suất trao đổi nhiệt giảm.

Khi Chiller có head pressure cao, tăng ngay fan speed mà không kiểm tra flow, condenser và sensor cũng là cách xử lý thiếu cơ sở.

Cuối cùng, fan và motor hoạt động tốt không có nghĩa tower đang trao đổi nhiệt tốt nếu nước không được phân phối đều qua fill.

Khi nào cần bảo trì hoặc cải tạo tháp giải nhiệt?

Cooling tower cần được đánh giá kỹ hơn khi approach tăng so với trạng thái vận hành bình thường trong các điều kiện tương đương.

Nếu nhiệt độ nước ra thường xuyên không đạt trong khi wet-bulb và tải tương tự trước đây, cần kiểm tra quạt, fill, nozzle, airflow và water flow.

Fan phải chạy gần tốc độ tối đa trong thời gian dài để duy trì điều kiện mà trước đây chỉ cần tốc độ thấp hơn cũng có thể cho thấy hiệu suất tower hoặc hệ condenser water đã thay đổi.

Fill hoặc nozzle bẩn lặp lại cần được xem cùng chất lượng nước và điều kiện môi trường.

Nước có nhiều cặn hoặc biofilm là dấu hiệu cần xem lại tình trạng vận hành và chương trình quản lý nước của công trình.

Quạt rung, ồn, motor quá tải hoặc truyền động xuống cấp cũng cần được xử lý trước khi gây gián đoạn vận hành.

Nếu lượng make-up tăng bất thường, cần kiểm tra drift, blowdown, tràn hoặc rò nước.

Khi condenser approach của Chiller tăng, tower và vòng nước giải nhiệt là một trong các khu vực cần kiểm tra, nhưng không phải nguyên nhân duy nhất.

HRT tiếp cận tháp giải nhiệt và hệ Chiller theo hướng nào?

Với HRT, việc đánh giá tháp giải nhiệt Chiller cần được thực hiện trong mối quan hệ với toàn bộ condenser-water system chứ không chỉ kiểm tra riêng cooling tower.

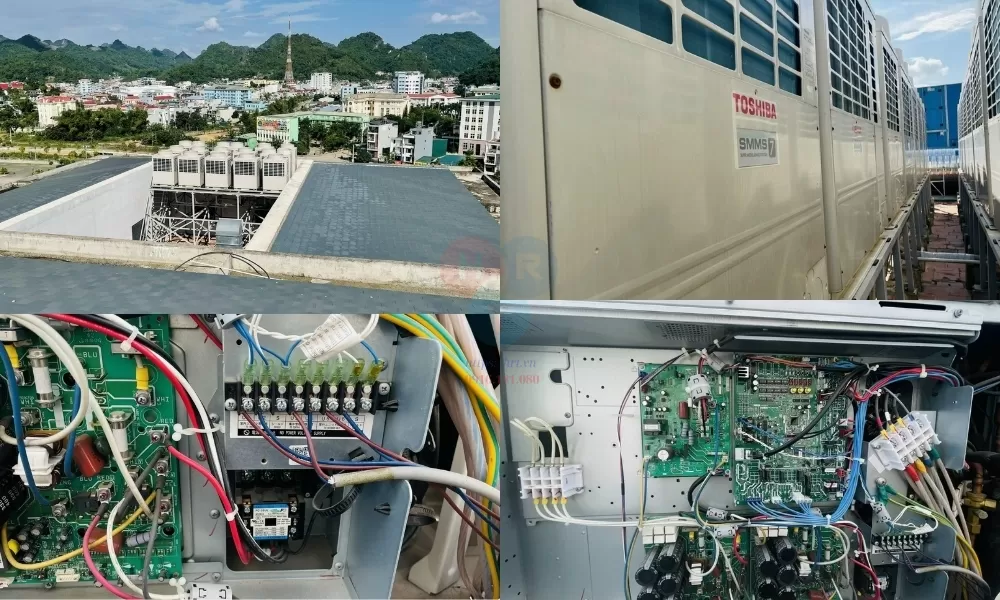

HRT thi công dự án điều hòa trung tâm

Các thành phần cần xem xét có thể gồm Chiller condenser, condenser water pump, cooling tower, fan, VFD, đường ống, valve, strainer, BMS và tình trạng nước.

Khi Chiller vận hành với điều kiện ngưng tụ bất lợi, cần kiểm tra nhiệt độ nước, lưu lượng, approach, trạng thái fan và điều kiện condenser thay vì kết luận ngay rằng tower thiếu công suất.

Với hệ có VFD và BMS, dữ liệu tốc độ quạt, nhiệt độ nước và trend vận hành có thể hỗ trợ xác định các thay đổi về hiệu suất theo thời gian. Tuy nhiên, dữ liệu điều khiển cần được kết hợp kiểm tra hiện trường.

Trong phạm vi dịch vụ đã cung cấp, HRT hoạt động với các hệ thống VRV/VRF, Chiller, AHU, FCU, điều hòa công nghiệp, điều hòa nhà xưởng, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động, giải pháp tiết kiệm năng lượng, bảo trì, bảo dưỡng, cải tạo và tối ưu hệ thống HVAC.

Với cooling tower, nội dung phù hợp nằm trong phạm vi hệ Chiller, bảo trì, bảo dưỡng, điều khiển tự động, cải tạo và tối ưu HVAC. Không nên tự mở rộng sang dịch vụ xử lý nước chuyên dụng, kiểm nghiệm vi sinh hoặc chứng nhận cooling tower nếu chưa được xác nhận trong phạm vi của HRT.

HRT không nên cam kết mức giảm điện, nhiệt độ nước hoặc hiệu suất cụ thể khi chưa khảo sát. Kết quả phụ thuộc vào Chiller, cooling tower, tải, điều kiện wet-bulb, lưu lượng, tình trạng thiết bị và chiến lược vận hành.

Với tinh thần Hiểu Đúng – Rõ Ràng – Tận Tâm, HRT hướng đến việc giúp doanh nghiệp đánh giá đúng hiện trạng và lựa chọn phương án bảo trì, cải tạo hoặc tối ưu phù hợp với điều kiện thực tế của hệ thống.

Kết luận

Tháp giải nhiệt Chiller là thiết bị thải nhiệt của vòng condenser water trong hệ Chiller giải nhiệt nước. Nước nhận nhiệt tại condenser, được bơm lên cooling tower, giảm nhiệt chủ yếu thông qua quá trình bay hơi rồi quay lại Chiller.

Khả năng vận hành của tháp chịu ảnh hưởng bởi wet-bulb, airflow, water flow, fill, béc phun, chất lượng nước, quạt và điều kiện tải. Hai thông số quan trọng là cooling tower range và approach, nhưng chúng phải được đánh giá cùng điều kiện môi trường và tải thay vì sử dụng một giá trị chung cho mọi công trình.

Vận hành tối ưu cũng không đồng nghĩa làm nước giải nhiệt lạnh nhất có thể. Nhiệt độ nước condenser cần phù hợp với Chiller và tổng năng lượng của compressor, cooling tower fan và bơm nước giải nhiệt.

Khi Chiller có áp suất ngưng tụ cao hoặc hiệu suất suy giảm, doanh nghiệp nên kiểm tra đồng thời cooling tower, bơm, lưu lượng, condenser, valve, strainer và cảm biến để xác định đúng nguyên nhân.

Nếu doanh nghiệp cần kiểm tra, bảo trì, cải tạo hoặc tối ưu hệ thống Chiller và điều khiển tự động, HRT có thể khảo sát hiện trạng và đề xuất phương án dựa trên điều kiện vận hành thực tế của công trình.

Thông tin liên hệ

Công Ty Điều Hòa Thông Gió HRT
Địa chỉ: Số 9TT7 Đường Foresa 7A, KĐT Sinh Thái Tasco, Phường Xuân Phương, TP Hà Nội, Việt Nam
Hotline: 0916 181 080
Email: CEO@hrt.vn

Câu hỏi thường gặp về tháp giải nhiệt Chiller

Tháp giải nhiệt Chiller có tác dụng gì?

Tháp giải nhiệt Chiller thải nhiệt từ vòng nước condenser ra môi trường và đưa nước đã giảm nhiệt trở lại condenser để tiếp tục chu trình trao đổi nhiệt.

Tháp giải nhiệt có làm lạnh nước giống Chiller không?

Không. Chiller sử dụng chu trình lạnh để tạo nước lạnh cho AHU và FCU. Cooling tower chủ yếu dùng quá trình trao đổi nhiệt và bay hơi để hạ nhiệt nước giải nhiệt.

Cooling Tower Approach là gì?

Cooling Tower Approach là chênh lệch giữa nhiệt độ nước rời cooling tower và nhiệt độ wet-bulb của không khí vào tháp.

Cooling Tower Range là gì?

Range là chênh lệch giữa nhiệt độ nước nóng vào cooling tower và nhiệt độ nước đã giảm nhiệt rời khỏi tháp.

Approach càng nhỏ càng tốt có đúng không?

Không hoàn toàn. Approach nhỏ hơn có thể yêu cầu khả năng trao đổi nhiệt lớn hơn hoặc tăng năng lượng quạt. Cần xem xét cùng Chiller và tổng năng lượng của plant.

Vì sao tháp giải nhiệt hao nước?

Nước có thể bị mất do bay hơi, drift và blowdown. Ngoài ra, hệ thống cũng có thể hao nước bất thường nếu xuất hiện rò, tràn hoặc sự cố tại hệ make-up.

Vì sao Chiller vẫn có áp suất ngưng tụ cao dù tháp đang chạy?

Nguyên nhân có thể nằm ở nhiệt độ nước rời tháp cao, lưu lượng condenser water thấp, condenser tube bị fouling, strainer hoặc valve bị cản, sensor sai hoặc vấn đề khác của Chiller.

Có nên chạy quạt tháp 100% liên tục không?

Không nên mặc định. Fan speed cần phù hợp với tải, nhiệt độ condenser water, điều kiện wet-bulb và chiến lược vận hành của plant.

VFD có giúp giảm năng lượng cooling tower không?

VFD có thể giúp giảm fan power khi tải thấp hoặc điều kiện môi trường cho phép giảm tốc quạt. Tuy nhiên, hiệu quả phải được đánh giá cùng năng lượng của Chiller và bơm thay vì chỉ xem riêng cooling tower.

Khi nào cần kiểm tra fill của tháp giải nhiệt?

Cần kiểm tra khi hiệu suất trao đổi nhiệt suy giảm, nước phân phối không đều, approach thay đổi bất thường hoặc quan sát thấy cáu cặn, bẩn hay biến dạng trên fill.
