Bơm nước lạnh Chiller là thành phần quan trọng trong hệ thống điều hòa trung tâm sử dụng nước lạnh, có nhiệm vụ tạo chênh áp để duy trì dòng nước tuần hoàn qua Chiller, đường ống và các thiết bị trao đổi nhiệt như AHU, FCU. Nếu lưu lượng hoặc cột áp không phù hợp, hệ thống có thể xuất hiện tình trạng AHU thiếu nước lạnh, FCU không đạt công suất, Chiller báo lỗi lưu lượng, bơm rung, cavitation, motor quá tải hoặc tiêu thụ năng lượng cao.

Trong thực tế vận hành, khi một khu vực thiếu lạnh, giải pháp đầu tiên đôi khi là tăng tốc độ bơm hoặc chạy thêm bơm. Cách xử lý này không phải lúc nào cũng đúng. Nguyên nhân có thể nằm ở Y Strainer bị tắc, van điều khiển không mở đúng, khí tồn tại trong hệ thống, mạng đường ống mất cân bằng, coil bị cản trở hoặc điểm làm việc thực tế của bơm không phù hợp với hệ thống.

Vì vậy, đánh giá bơm nước lạnh Chiller cần dựa trên toàn bộ vòng tuần hoàn nước lạnh thay vì chỉ nhìn trạng thái Run/Stop hoặc áp suất đầu đẩy của bơm. Bài viết dưới đây được đội ngũ HRT biên soạn nhằm giúp doanh nghiệp hiểu rõ vai trò của bơm nước lạnh, các cấu hình thường gặp và những lỗi cần kiểm tra trong quá trình vận hành hệ Chiller.

Bơm nước lạnh Chiller là gì?

Bơm nước lạnh Chiller là thiết bị tạo ra chênh áp cần thiết để nước tuần hoàn trong hệ thống hydronic. Dòng nước đi qua thiết bị làm lạnh, hệ thống đường ống, van, phụ kiện và coil của AHU hoặc FCU rồi quay trở lại Chiller để tiếp tục chu trình.

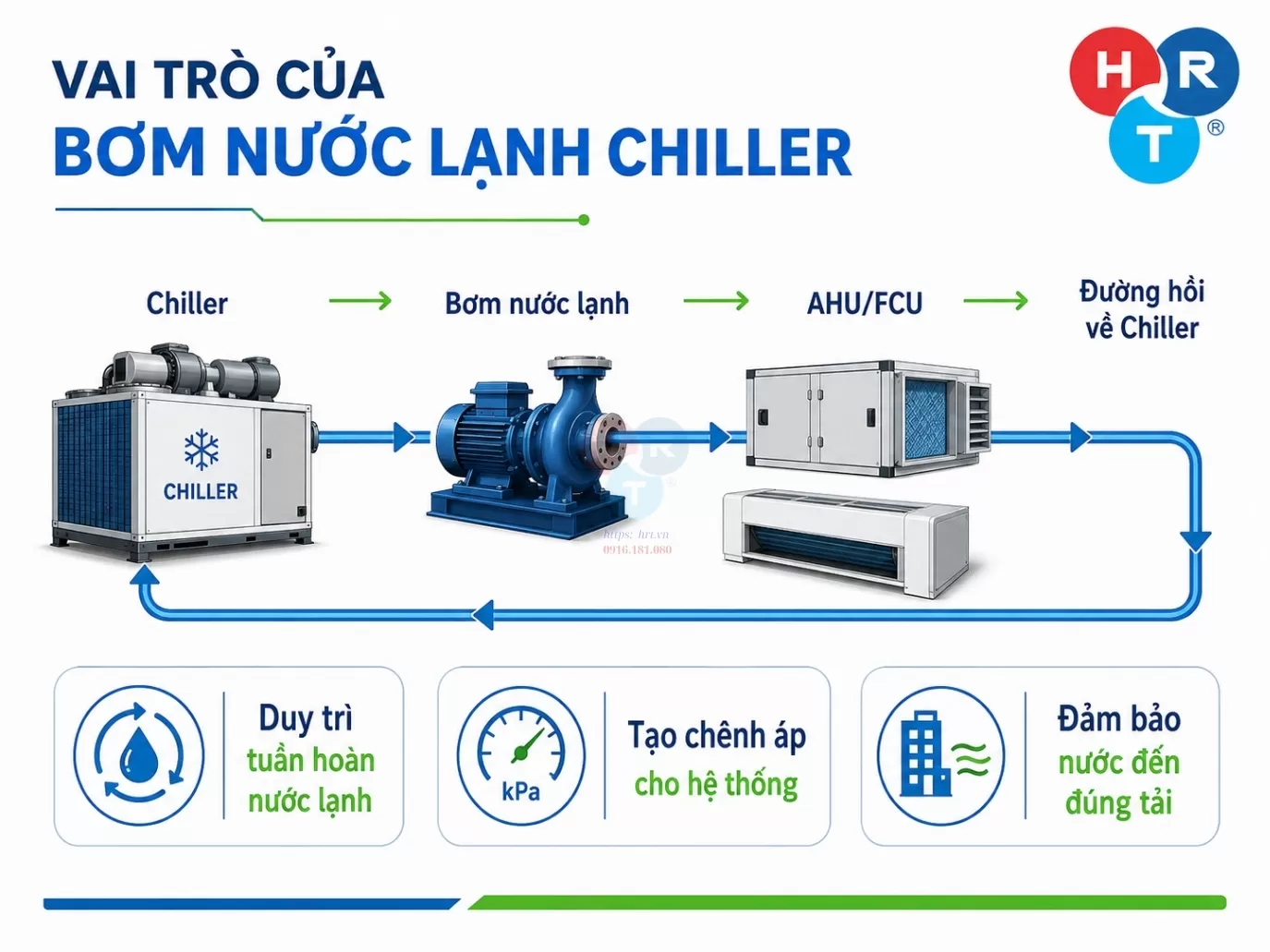

Vai trò của bơm nước lạnh Chiller

Cần hiểu rằng bơm không tạo ra năng suất lạnh. Chiller là thiết bị thực hiện quá trình trao đổi nhiệt để làm giảm nhiệt độ nước. Bơm chỉ đảm nhiệm việc vận chuyển nước qua toàn bộ vòng tuần hoàn.

Trong một mạch kín, nhiệm vụ chính của bơm không đơn giản là “đẩy nước lên cao” như cách hiểu thường gặp. Khi hệ thống đã được điền đầy nước và làm việc ổn định, bơm chủ yếu phải thắng tổng trở lực do ma sát trong đường ống, coil, van, bộ lọc, Chiller và các phụ kiện khác gây ra.

Nếu bơm không tạo đủ chênh áp, lưu lượng tại các thiết bị cuối tuyến có thể không đạt. Ngược lại, nếu bơm tạo lưu lượng và áp suất lớn hơn mức cần thiết, hệ thống có thể xuất hiện dư lưu lượng, van phải tiết lưu nhiều và năng lượng bơm tăng.

Do đó, bơm cần được lựa chọn và vận hành phù hợp với chính mạng đường ống mà nó phục vụ.

Xem Thêm Điều Hòa Công Nghiệp VRV

Xem Thêm Điều Hòa Công Nghiệp Chiller

Xem Thêm Điều Hòa Công Nghiệp Packaged

Bơm nước lạnh Chiller cần tạo lưu lượng hay áp suất?

Trong hệ thống nước lạnh, lưu lượng và cột áp là hai thông số có mối quan hệ chặt chẽ nhưng không giống nhau.

Lưu lượng thể hiện lượng nước đi qua hệ thống trong một khoảng thời gian. Đây là thông số liên quan trực tiếp đến khả năng vận chuyển năng lượng lạnh từ Chiller đến AHU hoặc FCU.

Cột áp của bơm thể hiện khả năng cung cấp năng lượng cho dòng nước để vượt qua trở lực của hệ thống. Đường ống dài, nhiều co cút, van, coil, Y Strainer và các phụ kiện đều làm tăng tổn thất áp.

Một sai lầm phổ biến là cho rằng áp suất đầu đẩy cao đồng nghĩa lưu lượng đã đủ. Thực tế, nếu một van phía sau bị đóng hoặc Y Strainer bị tắc, áp suất tại một số vị trí có thể tăng nhưng lưu lượng đến AHU vẫn thấp.

Ngược lại, một hệ thống có lưu lượng lớn chưa chắc đang vận hành hiệu quả. Nếu nước đi qua coil quá nhiều so với nhu cầu, van điều khiển phải đóng bớt và năng lượng bơm có thể bị sử dụng không cần thiết.

Vì vậy, khi đánh giá bơm cần xem đồng thời lưu lượng, cột áp và điều kiện mạng đường ống.

Pump Curve và System Curve là gì?

Mỗi bơm ly tâm có một đường đặc tính bơm – Pump Curve. Đường này thể hiện mối quan hệ giữa lưu lượng và cột áp mà bơm có thể tạo ra tại một tốc độ nhất định.

Thông thường, khi lưu lượng tăng, cột áp khả dụng của bơm có xu hướng giảm theo đặc tính của thiết bị.

Trong khi đó, System Curve thể hiện quan hệ giữa lưu lượng và tổng trở lực của hệ thống. Khi lưu lượng tăng, tổn thất áp trên đường ống, van và coil thường tăng. Vì vậy, hệ thống cần cột áp lớn hơn để duy trì lưu lượng cao hơn.

Điểm mà Pump Curve giao với System Curve chính là điểm làm việc thực tế của bơm.

Điểm làm việc này không cố định trong mọi điều kiện. Khi van đóng hoặc mở, Y Strainer bị bẩn, coil thay đổi trở lực hoặc tốc độ bơm được điều chỉnh bằng VFD, Pump Curve hoặc System Curve sẽ thay đổi, từ đó làm điểm vận hành dịch chuyển.

Đây là lý do không thể đánh giá một bơm chỉ dựa vào công suất motor hoặc tần số VFD. Cần xem bơm đang làm việc tại đâu trên đường đặc tính so với nhu cầu thực tế của hệ thống.

Xem Thêm HVAC Xanh Là Gì? Xu Hướng Cho Công Trình Hiện Đại

BEP của bơm Chiller là gì?

BEP – Best Efficiency Point là vùng trên đường đặc tính nơi bơm đạt hiệu suất tốt nhất theo thiết kế.

Bơm không bắt buộc phải luôn vận hành chính xác tại một điểm duy nhất, nhưng việc hoạt động kéo dài quá xa khỏi vùng phù hợp có thể làm hiệu suất giảm và tăng các tác động cơ học.

Khi lưu lượng quá thấp so với vùng thiết kế, dòng chảy bên trong bơm có thể trở nên không ổn định. Bơm có thể phát sinh rung, nhiệt và tải không thuận lợi lên ổ đỡ hoặc seal. Khi lưu lượng quá cao, bơm cũng có thể vận hành ở vùng không tối ưu và motor có thể chịu tải lớn hơn.

Không có một giá trị minimum flow chung áp dụng cho mọi bơm. Giới hạn vận hành phải căn cứ vào đường đặc tính, catalogue và dữ liệu của nhà sản xuất thiết bị cụ thể.

Vì vậy, mục tiêu vận hành không phải là giảm tốc độ bơm xuống mức thấp nhất có thể mà là duy trì điểm làm việc phù hợp với yêu cầu hệ thống và giới hạn của thiết bị.

Các cấu hình bơm nước lạnh Chiller phổ biến

Hệ Chiller không phải lúc nào cũng có cấu hình bơm giống nhau. Một số công trình sử dụng hệ bơm sơ cấp lưu lượng cố định, một số sử dụng cấu hình primary/secondary, trong khi các hệ khác có thể sử dụng Variable Primary Flow – VPF.

Trong cấu hình primary-only constant flow, bơm vận hành để duy trì dòng nước qua Chiller và hệ thống theo cấu trúc thiết kế. Khả năng thay đổi lưu lượng phụ thuộc vào cách bố trí và chiến lược điều khiển.

Với hệ primary/secondary, vòng nước phía Chiller và vòng phân phối tới tải được tách tương đối về mặt thủy lực. Primary pump thường phục vụ dòng nước qua Chiller, còn secondary pump đảm nhiệm phân phối nước đến AHU và FCU.

Cấu hình này cho phép tải phía công trình thay đổi mà không nhất thiết làm lưu lượng qua Chiller thay đổi tương ứng trong mọi điều kiện.

Trong hệ Variable Primary Flow, lưu lượng qua evaporator Chiller có thể thay đổi trực tiếp theo nhu cầu tải trong giới hạn được thiết kế. Cách tiếp cận này có thể giảm số lượng bơm hoặc năng lượng bơm trong một số hệ thống, nhưng yêu cầu điều khiển phải bảo đảm lưu lượng qua Chiller nằm trong phạm vi cho phép.

Không có cấu hình nào tốt nhất cho mọi công trình. Lựa chọn phụ thuộc vào quy mô hệ thống, Chiller, đặc tính tải, mạng đường ống, điều khiển và yêu cầu vận hành.

Xem Thêm Giải Mã Các Chỉ Số Hiệu Suất Năng Lượng HVAC

Primary Pump và Secondary Pump khác nhau thế nào?

Trong hệ primary/secondary truyền thống, Primary Pump thường liên quan đến vòng tuần hoàn qua Chiller. Nhiệm vụ của bơm là duy trì điều kiện dòng nước cần thiết ở phía sản xuất lạnh.

Secondary Pump phục vụ mạng phân phối nước lạnh đến AHU, FCU và các tải khác. Tốc độ hoặc số lượng bơm secondary có thể thay đổi theo tải nếu hệ thống được thiết kế theo hướng variable flow.

Giữa hai vòng thường có đoạn kết nối giúp decouple về mặt thủy lực. Khi lưu lượng phía tải khác với lưu lượng phía Chiller, phần chênh có thể đi qua đoạn kết nối này theo hướng tương ứng.

Tuy nhiên, không nên gọi mọi bơm nằm gần Chiller là primary pump. Tên và chức năng bơm phải được xác định theo sơ đồ thủy lực thực tế.

VFD điều khiển bơm nước lạnh như thế nào?

VFD – Variable Frequency Drive được sử dụng để thay đổi tốc độ motor bơm theo nhu cầu vận hành.

Trong hệ phân phối nước lạnh biến lưu lượng, các van điều khiển hai ngả tại AHU hoặc FCU có thể đóng bớt khi tải giảm. Khi nhiều van đóng, nhu cầu lưu lượng toàn hệ thống giảm.

Cảm biến differential pressure – ΔP có thể được bố trí tại vị trí phù hợp trên mạng phân phối. Controller nhận tín hiệu ΔP và điều chỉnh tốc độ bơm thông qua VFD.

Khi nhiều van mở và nhu cầu nước tăng, ΔP tại khu vực kiểm soát có thể giảm. Hệ điều khiển tăng tốc bơm để duy trì điều kiện yêu cầu.

Khi các van đóng bớt, hệ thống giảm nhu cầu. Controller có thể giảm tốc bơm để tránh duy trì áp suất và lưu lượng cao không cần thiết.

Trong hệ có BMS, tốc độ bơm, trạng thái Run/Stop, Fault, ΔP, nhiệt độ CHWS/CHWR và một số thông số khác có thể được giám sát nếu thiết bị và hệ thống điều khiển hỗ trợ.

Tuy nhiên, chỉ có VFD không đồng nghĩa hệ thống đã được tối ưu. Setpoint ΔP, vị trí cảm biến và logic điều khiển ảnh hưởng trực tiếp đến hiệu quả vận hành.

Xem Thêm HVAC tiết kiệm năng lượng: Cách tối ưu vận hành

Vì sao không nên giảm tốc bơm càng thấp càng tốt?

Giảm tốc độ bơm có thể giảm năng lượng trong hệ biến lưu lượng, nhưng tốc độ thấp không phải lúc nào cũng tốt.

Trước hết, Chiller có thể yêu cầu một mức lưu lượng tối thiểu qua evaporator. Giá trị này phụ thuộc vào model, cấu tạo và yêu cầu của nhà sản xuất. Nếu lưu lượng giảm dưới giới hạn cho phép, Chiller có thể vận hành không ổn định hoặc kích hoạt bảo vệ.

Thứ hai, các coil nằm xa phòng máy cần đủ chênh áp để van và coil nhận lưu lượng cần thiết. Nếu tốc độ bơm quá thấp, zone bất lợi nhất có thể thiếu nước dù các thiết bị gần bơm vẫn hoạt động bình thường.

Bản thân bơm cũng có vùng vận hành cho phép. Vận hành kéo dài ở lưu lượng rất thấp có thể làm giảm hiệu suất và tạo điều kiện không thuận lợi cho bơm.

Do đó, minimum speed của VFD phải được xác định theo đặc tính bơm, Chiller, mạng đường ống và yêu cầu tải. Không nên áp dụng một giá trị Hz cố định cho tất cả công trình.

Những lỗi vận hành thường gặp của bơm nước lạnh Chiller

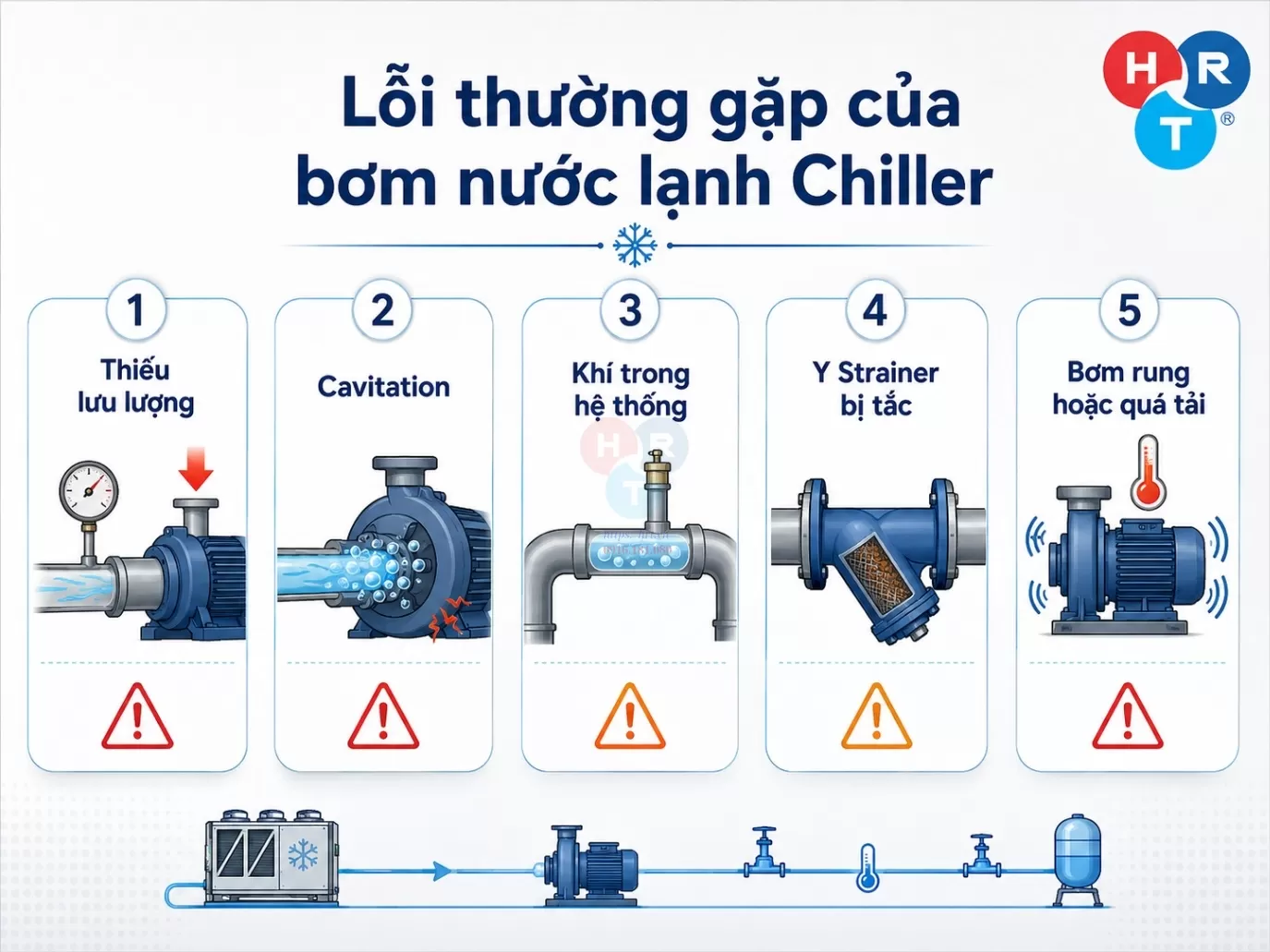

Lỗi thường gặp của bơm nước lạnh Chiller

Bơm chạy nhưng lưu lượng thấp

Đây là tình trạng thường khiến đội vận hành tăng tốc bơm ngay lập tức. Tuy nhiên, lưu lượng thấp có thể đến từ nhiều nguyên nhân.

Y Strainer có thể bị tắc. Van cô lập có thể chưa được mở hoàn toàn sau bảo trì. Van điều khiển tại AHU hoặc FCU có thể không hoạt động đúng. Khí có thể tích tụ tại điểm cao và cản trở dòng nước. Pump Curve cũng có thể không phù hợp với System Curve thực tế.

Vì vậy, cần kiểm tra toàn bộ mạng trước khi điều chỉnh VFD.

Y Strainer hoặc bộ lọc bị tắc

Y Strainer được sử dụng để giữ cặn trước các thiết bị quan trọng. Khi cặn tích tụ nhiều, trở lực qua Strainer tăng và lưu lượng giảm.

Dấu hiệu có thể là chênh áp tăng qua Strainer hoặc lưu lượng phía sau giảm dù bơm vẫn vận hành bình thường.

Việc xử lý cần tuân theo quy trình bảo trì và điều kiện an toàn của hệ thống. Sau vệ sinh, cần kiểm tra lại lưu lượng và ΔP.

Van cô lập chưa mở hoàn toàn

Sau quá trình bảo trì, van có thể được mở chưa hết hoặc để sai trạng thái. Đây là lỗi đơn giản nhưng có thể gây giảm lưu lượng đáng kể.

Khi đánh giá hệ thống, cần xác nhận vị trí thực tế của van thay vì chỉ dựa vào giả định vận hành.

Van điều khiển AHU/FCU hoạt động không đúng

AHU hoặc FCU có thể thiếu nước dù bơm chính vận hành tốt nếu van điều khiển tại coil không mở đúng.

Nguyên nhân có thể nằm ở actuator, tín hiệu điều khiển, thân van hoặc chênh áp không đủ để van làm việc đúng điều kiện.

Khi một vài AHU thiếu nước nhưng các khu vực khác vẫn hoạt động tốt, cần ưu tiên kiểm tra mạng phân phối và thiết bị tại nhánh thay vì tăng ngay tốc độ bơm tổng.

Có khí trong hệ thống nước lạnh

Khí có thể tích tụ tại các điểm cao trong mạng đường ống và cản dòng. Hệ thống có thể phát tiếng ồn, lưu lượng không ổn định hoặc một số coil khó nhận nước.

Cần phân biệt tình trạng có khí trong hệ thống với cavitation trong bơm, vì hai hiện tượng có cơ chế khác nhau dù đôi khi tạo ra tiếng ồn tương tự.

Bơm bị cavitation

Cavitation xảy ra khi áp suất tại một khu vực trong bơm giảm đủ thấp để chất lỏng hình thành các bọt hơi. Khi những bọt này đi vào vùng áp suất cao hơn, chúng sụp đổ và tạo tác động lên bề mặt impeller.

Cavitation có thể làm bơm phát tiếng lạo xạo, rung, giảm hiệu suất và nếu kéo dài có thể gây xói mòn cánh bơm.

Nguyên nhân có thể liên quan đến điều kiện NPSH không đáp ứng, cản trở đường hút, van phía hút chưa mở đúng hoặc cấu hình đường hút không phù hợp.

Không nên kết luận mọi tiếng “như sỏi” đều là cavitation. Khí bị cuốn trong hệ cũng có thể tạo tiếng và rung tương tự.

Bơm rung mạnh

Rung bơm có thể đến từ cavitation, nhưng cũng có thể liên quan đến lệch tâm giữa bơm và motor, mất cân bằng, ổ đỡ, coupling, bệ máy hoặc điểm vận hành không phù hợp.

Do đó, chẩn đoán rung cần kiểm tra cả thủy lực và cơ khí.

Nếu chỉ thay bearing hoặc chỉ tăng áp hút mà không xác định nguyên nhân, lỗi có thể tiếp tục tái diễn.

Motor bơm quá tải

Motor quá tải không nên được quy ngay cho việc “bơm chạy quá nhanh”. Tình trạng này có thể liên quan đến điểm làm việc của bơm, tải thủy lực, nguồn điện hoặc vấn đề cơ khí.

Cần kiểm tra dòng motor, tốc độ, điểm vận hành và tình trạng cụm bơm trước khi kết luận.

Bơm nóng bất thường

Bơm hoặc motor nóng có thể liên quan đến vận hành ở lưu lượng quá thấp, vấn đề ổ đỡ, motor hoặc điều kiện thông gió xung quanh.

Nếu bơm chạy ở trạng thái gần như không có dòng nước trong thời gian dài, lượng năng lượng chuyển thành nhiệt trong cụm bơm có thể gây điều kiện vận hành không phù hợp.

Mechanical Seal bị rò

Rò tại mechanical seal có thể liên quan đến seal bị mòn, alignment, rung, điều kiện vận hành hoặc các yếu tố khác.

Không nên chỉ thay seal nhiều lần nếu lỗi tái diễn. Cần kiểm tra nguyên nhân gây tải bất thường lên seal.

Cavitation bơm Chiller là gì?

Cavitation là một trong những lỗi thủy lực cần được phân biệt rõ với khí lọt vào đường ống.

Khi chất lỏng đi vào mắt cánh impeller, tốc độ dòng tăng và áp suất giảm. Nếu áp suất cục bộ giảm đến mức không đủ để duy trì nước hoàn toàn ở trạng thái lỏng trong điều kiện đó, bọt hơi có thể hình thành.

Khi bọt di chuyển tới vùng áp suất cao hơn, chúng sụp đổ rất nhanh. Quá trình lặp lại có thể tạo lực tác động lên bề mặt cánh và gây xói mòn theo thời gian.

Hai khái niệm quan trọng là NPSHa – Net Positive Suction Head Available và NPSHr – Net Positive Suction Head Required.

NPSHa phụ thuộc hệ thống thực tế, trong khi NPSHr liên quan đến đặc tính của bơm tại từng điểm vận hành. Việc lựa chọn và vận hành phải bảo đảm điều kiện NPSH phù hợp theo thiết kế và dữ liệu nhà sản xuất.

Không nên tự áp dụng một khoảng dự phòng NPSH cố định cho mọi bơm mà chưa có dữ liệu cụ thể.

Xem Thêm HVAC Công Nghiệp: Thành Phần Và Cách Chọn Hệ Phù Hợp

Vì sao AHU hoặc FCU thiếu nước dù bơm vẫn chạy?

Khi một AHU thiếu lạnh, nguyên nhân không nhất thiết nằm ở bơm trung tâm.

Một khả năng là chênh áp tại coil không đủ, đặc biệt với thiết bị nằm ở vị trí bất lợi trên mạng đường ống. Trong khi các coil gần phòng máy vẫn nhận đủ nước, coil xa có thể thiếu lưu lượng.

Van balancing bị chỉnh sai cũng có thể làm một số nhánh nhận quá nhiều nước và các nhánh khác thiếu.

Van điều khiển tại AHU có thể không mở hết do lỗi actuator hoặc tín hiệu.

Y Strainer tại coil có thể bị tắc. Coil cũng có thể tích tụ cặn làm tăng trở lực.

Hệ thống mất cân bằng thủy lực sẽ khiến nước ưu tiên đi qua các đường có trở lực thấp hơn. Khi đó, tăng tốc bơm có thể tăng lưu lượng tổng nhưng chưa chắc giải quyết phân phối không đồng đều.

Do đó, cần đo và phân tích cả ΔP, lưu lượng và trạng thái van tại các tải quan trọng.

Bơm nước lạnh ảnh hưởng đến năng lượng hệ Chiller ra sao?

Năng lượng của bơm là một phần trong tổng năng lượng của chilled-water plant.

Nếu hệ thống luôn duy trì ΔP cao hơn cần thiết, bơm sẽ sử dụng nhiều năng lượng hơn để tạo cột áp mà các coil không thực sự cần.

Nếu lưu lượng tổng quá cao, tổn thất áp trên đường ống cũng tăng. Các van điều khiển có thể phải tiết lưu nhiều để kiểm soát lưu lượng từng coil.

Với hệ biến lưu lượng, VFD có thể giảm tốc độ bơm khi tải giảm, từ đó có tiềm năng giảm năng lượng. Tuy nhiên, hiệu quả phụ thuộc vào logic điều khiển, profile tải và giới hạn của Chiller cũng như bơm.

Sequencing của nhiều bơm song song cũng quan trọng. Chạy quá nhiều bơm ở tải thấp chưa chắc là phương án hiệu quả nhất nếu từng bơm làm việc ở vùng không thuận lợi.

Không nên cam kết một tỷ lệ tiết kiệm năng lượng cố định khi chưa khảo sát. Cần xem dữ liệu thực tế về tốc độ, lưu lượng, ΔP, số giờ vận hành và điểm làm việc.

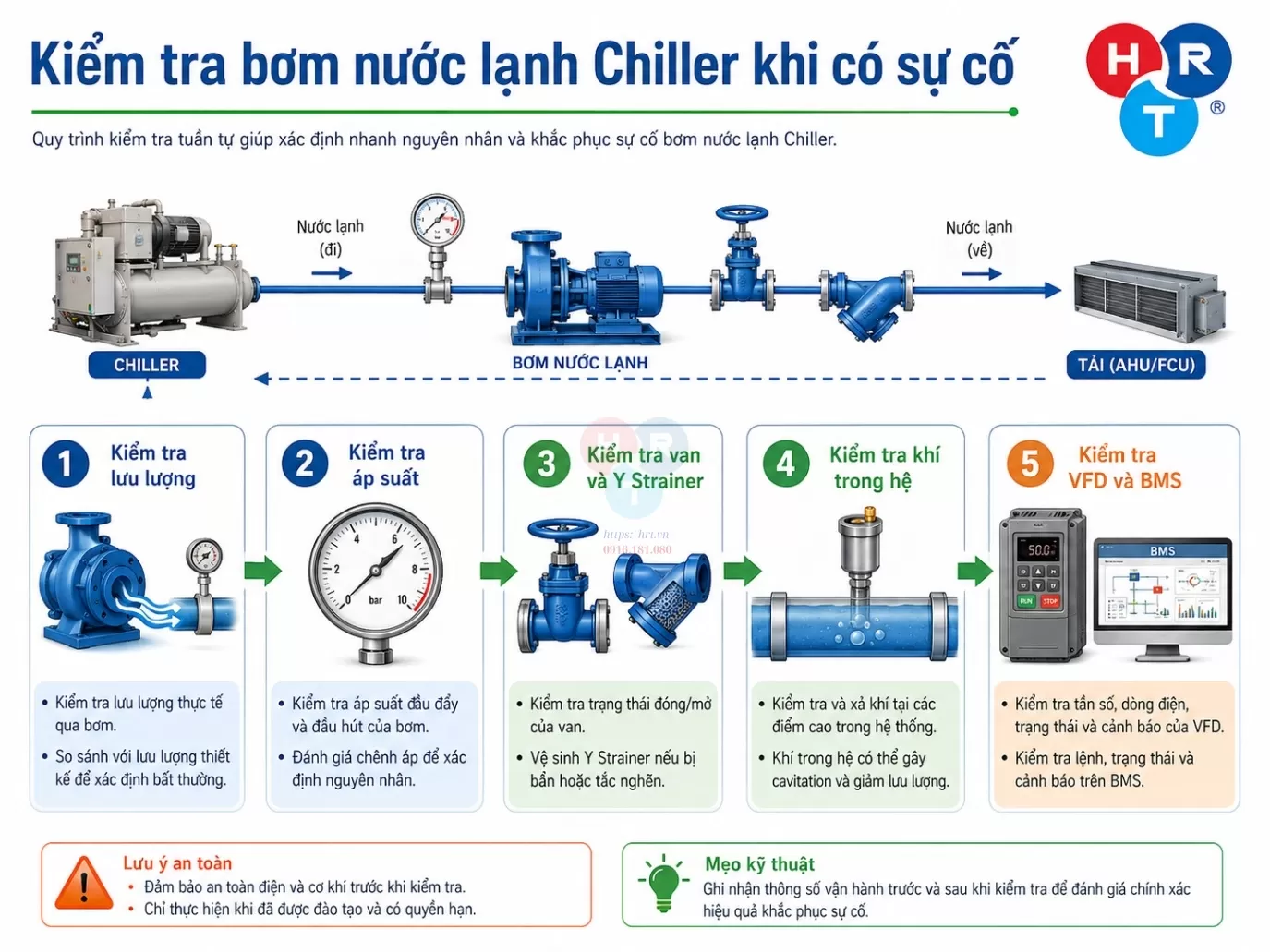

Những yếu tố cần kiểm tra khi bơm Chiller gặp sự cố

Khi bơm gặp vấn đề, việc kiểm tra nên bắt đầu từ dữ liệu vận hành thay vì thay thiết bị ngay.

Những yếu tố cần bơm nước lạnh Chiller

Lưu lượng thực tế cần được xem xét để biết nước có đang tuần hoàn đúng yêu cầu hay không. Áp suất tại phía hút và đẩy giúp hiểu điều kiện làm việc của bơm và cột áp đang tạo ra.

Differential pressure của mạng phân phối giúp đánh giá khả năng cấp nước tới tải.

Trạng thái van, Y Strainer và tình trạng khí trong hệ thống cần được kiểm tra vì đây là những nguyên nhân có thể làm trở lực tăng.

Nhiệt độ CHWS – Chilled Water Supply và CHWR – Chilled Water Return giúp đánh giá ΔT và tải trao đổi nhiệt của hệ thống.

Nếu bơm chạy VFD, cần xem tốc độ hoặc tần số cùng setpoint điều khiển. Không nên chỉ nhìn giá trị Hz mà không xem ΔP hoặc lưu lượng.

Dòng điện motor, rung, tiếng ồn và nhiệt độ cụm bơm giúp phát hiện các vấn đề điện và cơ khí.

Cuối cùng, nên đối chiếu điểm vận hành thực tế với Pump Curve nếu dữ liệu cần thiết có sẵn. Đây là cách giúp xác định bơm đang làm việc ở vùng phù hợp hay không.

Sai lầm thường gặp khi xử lý bơm nước lạnh

Sai lầm đầu tiên là thiếu lạnh thì tăng ngay tần số bơm. Nếu lỗi nằm ở van hoặc coil, cách làm này chỉ làm tăng lưu lượng tổng và điện bơm.

Sai lầm thứ hai là chỉ nhìn áp suất đầu đẩy rồi kết luận bơm hoạt động tốt. Cần xem cả chênh áp, lưu lượng và điểm làm việc.

Sai lầm thứ ba là nghe thấy tiếng ồn rồi kết luận cavitation. Bơm có thể rung do alignment, bearing hoặc air entrainment.

Một cách xử lý khác cần thận trọng là đóng van để giảm lưu lượng trong khi hệ đã có VFD và có khả năng điều chỉnh tốc độ. Tiết lưu không phải lúc nào cũng là phương án năng lượng tốt nhất.

Việc thay bơm lớn hơn mà không đánh giá System Curve cũng có thể gây dư lưu lượng, tăng áp và làm hệ thống khó cân bằng hơn.

Cuối cùng, không nên tập trung toàn bộ vào phòng bơm mà bỏ qua AHU, FCU và control valve phía tải. Bơm chỉ là một phần của toàn bộ hệ nước.

Khi nào cần bảo trì hoặc cải tạo hệ bơm Chiller?

Cần đánh giá lại hệ bơm khi lưu lượng thường xuyên không đạt hoặc một số AHU, FCU liên tục thiếu nước dù hệ đã được vận hành đúng lịch.

Bơm rung, ồn hoặc mechanical seal rò lặp lại cũng là dấu hiệu cho thấy cần kiểm tra nguyên nhân sâu hơn thay vì chỉ thay phụ tùng.

Nếu hệ thống thường xuyên gặp low ΔT, cần đánh giá cả mạng phân phối, điều khiển và tải.

Khi công trình thay đổi công năng hoặc số lượng AHU/FCU, đặc tính System Curve có thể khác so với thiết kế ban đầu. Bơm và setpoint hiện hữu khi đó cần được xem xét lại.

Với hệ bơm tốc độ cố định nhưng tải biến động lớn, có thể đánh giá khả năng sử dụng VFD nếu bơm, Chiller và cấu hình thủy lực phù hợp.

Trend BMS cũng có thể cho thấy các dấu hiệu như ΔP luôn cao, bơm thường xuyên chạy gần tốc độ tối đa hoặc nhiều bơm hoạt động đồng thời khi tải thấp. Đây là dữ liệu hữu ích cho quá trình đánh giá tối ưu.

Xem Thêm Bảo Trì Hệ Thống HVAC Giải Pháp Toàn Diện Cho Doanh Nghiệp

HRT tiếp cận hệ bơm nước lạnh Chiller theo hướng nào?

Với HRT, việc đánh giá bơm nước lạnh cần được thực hiện trong mối quan hệ với toàn bộ hệ Chiller – bơm – đường ống – van – AHU – FCU – VFD – BMS, thay vì chỉ tập trung vào bản thân bơm.

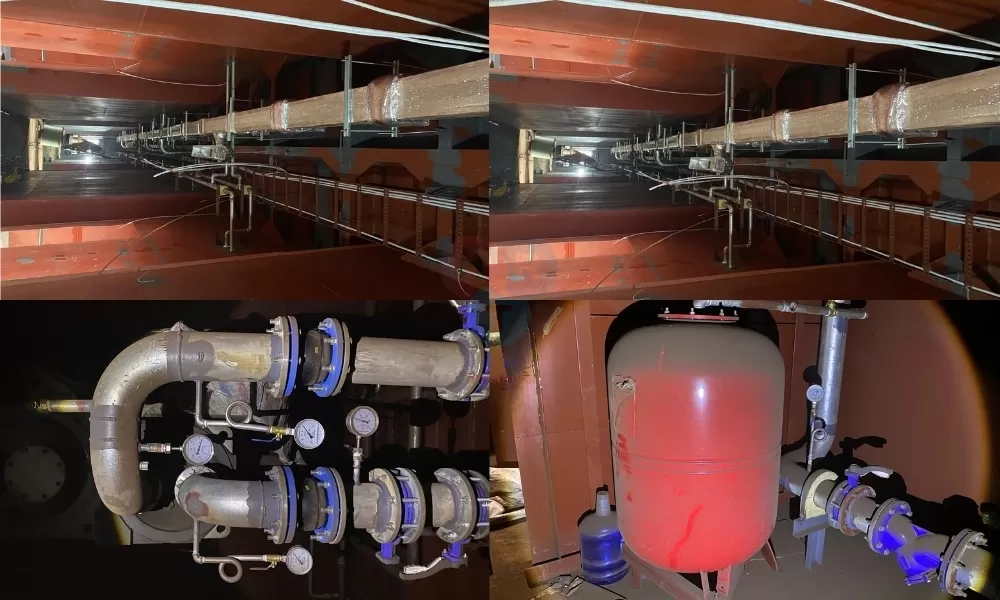

HRT thi công dự án hệ thống điều hòa trên tàu

Bước quan trọng đầu tiên là xác định đúng cấu hình thủy lực của công trình. Một hệ primary/secondary cần được đánh giá khác với Variable Primary Flow. Nếu hiểu sai cấu hình, việc thay đổi setpoint hoặc sequencing có thể dẫn đến kết quả không phù hợp.

Khi hệ thống thiếu lạnh hoặc bơm có biểu hiện bất thường, cần xem lưu lượng, ΔP, nhiệt độ nước, trạng thái van và điểm vận hành thực tế. Trạng thái Run trên BMS chỉ cho biết bơm đang được lệnh hoạt động, không chứng minh lưu lượng tại các coil đã đạt.

Trong phạm vi dịch vụ đã cung cấp, HRT hoạt động với các hệ thống VRV/VRF, Chiller, AHU, FCU, điều hòa công nghiệp, điều hòa nhà xưởng, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động, giải pháp tiết kiệm năng lượng, bảo trì, bảo dưỡng, cải tạo và tối ưu hệ thống HVAC.

Với hệ Chiller, việc bảo trì và tối ưu cần xem đồng thời Chiller, bơm, AHU, FCU và hệ điều khiển. Nếu vấn đề liên quan đến lưu lượng hoặc phân phối nước, phương án cần dựa trên hiện trạng hệ thống thay vì chỉ tăng tốc độ bơm hoặc thay bơm công suất lớn hơn.

HRT không nên cam kết một mức tiết kiệm năng lượng hoặc kết quả xử lý cố định trước khi khảo sát. Hiệu quả phụ thuộc vào thiết kế, thiết bị, mạng đường ống, tải và logic vận hành của từng công trình.

Với tinh thần Hiểu Đúng – Rõ Ràng – Tận Tâm, HRT hướng đến việc giúp doanh nghiệp xác định đúng nguyên nhân và lựa chọn phương án bảo trì, cải tạo hoặc tối ưu phù hợp với hệ thống thực tế.

Kết luận

Bơm nước lạnh Chiller là thành phần tạo chênh áp để duy trì dòng tuần hoàn qua Chiller, mạng đường ống và các coil AHU/FCU. Hiệu quả vận hành của bơm phụ thuộc vào mối quan hệ giữa Pump Curve, System Curve, BEP, lưu lượng, cột áp và điều kiện NPSH.

Các lỗi như thiếu lưu lượng, cavitation, khí trong hệ, Y Strainer tắc, van sai trạng thái, bơm rung, motor quá tải hoặc VFD cài đặt chưa phù hợp không nên được xử lý bằng một phương pháp duy nhất.

Đặc biệt, khi AHU thiếu lạnh, tăng ngay tần số bơm chưa chắc là giải pháp. Cần kiểm tra toàn bộ chuỗi từ bơm, đường ống, valve đến coil và điều kiện tải.

Nếu doanh nghiệp cần kiểm tra, bảo trì, cải tạo hoặc tối ưu hệ thống Chiller, AHU, FCU và điều khiển tự động, HRT có thể khảo sát hiện trạng và đề xuất phương án theo điều kiện vận hành thực tế của công trình.

Thông tin liên hệ

Công Ty Điều Hòa Thông Gió HRT
Địa chỉ: Số 9TT7 Đường Foresa 7A, KĐT Sinh Thái Tasco, Phường Xuân Phương, TP Hà Nội, Việt Nam
Hotline: 0916 181 080
Email: CEO@hrt.vn

Câu hỏi thường gặp về bơm nước lạnh Chiller

Bơm nước lạnh Chiller có tác dụng gì?

Bơm nước lạnh Chiller tạo chênh áp cần thiết để nước tuần hoàn qua Chiller, mạng đường ống và các thiết bị trao đổi nhiệt như AHU, FCU.

Bơm nước lạnh có tạo ra nước lạnh không?

Không. Chiller thực hiện quá trình làm lạnh nước. Bơm có nhiệm vụ duy trì dòng nước tuần hoàn trong hệ thống.

Primary Pump và Secondary Pump khác nhau thế nào?

Trong hệ primary/secondary, primary pump thường phục vụ vòng phía Chiller, trong khi secondary pump phân phối nước lạnh đến các tải. Cấu hình thực tế cần được xác định theo sơ đồ thủy lực của từng công trình.

Vì sao bơm Chiller chạy nhưng AHU vẫn thiếu nước?

Nguyên nhân có thể là không đủ, van đóng hoặc lỗi actuator, Y Strainer tắc, coil bị cản, khí tích tụ trong đường ống, mất cân bằng thủy lực hoặc setpoint bơm không phù hợp.

Cavitation bơm Chiller là gì?

Cavitation là hiện tượng hình thành và sụp đổ của các bọt hơi khi áp suất cục bộ trong bơm giảm quá thấp. Nếu kéo dài, hiện tượng này có thể gây rung, giảm hiệu suất và làm hư hỏng bề mặt impeller.

Cavitation có giống khí trong đường ống không?

Không. Cavitation liên quan đến bọt hơi hình thành do điều kiện áp suất, trong khi khí trong đường ống là không khí hoặc khí khác đã lọt vào hệ nước. Hai hiện tượng có thể tạo tiếng ồn tương tự nhưng cơ chế khác nhau.

Có nên tăng tần số bơm khi hệ thống thiếu lạnh không?

Không nên thực hiện ngay khi chưa xác định nguyên nhân. Nếu hệ đã dư lưu lượng hoặc lỗi nằm tại valve, coil hay Strainer, tăng tốc bơm có thể chỉ làm tăng năng lượng tiêu thụ.

Bơm nước lạnh có nên dùng VFD không?

VFD có thể phù hợp với các hệ có nhu cầu lưu lượng thay đổi và cấu hình điều khiển phù hợp. Tuy nhiên phải bảo đảm giới hạn vận hành của Chiller, bơm và hệ thống phân phối.

Vì sao bơm Chiller bị rung và kêu?

Nguyên nhân có thể gồm cavitation, khí trong hệ, lệch tâm, bearing, coupling, nền bệ hoặc điểm vận hành không phù hợp. Cần kiểm tra thực tế trước khi kết luận.
