Van 2 ngả và van 3 ngả HVAC đều được sử dụng để kiểm soát dòng nước trong các hệ thống nước lạnh hoặc nước nóng, nhưng nguyên lý tác động lên lưu lượng hệ thống khác nhau. Van 2 ngả thường điều chỉnh trực tiếp lượng nước đi qua một nhánh hoặc coil. Khi tải giảm, van đóng bớt và lưu lượng qua nhánh giảm theo. Trong khi đó, van 3 ngả có ba cửa và có thể thực hiện chức năng trộn dòng hoặc chuyển hướng dòng, vì vậy một phần lưu lượng có thể đi qua đường bypass tùy sơ đồ thủy lực.

Sự khác nhau này ảnh hưởng trực tiếp đến cách hệ thống vận hành. Với hệ sử dụng bơm VFD và chiến lược variable flow, van 2 ngả thường tạo điều kiện để tổng lưu lượng nước giảm theo tải. Ngược lại, trong một số hệ constant flow hoặc các mạch cần duy trì lưu lượng, van 3 ngả có thể phù hợp hơn vì phần nước không đi qua coil vẫn được chuyển sang một đường khác.

Tuy nhiên, không thể kết luận van 2 ngả luôn tốt hơn van 3 ngả hoặc van 3 ngả luôn làm hệ thống tiêu thụ nhiều năng lượng. Lựa chọn đúng phải dựa trên sơ đồ hydronic, đặc tính coil, bơm, Chiller, yêu cầu lưu lượng tối thiểu và chiến lược điều khiển. Bài viết dưới đây được đội ngũ HRT biên soạn nhằm giúp doanh nghiệp hiểu đúng sự khác nhau giữa hai loại van và tránh thay đổi control valve khi chưa đánh giá toàn bộ hệ thống.

Van điều khiển trong hệ HVAC có nhiệm vụ gì?

Trong hệ HVAC hydronic, control valve được sử dụng để điều chỉnh lưu lượng nước qua coil hoặc một nhánh đường ống theo nhu cầu tải.

Ví dụ, cooling coil của AHU hoặc FCU cần nhiều nước lạnh hơn khi tải làm lạnh tăng. Controller gửi tín hiệu đến actuator để mở van nhiều hơn. Khi tải giảm, actuator đóng bớt van.

Van không tạo ra năng lượng lạnh hoặc nhiệt. Nó chỉ điều chỉnh lượng môi chất tải nhiệt đi qua thiết bị trao đổi nhiệt.

Trong hệ Chiller, năng lượng lạnh được tạo tại Chiller và vận chuyển bằng nước lạnh. Control valve quyết định lượng nước đi qua coil AHU hoặc FCU tại từng thời điểm.

Hiệu quả điều khiển không chỉ phụ thuộc phần trăm mở van. Lưu lượng thực tế còn chịu ảnh hưởng của chênh áp, kích thước valve, đặc tính dòng chảy, resistance của coil và toàn bộ mạng đường ống.

Vì vậy, khi so sánh van 2 ngả và van 3 ngả, cần nhìn ở cấp hệ thống chứ không chỉ nhìn vào thân van.

Xem Thêm Điều Hòa Công Nghiệp VRV

Xem Thêm Điều Hòa Công Nghiệp Chiller

Xem Thêm Điều Hòa Công Nghiệp Packaged

Van 2 ngả HVAC là gì?

Van 2 ngả là loại van có hai cửa dòng chảy, gồm một cửa vào và một cửa ra.

Trong ứng dụng HVAC, loại van này thường được dùng để điều chỉnh trực tiếp lưu lượng đi qua coil hoặc branch.

Khi tải cooling tăng, van mở nhiều hơn và cho phép lượng nước lớn hơn đi qua coil, trong điều kiện hệ thống có đủ chênh áp.

Khi tải giảm, van đóng bớt và lưu lượng qua branch giảm.

Điểm quan trọng của van 2 ngả là nó không tạo đường bypass bên trong mạch theo cách của van 3 ngả.

Do đó, khi nhiều control valve 2 ngả đồng thời đóng bớt, tổng lưu lượng của mạng nước có thể giảm đáng kể.

Đây chính là đặc tính phù hợp với variable-flow system, trong đó lưu lượng nước thay đổi theo tải thay vì luôn duy trì ở mức gần cố định.

Tuy nhiên, việc dùng van 2 ngả không tự động biến hệ thống thành variable flow. Bơm, VFD, sensor chênh áp và control strategy cũng phải được thiết kế tương ứng.

Xem Thêm FCU Không Lạnh: Nguyên Nhân Cần Kiểm Tra Trong HVAC

Van 3 ngả HVAC là gì?

Van 3 ngả có ba cửa dòng chảy.

Tùy cấu tạo và cách lắp, van có thể làm nhiệm vụ mixing hoặc diverting.

Trong cấu hình mixing, hai dòng được đưa vào valve và tạo thành một dòng ra chung.

Trong cấu hình diverting, một dòng vào được phân chia sang hai hướng ra.

Trong hệ AHU hoặc FCU, van 3 ngả có thể được sử dụng để chuyển một phần nước giữa cooling coil và đường bypass tùy sơ đồ.

Khi tải coil giảm, lượng nước đi qua coil có thể giảm trong khi phần còn lại đi qua bypass. Vì vậy, tổng lưu lượng tại một số đoạn circuit vẫn được duy trì tương đối ổn định.

Đây là lý do van 3 ngả thường xuất hiện trong các hệ constant-volume truyền thống.

Tuy nhiên, không nên gọi mọi van 3 ngả là “van bypass”. Chức năng thực tế phụ thuộc vào cấu tạo mixing/diverting và cách thiết kế mạch.

Xem Thêm AHU Thiếu Lưu Lượng Gió: Nguyên Nhân Nằm Ở Đâu?

Van 2 ngả và van 3 ngả khác nhau cốt lõi ở đâu?

Khác biệt đầu tiên là số cửa dòng chảy, nhưng đó chưa phải điểm quan trọng nhất.

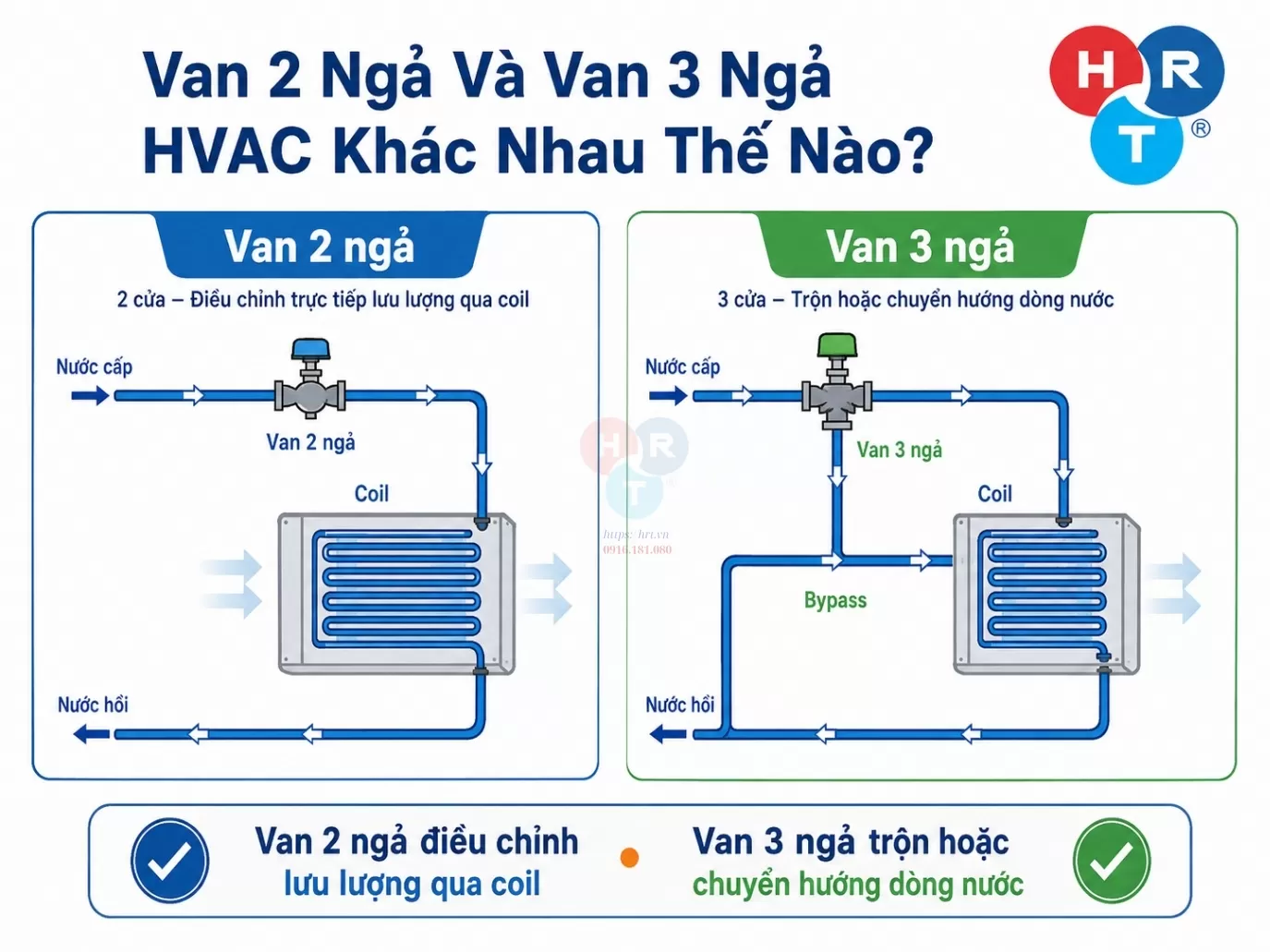

Van 2 Ngả Và Van 3 Ngả HVAC Khác Nhau Thế Nào

Điểm khác biệt cốt lõi nằm ở cách hai loại van làm thay đổi lưu lượng của hệ.

Van 2 ngả điều chỉnh flow bằng cách tăng hoặc giảm trực tiếp lượng nước qua branch. Khi van đóng, flow branch giảm.

Van 3 ngả lại có thêm một đường dòng khác. Khi flow qua coil giảm, phần còn lại có thể được chuyển sang bypass hoặc trộn với dòng khác tùy thiết kế.

Do đó, van 2 ngả có xu hướng làm tổng flow hệ thống thay đổi theo tải, còn van 3 ngả có thể giúp duy trì flow tại một phần circuit.

Sự khác biệt này kéo theo ảnh hưởng đến pump speed, chênh áp, return-water temperature và chiến lược điều khiển.

Vì vậy, thay một van 3 ngả bằng van 2 ngả không đơn thuần là thay một thiết bị cùng chức năng. Nó có thể thay đổi cách toàn bộ mạng nước vận hành.

Xem Thêm Coil AHU Bị Bẩn: Dấu Hiệu Và Ảnh Hưởng Đến HVAC

Van 2 ngả ảnh hưởng đến hệ nước lạnh thế nào?

Khi một van 2 ngả đóng bớt, branch flow giảm.

Nếu nhiều AHU hoặc FCU cùng giảm tải, nhiều van cùng đóng bớt và tổng lưu lượng nước lạnh của hệ cũng giảm.

Trong hệ có bơm VFD, đây là tín hiệu để hệ thống giảm pump speed theo chiến lược chênh áp hoặc logic điều khiển tương ứng.

Khi pump speed giảm, năng lượng bơm có thể giảm nếu hệ được thiết kế và vận hành đúng.

Tuy nhiên, khi nhiều valve đóng, distribution pressure trong mạng thay đổi.

Nếu bơm vẫn duy trì tốc độ cao hoặc chênh áp setpoint quá lớn, các van còn mở có thể chịu pressure cao hơn.

Khi đó, control valve có thể khó modulation ở tải thấp, gây hunting hoặc flow vượt nhu cầu.

Vì vậy, van 2 ngả cần được xem cùng pump VFD, chênh áp và valve authority.

Xem Thêm Van Nước Lạnh AHU: Nguyên Lý Và Lỗi Thường Gặp

Van 3 ngả ảnh hưởng đến hệ nước lạnh thế nào?

Trong một mạch van 3 ngả có bypass, khi cooling demand giảm, một phần flow không đi qua coil mà chuyển sang đường khác.

Nhờ vậy, lưu lượng tại một số đoạn của circuit không giảm nhiều như hệ chỉ dùng 2-way valves.

Điều này phù hợp với các hệ hoặc thiết bị cần duy trì flow theo thiết kế.

Tuy nhiên, trong hệ Chiller hiện đại cần variable flow, bypass flow có thể làm pump phải duy trì lượng nước lớn hơn so với trường hợp các branch thực sự giảm flow.

Ngoài ra, nước đi qua bypass có thể quay về return mà không nhận đủ nhiệt từ coil.

Trong một số điều kiện, điều này ảnh hưởng đến return-water temperature và chênh nhiệt nước lạnh.

Tuy nhiên, mức độ ảnh hưởng phụ thuộc mạch thực tế. Không thể nói mọi van 3 ngả đều làm system Delta T thấp.

Van 2 ngả có phù hợp hệ variable flow không?

Trong variable-flow system, mục tiêu là giảm lượng nước tuần hoàn khi tải giảm.

Van 2 ngả phù hợp với mục tiêu này vì khi terminal hoặc coil giảm tải, control valve đóng bớt và branch flow giảm.

Nếu pump sử dụng VFD và control strategy phù hợp, tốc độ bơm cũng có thể giảm theo nhu cầu.

Ví dụ, khi nhiều AHU đã gần đạt setpoint, các valve đóng bớt. Hệ thống có thể giảm pump speed nhưng vẫn duy trì đủ chênh áp cho branch bất lợi nhất.

Nhờ đó, pump không cần luôn chạy ở điều kiện phục vụ tải cực đại.

Tuy nhiên, chỉ lắp van 2 ngả mà vẫn chạy pump fixed speed không đồng nghĩa hệ đã được tối ưu.

Nếu bơm tiếp tục tạo pressure cao dù flow demand giảm, control valve vẫn phải tiêu hao phần pressure dư.

Xem Thêm HVAC Xanh Là Gì? Xu Hướng Cho Công Trình Hiện Đại

Van 3 ngả có phù hợp hệ constant flow không?

Van 3 ngả thường phù hợp với các mạch cần duy trì lưu lượng tương đối ổn định.

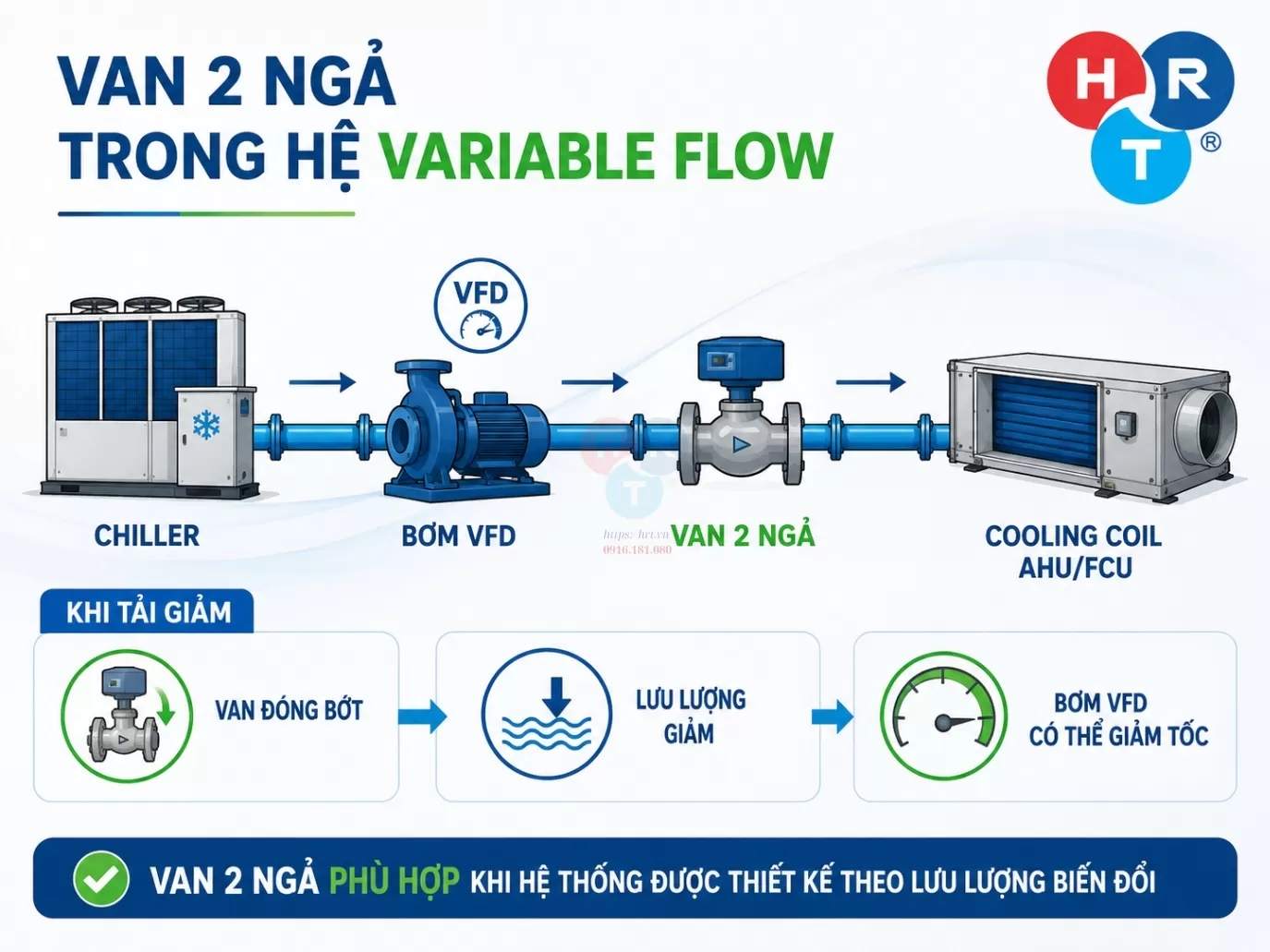

Van 2 Ngả Trong Hệ Variable Flow

Trong hệ constant-flow truyền thống, pump thường duy trì flow cao trong khi control valve quyết định bao nhiêu nước đi qua coil và bao nhiêu nước đi qua bypass.

Khi tải giảm, valve chuyển flow từ coil sang bypass thay vì làm tổng flow giảm mạnh.

Điều này giúp giữ trạng thái thủy lực tương đối ổn định trong các hệ được thiết kế theo concept đó.

Tuy nhiên, không nên suy ra rằng mọi hệ constant flow bắt buộc phải dùng van 3 ngả.

Cũng không nên suy ra mọi van 3 ngả đều chỉ được dùng cho constant flow.

Lựa chọn cuối cùng còn phụ thuộc hydraulic schematic và control objective cụ thể.

Van 3 ngả mixing và diverting khác nhau thế nào?

Mixing valve được sử dụng khi cần trộn hai dòng vào thành một dòng ra.

Ví dụ, một mạch có thể trộn dòng nước có hai điều kiện nhiệt độ khác nhau để tạo một dòng phù hợp với yêu cầu.

Diverting valve làm ngược lại. Một dòng vào được phân sang hai hướng.

Trong mạch coil, diverting valve có thể chuyển dòng giữa coil và bypass tùy thiết kế.

Việc phân biệt hai loại rất quan trọng vì đường dòng bên trong valve khác nhau.

Không nên lắp một van 3 ngả tùy ý theo hướng ống mà không xem tài liệu nhà sản xuất.

Nếu valve được lắp sai chức năng mixing/diverting, flow characteristic và control performance có thể không đúng như thiết kế.

So sánh van 2 ngả và van 3 ngả cho AHU

Với AHU nằm trong hệ chilled-water variable-flow, van 2 ngả thường phù hợp vì flow qua coil có thể giảm theo cooling demand.

Khi nhiều AHU giảm tải, tổng plant flow cũng có khả năng giảm nếu pump control được thiết kế tương ứng.

Trong mạch cần duy trì một mức flow hoặc có yêu cầu bypass, van 3 ngả có thể được sử dụng.

Điểm quan trọng là không nên chọn loại van chỉ vì thiết bị cuối là AHU.

Cùng một AHU nhưng nằm trong hai sơ đồ hydronic khác nhau có thể yêu cầu control valve khác nhau.

Cần xem pump, Chiller, riser, branch và yêu cầu minimum flow trước khi quyết định.

So sánh van 2 ngả và van 3 ngả cho FCU

Nguyên tắc tương tự cũng áp dụng cho FCU.

Trong mạng FCU variable-flow, 2-way control valve cho phép branch flow giảm khi zone gần đạt setpoint.

Nếu nhiều FCU giảm tải, tổng system flow có thể giảm.

Trong một số hệ constant-volume cũ, FCU có thể sử dụng 3-way valve để chuyển flow qua bypass.

Khi cải tạo hệ thống, không nên thay từng FCU từ 3-way sang 2-way mà bỏ qua khả năng của pump và plant.

Nếu hàng trăm terminal đồng loạt chuyển từ constant-flow logic sang variable-flow, distribution pressure và minimum flow của Chiller có thể thay đổi đáng kể.

Van 3 ngả có thể ảnh hưởng đến Low Delta T không?

Khi nước lạnh đi qua bypass mà không nhận đủ nhiệt từ coil, nó có thể quay về đường hồi ở nhiệt độ thấp hơn so với dòng nước đã thực sự trao đổi nhiệt.

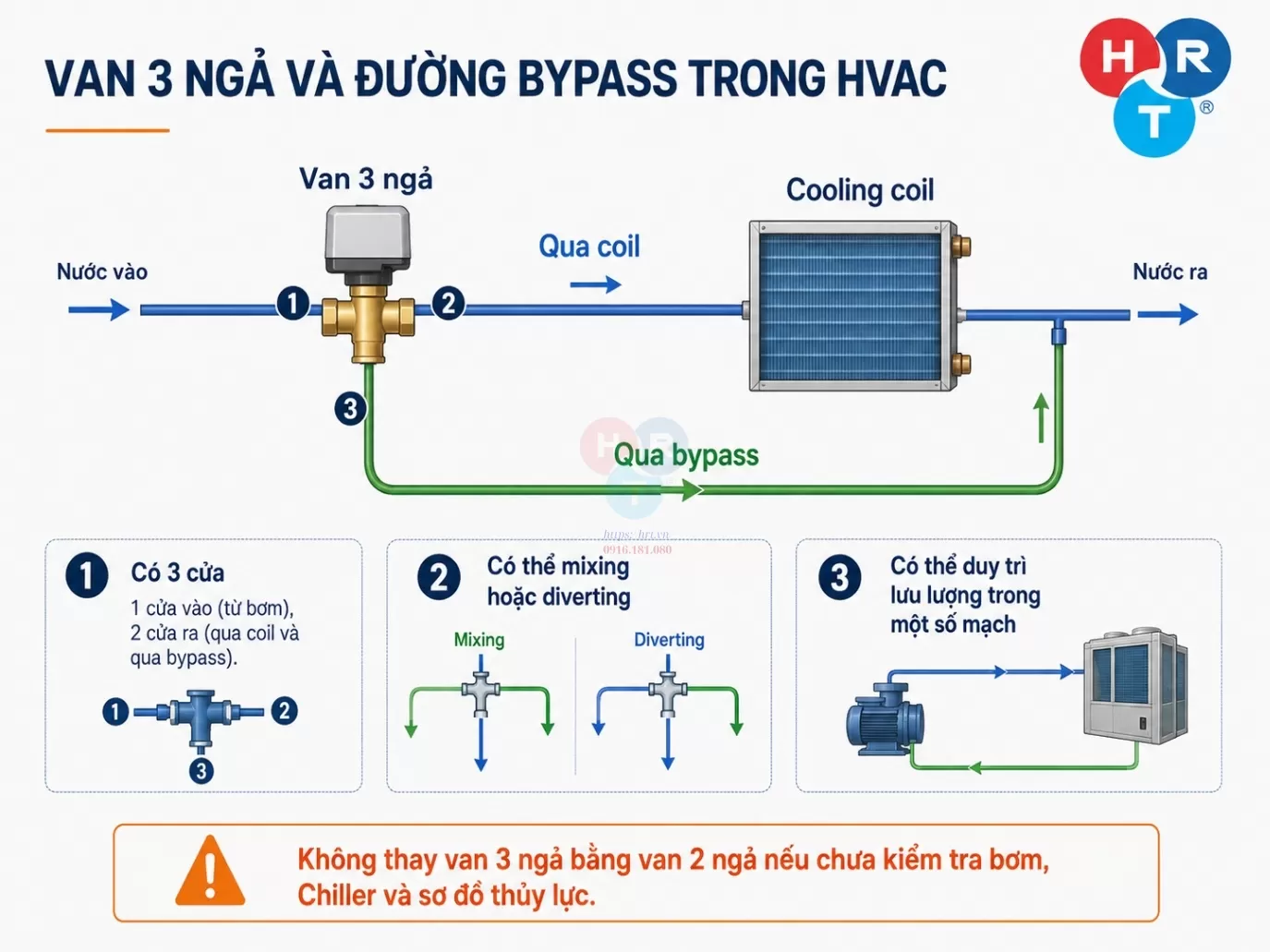

Van 3 Ngả Và Đường Bypass Trong HVAC

Nếu lượng bypass lớn, return-water temperature của hệ có thể thấp hơn mong muốn.

Điều này có thể góp phần làm chênh nhiệt giữa nước cấp và nước hồi giảm.

Tuy nhiên, Low Delta T không phải lỗi riêng của van 3 ngả.

Các nguyên nhân khác có thể gồm excess water flow qua coil, valve leakage, coil không truyền nhiệt đúng, airflow không phù hợp, tải thấp, sensor sai hoặc hệ mất cân bằng.

Vì vậy, khi hệ Chiller có Low Delta T, van 3 ngả chỉ là một hạng mục trong quá trình chẩn đoán.

Van 2 ngả có thể gây chênh áp cao không?

Bản thân van 2 ngả không phải nguồn “tạo” chênh áp cao.

Nhưng khi nhiều 2-way valves đóng bớt, flow path trong mạng thay đổi.

Nếu pump vẫn chạy tốc độ cao, chênh áp tại các branch còn mở có thể tăng.

Control valve khi đó phải đóng nhiều hơn để giữ flow đúng nhu cầu.

Điều này có thể làm khả năng control ở tải thấp kém ổn định.

Vì vậy, variable-flow system cần có chiến lược pump control tương ứng.

Pump speed phải giảm theo load hoặc pressure requirement thay vì duy trì trạng thái cực đại.

Đây là lý do control valve và pump không thể được lựa chọn hoặc tối ưu riêng lẻ.

Valve Authority ảnh hưởng van 2 ngả thế nào?

Control valve cần có điều kiện pressure phù hợp để thay đổi flow ổn định theo hành trình.

Nếu chênh áp qua valve quá nhỏ so với tổng resistance của circuit, sự thay đổi valve position có thể không tạo ra response mong muốn.

Ngược lại, nếu valve chịu pressure quá lớn và sizing không phù hợp, một thay đổi rất nhỏ của position có thể gây biến động flow lớn.

Điều này ảnh hưởng khả năng modulation.

Valve oversized là một ví dụ thường gặp. Nếu Kvs hoặc Cv quá lớn so với yêu cầu, valve chỉ cần mở một đoạn nhỏ đã cho lượng flow đáng kể.

Controller khó giữ ổn định ở tải thấp và valve có thể hunting.

Do đó, van 2 ngả phải được lựa chọn dựa trên design flow, pressure condition và control characteristic chứ không chỉ theo đường kính ống.

PICV khác van 2 ngả thông thường thế nào?

PICV – Pressure Independent Control Valve là một giải pháp kiểm soát lưu lượng được sử dụng trong nhiều hệ variable-flow.

Nhiều PICV dành cho AHU và FCU có cấu hình hai ngả.

Điểm khác biệt là PICV tích hợp thêm chức năng giúp kiểm soát hoặc giới hạn flow ổn định hơn trước thay đổi chênh áp trong phạm vi làm việc thiết kế.

Với control valve thông thường, nếu system pressure thay đổi, flow tại cùng một valve position cũng có thể thay đổi.

PICV giảm ảnh hưởng này bằng cơ chế pressure-independent.

Tuy nhiên, PICV không giải quyết được tất cả vấn đề.

Nếu pump không đủ pressure, strainer bị tắc, actuator hỏng hoặc coil có lỗi, terminal vẫn có thể thiếu flow.

Vì vậy, PICV cần được xem là một phần của hydronic design, không phải phương án thay thế tự động cho mọi valve.

Có nên thay van 3 ngả bằng van 2 ngả không?

Khi thay 3-way valve bằng 2-way valve, branch không còn duy trì bypass flow giống trước.

Nếu nhiều terminal cùng được thay, total system flow có thể giảm đáng kể khi tải thấp.

Pump hiện tại có thể không được thiết kế hoặc điều khiển cho variable flow.

Chiller cũng có thể có yêu cầu minimum flow cần được đảm bảo.

Trong một số hệ, bypass line hoặc một số giải pháp duy trì minimum flow có thể cần được xem xét.

Differential-pressure control cũng phải được đánh giá lại.

Ngoài ra, control valve sizing cần được tính lại. Không nên lấy kích thước van 3 ngả cũ rồi chọn van 2 ngả cùng đường kính một cách máy móc.

Vì vậy, chuyển đổi 3-way sang 2-way là một thay đổi system-level chứ không chỉ là thay valve body.

Có nên thay van 2 ngả bằng van 3 ngả không?

Việc bổ sung bypass flow có thể làm total water flow tăng lên so với concept ban đầu.

Pump có thể phải vận hành ở mức lưu lượng cao hơn.

Return-water temperature cũng có thể thay đổi nếu một lượng nước bypass quay về hệ mà không trao đổi đủ nhiệt.

Nếu plant được thiết kế variable flow, chuyển nhiều branch sang 3-way có thể làm giảm khả năng giảm pump flow theo tải.

Vì vậy, nếu một terminal đang gặp vấn đề với 2-way valve, nguyên nhân cần được kiểm tra trước.

Có thể vấn đề nằm ở valve sizing, pressure, actuator hoặc balancing chứ không phải bản chất 2-way.

Van nào tiết kiệm điện hơn?

Van 2 ngả tạo điều kiện thuận lợi hơn cho variable-flow pumping vì branch flow có thể giảm theo tải.

Nếu pump sử dụng VFD và control strategy được thiết kế phù hợp, năng lượng bơm có thể giảm khi tải thấp.

Tuy nhiên, nếu pump vẫn chạy fixed speed hoặc pressure setpoint quá cao, việc dùng van 2 ngả chưa chắc mang lại hiệu quả mong muốn.

Van 3 ngả có thể duy trì flow cao hơn, nhưng trong một số hệ đây lại là yêu cầu thiết kế.

Vì vậy, năng lượng phải được đánh giá ở cấp pump – piping – valve – coil – Chiller, không phải ở riêng control valve.

Không nên dùng thông điệp marketing kiểu “van 2 ngả tiết kiệm X% điện” khi chưa có dữ liệu cụ thể của công trình.

Những lỗi thường gặp khi lựa chọn van 2 ngả và van 3 ngả

Một lỗi phổ biến là chọn valve chỉ dựa vào số cửa mà không xem sơ đồ thủy lực.

Một lỗi khác là thay toàn bộ van 3 ngả bằng van 2 ngả nhưng vẫn giữ pump fixed speed và logic điều khiển cũ.

Khi đó, hệ có thể phát sinh pressure variation lớn.

Valve oversized cũng là một vấn đề đáng chú ý. Chọn van theo đường kính ống mà không dựa trên flow và pressure có thể làm khả năng modulation kém.

Không kiểm tra minimum flow của Chiller khi chuyển hệ sang variable flow cũng tiềm ẩn vấn đề vận hành.

Với van 3 ngả, lắp sai hướng mixing/diverting có thể khiến thiết bị không hoạt động đúng đặc tính.

Một lỗi khác là chỉ nhìn valve command trên BMS mà không xem actual flow và response của coil.

Những sai sót này cho thấy lựa chọn control valve phải gắn với toàn hệ.

Khi nào nên dùng van 2 ngả?

Van 2 ngả thường phù hợp khi hệ được thiết kế theo variable-flow concept.

Terminal cần giảm water flow theo load.

Pump có khả năng điều chỉnh tốc độ hoặc control tương ứng.

Differential-pressure strategy được thiết kế phù hợp.

Chiller và hệ phân phối cho phép lưu lượng thay đổi trong phạm vi yêu cầu.

Trong những điều kiện này, van 2 ngả giúp flow tại terminal giảm thực sự thay vì chuyển sang bypass.

Tuy nhiên, từng project vẫn cần được xác nhận theo hydronic schematic và thiết bị cụ thể.

Khi nào có thể cần van 3 ngả?

Van 3 ngả có thể phù hợp với mạch cần duy trì flow tương đối ổn định.

Nó cũng được dùng cho ứng dụng mixing hoặc diverting.

Trong existing constant-volume system, van 3 ngả có thể là một phần của cấu trúc vận hành ban đầu.

Một số hệ còn có yêu cầu bypass hoặc minimum flow cụ thể mà 3-way control có thể tham gia đáp ứng.

Điểm quan trọng là không nên dùng 3-way chỉ vì “hệ cũ đang dùng loại này” mà không xem hiện trạng plant.

Tương tự, không nên loại bỏ 3-way chỉ vì variable flow thường được xem là giải pháp hiện đại hơn.

Cách kiểm tra hệ đang dùng van 2 ngả hoặc 3 ngả có phù hợp không?

Trước tiên cần xem hydronic schematic để hiểu valve đang làm nhiệm vụ gì.

Tiếp theo xem pump là fixed speed hay VFD và control strategy đang được sử dụng.

Nếu là 2-way system, cần xem pump có thực sự giảm flow hoặc pressure khi nhiều valve đóng hay không.

Nếu là 3-way system, cần xác định bypass flow đi đâu và tác động thế nào đến return-water condition.

Valve function thực tế cần được kiểm tra. Đặc biệt với 3-way valve, phải xác nhận mixing hay diverting và hướng dòng đúng.

Return-water temperature và total flow là những dữ liệu có giá trị khi đánh giá hệ.

Differential pressure cũng cần được xem ở các branch.

Cuối cùng, minimum-flow requirement của Chiller hoặc thiết bị nguồn cần được kiểm tra trước bất kỳ quyết định cải tạo nào.

HRT tiếp cận lựa chọn van HVAC theo hướng nào?

Với HRT, van 2 ngả hay van 3 ngả cần được xem trong mối quan hệ với toàn bộ hydronic system.

HRT thi công dự án hệ thống điều hòa

Các thành phần liên quan trực tiếp gồm Chiller, pump, AHU, FCU, coil, control valve, actuator, BMS và mạng phân phối nước.

Trước khi đánh giá loại van, cần xác định hệ đang vận hành theo constant flow hay variable flow.

Sau đó mới xem control valve có phù hợp với tải, pump strategy và requirement của thiết bị nguồn hay không.

Nếu hệ đang dùng van 3 ngả và doanh nghiệp muốn chuyển sang variable flow, cần đánh giá thêm pump control và minimum-flow condition trước khi thay van.

Nếu hệ dùng van 2 ngả nhưng control không ổn định, cần kiểm tra chênh áp, valve sizing, actuator và logic trước khi thay đổi concept.

Trong phạm vi dịch vụ đã cung cấp, HRT hoạt động với các hệ thống VRV/VRF, Chiller, AHU, FCU, điều hòa công nghiệp, điều hòa nhà xưởng, thông gió, cấp gió tươi, hút khí thải, điều khiển tự động, giải pháp tiết kiệm năng lượng, bảo trì, bảo dưỡng, cải tạo và tối ưu hệ thống HVAC.

Đối với van 2 ngả và van 3 ngả, các nội dung liên quan trực tiếp nằm trong phạm vi Chiller, AHU, FCU, điều khiển tự động, bảo trì, bảo dưỡng, cải tạo và tối ưu hệ thống HVAC.

HRT không nên đưa ra một loại valve, Kvs, chênh áp hoặc giải pháp PICV chung cho mọi công trình nếu chưa khảo sát hệ thống thực tế.

Kết luận

Van 2 ngả và van 3 ngả HVAC khác nhau chủ yếu ở cách chúng kiểm soát và phân phối dòng nước.

Van 2 ngả có hai cửa và thay đổi trực tiếp flow qua branch. Khi tải giảm, branch flow giảm, vì vậy loại van này thường phù hợp với variable-flow systems.

Van 3 ngả có ba cửa và có thể mixing hoặc diverting. Trong mạch bypass, khi flow qua coil giảm, phần còn lại có thể được chuyển sang một đường khác, giúp duy trì flow theo yêu cầu của một số hệ constant-volume hoặc mạch đặc thù.

Không nên kết luận van nào tốt hơn chỉ dựa trên số cửa.

Lựa chọn đúng phải xem pump, Chiller, minimum flow, coil, chênh áp, control strategy và mục tiêu vận hành.

Đặc biệt, việc thay van 3 ngả bằng van 2 ngả có thể làm thay đổi toàn bộ hydronic operation, nên không nên thực hiện như một thay thế tương đương trực tiếp.

Nếu doanh nghiệp cần kiểm tra, bảo trì, bảo dưỡng, cải tạo hoặc tối ưu hệ thống AHU, FCU, Chiller và điều khiển tự động, HRT có thể khảo sát hiện trạng và đề xuất phương án dựa trên điều kiện vận hành thực tế của công trình.

Thông tin liên hệ

Công Ty Điều Hòa Thông Gió HRT
Địa chỉ: Số 9TT7 Đường Foresa 7A, KĐT Sinh Thái Tasco, Phường Xuân Phương, TP Hà Nội, Việt Nam
Hotline: 0916 181 080
Email: CEO@hrt.vn

Câu hỏi thường gặp về van 2 ngả và van 3 ngả HVAC

Van 2 ngả HVAC là gì?

Van 2 ngả có một cửa vào và một cửa ra, thường được dùng để điều chỉnh trực tiếp lưu lượng qua coil hoặc branch. Khi van đóng bớt, branch flow giảm.

Van 3 ngả HVAC là gì?

Van 3 ngả có ba cửa và có thể thực hiện mixing hoặc diverting tùy thiết kế. Trong một số mạch, nó cho phép flow chuyển giữa coil và bypass.

Van 2 ngả và van 3 ngả khác nhau lớn nhất ở đâu?

Khác biệt lớn nhất nằm ở cách chúng ảnh hưởng đến flow. Van 2 ngả giảm trực tiếp branch flow, còn van 3 ngả có thể chuyển một phần flow sang đường khác.

Van 2 ngả có phù hợp hệ Chiller variable flow không?

Thường phù hợp nếu hệ pump, Chiller và control strategy được thiết kế cho variable flow. Khi nhiều 2-way valves đóng bớt, total system flow có thể giảm theo tải.

Van 3 ngả có phải chỉ dùng cho constant flow không?

Không. Van 3 ngả thường xuất hiện trong constant-volume systems nhưng cũng có thể được sử dụng cho các chức năng mixing hoặc diverting khác tùy sơ đồ.

Van 3 ngả có làm Low Delta T không?

Có thể góp phần trong một số hệ nếu bypass flow làm nước lạnh quay về return mà không nhận đủ nhiệt. Tuy nhiên, Low Delta T còn có nhiều nguyên nhân khác và không thể quy hoàn toàn cho van 3 ngả.

Có nên thay van 3 ngả bằng van 2 ngả không?

Không nên thay trực tiếp khi chưa đánh giá pump strategy, minimum-flow requirement của Chiller, chênh áp và control logic của hệ.

PICV có phải van 2 ngả không?

Nhiều PICV dùng cho AHU và FCU có cấu hình hai ngả, nhưng PICV còn có chức năng kiểm soát flow ổn định hơn trước biến động chênh áp trong phạm vi thiết kế.

Van nào tiết kiệm năng lượng hơn?

Không thể kết luận chỉ dựa trên loại van. Van 2 ngả hỗ trợ variable-flow pumping tốt hơn trong nhiều hệ, nhưng hiệu quả thực tế còn phụ thuộc pump VFD và control strategy.

Có thể chọn control valve theo đường kính ống không?

Không nên. Kích thước valve cần được xem cùng design flow, chênh áp, đặc tính control và điều kiện hệ thống chứ không chỉ dựa trên đường kính piping.
