HRV là thiết bị thông gió thu hồi nhiệt, tận dụng một phần nhiệt trong dòng khí thải để làm nóng hoặc làm mát sơ bộ không khí ngoài trời trước khi cấp vào công trình. Thiết bị có thể giảm một phần tải nhiệt phát sinh do thông gió nhưng không tự tạo lạnh, không thay thế điều hòa và không được mặc định có khả năng trao đổi ẩm như ERV. Hiệu quả thực tế còn phụ thuộc lưu lượng, nhiệt độ, độ ẩm, trở lực, điện năng quạt và mức rò giữa hai dòng khí. Bài viết dưới đây được đội ngũ HRT biên soạn nhằm giúp doanh nghiệp hiểu đúng cấu tạo, nguyên lý, phạm vi ứng dụng và các yếu tố cần kiểm tra khi lựa chọn HRV cho hệ HVAC.

HRV là gì?

HRV là viết tắt của Heat Recovery Ventilator, có thể hiểu là thiết bị thông gió thu hồi nhiệt. Thiết bị đồng thời hút một dòng không khí từ trong công trình ra ngoài và cấp một dòng không khí ngoài trời vào bên trong.

Hai dòng khí đi qua những đường riêng trong lõi trao đổi nhiệt. Nhiệt được truyền qua bề mặt ngăn cách từ dòng có nhiệt độ cao hơn sang dòng có nhiệt độ thấp hơn. Trong cấu hình thông thường, hai dòng khí không được chủ động hòa trộn trực tiếp.

Bộ Năng lượng Hoa Kỳ xếp HRV và ERV vào nhóm thiết bị thông gió thu hồi năng lượng. Điểm khác biệt cơ bản là HRV chủ yếu truyền nhiệt, trong khi ERV có thể truyền thêm một phần hơi nước giữa hai dòng khí.

HRV thường được sử dụng trong hệ thông gió cân bằng. Một quạt đưa không khí ngoài trời vào, còn một quạt khác đưa khí thải ra ngoài. Tuy nhiên, “cân bằng” không nhất thiết có nghĩa lưu lượng cấp và hút luôn bằng nhau tuyệt đối. Chênh lệch có thể được thiết kế để kiểm soát áp suất công trình, nhưng phải có cơ sở tính toán và đo kiểm.

HRV có vai trò gì trong HVAC?

Vai trò chính của HRV là giảm chênh lệch nhiệt độ mà hệ HVAC phải xử lý đối với không khí ngoài trời.

Trong điều kiện lạnh, khí thải ấm từ bên trong truyền một phần nhiệt sang không khí ngoài trời lạnh. Không khí cấp sau lõi có nhiệt độ cao hơn so với trước khi trao đổi, nhờ đó hệ sưởi phải xử lý mức chênh lệch nhỏ hơn.

Trong điều kiện nóng, nếu không khí thải từ phòng điều hòa mát hơn không khí ngoài trời, dòng khí này có thể làm mát sơ bộ khí cấp. Hệ điều hòa vẫn phải xử lý phần tải còn lại để đưa không khí đến trạng thái yêu cầu.

HRV không tạo ra năng lượng nhiệt mới. Thiết bị chỉ chuyển một phần nhiệt đang có giữa hai dòng khí. Bộ Năng lượng Hoa Kỳ mô tả thông gió thu hồi năng lượng là giải pháp giảm tổn thất năng lượng khi thông gió, không phải phương án thay thế hệ thống sưởi hoặc làm lạnh.

HRV có phải máy cấp khí tươi không?

HRV thường thực hiện chức năng cấp không khí ngoài trời nên có thể được xem là một phần của hệ cấp khí tươi. Tuy nhiên, thiết bị khác quạt cấp khí thông thường ở chỗ có thêm dòng hút thải và lõi trao đổi nhiệt.

Lưu lượng khí tươi không được chọn chỉ theo kích thước thiết bị hoặc diện tích sàn. Nhu cầu thực tế còn phụ thuộc công năng, số người, nguồn ô nhiễm, thời gian sử dụng và yêu cầu thông gió áp dụng cho công trình.

ASHRAE xác định các tiêu chuẩn 62.1 và 62.2 là những tài liệu được công nhận về thiết kế thông gió và chất lượng không khí trong nhà, trong đó quy định lưu lượng tối thiểu và các biện pháp liên quan theo phạm vi công trình.

HRV có phải máy điều hòa không khí không?

HRV không phải máy điều hòa độc lập. Thiết bị thông thường không có chu trình lạnh gồm máy nén, dàn ngưng, van tiết lưu và dàn bay hơi như hệ điều hòa.

Không khí sau HRV chỉ được làm nóng hoặc làm mát sơ bộ bằng nhiệt thu hồi. Nếu công trình yêu cầu nhiệt độ và độ ẩm cụ thể, khí cấp có thể vẫn phải đi qua AHU, PAU, coil lạnh, coil sưởi hoặc thiết bị xử lý khác.

HRV cũng không thay thế Chiller, VRV/VRF, FCU hay Packaged/Rooftop. Các hệ này có chức năng tạo hoặc phân phối năng lượng lạnh, trong khi HRV tập trung vào thông gió và trao đổi nhiệt giữa khí cấp với khí thải.

Xem Thêm Điều Hòa Công Nghiệp VRV

Vì sao hệ HVAC cần thu hồi nhiệt?

Không khí ngoài trời làm tăng tải điều hòa

Không khí ngoài trời thường có trạng thái nhiệt ẩm khác với không khí trong phòng. Khi đưa khí ngoài trời vào công trình, hệ HVAC phải làm lạnh, sưởi hoặc khử ẩm dòng khí này trước khi phân phối đến khu vực sử dụng.

Lưu lượng ngoài trời càng lớn và mức chênh lệch trạng thái càng cao thì tải xử lý càng tăng. Tại văn phòng đông người, phòng họp, lớp học hoặc công trình cần cấp khí ngoài trời liên tục, tải thông gió có thể chiếm một phần đáng kể trong tổng tải của hệ thống.

Không nên giảm lưu lượng khí ngoài trời chỉ để giảm tải điều hòa. Lưu lượng phải đáp ứng nhu cầu thông gió, trong khi HRV là một trong những giải pháp có thể được xem xét để giảm phần năng lượng xử lý khí tươi.

Khí thải vẫn còn chứa năng lượng

Khí thải từ một không gian điều hòa thường có trạng thái gần với điều kiện trong phòng. Trong mùa nóng, khí này có thể mát hơn không khí ngoài trời. Trong mùa lạnh, khí thải thường ấm hơn không khí bên ngoài.

Nếu khí thải được xả trực tiếp, phần chênh lệch nhiệt độ này không được tận dụng. HRV cho phép truyền một phần nhiệt qua lõi trước khi khí được xả khỏi công trình.

Việc “thu hồi” ở đây không có nghĩa toàn bộ năng lượng được giữ lại. Luôn có tổn thất qua vỏ thiết bị, dòng khí, quạt, đường ống và bộ trao đổi.

HRV giảm tải điều hòa như thế nào?

Giả sử không khí ngoài trời nóng hơn khí trong phòng. Khi hai dòng đi qua lõi, nhiệt từ khí ngoài trời được truyền một phần sang khí thải mát hơn. Nhiệt độ khí cấp sau HRV giảm nhưng thường chưa đạt nhiệt độ cấp vào phòng.

Nếu ngoài trời lạnh hơn trong nhà, chiều truyền nhiệt đảo lại. Khí thải ấm truyền nhiệt sang khí ngoài trời, giúp nâng nhiệt độ khí cấp.

Mức giảm tải phụ thuộc chênh lệch nhiệt độ, lưu lượng, hiệu suất lõi, trạng thái vận hành và mức cân bằng giữa hai dòng khí. Không nên sử dụng một tỷ lệ tiết kiệm cố định cho mọi dự án.

Thu hồi nhiệt có luôn giúp giảm tổng năng lượng không?

Không thể kết luận chỉ từ hiệu suất trao đổi nhiệt. Lõi HRV, bộ lọc, damper và đường ống đều tạo trở lực. Quạt phải tiêu thụ điện để đưa không khí qua những bộ phận này.

Nếu chênh lệch nhiệt độ trong và ngoài rất nhỏ, năng lượng thu hồi có thể không lớn. Trong một số thời điểm, không khí ngoài trời còn thuận lợi hơn cho làm mát tự nhiên. Khi đó, chế độ bypass có thể phù hợp hơn việc tiếp tục cho khí đi qua lõi.

Do đó, đánh giá năng lượng cần tính đồng thời phần nhiệt thu hồi, công suất quạt, thời gian hoạt động, trở lực bộ lọc, tổn thất đường ống và chiến lược điều khiển. ASHRAE cũng xem tổn thất áp suất, rò khí và hiệu suất thiết bị là những nội dung quan trọng khi đánh giá hệ thu hồi năng lượng không khí – không khí.

Xem Thêm Hệ Thống Thông Gió Là Gì? Phân Loại Và Ứng Dụng

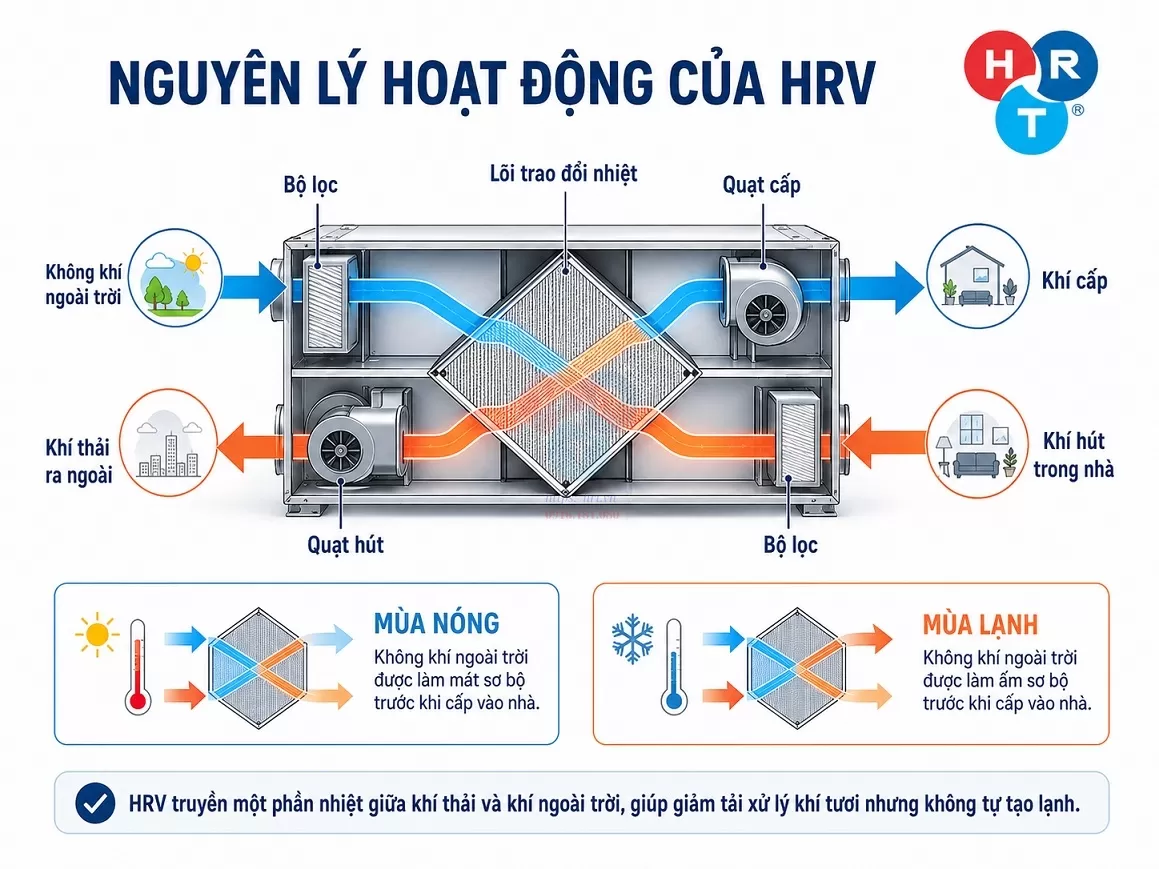

Nguyên lý hoạt động của HRV

Nguyên lý hoạt động của HRV

Không khí ngoài trời đi vào thiết bị

Không khí ngoài trời được lấy qua louver hoặc cửa lấy gió, sau đó đi qua bộ lọc trước khi vào lõi trao đổi nhiệt.

Vị trí lấy gió phải tránh cửa xả, khu giao thông, nơi tập kết rác, nguồn khói và khu vực có chất lượng không khí không phù hợp. Việc đặt cửa lấy gần cửa xả có thể khiến một phần khí thải quay lại dòng cấp.

EPA lưu ý rằng thông gió cần được đánh giá thận trọng khi bên ngoài có nguồn ô nhiễm như khói hoặc khu tập kết chất thải.

Khí trong nhà được hút ra

Một quạt khác hút không khí từ các khu vực được xác định trong thiết kế. Dòng khí này đi qua bộ lọc hoặc bộ phận bảo vệ lõi trước khi vào khoang trao đổi.

Không phải mọi nguồn khí thải đều phù hợp để thu hồi nhiệt. Khí chứa dầu mỡ, bụi nặng, hơi hóa chất, chất ăn mòn hoặc chất ô nhiễm có nguy cơ cao có thể làm bẩn lõi, hư hỏng vật liệu hoặc tạo nguy cơ nhiễm chéo.

Việc sử dụng khí hút từ nhà vệ sinh cũng cần kiểm tra kiểu thiết bị, mức rò chéo, chênh áp giữa các khoang và yêu cầu vệ sinh. Không nên mặc định mọi HRV đều có thể dùng với mọi dòng khí thải.

Hai dòng khí trao đổi nhiệt

Không khí ngoài trời và khí thải đi qua hai phía của bề mặt trao đổi. Nhiệt truyền qua vách lõi nhưng hai dòng không được thiết kế để chủ động trộn vào nhau.

Tuy nhiên, không nên khẳng định sự cách ly luôn tuyệt đối. Rò có thể xuất hiện tại gioăng, vỏ, khe lắp ráp hoặc do chênh áp giữa hai phía.

ASHRAE sử dụng các thông số như Exhaust Air Transfer Ratio – EATR và Outdoor Air Correction Factor – OACF để đánh giá sự chuyển khí giữa các dòng và lượng không khí ngoài trời thực tế trong thiết bị thu hồi năng lượng.

Không khí ngoài trời được tiền xử lý

Sau lõi, nhiệt độ khí ngoài trời tiến gần hơn đến trạng thái trong phòng. Đây là quá trình tiền xử lý, không phải xử lý hoàn chỉnh.

Trong điều kiện nóng ẩm, HRV có thể giảm nhiệt độ khô của khí ngoài trời nhưng không mặc định loại bỏ phần ẩm tương ứng. Hệ thống phía sau vẫn có thể phải xử lý tải ẩn bằng coil lạnh hoặc thiết bị khử ẩm.

Khí thải được đưa ra ngoài

Sau khi truyền một phần nhiệt, khí thải đi qua quạt và được xả ngoài trời.

Cửa xả cần được bố trí để hạn chế khí quay lại cửa lấy gió hoặc ảnh hưởng khu vực có người. Vị trí, cao độ, hướng xả và mặt đứng công trình đều có thể ảnh hưởng nguy cơ tái tuần hoàn.

Chế độ bypass hoạt động khi nào?

Bypass cho phép một hoặc cả hai dòng khí đi vòng qua lõi trao đổi. Chế độ này có thể được sử dụng khi không cần thu hồi nhiệt hoặc khi không khí ngoài trời thuận lợi cho làm mát tự nhiên.

Ví dụ, nếu bên ngoài mát hơn bên trong và công trình đang cần làm mát, việc tiếp tục truyền nhiệt từ khí thải ấm sang khí ngoài trời có thể không phù hợp. Bypass giúp đưa trực tiếp khí ngoài trời vào theo chiến lược điều khiển.

Thiết bị không có bypass vẫn có thể vận hành đúng chức năng cơ bản, nhưng khả năng tối ưu theo điều kiện thời tiết sẽ khác. Cần kiểm tra catalogue và logic điều khiển của từng model.

Xem Thêm Điều Hòa Công Nghiệp Chiller

Cấu tạo của thiết bị HRV

Lõi trao đổi nhiệt

Lõi là bộ phận chính của HRV. Hai dòng khí đi qua các kênh riêng được ngăn cách bằng bề mặt truyền nhiệt.

Lõi có thể được thiết kế theo dạng dòng chéo, dòng ngược hoặc cấu hình khác. Hình học kênh ảnh hưởng diện tích truyền nhiệt, trở lực, kích thước thiết bị và mức rò.

Vật liệu lõi phải phù hợp với nhiệt độ, độ ẩm và chất lượng dòng khí. Không nên sử dụng lõi được thiết kế cho không khí sạch trong môi trường có hóa chất hoặc chất ăn mòn nếu chưa có xác nhận kỹ thuật.

Quạt cấp và quạt hút

HRV thường có một quạt cho dòng cấp và một quạt cho dòng hút. Quạt phải đáp ứng trở lực của lõi, bộ lọc, damper, đường ống, tiêu âm và miệng gió.

Thông số lưu lượng tự do của quạt không đại diện cho lưu lượng khi thiết bị được kết nối vào hệ thống. Cần kiểm tra đường đặc tính tại tổng áp suất thực tế.

Nếu hai quạt không được cân bằng, áp suất trong công trình có thể thay đổi. Hệ cấp lớn hơn hút có thể tạo xu hướng dương áp, trong khi hút lớn hơn cấp có thể tạo âm áp.

Bộ lọc

Bộ lọc phía khí ngoài trời giữ một phần bụi trước khi không khí đi qua lõi và vào công trình. Bộ lọc phía khí hút giúp bảo vệ lõi khỏi bụi trong nhà.

Cấp lọc phải được lựa chọn theo chất lượng khí đầu vào và mục tiêu của hệ thống. Lọc có hiệu suất cao hơn thường tạo trở lực lớn hơn, vì vậy quạt và diện tích lọc phải được kiểm tra đồng thời.

Bộ lọc không biến HRV thành máy lọc không khí chuyên dụng. EPA lưu ý rằng lọc và thiết bị làm sạch có thể giảm một phần chất ô nhiễm nhưng không loại bỏ được mọi chất trong không khí.

Damper và bypass damper

Damper kiểm soát đường đi hoặc lưu lượng không khí. Một số thiết bị có damper chống dòng ngược khi dừng, damper cân bằng và damper bypass.

Actuator, cảm biến và logic điều khiển phải tương thích. Damper bị kẹt hoặc đóng không hết có thể làm giảm hiệu quả thu hồi hoặc gây rò giữa các đường khí.

Khay và đường thoát nước ngưng

Nếu nhiệt độ bề mặt lõi thấp hơn điểm sương của một dòng khí, hơi nước có thể ngưng tụ.

Thiết bị khi đó cần khay hứng và đường thoát phù hợp. Đường thoát phải có độ dốc, bẫy nước hoặc cấu hình theo hướng dẫn của nhà sản xuất và điều kiện áp suất trong thiết bị.

Không xử lý đúng nước ngưng có thể gây tràn, đọng nước, ăn mòn hoặc phát sinh vấn đề vệ sinh.

Cảm biến và bộ điều khiển

HRV có thể được điều khiển theo lịch, tốc độ cố định, nhiệt độ, độ ẩm, CO₂ hoặc tín hiệu từ hệ quản lý tòa nhà nếu thiết bị hỗ trợ.

Cảm biến CO₂ có thể được sử dụng như một tín hiệu liên quan đến nhu cầu thông gió trong một số không gian đông người. Tuy nhiên, CO₂ không đại diện cho mọi loại chất ô nhiễm trong nhà.

Không nên mặc định mọi HRV đều có sẵn đầy đủ cảm biến hoặc có thể kết nối BMS. Cần kiểm tra giao thức và phạm vi điều khiển của model cụ thể.

Vỏ cách nhiệt và cửa bảo trì

Vỏ cách nhiệt giúp hạn chế thất thoát nhiệt và giảm nguy cơ ngưng tụ trên bề mặt ngoài.

Cửa bảo trì phải cho phép tiếp cận bộ lọc, lõi, quạt, khay nước và actuator. Khi bố trí thiết bị trên trần, cần dành khoảng tháo lõi và thay lọc thay vì chỉ chừa một cửa thăm nhỏ.

Xem Thêm Điều Hòa Công Nghiệp Packaged

Các dạng lõi trao đổi nhiệt trong HRV

Lõi tấm dòng chéo

Trong lõi dòng chéo, hai dòng khí đi theo các hướng cắt nhau qua những kênh riêng.

Cấu tạo này có thể tương đối gọn và được sử dụng trong nhiều thiết bị. Hiệu suất và tổn thất áp suất phụ thuộc chiều dài kênh, diện tích trao đổi, tốc độ dòng khí và độ kín.

Lõi tấm dòng ngược

Hai dòng khí di chuyển ngược chiều nhau trong phần lớn vùng trao đổi.

Cấu hình dòng ngược có thể tăng thời gian và diện tích trao đổi hữu hiệu trong một số thiết kế. Tuy nhiên, không nên mặc định mọi lõi dòng ngược đều có hiệu suất cao hơn mọi lõi dòng chéo, vì kết quả còn phụ thuộc kích thước và điều kiện thử.

Bánh xe thu hồi nhiệt có phải HRV không?

Bánh xe quay có thể truyền nhiệt giữa hai dòng khí. Một số loại sử dụng vật liệu hút ẩm và truyền cả nhiệt lẫn hơi nước, thường được mô tả là bánh xe enthalpy trong hệ thu hồi năng lượng.

Việc gọi thiết bị là HRV hay ERV phải dựa trên khả năng truyền năng lượng thực tế và dữ liệu sản phẩm, không chỉ dựa trên hình dạng lõi.

Bánh xe quay cũng có đặc tính rò và chuyển khí khác lõi tấm. Vì vậy, cần kiểm tra EATR, OACF, purge section và chênh áp theo thiết kế nếu áp dụng.

Xem Thêm Thiết Bị Thông Gió Thu Hồi Nhiệt: Giải Pháp Không Khí Sạch Và Tiết Kiệm Năng Lượng

Hiệu suất thu hồi nhiệt của HRV được hiểu thế nào?

Hiệu suất nhiệt hiện

Hiệu suất nhiệt hiện mô tả mức độ nhiệt độ của khí ngoài trời được thay đổi nhờ trao đổi với khí thải.

Chỉ số này là tỷ lệ giữa mức thay đổi nhiệt độ thực tế của dòng khí và mức thay đổi tối đa về lý thuyết tại điều kiện thử.

Hiệu suất thu hồi nhiệt không đồng nghĩa tỷ lệ tiết kiệm điện của toàn công trình. Thiết bị đạt hiệu suất nhiệt cao vẫn có thể tiêu thụ nhiều điện quạt nếu trở lực lớn.

Hiệu suất thiết bị và hiệu quả toàn hệ

Catalogue thường công bố hiệu suất tại một hoặc một số lưu lượng và điều kiện thử. Khi lắp đặt, đường ống, bộ lọc, damper và mức cân bằng có thể làm điều kiện vận hành thay đổi.

Lõi bẩn làm tăng trở lực và giảm lưu lượng. Rò ngoài vỏ hoặc rò giữa hai dòng cũng làm lượng khí ngoài trời thực tế khác giá trị đo tại quạt.

Do đó, hai sản phẩm chỉ nên được so sánh tại cùng lưu lượng, điều kiện nhiệt độ, trạng thái cân bằng và phương pháp thử.

EATR và OACF

EATR phản ánh phần không khí từ dòng thải xuất hiện trong dòng cấp do rò hoặc chuyển khí trong thiết bị.

OACF được sử dụng để hiệu chỉnh lượng không khí ngoài trời cần cấp nhằm đạt lưu lượng ngoài trời hữu hiệu sau khi xem xét rò và chuyển khí.

Hai thông số này đặc biệt quan trọng khi khí thải có mùi hoặc chất lượng thấp. Hiệu suất nhiệt cao không bù được nguy cơ nhiễm chéo nếu thiết bị không phù hợp với nguồn khí hút. ASHRAE đưa EATR và OACF vào nội dung đánh giá thiết bị thu hồi năng lượng không khí – không khí.

Xem Thêm Thiết Bị Thông Gió Thu Hồi Nhiệt: Giải Pháp Khí Tươi Sạch Và Tối Ưu Năng Lượng Toàn Diện

Ứng dụng của HRV trong công trình

Nhà ở, căn hộ và biệt thự

HRV có thể phù hợp với công trình có độ kín cao và cần thông gió cơ khí ổn định.

Không khí ngoài trời được lọc và cấp đến phòng khách hoặc phòng ngủ, trong khi khí được hút từ các khu vực phù hợp theo thiết kế.

Hệ thống cần chú ý độ ồn, đường ống, khả năng thay lọc và nước ngưng. Không nên hút trực tiếp khí bếp có dầu mỡ qua lõi HRV thông thường.

Văn phòng và phòng họp

Mật độ người tại văn phòng và phòng họp có thể thay đổi đáng kể. HRV giúp thực hiện cấp – hút có thu hồi nhiệt, nhưng lưu lượng vẫn phải được xác định theo nhu cầu thông gió.

Điều khiển theo lịch hoặc theo nhu cầu có thể được áp dụng khi thiết bị và hệ điều khiển hỗ trợ. Cần tránh dùng CO₂ như tín hiệu duy nhất cho mọi loại ô nhiễm.

Trường học

Phòng học thường có mật độ người tương đối cao trong từng thời điểm. HRV có thể hỗ trợ cấp không khí ngoài trời và giảm phần tải nhiệt do thông gió.

Độ ồn, vị trí thiết bị, cấp lọc và khả năng bảo trì cần được kiểm tra kỹ. Bộ lọc bẩn hoặc quạt vận hành sai tốc độ có thể làm lưu lượng thực tế thấp hơn yêu cầu.

Khách sạn và khu lưu trú

HRV có thể phục vụ phòng nghỉ hoặc nhóm khu vực phù hợp.

Khi sử dụng khí hút từ nhà vệ sinh để thu hồi nhiệt, cần kiểm tra mức rò chéo, hướng chênh áp và tài liệu kỹ thuật của thiết bị. Không nên áp dụng cấu hình này mặc định cho mọi công trình.

Công trình thương mại

Trong hệ quy mô lớn, HRV có thể kết nối với AHU hoặc hoạt động như một cụm thu hồi nhiệt riêng.

Các khu có lịch hoạt động khác nhau cần được phân zone để tránh vận hành toàn bộ hệ khi chỉ một phần công trình sử dụng.

Nhà xưởng

HRV chỉ phù hợp khi dòng khí thải tương đối sạch và có thể thu hồi an toàn.

Khí có bụi nặng, dầu, hóa chất, hơi ăn mòn hoặc chất ô nhiễm đặc thù thường cần giải pháp chuyên dụng hoặc tách khỏi hệ thu hồi nhiệt thông thường.

Khi nào nên cân nhắc sử dụng HRV?

HRV đáng được xem xét khi công trình cần lượng khí ngoài trời đáng kể, đồng thời có dòng khí thải đủ sạch và có trạng thái nhiệt thuận lợi để thu hồi.

Thiết bị cũng phù hợp hơn khi công trình vận hành điều hòa trong thời gian dài, khiến chênh lệch nhiệt độ giữa bên trong và bên ngoài xuất hiện thường xuyên.

Hệ thống cần có đủ không gian cho thiết bị, hai mạng ống cấp – hút, cửa lấy, cửa xả và khoảng bảo trì.

Công trình cũng phải có khả năng xử lý phần tải nhiệt và tải ẩm còn lại. HRV không khắc phục được một hệ điều hòa thiếu công suất hoặc không có khả năng kiểm soát độ ẩm.

Cách lựa chọn HRV phù hợp

Trước tiên, cần xác định nhu cầu không khí ngoài trời theo công năng, số người, diện tích và nguồn ô nhiễm. Không chọn lưu lượng chỉ bằng diện tích sàn.

Tiếp theo, cần xác định nguồn khí thải, trạng thái nhiệt ẩm và mức độ sạch. Dòng khí không phù hợp có thể buộc phải tách khỏi thiết bị thu hồi.

Tải nhiệt và tải ẩm phải được tính trước và sau HRV. Phần tải còn lại là cơ sở lựa chọn coil lạnh, AHU, PAU hoặc nguồn lạnh liên quan.

Hiệu suất trao đổi phải được so sánh tại cùng lưu lượng và điều kiện thử. Không nên sử dụng giá trị hiệu suất tối đa tại lưu lượng thấp để đại diện cho toàn bộ phạm vi vận hành.

Đường đặc tính quạt phải đáp ứng trở lực của lõi, lọc và mạng ống. Cần xem xét công suất điện quạt thay vì chỉ nhìn hiệu suất nhiệt.

EATR, OACF và mức rò chéo phải được kiểm tra khi chất lượng khí thải thấp hơn đáng kể so với khí cấp.

Bộ lọc cần phù hợp với chất lượng không khí ngoài trời. Kích thước và khoảng thay lọc phải thuận tiện cho vận hành.

Thiết bị phải được kiểm tra nguy cơ ngưng tụ, bố trí khay và đường thoát nước phù hợp.

Chế độ bypass cần được xác định theo điều kiện thời tiết và chiến lược điều khiển.

Cuối cùng, hệ phải được đo và cân bằng lưu lượng cấp – hút sau khi lắp đặt hoặc cải tạo. Không nên đánh giá chỉ bằng cảm giác gió tại miệng cấp.

HRV kết nối với hệ HVAC như thế nào?

HRV hoạt động độc lập

Trong hệ quy mô nhỏ, HRV có thể cấp khí trực tiếp vào các phòng và hút khí từ những khu vực khác.

Thiết bị thực hiện thông gió nhưng không xử lý hoàn chỉnh nhiệt độ và độ ẩm. Hệ điều hòa trong phòng vẫn đảm nhiệm tải nhiệt còn lại.

HRV kết nối với AHU

Không khí sau HRV có thể được đưa vào AHU để lọc, làm lạnh, sưởi hoặc khử ẩm tiếp.

Khi kết nối, cần kiểm tra chênh áp giữa hai thiết bị, trình tự khởi động, lưu lượng và nguy cơ hút ngược khi một hệ dừng.

HRV kết hợp FCU

FCU xử lý tải nhiệt tại từng zone, trong khi HRV cấp khí ngoài trời và hút khí thải.

Khí HRV có thể cấp trực tiếp vào phòng hoặc được phối hợp với đường gió khác theo thiết kế. Không nên đấu tùy ý vào cửa hút FCU nếu chưa kiểm tra lưu lượng và áp suất.

HRV kết hợp VRV/VRF

Dàn lạnh VRV/VRF xử lý nhiệt trong phòng. HRV thực hiện trao đổi khí và thu hồi nhiệt.

HRV không phải dàn lạnh khí tươi. Trong khí hậu nóng ẩm, khí sau HRV vẫn có thể cần xử lý ẩm riêng.

HRV trong hệ Chiller

HRV có thể giảm một phần tải khí ngoài trời trước AHU hoặc PAU. Chiller vẫn cung cấp nước lạnh cho coil xử lý phần tải còn lại.

Công suất nguồn lạnh phải được tính theo trạng thái không khí sau thu hồi tại điều kiện thiết kế, đồng thời xem xét trường hợp HRV dừng hoặc chạy bypass theo yêu cầu vận hành.

Những sai lầm thường gặp khi lựa chọn HRV

Sai lầm phổ biến là cho rằng HRV tự làm lạnh không khí. Thiết bị chỉ truyền nhiệt và không thay thế nguồn lạnh.

Một nhầm lẫn khác là coi HRV có khả năng xử lý độ ẩm giống ERV. Thu hồi ẩm không phải chức năng mặc định của HRV.

Chọn thiết bị chỉ theo phần trăm hiệu suất có thể bỏ qua trở lực, điện quạt, rò chéo và lưu lượng thực tế.

Sử dụng khí thải dầu mỡ, bụi hoặc hóa chất qua một lõi không phù hợp có thể làm hệ nhanh bẩn hoặc phát sinh nguy cơ chất lượng không khí.

Không cân bằng lưu lượng làm áp suất công trình thay đổi và khiến lượng khí ngoài trời hữu hiệu khác tính toán.

Bỏ qua bộ lọc hoặc vận hành với lọc bẩn làm tăng trở lực, giảm lưu lượng và giảm khả năng thu hồi.

Không bố trí nước ngưng có thể gây tràn hoặc hư hỏng khu vực lắp đặt.

Đặt cửa lấy gần cửa xả làm tăng nguy cơ tái tuần hoàn khí thải.

Lắp thiết bị tại vị trí không thể tháo lõi hoặc thay lọc khiến công tác bảo trì không thực hiện được đầy đủ.

Bảo trì HRV cần kiểm tra những gì?

Bộ lọc cần được kiểm tra theo mức độ bụi và chênh áp thực tế. Tần suất thay hoặc vệ sinh phụ thuộc loại lọc, chất lượng khí và thời gian vận hành.

Lõi trao đổi cần được kiểm tra bụi bám, hư hỏng, độ kín và tình trạng bề mặt. Việc vệ sinh phải tuân theo hướng dẫn của nhà sản xuất để tránh làm biến dạng hoặc ảnh hưởng đặc tính truyền nhiệt.

Quạt và động cơ cần được kiểm tra tiếng ồn, rung, cánh quạt, ổ đỡ và lưu lượng.

Khay nước ngưng, bẫy nước và đường thoát phải được kiểm tra tắc nghẽn hoặc rò.

Damper và bypass cần được thử hành trình đóng mở.

Cảm biến nhiệt độ, độ ẩm hoặc CO₂ nếu có phải được kiểm tra trạng thái và độ tin cậy.

Lưu lượng cấp – hút nên được đo lại khi hệ có dấu hiệu mất cân bằng, thay đổi đường ống hoặc sau các công việc bảo trì ảnh hưởng đến quạt và damper.

Báo giá hệ thống HRV phụ thuộc vào gì?

Chi phí phụ thuộc lưu lượng thiết kế, hiệu suất lõi, độ kín và trở lực của thiết bị.

Quạt tốc độ cố định, quạt điều tốc và hệ điều khiển theo nhu cầu có cấu hình khác nhau.

Cấp lọc ảnh hưởng kích thước thiết bị, trở lực và chi phí thay thế định kỳ.

Mạng ống gió phụ thuộc chiều dài, kích thước, lớp cách nhiệt, phụ kiện, damper và tiêu âm.

Hệ thống nước ngưng có thể cần khay, đường ống, bẫy nước và điểm xả phù hợp.

Cách kết nối với AHU, FCU, VRV/VRF hoặc hệ Chiller cũng ảnh hưởng phạm vi thiết bị và điều khiển.

Công trình cải tạo thường cần kiểm tra không gian trần, tuyến ống, nguồn điện và khả năng tiếp cận.

Phạm vi đo lưu lượng, cân bằng cấp – hút và kiểm tra điều khiển cần được xác định rõ. Vì vậy, không thể báo giá chính xác chỉ từ diện tích công trình.

Phạm vi tư vấn hệ HVAC liên quan tại HRT

Tiếp nhận thông tin và khảo sát công trình

HRT tiếp nhận loại công trình, diện tích, công năng, mật độ sử dụng, lịch vận hành, hệ HVAC hiện hữu, nhu cầu khí tươi và bản vẽ nếu có.

HRT có thể khảo sát vị trí đặt thiết bị, đường ống, cửa lấy gió, cửa xả, không gian trần, đường thoát nước và điều kiện tiếp cận bảo trì.

Kiểm tra nhu cầu khí tươi và tải điều hòa

Nhu cầu thông gió cần được xác định theo công năng và điều kiện thực tế. Tải nhiệt và tải ẩm từ khí ngoài trời phải được đưa vào đánh giá hệ điều hòa.

Giải pháp thu hồi nhiệt chỉ nên được xem xét sau khi làm rõ nguồn khí thải, chất lượng dòng khí và khả năng xử lý phần tải còn lại.

Tư vấn hệ HVAC phù hợp

HRT có thể tư vấn hệ thông gió, AHU/FCU, Chiller, VRV/VRF, Packaged/Rooftop hoặc phương án kết hợp theo kết quả khảo sát.

Trong quá trình đánh giá, phương án thu hồi nhiệt có thể được xem xét khi phù hợp với nhu cầu khí tươi, đặc tính khí thải và cấu hình HVAC thực tế. Không nên khẳng định một tỷ lệ tiết kiệm năng lượng khi chưa có tính toán và dữ liệu vận hành.

Lập báo giá theo điều kiện thực tế

Báo giá có thể làm rõ thiết bị thuộc phạm vi, bộ lọc, đường ống, damper, tiêu âm, điện, điều khiển, thoát nước và những hạng mục chưa bao gồm.

Phạm vi cụ thể cần được xác nhận sau khi kiểm tra hiện trạng và yêu cầu của công trình.

Tư vấn vận hành và phạm vi bảo trì

HRT có thể tư vấn các lưu ý về vận hành hệ thông gió và HVAC, bao gồm việc kiểm tra lọc, quạt, damper, nước ngưng và cân bằng lưu lượng theo cấu hình thực tế.

Phạm vi bảo trì cần được xác định sau khi khảo sát tình trạng hệ thống.

Kết luận

HRV là thiết bị thông gió thu hồi nhiệt, sử dụng bộ trao đổi để truyền một phần nhiệt giữa khí thải và không khí ngoài trời.

Thiết bị có thể làm nóng hoặc làm mát sơ bộ khí tươi, qua đó giảm một phần tải nhiệt mà hệ HVAC phải xử lý. HRV không tự tạo lạnh và không thay thế AHU, FCU, Chiller, VRV/VRF hoặc thiết bị khử ẩm.

HRV chủ yếu thu hồi nhiệt hiện, trong khi ERV có thể truyền thêm một phần hơi ẩm. Việc lựa chọn phải dựa trên khí hậu, tải nhiệt, tải ẩm, nguồn khí thải và chiến lược xử lý không khí của công trình.

Hiệu quả thực tế phụ thuộc lưu lượng, chênh lệch nhiệt độ, hiệu suất lõi, trở lực, điện quạt, rò chéo, bộ lọc, nước ngưng, bypass và thời gian vận hành. Không nên chọn thiết bị chỉ theo phần trăm hiệu suất hoặc diện tích sàn.

Doanh nghiệp đang đánh giá HRV hoặc giải pháp thông gió thu hồi nhiệt có thể liên hệ HRT để được hỗ trợ khảo sát công trình, kiểm tra nhu cầu khí tươi, đánh giá hệ HVAC hiện hữu, tư vấn phương án phù hợp và lập báo giá theo điều kiện thực tế.

Thông tin liên hệ

Công Ty Điều Hòa Thông Gió HRT
Địa chỉ: Số 9TT7 Đường Foresa 7A, KĐT Sinh Thái Tasco, Phường Xuân Phương, TP Hà Nội, Việt Nam
Hotline: 0916 181 080
Email: CEO@hrt.vn

FAQ: Câu hỏi thường gặp về HRV

HRV là gì?

HRV là thiết bị thông gió thu hồi nhiệt, truyền một phần nhiệt giữa khí thải và không khí ngoài trời trước khi khí được cấp vào công trình.

HRV có làm lạnh không?

Không. HRV chỉ làm mát hoặc làm nóng sơ bộ khí ngoài trời bằng nhiệt trao đổi với khí thải. Hệ điều hòa vẫn phải xử lý phần tải còn lại.

HRV có cấp khí tươi không?

Có. HRV thường cấp không khí ngoài trời và hút khí trong nhà ra ngoài trong một hệ thông gió cân bằng.

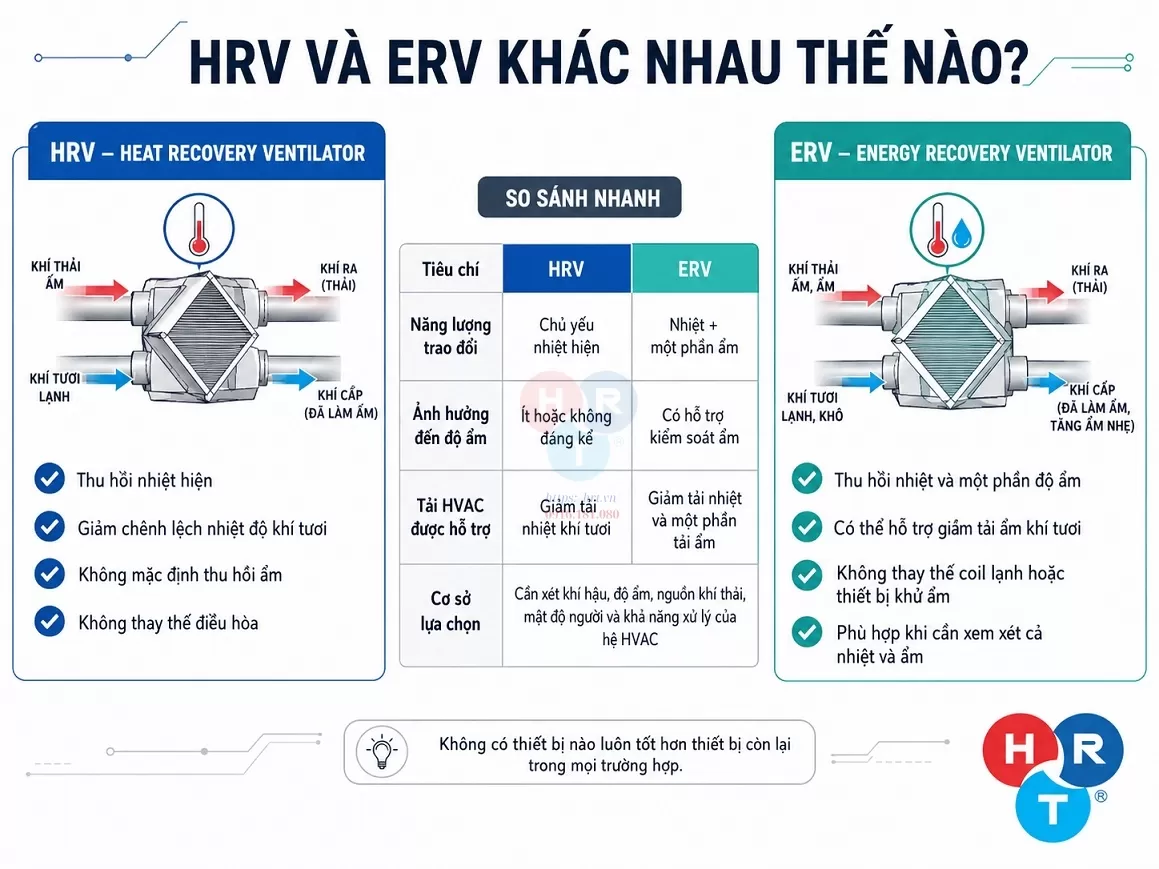

HRV khác ERV như thế nào?

HRV chủ yếu truyền nhiệt hiện, còn ERV có thể truyền thêm một phần hơi nước giữa hai dòng khí.

HRV có hút ẩm không?

Không nên xem HRV là thiết bị hút ẩm. Trong điều kiện nóng ẩm, không khí sau HRV có thể vẫn cần được xử lý bởi coil lạnh, PAU, AHU hoặc thiết bị khử ẩm.

HRV có giúp giảm điện năng không?

HRV có thể giảm năng lượng cần để xử lý khí tươi, nhưng hiệu quả tổng thể còn phụ thuộc điện quạt, trở lực, khí hậu, rò chéo và thời gian vận hành.

HRV có lọc bụi không?

Thiết bị thường có bộ lọc để bảo vệ lõi và giữ một phần bụi. Khả năng lọc phụ thuộc cấp lọc và không thay thế mọi hệ thống làm sạch không khí.

Có thể dùng khí thải nhà vệ sinh qua HRV không?

Chỉ nên xem xét sau khi kiểm tra cấu tạo thiết bị, mức rò chéo, EATR, chênh áp và yêu cầu vệ sinh. Không nên áp dụng mặc định cho mọi hệ thống.

HRV có cần đường thoát nước ngưng không?

Có thể cần. Yêu cầu phụ thuộc trạng thái nhiệt ẩm và cấu tạo thiết bị. Cần kiểm tra điểm sương, khay nước và hướng dẫn lắp đặt của model cụ thể.

HRT có tư vấn hệ HVAC liên quan đến HRV không?

HRT có thể khảo sát công trình, kiểm tra hiện trạng HVAC, đánh giá nhu cầu khí tươi, tư vấn hệ thông gió và các hệ HVAC phù hợp, đồng thời lập báo giá theo điều kiện thực tế.
