Phụ kiện ống gió tôn mạ kẽm là nhóm chi tiết dùng để kết nối, chuyển hướng, chia nhánh, thay đổi tiết diện và điều chỉnh dòng khí trong hệ thống HVAC. Chất lượng phụ kiện ảnh hưởng trực tiếp đến lưu lượng gió, tổn thất áp suất, độ kín, độ ồn và khả năng bảo trì của toàn bộ mạng ống gió. Bài viết dưới đây được đội ngũ HRT biên soạn nhằm giúp doanh nghiệp hiểu đúng vai trò, phân loại và những yếu tố cần kiểm tra khi lựa chọn phụ kiện ống gió tôn mạ kẽm cho công trình.
Phụ kiện ống gió tôn mạ kẽm là gì?
Phụ kiện ống gió tôn mạ kẽm là các chi tiết được gia công từ tôn mạ kẽm để sử dụng trong mạng ống gió của hệ thống HVAC. Nếu ống gió thẳng đóng vai trò dẫn không khí theo một tuyến cố định, phụ kiện giúp tuyến ống có thể đổi hướng, chia nhánh, thu mở tiết diện, kết nối với thiết bị, điều chỉnh lưu lượng và hỗ trợ kiểm tra trong quá trình vận hành.
Trong một hệ thống HVAC thực tế, dòng không khí hiếm khi đi theo một đường thẳng đơn giản. Không khí từ quạt, AHU, PAU, FCU, HRV hoặc ERV cần đi qua nhiều khu vực khác nhau, vượt qua dầm, trần kỹ thuật, thiết bị điện nước và các không gian kiến trúc. Khi đó, các phụ kiện như co ống gió, cút ống gió, tê, chạc, côn thu, chuyển vuông tròn, van gió, bích nối, nẹp, cửa thăm và phụ kiện treo đỡ trở thành phần không thể tách rời của mạng phân phối không khí.
Không nên xem phụ kiện ống gió là vật tư phụ theo nghĩa đơn giản. Mỗi phụ kiện đều làm thay đổi hướng đi, tiết diện hoặc trạng thái dòng khí. Nếu phụ kiện được gia công và lắp đặt không phù hợp, hệ thống có thể tăng tổn thất áp suất, phân phối gió sai lệch, phát sinh tiếng ồn, rò gió hoặc khó bảo trì sau khi đưa vào sử dụng.
Trong thiết kế thông gió và điều hòa không khí tại Việt Nam, TCVN 5687:2024 quy định các yêu cầu khi thiết kế và lắp đặt hệ thống thông gió, điều hòa không khí cho các không gian của công trình dân dụng xây mới hoặc cải tạo, đồng thời có thể áp dụng cho một số không gian nhà công nghiệp có yêu cầu tiện nghi nhiệt và vệ sinh nếu nhiệm vụ thiết kế không quy định khác.
Phụ kiện ống gió nằm ở đâu trong hệ HVAC?
Phụ kiện ống gió tôn mạ kẽm xuất hiện trên hầu hết các tuyến ống của hệ HVAC. Trong hệ cấp gió điều hòa, phụ kiện nối thiết bị xử lý không khí với ống chính, ống nhánh và miệng gió cấp. Trong hệ hồi gió, phụ kiện dẫn không khí từ không gian sử dụng quay về AHU hoặc thiết bị xử lý. Trong hệ cấp khí tươi, phụ kiện kết nối cửa lấy gió, bộ lọc, quạt cấp, PAU, HRV, ERV và các nhánh cấp đến từng khu vực. Trong hệ hút thải, phụ kiện dẫn khí từ khu vực cần thải ra ngoài qua quạt và cửa xả.

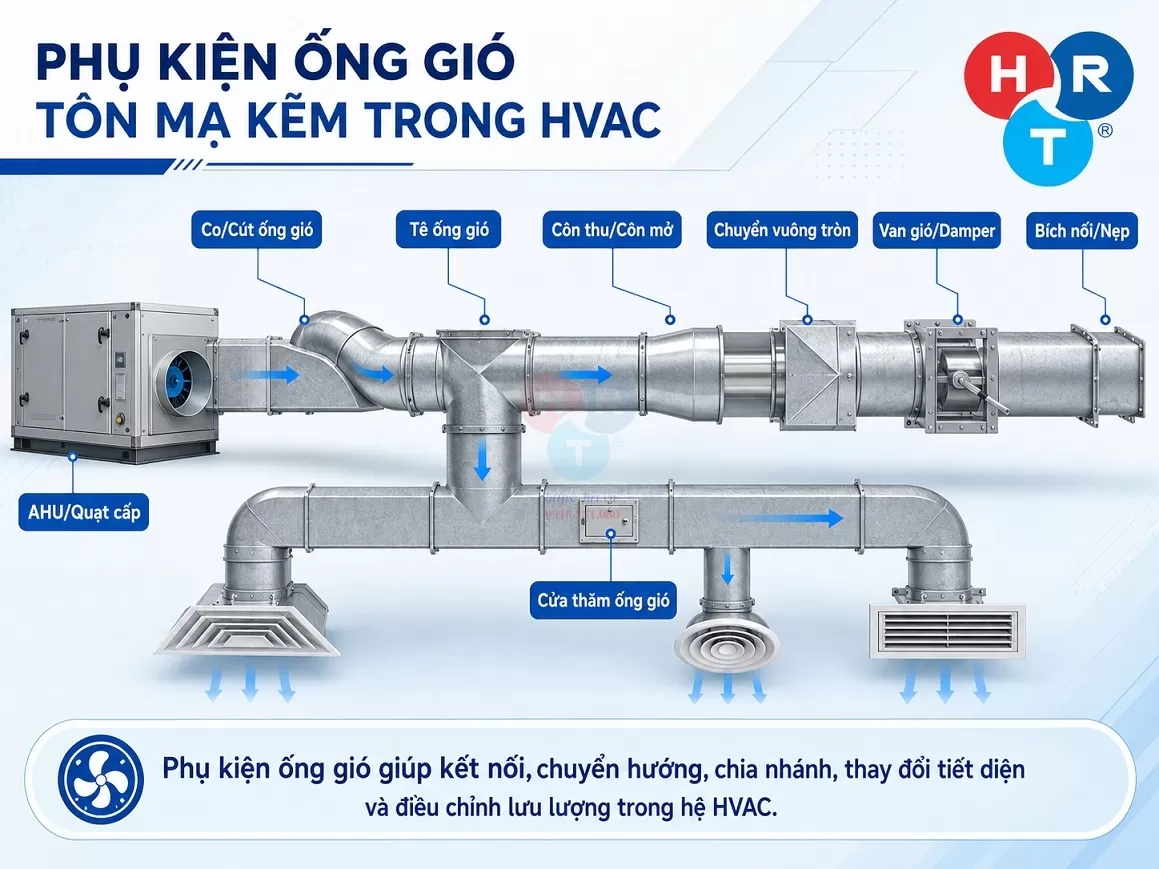

Phụ kiện ống gió tôn mạ kẽm
Ở mỗi tuyến, yêu cầu kỹ thuật có thể khác nhau. Tuyến cấp lạnh thường cần quan tâm đến cách nhiệt và nguy cơ đọng sương. Tuyến hút thải cần xem xét chất lượng dòng khí, mùi, hơi ẩm, dầu mỡ hoặc khả năng ăn mòn. Tuyến cấp khí tươi cần kiểm tra vị trí lấy gió, cấp lọc, tải lạnh và khả năng xử lý ẩm. Vì vậy, không nên dùng cùng một cấu hình phụ kiện cho mọi tuyến ống nếu chưa đánh giá công năng và điều kiện vận hành.
Các phụ kiện cũng có vai trò kết nối giữa hệ ống gió và thiết bị chính như AHU, FCU, PAU, quạt thông gió, miệng gió, hộp gió, damper, HRV và ERV. Nếu kích thước hoặc kiểu nối không đồng bộ, vị trí lắp đặt có thể bị lệch, mối nối khó kín và lưu lượng thực tế có thể khác thiết kế.
Xem Thêm Điều Hòa Công Nghiệp Chiller
Vì sao tôn mạ kẽm được sử dụng phổ biến?
Tôn mạ kẽm được sử dụng phổ biến trong nhiều hệ ống gió HVAC vì vật liệu này tương đối dễ gia công, phù hợp với các dạng ống vuông, ống chữ nhật, ống tròn và nhiều loại phụ kiện khác nhau. Lớp mạ kẽm trên bề mặt giúp bảo vệ thép nền trong nhiều điều kiện sử dụng thông thường, nhất là với hệ thông gió và điều hòa không khí dân dụng, thương mại hoặc văn phòng.
Ưu điểm của tôn mạ kẽm nằm ở khả năng tạo hình linh hoạt. Từ cùng một loại vật liệu, đơn vị gia công có thể tạo ra co vuông, cút bo, tê, chạc, côn thu, chuyển lệch tâm, chuyển vuông tròn, hộp chia gió và nhiều chi tiết theo bản vẽ. Điều này giúp mạng ống gió có thể thích ứng với mặt bằng công trình và không gian trần kỹ thuật phức tạp.
Tuy nhiên, không nên diễn đạt rằng tôn mạ kẽm chống gỉ tuyệt đối. Lớp kẽm chỉ bảo vệ vật liệu trong phạm vi điều kiện phù hợp. Nếu hệ thống làm việc trong môi trường có hơi hóa chất, độ ăn mòn cao, hơi muối nồng độ lớn, dòng khí dầu mỡ nặng hoặc yêu cầu vệ sinh đặc thù, cần cân nhắc vật liệu khác như inox, nhôm, vật liệu phủ bảo vệ hoặc giải pháp chuyên dụng. Việc lựa chọn vật liệu phải dựa trên tính chất dòng khí, môi trường lắp đặt và yêu cầu kỹ thuật của dự án.
Xem Thêm Điều Hòa Công Nghiệp Packaged
Vai trò của phụ kiện ống gió trong hệ thống HVAC
Vai trò đầu tiên của phụ kiện ống gió tôn mạ kẽm là kết nối các đoạn ống và thiết bị. Mạng ống gió không thể vận hành nếu các đoạn ống thẳng không được liên kết chắc chắn, đúng kích thước và kín gió. Bích nối, nẹp, ke góc, bulong, gioăng và keo kín gió đều ảnh hưởng đến khả năng giữ lưu lượng trong hệ thống.
Vai trò thứ hai là chuyển hướng dòng khí. Co và cút giúp ống gió đổi hướng để vượt qua dầm, chuyển tuyến theo trần hoặc đi đến khu vực cần cấp gió. Nếu co cút quá gấp hoặc thiếu cánh hướng dòng tại vị trí cần thiết, dòng khí có thể bị rối, làm tăng tổn thất áp suất và tiếng ồn. Ngược lại, phụ kiện có hình dạng hợp lý giúp dòng khí đi ổn định hơn trong điều kiện không gian cho phép.
Vai trò thứ ba là chia nhánh và phân phối lưu lượng. Tê, chạc, hộp chia gió và cổ nhánh giúp đưa không khí từ tuyến chính đến nhiều khu vực. Nếu nhánh chia không hợp lý, một số khu vực có thể thừa gió trong khi khu vực khác thiếu gió. Tình trạng này thường không thể xử lý triệt để chỉ bằng cách tăng công suất quạt, vì nguyên nhân nằm ở trở lực và phân phối lưu lượng của mạng ống.
Vai trò thứ tư là thay đổi tiết diện hoặc hình dạng ống. Côn thu, côn mở, chuyển vuông tròn, chuyển đồng tâm và chuyển lệch tâm giúp kết nối các đoạn ống hoặc thiết bị có kích thước khác nhau. Nếu đoạn chuyển quá ngắn hoặc thay đổi tiết diện quá đột ngột, tổn thất có thể tăng và dòng khí phân bố không đều tại thiết bị phía sau.
Vai trò thứ năm là điều chỉnh và cân bằng. Damper, van gió và các phụ kiện điều chỉnh lưu lượng giúp kỹ thuật viên cân bằng hệ thống sau khi lắp đặt. Nếu không có vị trí điều chỉnh phù hợp, việc phân phối gió đến từng nhánh sẽ khó đạt yêu cầu vận hành.
Xem Thêm Điều Hòa Công Nghiệp VRV
Các loại phụ kiện ống gió tôn mạ kẽm phổ biến

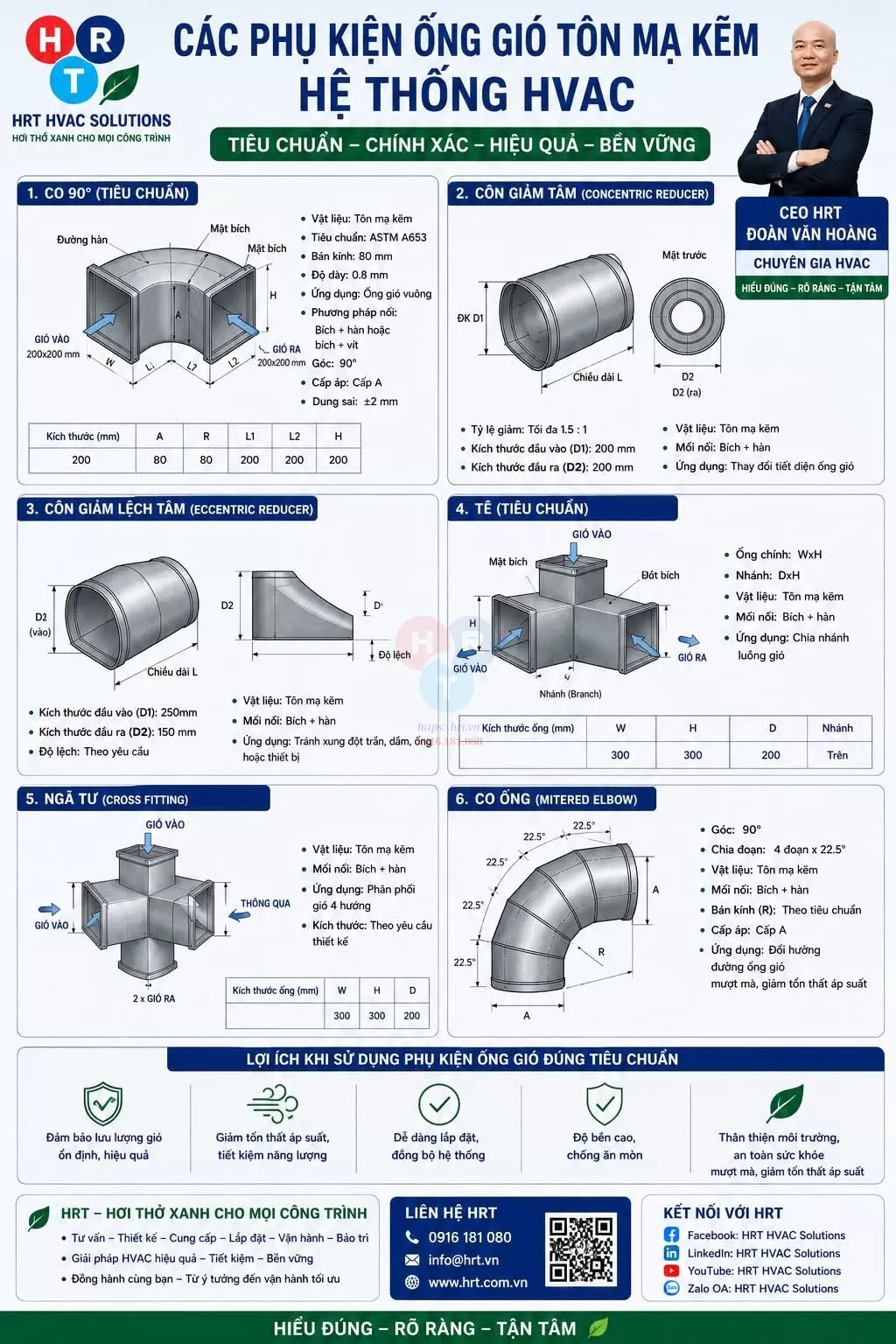

Các phụ kiện ống gió tôn mạ kẽm
Co và cút ống gió
Co, cút ống gió dùng để chuyển hướng dòng khí. Đây là nhóm phụ kiện xuất hiện thường xuyên nhất trong mạng ống gió. Tùy hình dạng tuyến ống, co có thể là co vuông, co bo, co tròn hoặc co có cánh hướng dòng.
Co vuông thường dễ gia công và thuận tiện trong một số không gian hẹp, nhưng nếu dùng không đúng vị trí có thể tạo dòng rối lớn hơn. Co bo có thể giúp dòng khí chuyển hướng thuận hơn, nhưng cần nhiều không gian lắp đặt hơn. Với những cút có góc chuyển hướng lớn hoặc vận tốc cao, cánh hướng dòng có thể được xem xét để giảm xáo trộn dòng khí. Việc sử dụng cánh hướng dòng phải căn cứ bản vẽ, lưu lượng và yêu cầu thiết kế, không nên áp dụng tùy ý cho mọi co cút.
Tê ống gió
Tê ống gió dùng để chia dòng từ tuyến chính sang nhánh. Phụ kiện này thường xuất hiện tại các vị trí cần rẽ gió đến một không gian riêng hoặc một nhóm miệng gió.
Khi thiết kế tê, cần xem xét lưu lượng đi thẳng và lưu lượng rẽ nhánh. Nếu nhánh rẽ lấy lưu lượng lớn nhưng hình dạng tê quá gấp, nhánh có thể tạo trở lực cao hoặc gây ồn. Trong nhiều trường hợp, tê cần đi kèm van điều chỉnh lưu lượng để cân bằng sau lắp đặt.
Chạc ống gió
Chạc ống gió cũng dùng để chia nhánh nhưng thường tạo hướng rẽ thuận hơn so với một số dạng tê vuông góc. Chạc có thể giúp dòng khí chuyển vào nhánh mềm hơn trong điều kiện không gian cho phép.
Tuy nhiên, không nên khẳng định chạc luôn tốt hơn tê trong mọi trường hợp. Lựa chọn giữa tê và chạc phụ thuộc tuyến ống, lưu lượng từng nhánh, không gian trần, phương án cân bằng và bản vẽ thiết kế. Một chạc được gia công sai góc hoặc sai kích thước vẫn có thể gây tổn thất lớn.
Côn thu và côn mở
Côn thu và côn mở dùng để thay đổi kích thước tiết diện ống gió. Côn thu thường được dùng khi lưu lượng giảm dần trên tuyến ống hoặc khi kết nối đến thiết bị có đầu vào nhỏ hơn. Côn mở dùng khi cần tăng tiết diện hoặc kết nối sang thiết bị có đầu vào lớn hơn.
Đoạn côn không nên thay đổi tiết diện quá đột ngột nếu không gian cho phép. Chuyển tiết diện quá gấp có thể làm dòng khí tách lớp, tăng tổn thất áp suất và gây rung ồn. Trong công trình cải tạo, nhiều trường hợp phải thu gọn do vướng dầm hoặc hệ kỹ thuật khác, nhưng cần đánh giá tác động đến lưu lượng và áp suất thay vì chỉ xử lý theo không gian còn trống.
Chuyển vuông tròn
Chuyển vuông tròn dùng để kết nối ống gió vuông hoặc chữ nhật với ống tròn, quạt tròn, miệng gió tròn hoặc thiết bị có đầu nối tròn. Đây là phụ kiện quan trọng khi hệ thống sử dụng đồng thời nhiều hình dạng ống.
Gia công chuyển vuông tròn cần chính xác để tránh lệch tâm ngoài dự kiến, mép nối không kín hoặc khó lắp vào thiết bị. Nếu chuyển đổi hình dạng đặt quá gần quạt hoặc miệng hút xả của thiết bị, dòng khí không đều có thể ảnh hưởng đến hiệu quả vận hành.
Chuyển lệch tâm và chuyển đồng tâm
Chuyển đồng tâm giữ tâm ống tương đối thẳng hàng khi thay đổi kích thước. Chuyển lệch tâm giữ một mặt ống, đáy ống hoặc đỉnh ống theo cao độ mong muốn. Loại lệch tâm thường được dùng khi cần né dầm, giữ cao độ trần, tránh đọng nước hoặc kết nối với thiết bị có đầu nối không cùng tâm.
Lựa chọn chuyển đồng tâm hay lệch tâm không chỉ là vấn đề hình học. Nó ảnh hưởng đến cách dòng khí đi qua phụ kiện, cách treo đỡ và khả năng phối hợp với các hệ kỹ thuật khác.
Van gió và damper
Van gió, volume damper và các loại damper được dùng để đóng mở hoặc điều chỉnh lưu lượng. Trong hệ HVAC thông thường, volume damper giúp cân bằng gió tại từng nhánh. Van một chiều giúp hạn chế dòng khí đi ngược trong một số cấu hình.
Cần phân biệt volume damper với fire damper hoặc smoke damper. Không nên gọi chung mọi van là van chống cháy. Với các hệ liên quan đến an toàn cháy, yêu cầu vật liệu, cấu tạo, điều khiển và hồ sơ kỹ thuật phải được xác định riêng theo thiết kế và quy định áp dụng.
Bích nối, nẹp và ke góc
Bích nối, nẹp C, nẹp TDC/TDF, ke góc, bulong và các chi tiết liên kết giúp kết nối các đoạn ống và phụ kiện. Nhóm này ảnh hưởng trực tiếp đến độ kín, độ cứng và khả năng tháo lắp của hệ thống.
Một thân ống được gia công tốt nhưng bích nối yếu, gioăng thiếu hoặc ke góc không chắc vẫn có thể rò gió. Vì vậy, khi đánh giá phụ kiện ống gió, cần xem cả thân phụ kiện và hệ mối nối.
Cửa thăm ống gió
Cửa thăm ống gió cho phép kiểm tra, vệ sinh hoặc tiếp cận damper bên trong hệ thống. Đây là chi tiết dễ bị bỏ qua nếu chỉ tập trung vào việc hoàn thiện tuyến ống.
Nếu không có cửa thăm tại vị trí cần thiết, việc kiểm tra bụi bẩn, vệ sinh hoặc điều chỉnh van sau này sẽ rất khó khăn. Cửa thăm nên được bố trí theo yêu cầu vận hành và bảo trì, không chỉ theo vị trí dễ thi công.
Phụ kiện ống gió ảnh hưởng hiệu quả HVAC như thế nào?
Mỗi phụ kiện đều tạo trở lực cho dòng khí. Co cút làm thay đổi hướng dòng khí, tê và chạc chia lưu lượng, côn thu hoặc côn mở làm thay đổi vận tốc, damper tạo tiết diện điều chỉnh. Những thay đổi này đều ảnh hưởng đến tổng tổn thất áp suất của hệ.

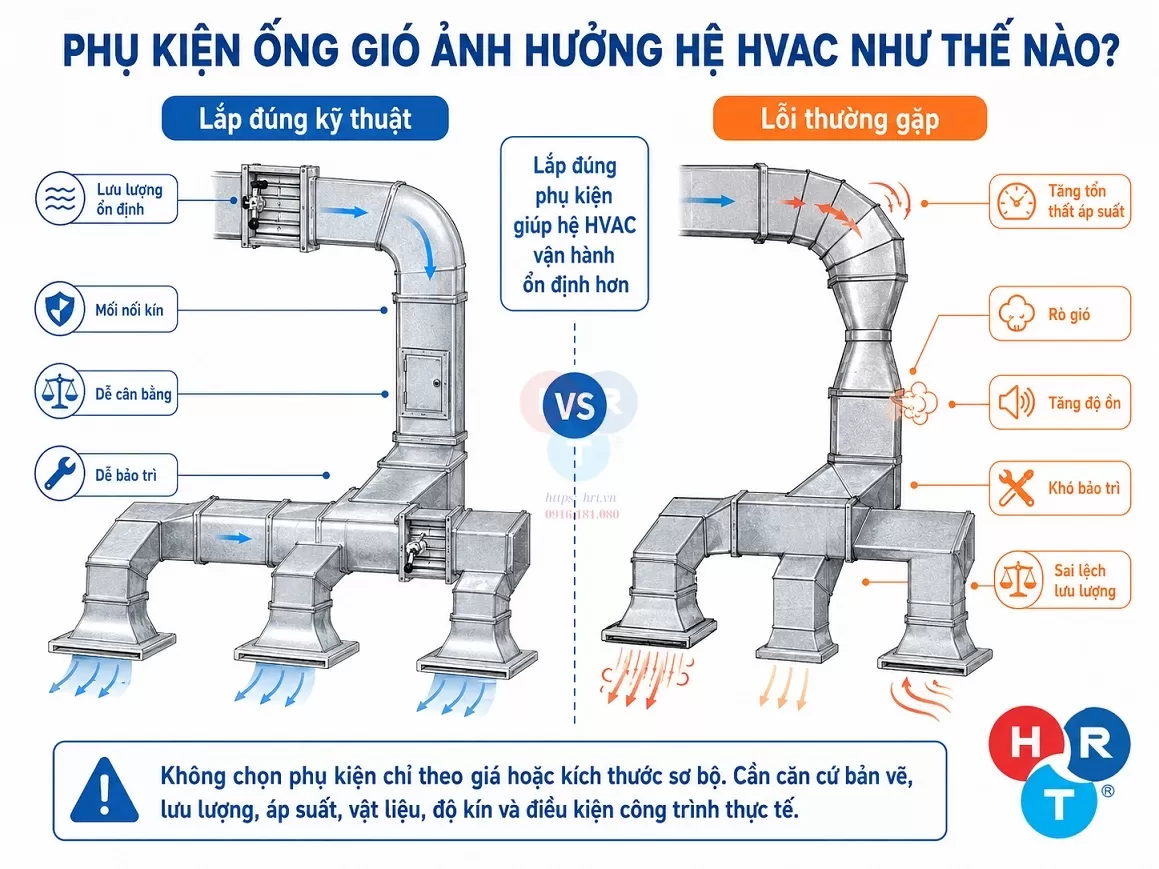

Phụ kiện ông gió ảnh hưởng hệ HVAC
Nếu tổn thất áp suất tăng cao hơn dự kiến, quạt có thể không đạt lưu lượng thiết kế. Khi lưu lượng thiếu, một số khu vực không đủ gió cấp, không đủ khí tươi hoặc hút thải không đạt mục tiêu. Nếu tăng tốc quạt để bù mà không xử lý nguyên nhân, hệ có thể phát sinh tiếng ồn hoặc tiêu thụ điện cao hơn.
Phụ kiện cũng ảnh hưởng đến độ ồn. Vận tốc cao qua cút gấp, van mở một phần, chuyển tiết diện đột ngột hoặc miệng rẽ nhánh không hợp lý có thể tạo tiếng rít và rung. Không nên chỉ xử lý tiếng ồn bằng tiêu âm nếu nguyên nhân nằm ở phụ kiện và cấu hình dòng khí.
Độ kín của phụ kiện ảnh hưởng trực tiếp đến hiệu quả vận hành. Mối nối hở làm thất thoát lưu lượng, khiến quạt phải làm việc nhiều hơn hoặc các nhánh xa thiếu gió. Rò gió cũng có thể gây bụi bẩn quanh tuyến ống, làm trần kỹ thuật nhanh bám bẩn và gây khó khăn khi kiểm tra.
Về mặt tiêu chuẩn kỹ thuật, SMACNA là tổ chức phát triển nhiều tiêu chuẩn cho ngành HVAC và kim loại tấm, trong đó có tiêu chuẩn về chế tạo ống gió kim loại và ống gió mềm. Các tài liệu của SMACNA được dùng rộng rãi để tham khảo yêu cầu về chế tạo, lắp ghép, gia cường và treo đỡ ống gió trong thực hành HVAC.
Cách lựa chọn phụ kiện ống gió tôn mạ kẽm phù hợp
Lựa chọn phụ kiện ống gió tôn mạ kẽm trước hết phải dựa trên bản vẽ và công năng của hệ thống. Hệ cấp gió điều hòa, hồi gió, cấp khí tươi, hút thải, thông gió tầng hầm hoặc thông gió nhà xưởng có yêu cầu khác nhau. Một phụ kiện phù hợp cho tuyến hồi gió chưa chắc phù hợp cho tuyến hút khí có hơi ẩm, dầu mỡ hoặc hóa chất.
Lưu lượng và vận tốc gió là cơ sở quan trọng để xác định kích thước và hình dạng phụ kiện. Nếu phụ kiện bị thu nhỏ chỉ để né không gian, vận tốc tăng lên và tổn thất áp suất có thể tăng. Nếu kích thước quá lớn không cần thiết, chi phí và không gian lắp đặt cũng tăng.
Áp suất hệ thống ảnh hưởng đến độ dày tôn, gia cường, bích nối và yêu cầu làm kín. Hệ áp suất cao hơn thường cần cấu tạo chắc hơn và yêu cầu kín gió cao hơn. Không nên sử dụng cùng một phương pháp gia công cho mọi kích thước và mọi áp suất.
Vật liệu phải phù hợp môi trường sử dụng. Tôn mạ kẽm phù hợp với nhiều hệ HVAC thông dụng, nhưng với môi trường ăn mòn, hơi muối, hóa chất, dầu mỡ nặng hoặc yêu cầu vệ sinh đặc thù, cần kiểm tra khả năng dùng vật liệu khác hoặc lớp bảo vệ bổ sung.
Không gian lắp đặt cũng quyết định hình dạng phụ kiện. Dầm, trần, máng cáp, ống nước, PCCC và kiến trúc hoàn thiện có thể làm tuyến ống phải thay đổi. Tuy nhiên, việc thu ngắn co, cút hoặc côn để né vật cản cần được đánh giá kỹ, vì nó có thể làm hệ thống khó cân bằng.
Với tuyến cấp lạnh hoặc khí tươi đã xử lý lạnh, phụ kiện cần được cách nhiệt đồng bộ với ống gió. Nếu chỉ cách nhiệt ống thẳng mà bỏ qua co, cút, côn hoặc hộp gió, bề mặt phụ kiện có thể đọng sương khi vận hành.
Xem Thêm Thiết Kế HVAC: Quy Trình Và Lưu Ý Cho Công Trình
Lưu ý khi gia công phụ kiện ống gió tôn mạ kẽm
Kích thước phụ kiện phải đúng bản vẽ và phù hợp kích thước thực tế tại công trình. Sai lệch nhỏ ở từng đoạn có thể làm tuyến ống bị lệch, mối nối không khít hoặc phải xử lý bằng các đoạn nối tạm không đúng kỹ thuật.
Mép ghép và đường gấp phải chắc. Mép yếu có thể hở, rung hoặc biến dạng khi hệ thống vận hành. Với phụ kiện kích thước lớn, cần xem xét gia cường để hạn chế rung và phồng bề mặt.
Bề mặt tôn không nên bị trầy xước nặng trong quá trình gia công, vận chuyển và lắp đặt. Khi lớp mạ bị hư hại tại một số vị trí, khả năng bảo vệ thép nền tại khu vực đó có thể giảm. Với công trình có yêu cầu cao, cần xử lý theo hướng dẫn kỹ thuật hoặc yêu cầu của hồ sơ.
Mối nối phải đồng bộ với phương pháp lắp đặt. Bích, nẹp, ke góc, bulong, gioăng và keo kín gió cần được chuẩn bị theo cùng tiêu chuẩn. Không nên chỉ quan tâm đến thân phụ kiện mà bỏ qua các chi tiết quyết định độ kín và độ cứng của hệ.
Lưu ý khi lắp đặt phụ kiện ống gió
Khi lắp đặt, cần kiểm tra đúng chiều và đúng vị trí của từng phụ kiện. Chạc, van một chiều, damper, chuyển lệch tâm và cửa thăm đều có hướng hoặc vị trí lắp đặt cần tuân thủ. Lắp sai có thể khiến hệ hoạt động sai lưu lượng hoặc không thể bảo trì.
Mối nối cần được làm kín. Hở tại bích, góc nối, nẹp hoặc vị trí ghép phụ kiện có thể gây thất thoát gió. Với hệ yêu cầu kín cao, cần áp dụng phương pháp làm kín phù hợp theo hồ sơ kỹ thuật.
Treo đỡ phải chắc chắn. Phụ kiện lớn hoặc nặng không nên để toàn bộ tải trọng truyền sang thiết bị hoặc đoạn ống bên cạnh. Giá đỡ, ty treo và khoảng treo cần phù hợp bản vẽ, kích thước và trọng lượng thực tế.
Quá trình lắp đặt cũng cần phối hợp với các hệ kỹ thuật khác. Ống gió thường đi chung không gian với điện, nước, PCCC, trần và kết cấu. Nếu không phối hợp, phụ kiện có thể bị ép thu nhỏ, uốn gấp hoặc lắp tại vị trí không thể tiếp cận.
Sau khi lắp đặt, cần đo và cân bằng lưu lượng. Quạt chạy không chứng minh hệ thống đã đạt lưu lượng tại từng nhánh. Damper cần được điều chỉnh theo kết quả đo, đặc biệt với hệ có nhiều nhánh, nhiều tầng hoặc nhiều khu vực sử dụng khác nhau.
Phụ kiện ống gió tôn mạ kẽm dùng cho những hệ nào?
Trong hệ cấp gió điều hòa, phụ kiện tôn mạ kẽm dẫn không khí đã xử lý từ AHU, FCU hoặc thiết bị trung tâm đến không gian sử dụng. Tuyến này thường cần chú ý cách nhiệt, đọng sương, độ ồn và độ kín.
Trong hệ hồi gió, phụ kiện dẫn không khí từ phòng quay về thiết bị xử lý. Tuyến hồi có thể ít yêu cầu cách nhiệt hơn tuyến cấp lạnh, nhưng vẫn cần kiểm tra bụi, trở lực và khả năng vệ sinh.
Trong hệ cấp khí tươi, phụ kiện dẫn không khí ngoài trời vào công trình. Tuyến này cần chú ý vị trí lấy gió, bộ lọc, xử lý nhiệt ẩm và nguy cơ đọng sương nếu khí đã được làm lạnh.
Trong hệ hút khí thải, phụ kiện dẫn khí trong nhà ra ngoài. Cần xem xét mùi, hơi ẩm, dầu mỡ, bụi, hóa chất hoặc yếu tố ăn mòn. Không phải mọi dòng khí thải đều phù hợp với phụ kiện tôn mạ kẽm thông thường.
Trong thông gió tầng hầm hoặc nhà xưởng, phụ kiện có thể được dùng tùy yêu cầu môi trường và nhiệm vụ thiết kế. Cần phân biệt thông gió tiện nghi với thông gió công nghệ. Một số quy trình sản xuất có chất ô nhiễm đặc thù có thể cần hệ thống và vật liệu chuyên dụng.
Với các hệ liên quan đến hút khói hoặc tăng áp, cần thận trọng. Không nên mặc định phụ kiện ống gió tôn mạ kẽm thông thường có thể dùng cho hệ an toàn cháy. Vật liệu, cấu tạo, giới hạn chịu lửa, điều khiển và hồ sơ pháp lý phải được xác định riêng theo thiết kế và quy định áp dụng.
So sánh phụ kiện ống gió tôn mạ kẽm với vật liệu khác
So với inox, tôn mạ kẽm thường phù hợp hơn về chi phí cho nhiều hệ HVAC thông dụng. Inox có lợi thế trong một số môi trường cần khả năng chống ăn mòn hoặc yêu cầu vệ sinh cao hơn, nhưng chi phí và yêu cầu gia công thường khác. Không nên kết luận inox luôn cần thiết, cũng không nên dùng tôn mạ kẽm cho môi trường mà vật liệu này không phù hợp.
So với nhôm, tôn mạ kẽm có đặc tính cơ học và phương án gia công riêng. Nhôm nhẹ và có khả năng chống ăn mòn trong một số điều kiện, nhưng lựa chọn cần dựa trên môi trường, kích thước, độ cứng, chi phí và yêu cầu dự án.
So với ống gió mềm, phụ kiện và ống cứng tôn mạ kẽm phù hợp hơn cho tuyến chính và mạng phân phối cố định. Ống mềm có thể hữu ích ở những đoạn ngắn cần linh hoạt, nhưng nếu dùng quá dài, uốn gấp hoặc lắp không đúng, trở lực và tiếng ồn có thể tăng. Vì vậy, ống mềm không nên được dùng như giải pháp thay thế toàn bộ cho mạng ống cứng khi hệ thống cần lưu lượng ổn định.
Với vật liệu phủ bảo vệ, cần kiểm tra loại lớp phủ, khả năng chịu nhiệt, khả năng chịu hóa chất, độ bền khi vệ sinh và điều kiện bảo trì. Không nên chọn vật liệu phủ chỉ vì tên gọi mà không kiểm tra dữ liệu kỹ thuật.
Những sai lầm thường gặp khi chọn và lắp phụ kiện ống gió
Sai lầm thường gặp là chọn phụ kiện chỉ theo giá. Giá thấp nhưng sai kích thước, thiếu độ dày, mối nối không kín hoặc không phù hợp áp suất có thể làm tăng chi phí vận hành, sửa chữa và cân bằng lại hệ thống.
Một sai lầm khác là thu nhỏ phụ kiện để né dầm hoặc tiết kiệm không gian. Cách xử lý này có thể làm tăng vận tốc, tăng tổn thất áp suất và tăng tiếng ồn.
Dùng co cút quá gấp cũng là lỗi phổ biến. Khi dòng khí chuyển hướng đột ngột, quạt phải vượt qua trở lực lớn hơn và hệ có thể khó đạt lưu lượng tại các nhánh xa.
Chia nhánh nhưng không bố trí van cân bằng khiến việc hiệu chỉnh sau lắp đặt khó thực hiện. Trong hệ có nhiều nhánh, việc cân bằng lưu lượng là bước quan trọng để các khu vực nhận đúng lượng gió cần thiết.
Không làm kín mối nối gây rò gió. Rò gió không chỉ làm mất lưu lượng mà còn làm bụi bám quanh trần kỹ thuật, gây khó khăn trong kiểm tra và bảo trì.
Không cách nhiệt phụ kiện trên tuyến lạnh có thể gây đọng sương. Nhiều công trình cách nhiệt ống thẳng nhưng bỏ qua côn, co, hộp gió hoặc bích nối, dẫn đến điểm đọng nước cục bộ.
Không bố trí cửa thăm làm hệ khó kiểm tra. Damper, đoạn gần quạt, vị trí dễ bám bụi hoặc khu vực cần vệ sinh nên có giải pháp tiếp cận phù hợp.
Bảo trì và kiểm tra phụ kiện ống gió cần chú ý gì?
Việc kiểm tra phụ kiện ống gió nên bắt đầu từ mối nối. Dấu hiệu bụi bám quanh bích, tiếng rít, rung hoặc cảm nhận được luồng gió thoát ra có thể cho thấy có rò gió. Với hệ yêu cầu cao, cần đo kiểm theo phương pháp phù hợp thay vì chỉ quan sát bằng mắt.
Phụ kiện kích thước lớn, đoạn gần quạt, co cút và hộp gió cần kiểm tra rung và biến dạng. Khi bề mặt rung nhiều, nguyên nhân có thể đến từ thiếu gia cường, treo đỡ chưa phù hợp hoặc vận tốc gió cao.
Bụi bẩn bên trong phụ kiện cũng cần được kiểm tra theo điều kiện sử dụng. Bụi tích tụ có thể ảnh hưởng chất lượng không khí, tăng trở lực và làm damper hoạt động không chính xác. Cửa thăm giúp việc kiểm tra thuận lợi hơn.
Damper và van điều chỉnh cần được kiểm tra trạng thái đóng mở. Van bị kẹt hoặc bị che khuất sau trần hoàn thiện sẽ khiến hệ thống khó cân bằng.
Lớp cách nhiệt cần được kiểm tra tại các vị trí co, cút, côn và hộp gió. Nếu cách nhiệt bong, hở hoặc ẩm, bề mặt phụ kiện có thể đọng sương.
Với tuyến hút thải, cần kiểm tra ăn mòn, đặc biệt tại khu vực ẩm, có hóa chất hoặc có mùi. Nếu phát hiện dấu hiệu vật liệu không phù hợp, cần đánh giá lại môi trường vận hành và phương án thay thế.
Xem Thêm Bảo Trì Hệ Thống HVAC Giải Pháp Toàn Diện Cho Doanh Nghiệp
Báo giá phụ kiện ống gió tôn mạ kẽm phụ thuộc vào gì?
Báo giá phụ kiện ống gió tôn mạ kẽm phụ thuộc vào loại phụ kiện. Co, tê, chạc, côn, chuyển vuông tròn, van gió, cửa thăm và bích nối có mức độ gia công khác nhau.
Kích thước và hình dạng ảnh hưởng trực tiếp đến lượng vật liệu và thời gian gia công. Phụ kiện càng lớn, càng lệch tâm hoặc càng phức tạp thì yêu cầu gia công càng cao.
Độ dày tôn là yếu tố quan trọng. Độ dày cần phù hợp kích thước, áp suất, yêu cầu gia cường và hồ sơ thiết kế. Không nên báo giá chính xác khi chưa biết độ dày hoặc tiêu chuẩn yêu cầu.
Phương pháp ghép nối cũng ảnh hưởng chi phí. Bích rời, bích TDC/TDF, nẹp, ke góc, gioăng, keo kín gió và phụ kiện làm kín có phạm vi vật tư khác nhau.
Yêu cầu cách nhiệt cần được tính riêng nếu phụ kiện nằm trên tuyến cấp lạnh hoặc khí tươi đã xử lý lạnh. Cách nhiệt phải đồng bộ với thân ống và chi tiết nối để hạn chế đọng sương.
Điều kiện công trình cũng ảnh hưởng báo giá. Công trình mới, cải tạo, trần hẹp, thi công trên cao, phải né nhiều hệ kỹ thuật hoặc yêu cầu đo kiểm cân bằng đều cần được xác định rõ trước khi lập giá. Vì vậy, không thể báo giá chính xác chỉ từ tên phụ kiện nếu chưa có bản vẽ, kích thước, số lượng và điều kiện thực tế.
Phạm vi tư vấn hệ HVAC liên quan tại HRT
Tiếp nhận thông tin công trình
HRT tiếp nhận thông tin về loại công trình, bản vẽ nếu có, công năng sử dụng, hệ HVAC hiện hữu, nhu cầu thông gió, cấp khí tươi, hồi gió hoặc hút thải. Đây là cơ sở để xác định phạm vi cần khảo sát và những dữ liệu cần bổ sung.
Khảo sát hiện trạng HVAC
HRT có thể khảo sát tuyến ống gió, quạt, AHU/FCU, Chiller, VRV/VRF, Packaged/Rooftop, vị trí lấy gió, vị trí xả gió, trần kỹ thuật và điều kiện bảo trì. Với công trình cải tạo, khảo sát hiện trạng giúp hạn chế việc lựa chọn phụ kiện không phù hợp với không gian thực tế.
Kiểm tra mối liên hệ giữa phụ kiện và hiệu quả hệ thống
Trong quá trình đánh giá, HRT có thể xem xét các yếu tố như rò gió, trở lực, vị trí co cút, nhánh chia, damper, cách nhiệt và khả năng cân bằng lưu lượng. Những yếu tố này giúp xác định hệ thống đang gặp vấn đề do thiết kế, thiết bị, phụ kiện, lắp đặt hay vận hành.
Tư vấn phương án HVAC phù hợp
HRT có thể tư vấn hệ thông gió, AHU/FCU, Chiller, VRV/VRF, Packaged/Rooftop hoặc phương án kết hợp theo điều kiện thực tế. Đối với mạng ống gió và phụ kiện, phương án tư vấn cần dựa trên lưu lượng, công năng, không gian lắp đặt, yêu cầu cách nhiệt, vật liệu và khả năng bảo trì.
Lập báo giá theo điều kiện thực tế
Báo giá có thể làm rõ phạm vi thiết bị, ống gió, phụ kiện, điều kiện triển khai và những hạng mục chưa bao gồm. Phạm vi cụ thể cần được xác nhận sau khi kiểm tra hiện trạng, bản vẽ, số lượng, vật liệu và yêu cầu kỹ thuật của công trình.
Tư vấn vận hành và phạm vi bảo trì
HRT có thể tư vấn kiểm tra quạt, ống gió, phụ kiện, damper, mối nối, cách nhiệt và cân bằng lưu lượng theo hiện trạng sau khảo sát. Phạm vi bảo trì cần được xác định theo tình trạng thực tế của hệ thống.
Kết luận
Phụ kiện ống gió tôn mạ kẽm là nền tảng quan trọng của mạng ống gió HVAC vì quyết định cách dòng khí được kết nối, chuyển hướng, chia nhánh, điều chỉnh và bảo trì.
Các phụ kiện như co, cút, tê, chạc, côn thu, côn mở, chuyển vuông tròn, van gió, bích nối, nẹp, cửa thăm và phụ kiện treo đỡ ảnh hưởng trực tiếp đến lưu lượng, tổn thất áp suất, độ kín, độ ồn và hiệu quả vận hành của hệ thống.
Tôn mạ kẽm phù hợp với nhiều hệ HVAC thông dụng nhưng không phải lựa chọn cho mọi môi trường. Cần kiểm tra điều kiện ăn mòn, hóa chất, hơi ẩm, dầu mỡ và yêu cầu vệ sinh trước khi chọn vật liệu.
Không nên lựa chọn phụ kiện chỉ theo giá hoặc kích thước sơ bộ. Phương án phù hợp cần dựa trên bản vẽ, lưu lượng, áp suất, vật liệu, độ dày, mối nối, cách nhiệt, bảo trì và điều kiện công trình thực tế.
Doanh nghiệp cần kiểm tra hoặc tư vấn hệ ống gió, phụ kiện ống gió tôn mạ kẽm và hệ HVAC liên quan có thể liên hệ HRT để được hỗ trợ khảo sát hiện trạng, đánh giá phương án thông gió – điều hòa và lập báo giá theo điều kiện thực tế.
